DTZ568三相四线智能电能表使用说明书

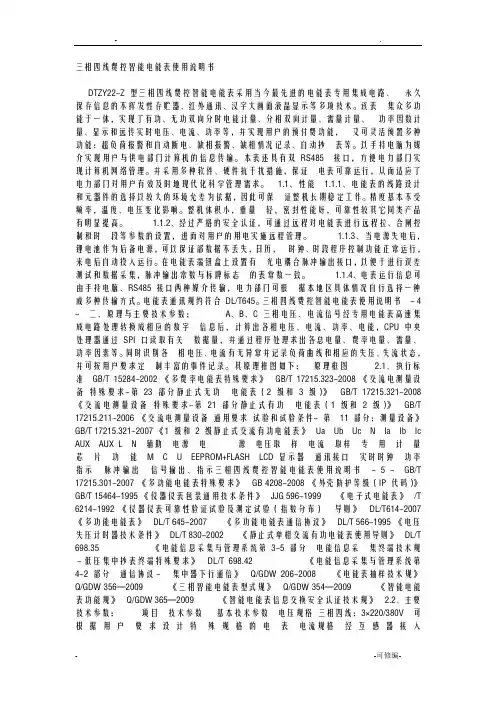

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双 RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合 DL/T645。

三相四线费控智能电能表使用说明书 - 4 - 二、原理与主要技术参数： A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过 SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合DL/T645。

三相四线费控智能电能表使用说明书- 4 - 二、原理与主要技术参数：A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

三相四线费控智能电能表使用说明书三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安能测量四象限定义参考下图，其参考矢量是电流矢量（取向右为正方向）。

电压矢量U 随相角φ改变方向。

电压U 和电流I 间的相角φ在数学意义上取正（逆时针方向）。

图：电能测量四象限定义 3.1.2 电能计量功能电表可计量如下电能资料：分时计量功能，即可按相应的时段分别累计、存储总、尖、峰、平、谷有功电能、无功电能；分别计量正反向有功、无功分相电能。

所有电能资料均可存储当前及最近12 个月的数据，显示当前及上月、上上月的资料。

其中：四象限无功电能除能分别记录、显示外，还可通过软件编程，实现组合无功 1 和组合无功 2 的计算、记录、显示。

（注：循环显示组合无功 1 和组合无功2，但可按显和采集四象限无功量）。

分相正、反向有功无功电能，对三相四线来讲，是指A、B、C 三相各相的正、反向有功无功电能；对三相三线来讲，是指AB、BC 相各相的正、反向有功无功电Ù三相四线费控智能电能表使用说明书- 8 - 能。

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双 RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合 DL/T645。

三相四线费控智能电能表使用说明书 - 4 - 二、原理与主要技术参数： A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过 SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双 RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合 DL/T645。

三相四线费控智能电能表使用说明书 - 4 - 二、原理与主要技术参数： A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过 SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

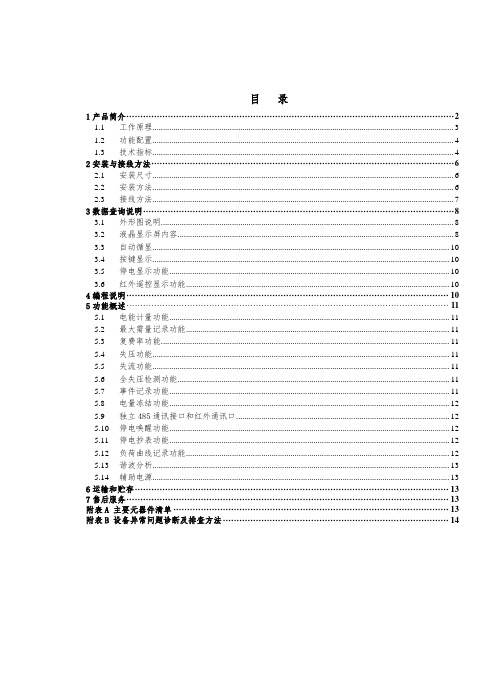

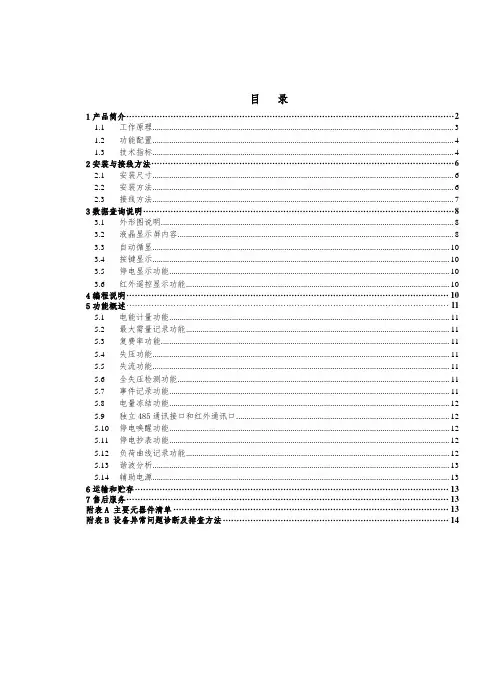

目录1产品简介 (2)1.1 工作原理 (3)1.2 功能配置 (4)1.3 技术指标 (4)2安装与接线方法 (6)2.1 安装尺寸 (6)2.2 安装方法 (6)2.3 接线方法 (7)3数据查询说明 (8)3.1 外形图说明 (8)3.2 液晶显示屏内容 (8)3.3 自动循显 (10)3.4 按键显示 (10)3.5 停电显示功能 (10)3.6 红外遥控显示功能 (10)4编程说明 (10)5功能概述 (11)5.1 电能计量功能 (11)5.2 最大需量记录功能 (11)5.3 复费率功能 (11)5.4 失压功能 (11)5.5 失流功能 (11)5.6 全失压检测功能 (11)5.7 事件记录功能 (11)5.8 电量冻结功能 (12)5.9 独立485通讯接口和红外通讯口 (12)5.10 停电唤醒功能 (12)5.11 停电抄表功能 (12)5.12 负荷曲线记录功能 (12)5.13 谐波分析 (13)5.14 辅助电源 (13)6运输和贮存 (13)7售后服务 (13)附表A 主要元器件清单 (13)附表B 设备异常问题诊断及排查方法 (14)1产品简介该智能电能表是我公司研制开发的新一代智能型电能计量产品：由测量单元、数据处理单元、通信单元等组成，具有电能量计量、信息存储及处理、实时监测、信息交互等功能的电能表；采用现代微电子技术、计算机技术、电测量技术、数据通信技术研制而成；能精确计量电网中的用电数据，正确追溯电网供用电过程中所发生的各类事件；采用由线路和辅助电源(AC/DC自适应)供电方式，保证电表正常工作。

具有脉冲输出及双路独立RS-485通信接口，且使用、维护简单方便，是电力部门在智能电网建设中的理想计量器具。

本电能表符合以下标准：Q／GDW 356-2009《三相智能电能表型式规范》Q／GDW 358-2009《0.5S级三相智能电能表技术规范》Q／GDW 363-2009《1级三相智能电能表技术规范》Q／GDW 354-2009《智能电能表功能规范》Q／GDW_365-2009《智能电能表信息交换安全认证技术规范》DL/T614-2007 《多功能电能表》DL/T645-2007 《多功能电能表通讯协议》。

三相三四线智能电能表使用说明指导书1 综合介绍1.1 概述DSZ331/DTZ341三相三线/三相四线智能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电能和无功电能，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

拟制：扶小飞2011-06-24 图号：OKRW2.702.635SS审核：拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：L C D 显示器Ia+Ia-Ib+Ib-Ic+Ic-仪用电流互感器(CT)ia-ia+ib-ib+ic-ic+ 微控制器Ua Ub Uo Uc Uo 电压分压电路Uo uauo uo uoubuc 通信接口内部存储器时钟/电池脉冲输出按钮集成计量芯片停电抄表电池电源aU bU U U c n图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数项目 技术要求参比电压 3×220V/380V ，3×57.7V /100V , 3×100V电压测量范围 三相80%Un ~120%Un电流测量范围 1％Ib~6Ib互感器接入式：0.3(1.2)A,1(2)A,1.5(6)A, 5(6)A直通式：5(20)A,10(40)A,拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：15(60)A,20(80)A具体电流规格参见面板标识准确度等级 有功0.2S 、0.5S 级、1级 ; 无功2级工作温度 -25℃～60℃极限工作温度-40℃～70℃相对湿度 ≤95%（无凝露）频率范围 (50±2.5)Hz启动电流 互感器接入式表：1‰In(0.2s 级)，1‰In(0.5s 级)，2‰In(1级)直通表：4‰Ib(1级)功耗 ＜1.5W ，6VAMTBF ≥1×105 h设计寿命 10年拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：1.3.2 日历时钟 （DS3231SN 温补时钟） 时钟误差 ≤0.5 s/d （0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm ）时钟频率 1Hz电池寿命 10年电池连续工作时间≥5年1.3.3 光耦脉冲输出脉冲输出常数 出厂设置以仪表面板标识为准。

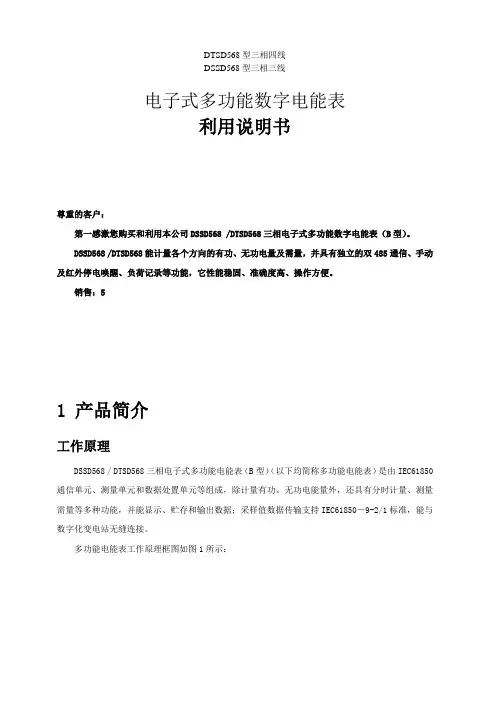

DTSD568型三相四线DSSD568型三相三线电子式多功能数字电能表利用说明书尊重的客户：第一感激您购买和利用本公司DSSD568 /DTSD568三相电子式多功能数字电能表（B型）。

DSSD568 /DTSD568能计量各个方向的有功、无功电量及需量，并具有独立的双485通信、手动及红外停电唤醒、负荷记录等功能，它性能稳固、准确度高、操作方便。

销售：51 产品简介工作原理DSSD568 / DTSD568三相电子式多功能电能表（B型）（以下均简称多功能电能表）是由IEC61850通信单元、测量单元和数据处置单元等组成，除计量有功、无功电能量外，还具有分时计量、测量需量等多种功能，并能显示、贮存和输出数据；采样值数据传输支持IEC61850－9-2/1标准，能与数字化变电站无缝连接。

多功能电能表工作原理框图如图1所示：计量单元CPU 单元通信接口单元通信功能模块采样通讯功能模块显示单元计时单元电池单元电源单元按键单元存储单元显示功能模块存储功能模块电源管理模块时间管理模块按键管理模块电量计量功能模块图1 工作原理框图电能表工作时通过光钎接口，遵循IEC61850-9-2/1标准，获取数字式互感器的采样值，然后经数据处置单元将采样所得电压、电流采样值进行处置，取得电量、功率、功率因数等计量数据。

然后，由主CPU 治理单元完成份时计费和处置各类输入输出数据，通过串行接口将电能计算CPU 的数据读出，并依照预先设定的时段完成份时有、无功电能计量和最大需量计量功能，依照需要显示各项数据、通过红外或485总线进行通信传输，并完成运行参数的监测，记录存储各类数据。

由于采纳了DSP 和CPU 联合应用的双处置器结构，使得用于电能计算的数字信号处置器有足够的时刻来加倍精准的处置电能数据和更强的网络数据吞吐能力，从而使电能表的计量准确度和网络适应能力都有了显著提高。

要紧功能√代表：具有此项功能；☐代表：此项功能可选；技术指标●准确度品级有功级无功级●额定频率50Hz●工作电压直流110V 和交、直流220V可选●参比电压以提供接入的光电式电压互感器所接的一次额定电压为准，现在对应电表二次额定电压为100V。

使用说明书目录1 综合介绍11.1概述1 1.2工作原理简述1 1.3技术参数22 基本功能22.1电能计量2 2.2最大需量测量2 2.3时钟、时段及费率功能2 2.4测量及监测2 2.5事件记录3 2.6负荷曲线3 2.7数据冻结3 2.8电压统计3 2.9谐波分析3 2.10通讯4 2.11停电抄表4 2.12LED指示、脉冲信号输出4 2.13多功能测试接口4 2.14电表休眠4 2.15报警输出接口4 2.16电源供电方式43 液晶显示说明53.1显示界面错误!未定义书签。

3.2显示状态53.3显示按键操作说明64 安装与接线错误!未定义书签。

4.1外观尺寸错误!未定义书签。

4.2端子接线图错误!未定义书签。

5 其它使用说明错误!未定义书签。

5.1电表编程6 5.2停电抄表电池6 5.3电表检验66 注意事项错误!未定义书签。

1 综合介绍1.1 概述电能表是以MCU+计量芯片技术为基础，采用当今最新集成电路技术，根据电能表有关国际(IEC)标准和我国电力标准GB/T 17215.301-2007《多功能电能表特殊要求》、GB/T15284-2002《多费率电能表特殊要求》、DL/T614-2007《多功能电能表》、DL/T645-2007《多功能电能表通信协议》、Q/GDW354-2009《智能电能表功能规范》、Q/GDW356-2009《三相智能电能表型式规范》等设计制造。

它集计量、监控、报警、显示、谐波测量、冻结、通讯功能于一身，能计量组合有功、正反向有功、组合无功1、组合无功2、四象限无功总电量及分时电量；能计量正反向有功、组合无功1、组合无功2、四象限无功总最大需量及分时最大需量，以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总视在功率、总功率因数和频率等；能检测并记录各相失压、失流、断相、反向、过载、过流、过压、欠压、断流、逆相序等事件；能检测备用电池电压和监测负荷情况；能实现远程和红外抄表。

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合DL/T645。

三相四线费控智能电能表使用说明书- 4 - 二、原理与主要技术参数：A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。
