QZY 0940-2000 电子多点测斜仪操作规程

测斜安全操作规程在钻井施工作业中，测斜分为：1、定向公司无线随钻MWD 测斜；2、井队测斜绞车钢丝测斜；3、测斜仪投测。

一、MWD测斜1、井下情况良好，无阻卡。

泥浆泵工况良好，需要修泵时不要进行测斜。

2、在测斜前应对已钻井段进行小范围的划眼。

3、测斜时钻头远离井底。

4、测斜静止时间不能过长。

及时活动钻具。

防止卡钻事故发生。

二、使用测斜绞车测斜1、测斜绞车必须由专人操作。

2、测斜绞车运行的地段不得有障碍物，操作人员视线良好。

3、开机前检查：（1）、测斜钢丝排列有序，没有折叠、锈蚀现象，保养到位。

发现问题，及时处理，并定期涂油。

（2）、速度控制阀、高低档位调节器、刹车系统灵活好用。

（3）、液泵不缺油，无漏油现象。

（4）、传输链条松紧合适，没有裸露部分。

（5）、长度计数器处于良好待命状态。

（6）、钢丝与单点测斜仪连接可靠，连接头无管钳咬的痕迹。

（7）、测斜仪扶正器状态良好。

内筒连接可靠，密封没有破损情况。

4、确保已安装测斜座，没有安装测斜座的不能测斜。

5、井下情况良好，无阻卡、无溢流。

6、在测斜前应对已钻井段进行小范围的划眼。

7、测斜时钻头远离井底，起一柱钻杆。

8、定滑轮悬挂在吊卡上方，以不影响扣吊卡为准。

连接可靠，牢固不晃动。

9、测斜仪定时应保留足够的下方操作时间，不要由于时间不够而忙乱操作。

一般以5min/1000FT为参考值（不包括准备时间）。

10、下方测斜仪进钻具，测斜钢丝不能打扭。

在距测斜仪10-30米处用彩条在钢丝上作好醒目的标志。

该标志要粘紧，使其不能任意滑动。

11、测斜仪入井后，扣上吊卡，司钻上下活动钻具，注意悬重变化。

活动范围不能影响测斜操作。

12、操作测斜仪下方到底，测斜钢丝不能太松，防止钢丝在钻具内打扭。

在测斜仪定的时间快到前30秒，司钻停止活动钻具，停止钻具1分钟。

1分钟后，司钻继续活动钻具，操作测斜绞车起测斜仪。

13、在计数器指示还剩500FT左右时，降低上起速度。

当测斜钢丝起到粘有彩条位置时，以最低速度上起，同时，坐卡瓦、打开吊卡上提，取出测斜仪。

测斜仪安全操作规程本文档旨在确保测斜仪的安全操作，帮助使用者正确使用测斜仪并避免潜在的安全风险。

1. 引言测斜仪是一种用于测量斜坡、岩石边坡等斜面变形的工具。

在使用测斜仪时，必须遵守以下安全操作规程，以确保使用者和环境的安全。

2. 设备概述测斜仪由以下几部分组成： - 仪器主机：包括显示屏、控制按钮等功能部件。

- 探头：用于测量斜度和倾斜角。

- 电源：为测斜仪提供电力。

3. 操作准备在使用测斜仪之前，请进行以下操作准备：- 确保工作场所安全，清除障碍物，确保有足够的空间进行操作。

- 检查测斜仪的外观是否完好，探头是否正常。

- 接通电源，并确保电源电压稳定。

- 将测斜仪放置在平稳的工作台上，并固定好。

4. 操作步骤4.1 打开测斜仪按下电源按钮，等待测斜仪启动，显示屏亮起。

4.2 参数设置在显示屏上选择合适的测量模式和参数设置。

根据实际需求，可以选择测量时间间隔、数据保存方式等参数。

4.3 安装探头将探头连接到测斜仪主机上，确保连接牢固。

避免在安装过程中对探头造成损坏。

4.4 定位校准将测斜仪放置在需要测量的斜面上，并进行定位校准。

避免在不稳定的地面上使用测斜仪，以免发生意外。

4.5 开始测量按下开始测量按钮，测斜仪开始记录数据。

在测量过程中，应保持测斜仪的稳定，避免外部震动对测量结果的影响。

4.6 结束测量测量完成后，按下停止按钮停止测量，并进行数据保存。

4.7 数据处理与分析将测量数据导出到计算机或其他设备进行处理和分析。

根据实际需要，可以使用合适的软件工具进行数据处理和可视化显示。

5. 安全注意事项在使用测斜仪时，务必注意以下事项： - 避免测斜仪与水、油等液体接触，以免损坏设备。

- 不要将测斜仪暴露在高温、潮湿或恶劣环境中，以免影响测量精度和设备寿命。

- 在测量过程中，不要随意移动测斜仪，以免干扰测量结果。

- 不要将测斜仪用于超过其额定测量范围的斜面，以免导致设备损坏和人身安全问题。

EMS电子多点测斜仪操作流程目录1.系统组成11.1.地面计算机系统11.2 仪器局部12. 操作流程42.1 仪器使用前的准备工作42.1.1井下总成局部检查42.1.2了解并记录被测井资料42.1.3探管检查42.2 仪器操作流程52.2.1制作多点测量记录表52.2.2地面探管检查与设置52.2.3井下仪器的连接及测量程序92.2.4数据的读取和处理103. 考前须知121.系统组成1.1.地面计算机系统地面计算机系统包括计算机、打印机、连接数据线等。

地面计算机一般采用便携式计算机，它与探管用串行口进展通讯。

一方面它对探管进展预置，设定探管的工作方式及初始延时时间和定时测量时间等初始参数；另一方面它也接收由探管传来的数据, 计算井眼方位, 井斜, 工具面, 地磁场强度, 地磁倾角, 温度及各传感器输出等参数，形成报告，打印。

1.2仪器局部仪器分为地面和井下两局部。

地面局部包括秒表、打捞器、专用管钳、支架等，打捞器用于从无磁钻铤上端取出仪器；井下局部包括探管、打捞头、扶正器、抗压筒、加长杆、加重杆、引鞋等。

图1 探管工具箱图2 通讯电缆探管局部包括探管和电池筒。

探管是测量井眼各种参数的心脏, 它包括三个磁液悬浮加速度计，三个磁通门和一个温度传感器及相应的伺服回路，编码时序控制电路，A/T变换器, 电源和脉冲传输电路。

构造上使其成为一个整体，安装上保证三个加速度计和三个磁通门分别构成对地球重力场和地磁场正交测量座标系。

工作时, 各传感器的输出经高精度A/T变换后送给单片计算机系统，由它对数据进展变换和解算并将结果存放在存储器内。

EMS电子单多点测斜仪使用AA型碱性电池，电池筒分为4节和8节两种，当使用4节电池时，可连续工作6小时；使用8节电池时可连续工作16小时。

图3 井下仪器箱图4 打捞器图5 打捞头图6 扶正器图7 上堵头图8 探管与电池筒连接图9 上悬挂器图10下减震器及下堵头图11 引鞋图12 抗压筒图13 加长杆图14 加重杆图15 扶正器橡胶棒图16 托盘图17 托盘箱图18 专用管钳2. 操作流程2.1仪器使用前的准备工作2.1.1井下总成局部检查★探管局部:a〕密封圈完好b〕清洁所有触点★抗压筒:a〕无弯曲变形和损伤b〕两端螺纹无磨损c〕清洁抗压筒内壁★加长杆及引鞋总成:a〕内减震器弹簧无变形b〕密封圈完好c〕加长杆无损伤, 无变形, 根据防磁干扰确定使用长度d〕各螺纹连接结实2.1.2了解并记录被测井资料a〕该地区的地磁强度, 地磁倾角和磁偏角b〕测量井段, 井眼尺寸,井深, 井底温度和该井的设计参数等c〕钻具构造,确定底部钻具组合为无磁钻铤＋双母＋钻头，并在双母内放入托盘；钻井液性能d〕无磁钻铤(根数, 长度, 内外径)。

测斜的安全操作规程1人员准备1.1在钻台上的作业人员包括司钻、副司钻、井架工、钻工等。

2工具准备2.1两个钢丝（电缆）滑轮、方钻杆旋塞丝扣护丝、轻质油、钢丝（电缆）刮泥器、钢丝（电缆）剪切器循环短节/填料盒、两个安全绳、井深计数器、两把管钳、绳帽。

2.2同时使用工衣、手套、安全帽、防护眼镜等其他PPE。

3安全信息3.1手指和手远离钢丝（电缆）滚筒，作业时决不要从钢丝（电缆）下穿过；3.2操作时，沟通非常重要；3.3在电缆上作记号，以防计数器不起作用；3.4操作前，检查刹车和液压系统。

4标准操作规程4.1司钻负责监督测斜操作；4.2操作前，检查液压系统，滚筒和刹车系统；4.3确保测斜工具外径小于钻具的通径内径；4.4确保井深计数器准确好用，并调校过；4.5检查钢丝（电缆）与测斜工具的连接处（绳帽）；4.6起下测斜钢丝（电缆）时，确保转盘附近没有工作人员。

5说明5.1下测斜工具5.1.1操作者启动液压动力，检查离合器和刹车系统是否正常；5.1.2在转盘内的钻具单根上安装旋塞（开位），旋塞母扣内安装开口的护丝；5.1.3连接绳帽到测斜仪器，操作者提升测斜仪器时，边引导测斜仪器进入转盘内的单根内；5.1.4操作者把计数器调至零位，控制速度、小心下放测斜仪器；备注：如钻具内有内径变小的部分，在测斜工具到达前，要减慢下放速度。

备注：如果需要上下活动钻具，单根上要扣上吊卡。

5.1.5当距测斜点还有200英尺时，减慢下放速度，直至测斜点；5.1.6司钻停止活动钻具，测斜操作者记录深度；备注：最低限度地降低静止钻具的时间。

5.2起测斜工具5.2.1钻工安装钢丝（电缆）刮泥器；5.2.2操作者挂合离合器和测斜绞车，在滚筒上排钢丝（电缆），钻工排列钢丝（电缆）整齐；5.2.3操作者小心、慢速起钢丝（电缆）；5.2.4测斜工具和打捞筒（如采用打捞方式进行测斜）起至转盘面以下500英尺，要缓慢提升，直至测斜工具提至转盘面的钻具接头；备注：停止活动钻具，坐卡瓦，打开吊卡，上提游车至足够高度，起出测斜工具；5.2.5拆去钢丝（电缆）刮泥器，提出测斜工具，放回合适的位置；5.2.6从转盘单根上，拆去护丝和旋塞；5.2.7停止测斜绞车运转，给测斜绞车钢丝（电缆）涂抹轻质油防止生锈。

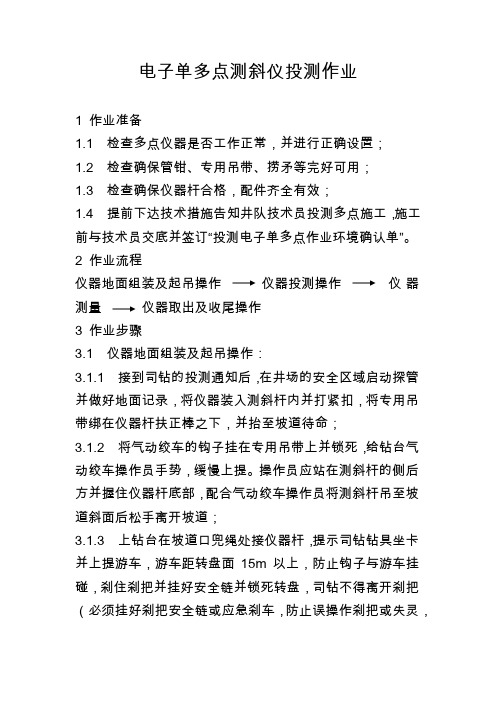

电子单多点测斜仪投测作业1 作业准备1.1 检查多点仪器是否工作正常，并进行正确设置；1.2 检查确保管钳、专用吊带、捞矛等完好可用；1.3 检查确保仪器杆合格，配件齐全有效；1.4 提前下达技术措施告知井队技术员投测多点施工，施工前与技术员交底并签订“投测电子单多点作业环境确认单”。

2 作业流程仪器地面组装及起吊操作仪器投测操作仪器测量仪器取出及收尾操作3 作业步骤3.1 仪器地面组装及起吊操作：3.1.1 接到司钻的投测通知后，在井场的安全区域启动探管并做好地面记录，将仪器装入测斜杆内并打紧扣，将专用吊带绑在仪器杆扶正棒之下，并抬至坡道待命；3.1.2 将气动绞车的钩子挂在专用吊带上并锁死，给钻台气动绞车操作员手势，缓慢上提。

操作员应站在测斜杆的侧后方并握住仪器杆底部，配合气动绞车操作员将测斜杆吊至坡道斜面后松手离开坡道；3.1.3 上钻台在坡道口兜绳处接仪器杆，提示司钻钻具坐卡并上提游车，游车距转盘面15m以上，防止钩子与游车挂碰，刹住刹把并挂好安全链并锁死转盘，司钻不得离开刹把（必须挂好刹把安全链或应急刹车，防止误操作刹把或失灵，游车下落伤人）；3.2 仪器投测操作3.2.1 将仪器杆放入钻具水眼内下放至测斜杆顶部距转盘面1-1.5m，由两人以上配合双手握牢测斜杆，摘掉钩子和专用吊带（不要随意放手松开摘下的吊钩，要亲手交给气动绞车操作员固定，避免吊钩自由运动打晃伤人），然后松手使测斜杆在钻具水眼内自由下落。

离开井口站钻台安全区域；3.2.2 提示司钻挂吊卡、缓慢大幅度活动钻具(高度不小于3m，静止时间不大于3min)直至仪器下行至井底无磁钻铤内。

3.3 仪器测量3.3.1 当仪器进入无磁钻铤后，再提示司钻大幅度活动一次钻具，坐卡，静止时间不超过3min，取井底点数据；3.3.2 正常起钻。

施工员要在钻台安全区域如偏房内记录坐卡时间、静止的时间段；3.3.3 卸扣时严禁转盘卸扣，避免钻具内测斜杆受力松扣导致密封失效损坏探管。

测斜读数仪及探头使用说明一、测斜系统测斜系统包括测斜管、测斜探头、控制电缆和测斜读数仪。

二、测斜探头测斜探头包括不锈钢管、控制电缆接头、两组轴轮装置。

每组轴轮装置轭接两个轮子，其中一个轮子都要高于另一个轮子，这个轮子称作“高轮”。

测斜仪探头使用两个力平衡伺服加速度计来测量倾斜。

其中一个加速度计测量侧斜探头轮子所在平面的倾斜，称为“A”轴；另一个加速度计测量垂直于轮子的平面倾斜，称为“B”轴。

当探头倾向A0或B0方向时，读数为正；当探头倾向A180或B180方向时，读数为负。

测斜管安装后应使一对槽口与预期的移动方向一致，其中一个“下坡”槽口应当标作A0。

在一个标准的侧斜测量中，探头在测斜管中两次被从底部拉到顶部，第一次测量时，探头高轮应当被插入A0槽口，以确保移动值为正。

测斜探头是灵敏测量仪器，应小心操作。

1、运输探头时应将其放入携带式仪器箱内，在车内应将其放在座位上，避免振动；2、当你连接控制电缆到探头时，不要用力拧螺母，以免挤扁“O”形环而使其失效；3、探头下放到测斜管前先开机；4、插入测斜管前应先用手拢紧轮子，使下放顺畅；5、不要让探头撞击孔底；6、当从测斜管内收回探头时，同样用手拢紧轮子，以免弹出；7、当旋转探头时，应保持探头垂直，平顺转动；8、探头使用温度范围-20℃~50℃，避免超此范围使用。

探头维护1、清洁探头：当完成测量后，擦除探头水分，盖上保护盖。

必要时需要实验室标准去污剂清洗；2、清洁接头：用棉签蘸少量酒精清洗接头，不可用喷雾式润滑剂清洗，以免伤害接头内部的橡胶；3、干燥探头：卸除探头、控制电缆和读数仪的保护盖，彻底风干几小时后再盖上；4、放置探头：探头、控制电缆和读数仪应当放在干燥的地方，长期储放时，探头应垂直放置；5、润滑轮子：定期润滑轮子，在轮轴上喷少量润滑剂或滴润滑油，确保轮子转动顺畅；6、“0”形环保养：用“0”形环润滑剂定期清洁润滑接头部位“0”形环。

控制电缆用于控制探头深度，向探头供电及传回信号至读数仪，米制控制电缆每0.5m 有一黄色标记，每1m有一红色标记，每5m有一数字标记。

电子单多点测斜仪介绍与使用电子单多点测斜仪（以下简称测斜仪）是类似于国外ESS的测斜仪器，是为现有油田钻井测斜仪器的更新换代而研制的。

研制中综合了国外类似仪器的优点，是在钻井技术专家的指导下自行设计、生产的。

具有使用方便、准确、可靠性高等优点，是较好的油田钻井测斜仪器设备之一。

电子单多点测斜仪在国内简称作电子多点测斜仪, 是在有线随钻测斜仪的基础上发展起来的一种电磁类测斜仪器, 它采用了有线随钻测斜仪探管的磁通门和重力加速度计测量元件以大地磁场和重力场作为测量的媒介, 将微处理器芯片和记忆元件装入探管。

在探管内将测量的原始分量数据处理成井斜角、方位角和工具面等数据, 并记录和储存, 当探管起出地面时, 通过终端打印机或计算机输出。

一、外筒组成⑴、定向外筒总成有绳帽、活动联轴节、扶正接头、密封接头、仪器筒、下连节器、定向杆、引鞋。

⑵、投测外筒总成有打捞头、活动联轴节、扶正接头、上连接器、仪器筒、下联节器、加长杆、减震引鞋。

二、电子单多点的优点电子单多点测斜仪具有电子单点和多点测斜功能，探管外径系列化，结构小巧，操作方便，精度高，数据间互相验证，可信度高；作为多点不影响起钻，节约时间，可替代并优于传统的照相测斜仪。

⏹仪器配套的软件方便实用，其功能已不仅⏹仅限于从仪器中读取测量数据。

在仪器配⏹套软件中，用户可以对探管进行检查、标⏹定，还可以对测量数据进行整理和打印。

三．电子单多点的组成：测斜仪主要由探管、接口电源箱、计算机、打印机、连接电缆等组成。

另外，抗压筒、引鞋组件、加长杆等机械部件也是测斜仪下井不可缺少的重要组成之一。

性能参数仪器精度工作温度范围：＋6～105℃预热时间：30分钟存储点数：1455点电源：8节或4节2号碱性电池（YSS-25用4节锂电池）初始延时：1秒～18小时（连续可变）测量间隔：5秒～18小时（连续可变）标准配套：2根探管、2根电池筒、1台接口电源箱、1台笔记本电脑、1台打印机，连接电缆和抗压筒等。

轻便数字测斜仪安全操作及保养规程数字测斜仪是一种测量地下工程部分变形的仪器，用于预测地下工程的安全性。

本文将介绍轻便数字测斜仪的安全操作和保养规程，以确保使用者的安全和设备的长期稳定运行。

安全操作在操作数字测斜仪时务必注意以下几点：1. 确认设备是否适用于所测量的条件在选择数字测斜仪进行地下工程测量时，需要确认测量条件是否符合设备的规定。

不同的地下工程需要使用不同的数字测斜仪。

在确认测量条件与设备规定相符的前提下，才能使用数字测斜仪进行测量。

2. 按照使用说明书正确操作在使用数字测斜仪时，需要仔细阅读使用说明书，按照规定的步骤进行操作，保证安全和正确的测量结果。

同时，需要根据所在环境和实际使用情况，进行必要的调整和修改。

3. 正确安装和调试设备在安装和调试数字测斜仪时，需要遵循设备的安装要求和使用说明书中的规定，正确安装设备并进行必要的调试。

如果设备未正确安装和调试，将导致测量结果不准确，甚至可能造成设备损坏和使用者的伤害。

4. 保持设备清洁和干燥数字测斜仪需要保持清洁和干燥。

在使用和存放设备时，需要避免设备暴露在湿度较高的环境中，以免影响设备的稳定运行。

5. 使用合适的电源精度使用数字测斜仪时，需要使用合适的电源精度。

假如电源精度不合适，则会对设备的测量精度和设备寿命产生影响。

6. 避免强磁场或电器设备的干扰在使用数字测斜仪时，需要避免强磁场或电器设备的干扰。

如果数字测斜仪长时间暴露在强磁场或电器设备的干扰下，将会对测量精度产生影响，造成测量数据不准确，带来不必要的损失和风险。

保养规程正确的保养规程不仅可以提高数字测斜仪的使用寿命，还可以保证设备在整个使用过程中的高效、稳定和安全运行。

以下内容涵盖了数字测斜仪的基本保养规程。

1. 设备的清洁和维护数字测斜仪需要定期清洁和维护，以保证设备在整个使用过程中的稳定和安全运行。

清洁时需注意使用合适的清洁剂和工具。

同时，应检查设备是否有机械损伤或电子故障，并及时进行维修或更换损坏部件。

自动数显测斜仪安全操作及保养规程自动数显测斜仪是一种用于测量斜面变形的仪器，广泛应用于土木工程、采矿等领域。

正确的使用和保养对准确测量和仪器寿命的延长至关重要，以下为自动数显测斜仪的安全操作及保养规程。

安全操作规程前置准备在使用自动数显测斜仪之前，需要对仪器进行以下检查：1.确认仪器外观无明显损坏。

2.检查仪器是否牢固固定。

3.确认仪器已经连接到合适的电源，并按操作说明打开。

4.确认仪器所在的工作区域没有明显的大气污染和电磁干扰。

使用规程1.操作前先仔细阅读仪器的说明书和操作流程。

2.在操作仪器时，应保持清醒状态，不要在疲劳、酒醉或吸入有毒气体的情况下操作。

3.在使用过程中，保持手部干燥，避免触摸或操作电子元器件。

4.操作时应注意不要用力过大，避免损坏仪器部件。

5.操作完成后，拔掉电源插头，并妥善放置仪器。

操作注意事项1.在使用自动数显测斜仪时，不要暴露在强烈的磁场或辐射场中。

2.在使用过程中，不要在仪器上放置或携带有尖锐或易挥发的物品。

3.不要试图拆解仪器或更换部件，以免引起危险。

4.定期对仪器进行校准和维护，以确保准确性。

保养规程日常保养1.每次使用后，应将仪器外部清洁干净，避免尘埃沉积和腐蚀。

2.仪器的存储环境应保持干燥、防潮和良好通风，避免长时间暴露在高温、潮湿环境中。

3.不要将仪器暴露在阳光下，以免引起变形。

保养注意事项1.定期对仪器进行校准和维护，以确保准确性。

2.对仪器进行校准时，应选择合适的工具和配件，遵照操作说明进行。

3.在长度变化明显的地段使用时，要注意仪器的线缆负荷，避免斜测仪逆变器烧坏。

4.不要让仪器接触水或液体，以防毁坏。

5.在不使用时，应将仪器妥善存放于干燥，防潮和通风良好的环境中。

结束语正确的使用和保养对自动数显测斜仪的使用寿命和测量效果有着重要的影响。

遵照上述安全操作和保养规程，可以保证自动数显测斜仪的持久使用和测量的准确性。
