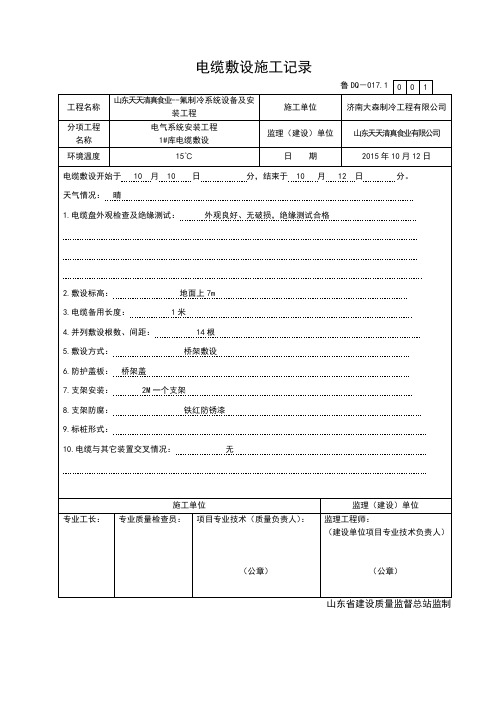

鲁DQ-017电缆敷设施工记录

0 0 1工程名称山东天天清真食业--氟制冷系统设备及安装工程施工单位济南大森制冷工程有限公司分项工程名称电气系统安装工程1#库电缆敷设监理（建设）单位山东天天清真食业有限公司环境温度15℃日期2015年10月12日电缆敷设开始于 10 月 10 日分，结束于 10 月 12 日分。

天气情况：晴1.电缆盘外观检查及绝缘测试：外观良好、无破损，绝缘测试合格2.敷设标高：地面上7m3.电缆备用长度： 1米4.并列敷设根数、间距： 14根5.敷设方式：桥架敷设6.防护盖板：桥架盖7.支架安装： 2M一个支架8.支架防腐：铁红防锈漆9.标桩形式：10.电缆与其它装置交叉情况：无施工单位监理（建设）单位专业工长：专业质量检查员：项目专业技术（质量负责人）：（公章）监理工程师：（建设单位项目专业技术负责人）（公章）山东省建设质量监督总站监制鲁DQ－017.10 0 2工程名称山东天天清真食业--氟制冷系统设备及安装工程施工单位济南大森制冷工程有限公司分项工程名称电气系统安装工程2#库电缆敷设监理（建设）单位山东天天清真食业有限公司环境温度15℃日期2014年10月12日电缆敷设开始于 10 月 10 日分，结束于 10 月 12 日分。

天气情况：晴1.电缆盘外观检查及绝缘测试：外观良好、无破损，绝缘测试合格2.敷设标高：地面上7m3.电缆备用长度： 1米4.并列敷设根数、间距： 14根5.敷设方式：桥架敷设6.防护盖板：桥架盖7.支架安装： 2M一个支架8.支架防腐：铁红防锈漆9.标桩形式：10.电缆与其它装置交叉情况：无施工单位监理（建设）单位专业工长：专业质量检查员：项目专业技术（质量负责人）：（公章）监理工程师：（建设单位项目专业技术负责人）（公章）山东省建设质量监督总站监制鲁DQ－017.10 0 3工程名称山东天天清真食业--氟制冷系统设备及安装工程施工单位济南大森制冷工程有限公司分项工程名称电气系统安装工程高温库电缆敷设监理（建设）单位山东天天清真食业有限公司环境温度15℃日期2015年10月12日电缆敷设开始于 10月 10 日分，结束于 10 月 12 日分。

电缆敷设施工记录
山东省建设工程质量监督总站监制
说明
鲁DQ—17.1、17.2共同用表，适用于较大工程施工记录。

1．电缆敷设前对电缆盘外观应进行检查并记录，对绝缘应测试，并附有记录。

2．敷设标高以±0为准。

3．电缆备用长度指终端、中间接头及转变处余留的备用长度。

4．并列敷设根数、间距指平行埋地，支架敷设的电缆根数和每根之间的间距。

5．沙层厚度：电缆敷设前沟底铺沙厚度，电缆敷设后上面覆盖沙层厚度应分别记录。

6．防护盖板是指盖在电缆上面的确保护盖板的材料。

7．支架安装应描述支架形式、规格、间距、固定方法、牢固程度、接地情况等。

8．支架防腐是镀锌还是刷防腐漆几度。

9．标桩形式应说明采用形式、安装部位、方式。

10．电缆与其他装置交叉，各种管线的交叉等情况是否满足设计或规范要求。

电缆敷设记录范文一、前期准备为确保电缆敷设过程顺利进行，需在敷设前进行充分的前期准备工作。

具体步骤如下：1.1项目调研在敷设电缆前，需先进行项目调研，包括确定电缆敷设的起始点和终点，了解所敷设电缆的类型和规格要求等。

1.2设计方案制定根据项目调研的结果，进行电缆敷设的设计方案制定。

方案应包括电缆敷设路径、敷设方式等。

1.3材料准备根据设计方案，准备好所需的电缆和敷设工具。

确保电缆类型和规格与设计要求相符。

1.4安全措施制定制定相关的安全措施，确保电缆敷设过程中的安全。

二、电缆敷设工作2.1建立起始点根据设计方案，在起始点设置标志，以确保正确敷设电缆的位置。

2.2敷设电缆根据敷设路径和方式，依次将电缆敷设到指定位置。

注意线路的完整性和保护。

2.3固定电缆在电缆敷设完毕后，使用专用工具将电缆进行固定。

固定方式可以是绑扎、挂钩等，保证电缆的牢固性与稳定性。

2.4进行电缆防护对电缆进行防护，以防止外界因素对电缆的破坏。

可以采用铠装、管道等方式进行防护。

2.5检查与测试对已敷设好的电缆进行检查与测试，确保电缆的质量与功能正常。

三、安全措施3.1装备齐全在电缆敷设过程中，确保相关人员配备合适的个人防护装备。

包括安全帽、工作服、手套等。

3.2工具健全确保所使用的工具完好无损，以免发生意外事故。

3.3工地标志在工地周围设置明显的标志，提醒周围人员注意电缆敷设工程的进行。

3.4事故应急预案制定详细的事故应急预案，包括电缆敷设过程中可能发生的事故类型和处理方式等。

四、问题解决在电缆敷设过程中，如遇到问题需要及时解决，以确保工程的顺利进行。

4.1路径调整如出现未知障碍物，需对敷设路径进行调整，确保电缆能够正常敷设。

4.2敷设质量对于敷设过程中出现质量问题的电缆，需及时重新敷设，确保电缆功能正常。

4.3环境变化如遇到恶劣天气等环境变化，需停止敷设工作，确保工作人员的安全。

五、总结电缆敷设工程是一项复杂而重要的工程，需要事先做好详细的准备工作和安全措施，以确保工程的顺利进行。

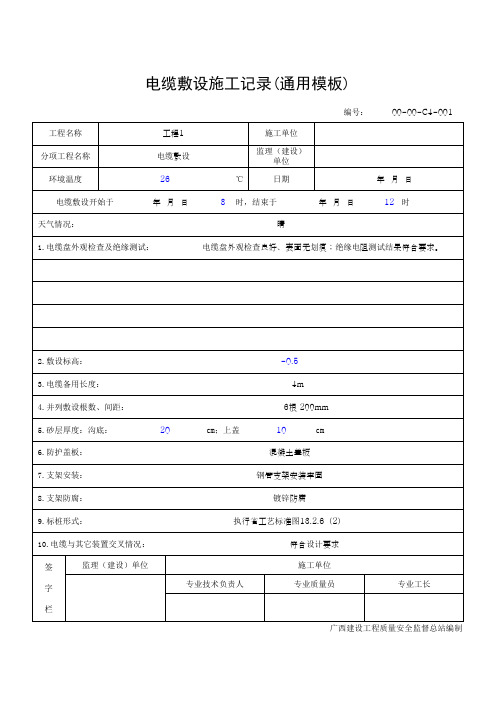

电缆敷设施工记录
说明
鲁DQ—17.1、17.2共同用表，适用于较大工程施工记录。

1．电缆敷设前对电缆盘的外观应进行检查并记录，对绝缘应测试，并附有记录。

2．敷设标高以±0为准。

3．电缆备用长度指终端、中间接头及转弯处余留的备用长度。

4．并列敷设根数、间距指平行埋地，支架敷设的电缆根数和每根之间的间距。

5．沙层厚度：电缆敷设前沟底铺沙厚度，电缆敷设后上面覆盖沙层厚度应分别记录。

6．防护盖板是指盖在电缆上面的保护盖板的材料。

7．支架安装应描述支架形式、规格、间距、固定方法、牢固程度、接地情况等。

8．支架防腐是镀锌还是刷防腐漆几度。

9．标桩形式应说明采用形式、安装部位、方式。

10．电缆与其它装置交叉，各种管线的交叉等情况是否满足设计或规范要求。

电缆敷设施工检查记录DQ1-01电缆头施工记录DQ1-02避雷、接地装置安装检查记录DQ1-03见”监理单位填写避雷、接地装置检查中发现的问题，整改意见及确认。

隔离（负荷）开关安装调整记录DQ1-04栏内。

说明：适用于各型电力变压器、整流变压器、调压器、油浸电抗器、炉用变压器及其它变电设备的本件及附件的安装检查。

说明：适用于各型电力变压器、整流变压器、调节器、电气盘（屏）、柜安装检查记录DQ1-07说明：适用于各类高压开关柜、低压配电盘、MCC电机控制中心，以及控制、保护、计量、信号、联锁、直流等盘（柜）的安装和检查。

说明：适用于各种类型硬、软母线的预制安装和检查。

说明：适用于高压油断路器、真空断路器、SF6断路器的调整检查。

“检查调整项目”栏内，“灭弧室真空度检查”、“SF6含水量及气密性检查”、“密度继电器报警试验”栏分别适用于真空断路器和SF6断路器。

电动机抽芯检查记录DQ1-10说明：适用于各种交直流旋转电机，如发电机、电动机、调相机等抽芯检查。

使用中应分台填写。

交流电动机检查试运转记录DQ1-11变压器、电动机干燥记录DQ1-12动机干燥结束时及冷却后的器身热、冷态温度相对应，干燥过程应用附表填写记录。

自动开关调整记录DQ1-13说明：适用于各种重要回路低压自动开关的检查调整。

电力电缆试验记录DQ1-14录。

在直流耐压泄漏电流试验时，其泄漏电流的不平衡系数可在本记录的“结论及其它”栏中填写，并判定是否合格。

绝缘油交接记录DQ1-15说明：适用于电气设备本体绝缘油或补充绝缘油的耐压强度试验。

当绝缘油不需进行化学分析时，“分析试验报告”栏内各项允许空白。

说明：适用于单个元件（如绝缘子、套管等）或电气系统的交流耐压试验，凡在设备或系统试验中已填有交流耐压试验内容的，均不再重复填写本表。

上表。

表中“直流电阻”栏低压侧应根据变压器绕组是否有中性点引出，确定检查线间或相间直流电阻值，并在栏内填写清楚。
