电缆敷设记录

电缆管配置及敷设检验批质量验收记录电缆管是电力、通信等行业中用来保护电缆的一种管道，具有防水、耐压、耐腐蚀等特点。

电缆管的配置及敷设是一项重要的工作，对于保证电缆的安全运行具有重要意义。

为了确保电缆管的配置及敷设的质量，需要进行检验批质量验收，并记录下来。

一、项目名称：电缆管配置及敷设二、施工单位：质量检查员：三、施工内容：1.配置电缆管：根据设计要求，根据现场条件选择合适的电缆管材料。

主要包括：（1）电缆管：选择合适的规格和材质的电缆管，保证电缆自由敷设，并满足设计要求。

（2）连接件：选择合适的连接件，保证电缆管的连接牢固，不漏水。

2.敷设电缆管：根据设计图纸及现场实际情况，进行电缆管的敷设。

主要包括：（1）预埋：将电缆管埋入地下，预留出口，保证电缆的顺利敷设。

（2）穿线：将电缆通过电缆管的内部，保证电缆的安全通行。

（3）焊接：对于需要连接的电缆管，采用焊接方式连接，保证连接的牢固性。

四、验收项目：1.电缆管配置（1）是否按照设计要求选择合适的电缆管材料。

（2）电缆管材料的规格和材质是否符合设计要求。

（3）连接件是否选择合适，并实施牢固的连接。

2.电缆管敷设（1）电缆管是否按照设计图纸进行正确的预埋、穿线和焊接。

（2）电缆管的埋深是否符合设计要求。

（3）电缆管的敷设是否保持整齐、平直，是否有坠挂、屈曲等情况。

五、质量验收标准：1.电缆管配置（1）电缆管材料的规格和材质应符合设计要求。

（2）连接件应能够实现电缆管的连接，并能够保证连接的牢固性，不漏水。

2.电缆管敷设（1）电缆管的预埋、穿线和焊接应按照设计图纸进行，保证无误。

（2）电缆管的埋深应符合设计要求。

（3）电缆管的敷设应整齐、平直，无坠挂、屈曲等情况。

六、质量验收结果：1.电缆管配置（1）电缆管材料的规格和材质符合设计要求。

（2）连接件安装牢固，无漏水现象。

2.电缆管敷设（1）电缆管的预埋、穿线和焊接符合设计要求。

（2）电缆管的埋深符合设计要求。

电缆敷设交底记录日期：2024年X月X日地点：XXX项目现场一、参会人员1.主持人：二、会议内容1.主持人简要介绍了本次会议的目的和重要性。

2.施工单位负责人汇报了施工进展情况，并介绍了本次电缆敷设的作业方法和注意事项。

3.监理单位负责人对施工单位的汇报进行了核实和确认，并提出了一些补充要求和建议。

4.电缆敷设施工班组负责人进行了具体的敷设方案的介绍和演示，并回答了相关问题。

5.在场人员对敷设方案和相关施工细节进行了讨论和交流，达成了共识。

6.主持人总结了会议内容，并强调了施工单位和监理单位之间的密切合作和沟通。

三、讨论重点及结论1.敷设线路的选址问题：根据工程设计图纸和实地勘察，确定了电缆敷设的线路走向和布线方案。

2.敷设方法的确定：根据施工环境和现场条件，确定了电缆敷设的方法和步骤，包括挖槽、敷设、填充、压实等。

3.保护措施的落实：确保在施工过程中对电缆进行有效的保护，避免损坏和事故的发生，包括使用合适的保护套管、管线布置、预埋管道等。

4.施工进度和质量的监控：监理单位要对施工单位的进度和质量进行严格的监控和把关，并及时提出意见和建议。

5.安全生产和环境保护：对施工过程中的安全隐患和环境污染问题进行了重点强调，并要求施工单位加强管理，做好安全和环保工作。

四、施工单位责任和要求1.严格按照施工方案进行施工，确保施工质量和进度。

2.做好施工过程中的安全防护和环保工作，确保人员和环境的安全。

3.与监理单位保持良好的沟通和协作，及时反馈工作进展和遇到的问题。

4.定期向监理单位提交工作报告和施工记录，并配合监理单位进行工作验收和资料整理。

五、监理单位责任和要求1.对施工单位的施工进度和质量进行监控和检查，及时发现和解决问题。

2.落实现场安全检查和环保管理，确保施工过程中的安全和环保要求。

3.提供必要的技术支持和指导，解答施工单位的疑问和问题。

4.及时和施工单位协商解决各种施工技术问题，保证施工质量和进度。

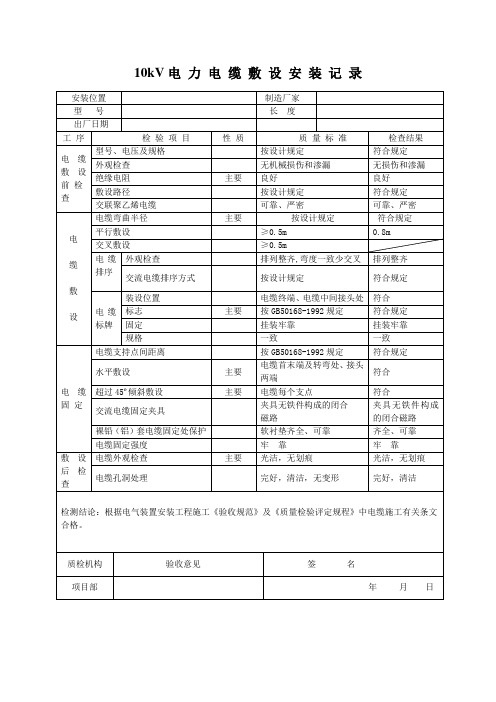

10kV电力电缆敷设安装记录
安装位置制造厂家
型号长度
出厂日期
工序检验项目性质质量标准检查结果
电缆敷设前检查型号、电压及规格按设计规定符合规定
外观检查无机械损伤和渗漏无损伤和渗漏绝缘电阻主要良好良好
敷设路径按设计规定符合规定
交联聚乙烯电缆可靠、严密可靠、严密
电缆敷设电缆弯曲半径主要按设计规定符合规定平行敷设≥0.5m 0.8m
交叉敷设≥0.5m
电缆
排序
外观检查排列整齐,弯度一致少交叉排列整齐
交流电缆排序方式按设计规定符合规定
电缆
标牌
装设位置电缆终端、电缆中间接头处符合
标志主要按GB50168-1992规定符合规定
固定挂装牢靠挂装牢靠
规格一致一致
电缆固定电缆支持点间距离按GB50168-1992规定符合规定
水平敷设主要
电缆首末端及转弯处、接头
两端
符合
超过45º倾斜敷设主要电缆每个支点符合
交流电缆固定夹具
夹具无铁件构成的闭合
磁路
夹具无铁件构成
的闭合磁路
裸铅（铝）套电缆固定处保护软衬垫齐全、可靠齐全、可靠
电缆固定强度牢靠牢靠
敷设后检查电缆外观检查主要光洁，无划痕光洁，无划痕电缆孔洞处理完好，清洁，无变形完好，清洁
检测结论：根据电气装置安装工程施工《验收规范》及《质量检验评定规程》中电缆施工有关条文合格。

质检机构验收意见签名
项目部年月日。

电缆敷设施工记录
说明
鲁DQ—17.1、17.2共同用表，适用于较大工程施工记录。

1．电缆敷设前对电缆盘的外观应进行检查并记录，对绝缘应测试，并附有记录。

2．敷设标高以±0为准。

3．电缆备用长度指终端、中间接头及转弯处余留的备用长度。

4．并列敷设根数、间距指平行埋地，支架敷设的电缆根数和每根之间的间距。

5．沙层厚度：电缆敷设前沟底铺沙厚度，电缆敷设后上面覆盖沙层厚度应分别记录。

6．防护盖板是指盖在电缆上面的保护盖板的材料。

7．支架安装应描述支架形式、规格、间距、固定方法、牢固程度、接地情况等。

8．支架防腐是镀锌还是刷防腐漆几度。

9．标桩形式应说明采用形式、安装部位、方式。

10．电缆与其它装置交叉，各种管线的交叉等情况是否满足设计或规范要求。

电缆敷设施工及验收记录在现代的建筑和工业设施中，电缆敷设是一项至关重要的工程环节。

它不仅关系到电力、信号的稳定传输，更直接影响着整个系统的安全可靠运行。

为了确保电缆敷设的质量和符合相关标准，施工及验收过程必须严格规范，进行详细的记录。

一、施工前的准备工作在进行电缆敷设施工之前，需要进行充分的准备工作。

首先，要对施工图纸进行详细的审查，明确电缆的走向、型号、规格以及敷设方式等。

同时，要根据图纸和现场实际情况，制定合理的施工方案。

施工现场的准备也必不可少。

需要清理敷设路径上的障碍物，确保通道畅通无阻。

对于桥架、线槽等敷设设施，要进行检查，确保其安装牢固、平整，符合设计要求。

电缆的选型和采购也是关键环节。

要根据设计要求和实际负载情况，选择合适型号、规格和材质的电缆，并确保其质量合格，具备相应的认证和检验报告。

另外，施工人员需要熟悉施工流程和安全规范，配备必要的工具和防护设备。

二、电缆敷设施工过程（一）桥架内电缆敷设在桥架内敷设电缆时，要将电缆整齐地排列在桥架内，避免交叉和重叠。

电缆之间要保持一定的间距，以便于散热和维护。

同时，要在桥架的转弯处和分支处设置固定点，防止电缆滑落或移位。

（二）地沟内电缆敷设地沟内敷设电缆需要注意防水和防潮。

在敷设前，要对地沟进行清理和干燥处理。

电缆要敷设在支架上，与沟壁保持一定的距离，避免受到机械损伤。

（三）直埋电缆敷设直埋电缆敷设是一种常见的方式。

在敷设前，要挖好电缆沟，沟底要平整，并铺设一层细砂作为垫层。

电缆敷设后，要在上面覆盖一层细砂，然后再加盖保护板。

电缆的埋设深度要符合设计要求，一般不小于 07 米。

（四）电缆穿管敷设在进行电缆穿管敷设时，要选择合适管径的管道，并确保管道内部光滑无毛刺。

电缆在管内不得有接头，且要预留一定的裕量。

在电缆敷设过程中，要做好标识工作。

每隔一定距离，要在电缆上悬挂标识牌，标明电缆的型号、规格、起点和终点等信息，以便于日后的维护和管理。

三、施工中的质量控制为了保证电缆敷设的质量，施工过程中要进行严格的质量控制。
