cad考试试题库及参考答案一、选择题（共 20 题，每题 2 分）1、在 CAD 中，以下哪个快捷键可以用于重复上一个命令？（）A Enter 键B Space 键C Esc 键D Ctrl ＋ Z 键答案：A2、要绘制一个半径为 50 的圆，以下命令正确的是（）A CIRCLE 50B CIRCLE （50)C CIRCLE, 50D CIRCLE, （50)答案：B3、在 CAD 中，取消命令执行的快捷键是（）A Enter 键B Esc 键C Space 键D Ctrl ＋ C 键答案：B4、以下哪种方法不能用于复制对象？（）A 复制（COPY）命令B 镜像（MIRROR）命令C 阵列（ARRAY）命令D 旋转（ROTATE）命令答案：D5、绘制直线时，若要指定直线的长度，应该在命令行输入（）A 距离值B 角度值C 坐标值D 以上都可以6、修剪命令（TRIM）的快捷键是（）A TRB TIC TMD TS答案：A7、在 CAD 中，以下哪个命令可以将对象沿水平方向或垂直方向移动？（）A 移动（MOVE）命令B 偏移（OFFSET）命令C 旋转（ROTATE）命令D 缩放（SCALE）命令答案：A8、若要在 CAD 中绘制一个正多边形，边数为 8，以下命令正确的是（）A POLYGON 8B POLYGON （8)C POLYGON, 8D POLYGON, （8)答案：B9、以下哪个命令可以用于创建矩形？（）A RECTANGB RECTANGLEC BOXD POLYGON答案：B10、延伸命令（EXTEND）的快捷键是（）A EXB EC EXTD ES11、要将一个对象旋转 45 度，以下命令正确的是（）A ROTATE 45B ROTATE （45)C ROTATE, 45D ROTATE, （45)答案：B12、以下哪个命令可以用于测量两点之间的距离？（）A DISTB AREAC LISTD ID答案：A13、缩放命令（SCALE）的快捷键是（）A SCB SC SSD CS答案：A14、在 CAD 中，图层的作用是（）A 方便管理图形B 改变图形颜色C 改变图形线型D 以上都是答案：D15、以下哪个命令可以用于修改对象的特性，如颜色、线型等？（）A PROPERTIESB CHANGEC MODIFYD EDIT答案：A16、图案填充命令（BHATCH）的快捷键是（）A BHB HC BHATD BHA答案：B17、要将图形保存为 dwg 格式，以下操作正确的是（）A 文件保存B 文件另存为C 文件输出D 文件打印答案：B18、以下哪个命令可以用于绘制圆弧？（）A ARCB CIRCLEC ELLIPSED POLYGON答案：A19、以下哪种坐标输入方式是绝对坐标？（）A ＠10,20B 10,20C 10,20D ＄10,20答案：B20、以下哪个命令可以用于创建文字？（）A TEXTB DTEXTC MTEXTD 以上都是答案：D二、填空题（共 10 题，每题 2 分）1、 CAD 软件的全称是________。
*简答题(1)使用 Sketch 命令绘制了一些线，若想在新地点持续绘制，如何将笔挪动到新的地点而在挪动过程中不进行绘制(2) 射线和结构线有何差别(3) 假如正交方式封闭，使用射线的[垂直 ] 选项结果如何二、简答题：*这是因为点的款式不对，默认的点款式就是一个点，与线重合在一同，自然看不见。
*没有相应的字体文件。
*从头设置绘图界线，或将图再生成一下。
*这是因为没有设置相应的捕获方式。
*能够用 RE命令就会显示出圆形了！还有就是用 VIEWRES命令把变量设置大点！*比率因子只对设置它的标明起作用，整体比率对所有的标明起作用。
二、简答题 (18 分)*为何用点的平分时，没有出现点*在输入汉字时为何出现 '' ，怎能样解决*当屏幕出现临时没法挪动时，怎么办*为安在状态栏的 '对象捕获 '选中的状况下，出现特别点没法捕获的现象*圆在放大时，出现多边形的状况如何解决写出操作的完好过程。
*在标明时的比率因子与整体比率如何控制*简答题(1)[多段线 ] 命令中的 [ 半宽 ]和 [全宽 ] 选项有何差别(2) 举出在部署多线时不一样对齐方式的结果。
(3) 关于多线元素线的偏移值来说， 5 和 -5 的差别是 ()。
第1 章认识 AutoCAD(1)AutoCAD 是一个用于什么的软件答：主要用于工程设计。
(2)在 AutoCAD 中如何激活命令答：能够经过下拉菜单、工具栏、命令行、右键菜单等方式激活命令。
(3)AutoCAD 中工具栏是固定不变的吗答：不是，能够依据需要翻开或封闭某一项工具栏，也能够拖动其地点，还能够使其固定或浮动显示。
(4)默认状态下重复履行上一个命令的最快方法是()。
答：回车键(或空格键 )。
(5)如何停止一个命令的履行答：ESC键。
(6)什么快捷键能够在AutoCAD 翻开的多个文档间切换答：用Ctrl+Tab 键或 Ctrl+F6 键。
(7)用什么方法能够更快捷的实现显示的缩放和平移答：用鼠标滚轮，关于一般的两键单滚轮鼠标，在随意状态下(包含命令履行过程中)转动鼠标滚轮能够实现显示的缩放，按下鼠标滚轮能够实现显示的平移。

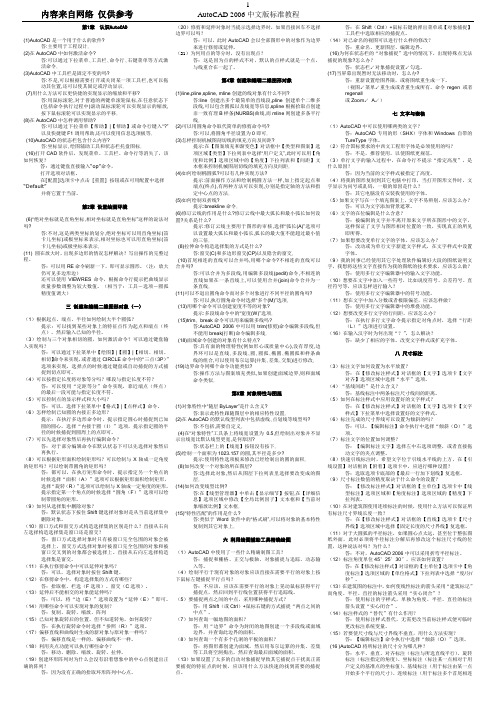

内容来自网络仅供参考AutoCAD 2006中文版标准教程第1章认识AutoCAD(1)AutoCAD是一个用于什么的软件?答:主要用于工程设计｡(2)在AutoCAD中如何激活命令?答:可以通过下拉菜单､工具栏､命令行､右键菜单等方式激活命令｡(3)AutoCAD中工具栏是固定不变的吗?答:不是,可以根据需要打开或关闭某一项工具栏,也可以拖动其位置,还可以使其固定或浮动显示｡(7)用什么方法可以更快捷的实现显示的缩放和平移?答:用鼠标滚轮,对于普通的两键单滚轮鼠标,在任意状态下(包括命令执行过程中)滚动鼠标滚轮可以实现显示的缩放,按下鼠标滚轮可以实现显示的平移｡(8)在AutoCAD中怎样调用帮助?答:可以通过下拉菜单【帮助】|【帮助】或命令行键入“?”以及快捷键F1调用帮助,还可以使用信息选项板等｡(10)AutoCAD的状态栏包含什么内容?答:坐标显示､绘图辅助工具和状态栏托盘图标｡(16)打开CAD软件后，发现菜单、工具栏、命令行等消失了，该如何恢复？答：通过键盘直接输入“op”命令，打开选项对话框。
在[配置]选项卡中点击[重置] 按钮或在可用配置中选择“Default”并将它置于当前。
第2章设置绘图环境(6)“绝对坐标就是直角坐标,相对坐标就是直角坐标”这样的说法对吗?答:不对,这是两类坐标的划分,绝对坐标可以用直角坐标(笛卡儿坐标)或极坐标来表示,相对坐标也可以用直角坐标(笛卡儿坐标)或极坐标来表示｡(11) 圆在放大时，出现多边形的情况怎样解决？写出操作的完整过程。
答：可以用RE命令刷新一下，即可显示圆形。
（注：放大仍可见多边形边）还可以使用VIEWRES命令，根据命令行提示把曲线显示质量参数调整为较大数值。
（相当于：工具－选项－圆弧精度值调大）三创建和编辑二维图形对象（一）（1）根据起点、端点、半径如何绘制大半个圆弧？提示：可以找到某些对象上的特征点作为起点和端点（终点），然后输入已知的半径。

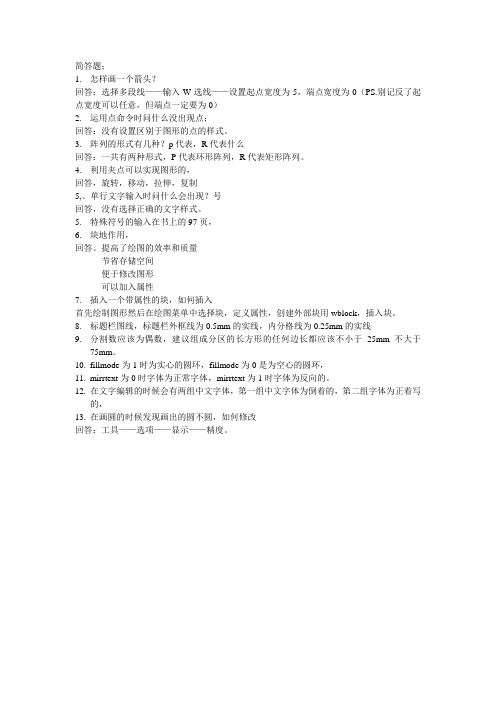

简答题；
1.怎样画一个箭头？
回答：选择多段线——输入W选线——设置起点宽度为5，端点宽度为0（PS.别记反了起点宽度可以任意，但端点一定要为0）
2.运用点命令时问什么没出现点；
回答：没有设置区别于图形的点的样式。
3.阵列的形式有几种？p代表，R代表什么
回答：一共有两种形式，P代表环形阵列，R代表矩形阵列。
4.利用夹点可以实现图形的，
回答，旋转，移动，拉伸，复制
5,。
单行文字输入时问什么会出现？号
回答，没有选择正确的文字样式。
5.特殊符号的输入在书上的97页，
6.块地作用，
回答。
提高了绘图的效率和质量
节省存储空间
便于修改图形
可以加入属性
7.插入一个带属性的块，如何插入
首先绘制图形然后在绘图菜单中选择块，定义属性，创建外部块用wblock，插入块。
8.标题栏图线，标题栏外框线为0.5mm的实线，内分格线为0.25mm的实线
9.分割数应该为偶数，建议组成分区的长方形的任何边长都应该不小于25mm不大于
75mm。
10.fillmode为1时为实心的圆环，fillmode为0是为空心的圆环，
11.mirrtext为0时字体为正常字体，mirrtext为1时字体为反向的。
12.在文字编辑的时候会有两组中文字体，第一组中文字体为倒着的，第二组字体为正着写
的，
13.在画圆的时候发现画出的圆不圆，如何修改
回答：工具——选项——显示——精度。

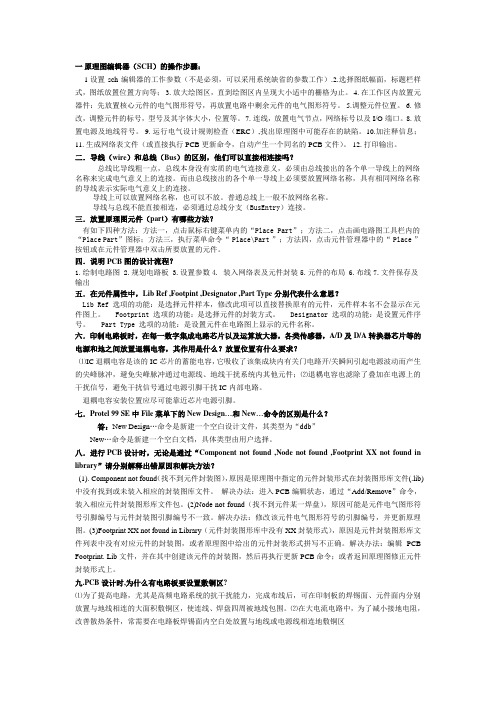

一原理图编辑器（SCH）的操作步骤：1 设置sch编辑器的工作参数（不是必须，可以采用系统缺省的参数工作）.2.选择图纸幅面，标题栏样式，图纸放置位置方向等； 3. 放大绘图区，直到绘图区内呈现大小适中的栅格为止。
4. 在工作区内放置元器件：先放置核心元件的电气图形符号，再放置电路中剩余元件的电气图形符号。
5.调整元件位置。
6. 修改，调整元件的标号，型号及其字体大小，位置等。
7. 连线，放置电气节点，网络标号以及I/O端口。
8. 放置电源及地线符号。
9. 运行电气设计规则检查（ERC）,找出原理图中可能存在的缺陷。
10.加注释信息；11. 生成网络表文件（或直接执行PCB更新命令，自动产生一个同名的PCB文件）。
12. 打印输出。
二．导线（wire）和总线（Bus）的区别，他们可以直接相连接吗？总线比导线粗一点，总线本身没有实质的电气连接意义，必须由总线接出的各个单一导线上的网络名称来完成电气意义上的连接。
而由总线接出的各个单一导线上必须要放置网络名称，具有相同网络名称的导线表示实际电气意义上的连接。
导线上可以放置网络名称，也可以不放。
普通总线上一般不放网络名称。
导线与总线不能直接相连，必须通过总线分支（BusEntry）连接。
三．放置原理图元件（part）有哪些方法？有如下四种方法：方法一，点击鼠标右键菜单内的“Place Part”；方法二，点击画电路图工具栏内的“Place Part”图标；方法三，执行菜单命令“ Place\Part ”；方法四，点击元件管理器中的“ Place ”按钮或在元件管理器中双击所要放置的元件。
四．说明PCB图的设计流程？1.绘制电路图2.规划电路板3.设置参数4. 装入网络表及元件封装5.元件的布局6.布线7.文件保存及输出五．在元件属性中，Lib Ref ,Footpint ,Designator ,Part Type分别代表什么意思？Lib Ref 选项的功能：是选择元件样本，修改此项可以直接替换原有的元件，元件样本名不会显示在元件图上。

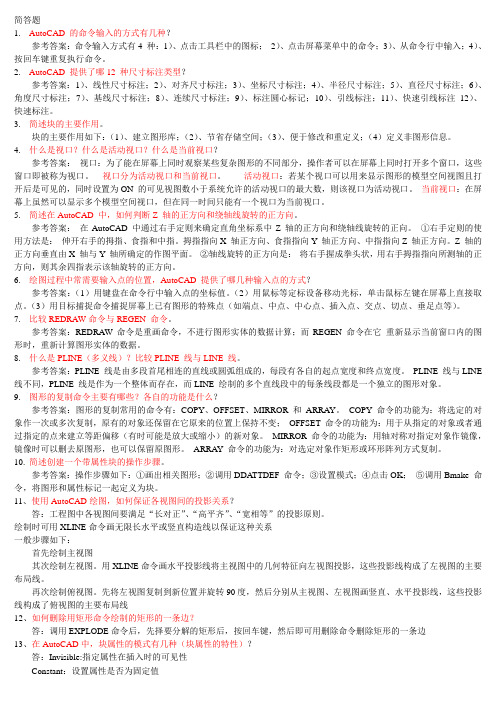

简答题1.AutoCAD 的命令输入的方式有几种？参考答案：命令输入方式有4 种：1）、点击工具栏中的图标；2）、点击屏幕菜单中的命令；3）、从命令行中输入；4）、按回车键重复执行命令。
2.AutoCAD 提供了哪12 种尺寸标注类型？参考答案：1）、线性尺寸标注；2）、对齐尺寸标注；3）、坐标尺寸标注；4）、半径尺寸标注；5）、直径尺寸标注；6）、角度尺寸标注；7）、基线尺寸标注；8）、连续尺寸标注；9）、标注圆心标记；10）、引线标注；11）、快速引线标注12）、快速标注。
3.简述块的主要作用。
块的主要作用如下：（1）、建立图形库；（2）、节省存储空间；（3）、便于修改和重定义；（4）定义非图形信息。
4.什么是视口？什么是活动视口？什么是当前视口？参考答案：视口：为了能在屏幕上同时观察某些复杂图形的不同部分，操作者可以在屏幕上同时打开多个窗口，这些窗口即被称为视口。
视口分为活动视口和当前视口。
活动视口：若某个视口可以用来显示图形的模型空间视图且打开后是可见的，同时设置为ON 的可见视图数小于系统允许的活动视口的最大数，则该视口为活动视口。
当前视口：在屏幕上虽然可以显示多个模型空间视口，但在同一时间只能有一个视口为当前视口。
5.简述在AutoCAD 中，如何判断Z 轴的正方向和绕轴线旋转的正方向。
参考答案：在AutoCAD 中通过右手定则来确定直角坐标系中Z 轴的正方向和绕轴线旋转的正向。
①右手定则的使用方法是：伸开右手的拇指、食指和中指。
拇指指向X 轴正方向、食指指向Y 轴正方向、中指指向Z 轴正方向。
Z 轴的正方向垂直由X 轴与Y 轴所确定的作图平面。
②轴线旋转的正方向是：将右手握成拳头状，用右手拇指指向所测轴的正方向，则其余四指表示该轴旋转的正方向。
6.绘图过程中常需要输入点的位置，AutoCAD 提供了哪几种输入点的方式？参考答案：（1）用键盘在命令行中输入点的坐标值。
（2）用鼠标等定标设备移动光标，单击鼠标左键在屏幕上直接取点。
cad作图试题及答案CAD作图试题一、选择题1. 在CAD中，以下哪个命令用于创建圆？A. CIRCLEB. RECTANGLEC. POLYGOND. ELLIPSE答案：A2. 如何在CAD中选择多个对象？A. 按住Ctrl键并单击每个对象B. 按住Shift键并单击每个对象C. 按住Alt键并单击每个对象D. 单击并拖动鼠标选择区域答案：A二、填空题1. 在CAD中，使用____命令可以绘制直线。
答案：LINE2. 若要将一个对象复制到另一个位置，可以使用____命令。
答案：COPY三、简答题1. 描述在CAD中如何创建一个矩形。
答案：要创建一个矩形，首先使用RECTANG命令，然后指定矩形的起点，接着指定矩形的对角点。
2. 解释在CAD中如何使用修剪命令。
答案：使用修剪命令（TRIM），首先选择修剪命令，然后选择要修剪的对象，最后选择要修剪掉的部分。
四、绘图题1. 根据以下尺寸绘制一个圆形和一个矩形。
- 圆形半径：50单位- 矩形长：100单位，宽：50单位答案：请在CAD软件中按照给定的尺寸绘制一个圆形和一个矩形。
2. 绘制一个等边三角形，边长为75单位，并在三角形的每个顶点上绘制一个半径为10单位的圆。
答案：在CAD软件中，首先绘制一个边长为75单位的等边三角形，然后在每个顶点上绘制一个半径为10单位的圆。
五、综合应用题1. 使用CAD绘制一个简单的房屋平面图，包括客厅、厨房、卧室和卫生间。
答案：在CAD软件中，首先绘制房屋的外轮廓，然后分别绘制客厅、厨房、卧室和卫生间的区域，确保每个区域的尺寸和布局符合设计要求。
2. 根据给定的尺寸绘制一个楼梯平面图，包含台阶和平台。
答案：在CAD软件中，根据给定的尺寸绘制台阶和平台，确保每个台阶的高度和宽度一致，平台的尺寸符合设计要求。
cad知识试题及答案一、单选题（每题2分，共10分）1. CAD的全称是什么？A. Computer-Aided DesignB. Computer-Aided DrawingC. Computer-Aided DevelopmentD. Computer-Aided Designing答案：A2. 在CAD软件中，通常用来选择对象的命令是什么？A. SELECTB. PICKC. CHOOSED. POINT答案：A3. 下列哪个不是CAD软件中常用的图层属性？A. 颜色B. 线型C. 线宽D. 透明度答案：D4. 在CAD中，用于创建直线的命令是什么？A. LINEB. STRAIGHTC. DRAWD. CREATE答案：A5. CAD软件中，用来缩放视图的命令是什么？A. ZOOMB. SCALINGC. EXPANDD. MAGNIFY答案：A二、多选题（每题3分，共15分）1. CAD软件可以用于以下哪些领域？A. 建筑B. 机械设计C. 电子电路设计D. 游戏开发答案：A B C2. 在CAD软件中，以下哪些操作可以改变对象的大小？A. SCALEB. STRETCHC. MOVED. ROTATE答案：A B3. 下列哪些是CAD软件中常用的绘图工具？A. 直线B. 圆C. 文本D. 表格答案：A B C4. CAD软件中，以下哪些命令可以用来复制对象？A. COPYB. OFFSETC. ARRAYD. MIRROR答案：A C D5. 在CAD中，以下哪些选项是打印图纸时需要设置的？A. 纸张大小B. 打印比例C. 线型D. 颜色答案：A B三、判断题（每题1分，共5分）1. CAD软件只能用于二维绘图。
（错误）2. CAD软件中的图层可以设置不同的颜色和线型。
（正确）3. CAD软件中的“撤销”命令是UNDO。
（正确）4. CAD软件中的“保存”命令是SAVE。
（正确）5. CAD软件中的“打印”命令是PRINT。
cad考试试题及答案CAD考试试题及答案一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 以下哪个选项不是AutoCAD图层属性的一部分？A. 颜色B. 线型C. 线宽D. 填充图案答案：D3. 在AutoCAD中，如何快速切换当前图层？A. 使用“LAYER”命令B. 使用“LAYER”工具栏C. 使用“LAYER”菜单D. 使用“LAYER”快捷键（F2）答案：D4. 以下哪个AutoCAD命令用于创建圆？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A5. 在AutoCAD中，如何快速缩放以显示整个绘图区域？A. 使用“ZOOM”命令B. 使用“ZOOM”菜单C. 使用“ZOOM”工具栏D. 使用“ZOOM”快捷键（Z 然后 E）答案：D6. 以下哪个命令不是AutoCAD中的修改命令？A. MOVEB. COPYC. ARRAYD. OFFSET答案：C7. 在AutoCAD中，如何创建一个矩形？A. 使用“RECTANGLE”命令B. 使用“POLYGON”命令C. 使用“LINE”命令D. 使用“CIRCLE”命令答案：A8. 以下哪个选项是AutoCAD中的单位设置？A. 英寸B. 毫米C. 米D. 所有选项都是答案：D9. 在AutoCAD中，以下哪个命令用于创建多段线？A. PLINEB. SPLINEC. ARCD. CIRCLE答案：A10. 以下哪个选项不是AutoCAD中的图形对象？A. 点B. 线C. 面D. 颜色答案：D二、填空题（每题2分，共10分）1. 在AutoCAD中，使用________命令可以测量两点之间的距离。
答案：DIST 或 MEASURE2. 要将一个对象复制到另一个位置，可以使用________命令。
答案：COPY3. 在AutoCAD中，________命令允许用户创建具有不同半径的圆弧。
1、简述块的优点。
答：（1）建立用户图形库，提高绘图速度；（2）修改方便；（3）节省存储空间；（4）加入属性信息。
2、AutoCAD中图层有哪些特点？答：（1）用户可以在一幅图形中定义任意数量的图层。
系统对图层的数目没有限制，对每一图层上的对象也没有任何限制；（2）每个图层有一个名字；（3）用户只能在当前图层上绘制图形，但用户可以对位于不同图层上的对象同时进行编辑操作；（4）各图层具有相同的坐标系、绘图界限、显示是的缩放倍数；（5）用户可以对各图层进行打开、关闭、冻结、解冻、锁定或解锁等操作；（6）可以设置各自层的颜色、线型。
3、什么是线型比例因子？答：AutoCAD的线型是一系列具有确定长度的短划、空格及点的组合的复合。
显然，对不同比例的图形这“确定的长度”也应有相应的改变，这种改变的比例叫做线型比例因子。
4、已经完成对一直线绘制等分点的操作，但是屏幕上仍然只是一条直线，并没有显示等分点，这是什么原因？答：这是因为点的样式设置不对，系统默认的点样式就是一个点，与线重合在一起，所以看不见。
5、单行文本命令在标注文本是只能标注出一行文本，对吗？答：不对。
单行文本命令在标注文本是也可以标注多行文本，但是文本的每一行都是一个独立的对象，可以进行单独编辑。
6、创建相同的图形对象的命令有哪些？答：复制copy、镜像mirror、偏移offset、阵列array。
7、什么是尺寸标注文本样式？答：尺寸标注中要使用数字、字符等文本，当然也需要对这些文本设定文本样式，此谓之尺寸标注文本样式。
8、什么是块爆破（分解）？答：把“块”，等对象重新转换为组成它的各单一实体的操作叫做块爆破或“块”分解。
9、在AutoCAD中，使用solid命令，输入相同的坐标，由于输入点的顺序不同，会得到相同形状的填充区域吗？答：不一定。
10、射线与构造线有何不同？答：射线是指从发射点开始的无限长的直线；构造线是指两端都可无限延长的直线。
1．请简述AutoCAD中模型空间与图纸空间的区别。
模型空间是指按实际尺寸绘制二维或三维图形的，而图纸空间就是一张二维图纸，用
于在绘图输出前设计模型的布局，确定模型在图纸中的位置。
2．在AutoCAD中有哪几种命令执行方式？试区别各个方式之间的不同
通过菜单命令绘图：通过选择下拉菜单中的菜单命令或鼠标右键快捷菜单中相应的命
令来进行绘图。
通过工具按钮绘图：即是在工具栏上单击与所要执行的命令对应的工具按钮，然后按
照命令行提示依次完成绘图操作。
通过命令形式绘图：即是指在命令行中输入要执行的命令，按【Enter】键后按命令行
提示依次完成绘图。
3．如何快速执行前一次或前几次执行的命令？
在命令行为“命令:”提示状态时直接按【Enter】键或空格键，系统将自动执行前一次执
行的命令。
按键盘上的【↑】方向键，依次向上翻阅前面在命令行中所输入的数值或
命令，当命令行出现需要执行的命令后按【Enter】键或空格键即可快速执行前几次的
命令。
4．试简述图层的主要功能及含义。
图层相当于图纸绘图中使用的重叠图纸，将各个组成部分分别创建到不同的图层上，
若要对某个对象进行编辑，则只需选中相应图层上的对象即可，从而提高作图效率。
5．如何设定图层的颜色、线型及线宽特性？试简述其操作方法。
在“图层特性管理器”对话框中单击“颜色”特性图标，“选择颜色”
在“图层特性管理器”对话框中单击“线型”特性图标，“选择线型”
在“图层特性管理器”对话框中单击“线宽”特性图标，“线宽”
6．如何设置当前图层？
在“图层特性管理器”对话框中选中需置为当前的图层，单击“当前”按钮。
7．如何保存及调用图层状态？
“图层特性管理器”“保存状态”输入名称特效状态，点击“确定”
“图层”“图层状态管理器”“输入图层状态”“打开”
8.AutoCAD 2004中有哪几种选择对象的方式（至少8种），并说出各种选择方式的使
用方法。
窗口：以两个点确定一个矩形窗来选择对象，窗内的对象即是被选中的对象。
上一个：选中最后绘制的图形对象。
窗交：该方式与“窗口”选择基本相同，只是在此选择方式下，窗口内或与窗口四边相交的图形都将被选中。
全部：将当前窗口中的所有对象都
选中，但锁定、关闭或冻结图层上的对象不能被选择。
栏选：构造任意折线，只要与
该折线相交的对象都会被选中。
该方式对于选择不连接的长串对象非常有用。
类：该
方式只有在使用应用程序为对象添加了特征分类且存在相关联的分类（xml）文件时才
可用。
添加：当还有少数的对象没有被选中时，就可以使用该方式将没有选中的对象
添加到选择集中。
删除：当选中的一些对象不需要选中时，就用该方式减去一个或多
个选择对象。
9.复制对象有哪些方法？列出各种方法的特点。
直接复制对象（copy）绘制出一个或多个相同的实体;镜像复制对象（mirror）生成与
所选对象相对称的图形;偏移复制对象（offset）根据已有的直线绘制平行线，也可以
根据已有的图形绘制出与其相似的同心图形;阵列复制对象（array）一次将所选择的实
体阵列复制为多个相同的实体
10.请简述为对象创建填充图案以及设定孤岛检测样式的一般操作方法。
选择[绘图] [图案填充]菜单命令。
图案：在该下拉列表框中选择要填充的图案.角度：指定图案填充到图形中的倾斜角度。
比例：指定图案填充比例。
“高级”选项卡进
行孤岛检测样式选择，点击确定完成
11.夹点编辑与普通二维编辑命令有何区别？
夹点编辑命令不需要通过菜单、工具栏等方式来执行，该操作比起普通的二维编辑命
令相对方便一些，但该方式不适用于对大量的对象进行编辑操作。
12.如何修改对象颜色、线型和线宽特性？
选择[格式] [颜色]菜单命令“选择颜色”确定；选择[格式] [线型]菜单命令在“线型管
理器”选择“加载或重载线型”确定；选择[格式] [线宽]菜单命令选择可用线宽值“调
整显示比例”栏中调整线宽的显示比例确定
13如何创建新的文字样式，并为其设置字体、高度等参数？请简述其具体操作步骤。
选择[格式] [文字样式]菜单命令，在“文字样式”对话框的“字体”栏及“效果”栏中即可
对文字样式的参数进行设定。
确定
14什么是单行文字标注？什么是多行文字标注？如何编辑标注文字？
单行文字的特点是其每行文字都是独立的对象，可以单独对各行文字进行定位、修改
内容等编辑操作。
多行文字的特点是所有标注文字是一个整体，用户可对其进行整体
缩放等编辑操作。
可以分别对各个标注文字的格式进行设置，而不受文字样式的影响。
选择[修改] [对象] [文字] [编辑]菜单命令
14.简述设置、保存及调用打印参数的方法。
[文件] [页面设置]菜单命令“页面设置－模型”对话框单击“打印设备”选项卡选择打印
设备；选择[文件] [打印]菜单命令，打开“打印”对话框。
“页面设置名”栏中单击
“添加”按钮，打开“用户定义的页面设置”对话框。
在“新页面设置名”文本框中输入
打印参数保存的名称点击确定即可保存。
单击“输入”“从文件选择页面设置”对话框，在该对话框中选择已保存了打印参数设置的图形，单击打开需要要的参数，确定
15.简述建筑立面设计的3个阶段。
建筑立面设计的3个阶段分别是：方案设计阶段、初步设计阶段、施工图设计阶段。
方案设计阶段的立面图一般根据平面图设计方案，在完成草图后，再到计算机上绘图。
初步设计阶段的建筑立面设计是以方案设计阶段的立面图、城市规划要求、甲方造型
要求及总体初步方案造型为根据，对单体建筑立面设计的具体化。
施工图设计阶段是指在方案设计阶段及初步设计阶段的立面图基础上确定墙体、门窗、阳台、雨篷、踏步、散水、女儿墙等建筑部件的准确形状、尺寸、材料、色彩及施工
方法。
16.简述各向独立绘制立面图的步骤。
答：第一步：准备绘制立面图的平面图素；第二步：绘制墙体立面；第三步：绘制门
窗立面；第四步：绘制其他部件立面。
17.简述建筑总平面图包含的内容。
总平面图内容主要包括原有地形、地貌、地物、建筑物、构筑物、建筑红线、用地红线，新建筑道路、绿化与环境规划、建筑小品及新建建筑等。
如要绘制施工图纸，还
应该有大地标高定位点、经纬度、指北针、风玫瑰图、尺寸标注与标高标注、层数标
注以及设计说明等辅助说明性图素。
18.简述出绘制建筑总平面图的一般步骤。
绘图准备地形图的绘制地物的绘制原有建筑的绘制红线的绘制辅助图素的绘制新
建建筑与道路的绘制绿化与配景的绘制指北针与风玫瑰的绘制。
