手拉液压搬运车ppt课件

第五节 厂内驾驶员职业道德和岗位职责
一.厂内驾驶员职业道德 公平竞争是指驾驶员在开展业务中自觉遵守职业
道德规范,遵守诚信原则而进行公平,平等的竞争. 要想提高驾驶员队伍的整体素质,就必须加强学习
提高各类机动车驾驶员的安全意识,守法意识,职业道 德意识,技能意识为重点的整体素质.一名合格的机动 车驾驶员可以历经很长的驾驶里程,具有十几年几十 年驾令而不出交通事故,其原因就在于这名驾驶员具 有较高的驾驶职业道德,严格遵守职业道德规范.
要使火花塞正常工作,应使其裙部保持5000~7500C,该温度 称为火花塞的自净温度. 第八节 润滑系
二.润滑系组成与润滑油路 (3)限压阀及旁通阀 限压阀限制最高油压.旁通阀是避免因滤清器堵塞而使主油 道供给中断的装置. (5)机油散热器 保持润滑油油温在正常工作范围内(700~900C)内. 六.发动机用机油 通常汽油机北方地区夏季使用QD15W-40汽油机机油, 冬季使用QD10W-30汽油机机油.
外)行驶,由动力装置驱动或牵引,最大行驶速度(设 计值)大于5公里/小时或具有起升,回转,翻转等工 作装置的机动车辆.
四.常用场(厂)内机动车辆 2.牵引车
以内燃机或蓄电池为动力,装有橡胶轮胎,车辆后端 装有牵引连接装置,用来在地面上牵引其它车辆的工 业车辆.如内燃牵引车,蓄电池牵引车. 3.观光车
离合器 变速器
万向节 驱动桥差速器
传动轴
主减速器
半轴
图4-1-1 典型机械式传动系组成
离合器的作用: (1)平稳起步 (2)换挡平顺 (3)防止传动系过载
飞轮
压盘
离合器踏板 飞轮
小 循 环 水 管
节 温 器
水 温 表
水 温 传 感 器 水 套 分 水 管

叉车安全操作说明
8）、货叉升起时，不要驾驶叉车，以防造成货物坠落叉车倾翻。9）、确保叉车与路边或平台边缘有足够的安全距离，以防止叉车跌落。 10）、不得改造叉车，遵照使用指南进行每天检修和定期检修；当叉车有损坏或故障 时，停止操作叉车进行维修；叉车被彻底检修前，不能操作叉车；检查电气系统 时，关闭钥匙开关并拔出蓄电池插头 2、操作规范： 1）、叉车只可以搬运重量在额定起重量以下的货物；超负荷搬运时，后轮极易离地， 此时，转向就无法控制，即以导致事故发生。2）、叉车堆垛时必须确保货物排放得安全和稳固，货叉要准确地插入托盘/栈板，同 时使货物重心与叉车中心保持一致，否则易引起货物坠落，叉车倾翻。 3）、货物高度不能超过挡货架，否则易引起货物向操作人员方向滑落，操作员可能会 被货物砸伤。4）、搬运超长、超宽货物时，驾驶要特别小心，减速行驶，慢速转向和升降；注意货 物平衡，同时尽量放低货物；配备适当的加长加宽货叉架；使用尺寸和强度均合 适的托盘/栈板来承载货物；确保货物固定在托盘/栈板上，并具有合适的形状。 货物超宽时，行驶时要注意避免碰上路边两侧的物体。
叉车安全培训
do
something
目录
一、叉车分类二、叉车安全操作说明三、电瓶叉车充电及保养注意事项四、收料码头叉车安全作业说明五、叉车及叉车操作证年审六、叉车驾驶常见违规现象
叉车分类
公司有四类叉车:手动液压车、电动搬运车、前移式叉车、平衡重式叉车。一、手动液压车（牛车）1、特点 性能可靠,操作灵活。该车型可以通过采用液压油和油封不同，可在 零下30℃左右的冷库内作业。2、技术参数
二）、安全操作规程:1、操作员不准酒后开车、超重、超高、超速行驶，禁止急刹车、急转弯。禁止进入存 放溶剂及可燃性气体之场所.2、车辆安全装置必须齐全完好，各部件灵敏有效，技术性能良好，严禁车辆带病行驶。3、保持标准行驶状态，行驶时货叉离地10-20cm，停止时降至地面，行驶在较差道路 情况下作业时，其重要适当减轻，并应降低行驶速度。4、叉车行驶中，如电控器失控，则及时断开总电源。5、电动车辆使用中特别应注意及时对蓄电池充电和蓄电池的正确维护。蓄电池充电时 要注意方法，既要使蓄电池充足电，又不能造成蓄电池过量充电。6、在电动车辆操作中，尽量少使用长时间长距离加速，当车辆起步，速度提升后，稳 住加速踏板，如路况较好，车辆会继续加速。车辆需减速时，放松加速踏板，轻踏 制动踏板，这样可充分利用减速的能量，如果车辆具有再生制动功能，即可使减速 时的动能得以回收。车辆在坡道下行时，不要断开驱动电动机的电路，轻轻踩下制 动踏板，使车辆运行于再生制动状态，利用车辆下行的动能，减少蓄电池的能量消 耗。7、车辆运行中，切勿将“前进、倒退”的方向开关误当作转向开关。除非需要紧急减 速，否则不要直接将制动踏板踏到底。车辆运用过程中，发现电池电量不足时(可 通过电量表、电源亏电指示灯和其他报警装置得到)，应尽快对蓄电池进行充电， 防止蓄电池过量放电。8、车辆运行中，切勿在高速行驶过程中，经常采取紧急制动,否则会对刹车总成、驱 动轮造成巨大的摩擦，缩短刹车总成、驱动轮的使用寿命,甚至损坏刹车总成、驱 动轮。

构，由货叉、链条、油缸等组 成，负责货物的升降、倾斜和移
动。
装载系统的设计应保证操作简便、 灵活、安全可靠，能够适应各种
不同形状和尺寸的货物。
需要定期检查链条的张紧度和油 缸的工作状态，以及货叉的磨损
程度和支撑稳定性。
03
叉车操作安全规范
安全防护措施
01
06
叉车发展趋势与展望
智能化叉车
要点一
总结词
智能化叉车是未来发展的趋势，通过引入人工智能、物联 网、大数据等技术，实现叉车的自主导航、智能调度、远 程监控等功能，提高作业效率和安全性。
要点二
详细描述
随着科技的不断进步，智能化叉车已成为行业发展的必然 趋势。智能化叉车具备自主导航、智能调度、远程监控等 功能，能够实现高效、准确的货物搬运，并降低人工操作 的风险。通过引入人工智能、物联网、大数据等技术，智 能化叉车能够实现与人、货、场之间的智能交互，进一步 提高作业效率和安全性。
02
液压叉车的基本结构
液压系统
液压系统是液压叉车的核心组成 部分，负责传递动力，控制叉车
的升降、倾斜和转向等动作。
液压系统由液压油、油泵、油缸、 阀门等组成，通过油泵将液压油 压缩，再通过阀门控制油缸的伸
缩，实现各种动作。
液压系统的维护和保养对于叉车 的正常运行至关重要，需要定期 检查液压油的清洁度和油泵、油
缸等部件的工作状态。
发动机
发动机是液压叉车的动力源，负责为叉车提供动力。
发动机的类型和型号根据叉车的用途和性能要求而定，常见的有柴油发动机和汽油 发动机。
发动机的保养和维护对于叉车的正常运行至关重要，需要定期更换机油、清洗空气 滤清器等。
转向系统
转向系统负责控制液压叉车的 转向，由方向盘或操纵杆等控 制部件和转向油缸等执行部件 组成。

（二）堆垛车的种类
1.手动堆垛车不附带任何动力装置，完全靠人力推拉升降，周转半径小，起升费力。主要用于轻小物品的堆垛。
2.半电动堆垛车无驱动装置，水平上的位移需要靠人力来完成，提升装置通过电动来实现升降。周转半径小，灵活方便。主要作用是起到升降的功能，用于装车卸货、仓库堆货架、高空取料等只需要小范围移动的操作。
装卸搬运分类方法
小类
装卸搬运设备名称
按设备有无动力划分
重力式装卸搬运设备
滚轮式输送机、皮带输送机
动力式装卸搬运设备
叉车、堆垛机、巷道式起重机
人力式装卸搬运设备
手动葫芦、手推车、托盘车
按设备的作业性质划分
装卸机械
手动葫芦、
搬运机械
手推车、滚轮式输送机、皮带式输送机、托盘车
装卸搬运机械
叉车、堆垛机、巷道式起重机
2.门式起重机 门式起重机又被称为带腿的桥式起重机或龙门起重机。是桁架结构的起重设备，起重量较大，可达300吨以上，可在载荷状态下移动，同时完成装卸和搬运两项作业。此外，门式起重机有时有较长的悬臂，悬臂可伸离支脚轨道范围，扩大作业面积，覆盖火车装卸区和汽车或船舶装卸区。
图4-28 门式轨道式起重机
柴油机式叉车
液化石油式叉车
电动机式叉车
以蓄电池为动力，操作简单，不排放气体，无噪音，在仓库、配送中心采用较多。
手动式叉车
无动力，使用、维护简单，起重量较低
（二）按功能不同划分 1.平衡重式叉车车体前方装有升降货叉、车体尾部装有平衡重块的起升车辆。自重大、轮距大、行走稳定，转弯半径大。
2.前移式叉车作业时，重心在四个轮的支撑面上，比较稳定。架或货叉可以前后移动，以便于取货与装卸。
图4-32 塔式起重机

第12页/共27页
（二）液压回路
举例：左图是某工作装置举升 油缸的液压控制原理图。 1.如将手动换向阀4置于左位 时，油缸作什么样的运动？ 2.如果换向阀4一直置于左位， 会有什么情况发生？ 3.如果在举升重物时平衡阀5 的下段油管突然破裂，会发生 油缸活塞杆突然下沉导致重物 坠落的情况吗？为什么？
第26页/共27页
谢谢您的观看！
第27页/共27页
• 上图是最基本的起升机构液压回路。在图示状态下，液 压泵的来油经换向阀中位卸荷回油箱，常闭式制动器在 弹簧作用下提供制动力矩，用以平衡起升载荷的悬停。
• 上升： • 上升制停：
第5页/共27页
• 下降： • 平衡阀中的顺序阀的作用，是当下降时在马达
的排油口产生足够的节流阻力，以平衡起升载 荷对马达的作用，从而限制机构的下降速度。 顺序阀所产生阻力的大小，取决于下降分支液 压油的压力。压力越大，阀的开度越大，阻力 越小。因此，可通过控制手动换向阀的开度来 改变机构下降分支的压力，从而实现对载荷下 降速度的控制。
由于在举升重物时平衡阀5的下段油管突然破裂油泵出来的高压油不能进入油缸的无杆腔那么油缸活塞在重物重力的作用下有向下运动的趋势使无杆腔的油压升高而有杆腔的油压降低由于平衡阀5的单向阀和顺序阀不导通油缸无杆腔的高压油不能流出所以油缸活塞杆不会突然下沉同样不会导致重物坠落
1 H
2
3
L 4
5 6
7 8
R
11
第14页/共27页
第15页/共27页
第16页/共27页
第17页/共27页
第18页/共27页
第19页/共27页
第20页/共27页
第21页/共27页
第22页/共27页
第23页/共27页

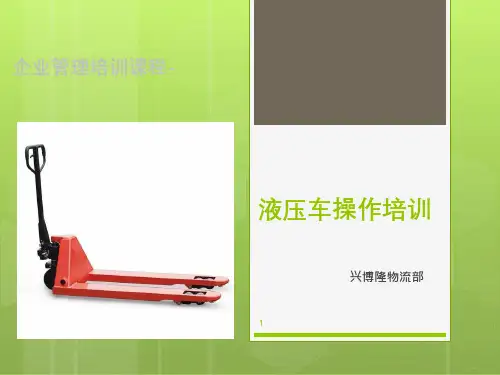

企业管理培训课程-
液压车操作培训
兴博隆物流部
1
2
何为液压车？
液压车，又称“地 牛”，是由人力或 电动驱动液压系统 来实现托盘货物的 起升和下降，并由 人力或电动拉动完 成搬运作业的机械 设备。
3
液压车的分类
标准类 不锈钢类 特殊类-纸卷搬运车 超低放类 高起升式 宽腿类 非标定制类
9
宽腿类
除了标准型车的所有 用灵活方便； 【2.叉腿与货叉分开 设计，满足双面托盘 （田字型托盘）的搬 运； 【3.宽腿设计，可满 足不同尺寸托盘的需 要；。
10
非标定制类
加宽型
加长型
11
其他类—称量车
搬运和称重同时 作业的电子秤重 车
12
电动液压车
适用于冷库及洁净度 要求比较高的场合， 如肉类加工、奶制品 加工、食品加工行业 等
6
特殊类-纸卷搬运车
适用于造纸、 包装印刷、纺 织等需要搬运 圆柱型货物的 行业。
也适用于化工 企业，用于原 料的搬运；
7
超低放类
低放型车适用 于托盘低矮、空 间狭窄的工作场 合电脑租赁。
8
高起升式
适用于众多模具生 产等车间，不但具 有液压搬运车移动 灵活的特点，更有 升高操作常规搬运 车200mm高度的优 点，一般高度能达 到900mm。
13
使用方法一
手柄内的控制杆 在处于水平位置 时，不触发液压 装置，在搬运时 应保持此位置。
手柄内的控制杆 在向上提起时， 触发降压装置， 使得提升的货物 回落地面。
手柄内的控制杆 在向下按起时， 触发升压装置， 反复升降控制杆 将物品提起，离 开地面。
14
使用方法二
地牛的牙叉插入托盘时，需要紧贴托盘或货物，并且 要放置在货物的中心位置，以保证承重均匀。

手动叉车分类
根据结构和用途的不同，手动叉车 可分为托盘式、堆高式、前移式等 多种类型。
手动叉车结构组成
01
02
03
主体部分
包括车架、门架、货叉等， 用于承载货物和提供稳定 性。
液压部分
包括液压泵、液压缸、控 制阀等，用于实现货物的 升降功能。
操纵部分
包括手柄、控制杆等，用 于控制叉车的方向和速度。
加强员工之间的互救意识培养，形成“人人 为我，我为人人”的良好氛围。
模拟演练活动
组织模拟演练活动，让员工在实际操作中掌 握自救互救的技能和方法。
THANKS
感谢观看
LEC评价法
采用作业条件危险性评价法（LEC）， 对危险源进行半定量风险评估，确定 风险等级。
预防措施建议
• 针对高风险等级的危险源，应立即采取措施进行整改，确保作业安全。 • 对于中等风险等级的危险源，应制定详细的安全管理计划，明确整改措施、责任人和完成时限。 • 针对低风险等级的危险源，应加强日常安全检查和监控，及时发现并处理潜在的安全问题。 • 提高操作人员安全意识和操作技能：定期开展安全教育培训，提高操作人员对危险源的辨识能力和风险防范意识。同时，
检查载货叉是否完 好，无严重磨损或 变形。
检查叉车外观是否 完好，无明显变形 或损坏。
检查液压系统是否 正常，无漏油现象。
确保操作人员穿戴 好安全帽、安全鞋 等防护用品。
正确使用手动叉车方法
将叉车停放在平坦、坚硬 的地面上，确保叉车稳定。
使用前调整叉车高度和宽 度，以适应货物尺寸。
将货物放置在叉车上，确 保货物重心在叉车中心线 上，防止货物倾斜或翻倒。
加强操作技能培训，确保操作人员熟练掌握手动叉车的操作技能和安全操作规程。

手动液压搬用车的设计1.手动液压搬用车简介1.1手动液压搬运车简介手动液压搬运车是一种无污染,无动力的装卸产品,属于叉车范畴，有结构紧凑,运输灵活,操作简单,回转半径小等特点。

适用于工厂,码头等处的货物搬运与堆垛。

对于那些有防火,防爆要求的油库,码头,仓库等更为适用。

手动液压堆高车配合托盘货箱，集装箱等可实现单元化运输，不仅减少了碰撞，划伤等情况，更减少了工作量及堆放面积，大大提高工作效率。

1.2设计的目的手动液压搬运车的机动灵活性强，能适应多变的装卸搬运要求，手动液压搬用车主要用在仓库内等高度的堆垛、取货作业，专门满足了额定起质量小、起身高度低的特别需求，在室内作业非常方便。

1.3设计的意义手动液压搬用车是应用十分广泛的流动式装卸搬运共工具，广泛应用于公路运输、铁路运输、水路运输等各部门和各工作场景。

多年来，由于成件货物的品类多、规格杂、外形不一、包装各异，所以对这些货种很难实现装卸作业机械化。

手动液压搬用车的问世，使这一难题得到解决，这不但保证了安全生产，而且暂用的劳动力大大减少，劳动强度大大降低，作业效率大大地提升，给从事装卸作业的劳动力节省了大量体力，同是给企业带来了显著的经济效益。

1.4手动液压搬用车的发展二战期间,由于搬运军事物质的需要,促进了手动液压搬运车的发展。

20世纪50年代，国内开始仿制前苏联的5t机械传动叉车。

60年代通过测绘仿制日本的叉车,同是也开创了我国的叉车行业，也使当时叉车的外观受日本叉车的影响较大，70年代行业联合设计,奠定了中国叉车行业的基础,影响深远。

80年代以来，解放思想,更新理念,引进技术，拓展了叉车的品种系列,大范围采用了宽视野门液力传动和动力传动转向等新技术。

90年代以来,一批中外合资与独资的企业，引进国外技术和技术国产化,提高了行业的技术水平，形成了产品的档次的多层次格局,使叉叉车行业百花齐放。

以大连叉车公司为首的国内叉车行业蓬勃发展，随着一拖、柳工、厦工、山推等著名企业的加入，伴随着当下的改制、兼并和许多外资企也及私营股份制企业的加盟，使得叉车行业进入了辉煌时期。

物流机械设备03 手动液压托盘搬运车
的使用与维护
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚

项目一 手动托盘搬运 车的操作与维护
任务实施
整箱
Байду номын сангаас整箱
手动托盘搬运车注意事项： 运
返
在操作过程中，注意不要碰到托盘底盘，不要发生其他碰撞。整个过程需注意安全，
防止轮胎压伤脚趾等。进叉时注意速度和方向，货叉前部对准托盘凹槽后，前推手
柄进叉，脚基本保持不动。
项目一 手动托盘搬运 车的操作与维护
任务描述
拉动或推行来完成搬运作业。它是托盘运输中最简便、最有效、最常见的搬运工具。
手动托盘搬运车虽然自动化和智能化水平不高，但它为人工搬运向机械化搬运的转化做出了
巨大的贡献。时至今日，它仍然被广泛应用于各项物流活动中。
手动托盘搬运车的操作与维护项目包括三个任务：
任务1叉取托盘
任务2空载绕桩
任务3载货定位
项目一 手动托盘搬运 车的操作与维护
5
扣分小计
得分小计
3
托盘货物与桩发生碰撞
5
4
托盘货物与桩发生碰撞，桩被设备或货物碰撞、碰倒
5
5
行进时起降货叉
2
空载绕桩、载货定位操作训练（45分）
6
行驶中货物跌落
10
7
停放时降叉，未使手动搬运车牵引杆扭转90°制动
2
8
手动搬运车未归位
1
9
作业过程中人员、设备、设施之间发生碰撞或者人员受伤
5
10
7S管理（30分）
项目目标
整箱
(1)能够准确描述手动托盘搬运车运的类型和不同用途。
整箱 返
(2)能够正确阐述手动托盘搬运车的主要结构。
(3)能够规范操作手动托盘搬运车叉取托盘，并完成货物的搬运作业。

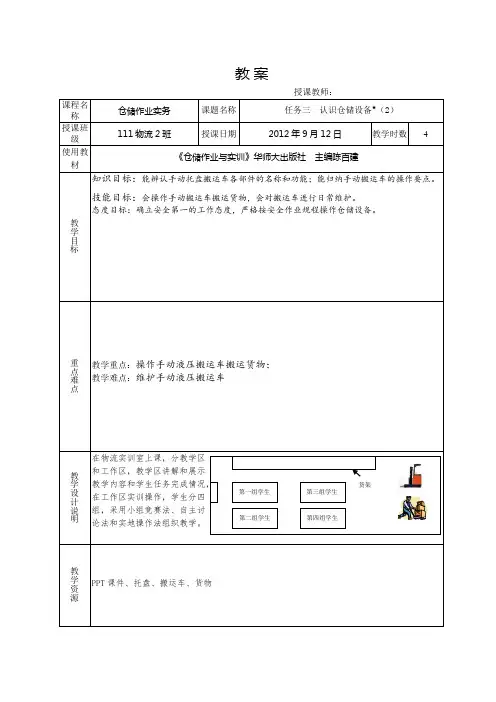

教案
授课教师：
课程名
称
仓储作业实务课题名称任务三认识仓储设备★（2）
授课班
级
111物流2班授课日期2012年9月12日教学时数 4 使用教
材
《仓储作业与实训》华师大出版社主编陈百建
教学目标知识目标：能辨认手动托盘搬运车各部件的名称和功能；能归纳手动搬运车的操作要点。

技能目标：会操作手动搬运车搬运货物，会对搬运车进行日常维护。

态度目标：确立安全第一的工作态度，严格按安全作业规程操作仓储设备。

重点难点教学重点：操作手动液压搬运车搬运货物；教学难点：维护手动液压搬运车
教学设计说明在物流实训室上课，分教学区和工作区，教学区讲解和展示教学内容和学生任务完成情况，在工作区实训操作，学生分四组，采用小组竞赛法、自主讨论法和实地操作法组织教学。

教
学资源PPT课件、托盘、搬运车、货物
货架
第一组学生
第二组学生第四组学生
第三组学生。
