CD4066四路电子开关集成电路

CD4017引脚图：CD4017 是5 位Johnson 计数器，具有10 个译码输出端，14（CL）、15（CR）、13（INH 或EN）输入端。

时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。

INH 为低电平时，计数器在时钟上升沿计数；反之，计数功能无效。

CR 为高电平时，计数器清零。

Johnson 计数器，提供了快速操作、2 输入译码选通和无毛刺译码输出。

防锁选通，保证了正确的计数顺序。

译码输出一般为低电平，只有在对应时钟周期内保持高电平。

在每10 个时钟输入周期CO 信号完成一次进位，并用作多级计数链的下级脉动时钟。

引出端功能符号：CO（12）：进位脉冲输渊；CL：时钟输入端；（RESEST）CR：清除端；INH（EN）：禁止端；Q0-Q9 计数脉冲输出端；VDD：正电源；VSS：地。

CD40110的引脚：Ya~Yg：七段码，高电平有效；CPD（CP-）：第七脚，减一、脉冲上升沿有效；CPU（CP+）：第九脚，加一、脉冲上升沿有效；LE：第六脚，高电平有效，锁存数据；CT（TE）：第四脚，高电平有效，禁止计数；CR（R）：第五脚，高电平有效，清除计数显示。

数字式频率计LM317：输出电压连续可调的集成稳压电源，输出电压在1.25－37V之间连续可调，输出最大电流可达1.5A。

工作原理：电路原理图见图1。

LM317输出电流为1.5A，输出电压可在1.25－37V之间连续调节，其输出电压由两只外接电阻R1、RP1决定，输出端和调整端之间的电压差为1.25V，这个电压将产生几毫安的电流，经R1、RP1到地，在RP1上分得的电压加到调整端，通过改变RP1就能改变输出电压。

注意，为了得到稳定的输出电压，流经R1的电流小于3.5mA。

LM317在不加散热器时最大功耗为2W，加上200×200×4mm3散热板时其最大功耗可达15W。

VD1为保护二极管，防止稳压器输出端短路而损坏IC，VD2用于防止输入短路而损坏集成电路。

常用模拟开关芯片型号与功能和应用介绍
1.CD4066:
CD4066是一种四路双开关模拟集成电路。

它可以用作高速CMOS开关、模拟信号开关和数字信号开关。

CD4066具有低电平阈值和高通串脉冲响
应等特性，可以通过外部电压来控制其开关状态。

其应用包括模拟开关、
数据路由、模拟选择器和模拟交换等。

2.MAX4617:
MAX4617是一种低电阻四路双开关。

它具有低电阻和低电平失真的特点，可用于模拟交换、模拟多路复用和模拟电流控制等应用。

MAX4617还
具有高速开关时间和广泛的供电电压范围，适用于多种电路设计。

3.ADG601:
ADG601是一种单路、高精度CMOS模拟开关芯片。

它具有低电位失真、低电流和低电压操作的特点，适用于音频信号开关、电量计选择、过程控
制和自动测试设备等应用。

ADG601还具有低串扰和低抖动等特性，可以
提供高品质的信号传输。

这些模拟开关芯片的功能和应用广泛，可以满足不同领域的需求。

它
们在信号传输、数据交换、功率控制和信号处理等方面发挥着重要作用。

无论是工业自动化、通信设备、消费电子产品还是医疗设备，这些模拟开
关芯片都能够提供可靠和精确的信号控制。

因此，选取适合的模拟开关芯
片对于电路设计和系统性能至关重要。

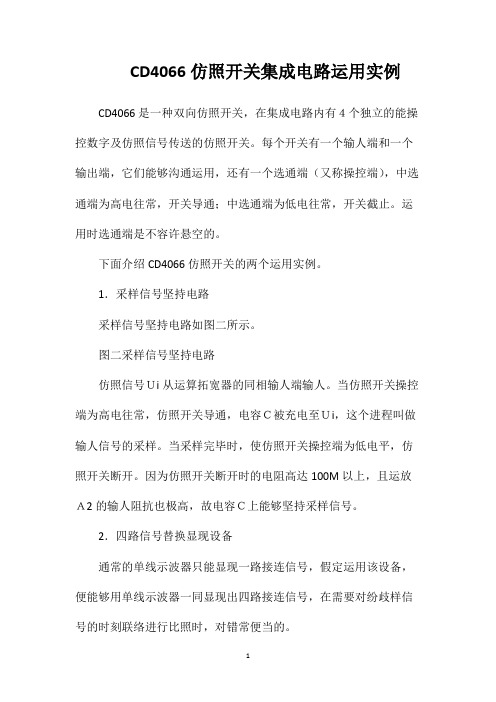

CD4066仿照开关集成电路运用实例CD4066是一种双向仿照开关，在集成电路内有４个独立的能操控数字及仿照信号传送的仿照开关。

每个开关有一个输人端和一个输出端，它们能够沟通运用，还有一个选通端（又称操控端），中选通端为高电往常，开关导通；中选通端为低电往常，开关截止。

运用时选通端是不容许悬空的。

下面介绍CD4066仿照开关的两个运用实例。

1．采样信号坚持电路采样信号坚持电路如图二所示。

图二采样信号坚持电路仿照信号Ｕi从运算拓宽器的同相输人端输人。

当仿照开关操控端为高电往常，仿照开关导通，电容Ｃ被充电至Ｕi，这个进程叫做输人信号的采样。

当采样完毕时，使仿照开关操控端为低电平，仿照开关断开。

因为仿照开关断开时的电阻高达100M以上，且运放Ａ2的输人阻抗也极高，故电容Ｃ上能够坚持采样信号。

2．四路信号替换显现设备通常的单线示波器只能显现一路接连信号，假定运用该设备，便能够用单线示波器一同显现出四路接连信号，在需要对纷歧样信号的时刻联络进行比照时，对错常便当的。

图三四路信号替换显现设备电路图图三是该设备的电路图，它选用CD4017计数器和振动器构成四节拍电路，操控两个CD4066内的４对仿照开关，使其顺次导通。

在每一对仿照开关上，别离加有可调直流电峻峭一路输人信号，当仿照开关的选通端为高电平1时，仿照开关导通，直流电峻峭输人信号则经运算拓宽器反相求和后送到示波器的Ｙ轴输人端。

因为四路信号对应纷歧样的直流电平，所以在示波器上能将四路信号上下分隔。

尽管四对仿照开关是受计数器的Q0、Q1、Q2、Q3输出端操控的，它们顺次一个个地导通或截止，但因为振动器的振动频率较高，使人眼感触不到波形的闪耀。

CD4066是四双向模拟开关，主要用作模拟或数字信号的多路传输。

引出端排列与CC4016一致，但具有比较低的导通阻抗。

另外，导通阻抗在整个输入信号范围内基本不变。

CD4066由四个相互独立的双向开关组成，每个开关有一个控制信号，开关中的p和n器件在控制信号作用下同时开关。

这种结构消除了开关晶体管阈值电压随输入信号的变化，因此在整个工作信号范围内导通阻抗比较低。

与单通道开关相比，具有输入信号峰值电压范围等于电源电压以及在输入信号范围内导通阻抗比较稳定等优点。

但若应用于采保电路，仍推荐CD4016。

当模拟开关的电源电压采用双电源时，例如=﹢5V，=﹣5V（均对地0V而言），则输入电压对称于0V的正、负信号电压（﹢5V～﹣5V）均能传输。

这时要求控制信号C=“1”为+5V，C=“0”为-5V，否则只能传输正极性的信号电压。

CD4066引脚功能图
图1 CD4066是四双向模拟开关驱动继电器应用电路
CD4066是四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的通断。

当SCR1接高电平时，集成块①、②脚导通，＋12V→K1→集成块①、②脚→电源负极使K1吸合；反之当SCR1输入低电平时，集成块①、②脚开路，K1失电释放，SCR2～SCR4输入高电平或低电平时状态与SCR1相同。

继电器驱动电路原理及注意事项默认分类2008-09-22 11:04:21 阅读1762 评论0 字号：大中小继电器驱动电路原理及注意事项家用空调器电控板上的12V直流继电器，是采用集成电路2003驱动，当2003输出脚不够用时才会用晶体管驱动，下面分别介绍这两种驱动电路。

1、集成电路2003电路原理图左图1～7是信号输入（IN），10～16是输出信号（OUT），8和9是集成电路电源。

右图是集成块内部原理图。

1.1 工作原理简介根据集成电路驱动器2003的输入输出特性，有人把它简称叫“驱动器”“反向器”“放大器”等，现在常用型号为：TD62003AP。

当2003输入端为高电平时，对应的输出口输出低电平，继电器线圈通电，继电器触点吸合；当2003输入端为低电平时，继电器线圈断电，继电器触点断开；在2003内部已集成起反向续流作用的二极管，因此可直接用它驱动继电器。

1.2检修判断2003好坏的方法非常简单，用万用表直流档分别测量其输入和输出端电压，如果输入端1～7是低电平（0V），输出端10～16必然是高电平（12V）；反之，如果输入端1～7是高电平（5V），输出端10～16必然是低电平（0V）；否则，驱动器已坏。

测试条件：1.待机；2.开机。

测试方法：将万用表调至20V直流档，负表笔接电控板地线（7812稳压块散热片），正表笔分别轻触2003各脚。

2. 晶体管驱动电路当晶体管用来驱动继电器时，必须将晶体管的发射极接地。

具体电路如下：2.1工作原理简介NPN晶体管驱动时：当晶体管T1基极被输入高电平时，晶体管饱和导通，集电极变为低电平，因此继电器线圈通电，触点RL1吸合。

当晶体管T1基极被输入低电平时，晶体管截止，继电器线圈断电，触点RL1断开。

PNP晶体管驱动电路目前没有采用，因此在这里不作介绍。

2.1 电路中各元器件的作用：晶体管T1可视为控制开关，一般选取VCBO≈VCEO≥24V，放大倍数β一般选择在120～240之间。

IC集成电路型号大全及40系列芯片功能大全CD4001 四2输入端或者非门CD4002 双4输入端或者非门CD4006 18位串入/串出移位寄存器CD4007 双互补对加反相器CD4008 4位超前进位全加器CD4009 六反相缓冲/变换器CD4010 六同相缓冲/变换器CD4011 四2输入端与非门CD4012 双4输入端与非门CD4013 双主-从D型触发器CD4014 8位串入/并入-串出移位寄存器CD4015 双4位串入/并出移位寄存器CD4016 四传输门CD4017 十进制计数/分配器CD4018 可预制1/N计数器CD4019 四与或者选择器CD4020 14级串行二进制计数/分频器CD4021 08位串入/并入-串出移位寄存器CD4022 八进制计数/分配器CD4023 三3输入端与非门CD4024 7级二进制串行计数/分频器CD4025 三3输入端或者非门CD4026 十进制计数/7段译码器CD4027 双J-K触发器CD4028 BCD码十进制译码器CD4029 可预置可逆计数器CD4030 四异或者门CD4031 64位串入/串出移位存储器CD4032 三串行加法器CD4033 十进制计数/7段译码器CD4034 8位通用总线寄存器CD4035 4位并入/串入-并出/串出移位寄存CD4038 三串行加法器CD4040 12级二进制串行计数/分频器CD4041 四同相/反相缓冲器CD4042 四锁存D型触发器CD4043 三态R-S锁存触发器("1"触发)CD4044 四三态R-S锁存触发器("0"触发)CD4046 锁相环CD4047 无稳态/单稳态多谐振荡器CD4048 四输入端可扩展多功能门CD4049 六反相缓冲/变换器CD4050 六同相缓冲/变换器CD4051 八选一模拟开关CD4052 双4选1模拟开关CD4053 三组二路模拟开关CD4054 液晶显示驱动器CD4055 BCD-7段译码/液晶驱动器CD4056 液晶显示驱动器CD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器CD4063 四位数字比较器CD4066 四传输门CD4067 16选1模拟开关CD4068 八输入端与非门/与门CD4069 六反相器CD4070 四异或者门CD4071 四2输入端或者门CD4072 双4输入端或者门CD4073 三3输入端与门CD4075 三3输入端或者门CD4076 四D寄存器CD4077 四2输入端异或者非门CD4078 8输入端或者非门/或者门CD4081 四2输入端与门CD4082 双4输入端与门CD4085 双2路2输入端与或者非门CD4086 四2输入端可扩展与或者非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器CD4095 三输入端J-K触发器CD4096 三输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器CD4099 8位可寻址锁存器CD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器CD40107 双2输入端与非缓冲/驱动器CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动CD40147 10-4线编码器CD40160 可预置BCD加计数器CD40161 可预置4位二进制加计数器CD40162 BCD加法计数器CD40163 4位二进制同步计数器CD40174 六锁存D型触发器CD40175 四D型触发器CD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) CD40193 可预置4位二进制加/减计数器CD40194 4位并入/串入-并出/串出移位寄存CD40195 4位并入/串入-并出/串出移位寄存CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或者非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或者非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或者选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD22100 4×4×1交叉点开关0206A 天线开关集成电路03VFG9 发射压控振荡集成电路1021AC 发射压控振荡集成电路1097C 升压集成电路140N 电源取样比较放大集成电路14DN363 伺服操纵集成电路15105 充电操纵集成电路15551 管理卡升压集成电路1710 视频信号处理集成电路1N706 混响延时集成电路20810－F6096 存储集成电路2252B 微处理集成电路2274 延迟集成电路24C01ACEA 存储集成电路24C026 存储集成电路24C04 存储集成电路24C64 码片集成电路24LC16B 存储集成电路24LC65 电可改写编程只读存储集成电路27C1000PC－12 存储集成电路27C2000QC－90 存储集成电路27C20T 存储集成电路27C512 电可改写编程只读存储集成电路2800 红外遥控信号接收集成电路28BV64 码片集成电路28F004 版本集成电路31085 射频电源集成电路32D54 电源、音频信号处理集成电路1732D75 电源、音频信号处理集成电路32D92 电源中频放大集成电路4066B 电子开关切换集成电路4094 移位寄存串入、并出集成电路424260SDJ 存储集成电路4260 动态随机存储集成电路4270351/91B9905 中频放大集成电路4370341/90M9919 中频处理集成电路4464 存储集成电路4558 双运算放大集成电路4580D 双运算放大集成电路47C1638AN－U337 微处理集成电路47C1638AU－353 微处理集成电路47C432GP 微处理集成电路47C433AN－3888 微处理集成电路49/4CR1A 中频放大集成电路5101 天线开关集成电路5G052 发光二极管四位显示驱动集成电路5G24 运算放大集成电路5W01 双运算放大集成电路649/CRIA70612 中频放大集成电路673/3CR2A 多模转换集成电路74122 可重触发单稳态集成电路74HC04 逻辑与非门集成电路74HC04D 六反相集成电路74HC123 单稳态集成电路74HC125 端口功能扩展集成电路74HC14N 六反相集成电路74HC157A 多路转换集成电路74HC165 移相寄存集成电路1874HC245 总线收发集成电路74HC32 或者门四2输入集成电路74HC374八D 触发集成电路74HC573D 存储集成电路74HCT157 多路转换双输入集成电路74HCT4046A 压控振荡集成电路74HCT4538D 单稳态集成电路74HCT4538N 触发脉冲集成电路74HCT86D 异或者门四2输入集成电路74HCU04 与非门集成电路74LS125 端口功能扩展集成电路74LS373 锁存集成电路74LS393 计数双四位二进制集成电路74LS74双D 触发集成电路78014DFP 系统操纵处理集成电路811N 伴音阻容偏置集成电路83D33 压控振荡集成电路85712 场扫描信号校正处理集成电路85713 行扫描信号校正集成电路87C52 微处理集成电路87CK38N－3584 微处理集成电路87CK38N－3627 微处理集成电路89C52 系统操纵处理集成电路89C55 系统操纵处理集成电路93C66 电可改写编程只读存储集成电路93LC56 电可改写编程存储集成电路9821K03 系统操纵集成电路A1642P 背景歌声消除集成电路A701 红外遥控信号接收集成电路A7950 场频识别集成电路19A8772AN 色差信号延迟处理集成电路A9109 功率放大集成电路AAB 电源集成电路ACA650 色度信号解调集成电路ACFP2 色度、亮度信号分离集成电路ACP2371 多伴音、多语言改善集成电路ACVP2205 色度、亮度信号分离集成电路AD1853 立体声数/模转换集成电路AD1858 音频解调集成电路AD722 视频编码集成电路ADC2300E 音频数/模转换集成电路ADC2300J 音频数/模转换集成电路ADC2310E 音频数/模转换集成电路ADV7172 视频编码集成电路ADV7175A 视频编码集成电路AE31201 频率显示集成电路AJ7080 射频调制集成电路AK4321－VF－E1 音频数/模转换集成电路AN1319 双高速电压比较集成电路AN1358S 双运算放大集成电路AN1393 双运算放大集成电路AN1431T 稳压电源集成电路AN1452 音频前置放大集成电路AN1458S 双运算放大集成电路AN206 伴音中频及前置放大集成电路AN222 自动频率操纵集成电路AN236 副载波信号处理集成电路AN239Q 图像、伴音中频放大集成电路AN247P 图像中频放大、AGC操纵集成电路AN253P 调频/调幅中频放大集成电路20AN262 音频前置放大集成电路AN2661NK 视频信号处理集成电路AN2663K 视频信号处理集成电路AN272 音频功率放大集成电路AN2751FAP 视频信号处理集成电路AN281 色度解码集成电路AN2870FC 多功能操纵集成电路AN295 行、场扫描信号处理集成电路AN301 伺服操纵集成电路AN305 视频自动增益操纵集成电路AN306 色度自动相位操纵集成电路AN318 直流伺服操纵集成电路AN320 频率操纵、调谐显示驱动集成电路AN3215K 视频信号处理集成电路AN3215S 视频信号处理集成电路AN3224K 磁头信号记录放大集成电路AN3248NK 亮度信号记录、重放处理集成电路AN331 视频信号处理集成电路AN3311K 磁头信号放大集成电路AN3313 磁头信号放大集成电路AN3321S 录像重放信号处理集成电路AN3331K 磁头信号处理集成电路AN3337NSB 磁头信号放大集成电路AN3380K 磁头信号处理集成电路AN3386NK 磁头信号处理集成电路AN3495K 色度、亮度信号降噪集成电路AN355 伴音中频放大、检波集成电路AN3581S 视频驱动集成电路AN366 调频/调幅中频放大集成电路AN3791 移位操纵集成电路21AN3792 磁鼓伺服操纵接口集成电路AN3795 主轴伺服操纵接口集成电路AN3814K 电机驱动集成电路AN4265 音频功率放大集成电路AN4558 运算放大集成电路AN5010 电子选台集成电路AN5011 电子选台集成电路AN5015K 电子选台集成电路AN5020 红外遥控信号接收集成电路AN5025S 红外遥控信号接收集成电路AN5026K 红外遥控信号接收集成电路AN5031 电调谐操纵集成电路AN5034 调谐操纵集成电路AN5036 调谐操纵集成电路AN5043 调谐操纵集成电路AN5071 频段转换集成电路AN5095K 电视信号处理集成电路AN5110 图像中频放大集成电路AN5130 图像中频、视频检波放大集成电路AN5138NK 图像、伴音中频放大集成电路AN5156K 电视信号处理集成电路AN5177NK 图像、伴音中频放大集成电路AN5179K 图像、伴音中频放大集成电路AN5183K 中频信号处理集成电路AN5195K 中频、色度、扫描信号处理集成电路AN5215 伴音信号处理集成电路AN5520 伴音中频放大及鉴频集成电路AN5222 伴音中频放大集成电路AN5250 伴音中频放大、鉴频及功率放大集成电路AN5262 音频前置放大集成电路22AN5265 音频功率放大集成电路AN5270 音频功率放大集成电路AN5273 双声道音频功率放大集成电路AN5274 双声道音频功率放大集成电路AN5275 中置、3D放大集成电路AN5285K 双声道前置放大集成电路AN5295NK 音频信号切换集成电路AN5312 视频、色度信号处理集成电路AN5313NK 视频、色度信号处理集成电路AN5342 图像水平轮廓校正集成电路AN5342FB 水平清晰度操纵集成电路AN5344FBP 色度信号处理集成电路AN5348K 人工智能信号处理集成电路AN5385K 色差信号放大集成电路AN5410 行、场扫描信号处理集成电路AN5421 同步检测集成电路AN5422 行、场扫描信号处理集成电路AN5512 场扫描输出集成电路AN5515 场扫描输出集成电路AN5521 场扫描输出集成电路AN5532 场扫描输出集成电路AN5534 场扫描输出集成电路AN5551 枕形校正集成电路AN5560 场频识别集成电路AN5600K 中频、亮度、色度及扫描信号处理集成电路AN5601K 视频、色度、同步信号处理集成电路AN5607K 视频、色度、行场扫描信号处理集成电路AN5615 视频信号处理集成电路AN5620X 色度信号处理集成电路AN5621 场扫描输出集成电路23AN5625 色度信号处理集成电路AN5633K 色度信号处理集成电路AN5635 色度解码集成电路AN5635NS 色度解码集成电路AN5637 色度解码、亮度延迟集成电路AN5650 同步信号分离集成电路AN5682K 基色电子开关切换集成电路AN5693K 视频、色度、行场扫描信号处理集成电路AN5712 图像中频放大、AGC操纵集成电路AN5722 图像中频放大、检波集成电路AN5732 伴音中频放大、鉴频集成电路AN5743 音频功率放大集成电路AN5750 行自动频率操纵及振荡集成电路AN5757S 行扫描电源电压操纵集成电路AN5762 场扫描振荡、输出集成电路AN5764 光栅水平位置操纵集成电路AN5765 电源稳压操纵集成电路AN5767 同步信号处理集成电路AN5768 光栅倾斜校正操纵集成电路AN5769 行、场会聚操纵集成电路AN5790N 行扫描信号处理集成电路AN5791 同步脉冲相位与脉宽调整集成电路AN5803 双声道立体声解调集成电路AN5836 双声道前置放大集成电路AN5858K 视频信号操纵集成电路AN5862 视频信号操纵集成电路AN5862S－E1 视频信号开关操纵集成电路AN5870K 模拟信号切换集成电路AN5891K 音频信号处理集成电路AN614 行枕形校正集成电路24AN6210 双声道前置放大集成电路AN6306S 亮度信号处理集成电路AN6308 模拟电子开关集成电路AN6327 视频重放信号处理集成电路AN6341N 伺服操纵集成电路AN6342N 基准分频集成电路AN6344 伺服操纵集成电路AN6345 分频集成电路AN6346N 磁鼓伺服操纵集成电路AN6350 磁鼓伺服操纵集成电路AN6357N 主轴接口集成电路AN6361N 色度信号处理集成电路AN6367NK 色度信号处理集成电路AN6371S 自动相位操纵集成电路AN6387 电机伺服操纵集成电路AN6550 卡拉OK音频放大集成电路AN6554 四运算放大集成电路AN6561 双运算放大集成电路AN6562SG 双运算放大集成电路AN6609N 电机驱动集成电路AN6612 电机稳速操纵集成电路AN6650 电机速度操纵集成电路AN6651 电机速度操纵集成电路AN6652 电机稳速操纵集成电路AN6875 发光二极管五位显示驱动集成电路AN6877 发光二极管七位显示驱动集成电路AN6884 发光二极管五位显示驱动集成电路AN6886 发光二极管五位显示驱动集成电路AN6888 发光二极管显示驱动集成电路AN6914 双电压比较集成电路25AN7085N5 单片录、放音集成电路AN7105 双声道音频功率放大集成电路AN7106K 双声道音频功率放大集成电路AN7108 单片立体声放音集成电路AN710S 单片放音集成电路AN7110E 音频功率放大集成电路AN7114 音频功率放大集成电路AN7116 音频功率放大集成电路AN7118 双声道音频功率放大集成电路AN7118S 双声道音频功率放大集成电路AN7120 音频功率放大集成电路AN7124 双声道音频功率放大集成电路AN7145 双声道音频功率放大集成电路AN7148 双声道音频功率放大集成电路AN7158N 音频功率放大7.5W×2集成电路AN7161N 音频功率放大集成电路AN7164 双声道音频功率放大集成电路AN7171NK 音频功率放大集成电路AN7205 调频/调谐及高频放大集成电路AN7220 调频/调幅中频放大集成电路AN7222 调频/调幅中频放大集成电路AN7223 调频/调幅中频放大集成电路AN7226 调频/调幅中频放大集成电路AN7256 调频/调谐及中频放大集成电路AN7311 双声道前置放大集成电路AN7312 双声道前置放大集成电路AN7315 双声道前置放大集成电路AN7315S 双声道前置放大集成电路AN7320 音频前置放大集成电路AN7396K 双声道前置放大集成电路26AN7397K 双声道前置放大集成电路AN7410 调频立体声多路解码集成电路AN7414 调频立体声解码集成电路AN7420N 调频立体声解码集成电路AN7470 调频立体声解码集成电路AN7805 三端电源稳压＋5V/1A集成电路AN7806 三端电源稳压＋6V/1A集成电路AN7807 三端电源稳压＋7V/1A集成电路AN7808 三端电源稳压＋8V/1A集成电路AN7809 电源稳压＋9V/1A集成电路AN7810 三端电源稳压＋10V/1A集成电路AN7812 三端电源稳压＋12V/1A集成电路AN7815 三端电源稳压＋15V/1A集成电路AN7818 三端电源稳压＋18V/1A集成电路AN7820 三端电源稳压＋20V/1A集成电路AN7824 三端电源稳压＋24V/1A集成电路AN78L05 三端电源稳压＋5V/0.1A集成电路AN78L06 三端电源稳压＋6V/0.1A集成电路AN78L08 三端电源稳压＋8V/0.1A集成电路AN78L09 三端电源稳压＋9V/0.1A集成电路AN78L10 三端电源稳压＋10V/0.1A集成电路AN78L12 三端电源稳压＋12V/0.1A集成电路AN78L15 三端电源稳压＋15V/0.1A集成电路AN78L18 三端电源稳压＋18V/0.1A集成电路AN78L20 三端电源稳压＋20V/0.1A集成电路AN78L24 三端电源稳压＋24V/0.1A集成电路AN78M05 三端电源稳压＋5V/0.5A集成电路AN78M06 三端电源稳压＋6V/0.5A集成电路AN78M08 三端电源稳压＋8V/0.5A集成电路AN78M09 三端电源稳压＋9V/0.5A集成电路27AN78M10 三端电源稳压＋10V/0.5A集成电路AN78M12 三端电源稳压＋12V/0.5A集成电路AN78M15 三端固定式稳压＋15V/0.5A集成电路AN78M18 三端电源稳压＋18V/0.5A集成电路AN78M20 三端电源稳压＋20V/0.5A集成电路AN78M24 三端电源稳压＋24V/0.5A集成电路AN7905 三端电源稳压－5V/1A集成电路AN7906 三端电源稳压－6V/1A集成电路AN7908T 三端电源稳压－8V/1A集成电路AN7909T 三端电源稳压－9V/1A集成电路AN7910T 三端电源稳压－10V/1A集成电路AN7912 三端电源稳压－12V/1A集成电路AN7915 三端电源稳压－15V/1A集成电路AN7918 三端电源稳压－18V/1A集成电路AN7920 三端电源稳压－20V/1A集成电路AN7924 三端电源稳压－24V/1A集成电路AN79L05 三端电源稳压－5V/0.1A集成电路AN79L06 三端电源稳压－6V/0.1A集成电路AN79L08 三端电源稳压－8V/0.1A集成电路AN79L09 三端电源稳压－9V/0.1A集成电路AN79L10 三端电源稳压－10V/0.1A集成电路AN79L12 三端电源稳压－12V/0.1A集成电路AN79L15 三端电源稳压－15V/0.1A集成电路AN79L18 三端电源稳压－18V/0.1A集成电路AN79L20 三端电源稳压－20V/0.1A集成电路AN79L24 三端电源稳压－24V/0.1A集成电路AN79M05 三端电源稳压－5V/0.5A集成电路AN79M06 三端电源稳压－6V/0.5A集成电路AN79M08 三端电源稳压－8V/0.5A集成电路AN79M09 三端电源稳压－9V/0.5A集成电路28AN79M10 三端电源稳压－10V/0.5A集成电路AN79M12 三端电源稳压－12V/0.5A集成电路AN79M15 三端电源稳压－15V/0.5A集成电路AN79M18 三端电源稳压－18V/0.5A集成电路AN79M20 三端电源稳压－20V/0.5A集成电路AN79M24 三端电源稳压－24V/0.5A集成电路AN8028 自激式开关电源操纵集成电路AN8270K 主轴电机操纵集成电路AN8280 电机驱动集成电路AN8281S 电机驱动集成电路AN8290S 主轴电机驱动集成电路AN8355S 条形码扫描接收集成电路AN8370S 光电伺服操纵集成电路AN8373S 射频伺服处理集成电路AN8375S 伺服处理集成电路AN8389S－E1 电机驱动集成电路AN8480NSB 主轴电机驱动集成电路AN8481SB－E1 主轴电机驱动集成电路AN8482SB 主轴电机驱动集成电路AN8623FBQ 主轴伺服处理集成电路AN8788FB 电机驱动集成电路AN8802CE1V 伺服处理集成电路AN8813NSBS 主轴电机驱动集成电路AN8819NFB 伺服驱动、直流交换集成电路AN8824FBQ 前置放大集成电路AN8825NFHQ－V 聚焦、循迹误差处理集成电路AN8831SC 视频预视放集成电路AN8832SB－E1 射频放大、伺服处理集成电路AN8837SB－E1 伺服处理集成电路AN89C2051－24PC 微处理集成电路29APU2400U 音频信号处理集成电路APU2470 音频信号处理集成电路AS4C14405－60JC 动态随机存储1M×4集成电路AS4C256K16ED－60JC 存储集成电路ASD0204－015 图文操纵集成电路ASD0204GF－022－3BA显示操纵集成电路AT24C08 存储集成电路AT24C08A 存储集成电路AT24C256－10CI 码片集成电路AT27C010 电可改写编程只读存储集成电路AT27C020 存储集成电路ATMEL834 存储集成电路AVM－1 视频信号处理厚膜集成电路AVM－2 音频信号处理厚膜集成电路AVSIBCP08 倍压整流切换集成电路B0011A 存储集成电路B1218 电子快门操纵集成电路BA033T 三端电源稳压＋3.3V集成电路BA10324 四运算放大集成电路BA10393N 双运算放大集成电路BA1102F 杜比降噪处理集成电路BA1106F 杜比降噪处理集成电路BA12ST 电源稳压集成电路BA1310 调频立体声解码集成电路BA1332L 调频立体声解码集成电路BA1350 调频立体声解码集成电路BA1351 调频立体声解码集成电路BA1356 调频立体声解码集成电路BA1360 调频立体声解码集成电路BA15218N 双运算放大集成电路30BA225 可触发双单稳态振荡集成电路BA302 音频前置放大集成电路BA311 音频前置放大集成电路BA313 音频前置放大集成电路BA3283 单片放音集成电路BA328F 双声道前置放大集成电路BA329 双声道前置放大集成电路BA3304F 录放音前置均衡放大集成电路BA3306 音频、前置放大集成电路BA3312N 话筒信号前置放大集成电路BA3313L 自动音量操纵集成电路BA3314 话筒信号前置放大集成电路BA335 自动选曲集成电路BA336 自动选曲集成电路BA340 音频前置放大集成电路BA3402F 双声道前置放大集成电路BA3404F 自返转放音集成电路BA343 双声道前置放大集成电路BA3503F 双声道前置放大集成电路BA3506 单片放音集成电路BA3513FS 单片放音集成电路BA3516 单片放音集成电路BA3706 自动选曲集成电路BA3707 录音带曲间检测集成电路BA3812L 五频段音调补偿集成电路BA3818F 电压比较运放集成电路BA3822LS 双声道五频段显示均衡集成电路BA3828 电子选台预置集成电路BA3880 音频处理集成电路31BA401 调频中频放大集成电路BA402 调频中频放大集成电路BA4110 调频中频放大集成电路BA4234L 调频中频放大集成电路BA4402 调频调谐收音集成电路BA4403 调频高频放大、混频、本振集成电路BA4560 双运算放大集成电路BA5096 数字混响集成电路BA5102A 音频功率放大集成电路BA514 音频功率放大集成电路BA516 音频功率放大集成电路BA5208AF 音频功率放大集成电路BA532 音频功率放大集成电路BA534 音频功率放大集成电路BA5406 双声道音频功率放大集成电路BA5412 音频功率放大集成电路BA547 音频功率放大1.5W集成电路BA5912AFP－YE2 电机驱动、倾斜、加载集成电路BA5981FP－E2 聚焦、循迹驱动集成电路BA5983FB 四通道伺服驱动集成电路BA5983FM－E2 电机驱动集成电路BA6104 发光二极管五位显示驱动集成电路BA6107A 电机伺服操纵集成电路BA6109 加载电机驱动集成电路BA6125 发光二极管五位显示驱动集成电路BA6137 发光二极管五位显示驱动集成电路BA6191 音频操纵集成电路BA6196FP 伺服驱动集成电路BA6208 电机驱动集成电路BA6208D 电机驱动集成电路32BA6209 电机驱动集成电路BA6209N 双向驱动电机集成电路BA6218 加载电机驱动集成电路BA6219 电机驱动集成电路BA6219B 电机驱动集成电路BA6227 电机稳速操纵集成电路BA6238 电机驱动集成电路BA6239 电机双向驱动集成电路BA6239A 电机双向驱动集成电路BA6246M 加载、转盘电机驱动集成电路BA6248 电机驱动集成电路BA6286 电机驱动集成电路BA6287 电机驱动集成电路BA6290 电机驱动集成电路BA6295AFP－E2 加载、倾斜驱动集成电路BA6296FP 电机速度操纵集成电路BA6297AFP 伺服驱动集成电路BA6302A 电机伺服操纵集成电路BA6305 操纵放大集成电路BA6305F 操纵放大集成电路BA6308 电子开关切换集成电路BA6321 电机伺服操纵集成电路BA6392 伺服驱动集成电路BA6395 主轴电机驱动集成电路BA6396FP 伺服驱动集成电路BA6411 电机驱动集成电路BA6435S 主轴电机驱动集成电路BA6459P1 电机驱动集成电路BA6570FP－E2 聚焦、循迹驱动集成电路33BA6664FM 三相主电机驱动集成电路BA6791FP 四通道伺服驱动集成电路BA6796FP 电机驱动集成电路BA6810S 音频显示驱动集成电路BA6844AFP－E2 三相主电机驱动集成电路BA6849FP 主轴电机驱动集成电路BA689 发光二极管十二位显示驱动集成电路BA6893KE2 直流变换驱动集成电路BA6956AN 加载电机驱动集成电路BA6993 双运算放大集成电路BA7001 音频切换集成电路BA7004 测试信号发生集成电路BA7005AL 射频调制集成电路BA7007 信号检测集成电路BA7021 视频信号选择集成电路BA7024 视频信号测试集成电路BA7025L 信号检测集成电路BA7042 振荡集成电路BA7047 调频检波集成电路BA7048N 包络信号检测集成电路BA7106LS 检测信号操纵集成电路BA7180FS 磁头信号放大集成电路BA7212S 磁头信号放大集成电路BA7253S 磁头信号放大集成电路BA7254S 四磁头信号放大集成电路BA7258AS 亮度信号处理集成电路BA7264S 视频信号处理集成电路BA7274S 磁头信号放大集成电路BA7357S 中频放大集成电路BA7604N 电子开关切换集成电路34BA7606F 色差信号切换集成电路BA7655 色度信号处理集成电路BA7665FS－E2 视频输出放大集成电路BA7725FS 混响立体声放大集成电路BA7725S 信号压缩及扩展处理集成电路BA7743FS 磁头信号放大集成电路BA7751ALS 音频信号录放处理集成电路BA7752LS 音频信号处理集成电路BA7755 磁头开关集成电路BA7755AF－E2 磁头开关集成电路BA7765AS 音频信号处理集成电路BA7766SA 音频信号处理集成电路BA7767AS 音频信号处理集成电路BA7797F 音频信号处理集成电路BA8420 特技操纵处理集成电路BAL6309 场同步信号发生集成电路BH3866AS 音频、色度信号前置放大集成电路BH4001 微处理集成电路BH7331P 音频功率放大集成电路BH7770KS 音频信号处理集成电路BL3207 亮度延时集成电路BL3208B 音频延迟混响集成电路BL5132 中频放大集成电路BL54573 电子调频波段转换集成电路BL5612 视频放大、色差矩阵集成电路BM5060 微处理集成电路BM5061 字符发生集成电路BM5069 微处理集成电路BN5115 图像中频放大集成电路BOC31F 单片微处理集成电路35BP5020 视频电源转换集成电路BT852 视频编码集成电路BT864 视频编码集成电路BT866PQFP 微处理集成电路BU12102 时序信号发生解码集成电路BU2092F 扩展集成电路BU2185F 同步信号处理集成电路BU2285FV 时钟信号发生集成电路BU2820 伺服操纵集成电路BU2841FS 视频、蓝背景信号发生集成电路BU2872AK 操作系统操纵、屏显驱动集成电路BU3762AF 红外遥控信号发射集成电路BU4053B 电子开关切换集成电路BU5814F 红外遥控信号发射集成电路BU5994F 红外遥控信号发射集成电路BU6198F 屏幕显示集成电路BU9252F 音频延时集成电路BU9252S 数/模转换集成电路BU9253FS 话筒音频混响集成电路BX1303 音频功率放大集成电路BX1409 红外遥控信号接收集成电路BX7506 主轴电机电源操纵集成电路C1363CA 红外遥控电子选台集成电路C1490HA 红外遥控信号接收集成电路C187 分配、十进制计数集成电路C301 译码BCD－10段集成电路C68639Y 微处理集成电路C75P036 微处理集成电路CA0002 调幅模拟声解调集成电路CA2004 音频功率放大集成电路36CA2006 音频功率放大集成电路CA270AW 视频检波放大集成电路CA3075 调频中频放大集成电路CA3089 调频中频放大集成电路CA3120E 视频信号处理集成电路CA3140 运算放大集成电路CA810 音频功率放大集成电路CA920 行扫描信号处理集成电路CAS126 天线开关集成电路CAT24C16 电可改写编程只读存储集成电路CAT35C104HP 存储集成电路CC4000 或者非门双3输入集成电路CC4008 计数4位二进制集成电路CC40107 与非双2输入缓冲、驱动集成电路CC40174 六D触发集成电路CC40194 移位寄存集成电路CC4025 或者非门3输入集成电路CC4026 译码、驱动、十进制计数集成电路CC4027 上升沿J－K触发集成电路。

能直接带动继电器工作的CMOS集成块电路在电子爱好者认识电路知识的的习惯中，总认为CMOS集成块本身不能直接带动继电器工作，但实际上，部分CMOS集成块不仅能直接带动继电器工作，而且工作还非常稳定可靠。

本实验中所用继电器的型号为JRC5M－DC12V微型密封的继电器（其线圈电阻为750Ω）。

现将CD4066 CMOS集成块带动继电器的工作原理分析如下：CD4066是一个四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的通断。

当SCR1接高电平时，集成块①、②脚导通，＋12V→K1→集成块①、②脚→电源负极使K1吸合；反之当SCR1输入低电平时，集成块①、②脚开路，K1失电释放，SCR2～SCR4输入高电平或低电平时状态与SCR1相同。

本电路中，继电器线圈的两端均反相并联了一只二极管，它是用来保护集成电路本身的，千万不可省去，否则在继电器由吸合状态转为释放时，由于电感的作用线圈上将产生较高的反电动势，极容易导致集成块击穿。

并联了二极管后，在继电器由吸合变为释放的瞬间，线圈将通过二极管形成短时间的续流回路，使线圈中的电流不致突变，从而避免了线圈中反电动势的产生，确保了集成块的安全。

低电压下继电器的吸合措施常常因为电源电压低于继电器的吸合电压而使其不能正常工作，事实上，继电器一旦吸合，便可在额定电压的一半左右可靠地工作。

因此，可以在开始时给继电器一个启动电压使其吸合，然后再让其在较低的电源电压下工作，如图所示的电路便可实现此目的。

工作原理：如图所示。

V1为单结晶体管BT33C，它与R1、R2、R3和C1组成一个张弛式振荡器，SCR为单向可控硅，按下启动按钮AN1后，电路通电，因为SCR无触发电压，所以不导通，继电器J不动作，电源通过R4和VD1给电容C2迅速充电至接近电源电压（Vcc-VD1压降）。

同时，电源经R1给电容C1充电。

数秒后，C1上电压充到V1的触发电压，C1立即通过V1放电，在R3上形成一个正脉冲，该脉冲一路加到V2基极，使V2迅速饱和导通，V2集电极也即电容C2正极近于接地。

音频，视频电子切换开关（7个图）音频，视频电子切换开关（7个图）CD4017、CD4066构成的电子切换开关四路输人／输出音频切换开关(CD4017、CD4066)如图所示音频切换开关是一个能将四路双声道音频输入信号切换到四路输出的切换开关。

电路由通道切换控制电路、通道选择电路和通道控制开关组成。

四路声源输人切换电路(CD4024、CD4052)如图所示的声源切换电路可以按照需要，将四种不同的声信号源切换到音响功率放大器的输入端，由于采用了电子开关，可完全消除原来使用机械切换开关所产生的噪声，保证了输入信号的质量，电路组成如图所示。

电路由通道切换控制电路、通道选择电路和通道显示电路组成。

通道切换控制电路由一只七级二进制计数／分频电路CD4024和一只按键开关组成。

四通道A／V转换电路(CD4052)家庭影院系统电源控制开关(CD4013、CD4017)家庭影院系统往往由多台设备组成，同时开启时，由于启动电流很大，容易发生事故。

如果逐个手工启动又很麻烦，且易忽略各设备的启动顺序。

而在关闭时又须按相反的顺序操作。

如图为家庭影院系统电源控制装置，只用一个按键操作，就可自动按顺序启动或关闭各设备电源，而且能够按照先开后关的顺序自动操作，既方便，又安全。

它的组成如图所示。

电路主要由三部分组成，一部分是用来控制各设备按先后顺序开关的开关脉冲分配器，它由十进制计数器CD4017组成。

一部分是为脉冲分配器提供时钟脉冲的，它是由双D触发器CD4013组成的脉冲发生器。

还有一部分是专为开关控制继电器设置的双稳态触发器，也是由双D触发器CD4013组成的。

电子视频切换器电视监控系统中经常需要对多路视频信号进行转换，若靠插拔信号线来切换，会使信号短暂中断；若用机械开关来切换，易使图像跳动，也难以实现遥控。

如图所示电路主要利用CMOS模拟开关CD4066来完成视频信号的切换，对于制作家用视频控制器(切换录像机、VCD、DVD影碟机的视频信号)具有一定的参考价值。
