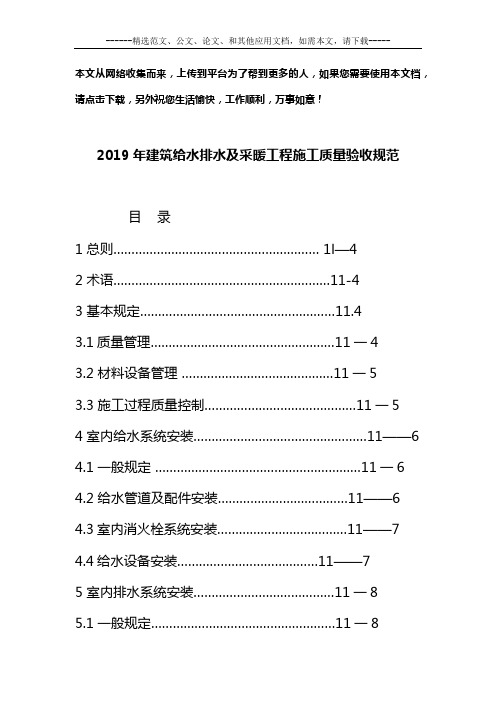

本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！2019年建筑给水排水及采暖工程施工质量验收规范目录1 总则………………………………………………… 1l—42 术语……………………………………………………11-43 基本规定………………………………………………11.43.1质量管理……………………………………………11一43.2 材料设备管理……………………………………11一53.3 施工过程质量控制……………………………………11一54 室内给水系统安装…………………………………………11——6 4.1 一般规定…………………………………………………11一6 4.2 给水管道及配件安装………………………………11——6 4.3室内消火栓系统安装………………………………11——74.4给水设备安装…………………………………11——75 室内排水系统安装…………………………………11一85.1 一般规定……………………………………………11一85.2排水管道及配件安装…………………………11一85.3雨水管道及配件安装………………………………11——106 室内热水供应系统安装…………………………11一106.1一般规定……………………………………11——106.2管道及配件安装…………………………………11一106.3辅助设备安装……………………………………………11一117 卫生器具安装……………………………………11一117.l——般规定’…………………………………11——117.2卫生器具安装…………………………………11——127.3卫生器具给水配件安装………………………11一12 7．4 卫生器具排水管道安装………………………… 11——13 8 室内采暖系统安装……………………………11——138.1一般规定………………………………………11一138.2管道及配件安装………………………………11——138.3 辅助设备及散热器安装……………………………11—14 8.4 金属辐射板安装……………………………………11——15 8．5 低温热水地板辐射采暖系统安装…………………11—15 8.6 系统水压试验及调试………………………………11—159 室外给水管网安装…………………………………11—169.1 一般规定……………………………………………11—169．2 给水管道安装…………………………………………………11—169．3 消防水泵接合器及室外消火栓安装…………………………11——179。

华创•观礼中心地板敷设采暖系统施工方案建设单位：监理单位：施工单位：日期：2013年11月6日目录目录 (1)第一章编制依据及原则 (2)1.1 编制依据 (2)1.2 编制原则 (2)第二章工程概况 (4)第三章施工工艺 (5)3.1施工准备 (5)3.2材料进场验收 (6)3.3材料出库 (7)3.4铺设保温板、反射膜，敷设钢丝网 (7)3.5采暖管路铺设 (8)3.6外观检验及水压试验 (12)3.7细石混凝土施工 (12)3.8系统试压 (13)3.9系统调试 (14)第四章质量保证措施 (15)4.1 技术保障措施： (15)4.2 质量保证措施： (16)第五章安全保证措施 (18)第一章编制依据及原则1.1 编制依据1.1.1山东同圆设计集团有限公司提供的设计资料。

1.1.2国家和济南市现行有关工程施工和验收的标准、规范、规程、图集：《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002《采暖通风与空气调节设计规范》 GB 50019-2003《地面辐射供暖技术规程》 JGJ142-2004《低温热水地板辐射采暖技术规程》 DBJ14-BT-2002《低温热水地板辐射供暖系统施工安装》 05K404《居住建筑节能设计标准》 DBJ14-037-20121.1.3我国现行的安全生产、文明施工、环保及消防等有关规定，以及济南市建筑工程施工现场安全标准管理标准。

1.1.4与建设单位、设计单位、监理单位沟通的细部做法。

1.2 编制原则1.2.1根据合同规定的竣工交付使用期限，结合总承包项目部编制的施工进度计划，保证建设项目按期完成。

1.2.2遵循建筑施工的特点和客观规律，在合理安排施工顺序的基础上．充分利用时间与空间，实行平行流水、立体交叉作业，在保证工程质量的前提下，努力加快建设速度，缩短施工工期。

1.2.3切实贯彻国家有关标准、施工验收规范，遵循企业施工技术标准，推行全面质量管理，坚持质量第一。

碳纤维地暖国家标准碳纤维地暖是一种新型的供暖方式，它以碳纤维为发热元件，通过电能转换为热能，实现地面的供暖。

目前，碳纤维地暖的应用范围越来越广泛，但是由于缺乏统一的国家标准，导致市场上存在着各种质量参差不齐的产品，给消费者带来了一定的安全隐患和选择困难。

因此，制定一部关于碳纤维地暖的国家标准显得尤为重要。

首先，碳纤维地暖国家标准需要明确规定碳纤维地暖的技术要求和性能指标。

包括碳纤维地暖的发热效率、使用寿命、安全性能等方面的要求，以及对碳纤维地暖产品的生产工艺、原材料等方面的规范。

这样一来，消费者在购买碳纤维地暖产品时就能够根据国家标准来选择，避免了因产品质量问题带来的安全隐患。

其次，国家标准还需要对碳纤维地暖的安装和使用进行规范。

比如，在碳纤维地暖的安装过程中，需要符合一定的施工标准，确保安装质量，防止出现漏电、短路等安全问题。

在使用过程中，也需要注意一些使用注意事项，比如不能长时间超负荷使用、不能在潮湿环境下使用等，这些都需要在国家标准中进行规定。

另外，国家标准还需要对碳纤维地暖产品的检测和监督进行规范。

建立一套完善的检测体系，对碳纤维地暖产品进行抽检，确保产品的质量符合国家标准。

同时，对于一些违规生产、销售的产品，也需要建立相应的监督机制，严厉打击违法行为，保护消费者的合法权益。

最后，国家标准的制定还需要充分考虑碳纤维地暖的发展趋势和技术进步。

随着科技的不断发展，碳纤维地暖技术也在不断创新，国家标准需要具有一定的前瞻性，对未来可能出现的新技术、新材料进行预期，为行业的健康发展提供保障。

综上所述，制定一部关于碳纤维地暖的国家标准对于行业的规范化发展和消费者的权益保护具有重要意义。

只有通过国家标准的制定，才能够有效地规范市场，提高产品质量，保障消费者的安全，推动碳纤维地暖行业的健康发展。

希望相关部门能够尽快出台碳纤维地暖国家标准，为行业的发展注入新的活力。

地暖系统的设计、施工和验收标准地暖系统是一种利用地面辐射热量来供暖的方式，具有节能、舒适、安全、美观等优点，适用于住宅、办公、商业等各类建筑。

为了保证地暖系统的质量和性能，需要遵循一定的设计、施工和验收标准。

本文主要介绍了国家和行业相关的标准规范，以及一些注意事项和建议。

一、设计标准地暖系统的设计应根据建筑的功能、结构、布局、气候条件、热源类型、用户需求等因素进行综合分析，确定合理的供回水温度、地表面温度、热负荷、管道布置、控制方式等参数。

设计时应参考以下标准：- 《供热工程项目规范》GB 55010-2021：这是一项国家标准，规定了供热工程项目的设计、施工、验收、运行和维护等方面的要求，适用于各类供热系统，包括地暖系统。

- 《地面辐射供暖供冷技术规程》JGJ 142-2012：这是一项行业标准，规定了地面辐射供暖供冷系统的设计、施工、验收、运行和维护等方面的要求，适用于低温热水地面辐射供暖系统和地面辐射供冷系统。

- 《采暖通风与空气调节设计规范》GB 50736-2012：这是一项国家标准，规定了采暖通风与空气调节工程的设计原则、设计计算、系统选择、设备选型、管道布置、控制系统、节能措施等方面的要求，适用于各类采暖通风与空气调节工程，包括地暖系统。

二、施工标准地暖系统的施工应按照设计图纸和相关标准规范进行，保证工程质量和安全。

施工时应注意以下几个方面：- 地面处理：地面应平整、干燥、无裂缝、无杂物，如有需要，应做好找平层和防水层。

- 保温隔热层：保温隔热层应铺设均匀、平整、紧密，达到规定的密实度和厚度，防止热量散失和冷桥现象。

- 辐射防腐层：辐射防腐层应采用无纺布铝箔纸等材料，铺设平整，保证搭接长度，增加地面的辐射效果，同时防止地暖管的腐蚀和损伤。

- 地暖管路：地暖管路应采用符合标准的地暖专用管，使用管卡固定，保证管路的间距、弯曲弧度、长度等参数，避免管路的扭曲、堵塞、泄漏等问题。

- 钢丝网：钢丝网应铺设在地面处理层之上，用于增强地面的承载能力和均匀分布地暖系统的热量。

碳纤维电地暖安装施工方案项目背景碳纤维电地暖是一种现代化的供暖方式，具有安装方便、节能环保等优势，因此在建筑领域得到了广泛应用。

本文档将介绍碳纤维电地暖的安装施工方案，以帮助施工人员进行正确的安装操作。

安装前准备在进行碳纤维电地暖安装前，需要进行以下准备工作：1.确定安装位置：根据建筑结构和供暖需求，确定碳纤维电地暖安装的位置，并进行详细测量和标记。

2.确定布线计划：根据已确定的安装位置，制定碳纤维电地暖的布线计划，包括电源布置、供电线路规划等。

3.材料准备：准备所需的碳纤维电地暖板、导电层、绝缘材料和其它配件。

施工步骤步骤一：准备工作1.清理地面：清理安装位置的地面，确保地面平整、干净。

2.铺设绝缘材料：使用合适的绝缘材料进行地面绝缘，确保安全使用。

3.铺设导电层：将导电层按照布线计划铺设在绝缘材料上，注意导电层的布置平整、连接牢固。

4.安装碳纤维电地暖板：将碳纤维电地暖板按照布线计划覆盖在导电层上，注意对接的牢固性。

步骤二：连接电源1.连接供电线路：根据布线计划，将供电线路与碳纤维电地暖板连接，确保连接牢固、线路安全。

2.检查接线：进行接线前，仔细检查线路连接，确保无损坏和短路等问题。

3.进行接地：根据电气安全要求，进行碳纤维电地暖的接地操作，确保安全可靠。

步骤三：测试验收1.进行功能测试：将电源接通，进行功能测试，确保碳纤维电地暖正常工作。

2.检查温度分布：使用温度仪等设备，检查碳纤维电地暖板的温度分布情况，确保均匀供热。

3.检查安全性能：对碳纤维电地暖的安全性能进行检查，包括漏电保护、过载保护等。

步骤四：完工及保养1.清理施工现场：清理安装施工过程中产生的垃圾和杂物，确保施工现场清洁。

2.提供使用说明：向用户提供碳纤维电地暖的使用说明和维护保养方法，指导用户正确使用和保养。

3.定期维护：建议用户定期进行设备的维护保养，包括清洁、检查和更换损坏的部件。

安全注意事项1.在进行碳纤维电地暖安装时，务必断电操作，避免发生触电事故。

地暖安装工程施工艺及质量标准地暖安装工程施工工艺及质量标准一、施工准备1、技术准备施工前，施工人员应熟悉施工图纸和技术规范，了解地暖系统的工作原理和设计要求。

同时，应根据施工图纸进行现场勘察，确定施工方案和施工流程。

2、材料准备地暖系统的主要材料包括地暖管、分集水器、保温板、反射膜、钢丝网等。

在材料采购时，应选择质量可靠、符合国家标准的产品，并对材料进行检验和验收，确保材料的质量和性能符合要求。

3、工具准备施工所需的工具主要有切割机、热熔机、打压泵、水平仪、卷尺等。

在施工前，应确保工具齐全、完好，并对工具进行调试和校准。

4、施工现场准备施工现场应清理干净，无杂物和灰尘。

地面应平整、干燥，如有凹凸不平的地方，应进行处理。

同时，应预留好管道的铺设位置和分集水器的安装位置。

二、施工工艺1、保温层铺设在地面上铺设保温板，保温板之间应拼接紧密，无缝隙。

保温板的铺设应平整，不得有翘起和褶皱的现象。

在保温板上铺设反射膜，反射膜应铺设平整，不得有破损和褶皱的现象。

2、钢丝网铺设在反射膜上铺设钢丝网，钢丝网的网格应均匀，间距应符合设计要求。

钢丝网应与反射膜固定牢固，不得有松动和翘起的现象。

3、地暖管铺设（1）地暖管的铺设应按照设计图纸进行，管道间距应均匀，不得有交叉和重叠的现象。

（2）地暖管应采用专用的固定卡固定在钢丝网上，固定卡的间距应符合设计要求。

（3）地暖管的弯曲半径应符合规范要求，不得小于管道外径的 8 倍。

（4）在管道铺设过程中，应避免管道损伤，如有损伤应及时更换。

4、分集水器安装（1）分集水器应安装在便于操作和维护的位置，一般安装在厨房或卫生间。

（2）分集水器的安装高度应符合设计要求，分集水器与管道之间应采用专用连接件连接，连接应紧密，不得有渗漏的现象。

（3）分集水器上应安装阀门、过滤器等附件，附件的安装应符合设计要求。

5、打压试验（1）在地暖管铺设完成后，应进行打压试验，试验压力应为工作压力的 15 倍，但不得小于 06MPa。

安徽卡夫新材料科技股份有限公司卡夫碳纤维地暖施工执行标准第一步：清理施工现场首先将炕表面的灰尘和杂物扫除干净。

第二步：铺设聚苯乙烯保温板（20mm厚）地暖系统铺设时应将保温板切割整齐，周边用整块铺设，补零尽量放在中间。

保温板之间接缝高低不得大于5mm，间隙不得大于10mm，并用透明胶带粘接平顺，防止热量通过缝隙散失掉。

第三步：铺设反射膜反射膜铺设要平整，尽量减少褶皱。

反射膜铺设应注意方格整齐，铺设应遮盖严密，无缝隙，不得有保温板和地面漏铺现象。

第四步：铺设碳纤维发热线缆铺设前，需通电1-2分钟：检测各线路是否正常发热，若出现不发热情况需进行更换完好线缆；2.为了铺设线路更方便、更美观铺设时沿边界空开10cm以上，按照供暖功率设计要求在炕面均匀铺设发热电缆，铺设间距大约为15cm，且线缆距离炕周边距离为15公分左右，在保证设计功率的情况下，可以采用合理的间距，电缆热线部分不能靠在一起，不得铺进电源接线盒内，最小间距不能小于3cm，最大间距不超过25cm。

铺设方法可采用平行、回旋两种方式，铺设时严禁折叠，弯曲不得低于线径的6倍，也就是必须大于3cm。

用配套塑料卡钉固定线缆，固定间距在30cm—50cm。

第五步：铺设钢丝网在发热线缆上面铺设一层钢丝网，钢丝网边缘最好以卡钉固定，钢丝网接地线。

第六步：安装温控器先检查是否断电，没有的话应先断电，然后按照说明书，将温控器安装在之前已经预留的位置（以离地面1.4m为宜），并用螺栓固定好。

第七步：通电测量，检查通电性能检查电源线路，看各线缆是否正常发热，温控器是否正常运行。

第八步：铺设填充层回填水泥（以20mm为宜）或者铺设桑拿板，施工过程中应注意不要破坏线缆。

第九步：运行测试回填水泥要等水泥层养护期满后（一周左右）才可以通电测试。

确认系统运行无误后，才可以交工验收。

验收需与客户签订验收单，便于之后查阅明确责任。

注：此施工标准各代理商人手一份，若未按照上述施工要求施工的，造成的损失公司不承担负责！验收单见附表安徽卡夫新材料科技股份有限公司2018年1月5日安徽卡夫科技。

《碳纤维红外电热木质地板》征求意见稿编制说明一、工作简况（一）任务来源地面辐射供暖（简称地暖）是一项既古老又崭新的技术。

在中国地面采暖可追溯到明朝末年，为皇宫王室才能拥有的取暖方式，如现存中国的故宫，在青砖地面下砌好烟道，冬天通过烟道传烟并合理配置出烟窗以达到把青砖温热而后传到室内，使室内产生温暖的效果。

以后中国北方农村出现火墙、火炕的取暖方式，韩国、日本出现地炕。

从古至今，人类不断传承文明，开拓创新，发展进步。

随着科技时代的到来，地面供暖技术已从原始的烟道散热火炕式采暖发展成为以现代材料为热媒的地面辐射供暖。

2011年底，受国家政策推动，以及我国南方冬季供暖市场需求的影响，由我国企业研发的内置式发热地板开始出现在市场上，基本原理是将电热膜中的碳晶发热油墨移植到环氧树脂夹层中，然后在强化复合地板中以夹层方式进行组合，称为自热地板、暖芯地板、发热地板等。

这类产品解决了南方分户式采暖的部分功能需求。

2012年，利用长纤碳纤维丝作为发热材料与木质地板结合的产品出现，采取了实木地板中心穿孔引线、强化复合地板底部开槽布线、多层实木地板中心开槽布线等方式，这类技术大幅提高了制热木质地板的安装效率，并降低了产品厚度，与传统的水暖产品相比在使用、铺装、装饰效果上有着明显优势。

但上述技术大多不是由熟悉木质地板生产的企业所开发，在木质地板的生产、运输、安装、使用、售后等方面存在不足，与木质地板的物理特性存在隐患与冲突，还未能成为市场主流。

而强化复合地板、实木地板、多层实木地板是主要的家庭地面装饰材料，与木质地板的有效结合是地板采暖技术发展的必然趋势，同时也是最有效方式。

但是目前产品的国家和行业标准却未能同步，生产企业没有相应的标准来评判所生产的产品是否合格，是否对使用者存在安全隐患。

因此，需要制定《碳纤维红外电热木质地板》标准来规范生产，保证产品质量和性能，并不会对消费者造成健康危害。

（二）主要工作过程1、起草小组的成立2014年7月，正式启动了标准制定工作，成立了标准起草小组。

地暖施工质量验收规范1总则1.0.1为规范地面辐射供暖工程的设计、施工及验收，做到技术先进、经济合理、安全适用和保证工程质量，制定本规程。

1.0.2 本规程适用于新建的工业与民用建筑物，以热水为热媒或以发热电缆为加热元件的地面辐射供暖工程的设计、施工及验收。

1.0.3 地面辐射供暖工程的设计、施工及验收，除应执行本规程外，尚应符合国家现行的有关强制性标准的规定。

2术语2.0.1 低温热水地面辐射供暖以温度不高于60℃的热水为热煤，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。

2.0.2 分水器水系统中，用于连接各路加热管供水管的配水装置。

2.0.3 集水器水系统中，用连接各路加热管回水管的汇水装置。

2.0.4 面层建筑地面直接承受各种物理和化学作用表面层。

2.0.5 找平层在垫层或楼板面上进行抹平找坡的构造层。

2.0.6 隔离层防止建筑地面上各种液体或地下水、潮水透过地面的构造层。

2.0.7 填充层在绝热层或楼板基面上设置加热管或发热电缆用的构造层，用以保护加热设备并使用地面温度均匀。

2.0.8 绝热层用以阻挡热量传递，减少无效热耗的构造层。

2.0.9 防潮层防止建筑地基或楼层地面下潮气透过地面的构造层。

2.0.10 伸缩缝补偿混凝土填充层、上部构造层和面层等膨胀或收缩用的构造缝。

2.0.11 铝塑复合管内层和外层为交联聚乙烯或耐高温聚乙烯、中间层为增强铝管、层间采用专用热熔胶，通过挤出成型方法复合成一体的加热管。

根据铝管焊接方法不同，分为搭接焊和对接焊两种形式，通常以XPAP或PAP标记。

2.0.12 聚丁烯管由聚丁烯-1树脂添加适量助剂，经挤出成型的热塑性加热管，通常以PB标记。

2.0.13 交联聚乙烯管以密度大于等于0.94g/cm 3 的聚乙烯或乙烯共聚物，添加适量助剂，通过化学的或物理的方法，使其线型的大分子交联成三维状的大分子结构的加热管，通常以PE-X标记。

地暖安装工程质量管理细则地板辐射采暖施工（1）、准备工作及构造1、地板辐射供暖的安装工程，施工前应具备下列条件：A：设计图纸及其它技术文件齐全。

B:经批准的施工方案或施工组织、设计,已进行技术交底。

C:施工力量和机具等，能保证正常施工.D：施工现场、施工用水和用电、材料储备场地等临时设施，能满足施工需要。

2、地板辐射供暖施工前,应了解建筑物的结构、熟悉设计图纸。

施工方案及其它工种的配合措施.安装人员应熟悉管材的一般性能，掌握基本操作要点,严禁盲目施工。

3、加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物.4、安装过程中,应防止油漆、沥青或其它化学溶剂污染塑料类管道。

5、管道系统安装间断或完毕的敝口处，应随时封堵。

6、绝热层应铺设在平整的基础上。

7、按设计图纸的要求，进行配管,同一通路的加热管应保持水平。

8、加热管的弯曲半径、PE—RT管不宜小于5倍管外径。

9、采用专用工具断管，断口应平整，断口面应垂直于管辐线。

（2）、施工操作流程1、对找平层的要求：地板采暖工程施工前要求地面平整，无任何凹凸不平及沙石碎块，钢筋头等现象。

因此要求土建应做水泥砂浆找平层，将地面清扫干净。

电线管只允许垂直穿过地板供暖层。

2、分集水器的安装A:应与地面垂直，牢固固定于墙面。

B:立管高不得小于150mm，不宜大于700mm，而且每层分配器安装位置宜相同。

3、保温层的铺设：在不需要损失热量的地方铺设隔热反射膜。

4、低温管的铺设A：环路要求:严格按照系统设计方案施工,成品保护，打压实步骤进行。

B:管路固定：加热管应加以固定，采用地暖卡钉将加热管固定在铺设于绝热层表面。

5、套管的安装与处理:管间距小于等于10厘米或过墙处、或加伸缩缝处安装套管，穿墙套管出墙部分不少于5厘米。

6、铺盖层的要求：回填细石混凝土（细石检径≤1。

2厘米，细石应用水冲洗干净）；根据热学理论，覆盖层的厚度及介质，会直接影响裸管的散热量，所以覆盖层的高度易为管上端不小于1.5厘米。
