5梁、柱施工图的平面整体表示法学习目标掌握平面整体表示法的三种形式，掌握平面表示法的构件代号，掌握梁、柱施工图的平面整体表示法的制图规则，能看懂用平法表示的梁、柱施工图。
学习重点平法表示的梁、柱施工图的读图和识图绘制结构梁、柱施工图，传统的方法是将构件(梁、柱)从结构平面布置图中索引出来，再逐个绘制配筋详图，使得绘图繁琐且工作量庞大。
结构施工图平面整体设计方法(平法)对传统的方法做了重大改革。
目前，平法作为结构施工图的新型设计表示方法，已广为采用。

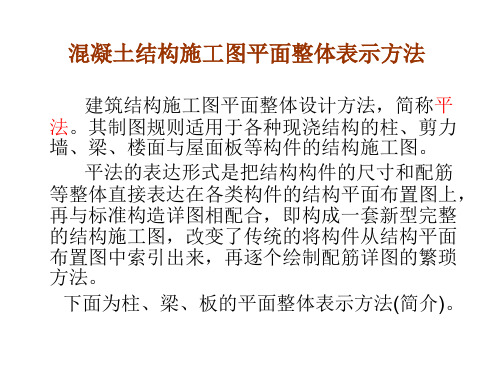

平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相结合，即构成一套新型完整的结构施工图。
相应的标准图集是《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101—1)，它是设计者完成柱、梁平法施工图的依据。
在平面布置图上表示各构件尺寸和配筋的方式有三种：平面注写方式、列表注写方式和截面注写方式。
无论按哪种方式绘制结构施工图时，都应将所有梁、柱构件进行编号，编号中含有类型代号和序号。
类型代号在标准图集中有明确的定义(表5－1)，必须按标准图集中的定义对构件编号，其作用是指明所选用的标准构造详图(因为在标准构造详图上已经按图集所定义的构件类型注明代号)。
另外，还应在各类构件的平法施工图中注明各结构层的楼面标高、结构层高及相应的结构层号，且结构层楼面标高和结构层高在单项工程中必须统一。
为了确保施工人员准确无误地按平法施工图进行施工，在实际工程结构设计总说明中必须写明以下与平法施工图密切相关的内容：①注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本；②写明混凝土结构的使用年限；③注明抗震设防烈度及结构抗震等级，以明确选用相应抗震等级的标准构造详图；④写明各类构件(梁、柱)在其所在部位所选用的混凝土的强度等级和钢筋级别，以确定相应纵向受拉钢筋的最小锚固长度及最小搭接长度等；⑤写明柱(包括墙柱)纵筋、墙身分布筋、梁上部贯通筋等在具体工程中需接长时所采用的接头形式及有关要求；⑥当具体工程中有特殊要求时，应在施工图中另加说明。
建筑基本识图知识平法图（钢筋混凝土结构施工图或简称结构施工图）（一）、梁的表示方法1、梁的集中标注（表达梁的通用数值）（1）梁编号标注①KL——表示框架梁例：KL1（4）——表示框架梁第1号，4跨，无悬挑；若是“框架梁带悬挑端”，则表示为：KL4（3A）——表示框架梁第4号，3跨，一端有悬挑，KL4（3B）——表示框架梁第4号，3跨，两端有悬挑。
其中A 表示一端有悬挑、B表示两端有悬挑。
②WKL——表示屋面框架梁例：WKL1（4）——表示屋面框架梁第1号，4跨，无悬挑③KZL——表示框支梁例：KZL1（1）——表示框支梁第1号，1跨，无悬挑④L——表示非框架梁例：L3（2）——表示非框架梁第3号，2跨，无悬挑⑤XL——表示纯悬挑梁例：XL1——表示纯悬挑梁第1号。
（2）、梁的截面尺寸标注，举例如下：①普通梁截面：300×700——表示：截面宽度300㎜、截面高度700㎜；②加腋梁截面：350×700Y500×250——表示：截面宽度350㎜、截面高度700㎜、腋长500㎜、腋高250㎜。
③纯悬挑梁截面：300×700/500——表示：梁根部截面高度700㎜、端部截面高度500㎜。
④框架梁带悬挑端截面：在悬挑端进行原位标注“300×700/500”。
（3）、梁箍筋标注，举例如下：①Φ10＠100/200（2）——表示：箍筋为HPB235钢筋，直径为Φ10，加密区间距为100，非加密区间距为200，均为2肢箍。
②Φ10＠150/（2）——表示：箍筋为HPB235钢筋，直径为Φ10，2肢箍，间距为150，不分加密区与非加密区。
③Φ8＠100（4）/150（2）——表示：箍筋为HPB235钢筋，直径为Φ8，加密区间距为100，4肢箍，非加密区间距为150，2肢箍。
④13Φ10＠150/200（4）——表示：箍筋为HPB235钢筋，直径为Φ10，梁的两端各有13个4肢箍间距为150，梁跨中部分间距为200，4肢箍。
教你轻松看懂结构平面图新手总结：结构平面图有两种划分方法：按“梁柱表法”绘图时,各层结构平面可分为模板图和板配筋图(当结构平面不太复杂时可合并为一图)；按“平法”绘图时，各层结构平面需分为墙柱定位图、各类结构构件的平法施工图(模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等）.各层的“模板图”及“板配筋图"可按本节所述方法绘制。
⒈尺寸线标注：通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。
标注要求同前所述。
⒉平面图中梁、柱、剪力墙等构件的画法:原则是从板面以上剖开往下看,看得见的构件边线用细实线，看不见的用虚线.剖到的承重结构断面应涂黑色。
凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等，必须在结构图中表示。
构件大样图应加索引。
对平面中凹下去的部分（如凹厕、孔洞等）,要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂.如有凹板，应标出其相对标高及板号。
楼梯间在楼层处的平台梁板应归入楼层结构平面之内。
对梯段板及层间平台，应用交叉细实线表示,并写上“梯间”字样。
⒊绘图顺序：一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行.板底、面钢筋均用粗实线表示,宜画在板的1/3处。
文字用绘图针笔书写，字体大小要均匀（可用数字模板），当受到位置限制时，可跨越梁线书写，以能看清为准。
所有直线段都不应徒手绘制。
双向板及单向板应采用表示传力方向的符号加板号表示。
在板号下中应标出板厚.当大部分板厚度相同时,可只标出特殊的板厚,其余在本图内用文字说明。
在各层模板图中，应标出全部构件(板、框架梁、次梁、剪力墙、柱）的编号，不得以对称性等为由漏标。
过梁（GL）应编注于过梁之上的楼层平面中.梁上起柱（LZ），要标出小柱的定位尺寸,说明其做法。
⒋底筋的画法结构平面图中，同一板号的板可只画一块板的底筋（应尽量注于图面左下角首先出现的板块），其余的应标出板号。
柱字体：大中小打印：省纸版>> 清晰版>> 自定义>>我们都知道从2011年9月1日起，11G101系列平法正式发布实施，那新平法的编制原因是什么？新平法对我们造价员会有什么影响？我们将在新规范、新图集修订背景部分中向大家介绍。
了解背景后，我们将按照11G101-1的顺序，向大家依次讲解柱、剪力墙、梁、板的配筋构造。
旧结构规范的问题1.安全储备不高，耐久性不足，难以适应以人为本及可持续发展的需要2.结构整体稳固性和防倒塌性能应予以反映，防灾性亟待加强3.对真正影响安全的结构方案和内力分析重视不够，而截面配筋计算的内容比较繁琐4.构件抗震、复合抗力、裂缝控制、装备叠合、预应力结构抗震等设计方法有待完善5.各行业规范的协调趋同缓慢，统一的土木工程混凝土结构规范有待形式6.只对规范负责而不对工程负责，快速设计急功近力，水平不高，质量存疑7.规范管理体制有待改进，垃圾专利及广告性标准对科技创新及规范应用的影响8.材料强度偏低，结构截面及自重偏大，配筋过多的局面亟待改变9.多轴应力的约束混凝土潜力开发、配箍形式及钢筋连接、锚固改进及应用滞后现在，我们首先学习新规范、图集修订背景。
我们都知道建筑抗震设计规范是2001年发布，混凝土结构设计规范和高层建筑混凝土结构技术规程是02年发布的，规范从发布至今已经使用了近10年，随着科学技术的进步，发现规范中存在不少的问题，例如材料强度偏低，配筋偏大。
新技术应用滞后，像多轴应力约束混凝土、配箍形式、钢筋连接、机械锚固等新技术老规范没有体现。
很多设计方法也有待改善。
另一个方面，大家都知道我国是地震多发国家，唐山地震后我们国家订立了“小震不坏，中震可修，大震不倒”的抗震设防目标，但是2008年的汶川地震和2010年的玉树地震，都超过了当地的设防烈度，造成了人员和财产的重大损失。
因此在地震过后，住房和城乡建设部组织专家，对建筑和基础设施的破坏情况进行研讨，并着手开始修订一系列规范。
梁、柱、板、剪力墙的平面表示方法1 梁的平面表示方法1.1 平面注写方式系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写梁的截面尺寸和配筋的具体数值。
平面注写包括集中标注和原位标注。
集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值用原位标注，使用时，原位标注取值优先。
1.2 截面注写方式系在梁平面布置图上，分别在不同编号的梁中各选择1根梁，用剖面号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。
1.3 集中标注内容解释（1）梁编号在实际工程中可能遇到各种各样的梁，平法图集将梁归类如下，见表1-1。
例：KL2（2A）表示第2号框架梁，2跨，一端悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。
（2）梁截面梁编号后面紧跟着是梁的截面，一般用“截面宽×截面高”表示，如：300×650表示梁的截面宽为300mm，截面高为650mm。
（3）箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。
例：Φ10@100/200（4），表示箍筋为一级钢筋，直径为Φ8，加密区间距为100，非加密区间距为200，均为四肢箍。
Φ8@100（4）/150（2），表示箍筋为一级钢筋，直径为Φ8，加密区间距为100，四肢箍；非加密区间距为150，两肢箍13Φ10@150/200（4），表示箍筋为一级钢筋，直径为Φ10；梁的两端各有13个四肢箍，间距为150；梁的中部间距为200，四肢箍。
18Φ12@150（4）/200（2），表示箍筋为一级钢筋，直径Φ12；梁两端各有18根四肢箍，间距为150；梁跨中部分，间距为200，双肢箍。
（4）梁上下通长筋和架立筋的表示方法1）如果只有上部通长筋，没有下部通长筋，则在集中标注只表示上部通长筋。
例：集中标注中2Φ25表示上部通长筋为两根二级钢筋，直径为25。
2）如果同时有上部通长筋和下部通长筋，用分号“；”隔开。
例：2Φ22；3Φ25表示梁上部通长筋为2根二级钢，直径为22；梁下部通长筋为3根二级钢，直径为25。
3）架立筋需要用括号将其括起来。
例：2Φ22+（4Φ12）用于六肢箍，其中2Φ22为通长筋，4Φ12为架立筋。
（5）梁侧面纵筋表示方法1）构造腰筋：当梁腹高（梁高-板厚）≥450mm时，需配置纵向构造钢筋，此项注写以大写字母G打头。
其根数表示梁两侧的总根数，且对称配置。
例：G4Φ12，表示梁的两个侧面共配置4Φ12的纵向构造钢筋，每侧各配置2Φ12。
2）抗扭腰筋：当两侧需配置受扭纵向钢筋时，此项注写值以大写字母N打头。
例：N6Φ22，表示梁的两个侧面共配置6Φ22的受扭纵向钢筋，每侧各配置3Φ22。
（6）梁顶面标高高差表示方法（该项为选注值）梁顶面标高高差，系指相对于结构层楼面标高的高差值，有相对高差时，须将其写入括号内，无高差时不注。
当某梁的顶面高于所在结构层的楼面标高时，其标高高差为正值；反之为负值。
例：某结构层的楼面标高为44.950m，当某梁的梁顶面标高高差注写值为（-0.05）时，即表明该梁顶面标高相对于44.950低0.05m。
1.4 原位标注内容解释（1）梁支座上部纵筋表示方法1）当上部纵筋为一排时，用如下方式表示：例：梁支座上部纵筋注写为6Φ25，则表示上是一排纵筋为6Φ25。
2）当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
例：梁支座上部纵筋注写为6Φ25 4/2，则表示上一排纵筋为4Φ25，下一排纵筋为2Φ25。
3）当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，注写时将角筋写在前面。
例：梁支座上部有四根纵筋，2Φ25放在角部，2Φ22放在中部，在梁支座上部应注写为2Φ25+2Φ22。
4）当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注，1）当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。
（2）梁下部纵筋的表示方法1）当梁下部纵筋为一排时，用下列方式表示：例：梁支座上部纵筋注写为6Φ25，则表示上是一排纵筋为6Φ25。
2）当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
例：梁下部纵筋注写为6Φ25 2/4，则表示上一排纵筋为2Φ25，下一排纵筋为4Φ25，全部伸入支座。
3）当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，注写是角筋写在前面。
例：下部纵筋2Φ25+2 22表示梁下部有四根纵筋，角部为2Φ25，中间为2Φ22。
4）当梁下部纵筋不全伸入支座时候，将梁支座下部纵筋减少的数量写在括号内。
例：梁下部纵筋注写为6Φ25 2（-2）/4，则表示上排纵筋为2Φ25，且不伸入支座；下一排纵筋为4Φ25，全部伸入支座。
梁下部纵筋注写为2Φ25+3 22（-3）/5Φ25，则表示上排纵筋为2Φ25和3Φ22，其中3Φ22不伸入支座；下一排纵筋为5Φ25，全部伸入支座。
（3）吊筋的表示方法吊筋要画在平面图的主梁上，用引线注写总配筋值。
（4）附加箍筋的表示方法附加箍筋将其直接画在主梁上，括号内的数字表示肢数。
说明：图4.2.4c中Y500*250,就是加腋信息，500表示加腋筋长度，250表示间距。
2 柱的平面表示方法2.1.1 柱的分类编号在实际工程中，会出现各种各样的柱，我们把柱分为如下类型，见表2-2。
在同一编号的柱中选择一个截面放大到能看清的比例，直接注写柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容，就是截面注写方式。
KZ2集中标注表达的意思是：K表示框架柱，2表示序号。
650×600：表示柱的截面尺寸，750（宽）×700（高）。
26Φ25：表示全部纵筋26根直径为25的二级钢。
Φ10@100/200：表示柱的箍筋直径为10的一级钢，加密区间距为100，非加密区间距为200。
3 板的平面表示方法3.1 板的平面表示方法3.1.1 坐标方向的规定（1）当两向轴网正交布置时，图面从左至右为X方向，从下至上为Y方向；（2）当轴网转折时，局部坐标方向顺轴网转折角度做相应的转折；（3）当轴网向心布置时，切向为X方向，径向为Y方向。
3.1.2 板块集中标注（1）板块集中标注的内容为：板块编号、板厚、贯通纵筋以及当板面标高不同时的标高高差。
（2）对于普通楼面，两向均以一跨为一块板；对于密肋楼盖，两向主梁（框架梁）均以一跨为一块板（非主梁密肋不计）。
所有板块应逐一编号，相同编号的板块可择其一做集中标注，其他仅注写置于圆圈内的板编号，以及当板面标高不同时的标高高差。
1）板块编号板厚注写为h=×××；当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=×××/×××；当设计已在图注中同一注明板厚时，此项可不注。
3）贯通纵筋贯通钢筋按板块的下部和上部分别注写（当板块上部不设贯通纵筋时则不注），并以B代表下部，T代表上部；B&T代表下部与上部；X向贯通筋以X打头，Y 向贯通筋以Y打头，两向贯通筋配置相同时则以X&Y打头。
当为单向板时，另一向贯通筋的分布筋可不必注写，而在图中统一说明。
当在某些板内（例如在延伸悬挑板YXB，或纯悬挑板XB的下部）配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写。
4）板面标高高差系指相对于结构层楼面标高的高差，应将其注写在括号内，且有高差时注，无高差时不注。
5）板块集中标注举例例1：板平法集中标注。
LB1表示1号楼板，板厚120mm，板下部配置的贯通纵筋X向为Φ10@150，Y 向为Φ10@100；板上部未配置贯通纵筋。
例2：延伸悬挑板平法标注。
YXB1表示延伸悬挑板的编号，h=150/100表示板的根部厚度为150mm，板的端部厚度为100mm，下部构造钢筋X方向为Φ8@150，Y方向为Φ8@200，上部X 方向为Φ8@150，Y方向按1号筋布置。
例3：纯悬挑板平法标注。
XB2表示纯悬挑板的编号，h=150/100表示班的根部厚度为150mm，板的端部厚度为100mm，下部构造钢筋X方向为Φ8@150，Y方向为Φ8@200，上部X方向为Φ8@150，Y方向按1号筋布置。
6）重要说明同一编号板块的类型、板厚和贯通纵筋均应相同，但板面标高、跨度、平面形状以及板支座上部的非贯通纵筋可以不同。
3.1.3 板支座原位标注板支座原位标注的内容为：板支座上部非贯通纵筋和纯悬挑板上部受力钢筋。
（1）相关规定板支座原位标注的钢筋，应在配置相同跨的第一跨表达（当在两悬挑部位单独配置时，则在原位表达）。
（2）非悬挑板的平法原位标注②表示2号钢筋，Φ8@150表示直径为圆8的钢筋，间距为150mm，（2）表示连续布置的跨数为两跨，900、1000表示自梁支座中线向跨内延伸的长度，两边对称延伸时，另一侧可不标注（如轴线的2号筋）。
（3）一端延伸悬挑板平法原位标注注：2A表示板支座负筋连续布置到一端悬挑部分。
（4）两端延伸悬挑板平法原位标注注：2B表示板支座负筋连续布置到两端悬挑部分。
（5）支座单边平法原位标注注：板负筋尺寸1000表示自支座中线到跨内延伸的长度。
3.1.4 隔一布一布筋方式（1）直径相同情况例1：板上部已配置贯通纵筋Φ12@250，该跨同向配置的上部支座非贯通纵筋为⑤Φ12@250，表示在该支座上部设置的纵筋实际为Φ12@125，其中1/2为贯通纵筋，1/2为⑤非贯通纵筋。
（2）直径不同情况例2：板上部已配置贯通纵筋Φ10@250，该跨同向配置的上部支座非贯通纵筋为③Φ12@250，表示在该支座上部设置的纵筋实际为（1Φ10+1Φ12）/250，实际间距为125mm。
3.2 板的平法标注和传统标注比较从图3-8和图3-9可以看出板的平法标注和传统标注的不同之处。
图3-8 板的传统标注图3-9 板的平法标注注：未注明分布筋间距为Φ8@240温度筋为Φ8@200 注：未注明分布筋间距为Φ8@240温度筋为Φ8@2004 剪力墙的平面表示方法剪力墙的平面表示方法有两种：列表注写方式和截面注写方式。
下面分别介绍。
4.1 列表注写方式列表注写方式，系分别在剪力墙梁表、剪力墙身表和剪力墙柱表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表示剪力墙平法施工图。
（略）可将其编为同一墙柱号。
（2）墙身编号墙身编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中，排数注写在括号内。
表达形式为：QXX（X排）注：1、若干墙身的厚度尺寸和配筋均相同，仅墙厚与轴线的关系不同或墙身长度不同时，也可将其编为同一墙身号。
2、对于分布钢筋网的排数规定：非抗震：当剪力墙厚度大于160时，应配置双排；当其厚度不大于160时，宜配置双排。
