梁柱板钢筋平法标注图解(详细讲解版)

梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排）
4 22（1跨下部钢筋_下排）锚固长度
2 20（2跨下部钢筋）
3 20（3跨下部钢筋_上排）
锚固长度
4 20（3跨下部钢筋_下排）锚固长度
梁下部钢筋
锚固长度
梁内钢筋说明
标注说明
上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间
暗（端）柱钢筋：
• 纵筋 –基础层，需要输入插筋（格式同墙向竖向钢筋） –中间层＝层高+伸入上层的长度 –顶层＝净高+锚固
• 如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。
• 箍筋：自由组合
暗梁
• 暗梁随墙走，故其钢筋计算很简单 –纵筋＝暗梁净长+锚固 –箍筋
锚固：为了使钢筋不被拔出就必须有一定的埋入
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固长度:Lae
弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料尺寸，两者之间的差值叫弯曲调整值。
端柱暗柱暗梁连梁
根数纵筋箍筋
顶层中间层
墙端为端柱墙端为暗柱
基础层中间层
顶层
箍筋纵筋
外侧钢筋连续通过外侧钢筋不连续通过外侧钢筋连续通过外侧钢筋不连续通过

梁柱板钢筋平法标注图解

第一部分钢筋专业知识第一单元基本知识及相关概念第二单元平法识图（03G101）第三单元钢筋算法幻灯片21.1一般知识1、钢筋种类:1.1 按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。

1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。

表示符号：1.1.2 冷拉钢筋（预应力钢筋）表示符号：2.1 按照外形一般分为：圆钢和螺纹钢幻灯片3钢筋一般表示法（钢筋信息）二级钢筋一级钢筋幻灯片41.2钢筋一般表示法（图例）幻灯片5预应力钢筋表示法钢筋涉及概念幻灯片7混凝土保护层：纵向受力钢筋的外表面到截面边缘的垂直距离。

作用有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵筋与砼有较好的粘结。

幻灯片8锚固：为了使钢筋不被拔出就必须有一定的埋入长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋入长度即为锚固。

最小锚固长度：La;抗震锚固长度:Lae幻灯片9弯钩：为了保证可靠粘结与锚固光圆钢末端做成的弯钩，有90、135、180 度。

弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴线长度不变。

因弯曲处形成圆弧而量尺寸又是延直线外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料尺寸，两者之间的差值叫弯曲调整值。

搭接：钢筋长度不够需要接长所发生的驳接，有绑扎搭接、焊接、机械连接。

幻灯片10钢筋绑扎搭接幻灯片11钢筋搭接图样幻灯片13常见钢筋混凝土构件梁柱板?剪力墙?楼梯?基础幻灯片14梁分类框架梁屋面框架梁非框架梁悬挑梁幻灯片15关于平法的识图及配筋构造幻灯片16梁内钢筋说明幻灯片17幻灯片18幻灯片20幻灯片21幻灯片22标注说明上图集中标注：KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂；Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四根一级、直径是10的腰筋；（4 Φ 12）表示4根一级、直径是12的架立筋；（-0.100）表示梁顶标高；原位标注：2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上2根直径是22的。

梁柱钢筋平法标注图解

【L(净跨)-50*2】/箍筋间距 + 1
板钢筋计算
底部受力筋：
标注长度+2*弯钩长度（一级钢时）
上图单块板钢筋根数：【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左弯折长度+右弯折长度
剪力墙钢筋计算
水平钢筋
长度
墙身钢筋
根数
竖向钢筋
长度
墙柱墙柱
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜长+锚固值
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
（弯锚、直锚）
• 外侧钢筋不连续通过
–外侧钢筋：墙长- 2*保护层 +0.65*2Lae
–内侧钢筋：墙净长+锚固长度（弯锚、直锚）
• 根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照设）
墙身水平筋计算总结：
• 无论墙身转角为直角、丁直角、十字角甚至斜交角，墙身水平钢筋的长度计算只区分墙端为端柱还是暗柱，总的来说就是墙身端为暗柱时，水平钢筋算墙长；墙端为端柱时，水平钢筋算净长+锚固。
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽【注：L (净跨) 为该支座相邻两跨跨长值大者】

梁柱板钢筋平法标注识图详解

锚固：为了使钢筋不被拔出就必须有一定旳埋入
长度使得钢筋能经过粘结应力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固长度:Lae
弯钩：为了确保可靠粘结与锚固光圆钢末端做成旳
弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线外，量外包尺寸，所以弯曲钢筋旳量度尺寸不小于下料尺寸，两者之间旳差值叫弯曲调整值。
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽【注：L (净跨) 为该支座相邻两跨跨长值大者】
下部纵筋：跨长-左边支座旳右半边-右边支座左半边+左边锚固+右边锚固吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
距为100非加密区为200，肢数为2； 2Φ25表达2根二级、直径是25旳通长筋；*4Φ10表达四根
一级、直径是10旳腰筋；（4 Φ 12）表达4根一级、直径是12旳架立筋；（-0.100）表达梁顶标高；
原位标注：
2Φ25+2Φ22表达该处钢筋总信息为2根直径是25旳加上2 根直径是22旳。
（弯锚、直锚）
外侧钢筋不连续经过
外侧钢筋：墙长- 2*保护层 +0.65*2Lae
内侧钢筋：墙净长+锚固长度（弯锚、直锚）
根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照设）
墙身水平筋计算总结：
不论墙身转角为直角、丁直角、十字角甚至斜交角，墙身水平钢筋旳长度计算只区别墙端为端柱还是暗柱，总旳来说就是墙身端为暗柱时，水平钢筋算墙长；墙端为端柱时，水平钢筋算净长+锚固。

梁柱板平法标注图解PPT课件

搭接：钢筋长度不够需要接长所发生的驳接，有绑
扎搭接、焊接、机械连接。
9
钢筋绑扎搭接
10
11
钢筋搭接图样
12
常见钢筋混凝土构件
•梁 •柱 •板 •剪力墙 •楼梯 •基础
13
梁分类
• 框架梁 • 屋面框架梁 • 非框架梁 • 悬挑梁
14
关于平法的识图及配筋构造
2400
150 6 22 4/2
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽【注：L (净跨) 为该支座相邻两跨跨长值大者】
44
sgggggggggggggggggg
• vvvvgtjhjk6uu6vv
45
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
2
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
3
1.2钢筋一般表示法（图例）
4
预应力钢筋表示法
5
钢筋涉及概念
6
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵筋与砼有较好的粘结。
– 外侧钢筋＝墙长-2*保护层 – 内侧钢筋＝墙长-2*保护层+弯折
• 外侧钢筋不连续通过
– 外侧钢筋＝墙长- 2*保护层 +0.65*2Lae

梁、柱、板钢筋平法标注图解2

1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵筋与砼有较好的粘结。
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜长+锚固值
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一跑楼梯）
钢筋计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2：箍筋（根数）：【L(净
跨)-50*2】/箍筋间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固

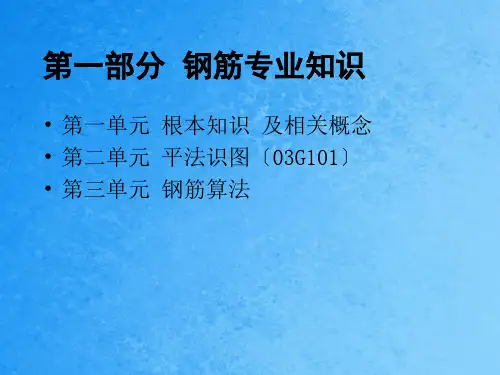

第一部分钢筋专业知识
• 第一单元基本知识及相关概念 • 第二单元平法识图（03G101） • 第三单元钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。

梁板柱钢筋平法标注图解-ppt课件

中间层纵筋：
层高-非衔接区长度+上层非衔接区长度 +搭接长度
顶层柱纵筋〔中柱〕：
层高-梁高－非衔接区长度+锚固长度
锚固长度：梁高－砼维护层＋12d
顶层柱纵筋〔角柱、边柱〕：
层高-梁高-上层非衔接区长度+顶层锚固长度
插筋：与上层钢筋的
搭接长度+非搭接区长度+伸入下层的锚固长度
箍筋〔根数〕：【L(净跨)-50*2】 /箍筋间距 + 1
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算以下图钢筋方式：全跨长-砼维护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼维护层+次梁宽-砼维护层+50+斜长+锚固值
柱钢筋的计算
根底插筋：根底层高+上层上层非衔接区长度+搭接长度+锚固长度-砼维护层〔35〕
搭接：钢筋长度不够需求接长所发
钢筋绑扎搭接
钢筋搭接图样
常见钢筋混凝土构件
•梁 •柱 •板 • •剪力墙 • •楼梯 • •根底
梁分类
• 框架梁 • 屋面框架梁 • 非框架梁 • 悬挑梁
关于平法的识图及配筋构造
（梁净长）1/3 （梁净长）1/4 2400
150 6 22 4/2
250 6 22 4/2
2Φ25表示2根二级、直径是25的通长筋； *4Φ10表示四根一级、直径是10的腰筋；
〔4 Φ 12〕表示4根一级、直径是12的架立筋；〔-0.100〕表示梁顶标高；原位标注：
2Φ25+2Φ22表示该处钢筋总信息为2根直径是 25的加上2根直径是22的。

梁柱板钢筋平法标注图解

3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
板的分类
单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱暗梁
端柱连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
A型一跑楼梯
楼梯
B型有低端平板一跑楼梯
暗端柱钢筋：
纵筋基础层,需要输入插筋格式同墙向竖向钢筋中间层＝层高+伸入上层的长度顶层＝净高+锚固
如果是端柱,顶层锚固要区分边、中、角柱,要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱,所以其锚固也同框架柱相同。
箍筋：自由组合
暗梁
暗梁随墙走,故其钢筋计算很简单纵筋＝暗梁净长+锚固箍筋
连梁
纵筋顶层连梁,长度＝洞口宽+左右两边锚固中间层连梁,长度＝洞口宽+左右两边锚固
箍筋顶层连梁,纵筋长度范围内均布置箍筋中间层连梁,洞口范围内布置箍筋。
中间层纵筋：
层高-非连接区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋中柱：
层高-梁高－非连接区长度+锚固长度
锚固长度：梁高－砼保护层＋12d
顶层柱纵筋角柱、边柱：
层高-梁高-上层非连接区长度+顶层锚固长度
插筋：
与上层钢筋的搭接长度+非搭接区长度+伸入下层的锚固长度
箍筋根数： L 净
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排）
4 22（1跨下部钢筋_下排）锚固长度

梁柱板钢筋平法标注图解(详细讲解版)

• 外侧钢筋不连续通过
–外侧钢筋＝墙长- 2*保护层 +0.65*2Lae
–内侧钢筋＝墙长- 2*保护层+弯折
• 根数：层高-2*50/间距+1（暗梁、连梁墙身水平筋照设）
墙身水平钢筋（墙端为端柱）端柱墙突身出
• 长度：
–墙端为端柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长- 2*保护层 –内侧钢筋＝墙净长+锚固长度
中间层纵筋：
层高-非连接区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋（中柱）：
层高-梁高－非连接区长度+锚固长度
锚固长度：梁高－砼保护层＋12d
顶层柱纵筋（角柱、边柱）：
层高-梁高-上层非连接区长度+顶层锚固长度
插筋：
与上层钢筋的搭接长度+非搭接区长度+伸入下层的锚固长度
箍筋（根数）：
暗（端）柱钢筋：
• 纵筋 –基础层，需要输入插筋（格式同墙向竖向钢筋） –中间层＝层高+伸入上层的长度 –顶层＝净高+锚固
• 如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。
• 箍筋：自由组合
暗梁
• 暗梁随墙走，故其钢筋计算很简单 –纵筋＝暗梁净长+锚固 –箍筋
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵筋与砼有较好的粘结。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

?力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固长度:Lae
? 弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。
? 弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料尺寸，两者之间的差值叫弯曲调整值。
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一跑楼梯）
钢筋计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2：箍筋（根数）：【L(净跨)-
50*2】/箍筋间距 +1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽【注：L (净跨) 为该支座相邻两跨跨长值大者】
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
250 6 22 4/2
2 16 10-200(2)
A
KL4(3A)250*700 2 22 8-100/200(2)
（梁净长）1/3 (梁净长)1/4
（梁净长）1/3 (梁净长)1/4
6900 6 22 2/4
250 6 22 4/2
1800 150 150 6 22 4/2
2 20
250 6 22 4/2
距为100非加密区为200，肢数为2； ? 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四
根一级、直径是10的腰筋； ? （4 Φ 12）表示4根一级、直径是12的架立筋； ? （-0.100）表示梁顶标高；
原位标注：
? 2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上2 根直径是22的。
第一部分钢筋专业知识
? 第一单元基本知识及相关概念 ? 第二单元平法识图（ 03G101） ? 第三单元钢筋算法
1.1一般知识
1、钢筋种类 :
1.1 按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。
1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
? 搭接：钢筋长度不够需要接长所发生的驳接，有绑
扎搭接、焊接、机械连接。
钢筋绑扎搭接
钢筋搭接图样
常见钢筋混凝土构件
?梁 ?柱 ?板 ?剪力墙 ?楼梯 ?基础
梁分类
? 框架梁 ? 屋面框架梁 ? 非框架梁 ? 悬挑梁
关于平法的识图及配筋构造
2400
150 6 22 4/2
（梁净长）1/3 （梁净长）1/4
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜长+锚固值
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
? 6Φ25 4/2表示6根钢筋上排有4根下排有2根
柱
锚固长度
>=35d;>=500 层高
电渣压力焊
梁高
2J 2b
梁高
1b 1J >=500 >=hc >=hn/6 基础顶面
基础高
箍筋：保证纵向钢筋的位置正确，又防止纵向钢筋压曲，从而提高柱承载能力。在构件中，箍筋应做成封闭式。
柱中的箍筋一般仅按构造要求配置：（ 1 ）、柱是一种受压构件，在承受荷载时，由于“长细比”影响，纵向钢筋可能过早地被压弯屈而丧失承载能力，因此，利用箍筋将它们围住，以改善抗弯曲条件。（ 2 ）、配置箍筋，使柱的钢筋形成一个完整的骨架，与纵向钢筋互相联系，满足施工的要求。
KL4(3A)
B
C
上部贯通筋 2 22
6900 7 20 3/4
（梁净长）1/3 （梁净长）1/4 250 150 6 22 4/2
D
悬臂梁上部上排钢筋 2 22 悬臂梁上部下排钢筋 2 22
中间支座负筋（上排） 2 22 中间支座负筋（下排） 2 22
端支座负筋（上排） 2 22 端支座负筋（上排） 2 22
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排）
锚固长度
4 22（1跨下部钢筋_下排）
2 20（2跨下部钢筋）
3 20（3跨下部钢筋_上排）
锚固长度
4 20（3跨下部钢筋_下排）锚固长度
梁下部钢筋
锚固长度
梁内钢筋说明
标注说明
上图集中标注：
? KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； ? Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
板的分类
? 单块板
?连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱暗梁
端柱连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
楼梯
A型（一跑楼梯）
B型（有低端平板一跑楼梯）
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
?混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵筋与砼有较好的粘结。
5 22
KZ1 650*600 4 22 φ 10@100/200
层号层高标高 5 3.6 15.870
4 3.6 12.270
20
450
3 3.6 8.670 2 4.2 4.470
4
150
C
1 4.5 -0.03 -1 4.5 -4.53 -2 4.5 -9.03
325
325
基础底板 1.2
