纳米核壳结构材料的合成与表征随着纳米科技的快速发展，纳米材料的合成与表征成为了研究的重要方向。
其中，纳米核壳结构材料因其独特的性质引起了广泛的关注。
本文将探讨纳米核壳结构材料的合成方法以及对其进行的表征技术，以期加深对这一材料的理解。
一、纳米核壳结构材料的合成方法纳米核壳结构材料的合成方法有多种，其中较常见且广泛应用的是湿化学合成方法。
在这种方法中，一般以金属或半导体纳米颗粒作为核心，通过适当的表面修饰，再将某种材料包覆在核心表面形成壳层。
常见的合成方法之一是对核的表面进行功能化修饰，然后通过改变溶液中的条件来引发材料的聚集反应。
如此聚集形成的壳层可以是金属纳米颗粒、聚合物或无机晶体等。
例如，可以将种子颗粒表面修饰为亲水性，然后使用水/有机混合溶剂，使其在适当条件下形成核心壳结构。
这种方法在纳米材料的合成中得到了广泛应用，能够实现对壳层材料的选择性合成。
另一种常用的合成方法是通过化学还原法合成纳米核壳结构材料。
这种方法首先制备核材料，然后在核表面引发还原反应，使还原剂将所需壳层材料沉积在核表面。
这种方法的优点是可以控制壳层的厚度和形貌，从而调控材料的性质。
二、纳米核壳结构材料的表征技术纳米核壳结构材料的表征涉及到其结构、形貌和性质等方面。
因此，需要使用多种技术手段进行分析。
在结构表征方面，透射电子显微镜（TEM）是一种常用的手段。
通过TEM可以观察到纳米核壳结构的形貌和颗粒的大小、形态等信息。
同时，还可以使用能量色散X射线光谱（EDS）来进行化学成分分析，以确定核壳结构中各组分的含量。
表征还可以包括热力学性质的分析。
差示扫描量热法（DSC）和热重分析（TGA）是常用的测定纳米核壳结构材料热分解行为和热稳定性的手段。
通过热重分析可了解材料中的残余物含量及其热分解温度，从而对材料的热稳定性进行评估。
此外，如果需要了解材料的光学性质，可以使用紫外可见光谱（UV-Vis）进行分析。
通过UV-Vis可以观察到材料的吸收和发射特性，从而研究其能带结构和能级分布等物理性质。
无机纳米材料的表征及其应用一、引言随着纳米技术的不断发展，无机纳米材料的研究和应用已经得到了广泛的关注和研究。
无机纳米材料因其特殊的性质和表面活性，具有广泛的应用前景，如生物医学、能源、催化、电子器件等领域。
无机纳米材料的表征是研究其性质和应用的重要基础。
本文将全面介绍无机纳米材料的表征及其应用。
二、无机纳米材料的表征1.传统表征方法无机纳米材料的传统表征方法包括透射电镜（TEM）、扫描电镜（SEM）、X射线粉末衍射（XRD）、拉曼光谱和红外光谱等。
TEM和SEM可以观察到无机纳米材料的形貌、尺寸和形状等结构特征。
XRD可以分析无机纳米材料的晶体结构和晶格参数，拉曼光谱和红外光谱可以标识无机纳米材料的化学组成和表面结构等。
2.高级表征方法高级表征方法包括扫描透射电镜（STEM）、原子力显微镜（AFM）、X射线光电子能谱（XPS）、透射电子能谱（TEM）和霍尔效应测量等。
STEM可以比TEM更准确地确定无机纳米材料的形貌、尺寸和形状。
AFM可以测定无机纳米材料的表面形貌和荷电性等。
XPS可以观察无机纳米材料的化学组成和氧化状态。
TEM可以测定无机纳米材料的电子结构和拓扑结构等。
霍尔效应测量可以测定无机纳米材料的导电性和磁性等。
三、无机纳米材料的应用1.生物医学无机纳米材料在生物医学领域的应用主要包括药物输送、光热治疗和生物成像等。
无机纳米粒子具有潜在的药物传递载体，可用于药物递送系统、高效零毒或靶向性药物在癌细胞中的投放，同时具有药物控释的功能。
纳米粒子还可作为激活器，经过特殊处理的无机纳米材料可通过将其植入到病变组织中，利用近红外激光激发得到的光热效应增强治愈效果，如提高癌症治疗的效率。
此外，无机纳米材料还可用于生物成像、诊断等领域。
2.能源无机纳米材料在能源领域的应用主要包括储能和转换、太阳能电池、燃料电池和电解水等。
以铁氧体纳米杂化材料为例，其具有优异的储能性能和高电导率，可用于电池等储能器件中。
微观纳米材料的制备和表征微观纳米材料是一种新型材料，其在能源、光电子、生物医学及水处理等领域具有广泛的应用前景。
因此，对微观纳米材料的制备和表征具有重要的科学意义和应用价值。
本文将从微观纳米材料的制备、表征以及应用等方面展开讨论。
一、微观纳米材料的制备微观纳米材料的制备方法包括物理法、化学法、生物法等多种方式。
其中，化学合成法是最常用的一种制备方法，其主要包括溶胶-凝胶法、水热法、微乳液法、溶液中还原法等。
这些方法可以制备出具有不同形貌和尺寸的纳米材料。
例如，溶胶-凝胶法可以将硅溶胶化合物加进模板中，经过溶胶凝胶过程形成一定形貌的硅纳米材料；而水热法通过在高温高压下的水热反应制备纳米材料，可以得到具有不同形貌和尺寸的纳米晶体。
再例如，溶液中还原法是一种将金属离子还原成金属纳米颗粒的方法，通过改变反应物浓度、温度等条件可以控制其尺寸和形成态。
这些制备方法对控制纳米微观结构的形貌、尺寸和表面性质具有重要影响，从而影响其应用性能。
二、微观纳米材料的表征微观纳米材料的表征包括形貌、尺寸、结构等几个方面。
形貌的表征包括扫描电镜、透射电镜、原子力显微镜等方式，可以展现出纳米材料表面的微观形态。
尺寸的表征可以通过动态光散射、拉曼光谱等手段进行测定，同时纳米材料的结构可以通过X光衍射技术等方式进行表征。
这些技术的应用使得我们可以了解纳米材料的微观结构和表面性质，从而更好地控制和优化微观纳米材料的制备过程和性质。
三、微观纳米材料的应用由于微观纳米材料的小尺寸和巨大比表面积，具有比常规材料更加显著的物理、化学特性，因此在能源、光电子、生物医学、水处理等领域具有广泛的应用前景。
例如，在能源领域中，微观纳米材料用作太阳能电池、锂离子电池、催化剂等方面已显示出应用潜力。
在生物医学领域中，则可以用作靶向治疗、药物输送、细胞成像等方面。
此外，微观纳米材料的应用还可以扩展到环保领域，例如水处理领域中应用微观纳米材料，一方面在净水和废水处理中显示许多良好性能，另一方面也能够有效地去除重金属、有机污染物等有害物质。

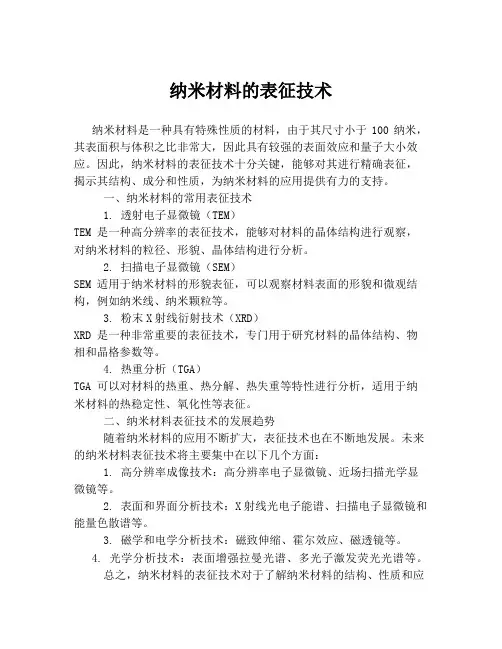

纳米材料的表征技术
纳米材料在不同领域中有着广泛的应用，但是由于其微小的尺寸，传统的表征技术很难准确地描述其结构、形貌和性质。
因此，开发针对纳米材料的表征技术显得尤为重要。
常见的纳米材料表征技术包括：透射电子显微镜(TEM)、扫描电
子显微镜(SEM)、原子力显微镜(AFM)、拉曼光谱和X射线衍射(XRD)等。
TEM可以直接观察到纳米材料的形貌和结构，同时还能够对其晶格结构进行分析。
SEM可以通过扫描测量纳米颗粒的大小和分布情况，还可以获得其形貌信息。
AFM可以测量纳米材料的表面形貌和力学性质，并能够进行原位实时观察。
拉曼光谱可以测量纳米材料的分子振动模式和结构信息，而XRD 则是一种非常有用的纳米材料结构表征工具，它可以测量晶体中原子排列的周期性，从而确定晶体的结构类型、晶格常数和晶体成分等信息。
除了上述传统的表征技术之外，近年来，还涌现出了许多新的表征技术，如电子能谱(ES)、场发射扫描电子显微镜(FE-SEM)和扫描透射电镜(STEM)等，这些技术都为纳米材料的表征提供了更多的手段和思路。
总之，随着纳米材料应用领域的不断扩展，纳米材料表征技术的发展也将迎来更多的挑战和机遇。
- 1 -。
亚纳米结构精细表征和控制方法一、亚纳米结构精细表征和控制方法的重要性亚纳米结构，听起来就很酷炫有没有？这可是在微观世界里超级小却超级重要的东西呢。
就好比在一个超级微小的王国里，每个亚纳米结构都是独特的小公民，它们有着自己独特的身份和作用。
精细表征这些亚纳米结构就像是给这些小公民做详细的身份鉴定，只有把它们了解得清清楚楚，我们才能更好地控制它们。
这在很多领域都超级关键，比如说在材料科学领域，如果我们能精确表征和控制亚纳米结构，就能制造出性能超级棒的新型材料。
像那些超坚韧又超轻便的航空材料，可能就和亚纳米结构的精细控制分不开呢。
二、精细表征的方法1. 显微镜技术显微镜可是我们探索亚纳米世界的重要工具呀。
普通的光学显微镜可不够看了，电子显微镜就厉害多啦。
它就像一个超级放大镜，可以把亚纳米结构放大好多好多倍，让我们能看到它们的样子。
不过电子显微镜也有不同的类型呢，像透射电子显微镜（TEM），它就像是一个透视眼，可以看到亚纳米结构内部的情况。
还有扫描电子显微镜（SEM），能把亚纳米结构的表面看得一清二楚。
这就好比一个是看身体内部的X光机，一个是看皮肤表面的高清摄像头。
2. 光谱学方法光谱学也是个好帮手。
比如说红外光谱，它可以告诉我们亚纳米结构里化学键的信息。
就像每个化学键都有自己独特的声音，红外光谱就能听到这些声音，然后告诉我们这里面有哪些化学键在“唱歌”。
还有拉曼光谱，它也能提供很多关于亚纳米结构的信息，和红外光谱就像是一对好伙伴，互相补充，一起把亚纳米结构的秘密揭开。
三、控制方法1. 化学合成控制在化学合成的时候，我们就像是厨师一样，可以通过控制反应条件来做出我们想要的亚纳米结构。
比如说调整反应的温度、压力、反应物的浓度等。
这就像厨师调整火候、调料的用量一样。
如果温度高一点，可能亚纳米结构就会长得快一点，形状也会有所不同。
如果反应物浓度变化了，那亚纳米结构的大小可能就会跟着变化。
2. 物理手段控制物理手段也不能少。
纳米材料的表征与测试技术纳米科技是21世纪最具发展前景的领域之一，而纳米材料作为纳米科技的重要组成部分，其性质和性能的表征与测试显得尤为重要。
本文将介绍纳米材料的表征方法和测试技术，以期为相关领域的研究提供有益的参考。
原子力显微镜是一种用于研究纳米材料表面形貌和微观结构的强大工具。
它利用微悬臂感受样品原子间的相互作用力，从而获得样品的表面形貌和粗糙度等信息。
AFM不仅可以观察纳米粒子的形貌，还可以用于研究表面修饰和吸附等现象。
透射电子显微镜是通过电子束穿过样品获取信息的一种仪器。
在纳米材料的表征中，TEM可以用来观察纳米粒子的形貌、尺寸和分布等信息。
TEM还可以用于研究纳米材料的内部结构、界面等现象。
X射线衍射是一种用于研究材料晶体结构和相变的重要手段。
通过测量X射线的衍射角度，可以获得样品的晶体结构、晶格常数和相组成等信息。
在纳米材料的表征中，XRD可以用于研究纳米粒子的物相、结晶度以及分子结构等信息。
扫描隧道显微镜主要用于测量样品的表面形貌和电子云分布。
在纳米材料的测试中，STM可以用于研究纳米结构的电子性质、表面修饰和分子吸附等现象。
STM还可以用于测量纳米材料的隧道电流和电阻等电学性质。
紫外-可见光谱是一种用于研究材料光学性质的重要手段。
在纳米材料的测试中，UV-Vis可以用于测量纳米材料的光学性质，如吸收光谱、反射光谱和透射光谱等。
通过分析这些光谱数据，可以获得纳米材料的光学带隙、粒径分布和成分等信息。
热重分析是一种用于研究材料热稳定性和质量变化的重要技术。
在纳米材料的测试中，TGA可以用于研究纳米材料在不同温度下的热稳定性、分解行为和热反应动力学等。
TGA还可以用于测量纳米材料的比表面积和孔径分布等物理性质。
本文介绍了纳米材料的表征方法和测试技术。
这些技术和方法在纳米材料的研究和开发中发挥着重要的作用，帮助科学家们深入了解纳米材料的性质和性能。
随着纳米科技的不断发展，相信未来会有更多更先进的表征和测试技术涌现，为纳米材料的研究和应用提供更全面的信息。
SEM和TEM在纳米材料表征中的应用随着纳米科技的发展，纳米材料在各个领域的应用越来越广泛。
纳米材料的表征和分析对于了解其结构、形貌和性能具有重要意义。
扫描电子显微镜（SEM）和透射电子显微镜（TEM）是目前最常用的纳米材料表征工具。
它们能够提供高分辨率的图像和各种材料特征的表征。
本文将讨论SEM和TEM在纳米材料表征中的应用。
首先，SEM是一种非常有效的纳米材料表征方法。
它通过扫描样品表面的电子束来获取样品的表面形貌。
SEM的分辨率通常可以达到纳米级别，可以观察到纳米材料的微观结构、孔隙和颗粒大小分布等特征。
SEM还可以进行能谱分析，通过获取样品的X射线谱图来确定样品的成分。
因此，SEM在纳米材料的形貌和成分分析中具有重要的应用价值。
其次，TEM是一种对纳米材料进行高分辨率成像和结构分析的强大工具。
TEM是通过透射电子束穿过样品并对透射电子进行检测来获取样品的内部结构信息。
TEM可以提供纳米材料的高分辨率成像，从而使我们能够观察到纳米颗粒的原子级结构。
此外，TEM还可以通过选择探测器进行电子衍射实验，从而获得样品的晶体学信息。
通过电子衍射，我们可以确定纳米材料的晶格结构、晶面方向和晶格畸变等参数。
因此，TEM在纳米材料的结构分析和晶体学研究中非常有用。
除了上述应用外，SEM和TEM还可以结合使用来获得更深入的纳米材料表征。
例如，我们可以使用SEM来对样品进行初步的表面形貌观察和成分分析，然后使用TEM来进一步观察样品的内部结构和晶体学性质。
通过这种组合应用，我们可以全面了解纳米材料的形貌、成分和结构特征。
此外，SEM和TEM还可以与其他分析技术相结合，如能谱分析、原位观察和电子能谱图等，从而进一步拓展纳米材料的研究领域。
值得一提的是，为了获得更好的SEM和TEM图像，样品的制备非常关键。
纳米材料的制备通常需要采用特殊的方法，以保持样品的结构和形貌。
同时，样品的制备还需要避免污染和伪影的产生。
因此，在纳米材料表征中，样品的制备技术也是非常重要的一环，只有得到优质的样品才能获得准确可靠的SEM和TEM图像。
纳米材料的表征纳米材料是指至少在一维尺度上具有至少一个尺寸小于100纳米的材料。
由于其特殊的尺寸效应和表面效应，纳米材料在材料科学、化学、生物学等领域具有重要的应用价值。
然而，由于其尺寸小、表面积大、晶体结构复杂等特点，对纳米材料的表征成为一个极具挑战性的问题。
本文将对纳米材料的表征方法进行简要介绍，希望能够为相关研究人员提供一些参考。
首先，纳米材料的形貌表征是非常重要的。
传统的扫描电子显微镜（SEM）和透射电子显微镜（TEM）是常用的表征手段。
SEM能够观察材料的表面形貌，而TEM则可以观察材料的内部结构。
此外，原子力显微镜（AFM）也是一种常用的纳米材料表征手段，它可以实现对纳米材料表面形貌的原子级分辨率成像。
其次，纳米材料的结构表征也是至关重要的。
X射线衍射（XRD）是一种常用的结晶结构表征手段，它可以用来确定材料的晶体结构、晶格常数和晶粒尺寸。
此外，高分辨透射电子显微镜（HRTEM）和选区电子衍射（SAED）也可以用来观察纳米材料的晶体结构和晶格取向。
再次，纳米材料的成分表征也是必不可少的。
能谱分析技术（如X射线能谱分析、电子能谱分析）可以用来确定纳米材料的化学成分，而质谱分析（如原子质谱、质子质谱）则可以用来确定纳米材料的同位素成分和杂质元素含量。
最后，纳米材料的性能表征是评价其应用价值的重要手段。
热重分析（TGA）、差示扫描量热分析（DSC）和动态力学分析（DMA）可以用来研究纳米材料的热稳定性、热力学性质和力学性能。
总之，纳米材料的表征是一个复杂而又多样化的过程，需要综合运用多种手段和方法。
希望本文介绍的内容能够为相关研究人员提供一些帮助，也希望在不断深入研究的过程中，能够有更多更精确的表征方法被发展出来，为纳米材料的研究和应用提供更有力的支持。
结构表征的重要性
根据光荧光谱的测试原理，针对具体的化合物半导体材料的层次结构，归纳、总结出两个实用的分析模型：光荧光谱的厚度干涉模型和透明衬底发光模型。
应用厚度干涉模型，对Ga外延材料、带DBR结构的MQw 材料的光荧光谱曲线进行了分析，并解释了AlGaInP LED 结构PL扫描图的强度分布。
应用透明衬底发光模型，分析并解释了InGaAs材料的发光强度图案。
实验结果表明，这两个分析模型能很好地解释薄膜外延层的PL光谱曲线，能够分析光荧光谱的曲线形状和强度分布与材料结构及表面状态的关系，对判断材料品质有较大帮助，具有一定的实用价值。
GaAs、InP、GaN 基化合物材料多属
于直接带隙材料，能够制作出各种光发
射、光吸收器件，如各种发光二极管、
激光器、探测器等。
在研制、生产这些
光电材料的过程中，光荧光的测试必不
可少。
光荧光的测试原理为：以短波长
激光器(相对于被测样品)为激发光源，光
照射到半导体样品后被样品吸收产生非平衡的电子一空穴对，电子和空穴经过弛豫、扩散、复合等物理过程最后发射出反映样品特性的荧光。
因此通过光荧光测量可以确定材料发光波长、发光强度等物理特性，经过特殊的分析(如变温光荧光乜I3]、瞬态光荧光4 )还能够确定样品发光的物理过程。
光荧光谱的分析受到外延材料结构、发光机理、样品表面状态等很多因素的综合影响。
例如为了获得材料发光的内量子效率]，就需要对材料样品进行精心制作、对测试方法进行严格规定和校准。
室温光荧光是最常用的PL测试方法，操作简便，测试快速准确，并且不损伤材料，因此在工业生产中获得了广泛应用，成为半导体工业的标准检测仪器。
室温光荧光的测试原理简单，但需要深人地分析才能解释实际材料的光谱曲线。
针对外延层厚度和表面形貌对光谱测量的影响问题，本文提出了普遍适用的分析模型：厚度干涉模型和透明衬底上的荧光模型。
采用ACCENT公司生产的RPM2000型光荧光扫描仪，对半导体
样品的光荧光谱和反射率谱线进行了测试，采用上述的分析模型使测量结果得到了合理解释。
针对常见的GaN 与AlGalnP可见光LED材料，根据光荧光远离和白光测厚原理，可以绘制出如图1所示的光路示意图。
在折射率差别较大的光学介质之间(空气、半导体材料和衬底之间)将产生厚度干涉条纹。
图1中A 为白光测厚
的入射光线，A 为光致荧光的出射光线，
可以看到A与A对于记录探测器而言在光路
上是等价的，因此探测器记录的白光反射
率曲线和光荧光谱曲线都包含了同样的外
延层厚度干涉条纹。
干涉条纹峰一峰间距
对应的薄膜厚度d_7 为=式中：和为相邻
两个干涉峰的波长；和为波长和所对应
的材料折射率。
实际测量GaN外延材料的PL
光谱，在黄光峰上经常会出现如图2 (a)所示
的厚度干涉条纹，而GaInP／A1GaInP多量子
阱LED材料的PL谱上也有厚度干涉条纹如
图2(b)，这些条纹所对应的厚度与白光测厚
得出的厚度一致。
因此，实验结果证明图1的分析模型是正确的。
在测量过程中发现GaN 的本征峰和某些In
—GaN量子阱样品的发光峰没有上述现象，如图
3(a)和图3(b)。
因为GaN外延层对它自身的荧光光
谱是强吸收介质，各位置的光谱不具有相干性，
因此不能产生厚度干涉条纹。
图3(a) 中的3个峰分
别为GaN的本征发光峰、结合了声子的发光峰(声
子伴线)和杂质或缺陷发光峰，这3个峰的位置不
随外延层厚度的变化移动。
从原理看In—GaN量子
阱的发光峰(图3 (b))应该包含厚度干涉条纹，实际
很多人也获得了包含干涉条纹的光谱曲线E 。
本
文测量到的样品(图3 (b))没有干涉条纹是不正常
的，可能是外延材料中存在异质界面不平整、表面形貌粗糙等问题造成的。
这个实验现象从另一方面说明可以通过PI 谱线判断材料的形貌(表面上的或外延层内的)。
(a)GaN材料的PL谱A／nm(b)InGaN MQW LED材料的PL谱
红、黄光的LED材料已经进入大规模生产阶段，产量已经达到2英寸(50 mm)49片炉。
这些外延片需要及时进行均匀性、重复性测量，以保证生产的可持续性。
PI 扫描(PL—mapping)是一种无损检测，快速准确，是进行外延片在线检测的理想工具。
根据上述的厚度条纹模型，外延层厚度产生的干涉条纹会叠加在荧光谱线
上，对谱线的强度、峰值波长等信息产生很大影响，
也就是说外延层厚度会影响结构材料的发光波长、
发光强度均匀性数据。
图4为全结构620 nm LED材料
的PI一-mapping图样，从测量结果看峰值波长均匀
性和发光强度很差，然而制作出的LED器件其量子
阱发光波长没有出现大范围的起伏。
将该LED材料
进行化学腐蚀去除厚层GaP材料后，PL—mapping图
样如图5，波长均匀性和强度均匀性明显好转，并且
显示出与图4完全不同的图样。
从以上分析可以看出，
如果没有去除外延层的厚度干涉影响，PL扫描的结果就没有实际意义，不能完成在线检测要求。
I nGaAs探测器是一种重要的光电材料，在光电通信系统和近红外成像领域有重要应用。
本文在InP衬底上生长了2 m InGaAs外延层后测量PL—mapping，分别采用532、785 nm 的激光器为光源，均观察到了奇怪的PL强度图案如图6。
该强度图案与衬底背面图形完全对应，衬底背面图案是由于该生长位置放置过半片衬底后遗留的，样品背面一半被沉积物熏黑，一半无沉积物，熏黑处光荧光强度小。
而将该样品背面进行机械化学抛光后测量PL—mapping，荧光强度变得均匀一致。
室温光荧光测量仪器功能强大，使用方便，是测量半导体材料的常用方法。
针对外延材料中外延层厚度与表面形貌对光谱测量曲线的影响问题，本文用厚度干涉条纹模型解释了外延层厚度对光荧光谱线和强度的影响；用“透明衬底上的荧光”模型解释了InGaAs／InP材料光荧光强度受到样品背面图案影响的现象。
这两个分析模型具有普适性，对获得客观、准确的光荧光分析结果有重要意义。
