ECS-100系统SOE系统使用手册浙江中控技术股份有限公司声明严禁转载本手册的部分或全部内容。
在不经预告和联系的情况下,本手册的内容有可能发生变更,请谅解。
本手册所记载的内容,不排除有误记或遗漏的可能性。
如对本手册内容有疑问,请与我公司联系。
文档标志符定义警告:标示有可能导致人身伤亡或设备损坏的信息。
WARNING: Indicates information that a potentially hazardous situation which, if not avoided,could result in serious injury or death.电击危险:标示有可能产生电击危险的信息。
Risk of electrical shock: Indicates information that Potential shock hazard where HAZARDOUSLIVE voltages greater than 30V RMS, 42.4V peak, or 60V DC may be accessible.防止静电:标示防止静电损坏设备的信息。
ESD HAZARD: Indicates information that Danger of an electro-static discharge to whichequipment may be sensitive. Observe precautions for handling electrostatic sensitive devices注意:提醒需要特别注意的信息。
ATTENTION: Identifies information that requires special consideration.提示:标记对用户的建议或提示。
目录1 SOE系统概述..........................................................................................................................................1-12 SOE主卡FW422(B)...........................................................................................................................2-1 2.1 基本说明...............................................................................................................................................2-12.1.1 FW422 SOE系统主卡的功能特点............................................................................................2-12.1.2 SOE系统主卡FW422适用系统...............................................................................................2-1 2.2 原理说明...............................................................................................................................................2-1 2.3 使用说明...............................................................................................................................................2-22.3.1 LED指示灯说明........................................................................................................................2-32.3.2 地址拨码开关设置....................................................................................................................2-32.3.3 掉电保护设置............................................................................................................................2-42.3.4 端口说明....................................................................................................................................2-52.3.5 主卡安装....................................................................................................................................2-72.3.6 主卡秒脉冲同步线安装............................................................................................................2-8 2.4 性能指标.............................................................................................................................................2-122.5 应用注意事项.....................................................................................................................................2-123 SOE从卡FW369(B)...........................................................................................................................3-1 3.1 基本说明...............................................................................................................................................3-1 3.2 使用说明...............................................................................................................................................3-13.2.1 LED指示灯说明........................................................................................................................3-23.2.2 跳线说明....................................................................................................................................3-23.2.3 端子板选择................................................................................................................................3-23.2.4 拨码开关说明............................................................................................................................3-33.2.5 接口特性....................................................................................................................................3-4 3.3 性能指标...............................................................................................................................................3-4 3.4 工程应用说明.......................................................................................................................................3-53.4.1 通信线与同步线........................................................................................................................3-53.4.2 使用机笼槽位说明....................................................................................................................3-64 SSOE软件................................................................................................................................................4-1 4.1 软件概述...............................................................................................................................................4-1 4.2 软件安装...............................................................................................................................................4-14.2.1 软件安装运行环境....................................................................................................................4-14.2.2 软件安装步骤............................................................................................................................4-14.2.3 软件卸载....................................................................................................................................4-8 4.3 主界面介绍...........................................................................................................................................4-84.3.1 菜单栏........................................................................................................................................4-94.3.2 工具栏......................................................................................................................................4-104.3.3 运行信息界面..........................................................................................................................4-104.3.4 设备配置界面..........................................................................................................................4-114.3.5 服务器配置界面......................................................................................................................4-124.3.6 数据浏览界面..........................................................................................................................4-13 4.4 使用说明.............................................................................................................................................4-134.4.1 参数设置..................................................................................................................................4-134.4.2 启动服务..................................................................................................................................4-194.4.3 运行信息..................................................................................................................................4-194.4.4 数据浏览..................................................................................................................................4-214.4.5 SOE浏览器使用......................................................................................................................4-234.4.6 时间同步服务器使用..............................................................................................................4-305 工程应用举例..........................................................................................................................................5-1 5.1 应用说明...............................................................................................................................................5-1 5.2 卡件设置...............................................................................................................................................5-1 5.3 SOE网络连接.......................................................................................................................................5-35.3.1 SOE主卡与SOE从卡的连接...................................................................................................5-35.3.2 SOE主卡之间的秒脉冲同步线连接.........................................................................................5-45.3.3 SOE主卡与服务器的连接........................................................................................................5-45.3.4 SOE服务器与SOE客户端的连接...........................................................................................5-5 5.4 SOE组态...............................................................................................................................................5-5 5.5 SOE事件查看.......................................................................................................................................5-7 5.6 运行信息查看.......................................................................................................................................5-85.7 客户端数据浏览...................................................................................................................................5-96 资料版本说明..........................................................................................................................................6-11 SOE系统概述SOE(Sequence of Event)是事件顺序的英文简称。
For personal use only in study and research; not for commercial use系统日常维护指导手册目录1、目的 (4)2、适用范围 (4)3、服务器及数据库概述 (4)3.1 服务器概述 (4)3.2 数据库概述 (4)4、系统服务程序的详细说明 (5)4.1系统服务程序的构成 (5)4.2 系统服务程序的启动、关闭及维护管理 (5)4.2.1 dhcp主服务 (5)4.2.1.1 dhcp主服务说明 (5)4.2.1.2 dhcp启动、关闭及进程查看方法 (5)4.2.1.3 配置说明 (6)4.2.2 dhcp从服务 (8)4.2.2.1 dhcp从服务说明 (8)4.2.2.2 dhcp启动、关闭及进程查看方法 (9)4.2.2.3 配置说明 (9)4.2.3 web管理模块 (12)4.2.3.1 web管理模块中主要目录说明 (12)4.2.5.2 web管理模块中各程序说明 (12)4.2.5.3 web站点启动、关闭及进程查看方法 (12)4.2.5.4 web日志说明 (12)4.2.5.5 日常维护 (13)5、服务器硬件维护(略) (13)6、linux系统的日常维护 (13)6.1 定期检查磁盘空间 (13)6.2 使用top工具监视cpu及内存的使用率 (14)6.3 定期查看root邮件 (14)6.4 定期查看系统日志 (15)7、备份策略 (15)7.1 备份方式 (15)7.2 备份计划 (15)7.3 常见故障恢复 (15)7.3.1 实例故障 (16)7.3.2 介质故障 (16)9、数据库的日常维护 (18)9.1 检查数据库的基本状况 (18)9.1.1 检查oracle的进程 (18)9.1.2 检查oracle监听进程 (19)9.1.3 检查oracle实例状态 (20)9.2 检查数据库日志文件 (21)9.3 检查oracle对象的状态 (21)9.3.1 检查oracle控制文件状态 (21)9.3.2 检查oracle在线日志状态 (22)9.3.3 检查oracle表空间的状态 (22)9.3.4 检查oracle所有数据文件状态 (22)9.3.5检查Oracle所有回滚段的状态 (22)9.3.6检查Oracle所有表、索引、存储过程、触发器等对象的状态 (23)9.4监控数据库表空间的使用情况(字典管理表空间) (23)9.4.1 判断是否需要碎片整理 (23)9.4.2 判断是否需要扩展表空间 (24)9.5 查看数据库的连接情况 (25)9.6术语解释 (25)10、命令解释 (26)1、目的网e通宽带网络运营支撑系统使用的服务器中,服务器均采用red hat linux as 4操作系统,数据库版本为:oracle 10g ,随着业务的开展,oracle 数据库中存储的数据量也不断增大,这样操作系统和数据库的日常维护就显得十分重要。
3.10.6、趋势画面浏览操作点击趋势图图标,进入趋势画面如图72 所示:(图的趋势布局方式为2*2)图72 实时监控趋势画面点击趋势页标题(图为“New Page”)将弹出选择菜单,可以选择将其中一个趋势图扩展,其他几个暂时不显示。
点击趋势控件中的位号名,去掉“√”,可使对应曲线不显示。
:使趋势画面进入静止状态,再次点击将恢复实时状态。
:显示前一页或后一页趋势画面。
:选择每次翻过一页的百分之几。
:减少和增加记录点数。
记录点数越多,趋势曲线越紧缩。
:选择在控件中显示哪个位号的纵坐标。
:时间和位号设置(图73 所示)。
图73 历史趋势时间和位号设置对话框起始时间、终止时间:用于选择需要查看的曲线段,在显示的有效范围内起始时间应比终止时间小100 秒以上。
时间间隔:单位为:时:分:秒,不能超过23:59:59。
数据点数:范围在100~1200 之间。
位置格式:可以选择在曲线图里面或是外面。
显示间隔:1~10 之间的整数。
终止时间-起始时间=时间间隔*数据点数。
:设置趋势图的显示特性。
如图74所示图74 趋势设置趋势布局:分别对一些选项进行选择,包括是否显示滑动条、工具条、数值坐标、时间坐标等以及显示的各位号信息进行设置。
数值坐标设置:对数值坐标的上下限及其他内容进行设置。
曲线图设置:对颜色、网格线及网格进行设置。
:趋势图画面刷新。
:打印属性设置,如图75 所示,设置完毕后,点击确定即可打印指定位号的趋势曲线。
图75 趋势图打印设置3.11、附录:系统各类卡件的功能、安装方法,拨码、跳线设置方法:1、主控卡FW243:地址范围2-31,周期100ms-5s2、主控卡FW243X:地址范围2-127,周期50ms-5s3、主控卡FW247:地址范围2-127,周期50ms-5s4、数据转发卡FW233地址范围0-155、数据转发卡FW233地址范围0-156、标准信号输入卡FW351:接收8路点点隔离的标准II、III型电压、电流信号。

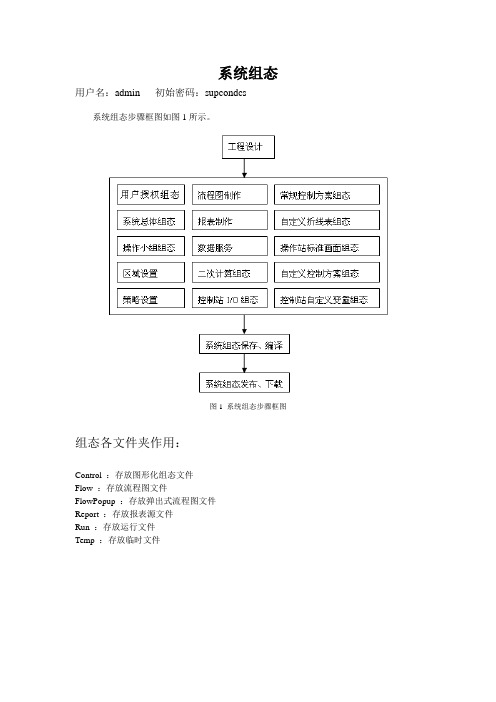

系统组态用户名:admin 初始密码:supcondcs系统组态步骤框图如图1所示。
图1 系统组态步骤框图组态各文件夹作用:Control :存放图形化组态文件Flow :存放流程图文件FlowPopup :存放弹出式流程图文件Report :存放报表源文件Run :存放运行文件Temp :存放临时文件主机设置主控制卡注释:CS1 / CS2(可为任意字符),注释长度为20个字符。
IP地址:组态时确保所填写的IP地址与实际硬件的IP地址一致。
单个区域网中最多可组63个控制站。
(默认地址:128.128.1.2 最后一位必须是偶数)表1 TCP/IP协议控制站地址的系统约定周期:其值必须为0.05秒的整数倍类型:类型一栏有控制站、采集站和逻辑站三种选项型号:可以根据需要从下拉列表中选择不同的型号,如FW243L、FW247等。
通讯:数据通讯过程中要遵守的协议。
目前通讯采用UDP用户数据包协议。
UDP 协议是TCP/IP协议的一种,具有通讯速度快的特点。
冗余:打勾代表当前主控制卡设为冗余工作方式,不打勾代表当前主控制卡设为单卡工作方式。
单击冗余选项将自动打勾,再次单击将取消打勾。
单卡工作方式下在偶数地址放置主控制卡,冗余工作方式下,其相邻的奇数地址自动被分配给冗余的主控制卡,不需要再次设置。
网线:选择需要使用的网络A、网络B或者冗余网络进行通讯。
每块主控制卡都具有两个通信口,在上的通讯口称为网络A,在下的通讯口称为网络B,当两个通讯口同时被使用时称为冗余网络通讯。
冷端:选择热电偶的冷端补偿方式,可以选择就地或远程。
就地:表示通过热电偶卡(或热敏电阻)采集温度进行冷端补偿。
远程:表示统一从数据转发卡上读取温度进行冷端补偿。
操作站注释:可以写入相关的文字说明(可为任意字符),注释长度为20个字符。
IP地址:最多可组72个操作站,对TCP/IP协议地址采用表2所示的系统约定。
表2 SCnet II操作站地址约定类型:操作站类型分为工程师站、数据站和操作站三种工程师站:128.128.1.130 (一个)操作站:128.128.131.。

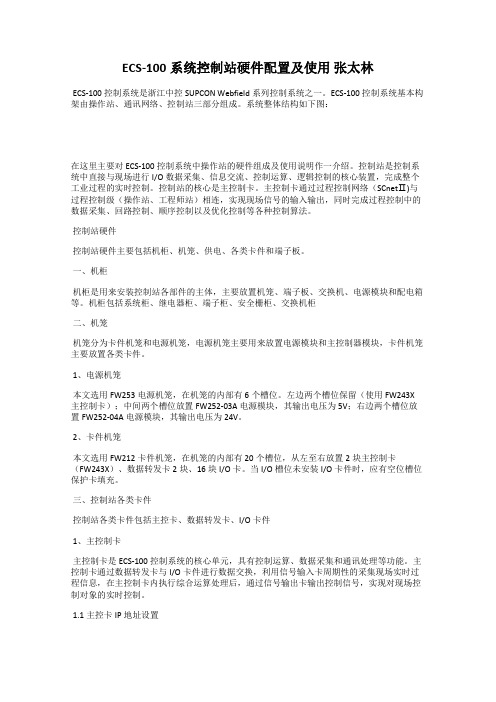

ECS-100系统控制站硬件配置及使用张太林ECS-100控制系统是浙江中控SUPCON Webfield系列控制系统之一。
ECS-100控制系统基本构架由操作站、通讯网络、控制站三部分组成。
系统整体结构如下图:在这里主要对ECS-100控制系统中操作站的硬件组成及使用说明作一介绍。
控制站是控制系统中直接与现场进行I/O数据采集、信息交流、控制运算、逻辑控制的核心装置,完成整个工业过程的实时控制。
控制站的核心是主控制卡。
主控制卡通过过程控制网络(SCnetⅡ)与过程控制级(操作站、工程师站)相连,实现现场信号的输入输出,同时完成过程控制中的数据采集、回路控制、顺序控制以及优化控制等各种控制算法。
控制站硬件控制站硬件主要包括机柜、机笼、供电、各类卡件和端子板。
一、机柜机柜是用来安装控制站各部件的主体,主要放置机笼、端子板、交换机、电源模块和配电箱等。
机柜包括系统柜、继电器柜、端子柜、安全栅柜、交换机柜二、机笼机笼分为卡件机笼和电源机笼,电源机笼主要用来放置电源模块和主控制器模块,卡件机笼主要放置各类卡件。
1、电源机笼本文选用FW253电源机笼,在机笼的内部有6个槽位。
左边两个槽位保留(使用FW243X 主控制卡);中间两个槽位放置FW252-03A电源模块,其输出电压为5V;右边两个槽位放置FW252-04A电源模块,其输出电压为24V。
2、卡件机笼本文选用FW212卡件机笼,在机笼的内部有20个槽位,从左至右放置2块主控制卡(FW243X)、数据转发卡2块、16块I/O卡。
当I/O槽位未安装I/O卡件时,应有空位槽位保护卡填充。
三、控制站各类卡件控制站各类卡件包括主控卡、数据转发卡、I/O卡件1、主控制卡主控制卡是ECS-100控制系统的核心单元,具有控制运算、数据采集和通讯处理等功能。
主控制卡通过数据转发卡与I/O卡件进行数据交换,利用信号输入卡周期性的采集现场实时过程信息,在主控制卡内执行综合运算处理后,通过信号输出卡输出控制信号,实现对现场控制对象的实时控制。
一 ECS-100 系统概述简介:ECS-100控制系统是浙江中控技术有限公司SUPCON WebField系列控制系统之一,是浙江中控为适应网络技术的发展,特别是Internet、Web技术的发展而推出的基于网络技术的控制系统。
该系统融合了最新的现场总线技术、嵌入式软件技术、先进控制技术与网络技术,实现了多种总线兼容和异构系统综合集成。
各种国内外DCS、PLC及现场智能设备都可以接入到ECS-100系统中,实现企业的自动控制。
1.1、系统总貌1.2、系统冗余1.3、单个控制区域系统规模ECS-100系统站点容量最高可达31个冗余的控制站和32个操作站节点,系统容量达到20000点。
可根据I/O规模大小决定控制站数量,操作站节点可根据用户操作的不同决定配置的数量与规格。
历史数据库容量:20000点,典型6个月1.4、系统性能1、工作环境工作温度:(0-50)℃存放温度:(-40-70)℃工作湿度:10%~90%,无凝露存放湿度:5%~95%,无凝露大气压力:(62-106)kPa,相当于海拔4000米振动(工作):振动频率范围为(10-150)Hz,允许的位移峰幅值为0.075mm,加速度小于9.8m/s22、电源性能控制站:双路供电,220 VAC±10%,50 Hz±5%,最大(单个机柜)650W,功率因数校正(符合IEC61000-3-2 标准)。
操作员站、工程师站和多功能站:220 VAC±10%,50 Hz±5%,最大400W。
3、接地电阻在普通场合接地电阻不大于4欧姆,在变电所、电厂及有大型用电设备等场合接地电阻不大于1欧姆。
4、运行速度采样和控制周期:50毫秒-5.0秒(逻辑控制),100毫秒-5.0秒(回路控制);双机切换时间:小于一个控制周期;双机冗余同步速度:16.5Mbps。
1.5、系统基本硬件组成操作站结点:包括工程师站:工程师的组态和维护平台操作员站:操作人员完成过程监控管理任务的人机界面服务器站:可与企业管理计算机网(ERP或MIS)交换信息,实现企业网络环境下的实时数据和历史数据采集数据管理站:用于实现系统与外部数据源的通信,从而实现过程控制数据的统一管理。
第一章概述SupView2.6是新一代工业自动化软件系统,其以强大、可靠的自动化解决方案而成为工业新概念。
SupView创造了一个突破性的软件系统,重新定义了设计和维护工业自动化解决方案的新思路,并再次推动工业自动化达到一个新的水平。
本章介绍WebField控制系统软件包SupView的核心部件——实时监控软件SView 的一些基本情况,包括基本系统结构和主要功能的介绍,希望您通过阅读本章节后,对SView有一个基本但全面的了解。
SView分为开发版与运行版。
SView开发版又称为SViewCfg。
SView开发版作为组态工程师站软件兼有实时监控和操作画面组态功能,SView运行版作为操作站软件只有实时监控功能。
SView开发版具有下文所提及的画面编辑组态、数据库组态、报警组态、安全组态、历史记录组态、VBA编程等功能,SView运行版提供对画面的实时浏览和监控。
SView开发版与运行版使用同样的一套软件,通过不同的软件狗加以区分。
SView开发版可以在组态和运行两种状态间切换工作,运行版只能处于运行状态。
实时监控软件通常还包含三个配套组件:回路调整软件SLoop、I/O驱动程序SLink、报表实时运行软件SReport,SLoop是在SView中实现控制回路查看和参数修改的软件;SLink是专为SView设计的ECS-100控制系统通讯驱动服务软件;SReport是配合SView的实时报表管理和打印软件。
1.1 SView简介1.1.1 SView软件概述SView是一套全集成的、开放式的、基于组件技术的自动化软件产品。
它在设计的时候有效的去除了克服了以往软件包的约束性,使得工控平台与商业系统以及其他第三方应用程序之间更加易于集成,覆盖并提高了SUPCON软件包早期版本的所有功能,同时还增加了许多重要功能,主要体现为:z强大的即插即用平台z组件化的对象结构z集成化的WorkSpace开发环境z使用通用的Microsoft VBA为脚本语言z全面支持OPC、OLE和ActiveX™z增强了的安全性和可靠性z高级图形功能z可扩展的配置向导结构z广泛的Internet支持z增强的报警功能z增强的网络性能这些重要的改进可以缩短自动化工程的设计周期,可以简单而又迅速地对系统进行升级和维护,同时提供了对SView与第三方产品之间的无缝集成,神奇般地提高了生产力。
ECSM系统维护手册****有限公司文档制作者:Ding Yong企业解决方案部****有限公司ECSM系统维护手册 V2.doc制作日期: 2007年3月23日日期版本记录目录1系统维护 (5)1.1内外部IP对应关系 (5)1.2文件目录结构 (5)1.2.1生产数据库(Production DB Server) (5)1.2.2应用服务器(Web & App Server) (5)1.2.3备份数据库(Backup DB Server) (6)1.2.4系统接口 (6)1.3自动任务 (7)1.4备份 (8)1.4.1数据库备份 (8)1.5定期清理任务 (9)2系统重启流程 (9)2.1数据库 (9)2.2应用系统 (9)3常见问题 (9)3.1EXCEL打印或导出时,提示为加入信任站点错误,如何解决? (9)[此文档包含有机密信息,为惠普公司或其授权公司版权所有。
仅当获得符合相关条款的惠普授权才能够持有和使用此文档。
]发布信息:1 系统维护1.1 内外部IP对应关系1.2 文件目录结构1.2.1 生产数据库(Production DB Server)1.2.2 应用服务器(Web & App Server)1.2.3 备份数据库(Backup DB Server)1.2.4 系统接口1.4 备份1.4.1 数据库备份1.4.2 应用系统备份1.5 定期清理任务2 系统重启流程2.1 数据库1) 以windows系统帐户登录SQL Server 20052) 停止数据库3) 重启服务器4) 启动数据库2.2 应用系统重新启动: 开始→程序→控制面板→管理工具→服务→ World Wide Web Publishing Service3 常见问题3.1 EXCEL打印或导出时,提示为加入信任站点错误,如何解决?A: 首先加入信任站点,如果还提示相同错误,在IE/工具/Internat选项/安全/受信任的站点/自定义级别,选择“安全级”低,点“重置”即可。
1.进入系统组态的过程如下:在开始―程序―AdvanTrd-Pro系
统软件―系统组态进入登录画面输入用户名:工程师;密码:XAECS-100XT;载入组态进入系统组态软件界面。
2.查找点趋势:在实时监控画面-点击口令按钮 -弹出操作员
登录与维护对话框:可在姓名列表输入:(工程师);口令:
XAECS-100XT;以工程师级别登录。
在工具栏中点击图标进入趋势画面;在翻页按钮选择自由页(自由页0-自由页4)-容器设置-输入要查询的位号点击确定。
在时间和位号设置按钮对话框设置起始时间和终止时间如下图所示:
3.
4.时间和位号设置对话框
以上设置完后。
在趋势画面翻页按钮(前一页和后一页)点击前一页可以查看前段时间该位号的趋势。
3.在机柜如何查找测点对应的通道:有十一个机柜(SC1、SC2柜是1#炉测点;SC3、SC4柜是2#炉测点;SC5、SC6柜是3#炉测
点;SC7、SC8、SC9柜是公用工程和汽机的测点;AC1柜是三台锅炉的DO测点;AC2是汽机的DO点)。
进入组态软件界面-根据工艺描述的位号记下此位号,点击工具栏中的弹出位号查询对话框输入查询的位号后点击位号查询找到相应的地址。
例如:PT01A1在SC1-1(1#机柜1#机笼).TB351/SC1-A1/1(模拟量输入在A1端子上八个通道)(机柜前面从左到右分A、B、C、D,从上到下分A1、A2、A3以此排序)。
在TB351/SC1-A1/1的第一个通道上找这个位号即可。
4.如何在系统组态软件界面编译、下载、传送:
增加一个模拟量输入信号(AI),在控制站找到相应的卡件写入位号和注释点击参数下的按钮进入设置对话框:输入量程上下限;选择信号类型啊;需要配电的打ν(24V配电时,组态设置配电打ν并且在相应的端子板上插上配电模块,一块配电模块供4路输入信号,设置完后点确定。
点击工具栏中的图标
(快速编译和全体编译,两种都可以选择只是全体编译时间慢),编译完后没有错误可以下载,点击工具栏中的按钮将打开组态下载对话框:从主控卡选项列表框选择下载哪个控制站的组态信息选完以后点下载,下载完后关闭对话框。
点击工具栏中的将打开组态传送对话框如下图所示:
组态传送对话框
在传送操作组中选择要传送哪个站的数据文件,在目的操作站中选择要传送的操作站(OS131-OS136为锅炉监控画面;OS137-OS138为汽机操作站。
)默认是全选,可以选择全不选,然后只选自己修改的画面点按钮开始传送,传送完后会显示传送完毕。
5.在监控画面中常用的图标:
1>在工具栏中点击图标将打开故障诊断画面如下图所示:
故障诊断信息的显示画面
可以查看各个控制站故障诊断信息。
2>退出系统按钮用于退出AdvanTrd-Pro系统,点击此按钮将退出系统对话框,如下图所示:
退出系统对话框
只有工程师登录才会出现此按钮,在口令中输入工程师密码才能安全退出。
3>载入组态文件按钮点击进入将弹出如下所示对话框:
组态文件对话框
直接点击确定进入实时监控画面。
4>综合信息栏显示系统时间、系统标志、当前登录用户和权限以及该画面名称等信息,如下图所示:
综合信息栏示意图
在巡检过程要查看这个系统报警,绿色为正常,红色为不正常,出现红色时说明有故障要到各个机柜看是哪个控制站的主控卡出现故障迅速查清查清原因消除故障。
5>查找位号按钮用于监控软件中快速查找I/O位号。
点击此按钮,将弹出如下对话框:
查找I/O 位号对话框
在位号框中输入要查询的位号名,点查找,选中该位号点确定。
6>系统服务图标系统服务设置对话框如下图所示:
系统设置服务对话框
在操作员登录时屏蔽好多热键功能,根据工作需要取消热键屏蔽
首先以工程师登录,登录以后打开系统服务进入系统如下图所
示:
系统服务对话框
点设置有热键屏蔽取消ν,用完以后再恢复。
6.SOE查看软件:需与FW239卡配套使用。
通讯通过独立的RS-485网络实现。
在锅炉工程师操作站上E盘-SOE查看软件-
6.案例分析:
1>故障现象:1#锅炉1#引风机在运行过程突然停止。
2>故障分析与处理:在处理这类问题上,首先我们查看
引起引风机联锁跳车的条件,进入组态软件界面在工
具栏中点击图标找到3#炉1#引风机控制进入编
辑界面双击启动按钮复制该变量,点击工具栏中
图标如下图所示:
3>
4>自定义控制算法设置对话框
主控卡:在列表框中包括所有已组态的文件,以供选择。
SCX语言编程:在此框点击查询文件功能按钮选定与当前控制站相对应SCX语言源代码文件,点击
按钮,将打开此文件进行编辑修改。
打开编辑画面后,点击工具栏中的按钮输入此位号
弹出查找对话框:
在查找目标输入位号,类型选变量;数据源选当前工程;然后点标记,在信息栏里显示该位号所在的所有编码。
双击此编码进入。
如上图所示,点链接和调试进入在线监视可以看到当前设备的工作状态。
(正
常为绿色,条件触发为红色。
)从在线看(还可以从趋
势图里查看),没有触发的条件可以判断不是仪表引起
引风机停车,让工艺查找其它原因。
3>故障现象:1#炉1#给水电动门控制的开信号从
DCS输出现场阀不动。
故障分析与处理:按照案例1的步骤进图形化编程界面,。
