太阳能水泵DC-AC逆变器的设计说明书

AC outlets Digital display PostsON/OFF buttonRemote control connection1 SAFETY GUIDELINES3000W POWER INVERTERImportant • Before connecting or using your 3000 watt inverter, please read and understand this User’s Manual.Please keep this manual for future reference.Safety Precautions • Incorrect installation or misuse of your DC to AC inverter may result in damage or hazardous conditions to the user. Please pay special attention to the following instructions and warnings.！Shock hazard! Keep away from children!• The safety will keep each AC outlet with only max 1500W power output. Any appliance over 1500W will not be powerd by this unit, and the overloading protection will be activated.DO NOT open the case of the inverter.DO NOT insert any foreign objects into the unit outlets, vents or fan openings.DO NOT expose the unit to rain, water or any other liquid, it is not designed to be waterproof.DO NOT operate the unit near flammable fumes or gases such as the cabin of a gasoline power boat, or near propane tanks.DO NOT operate the unit in an enclosed area that contains automotive type lead-acid batteries. This type of battery emits explosive hydrogen gas which can be ignited by sparks.The unit must be operated in an area that meets the following requirements in order to operate safely and provide optimum performance:Your 3000W Power Inverter supplies 3000 watts of continuous power with 6000 watts of surge power. When you turn on an appliance or a tool that operates using a motor or tubes, itrequires an initial surge of power to start up. This surge of power is referred to as the “starting load” or “peak load”. Once started, the tool or appliance requires less power to continue to operate. This is referred to as the “continuous load” in terms of power requirements. You will need to determine how much power your tool or appliance requires to start up and its continued running power requirements.2 OPERATING INSTRUCTIONS DescriptionDon’t allow water or other liquid to drop or splash on the unit.Dry Ambient air temperature should be 0℃~40℃(the cooler the better within this range).Cool Leave at least 2in. (5cm) clearance around the unit for air flow. Ensure that the ventilation openings are not obstructed.Ventilated Do not operate the unit in the same compartment as batteries or in any compartment capable of storing flammable liquids like gasoline.Safe Do not operate the unit in an area that is prone to dirt, dust or debris. Especially important if used in a work environment.CleanThe inverter should be connected to your 12V power source with the two sets of DC cables to four posts (included). We recommend that the equipment or appliance switch be in the “OFF” position prior to plugging into the AC receptacle of the inverter.Connecting the inverter:1) Place the inverter on a flat surface, such as on the vehicle floor.2) Please make sure that the inverter is off.3) Attach the ring type connector marked with red to the positive (+) DC terminal on the power inverter, and attach the ring connector marked with black to the negative (-) DC terminal.4) Tighten the nut on each DC terminal until it is snug. DO NOT over-tighten.5) Connect the other end of the DC cables to 12V battery, red to positive and black to negative.Reverse the polarity will arouse blown fuse or damage to the inverter, which may also void the warranty.6) Repeat step (3)-(5) to connect another set of DC cables Notice: As this is a heavy duty unit, it requires two set of cable connecting to carry the electrical power.7) Press the ON button to turn inverter on.8) Plug the AC product(s) you wish to operate into the AC. outlet(s).9) Switch them on, one at a time.10) When the power inverter is not in use, disconnect the DCO-ring from the battery to prevent slight discharge of batteryCaution!Most vehicle batteries are designed to provide short period of very high current for starting the engine. They are not designed for a constant “deep discharge”. Constantly operating the unit from a vehicle battery until the low voltage shut off will affect the life of the battery. If you are operating electrical products for extended periods of time, you should consider connecting the unit to a separate deep discharge battery. ！Although the inverter incorporates protection against over-voltage, it may still be damaged if the input voltage exceeds 16 volts.Cable Gauge suggection :it's highly recommend to use the included oring cables toconnection the inverter to 12V battery. if you want longer cable, please refer to below chart of copper cable gauge suggestion:LengthGuage (2sets)3FT4FT5FT6FT7FT8FT9FT10FT 6AWG 5AWG 4AWG 4AWG 3AWG 3AWG 2AWG 2AWG3 FEATURES3000W Power Inverter, a high performance solution to use household power while on the road. Connected to the 12V volt output in your vehicle, the inverter efficiently and reliably supplies 115V/60Hz AC power for a wide variety of loads, such as all kinds of jacklights, TV sets, audio/video systems and electromotion tools with total power consumption under 3000 watts. It has been tested and found to be in line with the requirement of ETL certification. With proper care and appropriate usage, it will give you years of dependable service in your car, truck, RV and boat.The unit is not designed to be waterproof. It applies to the ambient temperature for 32℉~104℉（0℃~40℃).The inverter is designed with automatic shutdown features in abnormal conditions for safe operation. Please refer to below chart for details.1072569！1. Normal working conditions:Under normal working condition, the digital display shows the input voltage ( in V) and the output power( in W or KW) intermittently.Green indicator on Yellow in dicator on Red indicator on the number displaying is the input voltage the number displaying is the output power in KW the number displaying is the output power in WDigital display explanation:2. Abnormal condition:If there is error occurred, the inverter will shut down , alarm, and digital display shows an error code (refer to page 9 "Error codes explanation and trouble shooting"One AC outlet is limited to 1500W only4 SPECIFICATIONSMax. Continuous Power……………………….....…….……..3000W Surge Capacity (Peak Power)………………………………..6000W Single Outlet Max. Continuous Output………...………....... 1500W Input Voltage Range………………………………………11-15V DC Output Voltage Range………………………………… 104-125V AC Output Frequency………….…………………………...…..60+/- 2Hz USB Output…………..……....…………………………....….5V 2.1A Wave Form……………………………….………..Modify Sine Wave。

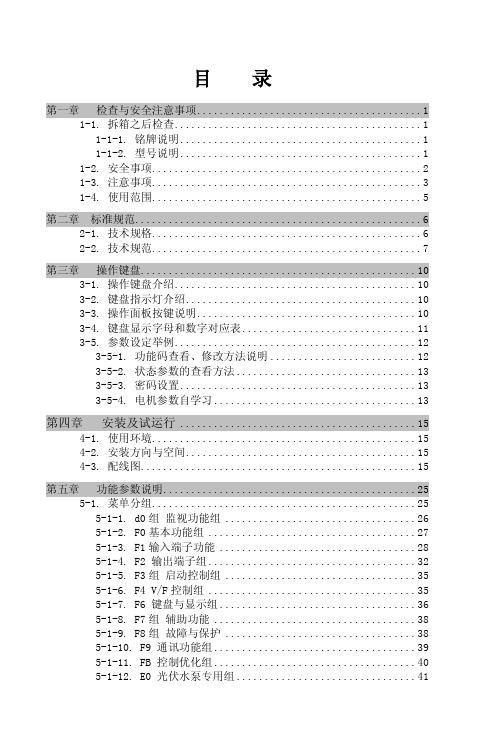

目录第一章检查与安全注意事项 (1)1-1. 拆箱之后检查 (1)1-1-1. 铭牌说明 (1)1-1-2. 型号说明 (1)1-2. 安全事项 (2)1-3. 注意事项 (3)1-4. 使用范围 (5)第二章标准规范 (6)2-1. 技术规格 (6)2-2. 技术规范 (7)第三章操作键盘 (10)3-1. 操作键盘介绍 (10)3-2. 键盘指示灯介绍 (10)3-3. 操作面板按键说明 (10)3-4. 键盘显示字母和数字对应表 (11)3-5. 参数设定举例 (12)3-5-1. 功能码查看、修改方法说明 (12)3-5-2. 状态参数的查看方法 (13)3-5-3. 密码设置 (13)3-5-4. 电机参数自学习 (13)第四章安装及试运行 (15)4-1. 使用环境 (15)4-2. 安装方向与空间 (15)4-3. 配线图 (15)第五章功能参数说明 (25)5-1. 菜单分组 (25)5-1-1. d0组监视功能组 (26)5-1-2. F0基本功能组 (27)5-1-3. F1输入端子功能 (28)5-1-4. F2 输出端子组 (32)5-1-5. F3组启动控制组 (35)5-1-6. F4 V/F控制组 (35)5-1-7. F6 键盘与显示组 (36)5-1-8. F7组辅助功能 (38)5-1-9. F8组故障与保护 (38)5-1-10. F9 通讯功能组 (39)5-1-11. FB 控制优化组 (40)5-1-12. E0 光伏水泵专用组 (41)5-1-13. E2 PID功能组 (42)5-1-14. E3 虚拟端子组 (43)5-1-15. b0 电机参数组 (45)5-1-16. y0 功能管理组 (46)5-1-17. y1 故障历史查询 (47)第六章异常诊断与处理 (50)6-1. 故障报警及对策 (50)6-2. EMC(电磁兼容性)定义 (53)6-2-1. EMC标准介绍 (53)6-3. EMC指导 (53)6-3-1. 谐波的影响： (53)6-3-2. 电磁干扰及安装注意事项 (53)6-3-3. 周边电磁设备对变频器产生干扰的处理方法 (54)6-3-4. 变频器对周边设备产生干扰的处理办法 (54)6-3-5. 漏电流及处理 (54)6-3-6. 电源输入端加装EMC输入滤波器注意事项 (55)第七章外形尺寸 (56)7-1. 产品外型图、安装孔位尺寸 (56)7-2. PI9130系列 (56)7-3. PI9230系列 (57)7-4. 键盘尺寸图 (58)第八章保养与检修 (59)8-1. 检查与保养 (59)8-2. 必需定期更换的器件 (59)8-3. 储存与保管 (60)8-4. 电容 (60)8-4-1. 电容重整 (60)8-5. 测量与判断 (61)第九章品质保证 (62)附录I 推荐太阳能阵列配置 (63)附录II RS485通信协议 (64)I I -1 通讯协议 (64)I I -2 校验方式 (67)I I -3 通信参数的地址定义 (68)普传科技产品保修卡 (75)1第一章 检查与安全注意事项普传科技变频器在出厂之前均已经过测试和品质检验。

第三章逆变控制器的组成及工作原理DC-AC变换结构：DC-AC全桥变换的基本原理如上图所示，Ud为直流电压,V1,V2,V3,V4为可控开关。

当V1,V4导通V2,V3断开时，负载端电压Us为上正下负。

反之，当V2,V3导通V1,V4断开时，负载端电压Us为下正上负。

Spwm调制介绍随着逆变器控制技术的发展，电压型逆变器出现了多种变压、变频控制方法。

目前采用较多的是正弦脉宽调制调制技术，即 SPWM 控制技术。

SPWM（Sinusoidal Pulse Width Modulation）技术，是指调制信号正弦化的 PWM技术。

由于其具有开关频率固定、输出电压只含有固定频率的高次谐波分量、滤波器设计简单等一系列优点，SPWM 技术已成为目前应用最为广泛的逆变用 PWM 技术。

SPWM （正弦脉宽调制）应用于正弦波逆变器主要基于采样控制理论中的一个结论:冲量相等而形状不同的窄脉冲加在具有惯性的环节上，效果基本相同。

图3-1是将正弦波的半个周期分成等宽(π/N)的 N个脉冲，(b)是N个宽度不等的矩形脉冲，但矩形中点与正弦等分脉冲中点重合，并且矩形脉冲的面积和相应正弦脉冲面积相等。

图3-1 数字PWM控制基本原理SPWM 技术按工作原理可以分为单极性调制和双极性调制。

单极性调制的原理如图 3-2(a),其特点是在一个开关周期内两只功率管以较高的开关频率互补开关，保证可以得到理想的正弦输出电压；另两只功率管以较低的输出电压基波频率工作，从而在很大程度上减少了开关损耗。

但并不是固定其中以个桥臂始终工作在低频，而是每半个周期切换工作，即同一桥臂在前半个周期工作在低频，而后半个周期工作在高频。

这样可以使两个桥臂的工作状态均衡，器件使用寿命更均衡，有利于增加可靠性。

2) 双极性调制双极性调制的原理如3-2(b)，其特点是四个功率管都工作在较高的频率(载波频率)，虽然能够=得到较好的输出电压波形，但是其代价是产生了较大的开关损耗。

公司简介深圳艾科索光电科技有限公司是一家专业从事太阳能应用系列产品的设计、生产、销售、安装、服务于一体的高科技企业。

公司拥有一批高学历、经验丰富的光伏专家设计团队和一支专业的太阳能电站建设安装队伍，服务于全球商用光伏电站建设和各类太阳能应用项目的咨询、设计、系统集成、工程总承包，提供一站式光伏系统解决方案。

公司主要生产各种规格离并网太阳能发电系统、太阳能支架系统、太阳能LED灯具、太阳能电池板及相关配件产品；本公司生产的产品具有绿色环保、安全可靠、维护方便等特点，广泛应用于民用、企业、道路、广场、无电地区。

公司已承担诸多地区的太阳能电站建设、太阳能低碳住宅建设、科研院所太阳能项目研究、太阳能LED路灯示范工程等。

公司产品已达到ISO09001质量管理体系认证以及CE、IEC61215认证的标准，多次荣获省，市科技奖励。

现产品已远销美国、欧洲、非洲和东南亚等地区，并在国际市场中享有良好声誉。

公司秉承“把绿色能源带进生活”的宗旨，不断创新，愿与新老客户一起为发展太阳能应用事业作贡献，为人类社会营造绿色无污染的优美环境。

TranslationShenzhen Ecosol Pv tech co.,Ltd is specialized engaged in the series products which is solar energy application in design,manufacture,sales,installation and the service in one of the high-tech enterprises. Our company has a ground of highly educated,experience photovoltaic specialists design team and a professional solar energy construction installation team,serves in the global commercial photovoltaic-station construction and various solar energy application project consultation,design,system integration,project general contracting,to provide one-stop solutions.Our company mainly produces various specifications from parallel in DC solar home power system,AC solar power system,integrated solar LED street lamps,solar panels and related accessories products;This company produces the product is green environmental protection,safe and reliable,convenient maintenance and other characteristics,widely used in civil,enterprise,roads,squares,no power area.The company has many areas for the solar energy power station construction,solar low carbon residential construction,scientific research institutes solar project research,solar LED street lamp demonstration project,etc.The company has through the ISO09001quality management system certification and CE, IEC61215the authentication,has the honor to provinces,the city department Technical reward.Now products have been exported to the United States,Europe,Africa and southeast Asia and other regions, and in the international market have good reputation.Our company innovates continuously,adhering to the"the green energy brought into life,"the purpose of continuous innovation,hopes with the new old customer together for the development of the solar energy application contributions to society for human being,build the green pollution-free beautiful environment.证书荣誉Certificate5W太阳能发电系统5W SOLAR POWER SYSTEM产品型号ECS-SD-5-5Product model外包装尺寸268*200*220MMpacking size产品毛重 4.0KGGross w eight产品净重 3.6KGNet W eight控制箱尺寸165*115*165MMDimension-Main Unit太阳能板尺寸245*185*15MMSolar panel size系统电压DC5V/DC12VSystem voltage系统最大电流5Amaximum current系统最大输出功率40WMaximum pow er系统配置system layout序号配件名称规格数量描述No subassembly norms quantity The quality specification1太阳能电池板5W1通过TUV认证，产品五年包换，十年保修Solar panel TUV,5years quality guarantee2蓄电池5AH1出口免检产品，室外室内质保一年Battery Exempted products,1years quality guarantee3控制器5A1产品通过CE认证，室外室内质保一年Controller CE,1years quality guarantee4LED灯（选配）3W1产品质保一年，200-240lmLED Light（optional）1years quality guarantee,lux:200-240lm5系统控制箱全钢1采用铝合金提手，不锈钢螺丝，绝缘脚垫Controller box Aluminum handle,insulation pads系统说明System Documentation1、系统配备4个直流输出端口，端口电压12V,单个端口最大电流2A；可为LED灯、直流风扇、直流电视机、直流电饭锅等直流电器提供供电；2、系统配备2个USB充电接口，接口电压5.0-5.5V，单个接口最大电流2A；可为手机、平板电脑等提供供电支持；3、系统面板上有4个蓄电池电量指示灯，指示灯根据蓄电池的容量显示电量的多少；4、系统配备1个太阳能电池板充电接口SOLAR DC，1个直流DC12V充电接口；5、系统配备一个系统开关system power，当需要使用系统供电时，就将开关闭合on，当不需要使用系统了，就将开关断开off；6、系统在正常使用中，可以支持选配的2个3W的LED灯连续照明10小时；7、当在使用系统的过程中，出现系统过载的情况，系统会自动保护，停止工作，需要将系统开关断开，然后再闭合，系统将重新开始工作；1.The system is equipped w ith four DC output,voltage is12v.one output maximum current2A.This system can charge DC LED lamp,DC fan,DC television,DC electric rice cooker;2.The system is equipped w ith tw o USB charging interface,the interface voltage5.0-5.5V,one USB interface maximum current2A.Can provide pow er supply for mobile phones,tablets and others.3.There have four battery charge indicator,indicator light w ill bright according to the capacity of the battery pow er;4.The system is equipped w ith one SOLAR input,one AC220V-DC15V input;you can purchase AC220V-DC15V adapter from local market or our factory.5.System equipped w ith a system pow er sw itch,w hen you need to use the system pow er supply,press sw itch on. w hen you don't need to use the system,please press sw itch off.6.the system in normal use,can support the2pcs/3w/12v LED lamp for lighting10hours;7.w hen in the process of using the system,a system overload,the system w ill automatically protect,stop w orking,and need the system sw itch,and then closed,the system w ill begin to w ork;10W太阳能发电系统10W SOLAR POWER SYSTEM产品型号ECS-SD-10-7Product model外包装尺寸368*200*220MMpacking size产品毛重 5.8KGGross w eight产品净重 5.2KGNet W eight控制箱尺寸285*345*15MMDimension-Main Unit太阳能板尺寸285*345*15MMSolar panel size系统电压DC5V/DC12VSystem voltage系统最大电流5Amaximum current系统最大输出功率60WMaximum pow er系统配置system layout序号配件名称规格数量描述No subassembly norms quantity The quality specification1太阳能电池板10W1通过TUV认证，产品五年包换，十年保修Solar panel TUV,5years quality guarantee2蓄电池7AH1出口免检产品，室外室内质保一年Battery Exempted products,1years quality guarantee3控制器5A1产品通过CE认证，室外室内质保一年Controller CE,1years quality guarantee4LED灯（选配）3W1产品质保一年，200-240lm LED Light（optional）1years quality guarantee,lux:200-240lm5系统控制箱全钢1采用铝合金提手，不锈钢螺丝，绝缘脚垫Controller box Aluminum handle,insulation pads系统说明System Documentation1、系统配备4个直流输出端口，端口电压12V,单个端口最大电流2A；可为LED灯、直流风扇、直流电视机、直流电饭锅等直流电器提供供电；2、系统配备2个USB充电接口，接口电压5.0-5.5V，单个接口最大电流2A；可为手机、平板电脑等提供供电支持；3、系统面板上有4个蓄电池电量指示灯，指示灯根据蓄电池的容量显示电量的多少；4、系统配备1个太阳能电池板充电接口SOLAR DC，1个直流DC12V充电接口；5、系统配备一个系统开关system power，当需要使用系统供电时，就将开关闭合on，当不需要使用系统了，就将开关断开off；6、系统在正常使用中，可以支持选配的2个3W的LED灯连续照明10小时；7、当在使用系统的过程中，出现系统过载的情况，系统会自动保护，停止工作，需要将系统开关断开，然后再闭合，系统将重新开始工作；1.The system is equipped w ith four DC output,voltage is12v.one output maximum current2A.This system can charge DC LED lamp,DC fan,DC television,DC electric rice cooker;2.The system is equipped w ith tw o USB charging interface,the interface voltage5.0-5.5V,one USB interface maximum current2A.Can provide pow er supply for mobile phones,tablets and others.3.There have four battery charge indicator,indicator light w ill bright according to the capacity of the battery pow er;4.The system is equipped w ith one SOLAR input,one AC220V-DC15V input;you can purchase AC220V-DC15V adapter from local market or our factory.5.System equipped w ith a system pow er sw itch,w hen you need to use the system pow er supply,press sw itch on. w hen you don't need to use the system,please press sw itch off.6.the system in normal use,can support the2pcs/3w/12v LED lamp for lighting10hours;7.w hen in the process of using the system,a system overload,the system w ill automatically protect,stop w orking,and need the system sw itch,and then closed,the system w ill begin to w ork;15W太阳能发电系统15W SOLAR POWER SYSTEM产品型号ECS-SD-15-9Product model外包装尺寸368*200*220MMpacking size产品毛重8.4KGGross w eight产品净重7.9KGNet W eight控制箱尺寸285*345*15MMDimension-Main Unit太阳能板尺寸440*345*15MMSolar panel size系统电压DC5V/DC12VSystem voltage系统最大电流5Amaximum current系统最大输出功率60WMaximum pow er系统配置system layout序号配件名称规格数量描述No subassembly norms quantity The quality specification1太阳能电池板15W1通过TUV认证，产品五年包换，十年保修Solar panel TUV,5years quality guarantee2蓄电池9AH1出口免检产品，室外室内质保一年Battery Exempted products,1years quality guarantee3控制器5A1产品通过CE认证，室外室内质保一年Controller CE,1years quality guarantee4LED灯（选配）3W1产品质保一年，200-240lm LED Light（optional）1years quality guarantee,lux:200-240lm5系统控制箱全钢1采用铝合金提手，不锈钢螺丝，绝缘脚垫Controller box Aluminum handle,insulation pads系统说明System Documentation1、系统配备4个直流输出端口，端口电压12V,单个端口最大电流2A；可为LED灯、直流风扇、直流电视机、直流电饭锅等直流电器提供供电；2、系统配备2个USB充电接口，接口电压5.0-5.5V，单个接口最大电流2A；可为手机、平板电脑等提供供电支持；3、系统面板上有4个蓄电池电量指示灯，指示灯根据蓄电池的容量显示电量的多少；4、系统配备1个太阳能电池板充电接口SOLAR DC，1个直流DC12V充电接口；5、系统配备一个系统开关system power，当需要使用系统供电时，就将开关闭合on，当不需要使用系统了，就将开关断开off；6、系统在正常使用中，可以支持选配的2个3W的LED灯连续照明10小时；7、当在使用系统的过程中，出现系统过载的情况，系统会自动保护，停止工作，需要将系统开关断开，然后再闭合，系统将重新开始工作；1.The system is equipped w ith four DC output,voltage is12v.one output maximum current2A.This system can charge DC LED lamp,DC fan,DC television,DC electric rice cooker;2.The system is equipped w ith tw o USB charging interface,the interface voltage5.0-5.5V,one USB interface maximum current2A.Can provide pow er supply for mobile phones,tablets and others.3.There have four battery charge indicator,indicator light w ill bright according to the capacity of the battery pow er;4.The system is equipped w ith one SOLAR input,one AC220V-DC15V input;you can purchase AC220V-DC15V adapter from local market or our factory.5.System equipped w ith a system pow er sw itch,w hen you need to use the system pow er supply,press sw itch on. w hen you don't need to use the system,please press sw itch off.6.the system in normal use,can support the2pcs/3w/12v LED lamp for lighting10hours;7.w hen in the process of using the system,a system overload,the system w ill automatically protect,stop w orking,and need the system sw itch,and then closed,the system w ill begin to w ork;产品型号ECS-SD-20-12Product model外包装尺寸368*200*220MMpacking size产品毛重8.7KGGross w eight产品净重8.2KGNet W eight控制箱尺寸285*345*15MMDimension-Main Unit太阳能板尺寸540*340*18MMSolar panel size系统电压DC5V/DC12VSystem voltage系统最大电流5Amaximum current系统最大输出功率60WMaximum pow er系统配置system layout序号配件名称规格数量描述No subassembly norms quantity The quality specification1太阳能电池板20W1通过TUV认证，产品五年包换，十年保修Solar panel TUV,5years quality guarantee2蓄电池12AH1出口免检产品，室外室内质保一年Battery Exempted products,1years quality guarantee3控制器5A1产品通过CE认证，室外室内质保一年Controller CE,1years quality guarantee4LED灯（选配）3W1产品质保一年，200-240lm LED Light（optional）1years quality guarantee,lux:200-240lm5系统控制箱全钢1采用铝合金提手，不锈钢螺丝，绝缘脚垫Controller box Aluminum handle,insulation pads系统说明System Documentation1、系统配备4个直流输出端口，端口电压12V,单个端口最大电流2A；可为LED灯、直流风扇、直流电视机、直流电饭锅等直流电器提供供电；2、系统配备2个USB充电接口，接口电压5.0-5.5V，单个接口最大电流2A；可为手机、平板电脑等提供供电支持；3、系统面板上有4个蓄电池电量指示灯，指示灯根据蓄电池的容量显示电量的多少；4、系统配备1个太阳能电池板充电接口SOLAR DC，1个直流DC12V充电接口；5、系统配备一个系统开关system power，当需要使用系统供电时，就将开关闭合on，当不需要使用系统了，就将开关断开off；6、系统在正常使用中，可以支持选配的2个3W的LED灯连续照明10小时；7、当在使用系统的过程中，出现系统过载的情况，系统会自动保护，停止工作，需要将系统开关断开，然后再闭合，系统将重新开始工作；1.The system is equipped w ith four DC output,voltage is12v.one output maximum current2A.This system can charge DC LED lamp,DC fan,DC television,DC electric rice cooker;2.The system is equipped w ith tw o USB charging interface,the interface voltage5.0-5.5V,one USB interface maximum current2A.Can provide pow er supply for mobile phones,tablets and others.3.There have four battery charge indicator,indicator light w ill bright according to the capacity of the battery pow er;4.The system is equipped w ith one SOLAR input,one AC220V-DC15V input;you can purchase AC220V-DC15V adapter from local market or our factory.5.System equipped w ith a system pow er sw itch,w hen you need to use the system pow er supply,press sw itch on. w hen you don't need to use the system,please press sw itch off.6.the system in normal use,can support the2pcs/3w/12v LED lamp for lighting10hours;7.w hen in the process of using the system,a system overload,the system w ill automatically protect,stop w orking,and need the system sw itch,and then closed,the system w ill begin to w ork;产品型号ECS-SD-30-17Product model外包装尺寸368*200*220MMpacking size产品毛重10.7KGGross w eight产品净重10KGNet W eight控制箱尺寸285*345*15MMDimension-Main Unit太阳能板尺寸760*340*25MMSolar panel size系统电压DC5V/DC12VSystem voltage系统最大电流5Amaximum current系统最大输出功率60WMaximum pow er系统配置system layout序号配件名称规格数量描述No subassembly norms quantity The quality specification1太阳能电池板30W1通过TUV认证，产品五年包换，十年保修Solar panel TUV,5years quality guarantee2蓄电池15AH1出口免检产品，室外室内质保一年Battery Exempted products,1years quality guarantee3控制器5A1产品通过CE认证，室外室内质保一年Controller CE,1years quality guarantee4LED灯（选配）3W1产品质保一年，200-240lm LED Light（optional）1years quality guarantee,lux:200-240lm5系统控制箱全钢1采用铝合金提手，不锈钢螺丝，绝缘脚垫Controller box Aluminum handle,insulation pads系统说明System Documentation1、系统配备8个直流输出端口，端口电压12V,单个端口最大电流2A；可为LED灯、直流风扇、直流电视机、直流电饭锅等直流电器提供供电；2、系统配备2个USB充电接口，接口电压5.0-5.5V，单个接口最大电流2A；可为手机、平板电脑等提供供电支持；3、系统面板上有4个蓄电池电量指示灯，指示灯根据蓄电池的容量显示电量的多少；4、系统配备1个太阳能电池板充电接口SOLAR DC，1个直流DC12V充电接口；5、系统配备一个系统开关system power，当需要使用系统供电时，就将开关闭合on，当不需要使用系统了，就将开关断开off；6、系统在正常使用中，可以支持选配的2个3W的LED灯连续照明10小时；7、当在使用系统的过程中，出现系统过载的情况，系统会自动保护，停止工作，需要将系统开关断开，然后再闭合，系统将重新开始工作；1.The system is equipped w ith eight DC output,voltage is12v.one output maximum current2A.This system can charge DC LED lamp,DC fan,DC television,DC electric rice cooker;2.The system is equipped w ith tw o USB charging interface,the interface voltage5.0-5.5V,one USB interface maximum current2A.Can provide pow er supply for mobile phones,tablets and others.3.There have four battery charge indicator,indicator light w ill bright according to the capacity of the battery pow er;4.The system is equipped w ith one SOLAR input,one AC220V-DC15V input;you can purchase AC220V-DC15V adapter from local market or our factory.5.System equipped w ith a system pow er sw itch,w hen you need to use the system pow er supply,press sw itch on. w hen you don't need to use the system,please press sw itch off.6.the system in normal use,can support the2pcs/3w/12v LED lamp for lighting10hours;7.w hen in the process of using the system,a system overload,the system w ill automatically protect,stop w orking,and need the system sw itch,and then closed,the system w ill begin to w ork;产品型号ECS-SA-50-24Product model外包装尺寸368*200*220MMpacking size产品毛重18.7KGGross w eight产品净重18KGNet W eight控制箱尺寸300*155*190MMDimension-Main Unit太阳能板尺寸670*630*25MMSolar panel size系统电压DC5V/DC12V/AC220VSystem voltage系统最大电流5Amaximum current系统最大输出功率DC60W/AC300WMaximum pow er系统配置system layout序号配件名称规格数量描述No subassembly norms quantity The quality specification1太阳能电池板50W1通过TUV认证，产品五年包换，十年保修Solar panel TUV,5years quality guarantee2蓄电池24AH1出口免检产品，室外室内质保一年Battery Exempted products,1years quality guarantee3控制器5A1产品通过CE认证，室外室内质保一年Controller CE,1years quality guarantee4修正弦波逆变器DC12V-AC220V300W1产品质保一年LED Light1years quality guarantee,5系统控制箱全钢1采用铝合金提手，不锈钢螺丝，绝缘脚垫Controller box Aluminum handle,insulation pads系统说明System Documentation1、系统配备4个直流输出端口，端口电压12V,单个端口最大电流2A；可为LED灯、直流风扇、直流电视机、直流电饭锅等直流电器提供供电；2、系统配备2个USB充电接口，接口电压5.0-5.5V，单个接口最大电流2A；可为手机、平板电脑等提供供电支持；3、系统面板上有4个蓄电池电量指示灯，指示灯根据蓄电池的容量显示电量的多少；4、系统配备1个太阳能电池板充电接口SOLAR DC，1个直流DC12V充电接口；5、系统配备一个系统开关system power，当需要使用系统供电时，就将开关闭合on，当不需要使用系统了，就将开关断开off；6、系统配备1个蓄电池指示灯开关，当需要显示蓄电池电量时，按下此开关，就能显示蓄电池电量；7、系统配备AC220V输出插座2个，可以给电视机、电风扇、电脑等功率低于200W的设备进行供电；8、当在使用系统的过程中，出现系统过载的情况，系统会自动保护，停止工作，需要将系统开关断开，然后再闭合，系统将重新开始工作；1.The system is equipped w ith four DC output,voltage is12v.one output maximum current2A.This system can charge DC LED lamp,DC fan,DC television,DC electric rice cooker;2.The system is equipped w ith tw o USB charging interface,the interface voltage5.0-5.5V,one USB interface maximum current2A.Can provide pow er supply for mobile phones,tablets and others.3.There have four battery charge indicator,indicator light w ill bright according to the capacity of the battery pow er;4.The system is equipped w ith one SOLAR input,one AC220V-DC15V input;you can purchase AC220V-DC15V adapter from local market or our factory.5.System equipped w ith a system pow er sw itch,w hen you need to use the system pow er supply,press sw itch on. w hen you don't need to use the system,please press sw itch off.6.The system in normal use,can support the2pcs/3w/12v LED lamp for lighting10hours;7.This system have AC220V/2pcs output,can charge AC tv,fan,computer ect..But all electric device rate pow er must less than200w.8.W hen in the process of using the system,a system overload,the system w ill automatically protect,stop w orking, and need the system sw itch,and then closed,the system w ill begin to w ork;产品型号ECS-SA-80-40Product model外包装尺寸368*200*220MMpacking size产品毛重28.7KGGross w eight产品净重28KGNet W eight控制箱尺寸365*200*240MMDimension-Main Unit太阳能板尺寸1015*670*30MMSolar panel size系统电压DC5V/DC12V/AC220VSystem voltage系统最大电流5Amaximum current系统最大输出功率DC60W/AC500WMaximum pow er系统配置system layout序号配件名称规格数量描述No subassembly norms quantity The quality specification1太阳能电池板80W1通过TUV认证，产品五年包换，十年保修Solar panel TUV,5years quality guarantee2蓄电池40AH1出口免检产品，室外室内质保一年Battery Exempted products,1years quality guarantee3控制器5A1产品通过CE认证，室外室内质保一年Controller CE,1years quality guarantee4修正弦波逆变器DC12V-AC220V500W1产品质保一年Sine w ave inverter1years quality guarantee,5系统控制箱全钢1采用铝合金提手，不锈钢螺丝，绝缘脚垫Controller box Aluminum handle,insulation pads系统说明System Documentation1、系统配备8个直流输出端口，端口电压12V,单个端口最大电流2A；可为LED灯、直流风扇、直流电视机、直流电饭锅等直流电器提供供电；2、系统配备2个USB充电接口，接口电压5.0-5.5V，单个接口最大电流2A；可为手机、平板电脑等提供供电支持；3、系统面板上有4个蓄电池电量指示灯，指示灯根据蓄电池的容量显示电量的多少；4、系统配备1个太阳能电池板充电接口SOLAR DC，1个直流DC12V充电接口；5、系统配备一个系统开关system power，当需要使用系统供电时，就将开关闭合on，当不需要使用系统了，就将开关断开off；6、系统配备1个蓄电池指示灯开关，当需要显示蓄电池电量时，按下此开关，就能显示蓄电池电量；7、系统配备AC220V输出插座2个，可以给电视机、电风扇、电脑等功率低于200W的设备进行供电；8、当在使用系统的过程中，出现系统过载的情况，系统会自动保护，停止工作，需要将系统开关断开，然后再闭合，系统将重新开始工作；1.The system is equipped w ith eight DC output,voltage is12v.one output maximum current2A.This system can charge DC LED lamp,DC fan,DC television,DC electric rice cooker;2.The system is equipped w ith tw o USB charging interface,the interface voltage5.0-5.5V,one USB interface maximum current2A.Can provide pow er supply for mobile phones,tablets and others.3.There have four battery charge indicator,indicator light w ill bright according to the capacity of the battery pow er;4.The system is equipped w ith one SOLAR input,one AC220V-DC15V input;you can purchase AC220V-DC15V adapter from local market or our factory.5.System equipped w ith a system pow er sw itch,w hen you need to use the system pow er supply,press sw itch on. w hen you don't need to use the system,please press sw itch off.6.The system in normal use,can support the2pcs/3w/12v LED lamp for lighting10hours;7.This system have AC220V/2pcs output,can charge AC tv,fan,computer ect..But all electric device rate pow er must less than200w.8.W hen in the process of using the system,a system overload,the system w ill automatically protect,stop w orking, and need the system sw itch,and then closed,the system w ill begin to w ork;产品型号ECS-SA-100-60Product model外包装尺寸368*200*220MMpacking size产品毛重37.5KGGross w eight产品净重36KGNet W eight控制箱尺寸655*255*385MMDimension-Main Unit太阳能板尺寸1260*670*30MMSolar panel size系统电压DC5V/DC12V/AC220VSystem voltage系统最大电流10Amaximum current系统最大输出功率DC120W/AC600WMaximum pow er系统配置system layout序号配件名称规格数量描述No subassembly norms quantity The quality specification1太阳能电池板100W1通过TUV认证，产品五年包换，十年保修Solar panel TUV,5years quality guarantee2蓄电池60AH1出口免检产品，室外室内质保一年Battery Exempted products,1years quality guarantee3控制器10A1产品通过CE认证，室外室内质保一年Controller CE,1years quality guarantee4纯正弦波逆变器DC12V-AC220V300W1产品质保一年Pure sine w ave inverter1years quality guarantee,5系统控制箱全钢1采用铝合金提手，不锈钢螺丝，绝缘脚垫Controller box Aluminum handle,insulation pads系统说明System Documentation1、系统配备5个直流输出端口，端口电压12V,单个端口最大电流2A；可为LED灯、直流风扇、直流电视机、直流电饭锅等直流电器提供供电；2、系统配备2个USB充电接口，接口电压5.0-5.5V，单个接口最大电流2A；可为手机、平板电脑等提供供电支持；3、系统面板上有4个蓄电池电量指示灯，指示灯根据蓄电池的容量显示电量的多少；4、系统配备1个太阳能电池板充电接口SOLAR DC，1个直流DC12V充电接口；5、系统配备一个系统开关system power，当需要使用系统供电时，就将开关闭合on，当不需要使用系统了，就将开关断开off；6、系统配备1个蓄电池指示灯开关，当需要显示蓄电池电量时，按下此开关，就能显示蓄电池电量；7、系统配备AC220V输出插座2个，可以给电视机、电风扇、电脑等功率低于1000W的设备进行供电；8、当在使用系统的过程中，出现系统过载的情况，系统会自动保护，停止工作，需要将系统开关断开，然后再闭合，系统将重新开始工作；1.The system is equipped w ith five DC output,voltage is12v.one output maximum current2A.This system can charge DC LED lamp,DC fan,DC television,DC electric rice cooker;2.The system is equipped w ith tw o USB charging interface,the interface voltage5.0-5.5V,one USB interface maximum current2A.Can provide pow er supply for mobile phones,tablets and others.3.There have four battery charge indicator,indicator light w ill bright according to the capacity of the battery pow er;4.The system is equipped w ith one SOLAR input,one AC220V-DC15V input;you can purchase AC220V-DC15V adapter from local market or our factory.5.System equipped w ith a system pow er sw itch,w hen you need to use the system pow er supply,press sw itch on. w hen you don't need to use the system,please press sw itch off.6.The system in normal use,can support the2pcs/3w/12v LED lamp for lighting10hours;7.This system have AC220V/2pcs output,can charge AC tv,fan,computer ect..But all electric device rate pow er must less than1000w.8.When in the process of using the system,a system overload,the system w ill automatically protect,stop w orking, and need the system sw itch,and then closed,the system w ill begin to w ork;产品型号ECS-SA-300-150Product model外包装尺寸368*200*220MMpacking size产品毛重60KGGross w eight产品净重58KGNet W eight控制箱尺寸505*255*325MMDimension-Main Unit太阳能板尺寸570*345*15MMSolar panel size系统电压DC5V/DC12V/AC220VSystem voltage系统最大电流20Amaximum current系统最大输出功率DC120W/AC1000WMaximum pow er系统配置system layout序号配件名称规格数量描述No subassembly norms quantity The quality specification1太阳能电池板300W1通过TUV认证，产品五年包换，十年保修Solar panel TUV,5years quality guarantee2蓄电池150AH1出口免检产品，室外室内质保一年Battery Exempted products,1years quality guarantee3控制器20A1产品通过CE认证，室外室内质保一年Controller CE,1years quality guarantee4纯正弦波逆变器DC12V-AC220V500W1产品质保一年Pure sine w ave inverter1years quality guarantee,5系统控制箱全钢1采用铝合金提手，不锈钢螺丝，绝缘脚垫Controller box Aluminum handle,insulation pads系统说明System Documentation1、系统配备5个直流输出端口，端口电压12V,单个端口最大电流2A；可为LED灯、直流风扇、直流电视机、直流电饭锅等直流电器提供供电；2、系统配备2个USB充电接口，接口电压5.0-5.5V，单个接口最大电流2A；可为手机、平板电脑等提供供电支持；3、系统面板上有4个蓄电池电量指示灯，指示灯根据蓄电池的容量显示电量的多少；4、系统配备1个太阳能电池板充电接口SOLAR DC，1个直流DC12V充电接口；5、系统配备一个系统开关system power，当需要使用系统供电时，就将开关闭合on，当不需要使用系统了，就将开关断开off；6、系统配备1个蓄电池指示灯开关，当需要显示蓄电池电量时，按下此开关，就能显示蓄电池电量；7、系统配备AC220V输出插座2个，可以给电视机、电风扇、电脑等功率低于1000W的设备进行供电；8、当在使用系统的过程中，出现系统过载的情况，系统会自动保护，停止工作，需要将系统开关断开，然后再闭合，系统将重新开始工作；1.The system is equipped w ith five DC output,voltage is12v.one output maximum current2A.This system can charge DC LED lamp,DC fan,DC television,DC electric rice cooker;2.The system is equipped w ith tw o USB charging interface,the interface voltage5.0-5.5V,one USB interface maximum current2A.Can provide pow er supply for mobile phones,tablets and others.3.There have four battery charge indicator,indicator light w ill bright according to the capacity of the battery pow er;4.The system is equipped w ith one SOLAR input,one AC220V-DC15V input;you can purchase AC220V-DC15V adapter from local market or our factory.5.System equipped w ith a system pow er sw itch,w hen you need to use the system pow er supply,press sw itch on. w hen you don't need to use the system,please press sw itch off.6.The system in normal use,can support the2pcs/3w/12v LED lamp for lighting10hours;7.This system have AC220V/2pcs output,can charge AC tv,fan,computer ect..But all electric device rate pow er must less than1000w.8.W hen in the process of using the system,a system overload,the system w ill automatically protect,stop w orking, and need the system sw itch,and then closed,the system w ill begin to w ork;产品型号ECS-SA-500-250Product model外包装尺寸368*200*220MMpacking size产品毛重90KGGross w eight产品净重88KGNet W eight控制箱尺寸505*255*325MMDimension-Main Unit太阳能板尺寸570*345*15MMSolar panel size系统电压DC5V/DC12V/AC220VSystem voltage系统最大电流40Amaximum current系统最大输出功率DC120W/AC2000WMaximum pow er系统配置system layout序号配件名称规格数量描述No subassembly norms quantity The quality specification1太阳能电池板500W1通过TUV认证，产品五年包换，十年保修Solar panel TUV,5years quality guarantee2蓄电池250AH1出口免检产品，室外室内质保一年Battery Exempted products,1years quality guarantee3控制器40A1产品通过CE认证，室外室内质保一年Controller CE,1years quality guarantee4纯正弦波逆变器DC12V-AC220V1000W1产品质保一年Pure sine w ave inverter1years quality guarantee,5系统控制箱全钢1采用铝合金提手，不锈钢螺丝，绝缘脚垫Controller box Aluminum handle,insulation pads系统说明System Documentation1、系统配备5个直流输出端口，端口电压12V,单个端口最大电流2A；可为LED灯、直流风扇、直流电视机、直流电饭锅等直流电器提供供电；2、系统配备2个USB充电接口，接口电压5.0-5.5V，单个接口最大电流2A；可为手机、平板电脑等提供供电支持；3、系统面板上有4个蓄电池电量指示灯，指示灯根据蓄电池的容量显示电量的多少；4、系统配备1个太阳能电池板充电接口SOLAR DC，1个直流DC12V充电接口；5、系统配备一个系统开关system power，当需要使用系统供电时，就将开关闭合on，当不需要使用系统了，就将开关断开off；6、系统配备1个蓄电池指示灯开关，当需要显示蓄电池电量时，按下此开关，就能显示蓄电池电量；7、系统配备AC220V输出插座2个，可以给电视机、电风扇、电脑等功率低于1000W的设备进行供电；8、当在使用系统的过程中，出现系统过载的情况，系统会自动保护，停止工作，需要将系统开关断开，然后再闭合，系统将重新开始工作；1.The system is equipped w ith five DC output,voltage is12v.one output maximum current2A.This system can charge DC LED lamp,DC fan,DC television,DC electric rice cooker;2.The system is equipped w ith tw o USB charging interface,the interface voltage5.0-5.5V,one USB interface maximum current2A.Can provide pow er supply for mobile phones,tablets and others.3.There have four battery charge indicator,indicator light w ill bright according to the capacity of the battery pow er;4.The system is equipped w ith one SOLAR input,one AC220V-DC15V input;you can purchase AC220V-DC15V adapter from local market or our factory.5.System equipped w ith a system pow er sw itch,w hen you need to use the system pow er supply,press sw itch on. w hen you don't need to use the system,please press sw itch off.6.The system in normal use,can support the2pcs/3w/12v LED lamp for lighting10hours;7.This system have AC220V/2pcs output,can charge AC tv,fan,computer ect..But all electric device rate pow er must less than1000w.8.W hen in the process of using the system,a system overload,the system w ill automatically protect,stop w orking, and need the system sw itch,and then closed,the system w ill begin to w ork;。

DC/A C逆变器的制作－工作原理2010-10-01 08:35:20这里我们将详细介绍这个逆变器的工作原理。

方波信号发生器（见图3）图3这里采用六反相器CD4069构成方波信号发生器。

电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。

电路的振荡是通过电容C1充放电完成的。

其振荡频率为f=1/2.2RC。

图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。

由于元件的误差，实际值会略有差异。

其它多余的反相器，输入端接地避免影响其它电路。

场效应管驱动电路。

图4由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。

如图4所示。

MOS场效应管电源开关电路。

这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。

图5MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field Effect Transistor（金属氧化物半导体场效应管）的缩写。

它一般有耗尽型和增强型两种。

本文使用的为增强型MOS 场效应管，其内部结构见图5。

它可分为NPN型PNP型。

NPN型通常称为N沟道型，PNP型也叫P沟道型。

由图可看出，对于N沟道的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。

我们知道一般三极管是由输入的电流控制输出的电流。

但对于场效应管，其输出电流是由输入的电压（或称电场）控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。

图6为解释MOS 场效应管的工作原理，我们先了解一下仅含有一个P—N结的二极管的工作过程。
