上海市消防给水水力计算

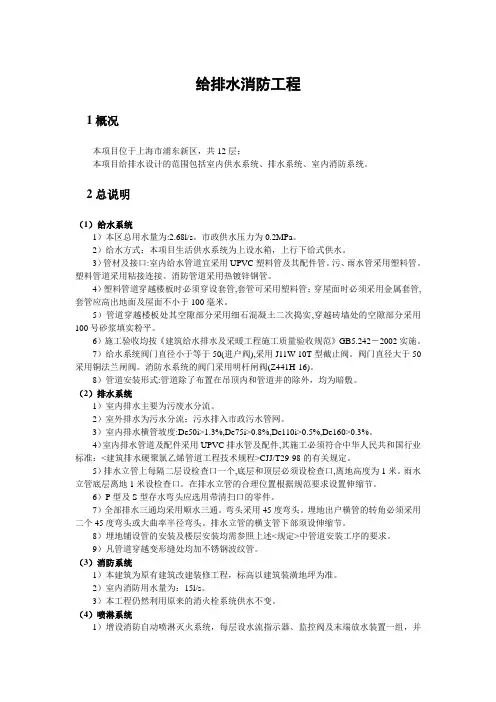

给排水消防工程1概况本项目位于上海市浦东新区，共12层；本项目给排水设计的范围包括室内供水系统、排水系统、室内消防系统。

2总说明（1）给水系统1）本区总用水量为:2.68l/s。

市政供水压力为0.2MPa。

2）给水方式：本项目生活供水系统为上设水箱，上行下给式供水。

3）管材及接口:室内给水管道宜采用UPVC塑料管及其配件管。

污、雨水管采用塑料管。

塑料管道采用粘接连接。

消防管道采用热镀锌钢管。

4）塑料管道穿越楼板时必须穿设套管,套管可采用塑料管；穿屋面时必须采用金属套管,套管应高出地面及屋面不小于100毫米。

5）管道穿越楼板处其空隙部分采用细石混凝土二次捣实,穿越砖墙处的空隙部分采用100号砂浆填实粉平。

6）施工验收均按《建筑给水排水及采暖工程施工质量验收规范》GB5.242－2002实施。

7）给水系统阀门直径小于等于50(进户阀),采用J11W-10T型截止阀。

阀门直径大于50采用铜法兰闸阀。

消防水系统的阀门采用明杆闸阀(Z441H-16)。

8）管道安装形式:管道除了布置在吊顶内和管道井的除外，均为暗敷。

（2）排水系统1）室内排水主要为污废水分流。

2）室外排水为污水分流；污水排入市政污水管网。

3）室内排水横管坡度:De50i>1.3%,De75i>0.8%,De110i>0.5%,De160>0.3%。

4）室内排水管道及配件采用UPVC排水管及配件,其施工必须符合中华人民共和国行业标准：<建筑排水硬聚氯乙烯管道工程技术规程>CJJ/T29-98的有关规定。

5）排水立管上每隔二层设检查口一个,底层和顶层必须设检查口,离地高度为1米。

雨水立管底层离地1米设检查口。

在排水立管的合理位置根据规范要求设置伸缩节。

6）P型及S型存水弯头应选用带清扫口的零件。

7）全部排水三通均采用顺水三通。

弯头采用45度弯头。

埋地出户横管的转角必须采用二个45度弯头或大曲率半径弯头。

排水立管的横支管下部须设伸缩节。

给排水设计一、设计依据：1、《建筑给水排水设计规范》GB 50015-2003；2、《全国民用建筑工程设计技术措施•给水排水》；3、《高层民用建筑设计防火规范》GB 50045-95 (2001年版)；4、《自动喷水灭火系统设计规范》GBJ 50084-2001；5、《建筑灭火器配置设计规范》GBJ 140-90 (1997年版)；6、上海市消防局沪消发[2002]37号《关于规范建筑灭火器配置的通知》；7、《民用建筑水灭火系统设计规范》DGJ08-94-2001；8、其它现行的有关设计规范、规程和规定；9、有关主管部门对方案设计的审查意见；10、业主提出的设计要求；11、建筑工种提供的图纸；二、设计范围：本工程主要负责基地内建筑物室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。

三、给水系统：1、给水水源和系统：为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN 200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。

室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2层的生活用水等，利用城市管网水压直接供给。

其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。

2、用水量计算：⑴办公用水：人数：主楼地上部分面积为7433m2,副楼面积为3083m2，有效面积为建筑面积60%，每人使用面积按6m2计，则办公人数为：（7433+3083）×60%/6=1052，取1000人；用水量标准：50 L/人·班；时变化系数：K＝1.2；使用时间：10小时；最高日用水量：Q d1＝50×1000／1000＝50 m3/day最大时用水量：Q h1＝50×1.2／10＝6 m3/hr平均时用水量：Q h平1＝50／10＝5m3/hr⑵道路地面冲洗用水和绿化用水：用水量标准： 2 L/ m2·次；使用时间：以2 h/ 次，上、下午各一次计；面积：约4000 m2；最高日用水量：Q d2＝2×4000×2／1000＝16 m3/day最大时用水量：Q h2＝16／4＝4 m3/hr平均时用水量：Q h平2＝4 m3/hr⑶未预见水量：按用水量10～15 %计。

消火栓系统水力计算根据《全国民用建筑工程设计技术措施2003》和《建筑给水排水工程》（XXX），最不利点消火栓流量和压力可以通过以下公式计算：1.最不利点消火栓流量公式为：Qxh = SQRT(B * Hq)，其中Qxh为水枪喷嘴射出流量，B为水枪水流特性系数，Hq为水枪喷嘴造成一定长度的充实水柱所需水压。

2.最不利点消火栓压力公式为：Hxh = Hd + Hq + Hsk + Ad * Ld * Qxh*Qxh + Qxh*Qxh/B，其中Hxh为消火栓栓口的最低水压，Hd为消防水带的水头损失，Hq为水枪喷嘴造成一定长度的充实水柱所需水压，Ad为水带的比阻，Ld为水带的长度，Qxh为水枪喷嘴射出流量，B为水枪水流特性系数，Hsk为消火栓栓口水头损失。

3.次不利点消火栓压力公式为：Hxh次= Hxh最+ H层高+ Hfj，其中H层高为消火栓间隔的楼层高，Hfj为两个消火栓之间的沿程、局部水头损失。

4.次不利点消火栓流量公式为：Qxh次= sqrt((Hxh次- 2) / (Ad*Ld + 1/B))。

5.流速公式为：V = (4 * Q) / (π * Dj * Dj)，其中Q为管段流量，Dj为管道的计算内径。

6.水力坡降公式为：i = 0. * V * V / (pow(Dj。

1.3))，其中i 为每米管道的水头损失，V为管道内水的平均流速，Dj为管道的计算内径。

7.沿程水头损失公式为：h = i * L，其中L为管段长度。

8.局部损失公式为：h = i * L(当量)，其中L(当量)为管段当量长度，采用当量长度法进行计算。

根据上述公式，可以进行1、2、3#楼低区消防水泵校核计算。

1）计算充实水柱所需的压力为Hq=10aSk/(1-φaSk)，代入数据得到Hq=186kpa。

2）计算水枪喷嘴射出流量为qxh=(BHq)0.5，代入数据得到XXX。

3）计算水带水头损失为hd=AZLdqxh，代入数据得到hd=12.6kpa。

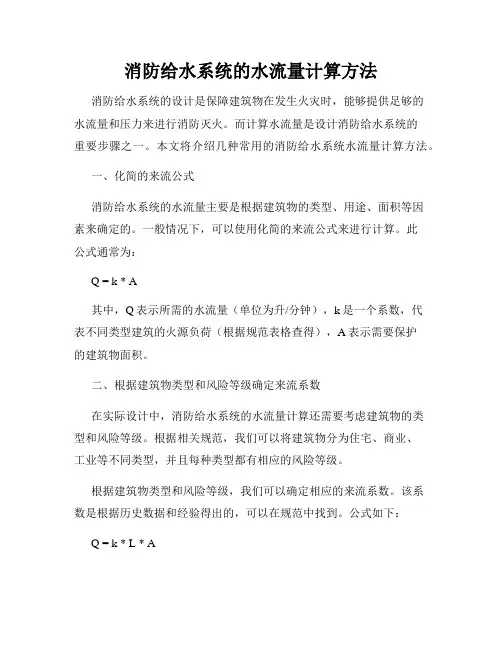

消防给水系统的水流量计算方法消防给水系统的设计是保障建筑物在发生火灾时，能够提供足够的水流量和压力来进行消防灭火。

而计算水流量是设计消防给水系统的重要步骤之一。

本文将介绍几种常用的消防给水系统水流量计算方法。

一、化简的来流公式消防给水系统的水流量主要是根据建筑物的类型、用途、面积等因素来确定的。

一般情况下，可以使用化简的来流公式来进行计算。

此公式通常为：Q = k * A其中，Q表示所需的水流量（单位为升/分钟），k是一个系数，代表不同类型建筑的火源负荷（根据规范表格查得），A表示需要保护的建筑物面积。

二、根据建筑物类型和风险等级确定来流系数在实际设计中，消防给水系统的水流量计算还需要考虑建筑物的类型和风险等级。

根据相关规范，我们可以将建筑物分为住宅、商业、工业等不同类型，并且每种类型都有相应的风险等级。

根据建筑物类型和风险等级，我们可以确定相应的来流系数。

该系数是根据历史数据和经验得出的，可以在规范中找到。

公式如下：Q = k * L * A其中，Q表示所需的水流量（单位为升/分钟），k是来流系数（根据建筑物类型和风险等级查得），L是建筑物的火灾等级（由设计者评定），A表示需要保护的建筑物面积。

三、计算支路的水流量除了计算主管道的水流量外，我们还需要计算支路的水流量。

在消防给水系统的设计中，一般会设置多个喷头或喷洒头来达到全面灭火的目的。

计算支路的水流量可以使用下面的公式：Q = n * q其中，Q表示所需的水流量（单位为升/分钟），n表示支路的数量，q表示喷头（或喷洒头）的流量（单位为升/分钟）。

四、考虑水流压力损失在计算消防给水系统的水流量时，还需要考虑水流经过管道、阀门、弯头等部件时的水流压力损失。

这些水流压力损失会导致实际到达喷头的水流量减少。

为了确保灭火效果，我们需要计算出实际到达喷头的水流量。

这可以通过使用公式来计算：Q_actual = Q * (1 - P_loss)其中，Q_actual表示实际到达喷头的水流量（单位为升/分钟），Q表示前面计算出的水流量，P_loss表示水流压力损失。

工程名称:消火栓系统的计算
按规范要求,室内消防用水量为40L/S,消火栓的间距应保证同层任何部位有2个消火栓的水枪充实水柱同时到达.
水带铺设长度为:Ld=25X0.9=22.5m.
水枪充实水柱长度在平面上的投影长度为:Ls=0.71X(3.0-1.0)/sin45°=2m.
消火栓的保护半径应为:R=Ld+Ls=22.5+2.0=24.5m.
室内消火栓选用SN65型.水枪为QZ19.衬胶水带DN65长25m，因此设置图中所示消火栓可满足要求.
根据规范规定1号消火栓充实水柱不应低于10m,查表可知此时该消火栓栓口的压力为0.135MPa,水枪流量为4.6L/S,不足5.0L/S,根据规范规定一支消火栓的最小流量为5.0L/S,因此要提高压力，增大水枪流量至5.0L/S,计算可得1号消火栓栓口最低水压为：Hxh=Ad*Ld*qxh*qxh+qxh*qxh/B=0.0172x25x5x5+5x5/0.158=169.97KPa=17mH2O
进行消火栓给水系统水力计算时,以枝状管路计算,配管水力计算见下表:
w2
消火栓给水系统所需总水压应为：Hx=71.7+17+11.1=99.8mH2O
消火栓灭火总用水量为：Q=40L/s
该建筑消火栓系统设置三组水泵接合器。

消火栓给水系统的水力计算与布置-V1消火栓给水系统的水力计算与布置消火栓是城市建筑物防火系统中的重要组成部分之一，是一种可以快速、有效地灭火的设备。

在消防工程中，消火栓给水系统是用于灭火的一种重要系统。

因此，合理的消火栓给水系统水力计算和布置非常重要。

本文将为大家详细介绍消火栓给水系统的水力计算和布置相关知识。

一、水力计算1. 消火栓数量的确定在进行水力计算之前，首先需要确定消火栓的数量。

消火栓的数量应根据建筑物的类型和面积、建筑物结构及占地面积、防火等级等因素综合考虑。

根据规定，一般建筑物消火栓数量的计算公式为：消火栓数量=总建筑面积/150平方米。

2. 消火栓给水系统的水力计算消火栓给水系统水力计算的目的是为了保证系统能够持续稳定地提供消防用水。

其关键是计算系统的压力损失，主要包括以下几个因素：（1）管道长度。

管道长度越长，管道阻力就越大，从而造成水压损失。

因此，需要根据管道长度进行水力计算。

（2）管道直径。

一般情况下，管道直径越大，阻力就越小，造成的水压损失就越小。

因此，需要根据管道直径进行水力计算。

（3）消火栓阀门数量。

消火栓阀门数量越多，系统的水力损失就会越大。

因此，需要根据消火栓阀门数量进行水力计算。

（4）消防水池容积。

消防水池的容积需要根据设计参数进行计算，如水池的位置、高度、口径等。

通过以上因素的水力计算，可以确定消火栓给水系统所需要的水压和流量，从而保证系统正常运行。

二、布置一般消火栓要布置在建筑物内外各个房屋和其他重要建筑物之间，布置位置应遵循以下原则：1. 要布置在易燃物品较多的地方，防火难度大的地区。

2. 布置位置要考虑重点防火部位，如厨房、锅炉房、加油站等。

3. 消火栓距离应满足覆盖范围的要求，以保证所有建筑物都能够得到及时的灭火救援。

4. 布置位置要尽量距离防火隔墙、隔离带等较远，以免灭火过程中继续燃烧扩散，从而提高了灭火难度。

5. 消火栓应便于使用、接近，方便消防人员进行救援和灭火。

消火栓的给水系统的水力计算1.确定水流量要求：水流量的要求取决于建筑物的类型和规模，以及消防主管部门的规定。

一般来说，重要的建筑物和大型建筑物需要更大的水流量。

根据建筑物的类型和规模，确定所需的最小水流量。

2.选择消火栓的类型和数量：根据消火栓的类型和数量，可以确定每个消火栓所需的水流量。

根据建筑物的布局和消防要求，确定最佳的消火栓布置方案。

3.确定供水管道的直径和长度：根据消火栓的数量和类型，以及建筑物的布局，可以确定供水管道的直径和长度。

供水管道的直径应足够大，以保证水流的流量和压力。

4.确定水泵的性能：水泵的性能包括排水量和扬程。

根据建筑物的高度和水流量要求，确定所需的水泵性能。

5.进行水力计算：根据以上的参数，进行水力计算，计算出需要的总水流量和压力。

水力计算可以通过使用公式和计算软件来进行。

在进行水力计算时1.水力计算应考虑建筑物内部的压力损失，包括管道摩擦损失和管件、弯头等附件的损失。

2.消防水源的选择也是水力计算的重要部分。

一般来说，可以使用自来水供水或设置专用消防水箱供水。

3.水力计算应考虑系统的可靠性和安全性。

在计算水流量时，应留出一定的余量，以应对突发情况和降低压力损失。

4.在进行水力计算时，应注意尽可能减少系统的阻力和压力损失，例如减少管道的弯头和附件，提高管道的光滑度。

消火栓的给水系统水力计算是一个复杂的过程，需要根据具体的建筑物和消防要求进行详细的分析和计算。

准确的水力计算可以确保消火栓系统在火灾发生时提供足够的水流和压力，保证有效的灭火工作，保护人们的生命和财产安全。

给排水设计一、设计依据：1、《建筑给水排水设计规范》GB 50015-2003；2、《全国民用建筑工程设计技术措施•给水排水》；3、《高层民用建筑设计防火规范》GB 50045-95 (2001年版)；4、《自动喷水灭火系统设计规范》GBJ 50084-2001；5、《建筑灭火器配置设计规范》GBJ 140-90 (1997年版)；6、上海市消防局沪消发[2002]37号《关于规范建筑灭火器配置的通知》；7、《民用建筑水灭火系统设计规范》DGJ08-94-2001；8、其它现行的有关设计规范、规程和规定；9、有关主管部门对方案设计的审查意见；10、业主提出的设计要求；11、建筑工种提供的图纸；二、工程概况：该大楼是一栋办公大楼，该建筑地下一层，地上十五层，高度为61.4米，地下室为设备用房，包括水泵、水池、空调机房、报警阀用房、汽车库、高低压配电室、变电室。

底层至十五层为办公室。

给水水源：本建筑物以城市给水管网作水源，建筑物北向有城市给水，管径DN500mm ，市政可提供水源280Kpa 。

排水条件：(1)城市排水管网为雨污分流排水系统。

(2)室外排水管网位于建筑物北向，排水管管径为ф500mm, 相对标高为了-2.0米, 雨水管径为ф1000mm，相对标高为-2.5米。

二、设计范围：本工种主要负责基地内建筑物室内给水系统、排水系统、消火栓系统、雨水系统、自动喷淋系统、水泵房大样、卫生间大样、管井大样、水池、水箱大样。

三、给水系统：1、给水水源和系统：为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN 200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。

室外浇洒道路用水、绿化用水、外墙面清洗用水，利用城市管网水压直接供给。

其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。

2、用水量计算：⑴办公用水：人数：主楼地上部分面积为32545.62，有效面积为建筑面积的60%，每人使用按6m2计，则办公人数为：32545.6×60%/6=3255，用水量标准：50 L/人·班；时变化系数：K＝1.2；使用时间：10小时；最高日用水量：Q d＝50×3255／1000＝163 m3/day最大时用水量：Q h＝163×1.2／10＝20m3/hr(2) 消防用水量：室外消火栓用水量30/S，室内消火栓用水量40L/S，火灾延续时间2小时；自动喷水灭火系统：按中危险I级，Q=6×160×1.3/60=20.8L/S，考虑其他因素取25L/S，火灾延续时间1小时。

进行消火栓给水系统水力计算包括了流量和压力的计算，计算前提首先是建立在满足规范要求的基础上进行，规范对建筑灭火主要规定了2条，一条是同时使用水枪支数，一条是每支水枪最小流量。

（一）流量计算：现分析流量计算步骤及程序如下：一、首先分析在满足同时使用水枪支数条件下的充实水柱计算：1、查建筑防火规范：第8.5.2条－室内消火栓用水量应根据同时使用水枪数量和充实水柱长度，由计算决定（可见不是纯粹查表得来的），但不应小于表8.5.2的规定（可见查表所得为规定的最小值，并不一定就是适合你手上建筑的正确值，如果经计算所得你的消火栓用水量大于表格内对应的消防水量，则应取较大的计算值）。

2、计算室内消火栓用水量的已知条件：同时使用水枪数量（可查表得到，一般为2支）；未知条件：充实水柱长度3、如何来计算充实水柱长度？水枪充实水柱概念：水枪向上垂直射流，在26mm~38mm直径圆断面内、包含全部水量75％～90％的密实水柱长度称为充实水柱长度，以Hm表示（一般控制在7米～15米范围内）。

那么建筑所需充实水柱高度该如何来计算呢？对一定层高h的建筑来说，它所要求的消防要求是：当水柱的倾角控制在45～60度范围时可以喷到天花板上（上层楼板），如图所示：Hm=(h-1)/sina，这个公式在很多规范及教材中都出现过。

这里我们取a＝45度，Hm=√2(h-1)接下来，我们做一个统计，对由于Hm在7米～15米之间，我们来计算建筑层高控制在多少。

当Hm=7时，h＝5.95米，意味着当h小于5.95米时，Hm仍取7米；当Hm=15时，h＝11.6米，意味着当h大于11.6米时，Hm超过15米，需选择其他灭火方式，消火栓系统不适用；二、现在在满足了建筑防火规范要求的同时使用水枪支数的前提下给出了充实水柱的计算方法，接下来我们要校核，以上得出的充实水柱是否可以满足规范要求的每支水枪最小流量的要求呢？如果在该充实水柱条件下能同时满足规范要求的（1、同时使用水枪支数；2、每支水枪最小流量；）2个要求，那么这个充实水柱高度是正确的。

消防水■计算消防用水量的计算需要考虑以下几个因素：1 .建筑物的类型和面积：不同类型和面积的建筑物需要的消防用水量不同。

2 .火灾等级：火灾等级越高，需要的消防用水量越大。

3 .水源供应能力：消防用水量需要与水源供应能力相匹配，否则会导致消防救援失败。

4 .消防设备和管道的规格和数量：消防设备和管道的规格和数量越多，可以提供的消防用水量也越大。

5 .消防水压：消防水压越高，可以提供的消防用水量也越大。

一般来说，消防用水量的计算公式为：消防用水量=建筑物面积X火灾等级系数×用水时间÷消防水压。

其中，火灾等级系数是根据建筑物类型和火灾等级确定的系数，用水时间一般为2小时，消防水压需要根据实际情况测量得出。

一个建筑或构筑物的室外用水同时与室内用水开启使用，消防用水量为二者之和。

当一个系统防护多个建筑或构筑物时，需要以各建筑或构筑物为单位分别计算消防用水量，取其中的最大者为消防系统的用水量。

室内一个防护对象或防护区的消防用水量为消火栓用水、自动灭火用水、水幕或冷却分隔用水之和（三者同时开启卜当室内有多个防护对象或防护区时，需要以各防护对象或防护区为单位分别计算消防用水量，取其中的最大者为建筑物的室内消防用水量。

注意这不等同于室内消火栓最大用水量、自动灭火最大用水量、防火分隔或冷却最大用水量的叠加。

自动灭火系统包括自动喷水灭火、水喷雾灭火、自动消防水炮灭火等系统，一个防护对象或防护区的自动灭火系统的用水量按其中用水量最大的一个系统确定。

B 消火枪用水E1:RAe1动弟防水京灭火条蝌用水―B 将火坂珑嘉冷却泰毓用水室内消防用水量计算举例注：消防用水量取VA 、VB 中较大值。

提示：1 .各系统设汁流量应按各系统的技术规范确定。

消火栓系统设计流量可查表确定。

2 .按不同功能区分别确定同时开启的系统，并计算水量，取不同功能区用水量最大者作为消防用水量。

3 .1.5市政消火栓或消防车从消防水池吸水向建筑供应室外消防给水时，应符合下列规定：供消防车吸水的室外消防水池的每个取水口宜按一个室外消火栓计算,且其茜衣对象或防于区Ii1111I11111I111I IIII11iIIIII-卜1防产区A -11U-UA 浦涛用水★3III ▲清火检用水∙V N JJ1A 自动/洒系统用水量丫.；_一1一一保护半径不应大于15Om;距建筑外缘5m~150m的市政消火栓可计入建筑室外消火栓的数量，但当为消防水泵接合器供水时，距建筑外缘5m~40m的市政消火栓可计入建筑室外消火栓的数量;当市政给水管网为环状时，符合本条上述内容的室外消火栓出流量宜计入建筑室外消火栓设计流量；但当市政给水管网为枝状时，计入建筑的室外消火栓设计流量不宜超过一个市政消火栓的出流量。
