固得利环氧快干改性干挂胶

环氧胶的作用
环氧胶，这可真是个神奇的东西啊！你知道它都有啥作用吗？
环氧胶的第一个大作用就是粘结啦！它能把各种材料牢牢地粘在一起，就好像它们本来就是一体的一样。

不管是金属、塑料、木材还是玻璃等等，它都能发挥出色的粘结效果。

比如说，你家里的某个小物件坏了，用环氧胶一粘，嘿，又能接着用了，多厉害呀！这难道不比重新买一个更方便、更省钱吗？
它的粘结强度那可真是没得说！一旦粘住了，就很难再分开。

这就像是一对好朋友，紧紧地拉着手，谁也不愿意松开。

而且环氧胶还很耐用，在各种环境下都能保持良好的粘结性能，不管是炎热的夏天，还是寒冷的冬天，它都稳稳当当的。

除了粘结，环氧胶还能用来填补缝隙呢！家里的桌子、椅子有了小裂缝，用它填上，就跟新的差不多。

这就好像是给这些物品做了一次小小的“美容手术”，让它们又焕发了生机。

它能把那些不平整的地方变得光滑平整，多神奇呀！
还有啊，环氧胶还能起到密封的作用呢！像一些管道、容器的接口处，用它来密封，就能防止液体或者气体泄漏。

这就像是给这些地方加了一道坚固的防线，把一切可能的泄露都给挡住了。

这对于一些需要严格密封的场合来说，简直太重要了！
在工业生产中，环氧胶更是不可或缺的。

它可以用来制造各种零部件，让它们更加坚固、耐用。

它就像是工业领域的一位“小能手”，默默地发挥着自己的作用。

总的来说，环氧胶的作用可真是太多了！它能粘结、能填补、能密封，在我们的生活和工作中都有着广泛的应用。

它虽然看起来不起眼，但是却有着巨大的能量。

难道我们不应该好好珍惜和利用它吗？它真的是让我们的生活变得更加便利和美好的好帮手啊！。

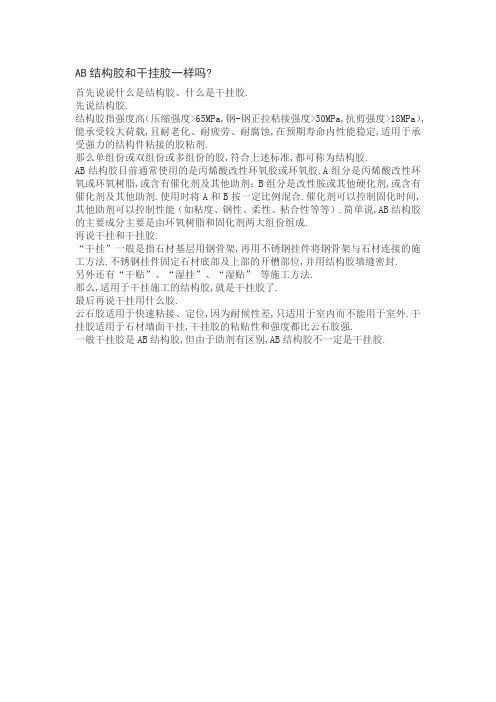

AB结构胶和干挂胶一样吗?
首先说说什么是结构胶、什么是干挂胶.
先说结构胶.
结构胶指强度高（压缩强度>65MPa,钢-钢正拉粘接强度>30MPa,抗剪强度>18MPa）,能承受较大荷载,且耐老化、耐疲劳、耐腐蚀,在预期寿命内性能稳定,适用于承受强力的结构件粘接的胶粘剂.
那么单组份或双组份或多组份的胶,符合上述标准,都可称为结构胶.
AB结构胶目前通常使用的是丙烯酸改性环氧胶或环氧胶.A组分是丙烯酸改性环氧或环氧树脂,或含有催化剂及其他助剂；B组分是改性胺或其他硬化剂,或含有催化剂及其他助剂.使用时将A和B按一定比例混合.催化剂可以控制固化时间,其他助剂可以控制性能（如粘度、钢性、柔性、粘合性等等）.简单说,AB结构胶的主要成分主要是由环氧树脂和固化剂两大组份组成.
再说干挂和干挂胶.
“干挂”一般是指石材基层用钢骨架,再用不锈钢挂件将钢骨架与石材连接的施工方法.不锈钢挂件固定石材底部及上部的开槽部位,并用结构胶填缝密封.
另外还有“干贴”、“湿挂”、“湿贴” 等施工方法.
那么,适用于干挂施工的结构胶,就是干挂胶了.
最后再说干挂用什么胶.
云石胶适用于快速粘接、定位,因为耐候性差,只适用于室内而不能用于室外.干挂胶适用于石材墙面干挂,干挂胶的粘贴性和强度都比云石胶强.
一般干挂胶是AB结构胶,但由于助剂有区别,AB结构胶不一定是干挂胶.。

环氧树脂干挂胶取样依据
环氧树脂干挂胶取样依据是指在进行环氧树脂干挂胶取样时应遵循的标准和方法。

环氧树脂干挂胶是一种应用广泛的涂料，常用于各种金属和非金属材料的保护和美化。

为了保证取样的准确性和可靠性，以下是环氧树脂干挂胶取样的依据：
1. 取样位置选择：应根据实际情况选择取样位置，通常选择不同区域和表面
（水平、垂直、倾斜）的样品进行取样。

确保取样的代表性和全面性。

2. 取样工具准备：取样时应使用干净、无杂质的工具，如专用刮板、刷子或钢
丝刷等。

避免工具本身的污染对样品的影响。

3. 取样区域清洁：在进行取样前，应确保取样区域的表面清洁。

可以使用适当
的清洁剂或溶剂擦拭，保持取样区域无油污、尘埃或其他污染物。

4. 取样方法：根据取样位置的不同，采用适当的取样方法。

通常可以采用刮取、剥离或倒置等方式进行取样。

确保取样过程中不引入外界污染物。

5. 取样数量：根据具体需要，确定取样数量。

通常情况下，至少应取得足够数
量的样品以满足检测和分析的要求。

6. 取样记录：在进行取样时，应记录相关的信息，如取样位置、取样时间、取
样方法等。

确保后续分析时可以对样品进行溯源。

通过以上依据，可以有效地进行环氧树脂干挂胶的取样工作。

这样的取样过程
可以提供准确、可靠的样品，为后续的分析、检测和评估提供基础数据。

在取样过程中，我们需要注意保持取样工具和取样区域的清洁，避免污染样品。

同时，记录相关信息可以帮助我们对样品进行溯源和追踪，以确保取样的准确性和可靠性。

2012000586E CNAS L0690检验报告TEST REPORT中心编号（NO）:WT2013B04N01090委托单位：北京固得利工贸有限公司样品名称：AB环氧石材干挂胶检验类别：委托检验国家建筑材料测试中心National Research Center of Testing Techniques for Building Materials检验报告（Test Report）中心编号: WT2013B04N01090第1页，共2页样品名称AB环氧石材干挂胶检验类别委托检验委托单位北京固得利工贸有限公司商标固得利生产单位北京固得利工贸有限公司样品状态样品完好来样日期2013年10月15日样品数量1组生产日期/批号2013年10月10日型号规格——检验依据JC 887-2001《干挂石材幕墙用环氧胶粘剂》检验项目按照JC887-0221标准全项指标检验检验结论*经检验，送检样品所捡全部项目的检验结论结果符合JC887-2001标准中普通型的技术要求，送检样品为合格品，检验结果见第2页*签发日期：2013年11月13日（检验专用章）附注A:B=1：1（质量比）批准：审核：编制：检验单位地址：北京市朝阳区管庄中国建材院南楼电话：65728538 邮编：100024检验报告（Test Report）中心编号: WT2013B04N01090第2页，共2页序号检验项目检验要求（普通型）检验结果单项结论1 外观细腻均匀的膏状物，无离析、颗粒及凝胶，各组份颜色差异明显细腻均匀的膏状物，无离析、颗粒及凝胶，各组份颜色差异明显符合2 适用期〉30min～90min 80min 符合3 弯曲弹性模量≥2000MPa 5155MPa 符合4 冲击强度≥3.0kj/㎡ 3.1kj/㎡符合5拉剪强度（不锈钢-不锈钢）≥8.0MPa 10.1 MPa 符合6 压剪强度石材-石材标准条件，48h≥10.0MPa 14.1 MPa 符合浸水，168h ≥7.0MPa 9.5 MPa 符合热处理80℃,168h≥7.0MPa 14.6 MPa 符合冻融循环50次≥7.0MPa 12.2 MPa 符合石材-不锈钢标准条件，48h≥10.0MPa 15.4 MPa 符合备注：（此处空白）检验单位地址：北京市朝阳区管庄中国建材院南楼电话：65728538 邮编：100024。

干挂石材用环氧胶粘剂
在干挂石材安装中，环氧胶粘剂是一种常用的粘接材料。

它具有以下特点和优势：
1. 强力粘接：环氧胶粘剂能够提供优异的粘接强度，能够牢固地固定石材，确保安装的稳固性和耐久性。

2. 耐候性：环氧胶粘剂具有良好的耐候性能，能够抵御温度变化、紫外线照射、水分和化学物质等外界环境的影响，保持粘接的稳定性。

3. 耐久性：由于环氧胶粘剂的高强度粘接和耐候性，石材安装使用环氧胶粘剂可以提供长期的耐久性和稳定性。

4. 高粘接性能：环氧胶粘剂在石材和基材之间能够形成均匀且强大的粘接层，能够填充和弥合石材表面的微小缺陷和凹凸，提供更好的粘接效果。

5. 抗水性：环氧胶粘剂具有良好的抗水性能，即使在潮湿环境下，也能保持粘接的稳定性。

在使用环氧胶粘剂进行石材干挂安装时，需要注意以下事项：
1. 按照制造商提供的说明和指导正确配比环氧胶粘剂的组分，并进行充分的搅拌混合。

2. 清洁和处理石材表面，确保其干净、平整和无油污、尘埃等杂质。

3. 在粘接前，进行必要的试胶和试验，确保环氧胶粘剂与石材和基材的相容性和粘接性能。

4. 根据石材的尺寸、重量和安装要求，合理确定环氧胶粘剂的用量和分布方式。

5. 在安装过程中，注意环氧胶粘剂的施工温度和固化时间要求，确保粘接的质量和效果。

总之，环氧胶粘剂是一种可靠和有效的粘接材料，适用于干挂石材的安装。

然而，具体的使用方法和操作应根据实际情况和制造商的指导进行，并遵守相关的安全和环保要求。

环氧胶粘剂环氧胶粘剂是以聚氨酯预聚物改性环氧树脂(A组分)与自制的固化剂(B组分)按10∶1～1∶1(重量比)的比例配制成耐高温、韧性好、反应活性大的固化体系。

其中聚氨酯预聚物为端羟基聚硅氧烷和二异氰酸酯按一定比例在一定条件下反应制成异氰酸酯基团封端的聚硅氧烷聚氨酯预聚物，再采用此聚氨酯预聚物对环氧树脂进行改性处理。

而自制的固化剂由二元胺、咪唑类化合物、硅烷偶联剂，无机填料以及催化剂组成。

环氧胶粘剂概述此改性环氧树脂胶粘剂可室温固化，具有优异的耐油、耐水、耐酸、碱、耐有机溶剂的性能，可粘接潮湿面，油面及金属、塑料、陶瓷、硬质橡皮、木材等。

环氧胶粘剂分类按形态分类如无溶剂型胶粘剂、(有机)溶剂型胶粘剂、水性胶粘剂(又可分为水乳型和水溶型两种)、膏状胶粘剂、薄膜状胶粘剂(环氧胶膜)等。

按固化条件分类冷固化胶(不加热固化胶)。

又分为：低温固化胶，固化温度＜15℃；室温固化胶，固化温度15—40℃。

热固化胶。

又可分为：中温固化胶，固化温度约80—120℃；高温固化胶，固化温度＞150℃。

其他方式固化胶，如光固化胶、潮湿面及水中固化胶、潜伏性固化胶等。

按胶接强度分类结构胶，抗剪及抗拉强度大，而且还应有较高的不均匀扯离强度，使胶接接头在长时间内能承受振动、疲劳及冲击等栽荷。

同时还应具有较高的耐热性和耐候性。

通常钢-钢室温抗剪强度＞25MPa，抗拉强度≥33MPa。

不均匀扯离强度＞40kN／m。

次受力结构胶，能承受中等载荷。

通常抗剪强度17—25MPa，不均匀扯离强度20—50kN／m。

非结构胶，即通用型胶粘剂。

其室温强度还比较高，但随温度的升高，胶接强度下降较快。

只能用于受力不大的部位。

按用途分类通用型胶粘剂。

特种胶粘剂。

如耐高温胶(使用温度≥150℃)、耐低温胶(可耐—50℃或更低的温度)、应变胶(粘贴应变片用)、导电胶(体积电阻率10-3～10-4Ω·cm)、密封胶(真空密封、机械密封用)、光学胶(无色透明、耐光老化、折光率与光学零件相匹配)、耐腐蚀胶、结构胶等。

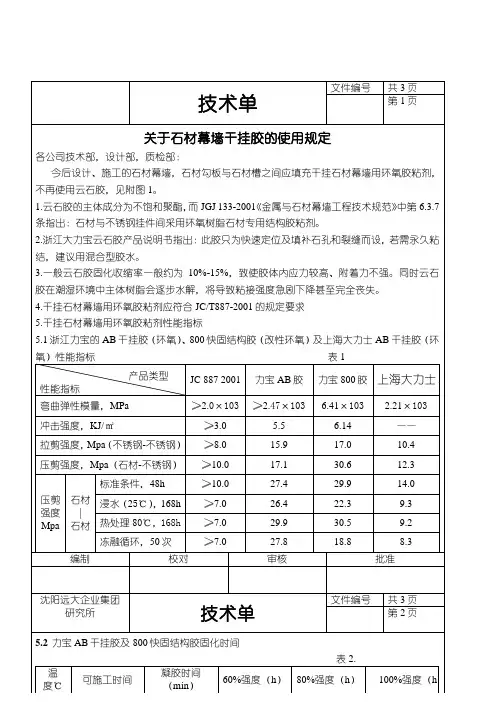

云石胶与AB干挂胶有什么区别？什么情况下用云石胶？什么情况下用干挂胶？云石胶与石材干挂胶的性能特点不同，所以它们的用途也不同。

云石胶用于石材与石材的粘接与石材的修补，它的成分是不饱与聚脂，属于钢性结合，用于石材干挂工程中，其优势是固化的时间便于调节，但由于不饱与聚脂与固化剂比例容易失调，导致剪力不够、应力大，在温差与震动条件的作用下产生的位移比较大，容易开裂；深圳嘉捷与建材（）而石材干挂胶是用于石材与金属粘接专用的专用胶，其成分是环氧树脂，由A、B组合使用，调配简单明确，属于柔性结合，且不渗油，无污染石材，抗震、扭曲性能强，应力小，粘接强度不受影响，在温差与震动条件的作用下，伸缩、沉降产生的位移较小。

一区别：云石胶的基料是不饱与树脂，配以固化剂，组成双组分胶粘剂。

其特点是凝胶快，固化时间短，粘接强度较高，可低温（-10）固化。

在常温下，经过调整配方，可在几秒钟内凝胶，5分钟左右完全固化。

石材粘接行业品牌-得玛茜云石胶AB干挂胶的基料为环氧树脂，配以固化剂，组成AB双组分胶粘剂，目前的干挂胶一般A：B=1：1。

目前市场上常用的干挂胶，在常温下（25。

）其适用期一般在30分钟左右，初干时间一般2小时左右，完全固化一般24—72小时。

通常情况下，AB干挂胶在低温下（10。

以下），固化缓慢，若要提高固化速度则成本较高。

AB干挂胶完全固化后其耐久性大大优于云石胶，但其成本高于云石胶。

二应用：一般的云石胶由于其耐水性及耐久性不太好，并且固化时产生收缩，所以建筑施工规范规定，云石胶一般不作为结构胶使用，而只常用于快速定位或石材修补。

应特别注意的是，云石胶决不可用于大面积的粘贴。

AB干挂胶固化后，由于具有较好的强队与耐久性，所以除专用于大理石干挂外，通过调整配方也可用于其它结构的粘接。

石材粘接行业品牌-得玛茜干挂ab胶三使用环境：云石胶使用环境1.不要将混合后剩余胶水放回罐内；2.置于阴凉处，密闭桶盖保存；3.不宜在潮湿的场所中施工，注意通风，空气湿度过大会导致胶体表面粘手5.施工温度不能低于零下10C与高于40C，本厂有冬季配方与夏季配方。
