__用电流表和电压表测定电池的电动势和内阻正式版

测定电池电动势和内阻的六种方法一．利用电压表和电流表测定电池电动势和内阻（伏安法）实验原理：由闭合电路欧姆定律E=U+Ir ，设计如图1所示的电路，改变滑动变阻器R的阻值，测几组不同的I、U值，获得实验数据。

数据处理：可以联立方程组，利用公式法和平均值法求出电池电动势和内阻。

也可以画出U-I关系图象，如图2所示，据E=U+Ir的变形得：U=-rI+E。

由图象可得，图线纵截距为电源的电动势E、斜率的绝对值为电源的内阻r，图线横截距为短路电流IE短=r。

例1．在“测定电池电动势和内阻”的实验中，（1）第一组同学利用如图3实验电路进行测量，电压表应选择量程（填“3V”或“15V”），实验后得到了如图4所示的U-I图象，则电池内阻为Ω.（2）第二组同学也利用图3的电路连接测量另一节干电池，初始时滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后发现滑片P向左滑动一段距离x后电流表才有读数，于是该组同学分别作出了电压表读数U与x、电流表读数I与x的关系图，如图5所示，则根据图象可知，电池的电动势为 V，内阻为Ω.解析：（1）当用图3的实验装置进行测量时，由于一节干电池的电动势为1.5V，所以电压表量程应选3V；从图4中的U-I图象可知，图线的斜率表示干电池的内阻，即为r=∆U1.∆I=45-1.000.30Ω=1.5Ω.（2）由图5可知当电路中电流表的示数为零时，电压表示数为1.5V，即干电池的电动势为1.5V；当路端电压为1.35V时，电路中电流为0.15A，则电池内阻为r=U内-1.35I=1.50.15Ω=1Ω.点评：本题考查了利用伏安法测电池电动势和内阻实验原理和图象法、公式法处理实验数据，还考查了学生利用图象分析实验现象和处理数据的能力。

解本题的关键是识别并利用图象，明确图象所反映的物理意义。

二．利用电压表和电阻箱测定电池电动势和内阻（伏阻法）实验原理：由闭合电路欧姆定律E=U+Ir=U+URr，设计如图9所示电路，改变电阻箱R的阻值，测得几组不同的R、U值，获得实验数据。

高二物理必修三12.3《实验：电池电动势和内阻的测量》导学案学习目标1．掌握用电压表和电流表测量电源电动势和内阻的方法．2．掌握用图象法求电动势和内阻的方法；理解U －I 图象的意义．学习过程：一：伏安法测电源电动势和内阻1．原理：闭合电路的欧姆定律 实验电路：2．E 和r 的求解：{E = r =由U ＝E －Ir 得{U 1=E −I 1r U 2=E −I 2r ，解得{E =I 1U 2−I 2U 1I 1−I 2r =U 2−U 1I 1−I 2 3.实验步骤：(1)连接电路(2)电流表用 A 的量程，电压表用 V 的量程；(3)把滑动变阻器调到 处(4)闭合开关，调节变阻器，使表有明显的示数，记下一组数据，同理记录多组数据．3．作图法数据处理，如图所示．(1)图线与纵轴交点为 .(2)图线与横轴交点为I 短＝ .(3)图线的斜率表示r ＝ ..4. 系统误差分析由于电压表和电流表内阻影响而导致的误差．(1)如图甲所示，在理论上E ＝U ＋(I V ＋I A )r ，其中电压表示数U 是准确的电源两端电压，而实验中忽略了通过电压表的电流I V 而形成误差，而且电压表示数越大，I V 越 ．①当电压表示数为零时，I V ＝0，I A ＝I 短，短路电流测量值＝真实值．②E 测<E 真．因为r 测＝E 测I 短，所以r 测<r 真．从电路的角度看，电压表应看成内电路的一部分，故实际测出的是电池和电压表这一整体的等效内阻和电动势(r 测和E 测)，如图乙所示，因为电压表和电池并联，所以r 测小于电池内阻r 真，因为外电阻R 断开时，a 、b 两点间电压U ab 等于电动势E 测，此时电源与电压表构成回路，所以U ab <E 真，即E 测<E 真．(2)若采用下图甲所示的电路，I A 为电源电流真实值，理论上有E ＝U ＋U A ＋I A r ，其中U A 不可知，而造成误差，而且电流表示数越大，U A 越大，当电流为零时，U A ＝0，电压为准确值，等于E ，如图乙所示．甲 乙①E 为真实值． ②I 短测<I 短真．③因为r 测＝E I 短测，所以r 测>r 真，r 测为r 真和R A 的串联值，由于通常情况下电池的内阻较小，所以这时r 测的测量误差非常大．例1：某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为0～20Ω，接电路的实物图如图所示。

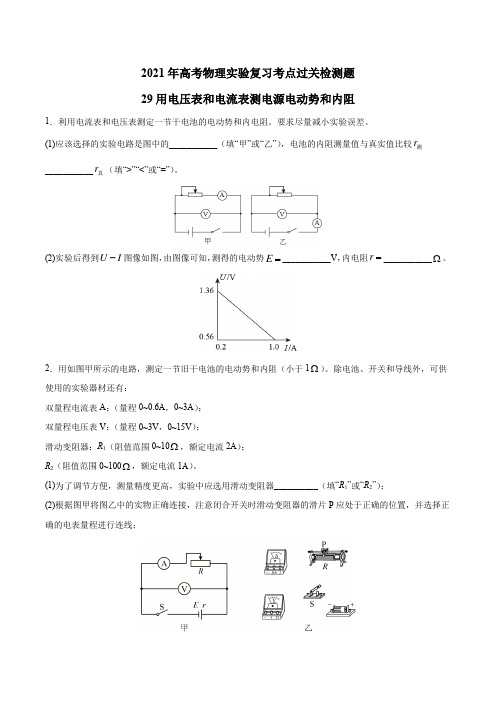

2021年高考物理实验复习考点过关检测题29用电压表和电流表测电源电动势和内阻1．利用电流表和电压表测定一节干电池的电动势和内电阻。

要求尽量减小实验误差。

(1)应该选择的实验电路是图中的___________（填“甲”或“乙”），电池的内阻测量值与真实值比较r测___________r真（填“>”“<”或“=”）。

(2)实验后得到U I-图像如图，由图像可知，测得的电动势E=___________V，内电阻r=___________Ω。

2．用如图甲所示的电路，测定一节旧干电池的电动势和内阻（小于1Ω）。

除电池、开关和导线外，可供使用的实验器材还有：双量程电流表A：（量程0~0.6A，0~3A）；双量程电压表V：（量程0~3V，0~15V）；滑动变阻器：R1（阻值范围0~10Ω，额定电流2A）；R2（阻值范围0~100Ω，额定电流1A）。

(1)为了调节方便，测量精度更高，实验中应选用滑动变阻器__________（填“R1”或“R2”）；(2)根据图甲将图乙中的实物正确连接，注意闭合开关时滑动变阻器的滑片P应处于正确的位置，并选择正确的电表量程进行连线；(3)通过多次测量并记录对应的电流表示数I和电压表示数U，利用这些数据在图丙中画出了U I-图线。

由图线可以得出此干电池的电动势E=__________V（结果保留三位有效数字）、内阻r=__________Ω（结果保留两位有效数字）。

3．某实验小组选用以下器材测定电池组的电动势和内阻，要求测量结果尽量准确。

电压表（量程0~3V，内阻约为3kΩ）电流表（量程0~0.6A，内阻约为1Ω）定值电阻R0（阻值为4Ω）滑动变阻器R（0~20Ω，额定电流1A）∶待测电池组（电动势约为3V）开关，导线若干(1)该小组连接的实物电路如图甲所示，请在图乙的方框中画出电路图；(2)调节滑动变阻器的滑片P ，得到几组电压表读数U 和对应的电流表读数I ，并作出U -I 图像，如图丙所示。

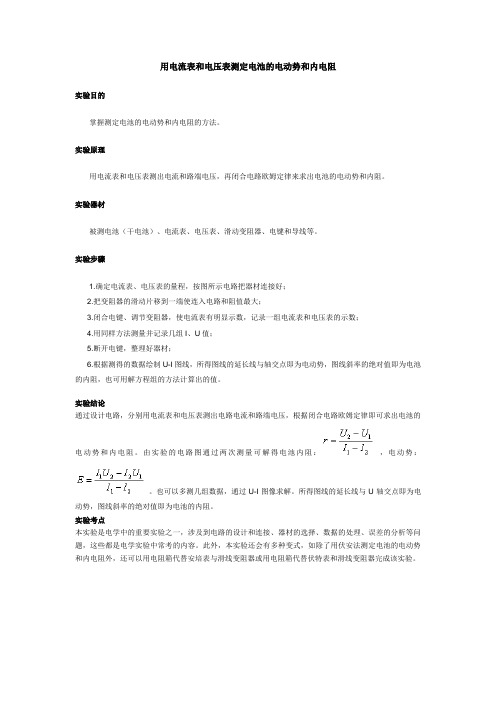

用电流表和电压表测定电池的电动势和内电阻实验目的掌握测定电池的电动势和内电阻的方法。

实验原理用电流表和电压表测出电流和路端电压，再闭合电路欧姆定律来求出电池的电动势和内阻。

实验器材被测电池（干电池）、电流表、电压表、滑动变阻器、电键和导线等。

实验步骤1.确定电流表、电压表的量程，按图所示电路把器材连接好；2.把变阻器的滑动片移到一端使连入电路和阻值最大；3.闭合电键、调节变阻器，使电流表有明显示数，记录一组电流表和电压表的示数；4.用同样方法测量并记录几组I、U值；5.断开电键，整理好器材；6.根据测得的数据绘制U-I图线，所得图线的延长线与轴交点即为电动势，图线斜率的绝对值即为电池的内阻，也可用解方程组的方法计算出的值。

实验结论通过设计电路，分别用电流表和电压表测出电路电流和路端电压，根据闭合电路欧姆定律即可求出电池的电动势和内电阻。

由实验的电路图通过两次测量可解得电池内阻：，电动势：。

也可以多测几组数据，通过U-I图像求解。

所得图线的延长线与U轴交点即为电动势，图线斜率的绝对值即为电池的内阻。

实验考点本实验是电学中的重要实验之一，涉及到电路的设计和连接、器材的选择、数据的处理、误差的分析等问题，这些都是电学实验中常考的内容。

此外，本实验还会有多种变式，如除了用伏安法测定电池的电动势和内电阻外，还可以用电阻箱代替安培表与滑线变阻器或用电阻箱代替伏特表和滑线变阻器完成该实验。

经典考题1、在用伏安法测电池电动势和内阻的实验中，一位同学记录了6组数据（如下表）。

（1）根据数据选定下列供选用仪器，并按本实验要求：电流表量程选_____A，电压表量程选______V。

滑动变阻器选___________Ω。

①干电池（U=1.5V）；②直流电流表（0~0.60A挡，内阻0.1Ω），（0~3.00A挡，内阻为0.02Ω）；③直流电压表（0~3.00V挡，内阻5kΩ），（0~15.0V挡，内阻为25kΩ）；④滑动变阻器（0~10Ω，允许最大电流为1.00A）；⑤滑动变阻器（0~1000Ω，允许最大电流0.60A）；⑥开关一个，导线若干。

高中物理测电源电动势和内阻实验练习题（含答案）一、实验题1．在“用电流表和电压表测定电池的电动势和内电阻”的实验中。

（1）备有如下器材：干电池1节，量程合适的电压表和电流表，开关、导线若干，另外还有可供选择的滑动变阻器：A．滑动变阻器（0~1kΩ，额定电流2A）B．滑动变阻器（0~20Ω，额定电流2A）某同学按甲图原理进行实验，其中滑动变阻器应选；（只填器材前的序号）-图象如图乙所示，由图象可得电池的电动势为（2）根据实验数据画出的U IV，内电阻为Ω；2．利用电流表和电压表测定一节干电池的电动势和内电阻。

要求尽量减小实验误差。

（1）应该选择的实验电路是图中的（填“甲”或“乙”），电池的内阻测量值与真实值比较r测r真（填“>”“<”或“=”）。

-图像如图，由图像可知，测得的电动势E=V，内电阻（2）实验后得到U Ir=Ω。

3．某实验小组利用如图1所示电路测定一节干电池的电动势和内电阻,备有下列器材: ①待测干电池①电压表，量程1.5V①电流表，量程3mA ①电流表，量程0.6A①滑动变阻器10Ω①滑动变阻器20Ω①开关一个,导线若干（1）电流表选，滑动变阻器选 .(填标号).（2）小组由实验数据作出的U-I图象如图2所示，由图象可求得电源电动势为V,内电阻为Ω.（3）测得的电动势真实值，测得的内电阻真实值.(填“＞”、“＜”或“＝”)4．在测量电源电动势和内电阻的实验中，已知干电池的电动势约为1.5V，内阻约为0.30Ω；电压表V（0-3V，内阻约3kΩ）；电流表A（内阻为0.80Ω，量程为0.6A）；滑动变阻器R（10Ω，2A）。

为了更准确地测出电源电动势和内阻。

请在图1方框中画出实验电路图。

在实验中测得多组电压和电流值，得到如图2所示的U-I图线，由图可得出该电源电动势E= V，内阻r= Ω。

（结果保留两位小数）参考答案：4． 1.50 0.20。

测定电池电动势和内阻的七种方法一．利用电压表和电流表测定电池电动势和内阻(伏安法）①实验原理：由闭合电路欧姆定律Ir U E += ，设计如图1所示的电路，改变滑动变阻器R 的阻值，测几组不同的I 、U 值，获得实验数据。

②数据处理:联立方程组用公式法（逐差法)求出电池电动势和内阻.也可以画出I U -关系图象，图线纵截距为电源的电动势E 、斜率的绝对值为电源的内阻r ，图线横截距为短路电流E I r =短。

二．利用电压表和电阻箱测定电池电动势和内阻（伏阻法） 实验原理：由闭合电路欧姆定律r R U U Ir U E +=+=，设计如图9所示电路，改变电阻箱R 的阻值，测得几组不同的R 、U 值，获得实验数据。

数据处理：可以联立方程组,利用公式法和平均值法求出电池电动势和内阻。

也可以画出11U R -图象，如图10所示，据r R U U E +=变形得：111r U E R E=+。

由图象可得：图线纵截距的倒数为电源的电动势,图线横截距倒数的绝对值为电源的内阻，图象的斜率r k E =，即r kE =。

三．利用电流表和电阻箱测定电池电动势和内阻（安阻法)实验原理：由闭合电路欧姆定律)(r R I Ir IR Ir U E +=+=+=，设计如图13所示电路，改变电阻箱R 的阻值,测得几组不同的R 、I 值，获得实验数据。

数据处理：可以联立方程组，利用公式法和平均值法求出电池电动势和内阻。

也可以画出1R I -图象，如图14所示,据)(r R I E +=变形得:r E IR -=1.由图象可得：图线斜率为电源的电动势E ，纵截距的绝对为电源的内阻r （不计电流表内阻），图线横截距为r E。

还可以画出1R I -图象，如图15所示，由E =I （R+r ）变形得：11r R I E E=+。

由图象可得：图线斜率为电源的电动势E 的倒数,纵截距为b =r E ， 则r =bE ，横截距的绝对值为电源的内阻。

第4讲 实验：测定电源的电动势和电阻★考情直播 1、 考纲要求 考纲内容 能力要求 考向定位 实验：测定电源的电动势和内阻 能够根据实验要求正确选择实验器材和实验电路，并能熟练测定电源电动势和内阻。

用电压表和电流表测定电源的电动势和内阻实验是中学需重点掌握的实验，利用U-I 图象处理实验数据是这个实验的重点,也是高考考查实验的重点题型之一。

2、 考点整合实验电路如图所示，根据闭合电路欧姆定律：E=U+Ir ，本实验电路中电压表的示数是准确的，电流表的示数比通过电源的实际电流小，所以本实验的系统误差是由电压表的分流引起的。

为了减小这个系统误差， 电阻R 的取值应该小一些，所选用的电压表的内阻应该大一些。

为了减小偶然误差，要多做几次实验，多取几组数据，然后利用U-I 图象处理实验数据：将点描好后，用直尺画一条直线，使尽量多的点在这条直线上，而且在直线两侧的点数大致相等。

这条直线代表的U-I 关系的误差是很小的。

它在U 轴上的截距就是电动势E （对应的I =0），它的斜率的绝对值就是内阻r 。

（特别要注意：有时纵坐标的起始点不是0，求内阻的一般式应该是r =|ΔU /ΔI |）。

为了使电池的路端电压变化明显，电池的内阻宜大些（选用使用过一段时间的1号电池）例题1.利用如图所示的一只电压表、一个电阻箱和一个电键，测量一个电池组的电动势和内电阻。

画出实验电路图，并用笔画线作导线将所给器材连接成实验电路。

用记录的实验数据写出电动势和内电阻的表达式。

[解析]：与学生实验相比，用电阻箱代替了电流表。

由于电压可测，由电压、电阻就可以算出电流。

电路图如右。

实验方法有两种：⑴改变电阻箱阻值，读出两组外电阻和对应的路端电压值R 1、U 1、R 2、U 2，根据闭合电路欧姆定律列出两种情况下的方程，r R U U E r R U U E 222111,+=+=。

解这个方程组可得E 和r ：()()2112212121122121,R U R U R R U U r R U R U U U R R E --=--=。

测电源电动势和内阻的几种方法、伏安法一一用电压表和电流表测量电源的电动势和内阻原理：用电流表和电压表分别测出电源的电流和电压，然后由闭合电路的欧姆定律列方程组求现电源的电动势和内阻；或者通过描点作出电源的U―― I图象，再根据图象来求电源的电动势和内电阻。

误差分析：用图象法，如图所示，第一种方法：E测VE真，r测＜r真第二种方法：E测=E真，r测＞「真例1 （2005年全国卷I）测量电源B的电动势E及内阻r （E约为4. 5V, r约为1. 5Q）。

器材：量程3V 的理想电压表V，量程0. 5A的电流表A （具有一定内阻），固定电阻R=4 Q，滑线变阻器R '，电键K，导线若干。

①画出实验电路原理图。

图中各无件需用题目中给出的符号或字母标出。

②实验中，当电流表读数为11时，电压表读数为U1 ;当电流表读数为I2时，电压表读数为U2。

则可以求出E= ______________________ ,r= _____________ 。

（用11 , I2 , U1, U2及R表示）例2 （2007宁夏卷）禾U用伏安法测量干电池的电动势和内阻，现有的器材为：干电池：电动势约为1.5 V，符号电压表：量程1 V,内阻998.3 Q ,符号电流表：量程1 A,符号滑动变阻器：最大阻值99999.9 Q，符号单刀单掷开关1个，符号导线若干①设计测量电源电动势和内阻的电路并将它画在指定的方框内，要求在图中标出电压表、电流表的接线柱的正负。

②为了满足本实验要求并保证实验的精确度，电压表量程应扩大为原量程的（）倍，电阻箱的阻值应为（）。

、伏阻法一一用电压表和电阻箱来测量电源的电动势和内阻原理：如图所示，通过改变电阻箱的阻值来改变电源的端电压，将电压和电阻值代入闭合电路欧姆定律表达式，列方程组来求得电源的电动势和内电阻。

当然也可以通过欧姆定律求出电路中的电流，然后通过描点作出电源的U――I图象来求出电源的电动势和内阻。

10．实验：测定电池的电动势和内阻三维目标 知识与技能1．了解并掌握测定电池的电动势和内阻的原理和实验方法。

2．学习用图象法处理实验数据。

过程与方法1．通过设计电路和选择仪器，开阔思路，激发兴趣； 2．养成规范操作实验并能科学、合理地处理数据的习惯。

情感、态度与价值观1．使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯，严谨求实的态度和不断求索的精神；2．培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣； 3．培养学生合作探究的团队意识。

教学重点掌握实验原理和方法，学会处理实验数据。

教学难点如何利用图线得到结论以及实验误差的分析。

教学方法讨论法、启发法、分析归纳法，分组实验。

教具准备电流表、电压表、滑动变阻器、开关、旧两节电池、导线若干。

教学过程 ［新课导入］在闭合电路欧姆定律一节的例题中我们学习过一种利用闭合电路欧姆定律求电池电动势和内电阻的方法。

利用闭合电路欧姆，用哪些仪器、方法都可以测定电池的电动势和内阻呢？这节课我们就根据闭合电路的欧姆定律，来测量电池的电动势和内阻。

［新课教学］ 一、实验原理要测出干电池的电动势和内电阻，你需要什么仪器，采用什么样的电路图，原理是什么？ 学生讨论后，可以得到多种实验方案。

主要有下面的四种方案。

1．伏安法用电压表、电流表、可变电阻（如滑动变阻器）测量。

根据电压表和电流表所接位置的不同，原理电路有两种，如下图。

设电源电动势为E ，内阻为r ，路端电压为U ，回路中的总电流为I ，根据闭合电路欧姆定律有 原理公式：E ＝U ＋Ir 从理论上讲，如果能测出U 、I 的两组数据，就可以列出两个关于E 、r 的方程，于是能够从中解出E 和r 。

E ＝U 1＋I 1r E ＝U 2＋I 2r解得：211221I U I U E I I -=-，1221U U r I I -=-。

VAE r S RVAE r S R2．欧安法用电流表、电阻箱测量。
