leica DMI5000M倒置金相显微镜

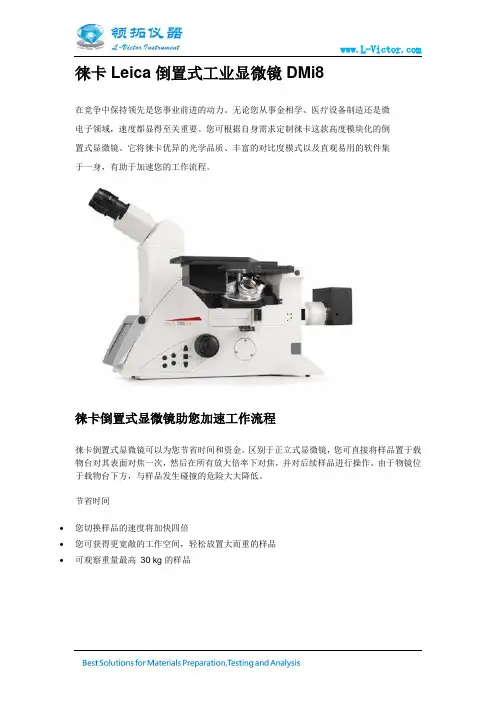

徕卡Leica倒置式工业显微镜DMi8在竞争中保持领先是您事业前进的动力。

无论您从事金相学、医疗设备制造还是微电子领域，速度都显得至关重要。

您可根据自身需求定制徕卡这款高度模块化的倒置式显微镜。

它将徕卡优异的光学品质、丰富的对比度模式以及直观易用的软件集于一身，有助于加速您的工作流程。

徕卡倒置式显微镜助您加速工作流程徕卡倒置式显微镜可以为您节省时间和资金。

区别于正立式显微镜，您可直接将样品置于载物台对其表面对焦一次，然后在所有放大倍率下对焦，并对后续样品进行操作。

由于物镜位于载物台下方，与样品发生碰撞的危险大大降低。

节省时间∙您切换样品的速度将加快四倍∙您可获得更宽敞的工作空间，轻松放置大而重的样品∙可观察重量最高30 kg 的样品细致入微地观察样品您需要观察大尺寸样品并进行详尽分析吗？徕卡显微系统（Leica Microsystems）独家提供的宏观*物镜可令您在更短的时间内观察更多样品细节。

只需单击一下，即可从宏观模式 (35 mm) 切换到纳米模式 (200 nm)。

∙徕卡宏观物镜可提供4 倍于标准物镜的视场 (以0.7 倍放大倍率观察35.7 mm 样品的概况)。

∙您可在不同的放大倍率间切换：– 0.7x – 5x – 10x – 20x- 50x – 100x –，并从不同角度照亮样品。

∙ 3 档调焦驱动器可在不同放大倍率下实现灵敏可调的对焦，从而提高您的样品检测效率。

您可针对自己的工作需要打造完美工具对系统进行量身定制，使其符合您的预算、应用需求和偏好。

现在就为您工作所需的特性进行投资–并为未来需要做好准备。

更大的自由度∙您可升级自己的系统，以满足未来所需∙在手动、编码和自动功能之间进行选择∙您可使用丰富的对比度模式，满足所有应用需求一次击键即可轻松完成再现和存档Leica Application Suite (LAS) 软件提供一系列专家级模块以减轻您的工作负担，例如：∙Steel Expert∙Phase Expert∙Grain Expert定期更新和升级 LAS 软件可确保您始终走在竞争前列。

Leica DM 显微镜操作指南主机右下角电源，左下角调亮度，最下面光源部分可调视场光阑大小，聚光镜上面有孔径光阑一般调到最上面-适合高倍镜最大光亮度主机功能注解明场：通常观察配置使用，配合不同光源上的滤色片，达到良好观察效果因为卤素灯为钨丝发光（色温偏黄红），灯丝容易成像在中央-需要在低倍镜下调节光源照明位置使之充满整个观察市场，高倍镜下视场小就无需调节日光型滤色片-提高色温，补偿黄色就变成日光型，为人眼习惯色温绿色滤色片-背景绿色灰度滤色片-降低70%的光强，不改变色温暗场：提高分辨率，暗场片使光散射入玻片，使原先明亮部分变暗，增强反衬效果，需要有暗场片及聚光镜相差：观察活细胞及无染色的特殊微生物片-通过在聚光镜上的相差环和对应的相差物镜上的镜头的相差环，产生反差效果达到分辨透明物质（折射率与介质不同以分开）的观察效果荧光：通过汞灯电源上的汞灯（水银通过超高压激发发出弧灯）通过各种不同的滤块A滤块11513824-紫外滤色块-激发波长为BP 340-380nm-发射波长为400nm （看到为紫色）（倒置镜中可用A滤块替代明场装盘通道）I3滤块11513828-蓝色滤色块-激发波长为BP 450-490nm-发射波长为510nm （看到为绿色）N2.1滤块11513832-绿色滤色块-激发波长为BP 515-560nm-发射波长为580nm（看到为红色）汞灯灯箱中安装汞灯要注意调节汞灯的照明角度，使之均匀汞灯电源上有汞灯计时器，每次关闭时待汞灯冷却时方能重新打开（30分钟以上）否则容易烧坏汞灯，汞灯寿命一般200小时-500小时不等，超过时间汞灯并未烧坏，只是汞灯效能降低，需要专业工程师协助更换汞灯卤素灯-长效能的使用时间一般在2000小时左右，100块钱左右1个，如果长期在高能耗（年度最高情况观察）可能损耗较快显微镜的使用方法和注意事项1．取镜与放置：取镜时，用右手握住镜臂，左手托住镜座，使镜体保持直立，以防滤镜和目镜滑脱甩出。

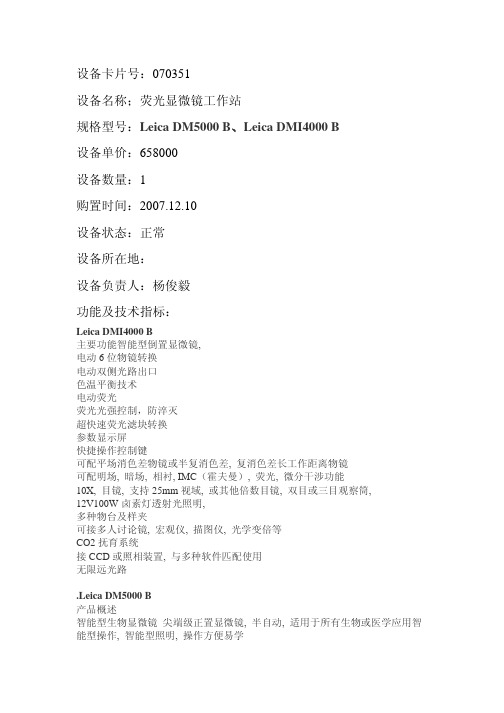

设备卡片号：070351
设备名称；荧光显微镜工作站
规格型号：Leica DM5000B、Leica DMI4000B
设备单价：658000
设备数量：1
购置时间：2007.12.10
设备状态：正常
设备所在地：
设备负责人：杨俊毅
功能及技术指标：
Leica DMI4000B
主要功能智能型倒置显微镜,
电动6位物镜转换
电动双侧光路出口
色温平衡技术
电动荧光
荧光光强控制，防淬灭
超快速荧光滤块转换
参数显示屏
快捷操作控制键
可配平场消色差物镜或半复消色差,复消色差长工作距离物镜
可配明场,暗场,相衬,IMC（霍夫曼）,荧光,微分干涉功能
10X,目镜,支持25mm视域,或其他倍数目镜,双目或三目观察筒,
12V100W卤素灯透射光照明,
多种物台及样夹
可接多人讨论镜,宏观仪,描图仪,光学变倍等
CO2抚育系统
接CCD或照相装置,与多种软件匹配使用
无限远光路
.Leica DM5000B
产品概述
智能型生物显微镜尖端级正置显微镜,半自动,适用于所有生物或医学应用智能型操作,智能型照明,操作方便易学
7位物镜转换
可配平场半复消色差或平场复消色差物镜
可配明场,暗场,相衬,荧光,偏光,微分干涉功能
旋转式荧光滤块转换5位或8位荧光滤块位,电动转换10X,目镜,支持25mm视域,或其他倍数目镜
双目或三目观察筒
12V100W卤素灯透射光照明
可接多人讨论镜,宏观仪,描图仪,光学变倍等
多种升级可能
接CCD或照相装置,与多种软件匹配使用
触摸显示屏显示所有参数无限远光路。

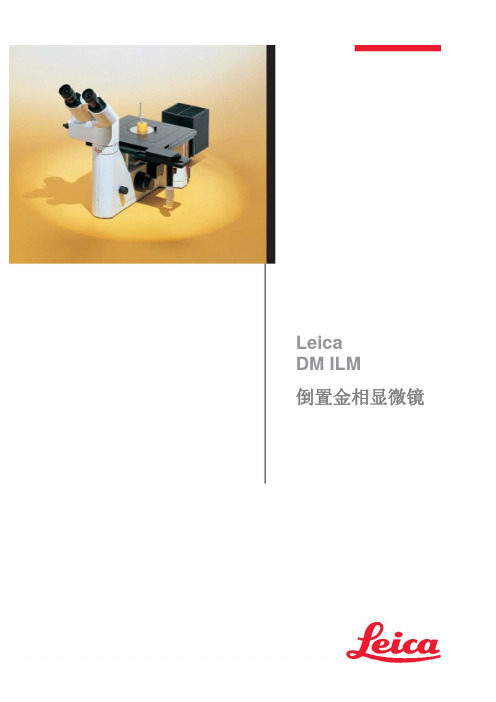

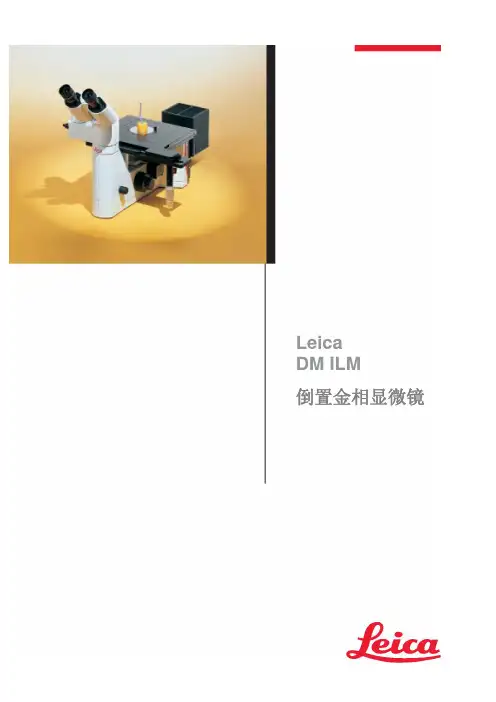

LeicaDM ILM倒置金相显微镜Leica DM ILM适用于来料、生产控制检查，检查样品制备过程和金相教学。

为您提供最优质的光学器件和最高效的显微镜系统是我们的责任。

您需要一台能快速准确显示结果的材料显微镜系统。

徕卡显微镜系统旨在减少您观察的时间，降低您的操作难度，同时提供最优化的结果。

- 徕卡品牌意味着高标准的光学性能。

HC (和谐系统) 光学系统的开发将光学显微镜标准Array提到了一个新的高度。

宽广的物镜选择范围保证了材料显微镜惊人的成像质量。

高性价比的HI Plan EPI 新物镜系列将明亮高反差与一流分辨率和优化的坚固的，耐腐蚀铸铝机身，漆面清洁，表面光滑。

显微镜的T型机身提供高稳定性，即使在高放大倍率下放置较重的样品，也能保证整体的稳健。

充足手部动作的空间是您操作灵活。

6 V 35 W照明此外，可另配外置的12V100W卤素灯反射光照明器或透射光。

根据要求，两个灯也可以同时安装开启，为明场和荧光工作。

新的灯光系统新的入射光照明系统插拔式3位反射棱镜组，很容易交换入射光及反射光照明。

滤光片组两个固定在显微镜内32mm直径的过滤器，以及一个可选的50厘米直径的中间过滤器优化观察图像。

3层机械移动载物台载物台适合不同形状和大小的样本。

几乎可以接受所有的样本量，并允许非破坏性的大型部件显微镜检查。

247X230mm 大载物台可以放置宽、高以及重的样品，内有150X150mm 的矩形台板插入可以完全移除。

小样本放在有80mm ，40mm ，30mm 和20mm 的内孔空白宽度。

同时有旋钮转动样本。

高承载能力 - 宽调节范围双层载物台支持高达样品负有重8Kg 。

XY 方向的调节范围在60 X40mm ,可迅速扫描试样。

矩形台板有4个垂直调整位，防止因制样不平对聚焦产生影响。

4新的照明系统可接纳不同类型的光源（灯泡灯丝或电弧放电），确保最佳的光强度和均匀性光通量。

外置和内置都按照克勒照明原理。

Leica DMI4000B智能型倒置荧光显微镜操作手册通过“开／关”开关接通电子仪器箱电源CTR4000，初始化后Leica显示屏会显示显微镜当前的设置初始化后的Leica显示屏上的图形功能按钮显微镜观察方法的状态当前使用的物镜倍数∑显微镜总放大倍数光线强度/ INTAP 孔径光圈FD视野光圈视频/目镜1、BF/ 明场2、可变功能按钮（用于切换PH \ BF）左侧面的固定功能按钮1、TL/IL 反复切换明视场/荧光2、AP孔径光圈（BF模式下的图像反差）3、INT照明强度（明视场/荧光的亮度）4、FD视野光圈右侧面的固定功能按钮1、开启荧光虑块盒-——（切勿按下以免造成意外）2、FLUO 切换至荧光观察方法3、FLUO>PH 切换至实时荧光与相差二、荧光观察开启通过“开／关”开关接通EL6000荧光光源、开启后指示灯呈黄绿色显微镜荧光自动控制按钮1 荧光虑块A 颜色表达蓝2 荧光虑块I3 颜色表达绿3 荧光虑块N21 颜色表达红4、SHUTTER 荧光挡板(阻挡或释放荧光)其它固定功能按键为空一、操作步骤1、安放标本微微抬起显微镜镜臂，使标本有足够的空间进入载物台，防止撞坏聚光镜，然后将标本放在载物台上，固定样品，转动载物台X、Y控制器的旋钮，使要观察的标本对准通光孔中央，整个操作过程必需轻起轻放，以免对显微镜造成损坏2、调焦调焦时，不应在高倍镜下直接调焦，先旋转粗调焦旋钮慢慢降低镜筒，并从侧面仔细观察，直到看清标本物像时停止，再用细调焦旋钮回调清晰，从低倍镜转至高倍时，只需略微调动细调焦旋钮，即可使物像清晰3、照明强度的调节：通过显微镜左侧INT固定按钮调节，使光线亮度适中4、荧光观察时，开启荧光光源，根据选择合适虑块进行观察(建议荧光照明强度为100%)5、拍照功能切换左上端的拉杆导入计算机，进入软件相关操作6、观察完毕后，移去样品关闭图像软件后再关闭显微镜电源箱的开关按钮，并将照明强度调至最弱，以防止下次开机时瞬间过强电流烧坏光源灯，清理台面，盖上防尘罩二、注意事项1、显微镜不论在使用或者存放时应在稳固的平台上，同时应避免灰尘、潮湿、过冷、过热及含有酸碱性的蒸汽2、所有镜头表面必须保持清洁，落在镜头表面的灰尘，可用吸耳球吹去，也可用软毛刷轻轻的掸去掉。

leica dmi8倒置荧光显微镜工作原理
Leica DMI8倒置荧光显微镜工作原理基于倒置的光路径设计，通过逆向放大观察样品。

具体工作原理如下：
1. 光源：Leica DMI8倒置荧光显微镜通常采用激光或者弧光
灯作为光源。

光线通过光源进入显微镜系统。

2. 激发光源与滤光片：激发光源产生的光通过滤光片进行过滤。

滤光片选择能够激发样品荧光的波长，而过滤其他多余的光线。

3. 物镜：经过滤光片后的光线进入物镜。

物镜有不同的倍数，可以放大样品。

光在物镜中被聚焦，形成一个局部的高强度光点。

4. 分光镜：经过物镜后的光线进入分光镜。

分光镜表面涂有特殊的薄膜，将激发光和荧光信号分开。

激发光线被反射到目镜或相机，荧光信号则透过分光镜射向样品。

5. 样品：样品通常是放置在一个液体培养皿或者玻璃底片上。

荧光染料标记的生物标本或者细胞，会在激发光的作用下发出荧光信号。

6. 荧光信号：样品中的荧光染料吸收激发光子，高能激发光子的能量会导致荧光染料的电子跃迁到一个高能态，当电子回到基态时，会释放出激光波长较长的荧光信号。

7. 探测荧光信号：荧光信号通过目镜或者相机进行观察和记录。

荧光信号的特点可以提供有关样品的信息，如位置、结构和代谢活性等。

通过上述步骤，Leica DMI8倒置荧光显微镜能够通过荧光信
号对样品进行观察和分析。

徕卡光学显微镜操作方法徕卡光学显微镜是一种高质量的显微镜，使用起来需要一些操作方法和技巧。

下面，我将为您详细介绍徕卡光学显微镜的操作方法。

第一步：调节光源1. 打开显微镜底部的电源开关，通过转动亮度调控旋钮来调节光源的亮度。

2. 使用多种光源如白光、蓝光、绿光等，可以根据所观察的材料和需要来选择合适的光源，并通过切换按钮进行调节。

第二步：准备样本1. 取出待观察的样本，并使用切片机或切片刀等工具将样本切割成适当大小的薄片。

2. 将样本置于载物台上，通过定位螺丝将样本固定在载物台上，确保样本位置合适。

第三步：调焦1. 打开眼镜盒，并将目镜与眼镜盒上的刻度对齐。

2. 通过调节观察管的升降装置，将目镜与样本尽可能靠近，但不接触样本，然后通过调节调焦轮转动机构，使样本清晰可见。

3. 要注意调节焦距时，先用粗焦轮将样本基本对焦，再通过微调焦轮进行精细调节。

第四步：调节放大倍数1. 徕卡光学显微镜通常使用10倍至100倍的倍率，通过旋转目镜上的物镜切换器或者直接换上不同倍数的物镜，可以改变显微镜的放大倍数。

2. 每次切换倍率后，都需要重新调节焦距以保持样本的清晰可见。

第五步：调节光源方向和强度1. 通过显微镜底部的光源调节旋钮，可以调节光源的方向和强度，以便更好地观察样本。

2. 正常情况下，光源应该从样本底部照射并通过样本透射到目镜中。

第六步：观察和记录1. 调节好焦距和放大倍数后，即可通过目镜观察样本。

2. 可以使用调焦轮进行微调，以获取更清晰的图像。

还可以通过调节光源以改变样本的亮度和对比度，以便更好地观察细节。

3. 可以使用显微镜上的调节旋钮来对样本进行聚焦，旋转显微镜的聚焦盘或调节螺丝，观察到不同焦点的图像。

4. 还可以使用显微镜上的目镜游标盘来测量或记录样本的尺寸。

第七步：注意事项1. 在使用显微镜之前，要确保工作区域干净整洁，并保护好显微镜以防止刮擦或污染。

2. 使用显微镜时，要轻柔地操作，避免碰撞和震动。

一、运行程序：打开显微镜电源后，双击打开软件二、设定菜单栏禁止设置（非专业人员勿动）三、采集图片：（一）采集基本设置下有有三个设置参数:(Mic即microscope)一）设定：可进行物镜倍数切换，建议重低倍镜到高倍镜进行观察BF：明场，PH：相差，DIC：，POL：，FLUO：荧光Ap:孔径光阑Int.Fine：光强荧光激发光选择：I3（GFP）设置目镜与摄像头分光情况可存储上面拍摄的参数，建议连续拍摄多个样品使用（如芯片）二）:选择调焦（F精细，C粗调）后，把鼠标放在右侧，用鼠标滚动轮进行调焦（先粗调，后精细）载物台移动调节快速/精确图中+为现在拍摄位置，任意点击框中地方，进行快速切换拍摄位置片子任意位置切换对比：在预设位置上，下拉窗口中选择位置1，点击保存更换位置后，下拉窗口中选择位置2，点击保存拉窗口中选择位置1，点击，即可快速切换到位置1（如此类推）三）以下不建议使用：点击后→自动曝光→（不能调节增益）建议：不要使用自动曝光。

曝光时间是指从快门打开到关闭的时间间隔，在这一段时间内，物体可以在底片上留下影像，曝光时间是看需要而定的，没有长短好坏的说法只有需要的讲法。

曝光时间越大，摄像头反应就越长。

对于很弱的信号，曝光也不能无限增加，因为随着曝光时间增加，噪音也会积累。

增益：拍摄图片时，增益不能调，需要放到最小。

增益稍大一些，图像的噪声就出来了。

画质反而不好。

增益越大噪音越大，同等质量下的图片信噪比越低，图像质量越差。

在不过曝的前提下，增加曝光时间可以增加信噪比，使图像清晰。

（拍摄荧光时，用到该原理）饱和度是指的色彩饱合度。

适可而止。

调小了没色，调大了也会有噪声。

建议参数1.5伽玛值的意义是增强亮部反差（伽玛值小于1）或者增强暗部反差（伽玛值大于1）。

是一种非线性的亮度调整。

即伽马调整是部分增强图片暗的部分和亮的部分的对比所以拍摄荧光照片时，将伽玛值调大会感觉能增加暗荧光的亮度。

建议参数0.6/1免疫组化拍摄方法：1.选择BF，5X倍镜下观察，调焦2.调节曝光时间，至适中（通过观察柱状图，为正态分布）。

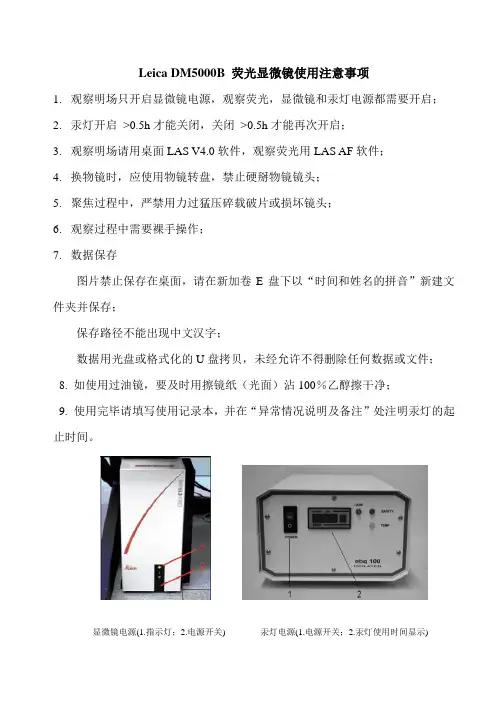

Leica DM5000B 荧光显微镜使用注意事项
1.观察明场只开启显微镜电源，观察荧光，显微镜和汞灯电源都需要开启；
2.汞灯开启>0.5h才能关闭，关闭>0.5h才能再次开启；
3.观察明场请用桌面LAS V
4.0软件，观察荧光用LAS AF软件；
4.换物镜时，应使用物镜转盘，禁止硬掰物镜镜头；
5.聚焦过程中，严禁用力过猛压碎载破片或损坏镜头；
6.观察过程中需要裸手操作；
7.数据保存
图片禁止保存在桌面，请在新加卷E盘下以“时间和姓名的拼音”新建文件夹并保存；
保存路径不能出现中文汉字；
数据用光盘或格式化的U盘拷贝，未经允许不得删除任何数据或文件；
8. 如使用过油镜，要及时用擦镜纸（光面）沾100％乙醇擦干净；
9. 使用完毕请填写使用记录本，并在“异常情况说明及备注”处注明汞灯的起止时间。

显微镜电源(1.指示灯；2.电源开关) 汞灯电源(1.电源开关；2.汞灯使用时间显示)。
