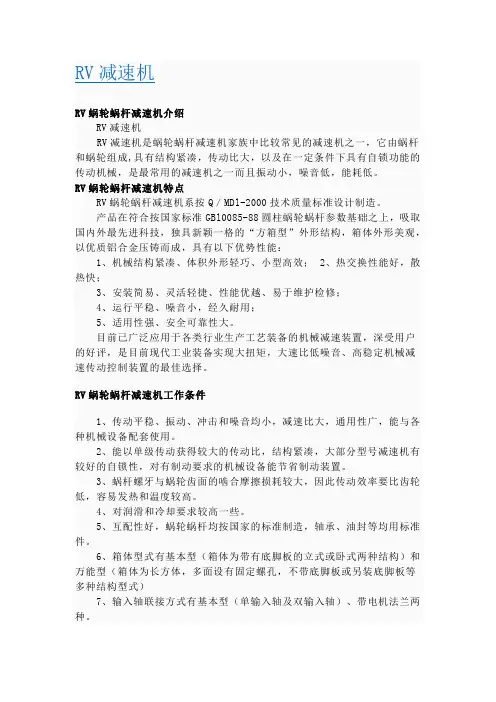

RV减速机RV蜗轮蜗杆减速机介绍RV减速机RV减速机是蜗轮蜗杆减速机家族中比较常见的减速机之一，它由蜗杆和蜗轮组成,具有结构紧凑，传动比大，以及在一定条件下具有自锁功能的传动机械，是最常用的减速机之一而且振动小，噪音低，能耗低。

RV蜗轮蜗杆减速机特点RV蜗轮蜗杆减速机系按Q／MDl-2000技术质量标准设计制造。

产品在符合按国家标准GBl0085-88圆柱蜗轮蜗杆参数基础之上，吸取国内外最先进科技，独具新颖一格的“方箱型”外形结构，箱体外形美观，以优质铝合金压铸而成，具有以下优势性能：1、机械结构紧凑、体积外形轻巧、小型高效；2、热交换性能好，散热快；3、安装简易、灵活轻捷、性能优越、易于维护检修；4、运行平稳、噪音小，经久耐用；5、适用性强、安全可靠性大。

目前已广泛应用于各类行业生产工艺装备的机械减速装置，深受用户的好评，是目前现代工业装备实现大扭矩，大速比低噪音、高稳定机械减速传动控制装置的最佳选择。

RV蜗轮蜗杆减速机工作条件1、传动平稳、振动、冲击和噪音均小，减速比大，通用性广，能与各种机械设备配套使用。

2、能以单级传动获得较大的传动比，结构紧凑，大部分型号减速机有较好的自锁性，对有制动要求的机械设备能节省制动装置。

3、蜗杆螺牙与蜗轮齿面的啮合摩擦损耗较大，因此传动效率要比齿轮低，容易发热和温度较高。

4、对润滑和冷却要求较高一些。

5、互配性好，蜗轮蜗杆均按国家的标准制造，轴承、油封等均用标准件。

6、箱体型式有基本型（箱体为带有底脚板的立式或卧式两种结构）和万能型（箱体为长方体，多面设有固定螺孔，不带底脚板或另装底脚板等多种结构型式）7、输入轴联接方式有基本型（单输入轴及双输入轴）、带电机法兰两种。

8、输出、输入轴位置方向有输入轴在下及在上；输出轴向上及向下；输入轴向上及向下。

9、可用2台或3台减速机组成多级减速机，以获得极大的传动比。

RV蜗轮蜗杆减速机注意事项1、 RV蜗轮减速机的蜗杆转速不能超过1500r/min。

高速齿轮箱产品介绍高速齿轮箱产品介绍中国威高传动公司生产的NGSS、NGGS、NGSD 型系列齿轮箱，采用国际先进标准，应用公司十几年产品试制经验进行设计，选用一流设备，按ISO9001：2000质量控制体系程序，设计制造的高精度硬齿面高速齿轮箱。

可适用于汽轮机、燃气发电机、离心以及轴流风机、鼓风机、压缩机、高低压泵、裂化催化能量回收、制氧机、平衡机、军用与民用试验台等机组配套增（减）高速齿轮箱。

产品具有以下技术特点：1．高转速：产品最高转速30000r/min。

2．多规格：标准产品中心距192-545，并可根据用户要求进行非标设计。

3．高精度：齿轮精度达到ISO4-6级，动平衡精度达到ISO0.4-1.6。

4．高标准：齿轮精度标准为ISO1328-1：1995和ISO1328-2：1997，齿轮强度标准AGMA420.04-1975和AGMA421.06-1969。

齿轮箱设计检验标准API613-2003，齿轮材料热处理标准ISO6336-5：1996，振动检验标准API670-2000，润滑系统标准API614-1999。

5．高技术：产品采用三维CAD 设计，采用有限元分析，齿形热弹性变形的修形，齿根喷丸强化工艺及轴系动态分析等公司最新研究成果。

6．高可靠度：齿轮箱设计寿命10年中心距规格：192、215、240、272、305、340、385、430、480、545功率范围：11kW～1558kW最高转速：30000r/min速比：6.3-18大功率燃透平机专用高速齿轮箱主要用于透平机带动发电机、风机。

一般为单级减速传动，该种高速齿轮箱拥有承载能力大，节圆线速度高，防爆等特点。

齿轮箱设计检验按API613标准；齿轮强度按AGMA420.04，AGMA421.06；振动检验按API1670。

齿轮材料：17Cr2Ni2Mo、25Cr2Niv 或20CrNi2Mo，渗碳、淬火、高速齿轮箱产品介绍磨齿；圆柱齿轮精度：ISO1328-1：2001的3、4、5级，齿轮进行齿廓和螺旋线修整；齿轮材料和热处理质量按ISO6336-5：1996中的最高质量等级ME 级控制；齿轮均进行齿根喷丸强化；齿面采用特殊处理;转子残余不平衡量按（ISO 标准）G1.0级进行；盘车装置安装于齿轮箱上采用电动盘车，或手动。

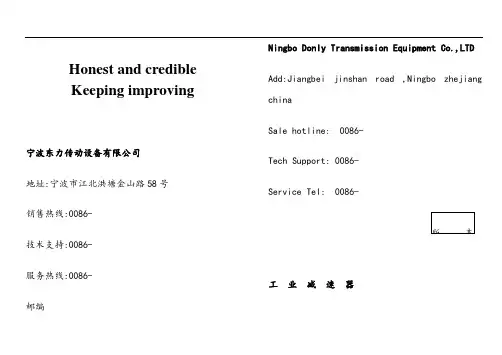

Honest and credibleKeeping improving宁波东力传动设备有限公司地址:宁波市江北洪塘金山路58号销售热线:0086-技术支持:0086-服务热线:0086-邮编Ningbo Donly Transmission Equipment Co.,LTD Add:Jiangbei jinshan road ,Ningbo zhejiang chinaSale hotline: 0086-Tech Support: 0086-Service Tel: 0086-工业减速器Industrial Gear Units使用说明书Operating Instructions宁波东力传动设备有限公司Ningbo Donly Transmission Equipment Co.,LTD目录1 重要说明 (1)2 安全说明 (2)工业减速器的运输.......................................................... (3)防腐蚀和仓储条件 (3)3 工业减速器的润滑 (5)4 机械安装 (7)所需工具/ 辅助工具...................…………………………... (7)在您开始之前 (7)准备工作................................................................................... (8)减速器底座 (8)实心轴式减速器安装 (9)采用键联结的空心轴式减速器的安装/ 拆卸 (10)装配/ 拆卸带有收缩盘的空心轴式减速器 (12)5 机械安装选项 (15)关于安装作业的重要说明.............……………………..........…. (15)联轴器的装配 (20)逆止器............................................. .. (22)轴端泵............................................. .. (24)机油加热装置 (26)温度传感器PT100 (27)散热风扇 (27)油水冷却装置的连接................................................. .. (28)电机泵的连接 (28)6 试运行.......................................... .. (29)工业减速器的试运行...................................................... .. (29)带有逆止器的减速器投入运行..................................,,.. (30)使减速器停止运转................................................... .. (30)7 检修和维护 (32)检修和维护间隔时间 (32)润滑剂更换间隔时间...................…………………………... (33)减速器检修/ 维护作业..................................................... . (34)8 运行故障 (37)减速器故障 (37)Contents1 Important Notes (39)2 Safety Notes (41)Transport of industrial gear units ........................................... (43)Corrosion protection and storage conditions (44)3 Lubrication of industrial gear units ........................................ .. (46)4 Mechanical Installation................................ . (48)Required tools / resources .................................. (48)Before youbegin (49)Preliminarywork ....................................... . (49)Gear unit foundation (49)Mounting of solid shaft gear units ................................................. 51 Mounting / removing hollow shaft gear units with keyed connection . (53)Mounting / removing hollow shaft gear units with shrink disc (56)5 Mechanical Installation Options ........................................... .. (60)Important installation instructions.................................... . (60)Mounting of couplings (47)Backstop.................................... (57)Shaft end pump (60)Installation with steel frame.......................................... (63)Torquearm ........................................ (65)Mounting of V-belt drive ....................................... .. (67)Oilheater ..................................... ........................…………...........69Temperature sensor PT100 ......................................... .. (72)SPMadapter .................................... (73)Fan........................................................................................ .. (74)Connecting the oil/water cooling system (75)Connecting the oil/air cooling system (75)Connecting the motor pump........................................... (75)6 Startup..................................................................................... . (76)Startup of MC gear units (76)Startup of MC gear units with backstop ..................……...............77Taking MC gear units out of operation...................................... .. 77 7 Inspection and Maintenance . (78)Inspection and maintenance intervals..................................... (78)Lubricant change intervals .................................. (79)Inspection and maintenance of the gear unit (80)8 Malfunctions................................ ......................……………............83Gear unit malfunctions (83)1、重要说明安全和警告说明请您务必注意这里所包含的安全和警告说明！遵循《使用说明书》是保证正常运行、满足质量保证要求的前提条件。

一、设备概述EYH系列二维混合机是通过装有混合物料的转筒自转运动和转筒随摆动架的摆动使物料在转筒内得到充分混合。

本机适合所有粉体、粒状物料的混合。

二、产品特点EYH系列二维混合机主要由料筒、上机架（摇摆床）、下机架、转动机构、摆动机构和电气装置组成。

转动机构位于上机架内，传动采用摆线针轮减速机。

工作时，减速机通过链轮、链条带动主动轴，再通过驱动轮使料筒旋转。

摆动机构位于下机架内，传动采用摆线针轮减速机或蜗轮减速机。

工作时，电动机通过皮带轮或链轮传动给减速机，然后再通过连杆组件摇动上机架，使料筒作一定角度的摆动。

工作时，在转动机构和摆动机构的双重作用下，装料的料筒作转动的同时，又有摆动运动，从而使筒内的物料得以充分混合。

三、产品主要用途和适用领域EYH系列二维混合机广泛应用于制药、化工、食品、轻工、电子、机械、矿冶、国防工业以及各科研单位的粉状、颗粒状物料的高均匀度混混合。

四、EYH系列二维运动混合机系统主要由混合转筒、摆动架与电气控制单元组成。

混合转筒是系统完成混合的主要场所，料筒各处为圆弧过渡，并经过精密抛光处理，达到GMP要求；EYH二维混料机的转筒可同时进行二个运动，一个为转筒的自转，另一个为转筒随摆动架的摆动。

混合的物料在转筒内随转筒转动、翻转、混合的同时，又随转筒的摆动而发生左右来回的掺混运动，在这两个运动的共同作用下，物料在短时间内得到充分的混合。

五、日常维护1、料筒应避免硬物敲击，以防筒体变形而影响运转稳；2、减速机定期油，油位高度应至油标居中位置；3、减速机初次运转300小时后，须运行次更换润滑油，更换时应去除残存污油。

以后，每隔6个月更换一次；4、轴承处充填2#锂基润滑脂，每隔6个月检查补充一次；5、定期检查和调整链条、三角皮带的松紧程度。

并在链条上涂抹机械油。

本手册适用于EYH-15至EYH-20000系列二维混合机。

本系列其他规格产品以及用户特殊定制的其他规格的同类产品可参照使用。

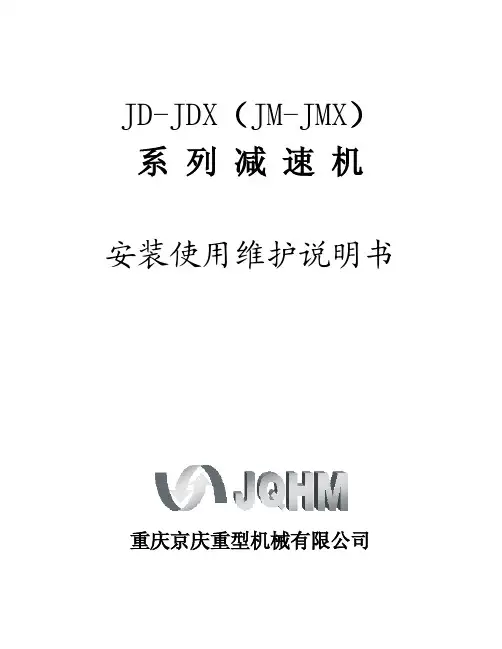

JD-JDX（JM-JMX）系列减速机安装使用维护说明书重庆京庆重型机械有限公司目录1减速机技术参数 (2)2结构简介 (2)3减速机的润滑 (3)4减速机的安装 (6)5减速机的试运转 (7)6维护保养 (8)7出厂说明 (8)※注：括号内的内容为JM-JMX系列减速机的参数1减速机技术参数1.1 型号: 详见技术协议1.2 额定功率输入(kW)：详见技术协议1.3 额定输入转速（r/min）：详见技术协议1.4 传动比：详见技术协议1.5 转向（面对输出轴）：输出轴顺、逆时针旋转1.6 中心距（mm）：参见外形图1.7传动形式：单级减速；水平异心1.8润滑油牌号：N220~N320级压工业齿轮油或2~5号齿轮油（JIS K2219-1978）1.9润滑方式：强制润滑1.10 外形尺寸：详见外形图1.11 质量：详见外形图1.12 润滑油量：见下表型号JD280~450JM280~450 JD560~630JM560~630JD710~800JM710~800油量（升）70 80 120型号JDX280~450JMX280~450 JDX560~630JMX560~630JDX710~1000JMX710~1000油量（升）250 400 9002结构简介2.1JD-JDX(JM-JMX)系列减速机均为单级减速装置，输入轴与输出轴为水平异心布置。

可提供传动比范围从3.15~7.1:1(4.0~7.1:1)，名义传动比分别为3.15；4.0；4.5；5.0；5.6；6.3；7.1(4.0；4.5；4.8；5.0；5.6；6.3；6.7；7.1)。

2.2 JD-JDX（JM-JMX）系列减速机布置形式有下列六（前四）种：火技术和计算机辅助设计技术。

具有优良的品质。

2.4减速机各级传动轴用优质调质钢制造，采用双列向心球面滚子轴承支承，具有自动调心的优良特性和很高的承载能力。

2.5减速机输入端和输出端采用新颖的密封结构确保设备无渗漏运行。

摆线针轮减速机产品与摆线针轮减速机参数发布日期：2011-04-27 来源：万度减速机网 117 []摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。

在输入轴上装有一个错摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。

当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。

摆线针轮减速机系列产品--------------------------------------------------------------------------------------产品特点：1、WB系列微型摆线减速机采用高速比和高效率单级传动，就能达到1：87的减速比，效率在90％以上，如果采用多级传动，减速比更大。

2、结构紧凑体积小由于采用了行星传动原理，输入轴输出轴在同一轴心线上，使其机型获得尽可能小的尺寸。

3、运转平稳噪声低摆线针齿啮合齿数较多，重叠系数大以及具有机件平衡的机理，使振动和嗓声限制在最小程度。

4、使用可靠、寿命长因主要零件采用高碳铬钢材料，经淬火处理（HRC58～62）获得高强度，并且，部分传动接触采用了滚动摩擦，所以经久耐用寿命长。

5、设计合理，维修方便，容易分解安装，最少零件个数以及简单的润滑，使摆线针轮减速机深受用户的信赖。

使用范围：WB系列微型摆线减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械。

蜗轮蜗杆减速机的工作原理蜗轮蜗杆减速机的工作原理1. 简介蜗轮蜗杆减速机是一种常见的减速机构，具有结构简单、紧凑、传动比大等优点，广泛应用于工业机械领域。

本文将从浅入深，逐步解释蜗轮蜗杆减速机的工作原理。

2. 基本结构蜗轮蜗杆减速机主要由蜗轮、蜗杆、轴承、外壳等部件组成。

蜗轮是一种带有斜齿的圆盘，蜗杆则是一根带有螺旋齿的轴。

3. 原理概述蜗轮蜗杆减速机利用蜗杆螺旋齿轮与蜗轮斜齿的啮合，通过转动蜗杆来实现驱动装置的减速。

蜗杆的螺旋齿将输入的高速运动转换为输出的低速高扭矩运动。

4. 工作过程1.输入功率：驱动装置将输入的高速运动传递给蜗杆，即蜗杆的输入端。

2.蜗杆传动：蜗杆上的螺旋齿将运动传递给蜗轮。

由于螺旋齿的特殊结构，蜗轮只能在一个方向上旋转，无法反向传动。

3.输出功率：蜗轮的运动将输出给外部装置，实现减速且增加扭矩的效果。

5. 减速比蜗轮蜗杆减速机的减速比即为输入轴转速与输出轴转速的比值。

根据蜗杆蜗轮齿数的不同，减速比可达到几十甚至几百倍。

6. 特点与应用1.结构简单：由于蜗轮蜗杆减速机只有两个主要部件，因此具有结构简单的特点，容易制造和安装。

2.减速比大：蜗轮蜗杆减速机的蜗杆螺旋结构决定了其具有极高的减速比，适用于需要大减速比的应用。

3.扭矩传递：蜗轮蜗杆减速机在减速的同时，能够增加输出扭矩，适用于需要大扭矩输出的场合。

4.广泛应用：蜗轮蜗杆减速机广泛应用于各类工业机械，如起重运输设备、输送设备、冶金设备等。

7. 注意事项1.润滑：蜗轮蜗杆减速机工作时需要定期添加润滑油，以保证其正常运转和寿命。

2.温度：工作时蜗轮蜗杆减速机会有一定的摩擦和热量产生，应注意保持适当的工作温度。

本文简要介绍了蜗轮蜗杆减速机的工作原理，从基本结构到工作过程，再到其特点和应用领域。

通过了解蜗轮蜗杆减速机的原理，我们可以更好地理解它在工业机械中的作用及优势。

8. 进一步解析蜗轮蜗杆减速机的工作原理蜗轮与蜗杆的啮合蜗杆的螺旋齿与蜗轮的斜齿啮合，形成了蜗轮蜗杆减速机的传动机构。
