医学仪器课件

三、构建生理模型的常用方法
常用方法理论分析法类比分析法数据分析法
理论分析法建模
理论分析是指应用自然科学中已被证明的正确的理论、原理和定律，对被研究系统的有关要素进行分析、演绎、归纳，从而建立系统的数学模型。
无创血氧饱和度检测
血氧饱和度——血液中血氧的浓度血氧饱和度的测量有创——血气分析无创——分光光度计
数学模型的建立方法
1、黑箱方法——不追究系统内部细节，而仅仅利用外部观测来研究系统的功能和特性黑箱模型——一个具有与实际系统相似的输入和输出特性的系统或是在输入与输出特性上相似的模型
2、推导方法——掌握系统的内部构造和机理，根据该系统的物理化学过程以及解剖学与生物学知识，用分析的方法推导出描述系统功能和特性的模型

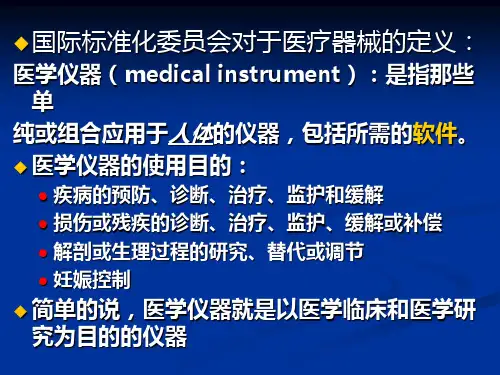

国际标准化委员会对于医疗器械的定义：医学仪器（medical instrument）：是指那些单纯或组合应用于人体的仪器，包括所需的软件。医学仪器的使用目的：疾病的预防、诊断、治疗、监护和缓解损伤或残疾的诊断、治疗、监护、缓解或补偿解剖或生理过程的研究、替代或调节妊娠控制简单的说，医学仪器就是以医学临床和医学研究为目的的仪器
二、建立生理系统模型的基本方法
系
统
模
型
物
理
模
型
描
述
模
型
数
学
模
型
静态
动态
静态
动态
数值法
解析法
数值法
—
仿真模拟
解析法
系统模型的建立蕴含了三层意思理想化抽象化简单化
模型难以全面反映所描述的客观事物，仅能从有限的角度反映事物的某些特征。一般将通过模型对事物的描述成为模型空间。模型空间的解与真实空间同一问题的解有必然的联系。

激光医疗器械介绍 PPT课件

10、光通信：光通信用的激光器差不多全部是半导体激光器，只有少量的CATV系统采用1310纳米或 1550纳米LD泵浦固体激光器。通信用的激光器主要有两类：光纤放大器用的泵浦光源和发射机用的信号光源。1998年，全部激光器在通信领域的销售额高达14 亿美元. 11、条码扫描：条形码扫描器主要采用半导体激光器，只有一些老的系统还在使用 He-Ne激光器（大约 30000只/年）。 12、正在出现的新应用：该领域包括航空、军事、区域网、计算机应用等。航空和军事又包括商用导航、军事演习系统、测距仪、卫星和激光冷却等。区域网包括计算机区域互连网。
医学资料 3
5、成像记录：成像记录包括商业印刷系统、医用成像仪器、台式计算机用的打印机、传真机、复印机等。 6、遥感应用：遥感应用包括大气化学元素浓度、空气流动、森林植被调查等的激光测量系统。此外，还包括采用半导体激光器的自动防撞系统。 7、检查、测量和控制：这一领域的激光应用在整个激光应用中所占的份额很小，约为1%，但包含的内容较多，如用于建筑业和农业的准直激光系统，用于非破坏测量或机器视觉中激光器。 8、娱乐：该领域包括激光娱乐、激光束显示、激光指示器、全息显示。 9、光存储：用于光存储的激光器大部分是半导体 4 医学资料激光器。
医学资料 22
激光医疗设备及其应用机理
不同类型的激光治疗范围不同下面例举几种激光应用:
医学资料
23
宝石激光系波长6943的单色红光，脉冲式输出（焦尔级）或连续式输出（毫瓦级），主要用于治疗眼科疾病。
医学资料
24
氮分子激光
系波长3371的单色长波紫外光，脉冲输出，功率0.1～2.0毫焦耳，可用于治疗较表浅的局限的化脓性炎症，感染创面、头癣、手、足癣、湿疹、神经性皮炎、皮肤皲裂、结节性痒疹、白癜风、外耳道疖肿、扁桃腺炎等；也可用做穴位照射，治疗气管炎、支气管哮喘、神经衰弱等内科和神经科的病症；此外，氮分子激光还可做为荧光检查的光源，诊断早期肿瘤。

《气压治疗仪的使用》课件

02
气压治疗仪的操作方法
准备工作
01
02
03
04
设备检查
确保气压治疗仪完好无损，没有明显的损坏或故障。
环境准备
选择一个合适的治疗环境，确保室内温度适宜、安静且私密
。
患者准备
询问患者的健康状况和过敏史，确保其符合气压治疗仪的使
用条件。
资料准备
准备好患者的病历、治疗方案和其它相关资料。
操作步骤
设备连接
按照说明书的指引正确连接气压治疗仪的各个
部件。
参数设置
根据患者的具体情况和治疗需求，设置合适的
压力、时间和模式。
开始治疗
确保患者舒适地躺在治疗床上，启动气压治疗
仪进行治疗。
实时监测
在治疗过程中，密切关注患者的反应和气压治
疗仪的工作状态。
注意事项
安全警示
确保患者和治疗师都了解并遵守气压治疗仪的安全警示。
适用人群
长期卧床或久坐的患者
气压治疗仪有助于改善血液循环，预防深静脉血栓形成。
肌肉萎缩或关节僵硬患者
气压治疗仪能够刺激肌肉收缩，改善关节活动度。
慢性水肿患者
气压治疗仪通过周期性的充气和放气，有助于消除水肿。
康复期患者
气压治疗仪可促进血液循环，加速康复进程。
禁忌症
出血性疾病患者
气压治疗仪可能会加重出血。
04
气压治疗仪的维护与保养
日常保养
01
02
03
清洁
每天使用完毕后，用柔软的干布擦拭仪器表面，保持仪器清洁。
润滑
仪器活动关节处应定期涂抹润滑剂，以防磨损。
紧固
检查仪器各部件连接是否紧固，如有松动应及时紧固。

医用仪器设备-构成原理简介

各类外接端口
LED显示
参数设置
4.彩色多普勒超声
❖ 彩色多普勒超声又称B超、彩超。 ❖ 适用于全身各部位脏器超声检查尤其适用于心脏、肢体血管和浅
表器官以及腹部、妇产等检查诊断。
工作原理
❖ 多普勒超声是在二维超声心动图定位情况下，利用多普勒原理，采用一系列电子技术，实时显示心脏或大血管内某一点一定血流的频谱图。
工作原理
❖ 一般心脏除颤器多数采用阻尼放电的方法 ❖ 电压变换器将直流低压变换成脉冲高压,经高压整流后向电容C ❖ 储能电容C充电,使电容获得一定的储能。 ❖ 除颤治疗时,控制高压继电器K动作, ❖ 由储能电容C、电感L及人体(负荷)串联接通,使之构成RLC串联谐振。
❖ 除颤器基本原理图
简单构造
由于身体各部分的组织不同，各部分与心脏间的距离不同，因此在人体体表各部位，表现出不同的电位变化，这种人体心脏内电活动所产生的表面电位与时间的关系称为心电图。
简单构造
记录打印端
LED显示主控端
3.病人监护仪
❖ 病人监护仪是一种以测量和控制病人生理参数的装置或系统。
❖ 病人监护仪的用途除测量和监护生理参数外，还包括监视和处理用药及手术前后的状况。
医用仪器设备简介
下面我来为大家简介以下设备
❖ 1.心脏除颤器 ❖ 2.心电图机 ❖ 3.病人监护仪 ❖ 4.彩色多普勒超声 ❖ 5.DR系统 ❖ 6.内窥镜
1.心脏除颤器
❖ 心脏除颤器又名电复律机 ❖ 是一种应用电击来抢救和治疗心律失常病人的医疗电子设备 ❖ 具有疗效高、作用迅速、操作简便以及与药物相比较为安全等优点。
工作原理
❖ 内窥镜是一个配备有灯光的管子，内窥镜可以经人体的天然孔道，或者是经手术做的小切口进入人体内。

皮肤测试仪培训教材PPTPPT课件

THANKS FOR WATCHING
感谢您的观看
皮肤测试仪的市场前景与展望
市场需求增长
随着人们对皮肤健康问题的关注度不断提高，对皮肤测试仪的需
求也将不断增长。
技术创新推动
技术创新将不断推动皮肤测试仪的发展，提高其检测精度和用户
体验，进一步拓展市场空间。
行业标准制定
未来将有更多行业标准出台，规范皮肤测试仪市场，提高产品质量和可靠性，促进市场健康发展。
06 结束语
总结皮肤测试仪的重要性和应用价值
总结
皮肤测试仪在皮肤疾病诊断和治疗中发挥着重要作用，能够提供快速、准确、无创的检测结果，有助于医生制定个性化的治疗方案，提高治疗效果。
应用价值
皮肤测试仪的应用价值主要体现在以下几个方面：提高诊断准确率、减少误诊和漏诊、减轻患者痛苦、提高医生工作效率和降低医疗成本。
04
需要定期对仪器进行校准和保养，以确保测试结果的准确性和仪器的使用寿命。
皮肤测试仪的保养与维护
01
02
03
04
清洁仪器外壳
使用干净的湿布擦拭仪器的外壳，去除灰尘和污垢。
检查探头
定期检查仪器的探头是否清洁、完好无损，如有需要可更换
新的探头。
定期校准
根据仪器使用说明书的建议，定期对仪器进行校准，以确保
皮肤测试仪在科研领域的案例
皮肤生理研究
皮肤测试仪可以用于研究皮肤的生理功能和机制，如皮肤屏障功能、皮肤水分含量等，为开发新的护肤产品和治疗方法提供科学依据。
药物效果评估
在药物研发过程中，皮肤测试仪可以用于评估药物的疗效和安全性，为新药研发提供重要支持。
05 皮肤测试仪的发展趋势与展望

医疗口腔设备介绍PPT模板

调试
仪表参数
02
拿起三用喷雾枪，试气、水、雾是否正常
调试
03
调试
移动脚闸踏板，观察高速、低速手机有无气流和水流喷出
器械盘承重状况
牙科治疗机使用操作与维护
① 清洁与消毒：对椅位表面进行定期的清洁，三用枪喷头和痰盂的消毒
② 每周一次检查过滤减压阀，及时排除阀内积水
③ 椅位不用时，应放在复位位置
MEDIACAL
Oral treatment equipment
创新医疗器械宣讲
治疗设备
医疗器械|口腔治疗设备|牙科治疗机特点、结构及原理|牙科治疗机使用操作与维护常用的维修方法及常见的故障排除
主讲：XXX
C ATA L O G
01
医疗器械介绍
Oral treatment equipment
02
口腔治疗设备
医疗器械|口腔治疗设备|牙科治疗机特点、结构及原理|牙科治疗机使用操作与维护常用的维修方法及常见的故障排除
口腔治疗设备
口腔治疗设备
(一)口腔治疗设备的用途：
01
检查治疗口腔疾病，钻孔洞、磨削、堵漏、洁牙、矫
正、口腔清洁等
（二）主要的空腔治疗设备:
02
连体式牙科治疗机，固定式牙科治疗机，移动式牙科
口腔治疗设备
Oral treatment equipment
03
牙科治疗机的结构原理
Oral treatment equipment
04
牙科治疗机的使用操作
Oral treatment equipment
Oral treatment equipment
医疗器械介绍
医疗器械|口腔治疗设备|牙科治疗机特点、结构及原理|牙科治疗机使用操作与维护常用的维修方法及常见的故障排除

《血细胞分离机》课件

《血细胞分离机》 PPT课件
• 血细胞分离机简介 • 血细胞分离机的原理与技术 • 血细胞分离机的操作流程 • 血细胞分离机的维护与保养 • 血细胞分离机的未来发展
目录
Part
01
血细胞分离机简介
血细胞分离机的定义
01
血细胞分离机是一种医疗设备，用于从全血中分离出各种血细胞成分，如红细胞、白细胞、血小板等。
果。
血细胞分离机的发展趋势与挑战
发展趋势
随着技术的不断进步，血细胞分离机会向更高效、更安全、更智能的方向发展。
挑战
需要解决分离过程中细胞的损伤、活性保持以及分离纯度等问题，同时需要加强监管和规范市场秩序。
THANKS
感谢您的观看
STEP 01
离心分离
STEP 02
过滤分离
利用不同血细胞在转速下的离心沉降速度差异，实现血细胞的分离。
STEP 03
电泳分离
利用不同细胞的电泳性质差异，在电场作用下实现细胞的分离。
通过孔径大小不同的滤膜，将不同大小的细胞进行分离。
血细胞分离机的关键技术
01
02
03
高效分离技术
提高血细胞分离的效率和纯度，确保分离效果。
Part
04
血细胞分离机的维护与保养
血细胞分离机的日常维护
每日清洁
使用柔软的湿布擦拭血细胞分离机的表面，保持清洁。
检查观察显示屏是否正常显示。
记录使用情况
每次使用后，记录仪器的工作状态和使用情况，以便及时发现问题。
血细胞分离机的定期保养
月度保养
每月进行一次全面的清洁和维护，包括清洁内部管道、滤芯等部
，设置相应的参数，如离

(精)医疗器械培训PPT教学培训课件

医疗器械的重要性
对医疗行业的贡献
医疗器械在医疗行业中发挥着不可替代的作用，是提高医疗水平
和服务质量的重要保障。
对患者的影响
医疗器械的发展和应用，直接关系到患者的生命安全和身体健康，对于提高患者的生活质量和幸福感具有重要意义。
对社会的意义
医疗器械产业是一个朝阳产业，对于促进经济发展、增加就业机会、提高人民生活水平等方面都具有积极的作用。
确保操作环境整洁、宽敞，符合医疗器械使用的要求，如温
度、湿度等。
正确使用步骤与方法
01
02
03
04
05
开机与初始化
患者信息录入
选择合适的治疗或检查模式
调整器械参数
开始治疗或检查
பைடு நூலகம்
按照说明书要求正确开启医疗器械，并进行必要的初始化设置。
将患者的基本信息准确录入医疗器械系统，以便后续治疗或检查。
注意器械保养与维护
定期对医疗器械进行保养与维护，确保器械始终处于良好状态，延长使用寿命。
及时更换耗材
对于需要定期更换的耗材，如电极片、过滤器等，应及时更换以保证治疗效果和患者安全。
做好故障处理与记录
如遇器械故障，应立即停止使用并联系厂家进行维修。同时做好故障记录，以便后续跟踪处理。
04
03
培训目标
提高医务人员对医疗器械的认知和使用技能，确保医疗器械的安全和有效性。
内容设计
结合医疗器械的特点和使用场景，设计针对性的培训内容和教学方法。
重点突出
着重讲解医疗器械的操作流程、注意事项、常见故障排除等核心内容。
培训方法与技巧探讨
教学方法
采用理论讲解、案例分析、现场演示等多种教学方法，提高培训效果。

医疗器械基础知识培训培训课件ppt

05
医疗器械行业人才培养与发展
医疗器械行业人才需求分析
医疗器械研发
具备机械、电子、生物医学工程等技术背景，能够进行医疗
器械产品的研发和设计。
医疗器械注册与监管
了解医疗器械注册流程和监管要求，能够协助企业完成医疗器械注册和监管工作。
医疗器械市场营销
具备市场分析、销售技巧和客户管理能力，能够进行医疗器械产品的市场推广和销售。
医用影像设备的技术发展趋势包括高分辨率、高灵敏度、快速成像和无创检测等。
医用电子仪器
医用电子仪器是指用于医学领域的电子设备，如心电图机、监护仪、呼吸机等。
医用电子仪器的发展趋势包括智能化、便携化、无创化和远程医疗等。
医用电子仪器的基本原理是通过电子技术，将生理信号转换为电信号，再通过处理和显示，为医生提供患者的生理参数和病情信息。
医用光学仪器
医用光学仪器是指利用光学原理进行医学检测和治疗的设备，如显微镜、内窥镜、激光治疗仪等
。
医用光学仪器的基本原理是通过光学技术，将人体内部或表面的组织结构放大或成像，以便医生
进行观察和诊断。
医用光学仪器的发展趋势包括微型化、无创化、智能化和多功能
化等。
医用植入物与人工器官
医用植入物与人工器官是指用于替代或辅助人体内部器官或组织的医疗器械，如人工关节、心脏起搏器等。
医疗器械分类
01
02
03
一类医疗器械
风险较低，通过常规管理能够保证安全、有效的医疗器械。
二类医疗器械
具有中度风险，需要严格控制管理以保证安全、有效的医疗器械。
三类医疗器械
具有较高风险，需要采取特别措施严格控制管理以保证安全、有效的医疗器械。

医疗检验仪器原理、应用及维修

图1.3 红细胞模型图
图1.4 红细胞成熟图
• 缺铁性贫血：由于血红蛋白内铁分不足所致，红细胞呈小型。 • 溶血性贫血：红细胞于内部膨化，导致细胞膜破裂，红细胞呈大型。
• 恶性贫血：由于细胞内缺乏维生素B12导致细胞核不能成熟，细胞呈大型，有核红细胞。 • 再生不良性贫血：由于遗传原因，骨髓造血量少，导致红细胞、血小板、白细胞等数量少。 • 白细胞的分类、形态及成分 • 分类：
• 3.技术资料 • (三)医学检验仪器出现故障的规律、种类和原因 • 1.人为出现故障的规律 • 2.故障种类及发生原因 • ( 四 ) 医学检验仪器维修的一般步骤和常用方法 • 1.检修工作的一般步骤 • (1)情况调查。
• • • • • • • • •
(2)外观检查。 (3)分级检查。 (4)故障的排除。 2.检验和判断故障的一般方法 (1)参数测量法。 (2)信号跟踪法。 (3)逐级分割法。 (4)等效取代法。 (5)整机对照法。
图1.48 血小板计数异常峰形：URI
• • • • • • • • •
第四节血细胞分析仪常见故障及维修一、检验仪器维修概述 (一)医学检验仪器的特点和维护要求 1.医学检验仪器的特点 ①结构复杂 ②涉及技术领域广 ③技术先进 ④精度高 ⑤对环境要求高
• • • • • • • • •
2.医学检验仪器的维护 (1)一般性维护工作。 (2)特殊性维护工作。 (二)医学检验仪器维修应具备的条件 1.对维修人员素质的要求 (1)具有良好的工作作风和心理素质。 (2)具有丰富的知识。 (3)维修人员的基本技能。 2.维修工具和测试仪器
图1.30 正常血小板粒度分布曲线
图1.31 有小灰尘 (2~3 μm)时，粒度分布曲线

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

心电图机
-
1
标准导联
-
2
单极肢体导联
I = (VR-Vw)/R + (VL-Vw)/R + (VF-Vw)/R = 0 Vw = (VR+VL+VF)/3 VR = VR –(VR+VL+VF)/3 ； VL = VL –(VR+VL+VF)/3 ； VF = VF –(VR+VL+VF)/3 VR + VL + VF = 0；
-
11
心肌向量的测量
X-Y 形成额面投影 Y-Z 侧面 Z-X 截面
-
12
Frank 导联 A：胸骨左缘第四、五肋间水平腋中线． I：胸骨右缘第四、五肋间水平腋中线。 M：为A、I法线与后正中线相交处。 E：为A、I连线与前正中线相交处。 C：为A、E中间相当于45。处。 F：左腿 H：颈部后面。
-
3
单极和加压肢体导联的关系
Vw’ = (VL+VF)/2 aVR = VR –(VL+VF)/2 2aVR = 2VR –VL – VF 3VR = 3VR –(VR+VL+VF)
= 2VR –VL – VF
aVR:VR = 3:2
同理 aVR+aVL+aVF=0
-
4
胸导联
-
5
特殊胸导联
-6Βιβλιοθήκη 监护电极及其安放RA、LA分别对应右上肢和左上肢，置于胸骨两侧第一或笫二肋间。RL、 LL分别对应右下肢和左下肢，置于腋前线的剑状软骨水平。 V对应胸导联。
-
7
各心电矢量之间的关系
II = I + III I = aVL - aVR； II = aVF - aVR; III = aVF - aVL aVR + aVL + aVF=0
-
28
CD4053 Triple2-Channel Analog Multiplexer/Demultiplexer
-
29
-
30
Voltage input, current output
-
31
Current input, voltage output
-
32
-
33
Input circuitry and Wilson’s network
成右侧面S，X- 轴与Z轴相遇构成横面H。
13
Frank导联体系
-
14
心电向量图
心电向量图有额面、横面、矢状面,各由P 环、 QRS环和T环组成。
P环亦称P向量环，代表心房肌除极过程。
QRS环代表心室肌
的除极过程。
目前认为，心室复极过程与除极过程有所不同，它与传
T环代表心室肌的复导系统无关，而与心肌的代
Frank导联体系中，电极部位和组合成的左右水平(X) 轴；前后(z)轴和上下垂直(Y)轴的原理为：
(C十A)+—I- 组成x轴， (M十F)+—H- 组成Y轴， (A十C十E十I)+—M- 组成Z轴。
Frank氏以背后M为正极，国内以前面为正极，背后M为负极。三个轴相互不同的组合又分别构成三个面：X轴与Y轴相遇构成前额面F, Y轴与Z轴相遇构
-
34
Deferential amplifier
-
35
Voltage amplifier & gain adjustment
-
36
各导联是由3个信号作线性变换导出：
Vi = aiVES + biVAS + ciVAI
其中时Vi刻是各给电定时极之刻间导联的电i中压的，电a压i、，bi、VEcSi、分V别A是S、电V压AI 分的别系是数同。一
-
9
心肌极化、复极化过程和心肌向量
-
10
心电向量和投影
临床上常用的三个平面（额面、横面、矢状面）由三个轴（Y轴、X轴、 Z轴）组成的
导联线 3芯线 5芯线 12芯线
可记录的导联 I or II or III aVR, aVL, aVF, V I, II, III, aVR, aVL, aVF, V1-V6
-
23
导联线的 ECG Lead 颜色标准 RA
LA LL RL V V+ V1 V2 V3 V4 V5
-
V6
AHA/US 白黑红绿棕灰 and白棕and红棕and黄棕and绿棕and 蓝棕and 橙棕and 紫
-
8
简化导联--EASI导联系统
它是利用5个电极推导出12导联的心电图。
电极安放位置：
1. 上胸骨(S) ； 2. 下胸骨(E) (处于第五肋间水平)； 3. 左腋中线(A)(与下胸骨电极E处于同一水平上)； 4. 右腋中线(I )(与下胸骨电极E处于同一水平上)； 5. 接地电极，可以放在任何地方。
三道心电图机
顺序记录１２导联心电图后重新排列在一幅纸上
-
运动心电图记录系统
19
心电图机原理
体表心电经电极、导联线送至心电图机，心电图机主体从原理上可分为输入回路、导联选择、放大电路、描笔驱动和走纸部分，现代心电图机通常还有程控部分。
-
20
-
21
Block diagram of an electrocardiograph
Electrodes
Calibration
Protection Circuit
Lead selector
PreAmp.
Isolation circuit
Event marker
Printer
Driver Amp.
-
22
导联线
导联线是连接电极和心电图机的多股电缆线，各股电缆线应绞合在一起以减小磁场干扰，并屏蔽以减少电场干扰。
极过程。
谢功能有密切关系。
-
15
爱氏(Einthoven)三角及心电投影
-
16
12导联标准心电图
-
17
心电图机
-
18
心电图机是记录心电图的专用仪器，有单道心电图机和多道心电图机，多道心电图机可以同时记录多导联的心电，最多有同时记录12导联的，而单道心电图机只能顺序记录 12个导联，有手控的心电图机，也有程控的、微电脑控制或数字式的心电图机，在很多其它仪器中也常有心电记录电路模块。
IEC 红黄绿黑白灰a 白a 白a 白a 白a 白a
24
白a
-
25
Analog Multiplexer/Demutiplexer
-
26
CD4051 Single 8-Channel Analog Multiplexer/Demultiplexer
-
27
CD4052 dual4-Channel Analog Multiplexer/Demultiplexer
