KBBF非线性光学晶体及应用解析

非线性光学晶体的制备及其在光通信中的应用光通信作为一种高速、大数据传输的方式，一直以来备受重视。

而非线性光学晶体作为一种新型的材料，在光通信领域也逐渐展现出了其重要的应用价值。

本文将重点讲述非线性光学晶体的制备方法以及其在光通信中的应用。

一、非线性光学晶体的制备方法非线性光学晶体是一种通过经历非线性光学效应，能够将输入的光波进行相互作用并产生新波的晶体材料。

这种材料主要通过三种方法来制备。

第一种是气相转移法，这种方法适用于制备高纯度的物质，其中包括多种非线性光学晶体。

由于生长晶体需要良好的晶体品质和均匀的晶体质量，所以采用气相转移方法可以避免一些常见的缺陷，例如水气生成。

制备非线性晶体的关键是高温和高压，使晶体在期望的条件下形成易于使用的小晶粒大小。

第二种则是半熔体法，这种方法需要将制成的晶体塑造成所需的形状。

这种方法适用于生长大块的非线性光学晶体，并且可提供完整的晶体。

此方法使用装有粉碎了的晶体的蒸发炉，使晶体完全熔融，然后冷却到结晶。

这种方式是对气相转移生长法的补充。

最后一种方法是液相生长法，其通过在具有适当温度和压力的溶液中通过溶解和沉淀晶体成分来生长出晶体。

这种方法也可以制备非常大的非线性光学晶体，并且可以制备出纯度更高的晶体，而且对于对真正的化学成份及其沉淀性质的了解也更为深入，可扩展性也更高。

二、非线性光学晶体在光通信中的应用非线性光学晶体在光通信领域中应用广泛，其中包括拉曼激光器、光通信系统等。

在这些应用中，非线性光学晶体可以提供很多优势和功能，这使得它在当前和将来的光通信系统中都具有强大影响力。

在光通信中，拉曼激光器是在现有基础上最先实现高速、大容量数据传输的新技术。

由于非线性光学晶体在拉曼激光器中可以起到稳定激光的作用，它们的应用也变得非常广泛。

例如，在数据通信中，多通道激光器需要被调谐到适合的频率，这个时候就可以使用非线性光学晶体来实现频率调制，这可以在不损害光子的情况下实现对信号的调制。

非线性光学晶体的合成及其应用研究随着科技不断迭代升级，各行各业都在不断探索新的技术和材料，以创造更多高效优质的产品。

其中，非线性光学晶体是一种十分重要的新型材料，它具有高二次谐波发生效率、低损耗、高光学红外透明度等特点，被广泛应用于激光系统、光通信、生物医学等领域。

本文将从合成方法、材料性质、应用等多个方面探讨非线性光学晶体的研究进展。

一、非线性光学晶体的合成在研究非线性光学晶体前，需要先了解非线性光学效应。

非线性光学效应分为三种类型，即二次谐波发生效应、三次谐波发生效应和光学调制效应。

其中，二次谐波发生效应是最常见的一种，也是使用最广泛的一种非线性光学效应。

非线性光学晶体的合成方法主要有两种，一种是传统的水热法合成，另一种是溶胶-凝胶法合成。

在传统的水热法中，将原料按照化学反应的需求混合后，加入适量的水，然后在高温高压下反应，最终得到晶体。

这种方法合成出的晶体质量稳定，但缺点是反应条件苛刻，需要高温高压环境下反应，不够环保。

另一种方法是溶胶-凝胶法合成，即在溶胶中加入适量的金属盐后，经过凝固和热处理等步骤最终得到晶体。

这种方法能够获得高纯度、且微观结构均匀的晶体，但需要较长的处理时间。

二、非线性光学晶体的材料性质非线性光学晶体具有多个材料特性，如：1.高二次谐波发生效率。

非线性光学晶体具有高的二次谐波产生效率，能够将激光转换为紫外光等更高频率的光子。

2.低自吸收和低损耗。

非线性光学晶体的基质材料晶体结构紧密，光学透明度高，自吸收和损耗率低。

3.高光学透明度。

非线性光学晶体对光学红外区域透明度高，这使得它们特别适用于光学通信、红外微波探测等领域。

4.宽带隙。

非线性光学晶体具有宽带隙，这使得它们具有很好的激光泵浦特性，提高了二次谐波产生效率。

此外，非线性光学晶体的衰减系数也非常小，这让其能够在高能量输入情况下仍能稳定运作。

三、非线性光学晶体的应用1. 激光技术非线性光学晶体在激光系统中有着广泛的应用，可以用于波长扩展、锁模、倍频、和频和差频等方面，从而实现谐振腔的微调和大量光谱的覆盖。

非线性光学晶体的性能与应用引言：非线性光学晶体是一类具有特殊光学性质的材料，其在光学领域有着广泛的应用。

本文将介绍非线性光学晶体的性能特点以及其在通信、激光技术和生物医学等领域的应用。

一、非线性光学晶体的性能特点1. 非线性效应非线性光学晶体具有非线性效应，即当光强度较高时，晶体的光学性质会发生明显的非线性变化。

这种非线性效应使得晶体在光学调制、频率转换和波长选择等方面具有独特的优势。

2. 高非线性系数非线性光学晶体的非线性系数通常较高，能够将输入光信号进行高效的转换和调制。

这种高非线性系数使得晶体在光学信号处理和光学器件设计中具有重要的应用价值。

3. 宽光学透明窗口非线性光学晶体通常具有宽的光学透明窗口，能够在可见光和红外光等多个波段范围内有效传输光信号。

这种宽光学透明窗口使得晶体在光通信和光传感等领域具有广泛的应用前景。

二、非线性光学晶体的应用1. 光通信非线性光学晶体在光通信领域中有着重要的应用。

通过利用晶体的非线性效应，可以实现光信号的调制、调制解调和光信号转换等功能。

此外，晶体的宽光学透明窗口使得其可以传输多个波长的光信号，从而提高了光通信系统的传输容量和性能。

2. 激光技术非线性光学晶体在激光技术中也有着广泛的应用。

通过利用晶体的非线性效应，可以实现激光的频率转换、倍频和混频等功能。

这种功能可以用于激光器的频率调谐、激光脉冲压缩和激光波长选择等方面，为激光技术的发展提供了重要的支持。

3. 生物医学非线性光学晶体在生物医学领域中也有着广泛的应用。

通过利用晶体的非线性效应，可以实现生物组织的非线性显微成像和光学操控等功能。

这种功能可以用于细胞和组织的高分辨率成像、药物递送和光学治疗等方面，为生物医学研究和临床应用提供了新的手段。

结论：非线性光学晶体具有独特的性能特点和广泛的应用前景。

通过充分利用晶体的非线性效应，可以实现光信号的高效处理和调制，为光通信、激光技术和生物医学等领域的发展提供了重要的支持。

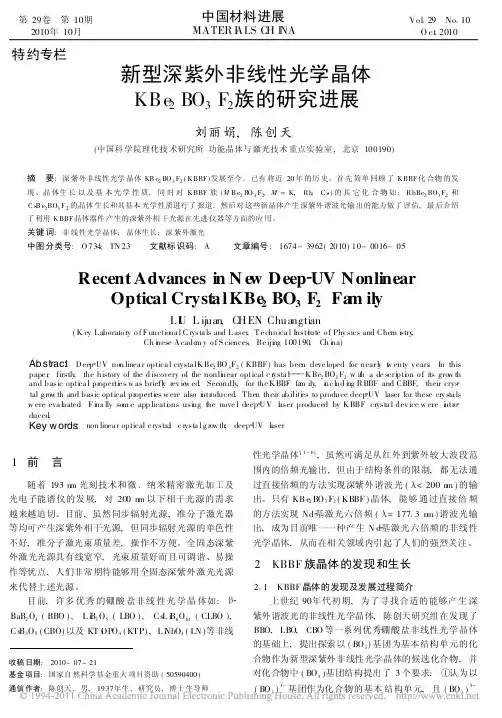

第29卷 第10期2010年10月中国材料进展MATER I A LS CH I NAVol 29 No 10O ct 2010特约专栏收稿日期:2010-07-21基金项目:国家自然科学基金重大项目资助(50590400)通信作者:陈创天,男,1937年生,研究员,博士生导师新型深紫外非线性光学晶体KBe 2BO 3F 2族的研究进展刘丽娟,陈创天(中国科学院理化技术研究所功能晶体与激光技术重点实验室,北京100190)摘 要:深紫外非线性光学晶体KB e 2BO 3F 2(KBBF)发展至今,已有将近20年的历史。

首先简单回顾了KBBF 化合物的发现、晶体生长以及基本光学性质,同时对KBBF 族(M B e 2BO 3F 2,M =K,Rb ,C s )的其它化合物如:RbBe 2BO 3F 2和C s B e 2BO 3F 2的晶体生长和其基本光学性质进行了报道,然后对这些新晶体产生深紫外谐波光输出的能力做了评估,最后介绍了利用KBBF 晶体器件产生的深紫外相干光源在先进仪器等方面的应用。

关键词:非线性光学晶体;晶体生长;深紫外激光中图分类号:O 734;TN 23 文献标识码:A文章编号:1674-3962(2010)10-0016-05Recent Advances in N e w Deep UV NonlinearOptical CrystalKBe 2BO 3F 2Fa m ilyLI U L ijuan ,CHEN Chuangtian(K ey L aborato ry o f F unctiona l C rysta ls and L aser ,T e chnica l Insti tute o f Phy sics and Chem i stry ,Ch i nese A cade m y o f S ciences ,Be iji ng 100190,Ch i na)Abstrac:t D eep UV non linea r optica l crysta lK Be 2BO 3F 2(KBBF )has been deve loped for near l y t w enty y ears .In thispape r ,firstly ,the history of the d iscovery of the nonli near optical c rysta l K Be 2BO 3F 2w it h a de scr i pti on o f its grow thand basic opti ca l properti e s w as briefl y rev ie w ed .Secondly ,for the K BBF fa m ily ,i nc l ud i ng R BBF and CBBF,their crys tal g row th and basic optical properti es w ere also i ntroduced .T hen their ab iliti es to produce deep UV laser for these cry sta ls w ere eva l uated .F i na lly som e app licati ons usi ng t he nove l deep U V l aser produced by K BBF crysta l dev ice w ere i ntro duced .Key w ords :non linea r optical c rysta;l c rysta l g row th ;deepUV l aser 1 前 言随着193n m 光刻技术和微﹑纳米精密激光加工及光电子能谱仪的发展,对200n m 以下相干光源的需求越来越迫切。

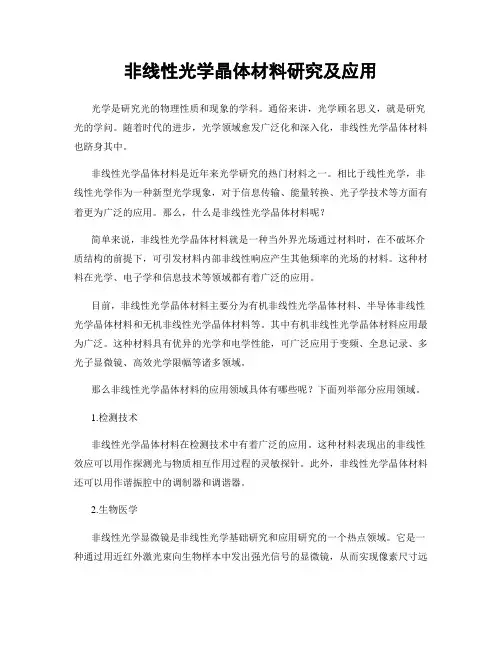

非线性光学晶体材料研究及应用光学是研究光的物理性质和现象的学科。

通俗来讲，光学顾名思义，就是研究光的学问。

随着时代的进步，光学领域愈发广泛化和深入化，非线性光学晶体材料也跻身其中。

非线性光学晶体材料是近年来光学研究的热门材料之一。

相比于线性光学，非线性光学作为一种新型光学现象，对于信息传输、能量转换、光子学技术等方面有着更为广泛的应用。

那么，什么是非线性光学晶体材料呢？简单来说，非线性光学晶体材料就是一种当外界光场通过材料时，在不破坏介质结构的前提下，可引发材料内部非线性响应产生其他频率的光场的材料。

这种材料在光学、电子学和信息技术等领域都有着广泛的应用。

目前，非线性光学晶体材料主要分为有机非线性光学晶体材料、半导体非线性光学晶体材料和无机非线性光学晶体材料等。

其中有机非线性光学晶体材料应用最为广泛。

这种材料具有优异的光学和电学性能，可广泛应用于变频、全息记录、多光子显微镜、高效光学限幅等诸多领域。

那么非线性光学晶体材料的应用领域具体有哪些呢？下面列举部分应用领域。

1.检测技术非线性光学晶体材料在检测技术中有着广泛的应用。

这种材料表现出的非线性效应可以用作探测光与物质相互作用过程的灵敏探针。

此外，非线性光学晶体材料还可以用作谐振腔中的调制器和调谐器。

2.生物医学非线性光学显微镜是非线性光学基础研究和应用研究的一个热点领域。

它是一种通过用近红外激光束向生物样本中发出强光信号的显微镜，从而实现像素尺寸远小于现有技术限制的分辨率。

这种分辨率对于生物医学的研究有着重要的意义。

而非线性光学晶体材料在非线性光学显微术中被广泛应用。

3.光子学技术光子学技术是非线性光学晶体材料的另一个热门应用领域。

由于非线性光学晶体材料的高分子链条比较松散，易于吸收和释放辐射，因此可作为光子学技术中的光源、探测器、调制器等。

此外，非线性光学晶体材料还可以应用于非线性光纤通信的增益介质和光谱过滤器等。

总之，在当前的大环境下，非线性光学晶体材料是科技领域中一个十分特别的材料。

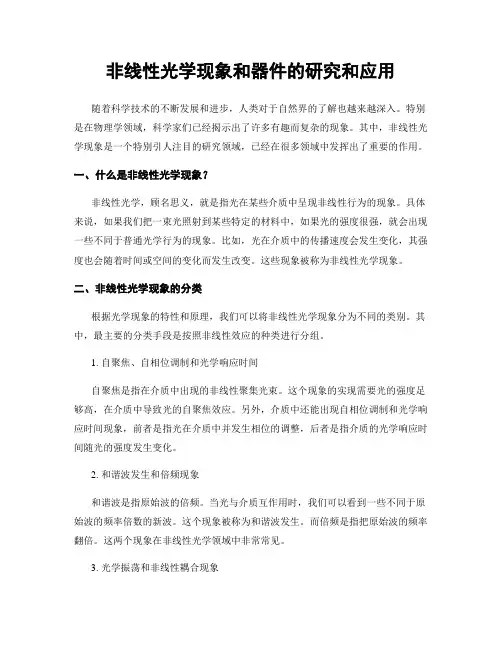

非线性光学现象和器件的研究和应用随着科学技术的不断发展和进步，人类对于自然界的了解也越来越深入。

特别是在物理学领域，科学家们已经揭示出了许多有趣而复杂的现象。

其中，非线性光学现象是一个特别引人注目的研究领域，已经在很多领域中发挥出了重要的作用。

一、什么是非线性光学现象？非线性光学，顾名思义，就是指光在某些介质中呈现非线性行为的现象。

具体来说，如果我们把一束光照射到某些特定的材料中，如果光的强度很强，就会出现一些不同于普通光学行为的现象。

比如，光在介质中的传播速度会发生变化，其强度也会随着时间或空间的变化而发生改变。

这些现象被称为非线性光学现象。

二、非线性光学现象的分类根据光学现象的特性和原理，我们可以将非线性光学现象分为不同的类别。

其中，最主要的分类手段是按照非线性效应的种类进行分组。

1. 自聚焦、自相位调制和光学响应时间自聚焦是指在介质中出现的非线性聚集光束。

这个现象的实现需要光的强度足够高，在介质中导致光的自聚焦效应。

另外，介质中还能出现自相位调制和光学响应时间现象，前者是指光在介质中并发生相位的调整，后者是指介质的光学响应时间随光的强度发生变化。

2. 和谐波发生和倍频现象和谐波是指原始波的倍频。

当光与介质互作用时，我们可以看到一些不同于原始波的频率倍数的新波。

这个现象被称为和谐波发生。

而倍频是指把原始波的频率翻倍。

这两个现象在非线性光学领域中非常常见。

3. 光学振荡和非线性耦合现象非线性材料中还能够实现在介质中出现光学振荡和非线性耦合现象。

前者是指光在介质中的干涉效果，后者是指不同频率的光波之间互相干扰的非线性效应。

三、非线性光学器件的应用非线性光学现象已经在许多领域中得到应用，这些应用包括通讯、光学计算、光存储以及成像等。

下面我们将分别介绍这些非线性光学器件的应用。

1. 光电源非线性光学现象在光电源中的应用已经变得非常普遍。

光电源是一种能够产生光电子效应的器件。

这些器件通常是基于半导体材料制造的，具有良好的非线性性质。

无机紫外非线性光学晶体材料的研究进展摘要：紫外（ＵＶ）（λ＜４００ｎｍ）非线性光学（ＮＬＯ）晶体材料，是全固态紫外激光器的核心部件，在许多新兴科学技术应用中具有独一无二的作用，广泛应用于光刻、光电谱图、激光光谱、生物物理以及激光药学等领域，被誉为光电行业的“芯片”．因此，亟需发展新的高性能ＵＶＮＬＯ材料来突破目前的性能壁垒．本文对无机紫外非线性光学晶体材料的研究进展进行分析，以供参考。

关键词：紫外非线性光学材料；功能基团；硼酸盐引言非线性光学材料,特别是无机紫外(λ<200纳米)领域,一直是材料科学的热点。

研究新材料的理论计算方法可以减少传统材料合成的不确定性,缩短实验周期,降低实验成本。

随着计算机、工作站和服务器性能的提高,基于计算机数值模拟的材料设计研究正在成为加速新材料开发过程的更有效方法。

基于先前对一系列非线性光学晶体结构特性的研究,人工养蜂算法首次预测了四种双折射率约为0.085的NaBeBO3结构。

其性能的初步评价原理表明,P63/m的切削侧比商用α-BaB2O4晶体低20nm;P-6相频率的增加与KH2PO4相当,而其结构显示出优异的生长特性;NaBeBO3可以用作无机紫外光学材料的替代品,具有潜在的应用。

1无机紫外NLO晶体的发展历程同位素具有丰富的化学结构,B原子可作为BO3和BO4两种编码方式使用,并进一步聚合成一维链、二维层和三维网,使同位素具有丰富的晶体结构。

因此,同位素是设计合成新型无机紫外线晶体材料NLO的首选系统。

基于阴离子群理论,BO3平面元件具有不对称的电子云分布,具有较大的微极化系数。

BO3平面元件的平行布置有利于获得较大的频率延伸效果和双折射率,这两个参数直接决定了材料激光转换效率和波长范围对应用频率的直接延伸。

在此基础上,陈尚田提出以BO3为主要结构单元,通过引入BeO3F四极元素来消除“悬挂式钥匙”,探索NLO无机紫外线晶体的新途径。

随后发现了RbBe2BO3F2(RBBF)和CsBe2BO3F2(CBBF)晶体。

非线性光学晶体在激光器中的应用前景引言激光器作为一种重要的光学器件，已经广泛应用于科学研究、医疗诊断、通信、材料加工等众多领域。

随着科学技术的不断发展，人们对激光器的性能要求也越来越高，特别是光学器件的非线性效应对激光器的性能提升起着关键作用。

本文将讨论非线性光学晶体在激光器中的应用前景。

1.非线性光学晶体的基本原理非线性光学晶体是一类具有非线性光学效应的晶体材料，其内部存在着非线性极化现象，即当晶体内的光场强度较高时，晶体极化强度与光场强度的关系不再是线性关系，而是呈现出非线性关系。

常见的非线性光学效应包括二次谐波产生、三次谐波产生、光参量振荡等。

2.非线性光学晶体在激光器中的应用2.1 高效率频率倍增非线性光学晶体可以将激光器发出的基频光转化为二次谐波光，从而实现频率倍增。

这种应用方式可以实现激光器输出频率的可控调节，使得激光器在不同领域的应用更加灵活多样。

同时，通过选择合适的非线性光学晶体材料，可以实现高效率的频率倍增，提高激光器的输出功率。

2.2 光学参量振荡非线性光学晶体还可以实现光学参量振荡，即在晶体中产生两个不同频率的激光光束。

这种应用方式可以实现光谱范围的扩展，使激光器能够在更广泛的频率范围内工作。

同时，光学参量振荡还可以用于激光器的频率锁定和频率稳定，提高激光器的输出稳定性。

2.3 光学调制非线性光学晶体可用于光学调制，即利用非线性效应调制激光的幅度、相位或频率。

这种应用方式可以实现激光信号的调制和调制的速度控制，从而扩展激光器的应用范围。

此外，利用非线性光学晶体的光学调制效应，还可以实现激光器在光通信、光存储等领域中的应用，提供高速、高容量的数据传输和存储。

3.非线性光学晶体的发展趋势3.1 新的非线性光学晶体材料的开发当前已有许多常见的非线性光学晶体材料，例如，锂飞石、BBO、KTP等。

然而，这些晶体材料在某些特定波段和功率密度下会出现一些限制，如热效应和损伤阈值。

因此，未来的发展趋势之一是开发新的非线性光学晶体材料，以克服这些限制，提高非线性效应的利用效率。
