SCADA的网络架构思路

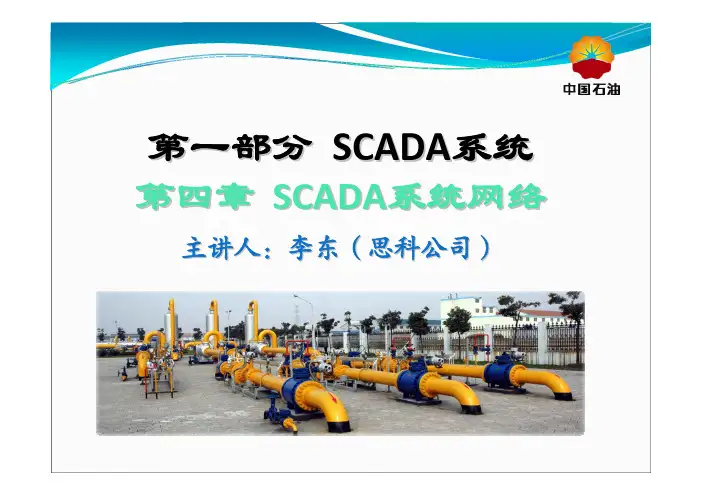

主讲人：李东（思科公司）第一部分SCADA 系统第四章SCADA 系统网络提纲1、网络基础知识2、SCADA网络现状介绍3、SCADA网络典型配置4、SCADA网络设备选型5、思科工业无线解决方案1、网络基础知识1.1 网络基础知识1.2热备份路由协议HSRP1.3路由协议基本原理1.4 动态路由协议介绍及EIGRP第一章计算机网络网络基础知识∙第一节计算机网络发展过程∙第二节计算机网络定义和功能∙第三节计算机网络组成和结构∙第四节计算机网络类型∙第五节计算机网络协议标准化第一节计算机网络发展过程计算机网络的发展过程是计算机与通信（C&C, Computerand Communication）的融合过程。

计算机网络的发展过程经历了60年代萌芽，70年代兴起，70年代中期到80年代发展和网络互连，90年代网络计算和国际互连网等几个过程。

第二节计算机网络的基本概念不同的计算机网络是为不同的目的需求而设计和组建的，它们所提供的服务和功能也有所不同。

下面列举了计算机网络可能提供的一些功能：1、数据通信终端与计算机、计算机与计算机之间能够进行通信，相互传送数据，从而方便地进行信息收集、处理、交换。

2 、资源共享：用户可以共享计算机网络范围内的系统硬件、软件、数据、信息等各种资源。

3 、网络计算：提供分布处理和均衡计算机负荷的功能，降低软件设计复杂性，提高系统效率。

第三节计算机网络组成和结构计算机网络从其构成的软硬件可以分为传输/交换设备、用户设备和网络软件。

传输/交换设备：线路设备、互连设备。

传输设备一般包括双绞线、同轴电缆和光纤等。

交换设备一般包括网桥、中继器、网关、交换机和路由器等。

∙用户设备：主机、终端、服务器。

∙网络软件：网络操作系统、网络协议软件、用户程序。

第四节计算机网络类型按地域范围分类从计算机系统之间互连距离和网络分布地域范围角度来看，分为三类。

y 局域网LAN ，约1千米；y 城域网MAN ，约10千米；y 广域网WAN ，约100千米以上。

油气管道SCADA系统调控业务应用接入的通信网络拓扑设计1. 简介油气管道SCADA（Supervisory Control and Data Acquisition）系统是一个关键的监测和控制系统，用于实时监测和控制油气管道运行状态。

而为了实现SCADA 系统的调控业务应用接入，一个稳定、可靠、高效的通信网络拓扑设计是必不可少的。

2. 拓扑设计原则在设计油气管道SCADA系统的通信网络拓扑时，应遵循以下原则：2.1 可靠性：通信网络应具备高可靠性，确保数据的准确传输和实时监测。

为了实现这一点，可以考虑使用冗余路径、备用链路和自动切换功能，以防止断电、网络故障或其他意外事件导致的数据丢失或传输延迟。

2.2 安全性：油气管道是关键的国家基础设施，因此通信网络的安全性至关重要。

通信网络应采用先进的安全措施，如防火墙、入侵检测系统和加密技术，以保护数据的机密性和完整性。

2.3 灵活性：通信网络应具备一定的灵活性，以适应未来的扩展和升级需求。

设计时可以考虑使用模块化结构和可扩展性的设备，以便随着业务的增长和技术的变革进行适应和升级。

3. 通信网络拓扑设计通信网络拓扑是指各通信设备之间的物理或逻辑连接方式。

在油气管道SCADA系统中，可以考虑以下几种常见的网络拓扑设计：3.1 星型拓扑星型拓扑是最常见的网络拓扑之一，它以一个中心节点作为集线器来连接各个节点。

在油气管道SCADA系统中，可以将集线器与数据中心或控制中心相连，然后再将各个终端设备连接到集线器上，由集线器进行数据的收集和分发。

这种拓扑结构简单、易于维护，适用于规模较小的SCADA系统。

3.2 环形拓扑环形拓扑将各个节点依次连接成一个环形，每个节点都可以直接与相邻节点通信。

这种拓扑结构在油气管道SCADA系统中具有较好的容错性能，即使某个节点发生故障，其他节点仍然可以正常通信。

但是，环形拓扑需要增加冗余路径和自动切换功能来提高可靠性。

3.3 树型拓扑树型拓扑以一个根节点为中心，将各个节点连接成一棵树状结构。

用的信息。
数据分析
对处理后的数据进行统计分析， 如异常检测、趋势预测等，以辅
助决策。
数据存储
将处理和分析后的数据存储在数 据库中，以供查询和历史数据分
析使用。
03
系统功能实现
数据采集功能实现
采集站点
燃气管网SCADA系统应具备对燃气站点（如燃气源、调压站、阀 门等）的数据进行实时采集的能力。
传感器选择
数据传输系统设计
通信协议
采用可靠、高效的通信协 议，如TCP/IP、UDP等， 确保数据的稳定传输。
数据传输频率
根据监测参数的重要性和 实时性要求，设置不同的 数据传输频率。
数据传输方式
采用无线和有线相结合的 方式，以适应不同的应用 场景。
数据处理与分析系统设计
数据处理
对采集到的数据进行处理，如数 据融合、数据挖掘等，以提取有
软件平台
系统软件采用实时操作系统和数据 库管理系统，保障系统的实时性和 数据的安全性。
数据采集系统设计
01
02
03
感知设备
在燃气管网的关键位置设 置传感器和仪表，用于监 测燃气压力、流量、温度 等参数。
数据采集频率
根据监测参数的重要性和 数据传输频率要求，设置 不同的数据采集频率。
数据预处理
对采集到的数据进行初步 处理，如滤波、去噪、标 准化等，以提高数据质量 。
展望
未来的研究应加强对燃气管网SCADA系统安全性和可靠性的研究，包括数据加 密、访问控制、故障诊断等方面。同时，还应研究更加智能化的算法和应用， 以提高系统的自动化程度和智能化水平。
THANK S感谢观看
问题。
SCADA系统作为一种先进的监 控和数据采集技术，在燃气管网 监控领域具有广泛的应用前景。

优化油气管道SCADA系统调控业务应用接入的网络架构油气管道SCADA（Supervisory Control and Data Acquisition）系统在油气行业中起着至关重要的作用，它负责监测和控制整个管道系统的运行。

为了保证系统的稳定性和可靠性，在进行业务应用接入时，需要优化网络架构。

本文将介绍如何优化油气管道SCADA系统调控业务应用接入的网络架构，以提高系统的性能和安全性。

一、网络架构的优化方案1.引入网络分割技术为了保证油气管道SCADA系统的稳定性，在网络架构中引入网络分割技术是关键。

通过将管道SCADA系统和业务应用分开，可以降低系统的风险。

可以使用虚拟局域网（VLAN）技术将两个网络隔离开来，以确保管道SCADA系统和业务应用之间的隔离。

2.使用安全防护设备为了提高系统的安全性，可以在网络架构中引入安全防护设备，如防火墙和入侵检测系统。

防火墙可以筛选和控制进入和离开系统的流量，并对不符合安全规定的流量进行拦截。

入侵检测系统可以及时发现和阻止潜在的入侵行为，保护系统免受攻击。

3.优化网络带宽为了满足管道SCADA系统和业务应用对网络带宽的需求，需要对网络带宽进行优化。

可以使用带宽管理技术，如流量控制和优先级调度，来合理分配带宽资源。

确保关键任务的实时性和高可靠性，如监测传感器数据和状态信息。

4.建立灾备系统为了提高系统的可用性，建立灾备系统是必要的。

可以建立备份系统，以备主系统出现故障时切换到备份系统。

备份系统应与主系统保持同步，并具备足够的容量来处理系统的运行。

二、网络架构的优势1.提高系统的性能通过引入网络分割技术、使用安全防护设备以及优化网络带宽，可以提高系统的性能。

网络分割技术可以减少网络拥堵和延迟，保证调控业务应用的实时性。

安全防护设备可以降低系统被攻击的风险。

优化网络带宽可以提高数据传输的速度和可靠性。

2.加强系统的安全性通过使用安全防护设备和建立灾备系统，可以加强系统的安全性。
