QJR10-400(315、200、120)/1140(660)Z 矿用隔爆兼本质安全型交流真空软起动器使用说明书使用前请仔细阅读说明书本说明书根据GB9969.1《工业产品使用说明书总则》；GB9969.2《机电产品使用说明书编写规定》的有关规定要求进行编写。
一、概述1、产品特点矿用隔爆型兼本质安全型交流真空软起动器（以下简称软起动器）是机电一体化新技术产品，是一种具有软起动功能的真空电磁起动器。
该产品适用于交流660V、1140V 的电压异步电动机重负荷软起动，在正常运转状态下对电机进行各种保护。
它具有起动电流小，起动速度平稳可靠，保护功能齐全，起动过程胶带无振动，对电网冲击小等优点。
还可以根据现场的实际工况调整，从而减小起动时皮带的张力，降低对皮带带强的要求，进而可以降低皮带机的投资，延长皮带的使用寿命。
该软起动器采用全中文显示、并具有漏电闭锁、断相、过压、欠压、过流、过载、三相不平衡、短路等多种保护功能，并能实时显示输入电压、电流、故障类型等信息。
2、用途及适用范围本软起动器主要用于有甲烷和煤尘爆炸环境的煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等对重负荷的运输设备软起动。
软起动器可以就地、远距离和联机起停控制，额定电压为1140或660伏，频率是50赫兹，额定电流在50～400A范围内的三相异步电机，起动方式可以是软起动，也可以像普通的磁力起动器一样直接带负荷起动。
机壳外有隔离换向开关手柄，可以在电机停车时对电机的转向进行选择，必要时也允许分断电动机。
3、规格额定电压：660V 1140V；额定电流：400A以下。
4、型号的组成及含意Q J R 10- □ / □ Z直起额定电压V额定电流A设计代号软起动隔爆兼本质安全起动器5、执行标准GB3836-2000；《爆炸性气体环境用电气设备》MT/943-2005《矿用低压交流软起动器》Q/RXB 10-2009《QJR10-400(315、200、120)/1140（660）Z矿用隔爆型兼本质安全型交流真空软起动器》6、软起动器的防爆型式矿用隔爆兼本质安全型；防爆标志为：Exd［ib］I。
矿用隔爆型可控硅充电机订货技术规格书编制人：审核：副总：1、总则1.1 本文件适用于煤矿井下矿用隔爆型可控硅充电机，它提出了该设备的功能设计、制造、结构、性能、安装和调试等方面的技术要求。
1.2 本技术规格书所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，卖方须按本技术规格书和相关相关标准、规程、规范等提供高质量的功能齐全的优质产品及其相应服务。
对国家有关安全、健康、环保等强制性标准，必须满足其要求。
1.3 卖方应保证提供符合本技术规格书和有关最新工业标准的高质量产品。
要求设备是成熟可靠、技术先进、安全经济的设备产品，且已有相同规格的合同设备制造、运行的成功经验，而不是试制品。
1.4 如卖方对本招标技术规格书提出异议，不管多么微小，都将在投标书异议表中清楚地表示。
如卖方没有对招标技术规格书提出异议，则可认为卖方完全接受和同意招标技术规格书的要求。
1.5 卖方执行本规格书所列要求、标准。
本规格书中未提及的内容均满足或优于本规格书所列的国家标准、行业标准和有关国际标准。
本规格书所使用的标准，如遇到与卖方所执行的标准不一致时，按较高的标准执行。
卖方在设备设计、制造、结构、性能、安装和调试等方面所涉及的各项规程、规范和标准遵循现行最新标准的版本。
1.6 卖方所提供的设计、设备和相关文件应使用国际单位制(SI)，技术规格书采用中文版本。
1.7 卖方提交的文件和资料，包括与项目有关事宜联系的所有来往函电，以及技术服务、技术培训时所使用的工作语言均应使用中文。
1.8 在签订订货合同之后，买方有权对本订货技术文件提出补充要求和修改，卖方应允诺予以配合，具体项目和条件由双方商定。
1.9 设备采用的专利及涉及到的全部费用均被认为已包含在合同报价中，卖方保证买方不承担有关专利技术的一切责任，且设备合同价不变。
1.10 卖方对整套设备及配套辅助系统负有全责，包括分包（或采购）的产品。
矿用隔爆型可控硅充电机技术要求矿用隔爆型可控硅充电机是一种专门用于矿井内充电的设备。
由于矿井内存在爆炸危险性，在设计和制造矿用隔爆型可控硅充电机时需要满足一系列技术要求，以确保充电过程的安全可靠。
下面是对矿用隔爆型可控硅充电机技术要求的详细介绍。
1.隔爆性能要求：矿用隔爆型可控硅充电机必须具备良好的隔爆性能，以防止充电过程中的火花引发爆炸。
它的设计和制造必须符合国家相关隔爆标准，如GB3836系列等。
充电机的外壳、控制面板、电路板和连接器等组成部分都必须符合隔爆要求。
2.温度控制：由于充电过程中会产生一定的热量，因此矿用隔爆型可控硅充电机需要具备良好的温度控制能力，以防止过热引发火灾。
它应该配备温度传感器和相应的控制电路，可以实时监测温度，并在温度过高时自动停止充电。
3.电池保护功能：矿用隔爆型可控硅充电机需要具备对电池的保护功能，以延长电池寿命和防止电池过充、过放等现象。
它应该具备电池电压检测功能，能够在电池电压达到设定值时自动停止充电，以防止电池过充。
同时，它还应该具备欠压保护功能，能够在电池电压低于设定值时自动停止充电，以防止电池过放。
4.充电效率和功率因数：矿用隔爆型可控硅充电机应该具备高效的充电效率和良好的功率因数。
高效的充电效率可以减少能量浪费，提高电池充电速度。
良好的功率因数可以减少谐波和电网污染，提高充电机的整体性能。
5.充电电流控制和稳定性：矿用隔爆型可控硅充电机应该具备充电电流可控的能力，以满足不同电池的充电需求。
它应该具备电流传感器和相应的控制电路，能够实时监测充电电流，并按照设定值进行控制。
同时，充电机的稳定性也是十分重要的，它应该具备稳定的输出电压和电流，以确保充电过程的可靠性和一致性。
总结起来，矿用隔爆型可控硅充电机在设计和制造时需要满足隔爆要求、具备良好的温度控制能力、具备电池保护功能、具备高效的充电效率和良好的功率因数、具备充电电流控制和稳定性等技术要求。
只有满足这些要求，充电机才能在矿井中安全可靠地进行充电操作。

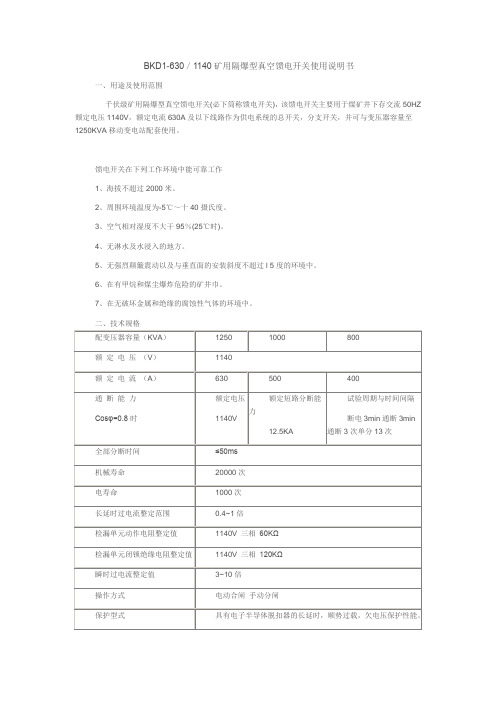

BKD1-630／1140矿用隔爆型真空馈电开关使用说明书一、用途及使用范围千伏级矿用隔爆型真空馈电开关(必下筒称馈电开关)，该馈电开关主要用于煤矿井下存交流50HZ 颓定电压1140V，额定电流630A及以下线路作为供电系统的总开关，分支开关，并可与变压器容量至1250KVA移动变电站配套使用。
馈电开关在下列工作环境中能可靠工作1、海拔不超过2000米。
2、周围环境温度为-5℃～十40摄氏度。
3、空气相对湿度不大干95％(25℃时)。
4、无淋水及水浸入的地方。
5、无强烈颠簸震动以及与垂直面的安装斜度不超过l 5度的环境中。
6、在有甲烷和煤尘爆炸危险的矿井巾。
7、在无破坏金属和绝缘的腐蚀性气体的环境中。
二、技术规格三、外型及安装尺寸如图所示四、结构与概述1、本壳体采用钢板焊接加工而成，前门为平面止口式，可用凸轮手柄机构灵活提起使之移出止口限位范围，并可围绕铰链转动至完全打开位置。
前门与隔离开关手柄设有可靠的机械联锁装置，保证当馈电开关处于断开位置时，门盖方能打开，门盖打开后，以正常的操作方式不能使馈电开关关合。
2、前门上部设有电压表、电流表、KΩ表。
中部设有漏电、分闸、合闸、闭锁、短路、过载、检测指示灯。
下部设有复位、自检、试验、合闸按钮。
壳体右侧设有隔离开关手柄及分闸按钮。
3、壳体上部是钢板焊接而成的隔爆接线箱，接线箱的两侧各有两个电力电缆引出装置，正面有两个控制电缆引出装置，并具有喇叭型压紧蛘母，橡胶密封圈和金属垫圈，以保证电缆引出时起到密封作用。
4、壳体内有630A真空断路器，电源变压器，半导体脱扣器等电器元件。
真空断路器、半导体脱扣器等器元件，均装在可沿导轨移动的滑车上。
主回路和控制回路，三相导电排采用插接式的结构，可方便地将滑车拉出壳体，并断开电源，对用户检修和更换电器元件十分方便。
滑车和插接式结构是该馈电开关设计方面的一大结构特点，在国内同类产品属最先进的结构型式。
五、电气原理馈电开关的电气线路主要由主回路、控制电路、保护电路三大部分组成．l 、主回路是通过630A真空断路器A、B、C三相真空管的接通与分断来完成的，电源侧和负荷侧由接接式的导电铜排连接。
中国驰名商标QJZ系列多回路组合开关使用说明手册QJZ-4×400/1140(660) □QJZ-1600/1140(660)-6 □QJZ-1600/1140(660)-8 □QJZ-2000/1140(660)-9 □QJZ-2000/1140(660)-10 □QJZ-2000/1140(660)-11 □QJZ-2000/1140(660)-12 □中国●电光防爆电气有限公司前言欢迎使用QJZ系列矿用隔爆兼本质安全型组合开关。
本说明书介绍了1140V(660)组合开关的特点和性能，以及应用范围等内容。
组合开关的操作务必在获得了用户主管部门的授权和仔细阅读了本说明书及《使用手册》后方可进行。
本起动器所用保护装置的一些重要操作，如定值修改等，平均设有授权密码，请用户注意，如不按本说明书及使用的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的技术问题，请向厂家咨询。
警告：用户在使用时必须按说明书及使用手册的要求操作严禁带电开盖，严禁损伤防爆面！注意事项★★★★安装使用前，完整阅读使用手册。
★★★★禁止随意插拔光纤线插头，保持光纤线插头、座整洁。
★★★★禁止随意停止所设定的逻辑功能，如需停止只有在所设定的逻辑功能完全启动后才能停止。
★★★★如无特殊情况，请勿带载操作隔离手柄。
★★★★与负载连接时注意相序，避免由于相序错误造成事故。
★★★★首次使用该设备时，断开主回路隔离换向开关用控制回路进行人员培训、和熟悉该设备。
用途此设备只能根据“工作环境”章节的应用说明才能使用。
任何不遵从以上说明的使用都被看作非正确的。
我们声明对非正确使用设备而造成的任何损害不承担任何责任。
特别指出，正确的使用是指遵从所有的操作指导。
在一定期限内要做所有规定的测试和维护工作。
保证和责任对于由以下原因而造成的人身和财产损失，我们不承诺任何保证和承担任何责任。
※没被授权使用※不正确的安装、使用、操作、维护※未经允许擅自改变设备结构※非厂家进行的结构改变※不遵从技术信息※没有经过厂家授权非正确使用及维修备件或附件※不可抗拒力影响※没有完全遵照“安全操作”说明使用※在对设备进行操作时必须遵从使用手册。
隔爆型常规充电装置使用说明书（在使用本装置前，请详细阅读此说明书）1概述1.1产品特点该装置将隔爆磁力起动器整合于箱内，现场不用外接。
触发控制电路数字化，自动识别三相电源相序，用户可任意连接三相电源，使安装使用非常方便。
各种保护采用数字式控制，精确、可靠。
1.2用途和适用范围本充电装置是专供煤矿井下电机车蓄电池充电用的，它安装于特制的隔爆箱内，使装置与外部完全隔离，装置内部所产生的火花不能传到周围空气中去，可在具有瓦斯和超瓦斯环境中广泛使用，对2.5吨、5吨、8吨等电机车蓄电池进行充电，常见蓄电池型号如下：a)70只140V DG—440的8吨900轨距电机车蓄电池组；b)55只110V DG—440的8吨600轨距电机车蓄电池组；c)45只 90V DG—330的5吨600轨距电机车蓄电池组；d)24只 48V DG—330的2.5吨600轨距电机车蓄电池组；e)其它与上述蓄电池容量相近，电化学特性相同及额定电压140V以下的非标准电机车蓄电池组（2吨、3吨、4吨）。
1.3产品型号Z B C —90 / 190额定输出电压额定输出电流充电机隔爆装置1.4使用环境条件：a)海拔高度不超过1000米；b)周围环境温度不高于40℃；c)周围空气相对湿度不大于98%；d)有甲烷混合气体爆炸环境矿井充电室内；e)无强烈颠簸振动；f)安装斜度不超过5%;1.5工作条件a)三相380V或660V电源；b)电源电压波动范围±10%；c)三相中性点不接地系统；c)与装置匹配的负载（蓄电池）；2结构特征与工作原理2.1结构特征该装置为箱式壳体，外壳由钢板焊接而成，箱体左、右及后侧由特制的波纹板组成，即增加了散热面积又提高了箱体强度。
箱体由主隔爆腔和接线箱组成，主箱下面设有可移动的小车，车上装有整流变压器、电抗器、整流元件及控制元件等，上面仪表架上装有仪表、按钮、指示灯等。
2.2工作原理a)主回路采用三相半控桥式可控硅整流电路。
⼭东⼀统KBZ-400（1140V）说明书KBZ—400/1140 (A)矿⽤隔爆型真空馈电开关使⽤说明书⼭东⼀统电器有限公司⼆○○七年四⽉⼗⼀⽇使⽤前请认真阅读使⽤说明书!1、概述1.1、⽤途、特点和适⽤范围KBZ—400/1140 (A)矿⽤隔爆型真空馈电开关（以下简称为馈电开关）适⽤于煤矿井下和其它周围介质中含有甲烷或煤尘混合物的爆炸性⽓体环境中，在交流50赫兹、额定电压1140V、额定电流400A，三相中性点不接地的供电系统中。
采⽤了先进的DSP微处理器和⼤容量新型芯⽚进⾏双芯⽚⼯作，配以⾼精度的数据处理及先进的保护算法，保护精度⾼，反应速度快。
能完成漏电闭锁、漏电保护、选择性漏电保护、⽋压、过压、三相不平衡、过载，短路（分为相敏短路保护、电流幅值保护两类）、断相、风电闭锁、远⽅分励等多种保护功能。
1.2、产品特点：该馈电开关是将⽬前矿⽤隔爆型馈电开关所有保护汇集⼀起的智能真空馈电开关。
特别是相敏短路保护整定值能⽐按《煤矿井下低压电⽹短路保护装置的整定细则》整定的短路保护整定值降低40％，从⽽提⾼可靠动作系数；在可靠动作系数不变的情况下，可增长供电距离、降低供电电缆的截⾯。
采⽤438汉字字符液晶显⽰器，配合菜单式⼈机交互界⾯，操作直观简便。
运⾏时实时显⽰当前时间、三相电流和电⽹电压、有功功率、功率因数、绝缘电阻、总开关或分开关、运⾏状态（合/分闸）及故障信息，显⽰信息极为丰富。
各项保护功能参数均可以通过菜单选择调整，适⽤范围⼴，保护精度⾼。
具有“记忆”功能。
每次调整的各项保护功能参数均记忆保存，下次上电或系统复位时⾃动提取上⼀次设定的参数。
⽽且，保护器还能记忆故障信息，可记录最多50次的详细故障（包括故障类型、故障线电压、故障电流、故障时间、故障电阻等），及最多9999次的累计故障跳闸次数、最多9999⼩时的累计合闸时间，最多9999999999度的电度。
可以通过菜单调出来显⽰。
⽅便维护。
1 用途KBZ-800/1140矿用隔爆型馈电开关（以下简称开关）主要适用于煤矿井下综采工作面，在交流50HZ ，额定电压1140V ，额定电流800A 及以下线路中作为低压供电系统的总开关。
开关内装有照明供电装置，是组合式馈电开关 。
开关的127V 照明供电系统有过载、过流、漏电闭锁和漏电保护。
1140V 系统有过流、过载、断相、相不平衡、漏电闭锁、漏电、轻漏电报警、过欠压等保护。
当发生以上故障时能自动断电，并发出故障显示。
开关还具有远控分闸、自动合闸、瓦斯超限分闸、机组锁面溜、照明灯锁面溜、闪灯信号等功能。
2 使用环境条件a) 海拔高度不超过2000m ； b) 环境温度：-5°C ～+40°C ；c) 空气相对湿度不大于95%（+25°C ）； d) 在有沼气和爆炸性混合物的矿井中； e) 无显著摇动和剧烈冲击振动的环境； f) 与水平安装倾斜度不超过15°； g) 在无破坏绝缘的气体和蒸气的环境中； h) 无滴水及水浸入、能防止雨雪的场所。
3 规格、型号的组成及其代表意义 K B Z 1 - 800 / 11404 开关技术参数 4.1 额定电压主回路1140V 合闸电机回路220V 过欠压继电器回路220V 照明回路127V 控制回路42V外形尺寸：2400×783×946 重量：1.2 t 4.2 主回路额定电流800A ，照明变压器容量2000V A 。
额定电流800A 额定电压1140V4.4主回路装有过流过载断相保护组件-F513（GLB-3）动作特性见表2、3。
表2表44.5 主回路漏电保护组件-F516（LDB—1）用于1140V系统进行绝缘监视保护，特性见表5。
4.6 主回路漏电闭锁组件-F514（LBS—1）用于开关未合闸时负荷侧不带电的情况下对负荷侧进行绝缘监测，此时如负荷侧绝缘水平低于动作值时，对开关进行闭锁，使其不能合闸送电。
ZBC-90/280矿用隔爆型可控硅充电机使用说明书安装、使用产品前请阅读使用说明书湘潭市电机车厂有限公司2011年4月一、产品型号、名称1.1 型号及含义：Z B C －90 /280额定直流电压280（V）额定直流电流90（A）充电机隔爆型整流1.2产品名称： 矿用隔爆型可控硅充电机。
2产品用途及适用范围2.1产品用途：本产品适用于有爆炸性气体混合物的煤矿井下，作为电机车的蓄电池充电之用。
2.2适用范围：a)海拔不超过1000mb)温度不超过+40℃,不低于-20℃c)最湿月的月平均最大相对湿度不超过95％（同时该月平均最低温度为+25℃）d)有爆炸性气体混合物的煤矿井下及无足以腐蚀金属和破坏绝缘的蒸汽及气体的环境中e)须能防止水和液体浸入的地方f)无剧烈冲击和振动的地方，且其安装倾斜度不大于5°二、主要技术性能1.本产品按照QB/SL ZBC 001-2009《矿用隔爆型可控硅充电机》及MT/T661-1997《煤矿井下电器设备通用技术条件》设计制造。
产品为矿用隔爆型，其防爆标志为“Exd I”。
2.充电机交流输入、直流输出参数见表1。
表1型号交流输入直流输出负载相数电压额定电流额定电压（V）电压调整范围（V）机车粘重（T）蓄电池型号规格电池电压（V）ZBC-90/280 3 1140V660V380V90A280 140-280 12 D560KT 192210 110-190 8 D440KT144140190 100-190 8 D440KT132110120 60-120 5 D385KT 9072 40-72 2.5 D330KT 483.额定输入交流电压：三相50Hz,380V（660）或660V（1140）供电中性点不接地系统，电压波动不超过±10％。
4.额定输出直流电压：24-280V5.额定输出直流电流：0-90A6.产品的负载等级：I 级，7.整流线路：三相半控桥8.稳流精度：电网电压波动±10％内，输出电流精度不超过±5％9.冷却方式：空气自冷。
10.电气原理图接线图参见附图1、图2。
11.总重： 950Kg.三、结构特征：（参见附图3）充电机采用圆筒式结构，具有体积小、重量轻，移动、检修方便等特点，它由三个隔爆空腔组成：顶部的控制箱内装有仪表、信号灯和控制板等，使用时怕热的的元件装在里面提高了安全性和稳定性。
侧面接线盒中有输入输出接线端子，下部装有600mm或900mm轨距可以移动的轮对。
中部圆筒空腔里面装有可控硅、变压器等功率器件。
本机采用了三只可控硅，三只整流管组成的三相半控桥整流线路，利用恒流充电原理采用单片微机控制，稳定性好。
四、电路及工作原理：充电机工作原理：三相380V（660）或660V（1140）电源经输入电源开关及交流接触器给整流变压器原边供电，整流变压器付边输出电压经熔断器和三相半控整流桥整流后交流电变成直流电，输出给蓄电池充电。
控制电路是将电流给定值和电流反馈值同时加到触发板输入端进行比较运算，通过调节触发器的移相脉冲角度从而控制可控硅的导通角度，使直流输出电流随给定值变化，并保证了输出的稳定性。
五、安装及使用安装程序：1.用户需将三相380V（660）或者660V（1140）交流电对应接入充电机的接线盒内交流电源输入端子，接线盒内直流输出正负极接线柱通过电缆分别接蓄电池的正负极防爆插销内，具体位置见盒内接线铭牌。
2.设备运到现场，应在井上检查外观是否有异常现象，然后开盖检查各紧固件以及接线有无因运输造成松动、脱落、碰损等现象。
3.检查各隔爆面有无损坏，然后清除多余的防锈油，达到防锈目的即可。
4.安装完毕后紧固所有螺栓，检查各隔爆面间隙尺寸是否符合规定，以防传爆。
5.确认输入电源是380V还是660V（1140V），产品出厂时变压器原边进线一般接在“380V”的接头上，若是660V（1140V）变压器原边引线接具体接法：打开充电机腔体见充电机线路板上的图例说明。
6.ZBC-90/280型充电机可以给2.5-12T电机车蓄电池充电（充电机吨位根据订货要求出厂时已经定好不能更改除多吨位充电机外），充电具体接线方式为以下几点：a)打开充电机接线盒将输出正负极接线端子连接至充电电缆。
b)接好线后将接线盒盖好螺钉紧固，检查弹性密封圈是否压紧，把不用的出线口堵好。
c)将充电机“+”“—”电缆与蓄电池正负极“+”“—”接好，注意正负极极性“+” “—”不能接错，否则会发生不可预料的事故！！！！使用方法:1.产品使用前，应检查紧固件是否松动，电器元件是否完好无损坏。
2.将调节手轮逆时钟调至零位置。
严禁将调节手轮调至最大后直接开机，否则很容易烧坏充电机内的快速熔断器和整流器件。
3.将交流输入电源线接至隔爆磁力启动器上。
4.接上蓄电池，注意接线要正确。
5.将隔爆磁力启动器手柄扳至合闸位置，充电机接通电源这时数显电压表应显示蓄电池剩余电压，若没有显示应查明原因后再送电。
6.旋转吨位选择开关（见下图）选择充电机合适的吨位（此功能仅限于有此功能充电机，注意选择充电机吨位一定要在关机状态下选择），按启动钮。
7.调节手轮顺时钟方向慢慢旋转，这时数显电流表显示当前电流值，调整到所需电流值即可。
六、停机1.蓄电池充足电后即可停机。
2.将调节手轮逆时钟方向旋转到零位。
3.按下停止按钮，充电机停止工作。
如果长时间停用充电机应将隔爆磁力启动器手柄扳回到中间位置，断掉充电机的电源。
七、注意事项1.隔爆接合面、螺孔必须涂204-1防锈油以防止锈蚀；2.电缆引入装置中必须装弹性密封圈和垫圈，并用压线螺套按要求拧紧；3.接线螺栓接导线时必须按要求拧紧，外壳的紧固螺栓必须拧紧；4.隔爆接合面必须妥为保护，应定期观察隔爆接合面的磨损情况，如有损坏应按GB3836.13的有关规定进行维修，否则会引发安全事故；5.注意随时保持弹性密封圈及绝缘件的良好工作状态，如有损坏应及时更换；八、安全警示1.在使用充电机前，必须仔细阅读使用说明书！2.隔爆面是充电机设备的关键部位，在维修时要注意各部件尺寸间隙及光洁度，不得随意改变和损坏，否则会引发安全事故！3.在充电机不能正常工作和发生故障时，应先切断电源，由专业人员进行检修！九、维修重点1.隔爆开关的维修检查按所配相应型号磁力启动器说明书进行。
2.隔爆接合面定期清理涂抹防锈油，以防锈蚀破坏防爆性能。
3.定期检查各引出电缆有无损伤，胶质是否老化，发现老化及时更换。
防止影响隔爆性能。
4.充电机主回路中的快速熔断器属于易损件，大电流时很容易损坏因此禁止大电流直接开机充电！5.充电机主回路中的快速熔断器或可控硅、二极管损坏可能会缺相运行，设备噪音显著增大，发热严重应及时更换。
6.本充电机有过流、短路、缺相保护功能，能够自动断电关机，如果开不了机主回路可能有快速熔断器或可控硅、二极管损坏，应查明故障原因处理后方可送电开机。
7.主回路电器元件没有损坏，充电机不能正常工作可能是控制触发板有故障，更换同型号的控制触发板后方可正常工作。
注意触发板接线不要接错要一一对应接好。
十、订货须知1.标明规格、型号、数量和输出电流、电压及输入交流电源电压。
并标明轨距是600mm、762mm、900mm或者雪橇型。
2.质量保证2.1产品整体自到货日起的10个月内，或在此期间充电机运行6个月内，如发生故障经分析其责任属于制造厂的，本公司负责无偿修理或更换。
2.2免责条款：充电机故障经分析其责任不属于制造厂的，本公司负责有偿修理。
由于接线错误烧坏熔断器的，请自行更换熔断器，熔断器不予保修。
十一、易损常用部件清单名称型号厂家备注压敏电阻 20D681K保险管座 5×20（5A） 6套带管和座 启动停止开关 LX19K-B 正泰、德力西 本公司有现货 空开 CDM1-100/BRM3-63 德力西、保定第二电器本公司有现货 分流器 75MV200A 正泰、德力西 本公司有现货 接触器 CJX2-6511/220V 正泰、德力西 本公司有现货 快速熔断器 RS0-200/150A 正泰、德力西 本公司有现货 电流调节电位器 WX112-5W3.3k 本公司有现货 可控硅 KP200/1600 上整海燕 本公司有现货 二极管 ZP200/1600 上整海燕 本公司有现货图1电气原理图图2 接线图图3 外形尺寸图ZBC-90/280矿用隔爆型可控硅充电机厂址：湖南省湘潭市易俗河经济开发区销售热线：0731—57800111 57808111售后服务：0731—57800863邮编：411228网址：邮箱：dianjiche@- 1 -。
