轴心受压构件概念题

《混凝土结构设计原理》第1章概论1.钢筋与混凝土共同工作的基础条件是什么？答：混凝土和钢筋协同工作的原因是：（1）钢筋与混凝土之间产生良好的粘结力，使两者结合为整体；（2）钢筋与混凝土两者之间线膨胀系数几乎相同，两者之间不会发生相对的温度变形使粘结力遭到破坏；（3）设置一定厚度混凝土保护层，混凝土的碱性环境使钢筋不易发生锈蚀，遇到火时不致因钢筋很快软化而导致结构破坏；（4）钢筋在混凝土中有可靠的锚固。

混凝土结构的特点是什么？答：优点——取材容易、合理用材、整体性好、耐久性好、耐火性好可塑性好缺点——自重大、抗裂性差、施工复杂、施工周期长、施工受季节影响、结构隔热隔声性能差、修复加固困难。

第2章钢筋和混凝土的力学性能《规范》规定混凝土强度等级答：混凝土强度等级有C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75 C80 共十四个等级，其中C50以下的为普通混凝土，C50以上的为高强度等级混凝土2.什么叫混凝土徐变？引起徐变的原因有哪些？答：（1）混凝土结构或材料在不变的应力或荷载长期持续作用下，混凝土的变形或应变随时间而缓慢增长的现象称为混凝土的徐变。

（2）内在因素：混凝土的组成成分是影响徐变的内在因素。

水泥用量越多，徐变越大。

水灰比越大，徐变越大。

集料的弹性模量越小徐变就越大。

构件尺寸越小，徐变越大。

环境因素：混凝土养护及使用时的温度是影响徐变的环境因素。

温度越高、湿度越低，徐变就越大。

若采用蒸汽养护则可以减少徐变量的20%-25%。

应力因素：施加初应力的大小和加荷时混凝土的龄期是影响徐变的应力因素。

加荷时混凝土的龄期越长，徐变越小。

加荷龄期相同时，初应力越大，徐变也越大。

3.钢筋冷加工的目的是什么？冷加工方法有哪几种？简述冷拉方法？答：（1）钢筋冷加工目的是为了提高钢筋的强度，以节约钢材。

除冷拉钢筋仍具有明显的屈服点外，其余冷加工钢筋无屈服点或屈服台阶，冷加工钢筋的设计强度提高，而延性大幅度下降。

四．名词解释题：混凝土徐变——在荷载的长期作用下，混凝土的变形将随时间而增加，亦即在应力不变的情况下，混凝土的应变随时间继续增长，这种现象被称为混凝土徐变。

混凝土收缩——在混凝土凝结和硬化的物理化学过程中体积随时间推移而减小的现象称为收缩。

极限状态——是指整个结构构件的一部分或全部超过某一特定状态就不能满足设计规定的某一功能要求时，此特定状态为该功能的极限状态。

结构可靠度——是指结构在规定的时间内，在规定的条件下，完成预定功能的概率。

作用效应——是指结构承受作用后所产生的反应。

整体现浇板——在工地现场搭支架、立模板、配置钢筋，然后就地浇筑混凝土的扳。

配筋率——是指所配置的钢筋截面面积与规定的混凝土截面面积的比值。

绑扎骨架——是将纵向钢筋与横向钢筋通过绑扎而成的空间钢筋骨架。

剪跨比——是一个无量纲常数，用m=M/(Vh0)来表示，此处M和Q分别为剪弯区段中某个竖直截面的弯矩和剪力，h0为截面有效高度。

轴心受压构件——当构件受到位于截面形心的轴向压力作用时，称为轴心受压构件。

稳定系数——是指长柱失稳破坏时的临界承载力与短柱压坏时的轴心力的比值，表示长柱承载力降低的程度。

偏心受压构件——当轴向压力的作用线偏离受压构件的轴线时，称为偏心受压构件。

偏心距——压力的作用点离构件截面形心的距离称为偏心距。

压弯构件——截面上同时承受轴心压力和弯矩的构件称为压弯构件。

轴心受拉构件——当纵向拉力作用线与构件截面形心轴线相重合时，此构件为轴心受拉构件。

偏心受拉构件——当纵向拉力作用线偏离构件截面形心轴线时，或者构件上既作用有拉力，同时又作用有弯矩时，则为偏心受拉构件。

全截面换算截面——是混凝土全截面面积和钢筋的换算面积所组成的截面。

裂缝宽度——是指混凝土构件裂缝的横向尺寸。

抗弯刚度——是指构件截面抵抗弯曲变形的能力。

混凝土结构耐久性——是指混凝土结构在自然环境、使用环境且材料内部因素的作用下，在设计要求的目标使用期内，不需要花费大量资金加固处理而保持安全、使用功能和外观要求的能力。

第三章轴心受力构件承载力问答题参考答案1.简述结构工程中轴心受力构件应用在什么地方？答：当纵向外力N的作用线与构件截面的形心线重合时，称为轴心受力构件。

房屋工程和一般构筑物中，桁架中的受拉腹杆和下弦杆以及圆形储水池的池壁，近似地按轴心受拉构件来设计，以恒载为主的多层建筑的内柱以及屋架的受压腹杆等构件，可近似地按轴心受压构件来设计。

在桥梁工程内中桁架桥中的某些受压腹杆可以按轴心受压构件设计；桁架拱桥的拉杆、桁架桥梁的拉杆和系杆拱桥的系杆等按轴心受拉构件设计。

2.轴心受压构件设计时，如果用高强度钢筋，其设计强度应如何取值？答：纵向受力钢筋一般采用HRB400级、HRB335级和RRB400级，不宜采用高强度钢筋，因为与混凝土共同受压时，不能充分发挥其高强度的作用。

混凝土破坏时的压应变0.002，此时相应的纵筋应力值бs’=E sεs’=200×103×0.002=400 N/mm2；对于HRB400级、HRB335级、HPB235级和RRB400级热扎钢筋已达到屈服强度，对于Ⅳ级和热处理钢筋在计算f y’值时只能取400 N/mm2。

3.轴心受压构件设计时，纵向受力钢筋和箍筋的作用分别是什么？答：纵筋的作用：①与混凝土共同承受压力，提高构件与截面受压承载力；②提高构件的变形能力，改善受压破坏的脆性；③承受可能产生的偏心弯矩、混凝土收缩及温度变化引起的拉应力；④减少混凝土的徐变变形。

横向箍筋的作用：①防止纵向钢筋受力后压屈和固定纵向钢筋位置；②改善构件破坏的脆性；③当采用密排箍筋时还能约束核芯内混凝土，提高其极限变形值。

4.受压构件设计时，《规范》规定最小配筋率和最大配筋率的意义是什么？答：《规范》规定受压构件最小配筋率的目的是改善其脆性特征，避免混凝土突然压溃，能够承受收缩和温度引起的拉应力，并使受压构件具有必要的刚度和抗偶然偏心作用的能力。

考虑到材料对混凝土破坏行为的影响，《规范》规定受压构件最大配筋率的目的为了防止混凝土徐变引起应力重分布产生拉应力和防止施工时钢筋过于拥挤。

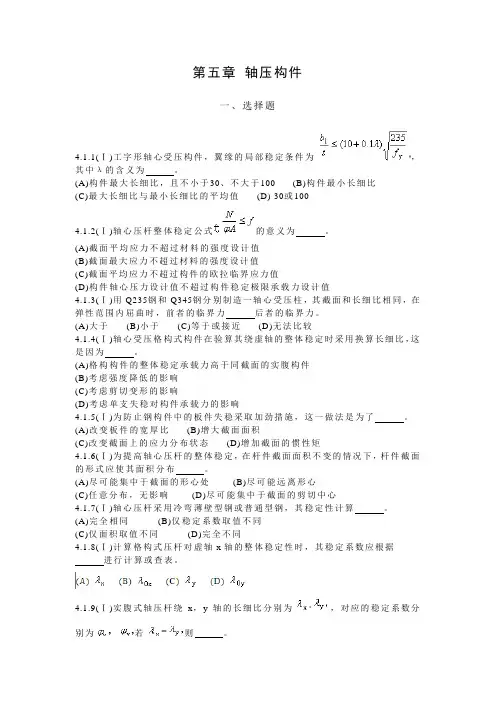

第五章轴压构件一、选择题4.1.1(Ⅰ)工字形轴心受压构件，翼缘的局部稳定条件为，其中λ的含义为。

(A)构件最大长细比，且不小于30、不大于100 (B)构件最小长细比(C)最大长细比与最小长细比的平均值(D) 30或1004.1.2(Ⅰ)轴心压杆整体稳定公式的意义为。

(A)截面平均应力不超过材料的强度设计值(B)截面最大应力不超过材料的强度设计值(C)截面平均应力不超过构件的欧拉临界应力值(D)构件轴心压力设计值不超过构件稳定极限承载力设计值4.1.3(Ⅰ)用Q235钢和Q345钢分别制造一轴心受压柱，其截面和长细比相同，在弹性范围内屈曲时，前者的临界力后者的临界力。

(A)大于(B)小于(C)等于或接近(D)无法比较4.1.4(Ⅰ)轴心受压格构式构件在验算其绕虚轴的整体稳定时采用换算长细比，这是因为。

(A)格构构件的整体稳定承载力高于同截面的实腹构件(B)考虑强度降低的影响(C)考虑剪切变形的影响(D)考虑单支失稳对构件承载力的影响4.1.5(Ⅰ)为防止钢构件中的板件失稳采取加劲措施，这一做法是为了。

(A)改变板件的宽厚比(B)增大截面面积(C)改变截面上的应力分布状态(D)增加截面的惯性矩4.1.6(Ⅰ)为提高轴心压杆的整体稳定，在杆件截面面积不变的情况下，杆件截面的形式应使其面积分布。

(A)尽可能集中于截面的形心处(B)尽可能远离形心(C)任意分布，无影响(D)尽可能集中于截面的剪切中心4.1.7(Ⅰ)轴心压杆采用冷弯薄壁型钢或普通型钢，其稳定性计算。

(A)完全相同(B)仅稳定系数取值不同(C)仅面积取值不同(D)完全不同4.1.8(Ⅰ)计算格构式压杆对虚轴x轴的整体稳定性时，其稳定系数应根据进行计算或查表。

4.1.9(Ⅰ)实腹式轴压杆绕x，y轴的长细比分别为，对应的稳定系数分别为若则。

(D)需要根据稳定性分类判别4.1.10(Ⅰ)双肢格构式轴心受压柱，实轴为x-x轴，虚轴为y-y轴，应根据确定肢件间距离。

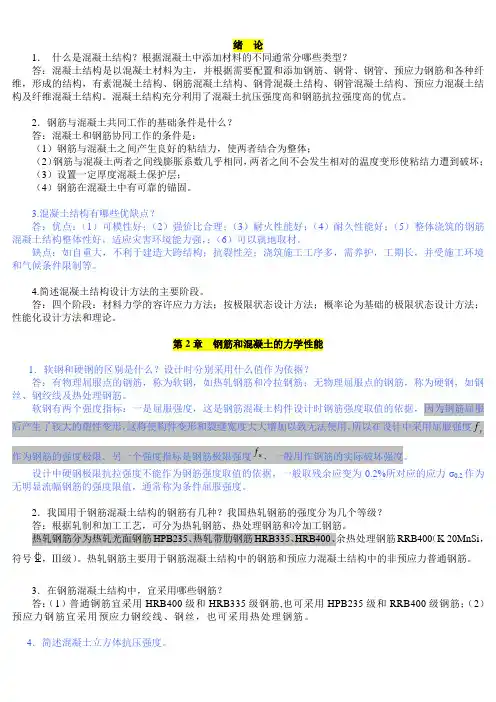

绪论1．什么是混凝土结构？根据混凝土中添加材料的不同通常分哪些类型？答：混凝土结构是以混凝土材料为主，并根据需要配置和添加钢筋、钢骨、钢管、预应力钢筋和各种纤维，形成的结构，有素混凝土结构、钢筋混凝土结构、钢骨混凝土结构、钢管混凝土结构、预应力混凝土结构及纤维混凝土结构。

混凝土结构充分利用了混凝土抗压强度高和钢筋抗拉强度高的优点。

2．钢筋与混凝土共同工作的基础条件是什么？答：混凝土和钢筋协同工作的条件是：（1）钢筋与混凝土之间产生良好的粘结力，使两者结合为整体；（2）钢筋与混凝土两者之间线膨胀系数几乎相同，两者之间不会发生相对的温度变形使粘结力遭到破坏；（3）设置一定厚度混凝土保护层；（4）钢筋在混凝土中有可靠的锚固。

3.混凝土结构有哪些优缺点？答：优点：（1）可模性好；（2）强价比合理；（3）耐火性能好；（4）耐久性能好；（5）整体浇筑的钢筋混凝土结构整体性好，适应灾害环境能力强，；（6）可以就地取材。

缺点：如自重大，不利于建造大跨结构；抗裂性差；浇筑施工工序多，需养护，工期长，并受施工环境和气候条件限制等。

4.简述混凝土结构设计方法的主要阶段。

答：四个阶段：材料力学的容许应力方法；按极限状态设计方法；概率论为基础的极限状态设计方法；性能化设计方法和理论。

第2章钢筋和混凝土的力学性能1．软钢和硬钢的区别是什么？设计时分别采用什么值作为依据？答：有物理屈服点的钢筋，称为软钢，如热轧钢筋和冷拉钢筋；无物理屈服点的钢筋，称为硬钢，如钢丝、钢绞线及热处理钢筋。

软钢有两个强度指标：一是屈服强度，这是钢筋混凝土构件设计时钢筋强度取值的依据，因为钢筋屈服后产生了较大的塑性变形，这将使构件变形和裂缝宽度大大增加以致无法使用，所以在设计中采用屈服强度fyf，一般用作钢筋的实际破坏强度。

作为钢筋的强度极限。

另一个强度指标是钢筋极限强度u设计中硬钢极限抗拉强度不能作为钢筋强度取值的依据，一般取残余应变为0.2%所对应的应力σ0.2作为无明显流幅钢筋的强度限值，通常称为条件屈服强度。

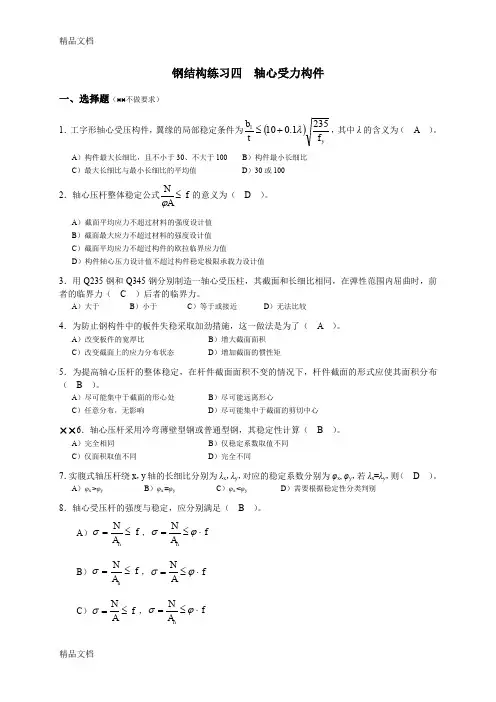

钢结构练习四 轴心受力构件一、选择题（××不做要求）1．工字形轴心受压构件，翼缘的局部稳定条件为()yf t b 2351.0101λ+≤，其中λ的含义为（ A ）。

A ）构件最大长细比，且不小于30、不大于100 B ）构件最小长细比C ）最大长细比与最小长细比的平均值D ）30或1002．轴心压杆整体稳定公式f AN ≤ϕ的意义为（ D ）。

A ）截面平均应力不超过材料的强度设计值B ）截面最大应力不超过材料的强度设计值C ）截面平均应力不超过构件的欧拉临界应力值D ）构件轴心压力设计值不超过构件稳定极限承载力设计值3．用Q235钢和Q345钢分别制造一轴心受压柱，其截面和长细比相同，在弹性范围内屈曲时，前者的临界力（ C ）后者的临界力。

A ）大于B ）小于C ）等于或接近D ）无法比较4．为防止钢构件中的板件失稳采取加劲措施，这一做法是为了（ A ）。

A ）改变板件的宽厚比B ）增大截面面积C ）改变截面上的应力分布状态D ）增加截面的惯性矩5．为提高轴心压杆的整体稳定，在杆件截面面积不变的情况下，杆件截面的形式应使其面积分布（ B ）。

A ）尽可能集中于截面的形心处B ）尽可能远离形心C ）任意分布，无影响D ）尽可能集中于截面的剪切中心××6．轴心压杆采用冷弯薄壁型钢或普通型钢，其稳定性计算（ B ）。

A ）完全相同B ）仅稳定系数取值不同C ）仅面积取值不同D ）完全不同7．实腹式轴压杆绕x ，y 轴的长细比分别为λx ，λy ，对应的稳定系数分别为φx , φy ，若λx =λy ，则（ D ）。

A ）φx >φyB ）φx =φyC ）φx <φyD ）需要根据稳定性分类判别8．轴心受压杆的强度与稳定，应分别满足（ B ）。

A ）f A N n ≤=σ，f A N n⋅≤=ϕσ B ）f A N n ≤=σ，f AN ⋅≤=ϕσ C ）f A N ≤=σ，f A N n ⋅≤=ϕσD ）f A N ≤=σ，f AN ⋅≤=ϕσ 式中，A 为杆件毛截面面积；A n 为净截面面积。

5.1 影响轴心受压稳定极限承载力的初始缺陷有哪些?在钢结构设计中应如何考虑?5.2 某车间工作平台柱高2.6m,轴心受压,两端铰接.材料用I16,Q235钢,钢材的强度设计值2215/d f N mm =.求轴心受压稳定系数ϕ及其稳定临界荷载.如改用Q345钢2310/d f N mm =,则各为多少?解答:查P335附表3-6,知I16截面特性,26.57, 1.89,26.11x y i cm i cm A cm === 柱子两端较接, 1.0x y μμ== 故柱子长细比为 1.0260039.665.7x x xli μλ⨯===,2600 1.0137.618.9y y y l i μλ⨯===因为x y λλ<,故对于Q235钢相对长细比为137.61.48λπ=== 钢柱轧制, /0.8b h ≤.对y 轴查P106表5-4(a)知为不b 类截面。

故由式5-34b得()223212ϕααλλλ⎡=++⎢⎣ ()2210.9650.300 1.48 1.482 1.48⎡=+⨯+⎢⎣⨯ 0.354=(或计算137.6λ=,再由附表4-4查得0.354ϕ=)故得到稳定临界荷载为20.35426.1110215198.7crd d N Af kN ϕ==⨯⨯⨯=当改用Q365钢时,同理可求得 1.792λ=。

由式5-34b 计算得0.257ϕ= (或由166.7λ=,查表得0.257ϕ=)故稳定临界荷载为20.25726.1110310208.0crd d N Af kN ϕ==⨯⨯⨯=5.3 图5-25所示为一轴心受压构件,两端铰接,截面形式为十字形.设在弹塑性范围内/E G 值保持常数,问在什么条件下,扭转屈曲临界力低于弯曲屈曲临界力,钢材为Q235.5.4 截面由钢板组成的轴心受压构件,其局部稳定计算公式是按什么准则进行推导得出的.5.5 两端铰接的轴心受压柱,高10m,截面为三块钢板焊接而成,翼缘为剪切边,材料为Q235,强度设计值2205/d f N mm =,承受轴心压力设计值3000kN (包括自重).如采用图5-26所示的两种截面,计算两种情况下柱是否安全.图5-26 题5.5解答:截面特性计算: 对a)截面:32394112(5002020500260)8500 1.436101212x I mm =⨯⨯⨯+⨯⨯+⨯⨯=⨯ 3384112205005008 4.167101212y I mm =⨯⨯⨯+⨯⨯=⨯ 2250020500824000A mm =⨯⨯+⨯=244.6x i mm ==131.8y i mm==对b)截面:32384112(4002540025212.5)104009.575101212x I mm =⨯⨯⨯+⨯⨯+⨯⨯=⨯ 33841122540040010 2.667101212y I mm =⨯⨯⨯+⨯⨯=⨯ 24002524001024000A mm =⨯⨯+⨯=199.7x i mm ==105.4y i mm==整体稳定系数的计算:钢柱两端铰接,计算长度10000ox oy l l mm == 对a)截面: 1000040.88244.6ox x x l i λ=== 1000075.87131.8ox y y l i λ=== 对b)截面: 1000050.08199.7kx x x l i λ=== 1000094.88105.4ox y y l i λ=== 根据题意,查P106表5-4(a),知钢柱对x 轴为b 类截面,对y 轴为c 类截面.对a)截面:对x 轴:40.880.440x λπ===()223212x x x x ϕααλλλ⎡=++⎢⎣()2210.9650.30.440.4420.44⎡=⨯+⨯+-⎢⨯⎣0.895=(或计算40.88λ=,再由附表4-4查得0.896xϕ)对y 轴:25.870.816y λπ===()223212y y y y ϕααλλλ⎡=++⎢⎣()2210.9060.5950.8160.81620.816⎡=⨯+⨯+⎢⨯⎣0.604=(或计算75.87λ=,再由附表4-5查得0.604yϕ)故取该柱的整体稳定系数为0.604ϕ=对b)截面,同理可求得0.852x ϕ=,0.489y ϕ=,故取该柱截面整体稳定系数为0.489ϕ= 整体稳定验算:对a)截面 0.604240002052971.68 3000 crd d N Af kN kN ϕ==⨯⨯=<不满足。
