碳钢的分类、牌号及用途

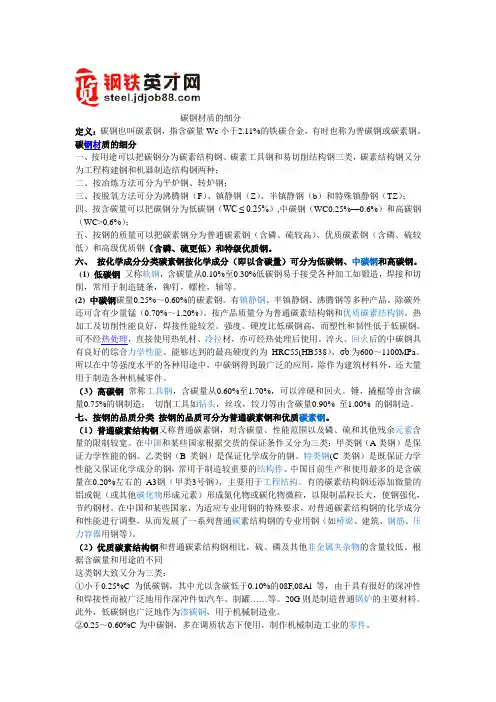

碳钢材质的细分定义：碳钢也叫碳素钢，指含碳量Wc小于2.11%的铁碳合金，有时也称为普碳钢或碳素钢。

碳钢材质的细分一、按用途可以把碳钢分为碳素结构钢、碳素工具钢和易切削结构钢三类，碳素结构钢又分为工程构建钢和机器制造结构钢两种；二、按冶炼方法可分为平炉钢、转炉钢；三、按脱氧方法可分为沸腾钢（F）、镇静钢（Z）、半镇静钢（b）和特殊镇静钢（TZ）；四、按含碳量可以把碳钢分为低碳钢（WC ≤ 0.25%）,中碳钢（WC0.25%—0.6%）和高碳钢（WC>0.6%）；五、按钢的质量可以把碳素钢分为普通碳素钢（含磷、硫较高）、优质碳素钢（含磷、硫较低）和高级优质钢（含磷、硫更低）和特级优质钢。

六、按化学成分分类碳素钢按化学成分（即以含碳量）可分为低碳钢、中碳钢和高碳钢。

(1) 低碳钢又称软钢，含碳量从0.10%至0.30%低碳钢易于接受各种加工如锻造，焊接和切削，常用于制造链条，铆钉，螺栓，轴等。

(2) 中碳钢碳量0.25%～0.60%的碳素钢。

有镇静钢、半镇静钢、沸腾钢等多种产品。

除碳外还可含有少量锰（0.70%～1.20%）。

按产品质量分为普通碳素结构钢和优质碳素结构钢。

热加工及切削性能良好，焊接性能较差。

强度、硬度比低碳钢高，而塑性和韧性低于低碳钢。

可不经热处理，直接使用热轧材、冷拉材，亦可经热处理后使用。

淬火、回火后的中碳钢具有良好的综合力学性能。

能够达到的最高硬度约为HRC55(HB538），σb为600～1100MPa。

所以在中等强度水平的各种用途中，中碳钢得到最广泛的应用，除作为建筑材料外，还大量用于制造各种机械零件。

（3）高碳钢常称工具钢，含碳量从0.60%至1.70%，可以淬硬和回火。

锤，撬棍等由含碳量0.75%的钢制造；切削工具如钻头，丝攻，铰刀等由含碳量0.90% 至1.00% 的钢制造。

七、按钢的品质分类按钢的品质可分为普通碳素钢和优质碳素钢。

（1）普通碳素结构钢又称普通碳素钢，对含碳量、性能范围以及磷、硫和其他残余元素含量的限制较宽。

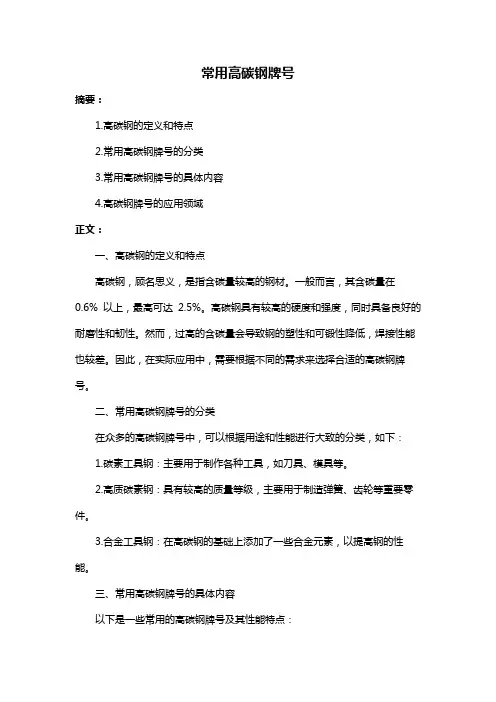

常用高碳钢牌号
摘要：
1.高碳钢的定义和特点
2.常用高碳钢牌号的分类
3.常用高碳钢牌号的具体内容
4.高碳钢牌号的应用领域
正文：
一、高碳钢的定义和特点
高碳钢，顾名思义，是指含碳量较高的钢材。

一般而言，其含碳量在
0.6% 以上，最高可达2.5%。

高碳钢具有较高的硬度和强度，同时具备良好的耐磨性和韧性。

然而，过高的含碳量会导致钢的塑性和可锻性降低，焊接性能也较差。

因此，在实际应用中，需要根据不同的需求来选择合适的高碳钢牌号。

二、常用高碳钢牌号的分类
在众多的高碳钢牌号中，可以根据用途和性能进行大致的分类，如下：
1.碳素工具钢：主要用于制作各种工具，如刀具、模具等。

2.高质碳素钢：具有较高的质量等级，主要用于制造弹簧、齿轮等重要零件。

3.合金工具钢：在高碳钢的基础上添加了一些合金元素，以提高钢的性能。

三、常用高碳钢牌号的具体内容
以下是一些常用的高碳钢牌号及其性能特点：
1.碳素工具钢：如65#钢、75#钢、85#钢等，主要特点是硬度适中，具有良好的耐磨性和韧性。

2.高质碳素钢：如60Si2Mn、65Si2Mn、70Si2Mn 等，主要特点是强度高、耐磨性好，适用于制造高负荷的弹簧和齿轮。

3.合金工具钢：如CrWMn、9CrWMn、3Cr2WVMn 等，主要特点是在保持高硬度和高强度的同时，具有较好的韧性和耐磨性。

四、高碳钢牌号的应用领域
高碳钢牌号广泛应用于各种工业领域，如机械制造、汽车制造、航空航天、兵器制造等。

常用高碳钢牌号碳钢是含碳量在0.0218%~2.11%的铁碳合金。

也叫碳素钢。

一般还含有少量的硅、锰、硫、磷。

一般碳钢中含碳量越高则硬度越大，强度也越高，但塑性越低。

碳钢分类（1）按用途可以把碳钢分为碳素结构钢、碳素工具钢和易切削结构钢三类，碳素结构钢又分为工程构建钢和机器制造结构钢两种；（2）按冶炼方法可分为平炉钢、转炉钢；（3）按脱氧方法可分为沸腾钢（F）、镇静钢（Z）、半镇静钢（b）和特殊镇静钢（TZ）；（4）按含碳量可以把碳钢分为低碳钢（WC ≤0.25%）,中碳钢（WC0.25%—0.6%）和高碳钢（WC≥0.6%）；（5）按钢的质量可以把碳素钢分为普通碳素钢（含磷、硫较高）、优质碳素钢（含磷、硫较低）和高级优质钢（含磷、硫更低）和特级优质钢。

钢材作为一种重要的结构材料，广泛应用于建筑、机械、电力等许多领域。

在钢材的选用过程中，我们需要了解各种不同牌号的钢材的性能和应用范围，以便根据项目需求做出正确的选择。

下面是一份常用钢材牌号对照表大全1. 低碳钢牌号：低碳钢是一种含碳量较低的钢材，具有良好的可塑性和焊接性，广泛用于制造汽车零部件、工程机械等。

1.1 中国牌号：Q195, Q215, Q235, Q275等。

1.2 国外牌号：ASTM A36, ASTM A283 Grade C, ASTM A283 Grade D等。

2. 中碳钢牌号：中碳钢含碳量适中，具有较高的强度和硬度，常用于制造齿轮、轴承等。

2.1 中国牌号：15#钢, 20#钢, 45#钢等。

2.2 国外牌号：ASTM 1045, ASTM 1050, ASTM 1060等。

3. 高碳钢牌号：高碳钢含碳量较高，具有较高的强度和耐磨性，常用于制造刀具、弹簧等。

3.1 中国牌号：60#钢, 65#钢, 70#钢等。

3.2 国外牌号：ASTM 1095, ASTM 1080, ASTM 1070等。

4. 合金钢牌号：合金钢是在普通钢中添加一定量的合金元素，具有较高的强度和耐热性，常用于制造飞机、汽车等高强度要求的零部件。

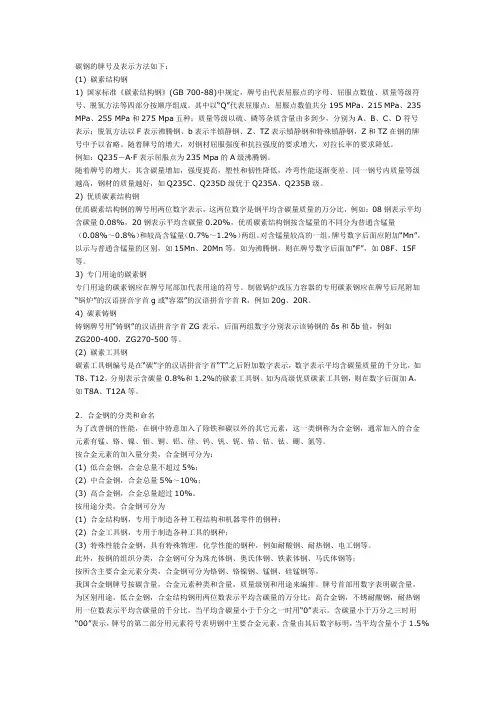

碳钢的牌号及表示方法如下：(1) 碳素结构钢1) 国家标准《碳素结构钢》(GB 700-88)中规定，牌号由代表屈服点的字母、屈服点数值、质量等级符号、脱氧方法等四部分按顺序组成。

其中以“Q”代表屈服点；屈服点数值共分195 MPa、215 MPa、235 MPa、255 MPa和275 Mpa五种；质量等级以硫、磷等杂质含量由多到少，分别为A、B、C、D符号表示；脱氧方法以F表示沸腾钢、b表示半镇静钢、Z、TZ表示镇静钢和特殊镇静钢，Z和TZ在钢的牌号中予以省略。

随着牌号的增大，对钢材屈服强度和抗拉强度的要求增大，对拉长率的要求降低。

例如：Q235－A·F表示屈服点为235 Mpa的A级沸腾钢。

随着牌号的增大，其含碳量增加，强度提高，塑性和韧性降低，冷弯性能逐渐变差。

同一钢号内质量等级越高，钢材的质量越好，如Q235C、Q235D级优于Q235A、Q235B级。

2) 优质碳素结构钢优质碳素结构钢的牌号用两位数字表示，这两位数字是钢平均含碳量质量的万分比，例如：08钢表示平均含碳量0.08%，20钢表示平均含碳量0.20%，优质碳素结构钢按含锰量的不同分为普通含锰量（0.08%～0.8%）和较高含锰量（0.7%～1.2%）两组。

对含锰量较高的一组，牌号数字后面应附加“Mn”，以示与普通含锰量的区别，如15Mn、20Mn等。

如为沸腾钢，则在牌号数字后面加“F”，如08F、15F 等。

3) 专门用途的碳素钢专门用途的碳素钢应在牌号尾部加代表用途的符号。

制做锅炉或压力容器的专用碳素钢应在牌号后尾附加“锅炉”的汉语拼音字首g或“容器”的汉语拼音字首R，例如20g、20R。

4) 碳素铸钢铸钢牌号用“铸钢”的汉语拼音字首ZG表示，后面两组数字分别表示该铸钢的δs和δb值，例如ZG200-400，ZG270-500等。

(2) 碳素工具钢碳素工具钢编号是在“碳”字的汉语拼音字首“T”之后附加数字表示，数字表示平均含碳量质量的千分比，如T8、T12，分别表示含碳量0.8%和1.2%的碳素工具钢。

碳钢的分类、牌号及用途一、碳钢的分类1、按碳的质量百分数分：低碳钢（C：≤0.25％）又称软钢，低碳钢易于接受各种加工如锻造，焊接和切削，常用于制造链条，铆钉，螺栓，轴等。

中碳钢（C：0.25%<C ≤ 0.6％）有镇静钢、半镇静钢、沸腾钢等多种产品。

除碳外还可含有少量锰（0.70%~1.20%）。

按产品质量分为普通碳素结构钢和优质碳素结构钢。

热加工及切削性能良好，焊接性能较差。

强度、硬度比低碳钢高，而塑性和韧性低于低碳钢。

可不经热处理，直接使用热轧材、冷拉材，亦可经热处理后使用。

淬火、回火后的中碳钢具有良好的综合力学性能。

能够达到的最高硬度约为HB538，抗拉强度σb为600~1100MPa。

所以在中等强度水平的各种用途中，中碳钢得到最广泛的应用，除作为建筑材料外，还大量用于制造各种机械零件。

高碳钢（C>0.6％）常称工具钢，含碳量从大于0.60% 至1.70% ，可以淬硬和回火。

锤，撬棍等由含碳量0.75% 的钢制造；切削工具如钻头，丝攻，铰刀等由含碳量0.90% 至1.00% 的钢制造。

含碳量越高，硬度、强度越大，但塑性降低铸铁（C：2.1%~4.5％）2、按钢的质量分（主要是杂质硫、磷的含量）：普通碳素钢（S ≤0.055％，P ≤0.045％)优质碳素钢（S ≤0.040％，P ≤0.040％)高级优质碳素钢（S ≤0.030％，P ≤0.035％)3、按用途分：碳素结构钢：主要用于桥梁、船舶、建筑构件、机器零件等碳素工具钢：主要用于刀具、模具、量具等二、碳钢的牌号与用途1、普通碳素结构钢：碳素结构钢按照钢材屈服强度分为5个牌号：Q195、Q215、Q235、Q255、Q275 。

每个牌号由于质量不同分为A、B、C、D等级，Q195、Q215、Q235塑性好，可轧制成钢板、钢筋、钢管等；Q255、Q275可轧制成型钢、钢板等。

2、优质碳素结构钢：钢号以碳的平均质量万分数表示。

GB钢材分类及牌号DC01(ST12)：（冷连扎）低碳及超低碳钢，一般用于具有一定的延展性，适用于简单成形，弯曲或焊接加工。

（抗拉强度≧270） D---冲压用钢；C----冷轧板；01---特性符号（表面状态）（越高越好）。

SPCC:冷连扎碳素钢（抗拉强度≧270）。

相当于中国Q195—215A钢SPCC:一般用；SPCD：冲压用；SPCE/SPCEN:深冲用钢的定义：含碳量在0.03%—2%之间的铁碳合金。

钢根据含碳量可分为：低碳钢（C≦0.25）中碳钢（0.25≦C≦0.6）高碳钢（C≧0.6）我国钢号表示方法的分类说明一、我国钢号表示方法概述钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了解钢的一种共同语言。

我国的钢号表示方法，根据国家标准《钢铁产品牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示。

即①钢号中化学元素采用国际化学符号表示，例如Si,Mn,Cr……等。

混合稀土元素用“RE”（或“Xt”）表示。

< ②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示，见表。

③钢中主要化学元素含量（%）采用阿拉伯数字表示。

GB标准钢号中所采用的缩写字母及其涵义名称汉字符号字体位置名称汉字符号字体位置屈服点屈Q 大写头多层或高压容器用钢高层gc 小写尾沸腾钢沸F 大写尾铸钢铸钢ZG 大写头半镇静钢半b 小写尾轧辊用铸钢铸辊ZU 大写头镇静钢镇Z 大写尾地质钻探钢管用钢地质DZ 大写头特殊镇静钢特镇TZ 大写尾电工用热轧硅钢电热DR 大写头氧气转炉（钢）氧Y 大写中电工用冷轧无取向硅钢电无DW 大写头碱性空气转炉（钢）碱J 大写中电工用冷轧取向硅钢电取DQ 大写头易切削钢易Y 大写头电工用纯铁电铁DT 大写头碳素工具钢碳T 大写头超级超C 大写尾滚动轴承钢滚G 大写头船用钢船C 大写尾焊条用钢焊H 大写头桥梁钢桥q 小写尾高级（优质钢）高A 大写尾锅炉钢锅g 小写尾特级特E 大写尾钢轨钢轨U 小写头铆螺钢铆螺ML 大写头精密合金精J 大写中锚链钢锚M 大写头耐蚀合金耐蚀NS 大写头矿用钢矿K 大写尾变形高温合金高合GH 大写头汽车大梁用钢梁L 大写尾铸造高温合金K 大写头压力容器用钢容R 大写尾二、我国钢号表示方法的分类说明1．碳素结构钢（例：Q235A）①由Q+数字+质量等级符号+脱氧方法符号组成。

碳钢的分类碳钢一、碳钢的概念：碳钢是含碳量小于2.11%的铁碳合金，并含有少量的硅、锰、硫、磷等元素。

二、钢和铁的区别：主要以含碳量来区分。

含碳量大于2.11%的铁碳合金称为铁，小于2.11%的铁碳合金称为钢。

成分的不同，决定了结构不同，性能的不同。

日常生活中所说的生铁就是课本上所说的铁，日常生活中所说的熟铁就是课本中所说的钢。

（性能不同）三、钢中常存元素对钢性能的影响：1.有益元素：Si —有很强的固溶强化作用,能脱氧。

Mn —固溶强化，提高钢的强度和硬度、脱氧、去硫。

2.有害元素:P—有很强的固溶强化作用,低温韧性差 ( 冷脆 )。

S —能引起钢在热加工时或高温工作下开裂 ( 热裂或热脆 )。

（S 和Fe生成低熔点的共晶体）（一）锰的影响脱氧剂。

有益元素，碳钢中不超过0.8%，（1）固溶强化；（2）形成MnS，消除硫的有害影响。

（二）硅的影响脱氧剂，硅增大钢液的流动性。

可使热轧钢的抗拉强度提高，屈服点提高，伸长率下降。

钢的面缩率和冲击韧性下降不明显。

但是，当硅含量超过0.8~1.0%时，则引起断面缩率下降，特别是冲击韧性显著降低。

（三）硫的影响一般来说，硫是有害元素，它主要来自生铁原料、炼钢时加入的矿石和燃料燃烧产物中的二氧化硫。

硫在铁中的溶解度很小。

室温时，硫以硫化物夹杂的形式存在于固态钢中。

硫的最大危害是引起钢在热加工时开裂，即产生所谓热脆。

硫通过形成硫化物夹杂而对钢的力学性能发生影响。

增加钢中的含硫量，使硫化物夹杂的含量增高，钢的范性和韧性将降低，同时，钢材力学性能的方向性增大，钢的热加工性能也变坏。

硫对钢力学性能的影响，不仅和钢的含硫量有关，而且还和所形成的硫化物夹杂的大小、形状和分布，并与基体的组织有关。

硫能提高钢材的切削加工性，这是硫的有益作用。

在易削钢中，含硫0.08~0.2%，同时含0.50~1.20%Mn。

在大多数情况下，由于硫的有害影响，同时也考虑到硫的偏析倾向很大，所以，一般对钢的含硫量限制甚严。
