集水坑、电梯井承台施工方案

CT-11、CT-12及○13、○23轴集水坑降水及混凝土施工方案目前CT-11、CT-12及○13、○23轴集水坑降水遇到了困难，5月10日经过我们项目部有关人员研究决定采用以下降水及砼施工方案。

现报给监理部门审批以便实施。

一、CT-11、CT-12垫层底标高-9.55M，本工程整体基坑降水深度平均达到-8.4M左右，高于两承台垫层顶标高。

我们决定在距承台垫层外边缘100MM挖0.3X0.3M边沟，边沟底低于垫层顶0.3M，沿两承台垫层一周布置，将四周来水引至降水井内，用水泵抽出。

水泵数量根据实际出水量布置（具体布置见附图）。

边沟侧壁采取适当支护措施，排水沟需保留至承台砼浇筑完毕并达到一定强度后才能回填。

CT-11、CT-12砖模下面0.5M高采用内外各120MM红砖砌筑，中间120MM用砼填充砖模外贴1M高聚乙烯薄膜，再用370MM 砖墙砌筑至承台顶。

完成上述工作后，将砖模内垫层上所剩积水掏出，不会再有地下水汇入砖模内。

此时砖模内的抹灰、防水及结构方可正常施工。

二、CT-11、CT-12防水层、砼的施工方案由于局部降水遇到的困难，承台砼已经不能和底板一次性整体浇筑必须留设施工缝，具体做法见附图。

先将CT-11、CT-12砼浇筑至-7.85M待砼达到70%强度后，用于边沟排水的水泵可以停止抽水并撤出，此时地下水水位将上升至-8.4M左右，低于-7.85M可保证施工正常进行（见抗浮验算）然后将砖模外侧回填、夯实，其他工序正常进行，与周围砼浇筑合拢。

三、集水坑的降水采用在砖模外埋井局部降水，下直径为800MM钢筋笼外包钢筋网，高度1.5M边挖变下沉直至将笼底下至低于垫层底0.5M深处，然后浇筑砼垫层、砌筑砖模等一系列工序。

这两个集水坑的砼与底板间也需留置施工缝并设止水钢板，然后进行防水和砼与周边浇筑合拢。

（具体做法见附图）四、抗浮验算在次期间地下水位将整体控制再-8.4M左右，高出CT-11、CT-12底面1.05M。

电梯井、集水坑模板抗浮施工工法电梯井、集水坑模板抗浮施工工法一、前言电梯井、集水坑是建筑中常见的设施，为了确保其在使用过程中的稳定性和安全性，需要采取一定的抗浮施工工法。

本文将详细介绍一种电梯井、集水坑模板抗浮施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等内容。

二、工法特点该工法采用模板结构，通过优化设计和施工工艺，实现对电梯井、集水坑的抗浮作用。

具体特点包括：（1）简单易行，施工过程不需要太多复杂机械设备。

（2）节约成本，采用模板结构可以减少材料浪费，降低施工成本。

（3）施工周期短，因为采用模板结构，施工速度较快，可以在较短时间内完成。

三、适应范围该工法适用于多种场合，包括建筑物、地下车库、地铁站等需要设置电梯井、集水坑的地方。

无论是新建工程还是改建工程，都可以选用该工法进行施工。

四、工艺原理该工法主要基于以下两个方面的原理：（1）电梯井、集水坑在使用过程中容易受到水压、土压等外力作用，导致浮动。

为了防止其浮动，需要采用抗浮措施。

（2）模板结构具有一定的刚度和承重能力，可以通过设置模板来限制电梯井、集水坑的浮动。

五、施工工艺1. 准备工作：确定施工方案，准备所需材料和设备。

2. 模板搭设：根据设计要求，将模板进行搭设，包括设置模板支架和固定模板。

3. 混凝土浇筑：在模板中倒入混凝土，进行浇筑。

4. 混凝土养护：对浇筑后的混凝土进行养护，保证其强度和稳定性。

5. 拆除模板：待混凝土达到预定强度后，拆除模板。

6. 完善工程：对施工后的电梯井、集水坑进行检查和修补，确保其质量达到设计要求。

六、劳动组织为了保证施工工艺的顺利进行，需要合理组织施工人员和分配工作任务。

根据实际情况，确定施工队伍的规模和人员需求，制定工作计划和时间表，确保施工进度和质量。

七、机具设备该工法所需的机具设备包括：混凝土搅拌机、模板支架、电动螺丝刀、混凝土抹灰器等。

电梯井、集水坑施工方案在建筑施工中，电梯井和集水坑是必不可少的一部分，它们在建筑物的结构和功能中发挥着重要作用。

本文将针对电梯井和集水坑的施工方案进行探讨，包括施工前的准备工作、施工过程中的具体步骤和施工后的验收标准。

电梯井施工方案施工前准备1.确定电梯井的位置和尺寸，根据设计图纸准确确定开挖深度和横截面尺寸。

2.准备必要的施工机械设备和工具，如挖掘机、测量仪器等。

3.制定详细的施工方案和安全措施，确保施工过程安全顺利进行。

施工过程1.根据设计要求，进行电梯井的开挖工作，保证井壁的平整和垂直。

2.进行地基处理，确保井底承载力满足要求。

3.安装电梯导轨和井道门架等设备。

4.进行井壁和井底的材料处理，如水泥砂浆抹灰等，确保井壁平整牢固。

施工验收标准1.井壁和井底的表面平整无裂缝，并符合设计要求。

2.电梯导轨和门架安装牢固可靠。

3.井道内无积水和异味，并保持清洁。

集水坑施工方案施工前准备1.确定集水坑的位置和尺寸，根据设计图纸准确确定开挖深度和集水坑容积。

2.准备必要的挖掘机械设备和测量工具。

3.制定施工方案和安全措施，确保施工过程安全高效进行。

施工过程1.进行集水坑的开挖工作，保证坑壁的垂直和坑底的平整。

2.进行坑底的排水设施安装，确保集水坑排水畅通。

3.进行坑壁和坑底的防水处理，保证集水坑不渗水。

4.进行集水坑边缘的加固和固定，确保集水坑结构牢固。

施工验收标准1.集水坑的坑壁和坑底平整无裂缝，符合设计要求。

2.集水坑排水设施安装齐全，通畅无堵塞。

3.集水坑防水处理有效，不渗水。

4.集水坑结构坚固牢靠。

以上便是电梯井和集水坑的施工方案，通过严格遵循施工步骤和验收标准，可以有效保证建筑物的质量和安全性。

希望本文对相关行业提供了有用的指导和参考。

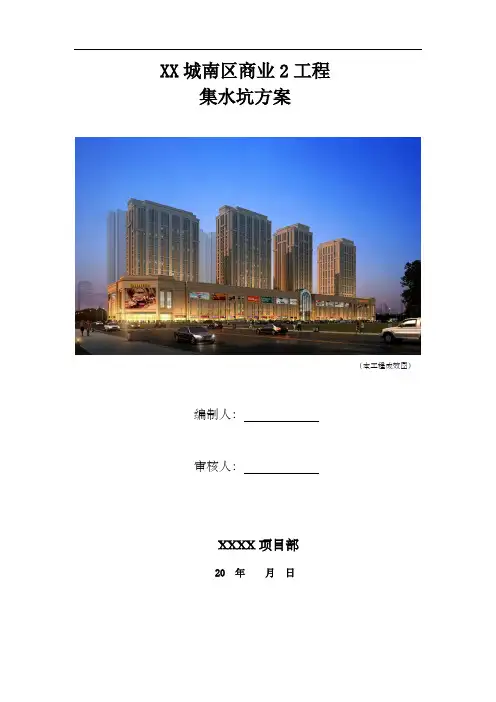

XX城南区商业2工程集水坑方案（本工程成效图）编制人：审核人：XXXX项目部20 年月日目录一、编制依据 (2)二、工程概况 (3)3、施工预备 (4)、技术预备 (4)、材料预备 (4)、人员预备 (5)4、施工安排 (5).施工目标 (5).施工内容 (5).施工组织 (6)五、施工方式 (7)六、其他治理方法 (10)一、编制依据、施工图纸:《XX城南区商业2商业裙房及主楼结构施工图纸》；、本工程施工现场自然条件大体风压: W = kN/m2（50年）, 地面粗糙度: B 类大体雪压: S = kN/m2工程地质条件：（1）地质勘探报告:详见河北建研建筑设计2020年6月提供的《石家庄市谈固旧村改造项目（五）岩土工程勘探报告》（详勘）冀建研（D）2020－045（3）。

（2）场地类别: Ⅱ类,属中软土和中硬土交互层。

（3）地下水a）埋深及类型:本次勘探最大钻孔深度，依照调查最高地下水位埋深不小于42m。

由于地下水的不断开采，以石家庄市区为中心形成了地下水位下降漏斗，长期下去有可能造成地面的大面积微型沉降裂痕，可能会对建筑物产生不利阻碍。

b）设防水位: 场地地下水位均低于设计基底，本工程可不考虑抗浮阻碍。

c）水质及土质: 场地土对建筑材料具有微侵蚀性考虑。

、标准、规程及标准:表1、设计交底、图纸会审记录及有关图纸答疑二、工程概况、工程简介表表2、建筑、结构简介表表33、施工预备、技术预备组织现场项目部技术人员依照施工现场实际情形提早编制施工方案,经审批后做好方案和技术交底工作。

、材料预备各楼施工前,要求各类施工材料及机具提早按施工打算进场,现场施工用电按要求接至施工地址,现场提早做好各项预备工作。

集水坑进行基坑边坡及基坑降排水施工所利用的要紧施工材料、机具如下：表4、人员预备依照现场各楼的施工进度及以上施工项目操作工艺的要求，提早做好劳动力的预备工作，每一个集水坑进行基坑边坡及基坑降排水施工所利用的劳动力打算如下：表54、施工安排.施工目标质量目标在施工进程中，严格操纵各道施工工序，增强进程操纵，强化验收，确保主体结构质量的合格率达到95%以上。

电梯井集水坑施工方案 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】目录1、编制依据1．1《岩土工程勘测报告》及施工图纸1．2《土方与爆破施工及验收规范》（GBJ201－83）1．3《建筑工程质量验收统一标准》 (GB50300－2001) 1．4《北京市建筑工程资料管理规程》（DBJ01-51-2003）1．5《建筑现场临时用电安全技术规范》（JGJ46-88）1．6《建筑物地基基础设计规范》（GB50007-2002）1．7《建筑地基基础工程质量验收规范》（GB50202－2002）2工程概况概况(1)本工程除西南侧裙房基础垫层以外，大部分基础垫层均已施工完毕，垫层统一标高为－，厚度为150mm。

电梯井和集水坑等部位还未开挖，现场需要将已有垫层破除、降水，然后进行土方开挖、CFG桩头剔凿、褥垫层及垫层施工。

集水坑和电梯井数量、挖土深度详见下表，挖土方量约为1000m3。

止水帷幕挖土方量约为350m3集水坑、电梯井坑统计表土质和水质情况根据本工程岩土工程勘查报告(2002-1163)，基底设计标高为(相当绝对标高为 m)，在此标高处的土层大部分为第四纪沉积的卵石、圆砾⑤层，局部为第四纪沉积之粉质粘土、粘质土层⑥。

现基坑内水位维持在－左右。

土方开挖最深处的设计标高为(相当绝对标高为，此标高处于第四纪沉积之粉质粘土、粘质土层⑥。

根据地质勘测报告，电梯井、集水坑部位自垫层往下距不透水层（第⑥层粉质粘土）约有75－100cm的卵石层。

施工方案设计根据工程实际经充分论证，决定在井坑四周采取砼止水帷幕止水，然后排水开挖。

具体做法为：在电梯井、集水坑四周挖500mm宽环形槽（逐步开挖、支护），用旧竹胶板隔水及支护，将槽内水排干再浇筑帷幕砼。

待砼达到一定强度，在帷幕内边排水边开挖，随后进行桩端处理和后续施工。

（见下图）3、施工准备技术准备（1）认真核对土方开挖放线详图，做到准确无误。

电梯井操作平台施工方案
一、方案背景
电梯井作为电梯设备运行的重要通道和维护区域，对于电梯运行的安全稳定起着至关重要的作用。

为了提高电梯井内维修作业的便捷性和安全性，设计制作一套电梯井操作平台成为必要的措施。

二、平台设计方案
1. 材料选择
•主体结构: 选用耐腐蚀、承重能力强的钢材材料。

•板面：选择厚度适中，防滑性能良好的防滑钢板。

•扶手护栏：采用易清洁、抗氧化的不锈钢扶手护栏。

2. 结构设计
•平台高度：根据电梯井深度和维修需求，设置合适的平台高度，方便工作人员操作。

•梯级设计：平台应设有坡度适中的梯级，便于工作人员进出。

•扶手护栏：设置在平台四周，保障工作人员操作安全。

三、施工步骤
1. 准备工作
•确认电梯井维护时间，避免影响电梯正常运行。

•安全防护：设置警示标志，悬挂安全带等安全设备。

2. 安装平台结构
•根据设计图纸，将各部件进行组装，确保平台结构牢固。

•测量确认平台位置，调整平台高度和梯级坡度。

3. 收尾工作
•对平台进行全面检查，确保每个部件安装正确。

•清理施工现场，保持整洁。

四、安全注意事项
•施工过程中需佩戴安全带，确保工作人员安全。

•注意防火防爆，防止施工操作引发火灾事故。

•严格按照设计图纸操作，避免误操作导致安全隐患。

五、总结
通过合理设计和施工操作，电梯井操作平台将为电梯维修和检测工作提供便利，有效提升工作效率。

在施工过程中，必须严格按照方案要求进行操作，确保施工质量和人员安全。

承台施工方案承台施工方案一般包括以下步骤：1. 测量放线：根据设计图纸和已知的控制点，放出承台的平面位置和开挖边线，并做好标识。

2. 开挖基坑：采用机械开挖（反铲挖掘机）和人工清底找平的方式，开挖尺寸根据承台尺寸、支模板及操作要求、设置排水沟、集水坑的需要以及边坡防护需要等确定。

一般坑底比承台尺寸多出0.5~1m。

3. 基坑排水：根据地质条件、开挖深度、现场的具体情况确定开挖坡度，一般在1:0.33-1:1左右。

如果土质较差有严重流沙现象，地下水位较高，挖基较深，坑壁不易稳定，可采用井点排水法或其他排水法。

4. 桩头破除：采用环切法破除桩头，保证混凝土桩头标高及桩顶面平整。

5. 钢筋绑扎：在垫层砼达到设计强度75%后进行，弹出钢筋的外围轮廓线，并用油漆标出每根钢筋的平面位置。

同时安装墩身的竖向护面钢筋、预埋件，并注意综合接地钢筋的设置，经复核无误后进行混凝土的浇筑。

6. 浇筑承台混凝土：根据设计要求和实验室配比试验结果配制混凝土，并采用搅拌站集中搅拌、混凝土罐车运输、泵车泵送方式浇筑混凝土。

7. 养护：混凝土浇筑完成后应进行养护，以达到设计强度。

承台施工方案一、工程概况本工程为XX市XX桥工程，位于XX路上，跨XX河。

本工程承台共计X个，主要位于河道内和河岸边，设计为矩形承台，每个承台设计尺寸为2.5m×2.5m×1.0m，承台之间采用联系梁进行连接，联系梁设计尺寸为0.5m×0.5m。

二、施工方案1. 施工准备（1）技术准备：熟悉施工图纸及有关技术规范，制定承台施工方案。

（2）现场准备：清除施工场地内的杂物，平整场地，接通水源、电源。

（3）机具准备：准备混凝土搅拌机、振捣器、运输车辆、模板、钢筋加工机械等。

2. 测量放样根据设计图纸和已知的控制点，放出承台的平面位置和开挖边线，并做好标识。

同时，在河岸上设置水准点，以便进行高程控制。

3. 开挖基坑采用反铲挖掘机进行基坑开挖，人工进行清理和修整。

承台施工一、施工方法（一）围堰及开挖方式的选择1．当承台位置处于干处时，一般直接采用明挖基坑，并根据基坑状况采取一定措施后，在其上安装模板，浇注承台砼。

2．当承台位置位于水中时，一般先设围堰（钢板桩围堰或吊箱围堰）将群桩用在堰内，然后在堰内河底灌注水下砼封底，凝结后，将水抽干，使各桩处于干地，再安装承台模板，在干处灌筑承台砼。

3．对于承台底标高位于河床以上的水中，采用有底吊箱或其它方法在水中将承台模板支撑和固定。

如利用桩基，或临时支撑直接设置（如图），承台模板安装完毕后抽水，堵漏，即可在干处灌筑承台砼。

承台模板支承方式的选择应根据水深、承台的类型、现有的条件等因素综合考虑。

（二）围堰围堰的形式根据地质情况、水深、流速、设备条件等因素综合考虑，围堰类型及适（三）开挖基坑1．基坑开挖一般采用机械开挖，并辅以人工清底找平，基坑的开挖尺寸要求根据承台的尺寸，支模及操作的要求，设置排水沟及集水坑的需要等因素进行确定。

2．基坑的开挖坡度以保证边坡的稳定为原则，根据地质条件，开挖深度，现场的具体情况确定，当基坑壁坡不易稳定或放坡开挖受场地限制，或放坡开挖工作量大不经济时，可按具体情况采取加固坑壁措施，如挡板支撑，混凝土护壁，钢板桩，锚杆支护，地下连续壁等。

3．基坑顶面应设置防止地面水流入基坑的措施，如截水沟等。

4．当基坑地下水采用普遍排水方法难以解决，可采用井点法降水，井点类型根据其土层的渗透系数，降水的深度及工程的特点进行确定。

（四）承台底的处理1．低桩承台：当承台底层土质有足够的承载力，又无地下水或能排干时，可按天然地基上修筑基础的施工方法进行施工。

当承台底层土质为松软土，且能排干水施工时，可挖除松软土，换填10-30cm厚砂砾土垫层，使其符合基底的设计标高并整平，即立模灌筑承台砼。

如不能排干水时，用静水挖泥方法换填水稳性材料，立模灌筑水下砼封底后，再抽干水灌筑承台砼。

2．高桩承台：当承台底以下河床为松软土时，可在板桩围堰内填入砂砾至承台底面标高。

CT-11、CT-12及○13、○23轴集水坑降水及混凝土施工方案目前CT-11、CT-12及○13、○23轴集水坑降水遇到了困难，5月10日经过我们项目部有关人员研究决定采用以下降水及砼施工方案。

现报给监理部门审批以便实施。

一、CT-11、CT-12垫层底标高-9.55M，本工程整体基坑降水深度平均达到-8.4M左右，高于两承台垫层顶标高。

我们决定在距承台垫层外边缘100MM挖0.3X0.3M边沟，边沟底低于垫层顶0.3M，沿两承台垫层一周布置，将四周来水引至降水井内，用水泵抽出。

水泵数量根据实际出水量布置（具体布置见附图）。

边沟侧壁采取适当支护措施，排水沟需保留至承台砼浇筑完毕并达到一定强度后才能回填。

CT-11、CT-12砖模下面0.5M高采用内外各120MM红砖砌筑，中间120MM用砼填充砖模外贴1M高聚乙烯薄膜，再用370MM 砖墙砌筑至承台顶。

完成上述工作后，将砖模内垫层上所剩积水掏出，不会再有地下水汇入砖模内。

此时砖模内的抹灰、防水及结构方可正常施工。

二、CT-11、CT-12防水层、砼的施工方案由于局部降水遇到的困难，承台砼已经不能和底板一次性整体浇筑必须留设施工缝，具体做法见附图。

先将CT-11、CT-12砼浇筑至-7.85M待砼达到70%强度后，用于边沟排水的水泵可以停止抽水并撤出，此时地下水水位将上升至-8.4M左右，低于-7.85M可保证施工正常进行（见抗浮验算）然后将砖模外侧回填、夯实，其他工序正常进行，与周围砼浇筑合拢。

三、集水坑的降水采用在砖模外埋井局部降水，下直径为800MM 钢筋笼外包钢筋网，高度1.5M边挖变下沉直至将笼底下至低于垫层底0.5M深处，然后浇筑砼垫层、砌筑砖模等一系列工序。

这两个集水坑的砼与底板间也需留置施工缝并设止水钢板，然后进行防水和砼与周边浇筑合拢。

（具体做法见附图）四、抗浮验算在次期间地下水位将整体控制再-8.4M左右，高出CT-11、CT-12底面1.05M。

集水坑施工方案行。

第一阶段施工方案：1.进行集水坑土方开挖，根据岩土公司提供的轻型井点降水方案，在集水坑周围布置管道进行降水。

如果地下水过于旺盛，真空吸水效果不理想，可以配套深井进行降水，确保在集水坑垫层施工前，坑内没有水。

2.进行电梯基坑底部垫层及边坡施工。

①坑底集水井设置及做法：采用内径300深1m~1.5m的无砂砼透水管或钢筋焊笼，外用粗铁网和细铁网包裹，再用细尼龙系布包裹。

安装在坑底，上口与砼垫层平齐，周围灌砂150~200厚作为滤层。

井底碎石垫层上用预制砼板封堵，保证水泵和水管不被淤塞。

②进行坑底垫层施工。

（按照附图）分层做法分为：设计坑底砼垫层上标高——100厚C15素砼层——400厚碎石灌（拌）砂垫层（滤砂层）地下水通过滤层进入集水井。

③进行底部C15垫层施工及真空管埋设。

AC15砼施工要保护好透水块及下部碎石、砂层不被淤塞。

在坑底垫层和边坡砂滤层内埋设3寸带筋橡胶或塑料管，伸入井底200~300高，井内端用粗铁网一层细铁网一层绑扎牢固。

外端与地下室底板外的真空吸水机连接。

埋设完毕后进行试（吸）通水，验证真空吸水管是否漏气。

④进行砂砼透水块制作与安装。

A砂砼透水块制作：规格宽200，高（深）300，长度500~600，（便于安装为宜）碎粒径2~4~6，用水清洗，水泥采用早强42.5级为佳，半干硬性浇筑。

质量要求有一定的强度并透水性好。

B无砂砼透水块安装：（见附图）透水块安装前用细尼龙系布包裹用铁系绑牢。

安装在边坡砖墙及边坡砂滤层下，内与坑底400厚碎石砂垫层（滤水层）相同。

透水块外侧及底部填铺100厚砂滤层。

与坑底砼垫层同时安装。

⑤在坑底C15砼垫层完成硬化后开始基坡边坡采用MU10标准砖115厚砌筑，采用M5水泥浆，表面用1：2水泥砂浆抹面二遍。

保证外界水石能渗透砖砌边坡。

砖边坡外用100厚砂滤层铺垫保证外界水通过砂滤层进入下部透水层。

第二阶段施工方案：1.完成电梯井坑、砼垫层及边坡的摸灰施工后，等待硬化（约48小时）。
