中考杠杆知识点及经典题

中考物理分类解析专题简单机械（含答案）（2011·山东临沂）3.如图所示的剪刀中，要剪开较硬的物体，使用哪种最合适？【解题思路】当杠杆的动力臂大于阻力臂时，杠杆是省力杠杆；在阻力和阻力臂相同的情况下，动力臂越长，所用的动力越小。

所以要剪开较硬的物体，剪刀把手越长，动力臂越长则越省力。

【答案】D结合生活经验，联系生活经验，在使用时是省力还是费力，由此也可进行判断。

属于常规题目，考察了对实际生活中物理现象的辨析能力，难度中等。

（2011·天津）16、图9是人抬独轮车车把时的简化示意图，此时独轮车相当于一个杠杆（选填“省力”或“费力”）；若动力臂是阻力臂的3倍，物体和车总重G为1200N，抬起车把的力F为 N。

【解题思路】O为支点，G为阻力，F为动力，明显看出动力臂大于阻力臂，因此是省力杠杆；由杠杆平衡特点，F=1/3G【答案】省力、400【点评】考查对杠杆平衡条件的掌握，难度较小。

（2011·天津）23、（6分）如图13所示，小芳在研究动滑轮时，她用手沿竖直方向匀速向上拉动绳端使钩码上升，测得的实验数据如表2所示。

求：1）手的拉力所做的有用功；2）手的拉力所做的总功。

【解题思路】物体上升所做的功W=Gh=100N·0.3m=30J；手的拉力所做的有总功W=FS=60N·0.6m=36J总【答案】解：从表知：G=100N h=0.3m F=100N S=0.6m=Gh=100N·0.3m=30J1)W有=FS=60N·0.6m=36J2)W总【点评】考查对动滑轮做功过程的理解，分清有用功和总功。

难度较小。

（2011·浙江温州）18．如图为家庭手摇升降晾衣架结构图，当顺时针摇动手柄时，横梁上升。

下列滑轮属于动滑轮的是（）A．甲 B．乙 C．丙 D．丁【解题思路】当摇动手柄横梁上升时，甲、乙、丙三个滑轮不动，为定滑轮，丁滑轮随横梁一起上升，为动滑轮。

杠杆考题归类点拨题型一：会确认并画出杠杆的力臂点拨:例1如图1甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂L1、阻力臂L2 .点拨:画力臂时必须注意力臂是“支点到力的作用线的距离”,而不是“支点到力的作用点的距离”.力的作用线是通过力的作用点并沿力的方向所画的直线.答案:如图丙所示。

例2如图2所示杠杆中，动力臂用L表示,图中所画力臂正确的是（）点拨:动力臂是“支点到动力的作用线的距离"，画动力臂时应从支点向动力的作用线作垂线。

四个图中只有D 是正确的。

答案：D题型二：判断是省力杠杆还是费力杠杆例3下列工具中，属于省力杠杆的是( ）A．夹邮票用的镊子B．理发师修剪头发用的剪刀C．剪铁丝用的钢丝钳D．钓鱼用的鱼竿点拨：根据杠杆平衡条件，我们把杠杆分为三类：省力杠杆、费力杠杆和等臂杠杆。

如果动力臂比阻力臂长,就是省力杠杆;如果动力臂比阻力臂短,就是费力杠杆；如果动力臂和阻力臂相等，就是等臂杠杆。

上面例子的实质都是考查的杠杆的分类。

A、B、D三种杠杆均是阻力臂大于动力臂,所以它们都是费力杠杆.答案：C例4人体的运动系统相当复杂，但最基本的运动形式是，骨骼在肌肉提供的动力作用下绕关节转动。

如图3所示是手端起茶杯的情景,其前臂骨骼相当于杠杆，肱二头肌收缩提供动力.由图3可以看出,这是一个（）A．费力、省距离的杠杆B．省力、费距离的杠杆 C．既费力，也费距离的杠杆D．既省力，也省距离的杠杆点拨：本题与生活实际相联系,由于人的前臂相当于杠杆，动力臂和阻力臂已经固定，且阻力臂大于动力臂，是一个费力杠杆。

根据杠杆平衡条件可知:在动力臂和阻力臂确定的情况下，手托起的物体越重，肌肉提供的动力越大，感觉越累。

答案：A例5杠杆在我国古代就有了许多巧妙的应用。

护城河上安装使用的吊桥就是一个杠杆，由图4可知它的支点是______点（填“A”、B”或“C”),在匀速拉起时，它属于一个______杠杆（填“省力”或“费力”），并在图中画动力臂L1。

杠杆题目经典例题
一、题目
有一个杠杆，它的动力臂长为1米，阻力臂长为0.2米。

现在我们要抬起一个重为500牛的物体，问至少需要用多大的力？
二、解题思路（超口语化讲解）
1. 首先呢，咱们得知道杠杆原理的公式，那就是动力×动力臂 = 阻力×阻力臂。

这个就像是一个跷跷板的规则一样，你这边使多大劲儿（动力）乘以你这边的杠杠长度（动力臂），就等于对面多重（阻力）乘以对面的杠杠长度（阻力臂）。

2. 在这道题里呀，阻力就是那个要被抬起的物体的重力，也就是500牛，阻力臂是0.2米，动力臂是1米。

我们要求的是动力，也就是我们得使多大的劲儿。

3. 根据公式动力 = （阻力×阻力臂）÷动力臂。

4. 把数字带进去，那就是（500牛×0.2米）÷1米。

先算括号里的，500牛乘以0.2米等于100牛·米，再除以1米，最后得出动力是100牛。

所以呀，至少需要用100牛的力才能抬起这个物体。

这就像是你在玩一个很长动力臂和很短阻力臂的跷跷板，对面虽然有个500牛重的“大胖子”，但是你这边杠杠长，所以你用100牛的劲儿就能把他翘起来啦。

杠杆杠杆定义：一根硬棒在力的作用下绕某一固定点转动,这根硬棒就叫杠杆.杠杆五要素：支点、动力、阻力、动力臂：从支点到动力作用线的距离;阻力臂：从支点到阻力作用线的距离。

杠杆平衡的条件是:动力×动力臂=阻力×阻力臂，即F1L1=F2L2。

杠杆的分类:1、省立杠杆：动力臂大于阻力臂，平衡时动力F1小于阻力F2（撬棒、开瓶器、侧刀、动滑轮等）2、费力杠杆：动力臂小于阻力臂,平衡时动力F1大于阻力F2(铁锹、扫把、船桨、鱼竿等）3、等臂杠杆：动力臂等于阻力臂,平衡时动力F1等于阻力F2（天平、定滑轮等）杠杆类题目的解题步骤:1、确定杠杆的支点2、分析杠杆受到几个力，分清动力和阻力，明确大小和方向3、确定每个力的力臂4、根据杠杆平衡条件列出关系式1、如下图所示，画出各力的力臂：2、如图所示，灯重30 N，灯挂在水平横杆的C端，O为杠杆的支点，水平杆OC长2m，杆重不计，BC长0.5 m，绳子BD作用在横杆上的拉力是多少?（∠DBO= 30°）3、如图5所示，是某人在撬石头时的情景,请你画出力F的力臂L。

4、如图所示,不计重力的杠杆OB可绕O点转动,重为6N的物体P悬挂在杠杆的中点A处，拉力F1与杠杆成30°角,杠杆在水平位置保持平衡.请在图中画出拉力F1的力臂，并求出此状态下拉力F1=_______N。

5、如图8所示，O点为杠杆的支点，画出力F的力臂，并用字母L表示.6、渔夫用绳子通过竹杠拉起渔网，如图14所示．请在图上画出(1)绳子AB对杆拉力F1的力臂L1．（2）渔网对杆的拉力F2的示意图及该力的力臂L2．7、筷子是我国传统的用餐工具，它应用了杠杆的原理，如图所示，请你在右图中标出这根筷子使用时的支点O，并画出动力F1和阻力臂L2.8、画出图中各力的力臂9、为使杠杆ON在图乙位置能保持静止，需在M点施加一个力F．画出物体A对杆的拉力的力臂和在M点对杆的最小拉力F的示意图；10、图是吊车吊起重物的情景，点O是起重臂OB的支点.请在图中作出F1、F2的力臂L 1、L2。

专题09 杠杆作图（三）四、综合作图例题1（中考题型）用一根钢棒撬动地面上的一块大石头，如图9-38所示，请你在图中作出最省力时的动力方向F并标出相应支点O的位置。

图9-38【解题思路】本题有两个作图要求：一是最小力；二是确定支点。

对于最小力的判断，我们前面讲过的都是支点固定，即阻力和阻力臂一定时，根据杠杆平衡条件：动力×动力臂＝阻力×阻力臂，在阻力×阻力臂一定的情况下，动力臂越大，动力将越小。

本题支点不固定，则应先选择支点，保证阻力臂最小而动力臂最大。

解：支点是杠杆绕着转动的固定点，动力向下作用时，杠杆应绕小石块尖端转动，动力向上作用时，杠杆绕杠杆下端转动；由图示可知，当杠杆下端为支点时，OA为动力臂时最长，同时，此时阻力臂也是最小，此时动力最小，力垂直于杠杆向上，支点O与最小作用力F如图9-39所示。

图9-39【点拨】本题选择杠杆的作用点是解题的关键，另外还要注意，对于支点不固定的杠杆，画最小力时，除了动力臂最大外，还要阻力臂最小。

例题2（中考题型）如图9-40甲所示的自拍杆可看成一个杠杆，其简化示意图如图9-40乙所示，O点是支点，请在乙图中画出杠杆静止在此位置时，作用在A点的最小动力F1、作用在B点的阻力F2和阻力臂l2。

图9-40【解题思路】本题支点、动力和阻力的作用点已知，阻力是由于手机由于重力而产生的，所以大小等于重力的大小，方向竖直向下，再过支点作力的作用线的垂线段就得到阻力的力臂。

由阻力的大小和力臂的大小不变得出，动力最小必须动力臂最大，所以动力应该与杠杆垂直。

解：当AO作为动力臂时，力臂是最大的，此时的动力最小，根据实际使用确定动力的方向垂直杆而向上；作用在B点的阻力是由重力产生的，故阻力的方向是竖直向下的，从O点做该力的作用线的垂线，即为力臂，如图9-41所示。

图9-41【点拨】判断动力和阻力的方向有两种，一种是像本题应用有实际情景进行判断；另一种是前面我们讲过的，由动力和阻力是杠杆的转动方向相反去判断，这种方法适用于力的方向不太明确的情况下。

杠杆原理训练题及详细解析【典型例题】类型一、杠杆的概念及力臂1、（2016春•南京校级月考）下列关于杠杆的说法中正确的是（）A．杠杆的力臂一定在杠杆上B．支点到阻力作用线的距离就是阻力臂C．支点到动力作用点的距离就是动力臂D．力臂的长度不可能为零【思路点拨】杠杆是能在力的作用下绕着固定点转动的硬棒；根据对杠杆的支点、力臂和作用力的了解可逐一做出判断。

【答案】B【解析】A、杠杆的力臂是从支点到力的作用线的距离，力臂不一定在杠杆上，故A错误；B、根据力臂的概念，支点到阻力作用线的距离就是阻力臂，故B正确；C、支点到动力作用线的距离就是动力臂，而不是到动力作用点的距离，故C错误；D、当力的作用线通过支点时，力臂的长度正好为零，故D 错误，故选B。

【总结升华】熟知并正确理解杠杆的定义和五个要素，是我们学习杠杆最基本的要求。

举一反三：【变式】关于力臂，下列说法不准确的是（）A 力臂一定在杠杆上B 支点到动力的作用线的距离叫动力臂C 支点到阻力的作用线的距离叫阻力臂D力的作用线通过支点，这个力的力臂为零【答案】A2、如图所示，轻质杠杆的支点在O点，在杠杆A点用力F1竖直向上拉。

请画出拉力F1的力臂和作用在杠杆上阻力F2的示意图。

【答案】如图所示【解析】杠杆A点用力F1竖直向上拉，那么F1就是动力，物体的重力G 就是阻力F2。

【总结升华】画力臂的步骤：首先在杠杆的示意图上，确定支点O，再从支点O向力的作用线作垂线，画出垂足，则支点到垂足的距离就是力臂。

力臂用虚线表示，支点到垂足用大括号勾出，并用字母L1表示是动力臂。

注意力臂是从支点到力的作用线的垂直距离，不要错误地理解为从支点到力的作用点的距离。

举一反三：【变式】如图所示，杠杆AO在力F1、F2的作用下处于静止状态，L1是力F1的力臂，在图中画出力F1。

【答案】类型二、杠杆的平衡条件3、小明在做“研究杠杆平衡条件”实验时进行了如下实验步骤：把杠杆的中点支在支架上；把钩码挂在杠杆的两边,改变钩码的位置使杠杆平衡；记下两边钩码的重量,并用尺量出它们的力臂,分别填入实验数据的表格内；改变力和力臂的数值,做三次实验；求出各次实验的动力乘以动力臂和阻力乘以阻力臂的数值。

初三物理杠杆试题及答案一、选择题1. 下列关于杠杆的说法中，正确的是（）A. 动力臂大于阻力臂的杠杆是省力杠杆B. 动力臂小于阻力臂的杠杆是费力杠杆C. 动力臂等于阻力臂的杠杆是等臂杠杆D. 以上说法都正确2. 杠杆平衡条件是（）A. 动力×动力臂=阻力×阻力臂B. 动力臂×阻力=阻力臂×动力C. 动力×阻力臂=阻力×动力臂D. 动力臂×阻力=阻力臂×动力3. 杠杆的分类是根据（）A. 杠杆的形状B. 杠杆的材料C. 杠杆的用途D. 动力臂与阻力臂的大小关系4. 一个杠杆的动力臂是阻力臂的2倍，那么这个杠杆是（）A. 省力杠杆B. 费力杠杆C. 等臂杠杆D. 不能确定二、填空题1. 杠杆的五要素包括：杠杆、支点、动力、阻力和______。

2. 动力臂大于阻力臂的杠杆是______杠杆，它能够______。

3. 动力臂小于阻力臂的杠杆是______杠杆，它能够______。

4. 动力臂等于阻力臂的杠杆是______杠杆，它能够______。

三、解答题1. 一个杠杆的动力臂是3米，阻力臂是1米，动力是200牛顿，求阻力的大小。

2. 一个工人使用一个杠杆，动力臂是2米，阻力臂是1米，阻力是300牛顿，求动力的大小。

答案：一、选择题1. D2. A3. D4. A二、填空题1. 动力臂2. 省力，省力3. 费力，费力4. 等臂，不省力也不费力三、解答题1. 阻力=动力×动力臂/阻力臂=200N×3m/1m=600牛顿2. 动力=阻力×阻力臂/动力臂=300N×1m/2m=150牛顿。

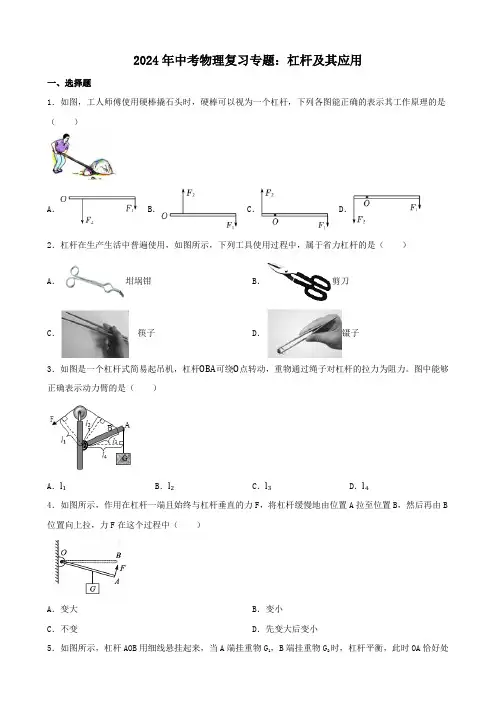

2024年中考物理复习专题：杠杆及其应用一、选择题1．如图，工人师傅使用硬棒撬石头时，硬棒可以视为一个杠杆，下列各图能正确的表示其工作原理的是（）A． B． C． D．2．杠杆在生产生活中普遍使用，如图所示，下列工具使用过程中，属于省力杠杆的是（）A．坩埚钳B．剪刀C．筷子D．镊子3．如图是一个杠杆式简易起吊机，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力。

图中能够正确表示动力臂的是（）A．l1B．l2C．l3D．l44．如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，然后再由B 位置向上拉，力F在这个过程中（）A．变大B．变小C．不变D．先变大后变小5．如图所示，杠杆AOB用细线悬挂起来，当A端挂重物G1，B端挂重物G2时，杠杆平衡，此时OA恰好处于水平位置，AO＝BO，杠杆重力不计，则（）A．G1＞G2B．G1＜G2C．G1＝G2D．无法判断6．如图所示，分别用力F1、F2、F3使杠杆在同一位置保持平衡。

已知F1竖直向上，F2与杠杆垂直，F3水平向右，关于这三个力的大小，下列说法中正确的是（）A．沿F1方向的力最小B．沿F2方向的力最小C．沿F3方向的力最小D．三个力的大小相等7．门的把手一般都安装在离门轴远的一端，如图所示，其中的科学道理是（）A．根据杠杆的知识，推开门时比较省距离B．根据杠杆的知识，推开门时比较省力C．推开门最省力的方式是，推力与门垂直且在门轴处施力D．推开门最省力的方式是，推力与门板面平行且在把手处施力8．如图所示，是我国古代《墨经》最早记述的秤的杠杆原理，有关它的说法正确的是（）①图中“标”“本”表示力臂，“权”“重”表示力②图中的B点为杠杆的支点③“权”小于“重”时，A端一定上扬④增大“重”时，应把“权”向A端移才能重新恢复水平平衡A．只有①④B．只有①②C．只有③④D．只有②④二、填空题9．用如图所示的“开瓶起子”开瓶盖，A、B两点中点是支点，开瓶盖时在C点处施加(选填“向上”或“向下”)的力。

1、杠杆定义：在力的作用下绕着固定点转动的硬棒叫杠杆。

说明：①杠杆可直可曲，形状任意。

②有些情况下，可将杠杆实际转一下，来帮助确定支点。

如：鱼杆、铁锹。

2、杠杆五要素组成杠杆示意图。

①支点：杠杆绕着转动的点。

用字母0表示。

②动力：使杠杆转动的力。

用字母 F i表示。

③阻力：阻碍杠杆转动的力。

用字母F2表示。

说明：动力、阻力都是杠杆的受力，所以作用点在杠杆上。

动力、阻力的方向不一定相反，但它们使杠杆的转动的方向相反④动力臂：从支点到动力作用线的距离。

用字母l i表示。

⑤阻力臂：从支点到阻力作用线的距离。

用字母12表示。

画力臂方法：一找支点、二画线、三连距离、四标签⑴找支点0⑵画力的作用线（虚线）：⑶画力臂（虚线，过支点垂直力的作用线作垂线）：⑷标力臂（大括号）。

3、研究杠杆的平衡条件：杠杆平衡是指：杠杆静止或匀速转动。

实验前：应调节杠杆两端的螺母，使杠杆在水平位置平衡。

这样做的目的是：可以方便的从杠杆上量出力臂。

⑴结论：杠杆的平衡条件（或杠杆原理）是：动力X动力臂=阻力X阻力臂。

写成公式F i l i=F2l2也可写成：F i / F 2=12 / 1 1⑵ 解题指导：分析解决有关杠杆平衡条件问题，必须要画出杠杆示意图；弄清受力与方向和力臂大小；然后根据具体的情况具体分析，确定如何使用平衡条件解决有关问题。

（如：杠杆转动时施加的动力如何变化，沿什么方向施力最小等。

）⑶ 解决杠杆平衡时动力最小问题：此类问题中阻力X阻力臂为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到①在杠杆上找一点，使这点到支点的距离最远；②动力方向应该是过该点且和该连线垂直的方向。

4、应用：名称结构特征特点应用举例杠杆知识点费力 杠杆动力臂小于 阻力臂 费力、 省距离缝纫机踏板、起重臂 人的前臂、理发剪刀、钓鱼杆等臂 杠杆动力臂等于 阻力臂不省力不费力 天平，定滑轮说明：应根据实际来选择杠杆，当需要较大的力才能解决问题时，应选择省力杠杆，当为了使用方便，省距离 时，应选费力杠杆。

一、初中物理杠杆平衡条件的应用问题1．能使杠杆OA水平平衡的最小力的方向为（）A．AB B．AC C．AD D．AE【答案】A【解析】【分析】根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．由此分析解答．【详解】由图知，O为支点，动力作用在A点，连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向应向上，所以最小力方向为AB．故选A．【点睛】在通常情况下，要使所用的动力最小，必须使动力臂最长，连接杠杆中支点和动力作用点这两点所得到的线段就是最长力臂．2．如图所示，轻质杠杆OA的B点挂着一个重物，A端用细绳吊在圆环M下，此时OA恰成水平且A点与圆弧形架PQ的圆心重合，那么当环M从P点逐渐滑至Q点的过程中，绳对A端的拉力大小将（）A．保持不变B．逐渐增大C．逐渐减小D．先变小再变大【答案】D【解析】【详解】作出当环M位于P点、圆弧中点、Q点时拉力的力臂l1、l2、l3如下由图可知，动力臂先增大，再减小，阻力与阻力臂不变，则由杠杆平衡公式F1l1=F2l2可知，拉力先变小后变大，故选D。

3．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力C．在使用过程中可以减小动力臂D．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。

4．如图所示，杠杆在水平状态保持静止，要使弹簧测力计的示数变为原来的12，下列措施中可行的是A．去掉三个钩码B．把钩码向左移动2小格C．把钩码向右移动2小格D．把弹簧秤测力计向左移动2小格【答案】B【解析】【分析】【详解】根据杠杆平衡条件F1L1＝F2L2得，4G×4L＝F2×8L，解得F2＝2G，要使弹簧测力计的示数变为原来的12，即F2＝G。
