IQOS电子烟标配充电器拆解 做工可圈可点

IQOS携带式充电盒1、充电盒开关2、LED显示灯21、IQOS盒充电状态指示灯22、IQOS携带充电器充电状态指示23、自动加热清洁状态指示灯3、自动加热清洁键4、电源开关5、USB线插口6、充电盒盖7、加热刀片（内置）8、电源开关9、IQOS盒主机10、电池接触面11、LED灯12、IQOS盒盖请阅读使用指南，正确安全的使用。

为了安全这是款极度危险的物体，在使用错误的情况下，有可能导致使用者死亡或者重伤，危险：在使用错误的情况下，有可能导致使用者死亡或者重伤注意：在使用错误的情况下，可以想象导致使用者轻松或者损害物体危险：在IQOS本体的盖脱落的情况下请不要使用，在脱落情况下有受伤的危险万一口袋充电器掉到水里的情况，千万不要用手去拿起来，有受伤的危险，如果是被水浸泡过了，请马上将IQOS系统电源拔掉，确认安全后再从水里拿出来IQOS本体或者其他配件要修理的情况下，请不要将配件分解，千万不能讲口袋充电器分解，有受伤的危险万一，电池的液体有泄漏的情况下，要注意不要流入眼睛，或者碰到皮肤，如果不小心流入眼睛或者碰到皮肤，必须用流动水勤洗，马上去医院检查IQOS系统如果不能正常运作，或者有火花发出，或者不是在充电状态下异常的高温，请马上停止使用不要让IQOS本体和口袋充电器的接触面，终端，连接器以外的配件产生短路现象，有受伤的危险警告?iQOS系统和付属品请不要沾到水。

（除了专用清洁刷和取下的iQOS的支架帽以外）清洁服务的时候溶剂和其它液体请一定不要使用。

?容易引起燃烧的东西、液体、煤气和使用过酸素的特殊地方请不要使用iQOS系统。

?iQOS系统有损坏、被改造实施过的、进过水的话，还有有疑惑的地方的话请不要使用、有受伤的危险。

?iQOS支架上热棒以外的东西请不要插入。

唯一可以作为例外的是，iQOS支架的电源关闭冷却的时候iQOS支架瓶盖堵塞的热棒的一部分为了去除付属的干洗钩可以使用。

?如果拿着iQOS支架走路的时候请注意不要让异物进入到内部，有受伤或烧伤的危险。

iqos电子烟烟杆的拆解装置摘要:现代电子烟最早出现在1927年，发展到今天已经有近百年的历史。

在此期间，现代电子烟突飞猛进，出现了种类各异的产品。

有开放式注油大烟雾电子烟、封闭式换弹小烟雾电子烟、加热不燃烧型电子烟。

其中加热不燃烧型电子烟是使用真的烟草。

通过设备加热释放出烟雾与尼古丁供使用者吸食，从而口感上更接近香烟。

因为烟草在不燃烧的时候某些有害物质不能释放出来。

所以这种不燃烧型比传统香烟危害更小。

关键词:iqos电子烟；无损拆解；技术方案iqos电子烟则属于加热不燃烧型电子烟，其烟杆是由电池，电路板，陶瓷加热片组成。

通过给电池充电，电路板控制电池给陶瓷加热片加热，能够使得陶瓷加热片达到300°高温，用于烟叶加热以达到加热不燃烧的目的。

长期使用，烟叶加热后产生的焦油会顺着加热片渗入内胆的电路板，电池，从而使电路板和电池损坏。

iqos电子烟烟杆使用的是塑料外壳，金属内胆的无螺栓，无卡扣的紧密组装，难以拆解，蛮力拆解容易顺坏烟杆，使其无法使用。

所以，科学正确的拆解iqos电子烟烟杆可以保护烟杆完好无损的同时保证拆解、清洁、维修后的正常使用，提高iqos电子烟的寿命。

针对iqos电子烟烟杆难以拆解的问题，发明一种iqos电子烟烟杆拆解的装置，该装置可以轻松拆解烟杆，保证拆解后完好无损，以便后续清洁，维修，使用。

为实现上述目的，该拆解装置，其特征在于：使用机械加工一个分别夹紧iqos电子烟烟杆外壳和内胆的装置，外壳固定在不可移动的夹具上，内胆固定在可螺栓调节移动的夹具上。

通过调节水平调节螺栓保证外壳和内胆处在同一水平位置，再使用拧紧螺栓产生拉力将外壳和内胆分离，从而保证iqos电子烟烟杆外壳和内胆完好无损。

一．技术方案：1.1 制作夹紧iqos电子烟烟杆外壳的夹具（9），夹紧孔径14mm（7），此夹具和装置底座（1）使用螺栓接连固定，连接螺栓为水平调节螺栓（10）。

1.2 制作夹紧iqos电子烟烟杆内胆的夹具（5），夹紧孔径12mm（4），此夹具安装在支架的两根半螺纹螺栓上，使此夹具可以在无螺纹螺栓处水平活动（2）。

IQOS（I Quit Ordinary Smoking）是由菲利普·莫里斯国际（Philip Morris International）公司开发的一种加热非燃烧的电子烟产品。

以下是IQOS 设备的基本结构和部件：
1. 加热器（Holder）：
- 加热片（HeatSticks）插槽：用于插入烟草加热片，加热片是特制的烟草制品，其中的烟草不被燃烧而是受热。

- 加热片加热系统：通过加热片加热系统，将烟草中的尼古丁和其他化学物质释放出来，形成类似传统香烟的气雾。

2. 口部（Cap）：
- 嘴部：用户通过嘴部吸入产生的气雾，仿真传统香烟的口感。

3. 电子部分（Electronic Unit）：
- 电池：提供电力，驱动加热系统。

- 电子芯片和传感器：控制加热温度和其他相关参数，确保设备的正常运行。

4. 充电口（Charging Port）：用于连接充电器，给电池充电。

5. 指示灯（LED Indicator）：显示设备状态，例如电量、充电状态等。

6. 清洁工具：用于清理设备，保持其良好的工作状态。

请注意，IQOS 的具体结构和设计可能有所变化，这只是一般情况下的组成部分。

使用IQOS 或任何其他电子烟产品时，请务必仔细阅读和遵守生产商提供的使用说明书。

IQOS携带式充电盒1、充电盒开关2、LED显示灯21、IQOS盒充电状态指示灯22、IQOS携带充电器充电状态指示23、自动加热清洁状态指示灯3、自动加热清洁键4、电源开关5、USB线插口6、充电盒盖7、加热刀片（内置）8、电源开关9、IQOS盒主机10、电池接触面11、LED灯12、IQOS盒盖请阅读使用指南，正确安全的使用。

为了安全这是款极度危险的物体，在使用错误的情况下，有可能导致使用者死亡或者重伤，危险：在使用错误的情况下，有可能导致使用者死亡或者重伤注意：在使用错误的情况下，可以想象导致使用者轻松或者损害物体危险：在IQOS本体的盖脱落的情况下请不要使用，在脱落情况下有受伤的危险万一口袋充电器掉到水里的情况，千万不要用手去拿起来，有受伤的危险，如果是被水浸泡过了，请马上将IQOS系统电源拔掉，确认安全后再从水里拿出来IQOS本体或者其他配件要修理的情况下，请不要将配件分解，千万不能讲口袋充电器分解，有受伤的危险万一，电池的液体有泄漏的情况下，要注意不要流入眼睛，或者碰到皮肤，如果不小心流入眼睛或者碰到皮肤，必须用流动水勤洗，马上去医院检查IQOS系统如果不能正常运作，或者有火花发出，或者不是在充电状态下异常的高温，请马上停止使用不要让IQOS本体和口袋充电器的接触面，终端，连接器以外的配件产生短路现象，有受伤的危险警告・iQOS系统和付属品请不要沾到水。

（除了专用清洁刷和取下的iQOS的支架帽以外）清洁服务的时候溶剂和其它液体请一定不要使用。

・容易引起燃烧的东西、液体、煤气和使用过酸素的特殊地方请不要使用iQOS 系统。

・iQOS系统有损坏、被改造实施过的、进过水的话，还有有疑惑的地方的话请不要使用、有受伤的危险。

・iQOS支架上热棒以外的东西请不要插入。

唯一可以作为例外的是，iQOS支架的电源关闭冷却的时候iQOS支架瓶盖堵塞的热棒的一部分为了去除付属的干洗钩可以使用。

・如果拿着iQOS支架走路的时候请注意不要让异物进入到内部，有受伤或烧伤的危险。

IQOS 3 DUO（使用前的准备）1、开启电源按住口袋充电器按钮4秒钟。

加热棒状态指示灯和电池指示灯闪烁时，电源打开。

您不必每次使用时都重复此步骤。

要关闭电源，请按同一按钮4秒钟。

灯熄灭。

按住4秒钟以上可能会导致重置。

初次使用时，电池可能没有剩余，请给它充电。

2、给充电器充电使用专用的交流电源适配器和专用的USB电缆充电。

充电时，电池指示灯闪烁。

正品可以在IQOS在线商店和IQOS商店购买。

确保门已关闭。

确保正确插入交流适配器和USB电缆。

由于个人电脑的USB电源很弱，因此可能无法正常充电。

充满电需要120分钟。

3、检查电池状态如果您短时（约1秒钟）按下袖珍充电器按钮，则电池指示灯将点亮，以通知您充电状态。

IQOS 3 DUO（简易步骤）步骤1 ：为加热棒充电按下门的底部将其打开。

装入加热棒并关上门以开始充电。

固定器状态指示灯变为白色时，充电完成。

步骤2：插入烟丝将特殊的IQOS烟草棒直接插入过滤器上印制的线中，请勿扭曲。

扭曲可能会导致加热刮板内部断裂。

步骤3：加热烟丝按住按钮，直到加热棒振动并且指示灯闪烁白色。

步骤4：准备就绪！当加热棒振动两次并且指示灯变成白色时，您就可以准备好了。

步骤5：结束前注意剩下30秒钟，加热棒将振动两次，并且指示灯将闪烁白色步骤6：取出烟丝当灯光熄灭时，向上滑动盖子，将烟丝笔直拉出而不会扭曲。

扭曲可能会导致加热刮板内部断裂。

要继续使用第二个，请再次从STEP 2开始。

步骤7：将加热棒装入口袋充电器。

清洁会使顽固的污渍难以粘附在加热刮板上，从而最大限度地提高IQOS的性能。

每包烟丝清洁一次。

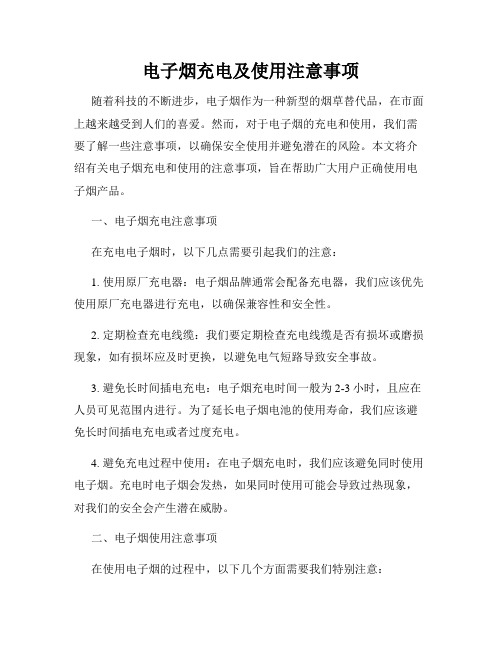

电子烟充电及使用注意事项随着科技的不断进步，电子烟作为一种新型的烟草替代品，在市面上越来越受到人们的喜爱。

然而，对于电子烟的充电和使用，我们需要了解一些注意事项，以确保安全使用并避免潜在的风险。

本文将介绍有关电子烟充电和使用的注意事项，旨在帮助广大用户正确使用电子烟产品。

一、电子烟充电注意事项在充电电子烟时，以下几点需要引起我们的注意：1. 使用原厂充电器：电子烟品牌通常会配备充电器，我们应该优先使用原厂充电器进行充电，以确保兼容性和安全性。

2. 定期检查充电线缆：我们要定期检查充电线缆是否有损坏或磨损现象，如有损坏应及时更换，以避免电气短路导致安全事故。

3. 避免长时间插电充电：电子烟充电时间一般为2-3小时，且应在人员可见范围内进行。

为了延长电子烟电池的使用寿命，我们应该避免长时间插电充电或者过度充电。

4. 避免充电过程中使用：在电子烟充电时，我们应该避免同时使用电子烟。

充电时电子烟会发热，如果同时使用可能会导致过热现象，对我们的安全会产生潜在威胁。

二、电子烟使用注意事项在使用电子烟的过程中，以下几个方面需要我们特别注意：1. 避免过度使用：电子烟虽然相对于传统烟草来说，对身体的伤害较小。

然而，过度使用电子烟同样会对我们的健康产生不良影响。

我们应该适度使用，避免沉迷。

2. 选择合适的电子烟液：电子烟液是电子烟的核心组成部分。

在选择电子烟液时，我们应该选择正规品牌的产品，避免购买质量不合格的产品。

另外，对于初次使用者，应该选择低浓度的电子烟液，以减少对身体的刺激。

3. 注意电子烟液的储存：电子烟液中的尼古丁是一种有毒物质，我们应该将电子烟液放在儿童无法触及的地方，避免误食。

同时，电子烟液应该存放在阴凉、干燥的地方，避免阳光直射。

4. 定期清洁电子烟：为了确保电子烟的正常运行和延长其使用寿命，我们应该定期清洁电子烟。

清洁过程中应注意使用软布擦拭，避免使用水直接清洗，以免损坏电子烟的电路板。

5. 注意使用环境：在使用电子烟时，我们应该遵守当地的吸烟规定，选择合适的场所使用。

Yoobao羽博无线立式双线圈充电器D2拆解内部做
工如何
 外包装印刷配色与布局与羽博其他型号无线充电产品高度统一。

受限于立式充电器的体积，包装盒体积也略微大一些。

 充电器的相关信息非常详细的标注在包装盒的背面。

 简单几个字的描述很好的诠释了此款充电器的特点。

 包装盒内含充电器、Micro USB接口充电数据线、纸质说明书。

 充电器的主体由一整块铝板折弯而成，正面边缘均做了CNC倒角处理，整体手感与可视效果非常出色。

 因为充电器比较修长，所以从侧面看上去厚度比其他的无线充电器都要薄上不少。

 充电器正面覆盖了一层磨砂质感的塑料板。

在两个线圈的位置均做了标记。

 这个位置中间的乳白色圆点是充电器的蓝、绿双色工作指示灯。

无损拆开CS2A充电器外壳，加装LED指示灯显示充电和涓流状态用组合螺丝刀的带孔T10头拆卸后盖螺钉。

如果没有带孔的T10头，可以先用组合螺丝刀的2.0一字头轻轻撬掉后盖T10螺钉的中心小钉，再用不带孔的T10头或2.5一字头拆卸后盖螺钉。

用组合螺丝刀的2.0一字头，在充电器的8字电源插座外侧插进去轻轻一撬，靠近8字电源插座侧面上下盖之间出现一点缝隙，用一张银行卡之类的塑料卡片沿这个缝隙刷一周，就可以把全部暗扣脱开。

用这种方法打开CS2A的外壳，不会有任何损伤。

用一个小铁夹比好尺寸夹在负极的电路板边上，再用裁纸刀的刀背一边刀尖或断锯片在电路板上划几下，就可以把电路板铜箔划开。

然后在相应的位置钻小孔，安装LED指示灯。

索尼BC-CS2A充电器原理图新加装的2个LED负极分别接到三极管Q203和Q204的e极，这2个LED的正极连接在一起，通过一个限流电阻接到+3V电压上。

这个限流电阻可以用510Ω~1.5kΩ。

要想LED亮一些就用510Ω，不想太亮用1.5kΩ也可以。

安装前可以先用万用表的二极管测试档测试一下，如果LED很暗，就用小一点的电阻，反之则可以用大一点的电阻。

假设电池充电时电压1.2V~1.5V，2只三极管Q201（Q210）和Q202充电时饱和导通，它们的e极有1.3V~1.6V，b极有0.6~0.9V，Q203或Q204的e极也是0.6~0.9V左右。

新加的LED串联限流电阻后接在3V电压和Q203或Q204的e极之间，电压有2.4V~2.1V，如果LED点亮的电压为1.6V，串联限流电阻上的电压就是0.8V~0.5V。

R212和R217是2只10Ω电阻，通过的电流只有几mA，接在它们的前后区别不大。

测试点TP22是Q203的e极和R212的连接点，测试点TP24是Q203的e极和R217的连接点，新加装的2个LED负极分别接在Q203和Q204的e极时，刚好可以在两个测试点TP22和TP24上焊接，好焊一点。

IQOS 拆解：红灯修理+深度清理各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢这是最难的一步，也是相对暴力的一步，完成了他就完成了90%的工作。

有人用扳手+螺丝刀，有人用铁签子，居然还有人用钻头……我用的是串珠子用的线，韧性比较强的那种。

串成降落伞状，一手拉线，另一只手拉住加热棒的“裤子”用力拉。

我在拆第一根加热棒时很轻松的就拉开了，可再拆第二根加热棒时各种用力均失败。

对，没错，为了验证方法管用，并且可行，本着负责任的精神我把另外一根完好的加热棒也拆了。

脱完裤子的iqos网上有个视频，徒手给加热棒脱裤子，感觉也太扯了，我硬拉160KG 的都忙活了半天……期间试过用雕刻用的台子固定加热棒，带橡胶手套增大摩擦力等等。

最后将绑成降落伞形状的线缩短，并且穿了一根螺丝刀进去当把手，终于拉开了。

将按键取下来放在一边，备用。

带了金箍的加热棒把加热棒上的“金箍”取下，备用。

内衣的开关加热棒下端有个小窗口，按住里面的卡簧，将加热棒的主体慢慢抽出。

加热棒的电池下面有一个小铁片也尽量取下，省的过会清理时掉出来。

iqos 加热棒全裸版陶瓷加热片刚刚用棉棒清理过还是这么脏，下面的积碳已经发黑了。

居然还工作正常也是不易。

网上说用酒精棉一点点将积碳和烟焦油擦净。

手头没有酒精棉片，我选择用刀片一点点，将表层的积碳刮掉。

在清理加热片是一定要小心，你有多不小心，它就能让你多伤心。

有用原装的清理工具别断的，有在拆机后擦拭时掰碎的。

清理完加热片，用纸巾蘸一下主板两侧。

清理加热棒的内衣，就是那跟黑色的管子，早就想好好的给他擦一擦了，管子里的烟焦油、烟叶渣着实不少。

穿内衣清理完毕后的加热片简直就是从非洲血统变成了白人。

这时候对准加热棒主题背面的凹槽，以及管子的凸起，将加热棒一点点塞进去。

脱衣服不容易，穿也不简单管子上面的小窗口会遇到四个卡簧，每往里塞一点都要注意，千万别用蛮力。

快到最后一个卡簧时别忘了把刚才的小铁片放回去，它的作用是固定加热棒穿内衣的深度。

如何拆电源适配器拆电源适配器的步骤如下：步骤一：先确认适配器是否断电，将适配器从电源插座拔出，并断开适配器与电子设备的连接。

等待适配器冷却后，开始操作。

步骤二：找到适配器的外壳。

首先检查适配器上是否有螺丝，如果有，找到并用螺丝刀解开螺丝。

如果没有螺丝，则可能是采用其他的固定方式，需要以其他方式拆除外壳。

步骤三：在适配器的外壳上找到连接线。

适配器的外壳通常由两部分组成，通过接口连接。

使用扁铁片或扁头螺丝刀插入适配器外壳分界处，用力轻轻撬动，使两部分适配器外壳分离。

步骤四：适配器外壳分离后，可以看到适配器的内部组件。

小心地观察内部组件的连接方式和布局，根据需要拆卸相应的部件。

通常，适配器的内部组件包括电源线圈、变压器、电容器、整流器等。

步骤五：逐一拆除内部组件。

对于较大的组件，如电源线圈和变压器，通常需要用螺丝刀解开螺丝来拆卸。

对于较小的电子元件，如电容器和整流器等，可能需要用焊锡吸取器将焊点热化，从电路板上取下这些元件。

步骤六：在拆卸过程中，要小心操作，避免对适配器内部造成损坏。

如果遇到困难，应换用适当的工具和方法来解决问题，不要强行操作，以免损坏适配器。

步骤七：在适配器内部拆卸完成后，可以对适配器的组件进行清洁和检查，确保没有杂质或损坏。

如有需要，可以更换故障或老化的部件。

步骤八：在拆卸完成后，应将适配器重新装配。

将内部组件安装回适配器外壳中，确保各部件的连接良好。

重新固定适配器外壳，如果有螺丝，则紧固螺丝。

步骤九：重新连接适配器与电子设备，并将适配器插入电源插座。

注意检查适配器连接是否牢固，避免出现电流不稳定或其他问题。

步骤十：重新接通电源，测试适配器是否正常工作。

可以通过插头指示灯或使用万用表来检测适配器的输出电压是否正常。

拆解电源适配器需要一定的技术基础和操作经验，对于缺乏电子知识和经验的人来说，拆解电源适配器可能不安全且有潜在风险。

因此，如果没有相关的技术能力和经验，建议不要进行拆解操作，并将适配器交给专业人员进行维修。
