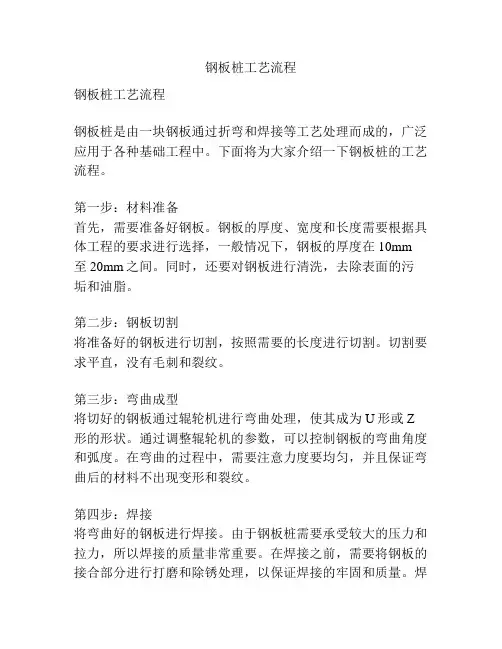

钢板桩工艺流程钢板桩工艺流程钢板桩是由一块钢板通过折弯和焊接等工艺处理而成的，广泛应用于各种基础工程中。
下面将为大家介绍一下钢板桩的工艺流程。
第一步：材料准备首先，需要准备好钢板。
钢板的厚度、宽度和长度需要根据具体工程的要求进行选择，一般情况下，钢板的厚度在10mm至20mm之间。
同时，还要对钢板进行清洗，去除表面的污垢和油脂。
第二步：钢板切割将准备好的钢板进行切割，按照需要的长度进行切割。
切割要求平直，没有毛刺和裂纹。
第三步：弯曲成型将切好的钢板通过辊轮机进行弯曲处理，使其成为U形或Z 形的形状。
通过调整辊轮机的参数，可以控制钢板的弯曲角度和弧度。
在弯曲的过程中，需要注意力度要均匀，并且保证弯曲后的材料不出现变形和裂纹。
第四步：焊接将弯曲好的钢板进行焊接。
由于钢板桩需要承受较大的压力和拉力，所以焊接的质量非常重要。
在焊接之前，需要将钢板的接合部分进行打磨和除锈处理，以保证焊接的牢固和质量。
焊接时要注意控制焊接电流和时间，保证焊缝的质量。
第五步：防腐处理钢板桩通常是在海水或者土壤中使用，所以需要进行防腐处理，以延长使用寿命。
常用的防腐处理方法有喷砂、喷漆、镀锌等。
喷砂可以去除钢板表面的氧化层和污垢，使钢板表面更加光滑；喷漆可以起到隔离外界空气和水分的作用；镀锌能够形成一层保护层，防止钢板被腐蚀。
第六步：表面处理经过焊接和防腐处理后，钢板桩的表面可能会有一些瑕疵和不平整。
为了美观和保护，需要对表面进行处理。
常用的表面处理方法有喷漆和抛光。
喷漆能够使钢板桩表面色泽均匀而且持久，增加美观性；抛光则能够去除表面的瑕疵和不平整，使钢板桩更加光滑。
以上就是钢板桩的工艺流程。
从材料准备、切割、弯曲成型、焊接、防腐处理以及表面处理等环节都需要严格控制和操作，以保证钢板桩的质量和使用寿命。
钢板桩施工工艺及方法1、施工工艺钢板桩施工采用振动法沉桩施工，架设单层双面导架，屏风式打入法打设钢板桩。
其钢板桩的施工工艺流程图见下图。
钢板桩施工工艺流程图2、施工方法2.1、钢板桩施工准备1）钢板桩检验对拉森钢板桩进行外观表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等检验，对槽钢桩进行外观表面缺陷、长度、宽度、厚度、高度、端头角度、平直度等检验，对桩上影响桩打入的焊接件割除（有割孔、断面缺损应补强）。
2）钢板桩的矫正钢板桩为多次周转使用的材料，在使用过程中会发生板桩的变形、损伤，当偏差超过下表4-1中的数值时，使用前应进行矫正与修补。
表4-1钢板桩检验标准序号 检查项目允许偏差 检查方法 单位 数值 1桩垂直度 % ＜1 钢尺量 2桩身弯曲度 ＜2%L L 为桩长，钢尺量 3光滑度 无电焊渣或毛刺 目测 4 桩长度 不小于设计长度钢尺量 （1）表面缺陷修补：先清洗缺陷附近表面的锈蚀和油污，然后用焊接修补的方法补平，基坑开挖支护 基坑回填 拔出钢板桩 钢板桩定位放样 挖沟槽 拆除导梁与导架打钢板桩 安装导梁与导架 钢支撑拆除再用砂轮磨平。
（2）端部平面矫正：用氧乙炔切割部分桩端，使端部平面与轴线垂直，然后再用砂轮对切割面进行磨平修整。
当修整量不大时，也可直接采用砂轮进行修整。
（3）桩体挠曲、扭曲矫正：腹向弯曲矫正时两端固定在支承点上，用千斤顶顶在钢板桩凸处进行冷弯矫正；侧向弯曲矫正即在专门的矫正平台上进行。
（4）桩体局部变形矫正：对局部变形处用氧乙炔热烘与千斤顶顶压、大锤敲击相结合进行矫正。
（5）锁口变形矫正：用标准钢板桩作为锁口整形胎具，采用慢速卷扬机牵拉调整处理。
3）打桩机选择由挖掘机（PC220）加振动锤改装而成，通过振动使桩周围的土体产生结构变化，降低了强度，钢板桩周围的阻力减少，有利于桩的贯入。
4）导架安装为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，本施工方法采用单层双面导架（亦称施工围檩）。
钢板桩施工工艺流程方案一、施工前准备。
1.1场地勘察。
咱搞钢板桩施工啊，这场地勘察可是头一遭的大事儿。
就好比打仗之前得先摸清楚地形一样。
得看看这施工场地的地质情况咋样，是软土地基呢，还是硬邦邦的岩石地。
土壤的类型啊，地下水的水位高低啊，这些都得心里有数。
要是不弄清楚，那后面施工就像没头的苍蝇，乱撞。
这就叫“知己知彼，百战不殆”嘛。
1.2材料设备准备。
二、钢板桩的打入。
2.1定位放线。
这一步就像是给钢板桩画个框框，告诉它该站哪儿。
放线得精准，差一点儿都不行。
要是线放歪了，那钢板桩打下去就会参差不齐，整个工程的美观性就没了，而且还可能影响结构的稳定性。
就像盖高楼大厦，地基要是歪的，那楼能稳当吗？2.2起始桩打入。
起始桩就像队伍里的排头兵，至关重要。
要保证它打得垂直、稳固。
打桩的时候得时刻盯着，就像盯着刚学走路的孩子一样，一点儿都不能放松。
如果起始桩打歪了，后面的桩跟着就会歪，那可就是“一步错，步步错”。
2.3钢板桩逐根打入。
一根一根地把钢板桩打下去，这个过程可不能急。
每一根都要按照设计要求来，角度、深度都得合适。
有时候可能会遇到阻力，就像跑步的时候突然被人拽了一下，这时候就得停下来看看是啥原因，是碰到大石头了呢，还是设备出故障了。
可不能不管不顾地硬打，不然钢板桩可能会变形或者损坏。
三、施工过程中的监测。
3.1桩身垂直度监测。
在钢板桩打入的过程中，得时刻注意桩身的垂直度。
这就好比看一个人站得直不直一样。
如果发现桩身歪了，得及时调整。
要是任由它歪着，那整个钢板桩墙的稳定性就会受到威胁，就像一堵墙有了裂缝，随时可能倒掉。
3.2周围环境监测。
咱这施工不能只盯着钢板桩，周围的环境也得照顾到。
看看附近的建筑物有没有受到影响，地面有没有沉降。
要是因为咱施工把人家的房子弄出裂缝了，那可就麻烦了。
这就像你在自己家干活儿，不能影响到邻居一样，得做到“井水不犯河水”。
四、钢板桩的拔除。
4.1拔除条件判断。
不是说钢板桩打完事儿了就立马拔。
钢板桩施工工艺及方法钢板桩施工工艺及方法一、引言钢板桩作为一种常见的地基处理工法，广泛应用于建筑、水利等领域。
本文将详细介绍钢板桩施工的工艺及方法，包括前期准备、材料准备、施工步骤等内容。
二、前期准备1.项目调研在施工前，需要对项目进行全面调研，包括地质、土质等方面的调查，了解工程所处环境及存在的问题。
2.设计方案及施工图纸根据项目调研结果，制定详细的设计方案及施工图纸，包括钢板桩的数量、尺寸、埋入深度等要求。
3.施工设备及材料准备根据设计方案，准备所需的施工设备和材料，包括钢板桩、振动锤、附件等。
三、施工步骤1.现场布置选定施工面，清理施工现场并布置施工场地，确保施工区域整洁有序。
2.钢板桩安装将钢板桩按照设计图纸的要求进行排布，根据土质情况选择合适的振动锤进行安装。
3.振动锤的使用将振动锤的底部与钢板桩连接，开启振动锤进行施工。
根据不同土质的堆实程度来控制振动锤的时间和频率，确保钢板桩正常埋入地下。
4.钢板桩的连接当一个钢板桩埋入到规定深度后，根据设计要求将下一节钢板桩与其连接。
确保连接牢固可靠。
5.整体固定全部钢板桩埋入地下后，进行整体固定，采用搭接、焊接等方法，使钢板桩形成一个整体。
6.现场质量检验进行现场质量检验，包括检查钢板桩的埋入深度、连接牢固程度等，确保施工质量达到设计要求。
四、附件本文档所涉及的附件如下：1.设计方案及施工图纸2.钢板桩的技术参数3.振动锤的说明书五、法律名词及注释本文档所涉及的法律名词及注释如下：1.地质调查：指对工程地质条件进行实地调查和分析的行为。
2.振动锤：一种用于钢板桩施工的设备，通过压缩空气或水压产生振动力，将钢板桩埋入地下。
钢板桩施工工艺流程钢板桩是一种常用于基础工程中的桩基施工方法，其施工工艺流程主要包括以下几个步骤：设计准备、桩基施工、孔隧道作业、铺设钢板桩、连接与固定、质量检查与验收。
一、设计准备1.桩基设计：根据工程的地质情况和荷载要求，进行桩基设计，确定桩径和桩长。
2.材料选材：选择符合规定标准的钢板桩材料，包括钢板桩、焊条、螺栓等。
3.设备准备：准备好施工所需的钢板桩振捣机、施工作业平台、起重机械等设备。
二、桩基施工1.地表准备：清理施工现场，确保施工区域平整无障碍物。
2.布置坐标：根据设计要求，在施工区域内标出桩位的坐标。
3.钻孔施工：使用钻孔机，按照设计要求进行钻孔作业。
4.爆破拆除：若遇到较硬的岩石或坚固的土层，可以采用爆破拆除的方法。
5.孔洞清理：清理钻孔留下的岩屑和杂物，确保孔洞干净。
三、孔隧道作业1.土壤加固：对土层进行配筋和加固，提高土壤的承载力。
2.土工布铺设：将土工布铺设在孔隧道壁上，增强土壤的稳定性和耐久性。
3.孔隧道固结：使用注浆机对孔隧道进行注浆固结，增加孔隧道的强度和稳定性。
四、铺设钢板桩1.钢板桩制作：根据设计要求，在钢板上进行切割焊接，制作成符合规定尺寸和形状的钢板桩。
2.钢板桩处理：对制作好的钢板桩进行除锈处理，确保钢板桩表面光洁无瑕疵。
3.钢板桩起吊：使用起重机械将钢板桩吊起并放置在钢板桩振捣机上。
4.振捣安装：启动钢板桩振捣机，将钢板桩逐渐推入孔隧道中，直至达到设计要求的深度。
五、连接与固定1.钢板桩连接：将相邻的钢板桩通过焊接或螺栓连接在一起，形成钢板桩墙。
2.顶部横担安装：在桩墙顶部安装横担，用于固定桩墙并提供支撑。
3.固定桩墙：根据设计要求，使用钢筋混凝土或钢制承台固定桩墙，确保桩墙的稳定性和承载力。
六、质量检查与验收1.检查钢板桩墙：对钢板桩墙进行质量检查，检查其表面是否平整、连接是否牢固。
2.检查桩顶水平度：测量钢板桩墙顶部的水平度，确保符合设计要求。
3.桩身标志：在每根钢板桩上标志出所需的桩身信息，便于后续的施工和检查工作。
钢板桩的施工工艺及流程钢板桩是一种常用的基础工程材料，广泛应用于建筑、桥梁、码头等工程领域。
本文将介绍钢板桩的施工工艺及流程，帮助读者更好地了解并掌握相关知识。
一、工艺准备在进行钢板桩施工工艺之前，需要进行一系列的准备工作，包括设计方案的制定、施工方案的编制、施工设备和材料的准备等。
1. 设计方案制定在进行钢板桩施工之前，需要制定相应的设计方案。
设计方案应包括桩长、桩间距、桩身尺寸等具体参数，并结合工程实际情况进行调整。
2. 施工方案编制根据设计方案，施工方案应细化具体施工工艺及流程，包括施工设备的选择、桩身打击方法、安全措施等内容。
3. 施工设备和材料准备钢板桩施工所需的设备和材料有外斜撑、导向桩、打桩锤、剪切器等。
在施工前应确保这些设备和材料充足，并进行检查和维护。
二、施工工艺1. 打桩前准备（1）清理工作区域，确保施工现场整洁，移除任何障碍物。
（2）按照设计方案在地面上标出桩位，并进行精确测量。
（3）确定施工方法，根据具体情况选择静压、振动或冲击等桩身打击方式。
2. 安装导向桩（1）根据标定的桩位确定导向桩的位置，并进行固定。
（2）导向桩应垂直于地面，以确保钢板桩的正确位置。
3. 安装承重钢板桩（1）将钢板桩逐节安装在导向桩上。
（2）桩身的连接应牢固可靠，检查连接部位是否有松动或缺陷。
4. 桩身打击（1）根据施工方案选择合适的桩身打击方式。
（2）按照设计方案要求，逐节打入钢板桩直至到达设计桩深。
（3）打桩过程中，及时检查桩身垂直度和位置是否满足要求。
5. 修剪与锤击（1）根据需要，在桩顶和桩底修剪桩身，确保桩身平整。
（2）使用打桩锤对桩顶部分进行锤击，以增加桩顶的密实性。
6. 施工验收（1）施工完成后，应进行桩身的质量检查，检查桩身是否有变形或破损。
（2）检查桩身的垂直度和位置是否满足设计要求。
（3）进行必要的试验和检测，如桩身抗压强度测试等。
三、施工流程根据以上施工工艺，总结出钢板桩的施工流程如下：1. 工艺准备：制定设计方案、编制施工方案、准备施工设备和材料。
钢板桩施工工艺及方法1、施工工艺钢板桩施工采用振动法沉桩施工，架设单层双面导架，屏风式打入法打设钢板桩。
其钢板桩的施工工艺流程图见下图。
钢板桩施工工艺流程图2、施工方法2.1、钢板桩施工准备1）钢板桩检验对拉森钢板桩进行外观表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等检验，对槽钢桩进行外观表面缺陷、长度、宽度、厚度、高度、端头角度、平直度等检验，对桩上影响桩打入的焊接件割除（有割孔、断面缺损应补强）。
2）钢板桩的矫正钢板桩为多次周转使用的材料，在使用过程中会发生板桩的变形、损伤，当偏差超过下表4-1中的数值时，使用前应进行矫正与修补。
表4-1钢板桩检验标准（1）表面缺陷修补：先清洗缺陷附近表面的锈蚀和油污，然后用焊接修补的方法补平，再用砂轮磨平。
（2）端部平面矫正：用氧乙炔切割部分桩端，使端部平面与轴线垂直，然后再用砂轮对切割面进行磨平修整。
当修整量不大时，也可直接采用砂轮进行修整。
（3）桩体挠曲、扭曲矫正：腹向弯曲矫正时两端固定在支承点上，用千斤顶顶在钢板桩凸处进行冷弯矫正；侧向弯曲矫正即在专门的矫正平台上进行。
（4）桩体局部变形矫正：对局部变形处用氧乙炔热烘与千斤顶顶压、大锤敲击相结合进行矫正。
（5）锁口变形矫正：用标准钢板桩作为锁口整形胎具，采用慢速卷扬机牵拉调整处理。
3）打桩机选择由挖掘机（PC220）加振动锤改装而成，通过振动使桩周围的土体产生结构变化，降低了强度，钢板桩周围的阻力减少，有利于桩的贯入。
4）导架安装为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，本施工方法采用单层双面导架（亦称施工围檩）。
导架通常由导梁和导桩等组成，导桩的间距为11.5m ，双面导梁之间的间距比板桩墙厚度大8～15mm 。
导架结构示意图见下图4-2所示。
拉森钢板桩导架图4-2：导架结构示意图导架的位置不能与钢板桩相碰。
导桩不能随着钢板桩的打设而下沉或变形。
钢板桩施工工艺技术一、技术参数深基坑均采用拉森钢板支护，雨污分流改造施工范围中，沟槽深度最深为5m,智能截流井沟槽最大深度7.8m。
深基坑范围的分流改造管道沟槽与截流井均采用钢板桩支护，钢板桩根据基坑深度不同，分别选用钢板桩长度为6~12m。
(1)支护桩采用FSP-IV型拉森钢板桩；横向支撑为钢管，钢梁为热轧普通型钢。
钢构件焊接采用E50XX型焊条，焊缝采用角焊缝，焊角尺寸8mm。
钢板桩、钢管支撑、H型钢围檩、槽钢托架钢材牌号均为Q345B。
(2)钢板桩桩体与腰梁之间有较大空隙，应采用钢块填塞，以保证两者之间紧密接触。
(3)钢板桩施工时轴线允许偏差为土10cm；桩顶标高允许偏差为10cm；板桩垂直度不超过土1%。
(4)支撑结构的安装与拆除顺序，应与基坑支护结构的设计计算工况相一致。
支撑安装应与土方开挖密切配合，必须严格按“由上而下、先撑后挖、严禁超挖”的原则施工。
(5)支撑标高位置允许偏差为30mm,平面位置允许偏差为100mm。
(6)施打困难地段采用螺旋钻机引孔，成孔直径400mm，引孔间距600mm，按顺序依次引孔至桩底标高。
■ g r -D (■ u 3520 g X~龍HW40D+400」 截流井支护平面图截流井支护断面图二、工艺流程测量放线定位一引孔施工一钢板桩施打一沟槽土方开挖一钢板桩围檩及横向支撑安装f 基坑回填f 板桩拔除。
<sp-ivm KL=12.0m ：M)345B .1550211 ■II12OO25Kr-. Il 二'□iyi&mWJ&n皿虚W f T 严严f 户的E2MNT&F-I履町伽心越HL-l2.->..三、施工方法1. 测量放线定位根据本工程的施工测量精度要求，配备具有丰富实践经验的人员和先进的测量仪器。
同时为保证施工放样及定位的精度，制定本切实可行的测量方案。
按下述方案实施本工程的测量控制。
测量工作的要点⑴施工测量过程中做到：a.熟悉施工图纸，掌握设计意图，严格按照规范规定的程序要求和标准精心施测。
钢板桩排桩的工艺流程
1、在进行钢板桩施工的时候，一般需要用专业钢板桩打桩设备将钢板桩打入土里，作为临时挡护材料，而在工程施工完毕之后，用同样的原理将钢板桩拔出来。
2、) 排桩墙一般应采用间隔法组织施工。
当一根桩施：正完成后，桩机移至隔一桩位进行施工。
2) 疏式排桩墙宜采用由一侧向单一方向隔桩跳打的方式进行施工。
3) 密排式排桩墙宜采用由中间向两侧方向隔桩跳打的方式进行施工。
3、施工准备将钢板桩运到工地后，钢板桩在拼组前必须对其进行检查、丈量、分类、编号，同时对两侧锁口用一块同型号长2～3m的短桩作通过试验，以2～3人拉动通过为宜，或采用卷扬机拖拉。
4、钢板桩拉锚的施工方法：按照起始钢板桩定位；履带式液压打桩机就位。
钢板桩夹桩龙口在打桩机变幅范围内衔桩。
5、拔除时间拔桩会产生一定的振动，如拔桩再带上过多泥土会引起土体的位移和地面的沉降，造成难以预计的后果，因此对于封闭式钢板桩墙，拔桩的开始点应该离开角桩5根以上，必要时还可以用跳拔的方法间隔拔除。
6、打桩前，可在钢板桩的锁口内涂抹油脂，以方便钢板桩的打入、拔出。
在拉森钢板桩插打过程中，当偏斜过大不能用拉齐方法调正时，必须拔起重打。
钢板桩施工方法1、施工工艺钢板桩施工采用振动法沉桩施工，架设单层双面导架，屏风式打入法打设钢板桩。
其钢 板桩的施工工艺流程图见下图。
钢板桩施工工艺流程图2、施工方法2.1、钢板桩施工准备1 )钢板桩检验对拉森钢板桩进行外观表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁 口形状等检验，对槽钢桩进行外观表面缺陷、长度、宽度、厚度、高度、端头角度、平直度 等检验，对桩上影响桩打入的焊接件割除(有割孔、断面缺损应补强)。
2 )钢板桩的矫正钢板桩为多次周转使用的材料，在使用过程中会发生板桩的变形、损伤，当偏差超过下 表 4-1 中的数值时，使用前应进行矫正与修补。
表 4-1 钢板桩检验标准( 1 )表面缺陷修补：先清洗缺陷附近表面的锈蚀和油污，然后用焊接修补的方法补平， 钢板桩定位放样 挖沟槽 安装导梁与导架拆除导梁与导架钢支撑拆除 基坑开挖支护拔出钢板桩基坑回填 打钢板桩 允许偏差 序号 检查项目 检查方法 单位 数值1 桩垂直度 % ＜1 钢尺量2 桩身弯曲度 ＜2%L L 为桩长，钢尺量3 光滑度 无电焊渣或毛刺 目测4 桩长度 不小于设计长度 钢尺量再用砂轮磨平。
( 2 )端部平面矫正：用氧乙炔切割部分桩端，使端部平面与轴线垂直，然后再用砂轮对切割面进行磨平修整。
当修整量不大时，也可直接采用砂轮进行修整。
( 3 )桩体挠曲、扭曲矫正：腹向弯曲矫正时两端固定在支承点上，用千斤顶顶在钢板桩凸处进行冷弯矫正；侧向弯曲矫正即在专门的矫正平台上进行。
(4)桩体局部变形矫正：对局部变形处用氧乙炔热烘与千斤顶顶压、大锤敲击相结合进行矫正。
( 5 )锁口变形矫正：用标准钢板桩作为锁口整形胎具，采用慢速卷扬机牵拉调整处理。
3 )打桩机选择由挖掘机( PC220 )加振动锤改装而成，通过振动使桩周围的土体产生结构变化，降低了强度，钢板桩周围的阻力减少，有利于桩的贯入。
4)导架安装为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，本施工方法采用单层双面导架(亦称施工围檩)。
钢板桩支护的施工工艺
钢板桩支护是一种常用的土木工程施工工艺，其施工工艺一般包括以下几个步骤：
1. 地面勘察：首先对施工场地进行地质勘察和地下管线勘察，确定施工条件和障碍物。
2. 基础准备：清理施工场地，除去杂草和垃圾，确保施工区域平整。
3. 垂直钢板桩的测量和设位：根据设计要求，确定钢板桩的位置和间距。
使用准确的测量仪器和工具，将钢板桩准确垂直的设定在地面上。
4. 驱桩：使用专用的桩机或振动器将钢板桩垂直驱入地下土层，直到达到设计的深度或者满足设计的承载力要求。
5. 连接钢板桩：将钢板桩连接在一起，形成桩壁。
连接方式可以使用钢板桩间的接头、焊接，或者通过螺栓连接来增加桩壁的稳定性。
6. 土方开挖：在桩壁内部进行土方开挖，通常采用机械开挖，根据需要进行合理的坑底整理。
7. 承重梁预制：根据设计要求，在桩壁顶部设置承重梁，用于承载上部结构的荷载。
承重梁可以预制在现场或者就地施工。
8. 放土和回填：在桩壁外部进行土方填充和回填，根据需要进行合理的压实和控制土压力。
9. 后处理和收尾工作：进行后处理工作，包括清理施工场地，进行施工记录和报告的整理，以及对设备和工具的维护。
需要注意的是，在钢板桩支护的施工过程中，要严格按照设计要求和施工规范，确保施工质量和施工安全。
钢板桩施工工艺及方法钢板桩施工工艺及方法一、施工工艺钢板桩施工顺序:钢板桩打设→压密注浆→开挖基坑→集水井降水→圆木支撑→底板施工1、密打咬口钢板桩（1）钢板桩选用槽钢，用履带振动打桩机打桩。
（2）据现场的条件，选择一块平整、坚实的场地，按堆放的顺序、位置、与平面布置施工方便、便于吊运。
（3）施工定位为使钢板桩打设位置准确，在地平上根据控制轴线定出位置，放线标出插入位置、间距，打桩前必须设置有一定刚度施工围檩。
打桩时必须根据水准点控制标高。
（4）钢板桩施工方法1）根据定位安装导梁，导梁安装必须位置正确，固定牢固施工时不能走动和沉陷。
2）钢板装施工时采用单独打入法。
3）沉桩时，钢板桩不能倾斜、扭曲、凹凸不平，施工时要确保精度，垂直度应控制在1%；桩顶标高必须控制在±10mm；板桩轴线偏差控制在±10mm。
2、压密注浆根据地质报告揭示的地质和结合施工实际情况，在井四周沿井边布置二排压密注浆孔，呈梅花状布置，间距为1米，深度按设计文件。
同时为保证基底不下沉及发生涌土现象，在井底对土体进行压密注浆加固，压密注浆布置每米一个孔，呈梅花形布置，孔埋深离井底设计标高3米。
边压浆边上提，压浆压到离井底20cm。
3、开挖基坑根据管位轴线，定出钢板桩工作井位置，用石灰粉划出工作井位置，用1m3履带液压挖机装车，4t自卸车运到存土场地。
4、集水井降水基坑开挖应设置集水井，收集基坑内地下水，根据出水量设置抽水机设专人抽水。
5、围檩及支撑（1）钢板桩圆木支撑选用Φ25的圆木作为支撑间距2M。
（2）钢板桩支撑围檩做一道，采用30#C型槽钢沿基坑四周布置，设置于距基坑底2M处，焊接成一个整体。
（3）基坑边开挖，边支撑，做到随挖随撑。
（4）支撑施工必须根据挖土施工工序流程进行支撑施工。
（5）支撑拆除应根据结构施工顺序进行。
模板拆除，回填完毕后，才能拆除支撑。
6、铺设垫层及混凝土底板在铺筑垫层时，应确保井底内无积水、无流砂、无翻浆等现象。
钢板桩施工工艺钢板桩施工工艺1. 引言钢板桩施工工艺是一种常用的地基处理方法，适用于土壤较软、沉积层较深或存在含水层的工程项目。
本文将详细介绍钢板桩施工工艺的各个环节，包括前期准备、桩基施工、桩帽施工等。
2. 前期准备2.1 土壤勘测与分析在施工前，需要进行土壤勘测与分析，确定土壤的物理力学性质，包括土体的密实度、含水量、承载力等。
根据土壤分析结果，确定钢板桩的尺寸和数量。
2.2 施工方案设计根据土壤勘测结果，结合工程要求，设计施工方案。
包括桩的布置方式、桩的间距、桩的深度等，以及在施工过程中需要注意的事项。
2.3 材料准备在施工前，需要准备充足的钢板桩及其连接件，并进行质量检验。
确保材料的质量符合相关标准要求，并已经进行防腐处理。
3. 桩基施工3.1 现场布置在桩基施工前，需要在施工现场进行布置。
包括标定桩位、划定基坑范围、搭设安全围挡等。
同时需要对施工现场进行安全评估，并设立相关的安全提示标志。
3.2 桩位打底桩位打底是指在桩位上进行一定深度的土方开挖，以确保桩顶与地面齐平。
根据设计要求，进行土方开挖，并清理开挖土方，确保桩位清洁。
3.3 基坑开挖与支护根据设计要求，在桩位周围开挖基坑，并进行相应的土方支护。
支护方式可以采用钢板桩、橡胶水堪等。
确保基坑的稳定性和施工安全。
3.4 钢板桩沉井将钢板桩逐节沉井。
首先，将钢板桩安装在马蹄形的桩底板上，然后使用专用的沉井设备将钢板桩逐节沉入土壤中。
沉井过程中，需要注意控制沉井速度，防止桩体变形。
3.5 桩顶处理沉井完成后，需对桩顶进行处理。
可以采用锄平、铁板打击等方式使桩顶平整、与地面齐平，并进行精确调整。
4. 桩帽施工4.1 桩帽基底处理对桩帽基底进行清理，确保桩帽基底平整、无污物。
4.2 钢筋预埋在桩帽基底上进行钢筋预埋工作。
根据设计要求，确定钢筋的种类、数量和位置，并进行精确安装。
4.3 混凝土浇筑进行桩帽的混凝土浇筑工作。
根据设计要求，进行混凝土材料的搅拌、运输、浇筑等工作，并进行充分的振捣以提高混凝土的密实性和强度。
钢板桩、拉森钢板桩工艺介绍钢板桩和拉森钢板桩是常见的基础建设工程中常用的支撑材料。
它们在工程中起到了固定地基、支撑土体和防止土体侧滑等重要作用。
下面将对钢板桩和拉森钢板桩的工艺进行介绍。
钢板桩工艺:钢板桩是由大型热轧钢板制成，经过剪切、冷弯和联焊等工艺加工而成。
其工艺流程如下：1. 材料准备：选用具有优良力学性能和耐腐蚀性的热轧钢板作为原材料。
2. 材料加工：对原材料进行剪切，按照规定的尺寸和形状进行冷弯成型。
3. 联焊：将冷弯成型的钢板用电弧焊接在一起，形成一定长度的钢板桩。
4. 表面处理：对焊接处进行外观处理，如刷漆或者喷涂防腐材料，以增加钢板桩的防腐性能。
5. 检验和试压：对钢板桩进行力学性能测试和耐压试验，确保其质量合格。
6. 储存和运输：包装和储存成捆，运输到现场使用。
拉森钢板桩工艺:拉森钢板桩采用了特殊的结构设计，具有更好的承载力和耐久性。
其工艺流程如下：1. 材料准备：选择高强度合金钢板作为原材料。
2. 板材切割：按照规定的尺寸进行切割。
3. 冷弯成型：使用冷弯机对切割后的板材进行冷弯，使其成为具有特殊形状的拉森钢板。
4. 对接焊接：将冷弯成型的拉森钢板进行对接焊接，形成一定长度和高度的拉森钢板桩。
5. 表面处理：对焊接处进行外观处理，如刷漆或者喷涂防腐材料，以增加拉森钢板桩的防腐性能。
6. 检验和试压：对拉森钢板桩进行力学性能测试和耐压试验，确保其质量合格。
7. 储存和运输：包装和储存成捆，运输到现场使用。
总结：钢板桩和拉森钢板桩都是通过钢板的加工、焊接和表面处理等工艺制成的支撑材料。
它们在基础建设工程中具有重要作用，能够有效固定地基，支撑土体，防止土体侧滑等。
通过严格的工艺流程和质量检验，确保钢板桩和拉森钢板桩的质量和可靠性。
钢板桩和拉森钢板桩是在土木工程中常用的支撑结构材料，用于固定土体、抵抗土压力、防止土体倾斜以及保护基础结构。
它们在基础施工中具有重要的作用。
下面将对钢板桩和拉森钢板桩的工艺以及其在工程中的应用进行详细介绍。
钢板桩支护工程施工工艺标准1、适用范围本工艺标准适用工业和民用建筑中，基坑采用钢板桩支护的工程。
2、施工准备（1）主要使用材料1）热轧普通槽钢：各项物理力学指标符合相关标准。
2）拉森式（U形)钢板桩：各项物理力学指标符合相关标准。
3）Z形钢板桩：各项物理力学指标符合相关标准。
4）H形钢板桩：各项物理力学指标符合相关标准。
5）直腹板形：各项物理力学指标符合相关标准。
（2）主要工机具冲击式打桩机、油压式压桩机、柴油锤、蒸气锤、落锤、振动锤。
（3）作业条件1）岩土工程勘察报告完成。
2）支坑支护设计完成，已经过强度、稳定性和变形计算。
钢板桩的设置位置应便于基础施工，即在基础结构边缘之外并留有支、拆模板的余地。
特殊情况下如利用钢板桩作为箱基底板或桩基承台的侧模，则必须村以纤维板（或油毛毡）等隔离材料，以利钢板桩的拔除。
3）做好测量放线工作，在基坑边做好轴线标高桩。
材料机具均已进场。
4）钢板桩的平面布置，应尽量平直整齐，避免不规则的转角以便充分利用标准钢板桩和便于设置支撑。
（4）作业人员1）主要作业人员：机械操作人员、壮工。
2）机械操作人员应经过专业培训并取得相应资格证书，主要作业人员经过安全培训，并接受了技术交底。
3、施工工艺（1）工艺流程钢板桩检验→钢板桩矫正→建筑物定位→板桩定位放线→挖沟槽→安装导向架→沉打钢板桩→拆除导向架支架→第一层支撑位置处开沟槽→挖第一层土→安装支撑及围檩→挖后一层土→基础承台施工→填土或换撑→拆除最下层支撑→地下室墙体施工→填土或换撑→拆除全部支撑→地下室顶板施工→回填土→拔除钢板桩（2）操作工艺1）打桩机械选择钢板桩可采用锤击打入法、振动打入法、静力压入法及振动锤击打入法等施打方法，工程中采用前两者居多。
根据不同的施打方法应采用相应的打桩机械。
同时在选择打桩机械型号时，应考虑工程地质，现场作业环境，钢板桩形式、重量、长度、总数量等具体条件，以使选用机械适用、经济、安全。
2）钢板桩的检验及矫正用于基坑支护的成品钢板桩如为新桩，可按出厂标准进行检验；重复使用的钢板桩使用前，应对外观质量进行检验，包括长度、宽度、厚度、高度等是否符合设计要求，有无表面缺陷，端头矩形比，垂直度和锁口形状等。
三种典型的钢板桩打桩法及其优缺点钢板桩是一种常用的打桩工法，适用于各种土质条件下的建筑工程。
下面将介绍三种典型的钢板桩打桩法及其优缺点。
1.震入法震入法是通过振动装置将钢板桩震入地下，以达到加固地基的效果。
其优点包括：-震入速度快：由于采用机械振动，震入速度明显快于其他打桩法，一般可达到每分钟10-20米。
-无振破现象：震入过程不会引起土体的破坏，也不会产生过多的噪音和振动。
-适用性广：震入法适用于各种土质条件，如砂土、黏土等，同时适用于变更填、弱湿土等较差的地层。
然而，震入法也存在一些缺点：-对土质有要求：为了保证桩与土体之间的摩阻力，需选择适宜的土质，否则震入效果不佳。
-能耗较高：由于需要使用震动设备，需要消耗一定的能源。
-技术要求高：震入设备的操作、控制及施工技术要求较高，需要专业的操作人员。
2.振预压法振预压法是在钢板桩的顶端施加振动或冲击力，将桩往土中挤入一定深度，然后进行预压以增加桩的侧向摩阻力。
其优点包括：-提高承载力：通过预压作用，可增加钢板桩与周围土体之间的摩阻力，提高桩的承载力和抗拔能力。
-适应性强：振预压法适用于各种土层，尤其适用于软弱土层以及需要提高桩基承载能力的地方。
-无振破现象：与振入法相比，振预压法会产生较小的振动和噪音。
振预压法的局限性有：-需要专用设备：为实现振动或冲击作用，需要专用的设备，增加了施工成本。
-有一定技术难度：需要掌握适当的振动频率和振动力，以及预压力的控制技术。
-增加施工时间：由于需要进行预压作用，振预压法往往需要更长的施工时间。
3.静压法静压法是将桩体沿着垂直方向通过重力或外加压力的作用，直接沉入地下。
其优点包括：-适用范围广：静压法适用于多种土质，包括砂土、粘土、淤泥等。
-工艺简单：相比于其他打桩法，静压法不需要使用振动设备，施工工艺相对简单。
-施工控制方便：静压法施工过程中，可以通过监测和控制工艺参数，对桩的质量进行实时调整，确保施工质量。
拉森钢板桩施工
本工程拉森钢板桩主要用于沙岗污水处理厂至建国路段排污渠的基坑基槽止水及支护结构，具体施工操作如下。
基坑开挖采用Ⅲ型9．0 米长拉森钢板桩支护。
拉森钢板桩用升降机就位后采用履带式液压挖土机KATO-1250或KATO-1430带VH-2000或VH-3000的液压振锤的锤机施打，施打前一定要熟悉地下管线、构筑物的情况，认真放出准确的支护桩中线。
考虑到钢板桩较长，在施打中，钢板桩容易向一边倾斜，由于倾斜误差积累不易纠正，难以控制钢板桩墙的平直度，所以钢板桩施工拟采用屏风式打入法。
屏风式打入法不易使板桩发生屈曲、扭转、倾斜和墙面凹凸，打入精度高，易于实现封闭合拢。
施工时，将10～20根钢板桩成排插入导架内，使它呈屏风状，然后再施打。
1、钢板桩施工的一般要求
（1）钢板桩的设置位置要符合设计要求，便于方渠基础施工，即在基础最突出的边缘外留有支模、拆模的余地。
（2）基坑护壁钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置。
各周边尺寸尽量符合板桩模数。
（3）整个基础施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。
2、钢板桩施工的顺序
（1）钢板桩位置的定位放线
（2）挖沟槽
（3）安装导梁
（4）施打钢板桩瞩
（5）拆除导梁
（6）清理锚杆处标高的土方
（7）挖土
（8）排污管、渠箱施工
（9）回填石屑
（10）拔除钢板桩
3、钢板桩的检验、吊装、堆放
（1）钢板桩的检验
对钢板桩，一般有材质检验和外观检验，以便对不合要求的钢板桩进行矫正，以减少打桩过程中的困难。
①外观检验：包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度和锁口形状等项内容。
检查中要注意：a）对打入钢板桩有影响的焊接件应予以割除；b）割孔、断面缺损的应予以补强；c）若钢板桩有严重锈蚀，应测量其实际断面厚度。
原则上要对全部钢板桩进行外观检查。
②材质检验：对钢板桩母材的化学成分及机械性能进行全面试验。
包括钢材的化学成分分析，构件的拉伸、弯曲试验，锁口强度试验和延伸率试验等项内容。
每一种规格的钢板桩至少进行一个拉伸、弯曲试验。
每20-50t重的钢板桩应进行两个试件试验。
（2）钢板桩吊运
装卸钢板桩宜采用两点吊。
吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。
吊运方式有成捆起吊和单根起吊。
成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。
（3）钢板桩堆放：钢板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。
堆放时应注意：
①堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；
②钢板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；
③钢板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距一般为3-4米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。
4、导架的安装
在钢板桩施工中，为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，一般都需要设置一定刚度的、坚固的
导架，亦称“施工围檩”。
导架采用单层双面形式，通常由导梁和围檩桩等组成，围檩桩的间距一般为2．5～3．5米，双面围擦之间的间距不宜过大，一般略比板桩墙厚度大8～15mm。
安装导架时应注意以下几点：
（1）采用经纬仪和水平仪控制和调整导梁的位置。
（2）导梁的高度要适宜，要有利于控制钢板桩的施工高度和提高施工工效。
（3）导梁不能随着钢板桩的打设而产生下沉和变形。
（4）导梁的位置应尽量垂直，并不能与钢板桩碰撞。
5、钢板桩施打
拉森钢板桩施工关系到施工止水和安全，是本工程施工最关键的工序之一，在施工中要注意以下施工有关要求：
（1）全线采用Ⅲ型9．0米长密扣拉森钢板桩。
拉森钢板桩采用履带式挖土机（带震动锤机）施打，施打前一定要熟悉地下管线、构筑物的情况，认真放出准确的支护桩中线。
（2）打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的钢板桩，不合格者待修整后才可使用。
（3）打桩前，在钢板桩的锁口内涂油脂，以方便打入拔出。
（4）在插打过程中随时测量监控每块桩的斜度不超过2%，当偏斜过大不能用拉齐方法调正时，拔起重打。
（5）钢板桩施打采用屏风式打入法施工。
屏风式打入法不易使板桩发生屈曲、扭转、倾斜和墙面凹凸，打入精度高，易于实现封闭合拢。
施工时，将10-20根钢板桩成排插入导架内，使它呈屏风状，然后再施打。
通常将屏风墙两端的一组钢板桩打至设计标高或一定深度，并严格控制垂直度，用电焊固定在围檩上，然后在中间按顺序分1/3或1/2板桩高度打入。
屏风式打入法的施工顺序有正向顺序、逆向顺序、往复顺序、中分顺序、中和顺序和复合顺序。
施打顺序对板桩垂直度、位移、轴线方向的伸缩、板桩墙的凹凸及打桩效率有直接影响。
因此，施打顺序是板桩施工工艺的关键之一。
其选择原则是：当屏风墙两端已打设的板桩呈逆向倾斜时，应采用正向顺序施打；反之，用逆向顺序施打；当屏风墙两端板桩保持垂直状况时，可采用往复顺序施打；当
板桩墙长度很长时，可用复合顺序施打。
总之，施工中应根据具体情况变化施打顺序，采用一种或多种施打顺序，逐步将板桩打至设计标高，一次打入的深度一般为0．5-3．0米。
钢板桩打设的公差标准如下表所示。
钢板桩打设公差标准
项目允许公差
板桩轴线偏差土10Cm
桩顶标高土10CC
板桩垂直度工％
(6）密扣且保证开挖后入土不小于2米，保证钢板桩顺利合拢；特别是工作井的四个角要使用转角钢板桩，若没有此类钢板桩，则用旧轮胎或烂布塞缝等辅助措施密封。
(7)打入桩后，及时进行桩体的闭水性检查，对漏水处进行焊接修补，每天派专人进行检查桩体。
（8）内支撑架设
经过计算拉森钢板桩支护可采用一道内支撑，详见附图。
6、钢板桩的拔除
基坑回填后，要拔除钢板桩，以便重复使用。
拔除钢板桩前，应仔细研究拔桩方法顺序和拔桩时间及土孔处理。
否则，由于拔桩的振动影响，以及拔桩带土过多会引起地面沉降和位移，会给己施工的地下结构带来危害，并影响临近原有建筑物、构筑物或底下管线的安全。
设法减少拔桩带土十分重要，目前主要采用灌水、灌砂措施。
（1）拔桩方法
本工程拔桩采用振动锤拔桩：利用振动锤产生的强迫振动，扰动土质，破坏钢板桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊力的作用将桩拔除。
（2）拔桩时应注意事项
①拔桩起点和顺序：对封闭式钢板桩墙，拔桩起点应离开角桩5根以上。
可根据沉桩时的情况确定拔桩起点，必要时也可用跳拔的方法。
拔桩的顺序最好与打桩时相反。
②振打与振拔：拔桩时，可先用振动锤将板桩锁口振活以减小土的粘附，然后边振边拔。
对较难拔除的板桩可先用柴油锤将桩振下100－300mm，再与振动锤交替振打、振拔。
有时，为及时回填拔桩后的土孔，当把板桩拔至比基础底板略高时暂停引拔，用振动锤振动几分钟，尽量让土孔填实一部分。
③起重机应随振动锤的启动而逐渐加荷，起吊力一般略小于减振器弹簧的压缩极限。
④供振动锤使用的电源为振动锤本身额定功率的1．2-2.0倍。
⑤对引拔阻力较大的钢板桩，采用间歇振动的方法，每次振动15min，振动锤连续不超过1．5h。
7、钢板桩土孔处理
对拔桩后留下的桩孔，必须及时回填处理。
回填的方法采用填入法。
填入法所用材料为石屑。
