PKPM砌体计算实例为了更好的说明PKPM砌体计算实例，我们将选取一个具体的案例进行分析。
假设我们要计算一个砌体墙的承载能力和变形情况。
1.基本信息我们假设要计算的是一面无加强的砌体墙，墙长为10米，墙高为3米，墙厚为0.4米。
砌体的强度等级为MU10。
2.材料属性根据砌体材料的具体参数，我们可以得到如下结果：-砌体单位体积重量：18kN/m³；-砌体抗压强度：5MPa；-砌体抗折强度：0.4MPa；-砌体与刚性材料的摩擦系数：0.63.荷载条件假设在砌体墙上施加的荷载包括自重、活载和风载。
具体的荷载参数如下：-砌体墙的自重：γG=18×0.4=7.2kN/m²；-活载荷载：q=2.5kN/m²；-风荷载：P=1.0kN/m²，计算地区的风荷载系数K2=1.24.承载能力计算根据PKPM砌体计算规范，我们可以按照以下步骤来计算砌体墙的承载能力：a.计算砌体的标准状态下的抗压强度：fstd = 0.6 × 5 = 3MPa；b.计算砌体的标准状态下的抗折强度：fbstd = 0.7 × 0.4 = 0.28MPa；c.计算砌体墙的承载力：承载力= (1 / γG + 1 / q + 1 / P) / Astd，其中Astd为砌体的面积；承载力=(1/7.2+1/2.5+1/1)/(10×3)=0.046kPa。
5.变形计算根据PKPM砌体计算规范，我们可以按照以下步骤来计算砌体墙的变形情况：a.计算刚度系数：刚度系数=Σ(β×Eh×A×ΔP)/Δh，其中β为比例系数；假设β=1/3，A为砌体的面积，ΔP为施加的单位荷载，Δh为砌体的高度；刚度系数=(1/3×0.5×5×(10×3))/(3)=8.333kN/m；b.计算砌体墙的最大变形：最大变形=(承载力×L^4)/(384×E×I)，其中L为砌体的长度，E为弹性模量，I为矩形截面的惯性矩；弹性模量E=0.4×MU10=4MPa，矩形截面的惯性矩I=(0.4×(10×3)^3)/12=6m^4；最大变形= (0.046 × 10^4) / (384 × 4 × 6) = 0.04mm。
PKPM砌体结构参数
PKPM（参数化评估程序化砌筑法）是一种用于砌体结构的参数化评估
的计算方法。
它通过对砌体结构的各种参数进行分析和评估，可以得出结
构的性能和耐久性。
1.砌体基本参数：砌体结构的基本参数包括尺寸、布置、类型等。
尺
寸主要指砖块和砂浆的厚度和宽度，布置主要指砖块之间的摆放方式，类
型主要指砖块和砂浆的种类。
2.抗震性能参数：抗震性能是砌体结构的重要指标之一，可以通过参
数化评估方法进行评估。
主要包括抗震强度、抗震性能等级等。
3.抗风性能参数：抗风性能是砌体结构在风力作用下的抗力能力，可
以通过参数化评估方法进行评估。
主要包括风荷载计算、结构刚度、位移
限值等。
4.抗倾覆性能参数：砌体结构在地震或其他外力作用下的稳定性能，
可以通过参数化评估方法进行评估。
覆按量条件、土体抗剪强度等。
5.耐久性参数：砌体结构的耐久性是指其在长期使用和环境作用下的
性能表现。
主要包括抗渗性、耐久年限等。
6.安全性评估参数：砌体结构的安全性评估主要是通过研究其在不同
工况下的极限状态，判断其是否满足安全要求。
主要包括满足强度要求、
变形要求等。
综上所述，PKPM砌体结构参数涵盖了砌体结构的基本参数、抗震性
能参数、抗风性能参数、抗倾覆性能参数、耐久性参数和安全性评估参数。
这些参数通过参数化评估方法，可以帮助工程师评估砌体结构的性能和耐久性，从而指导砌体结构的设计和施工。
pkpm参数设置一结构布置1、平面布置宜对称，尽量避免L形等凸凹墙体，避免困难时，应满足t/d小于等于0.3否则应设防震缝。
使底层纵横向刚心尽可能与整栋房屋的质心重合。
2、7度设防时，允许7层且高度小于21m,对教学楼等横墙少的6层19m，对砖抗震墙为5层16m。
3、上面砖墙应按轴线上下对齐或基本对齐（每单元砌体抗震墙最多有二道不落在框架主梁，或砼抗震墙上）。
次梁的重力和弯矩应作为主梁的集中力和集中扭矩，并应传递到主梁两端的竖向支承构件，形成附加的地震作用效应；北京市的结构设计技术细则中要求：“允许有1/3道墙体可以不与下部框架梁或抗震墙对齐。
同时，不对齐的墙不能连续超过两道。
4、底层应布置纵、横向尽量连成一体的抗震墙，横墙间距应小于18m。
抗震墙布置原则：均匀、分散、对称、周边。
其他的一些细节诸如：最好在上部砖墙下布墙、宜布在楼梯间周围等。
总层数不超过５层的底层，可以采用嵌砌于框架之间的砌体抗震墙，当采用砖时应先砌墙后浇梁柱（要防止底层商铺随意打墙）。
纵横向抗震墙宜保持一定的距离，最好布置在外围或靠近外墙处，并应尽量避免出现一字形墙体。
为防止角柱的破坏最好在转角处布置混凝土抗震墙，如不能布置则应在该处嵌砌砖围护墙，而且该墙不宜开设门窗洞口；抗震墙基础应应与框架柱基础联合考虑成一体。
5、二层楼盖应现浇且不小于120厚，当150厚时,应配双层筋,以承担部分水平剪力。
6、梁高跨比应在1/4-1/8之间，梁宽应300以上,b/h >0.3，柱宜采用方形截面对称配筋。
二底框计算方法1、满载法:把梁作为单独的受弯构件,上部墙等全荷均作用梁上(结果偏大)。
2、三板两墙法:即只算三层楼板两层墙体的重量，其余层不算（柱和基础算）虽未出过问题,但缺乏科学依据。
3、弹性地基梁法:把墙体视为半无限弹性体，将托梁视为倒过来的弹性地基梁，按三角形竖向荷载计算托梁。
4、墙梁组合规范算法:考虑墙梁大拱效应规范算法，按墙梁组合计算，虽经济合理，但条件太多见如下各条:(1)梁宽不小于300，净跨不小于梁高的4倍，梁高在1/6-1/8；(2)梁底筋应通长，伸入支座不小于锚固长度,接头焊接，箍筋最小8@100，1/5跨内无洞口；(3)托梁通长腰筋2￠14，间距不大于200。

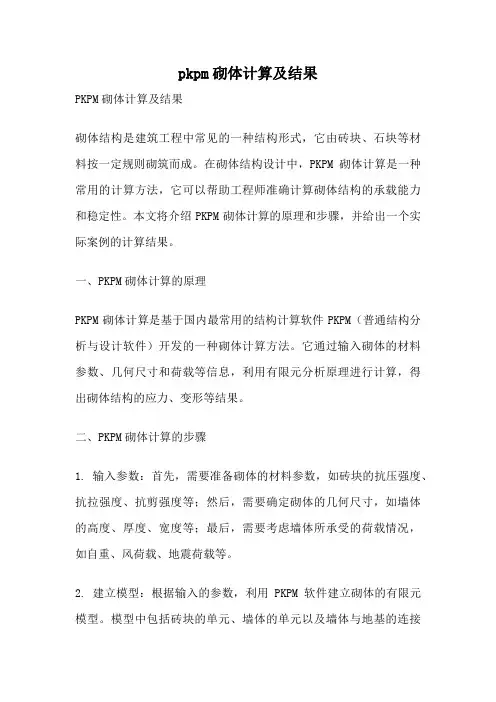

pkpm砌体计算及结果PKPM砌体计算及结果砌体工程是建筑工程的重要组成部分，而PKPM砌体计算是砌体工程设计中的一项关键任务。
PKPM是指由中国建筑科学研究院开发的一套砌体结构计算软件，具有强大的计算功能和高效的处理速度。
本文将介绍PKPM砌体计算的基本原理和计算结果。
一、PKPM砌体计算的基本原理PKPM砌体计算是基于砌体结构力学理论进行的，通过对砌体结构的力学性能进行分析和计算，确定其受力状况和承载能力。
具体而言，PKPM砌体计算主要包括以下几个方面的内容：1. 砌体材料特性的输入：PKPM砌体计算需要输入砌体的材料参数，如砌块的弹性模量、泊松比、抗压强度等。
这些参数是砌体计算的基础，直接影响到计算结果的准确性。
2. 砌体结构的建模与分析：根据实际工程需要，将砌体结构进行建模，并对其进行分析。
通过输入墙体的几何尺寸、砌体的类型和厚度等参数，可以对砌体结构进行静力学分析，确定其受力状况。
3. 砌体结构的受力计算：基于建模和分析的结果，进行砌体结构的受力计算。
这包括对砌体结构的荷载计算、应力分析和变形计算等。
通过计算，可以得到砌体结构在不同荷载条件下的应力和变形情况。
4. 砌体结构的承载能力评估：根据受力计算的结果，对砌体结构的承载能力进行评估。
这包括对砌体结构的抗震性能、承载力和刚度等指标的评估。
通过评估，可以确定砌体结构是否满足设计要求。
二、PKPM砌体计算的结果通过PKPM砌体计算，可以得到砌体结构在不同荷载条件下的受力情况和承载能力。
根据计算结果，可以对砌体结构进行优化设计和合理布置，以确保其安全可靠。
1. 砌体结构的应力分布：PKPM砌体计算可以确定砌体结构在不同荷载条件下的应力分布情况。
这包括砌体结构的轴力、剪力和弯矩等应力参数。
通过分析应力分布，可以判断砌体结构的受力状况和承载能力。
2. 砌体结构的变形情况：PKPM砌体计算可以计算砌体结构在荷载作用下的变形情况。
这包括砌体结构的沉降、位移和变形等参数。
PKPM砌体计算实例砖墙的计算设计在土建领域中是一个非常重要的内容。
PKPM砌体计算软件是一种常用的砌体墙结构计算软件，本文将通过一个实例来介绍PKPM砌体计算软件的使用。
实例介绍一处建筑的外墙采用砖砌体结构，砌体筒体砖和空心砖混用。
设计要求砌体墙抗震能力符合地震烈度为6度的要求。
墙体参数为：长度8m，高度6m，砖墙宽度为240mm，砖的强度等级为MU5，龙骨钢筋直径为12mm。
本次设计使用的PKPM砌体计算软件版本为V5.0。
软件使用方法第一步：新建工程在PKPM砌体计算软件中，首先需要新建一个工程。
在软件菜单栏中选择“项目”-“新建工程”，并填写工程相关信息。
填写完成后，点击“确定”按钮，进入到工程主界面。
第二步：添加墙体结构在工程界面中，需要添加砌体墙结构。
在左侧的工程结构树中右键点击“结构”-“新建”-“砌体墙”，即可添加砌体墙结构。
在弹出的对话框中，填写砌体墙的参数信息，如墙体长度、高度、厚度等。
第三步：添加材料参数在工程结构树中，右键点击“材料”-“新建”，即可添加砖墙材料参数。
在弹出的对话框中，填写砌体墙使用的材料参数，如砖的强度等级、龙骨钢筋直径等。
第四步：建立荷载组合在工程结构树中，右键点击“荷载”-“荷载组合”-“新建”，即可建立荷载组合。
在弹出的对话框中，选择地震作用荷载，并设置地震烈度为6度。
第五步：分析计算在完成上述步骤后，即可进行分析计算。
在工程结构树中，右键点击“计算”，即可进行砌体墙结构的计算分析。
根据PKPM砌体计算软件的计算结果，建筑砖墙结构符合地震烈度为6度的要求。
在实际设计中，需要根据具体的建筑结构要求和相关标准进行计算和设计。
本文通过一个实例介绍了PKPM砌体计算软件的使用方法。
对于工程建设领域的工作者来说，掌握这种计算软件的使用方法非常重要。
在实际设计和施工中，能够运用计算软件进行设计和分析，可以更好地提高工程质量和效率。
某幢民房计算实例房屋概况：两层带阁砖混结构楼房，东西长12m，南北长10m，一层层高3.30m，二层层高3.10m，阁楼层屋脊高3.00m。
该房屋采用墙下混凝土条形基础，上部结构由扁砌实墙承重，预制多孔板楼盖，屋盖采用横墙搁置木檩条，木椽条，望砖基层，平瓦双坡屋面。
平面示意图结构验算：一、新建工程→砌体结构→砌体结构建模与荷载输入二、轴线输入1、正交轴网：2、输入开间与进深：三、楼层定义1、本层信息注：1、底层标准层层高需加上基础高度；2、阁楼层为坡屋面时阁楼层层高需折算成阁楼层檐口高加上屋脊高的1/3~1/2。
2、柱、主梁、墙、洞口的布置（1）定义柱、主梁、墙、洞口的截面尺寸及材料类别注：1、布置时需注意墙、柱、梁、洞口的偏心（默认居中）；2、洞口布置时一面墙只能布置一个洞口，若需要布置多个洞口时需增加节点和注意两个洞口之间墙段的距离；3、窗洞布置时需注意底部标高。
3、楼板生成（1）生成楼板注：1、生成楼板时默认生成现浇板；2、楼梯间板厚修改为0；3、若本层无现浇板或预制板则需布置全房间洞；（2）布预制板注：1、布预制板时需注意板的宽度、方向（承重墙不同）；2、屋面为平瓦屋面时，屋面板布置参考布预制板；四、荷载输入1、恒活设置注：1、恒载取值为现浇板、板底粉刷、板面找平粉刷等的自重2、活载取值参考荷载规范（住宅一般取2.0，上人屋面取2.0，不上人屋面取0.5）；2、楼面荷载（荷载查改）注：1、楼梯间恒载取值一般为7.0（参考荷载规范）；2、卫生间、阳台、过道等活载取2.5（参考荷载规范）；3、住宅楼梯间活荷载取2.0，其它取3.5（参考荷载规范）。
3、梁间荷载注：1、梁间荷载取值为墙体扣除洞口后的梁间均布线荷载2、（墙体体积－洞口体积）*墙体容重/墙段长度五、添加新标准层注：1、增加新标准层全部复制后进行修改，重复步骤三~四；六、设计参数1、总信息2、材料信息3、地震信息注：1、参数选取参考抗震设计规范；2、计算振型个数为层数*3；4、风荷载信息注：1、参数选取参考荷载规范；七、楼层组装1、楼层组装2、整楼模型3、保存→退出→存盘退出八、砌体信息及计算1、参数定义（砌体信息）2、材料强度3、受压计算。

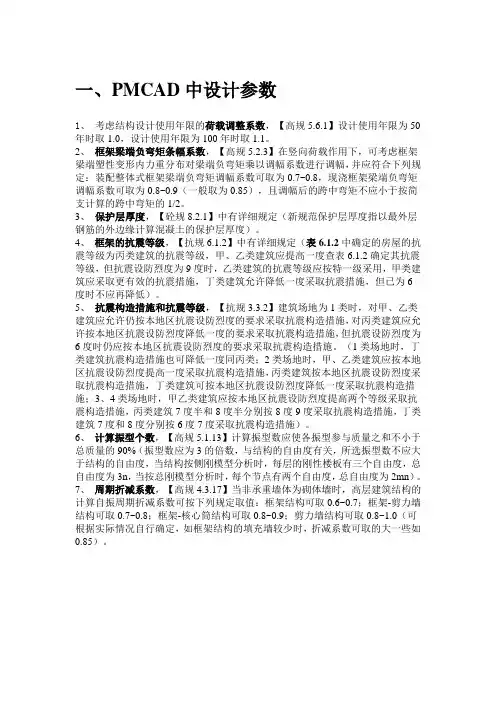

一、PMCAD中设计参数1、考虑结构设计使用年限的荷载调整系数，【高规5.6.1】设计使用年限为50年时取1.0，设计使用年限为100年时取1.1。
2、框架梁端负弯矩条幅系数，【高规5.2.3】在竖向荷载作用下，可考虑框架梁端塑性变形内力重分布对梁端负弯矩乘以调幅系数进行调幅，并应符合下列规定：装配整体式框架梁端负弯矩调幅系数可取为0.7~0.8，现浇框架梁端负弯矩调幅系数可取为0.8~0.9（一般取为0.85），且调幅后的跨中弯矩不应小于按简支计算的跨中弯矩的1/2。
3、保护层厚度，【砼规8.2.1】中有详细规定（新规范保护层厚度指以最外层钢筋的外边缘计算混凝土的保护层厚度）。
4、框架的抗震等级，【抗规6.1.2】中有详细规定（表6.1.2中确定的房屋的抗震等级为丙类建筑的抗震等级，甲、乙类建筑应提高一度查表6.1.2确定其抗震等级，但抗震设防烈度为9度时，乙类建筑的抗震等级应按特一级采用，甲类建筑应采取更有效的抗震措施，丁类建筑允许降低一度采取抗震措施，但已为6度时不应再降低）。
5、抗震构造措施和抗震等级，【抗规3.3.2】建筑场地为1类时，对甲、乙类建筑应允许仍按本地区抗震设防烈度的要求采取抗震构造措施，对丙类建筑应允许按本地区抗震设防烈度降低一度的要求采取抗震构造措施，但抗震设防烈度为6度时仍应按本地区抗震设防烈度的要求采取抗震构造措施。
（1类场地时，丁类建筑抗震构造措施也可降低一度同丙类；2类场地时，甲、乙类建筑应按本地区抗震设防烈度提高一度采取抗震构造措施，丙类建筑按本地区抗震设防烈度采取抗震构造措施，丁类建筑可按本地区抗震设防烈度降低一度采取抗震构造措施；3、4类场地时，甲乙类建筑应按本地区抗震设防烈度提高两个等级采取抗震构造措施，丙类建筑7度半和8度半分别按8度9度采取抗震构造措施，丁类建筑7度和8度分别按6度7度采取抗震构造措施）。
6、计算振型个数，【高规5.1.13】计算振型数应使各振型参与质量之和不小于总质量的90%（振型数应为3的倍数，与结构的自由度有关，所选振型数不应大于结构的自由度，当结构按侧刚模型分析时，每层的刚性楼板有三个自由度，总自由度为3n，当按总刚模型分析时，每个节点有两个自由度，总自由度为2mn）。
PKPM砌体结构参数
1. 结构设计说明
主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。
如：正负零以下应采用水泥砂浆，以上采用混合砂浆。
等等。
2. 各层的结构布置图，包括:
(1).预制板的布置(板的选用、板缝尺寸及配筋)。
标注预制板的块数和类型时, 不要采用对角线的形式。
因为此种方法易造成线的交叉, 宜采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。
应全楼统一编号，可减少设计工作量，也方便施工人员看图。
板缝尽量为40, 此种板缝可不配筋或加一根筋。
布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。
如果构造上要求有整浇层时, 板缝应大于60。
整浇层厚50, 配双向φ6@250 , 混凝土C20。
应采用横墙或横纵墙(横墙为主)混合承重方案，抗坍塌性能好。
构造柱处不得布预制板。
建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。
对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨。
(2).现浇板的配筋(板上、下钢筋，板厚尺寸)。
尽量用二级钢包括直径φ10的二级钢。
钢筋宜大直径大间距，但间距不大于200, 间距尽量用200。
(一般跨度小于6.6米的板的裂缝均可满足要求)。
跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8@200 。
板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。
顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋。
一般砖混结构的过街楼处板应现浇，并且钢筋双向双排布置。
板配筋相同时，仅标出板号即可。
一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。
当板的形状不同但配筋相同时也可编为一个板号。
宜全楼统一编号。
当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。
电的管井电线引出处的板因电线管过多有可能要加大板厚。
宜尽量用大跨度板，不在房间内(尤其是住宅)加次梁。
说明分布筋为φ6@250 ，温度影响较大处可为φ8@200 。
板顶标高不同时，板的上筋应断开或倾斜通过。
现浇挑板阳角加辐射状附加筋(包括内墙上的阳角)。
现浇挑板阴角的板下应加斜筋。
顶层应建议甲方采用现浇楼板，以利防水，并加强结构的整体性及方便装饰性挑沿的稳定。
外露的挑沿、雨罩、挑廊应每隔10～15米设一10mm的缝，钢筋不断。
尽量采用现浇板，不采用予制板加整浇层方案。
卫生间做法可为70厚10高差(取消垫层)。
8米以下的板均可以采用非预应力板。
L、T或十字形建筑平面的阴角处附近的板应现浇并加厚，并双向双排配筋，附加45度的4根16的抗拉筋。
现浇板的配筋建议采用PMCAD软件自动生成，一可加快速度，二来尽量减小笔误。
自动生成楼板配筋时建议不对钢筋编号，因工程较大时可能编出上百个钢筋号，查找困难，如果要编号，编号不应出房间。
配筋计算时，可考虑塑性内力重分布，将板上筋乘以0.8~0.9的折减系数，将板下筋乘以1.1~1.2的放大系数。
值得注意的是，按弹性计算的双向板钢筋是板某几处的最大值，按此配筋是偏于保守的，不必再人为放大。
支承在外墙上的板的负筋不宜过大，否则将对砖墙产生过大的附加弯距。
一般：板厚>150时采用φ10@200 ；否则用φ8@200 。
PMCAD生成的板配筋图应注意以下几点：1.单向板是按塑性计算的，而双向板按弹性计算，宜改成一种计算方法。
2.当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋。
3.非矩形板宜减小支座配筋，增大跨中配筋。
4.房间边数过多或凹形
板应采用有限元程序验算其配筋。
PMCAD生成的板配筋图为PM?.T。
板一般可按塑性计算，尤其是基础底板和人防结构。
但结构自防水、不允许出现裂缝和对防水要求严格的建筑, 如坡、平屋顶、橱厕、配电间等应采用弹性计算。
室内轻隔墙下一般不应加粗钢筋，一是轻隔墙有可能移位，二是板整体受力，应整体提高板的配筋。
只有垂直单向板长边的不可能移位的隔墙，如厕所与其他房间的隔墙下才可以加粗钢筋。
坡屋顶板为偏拉构件，应双向双排配筋。
