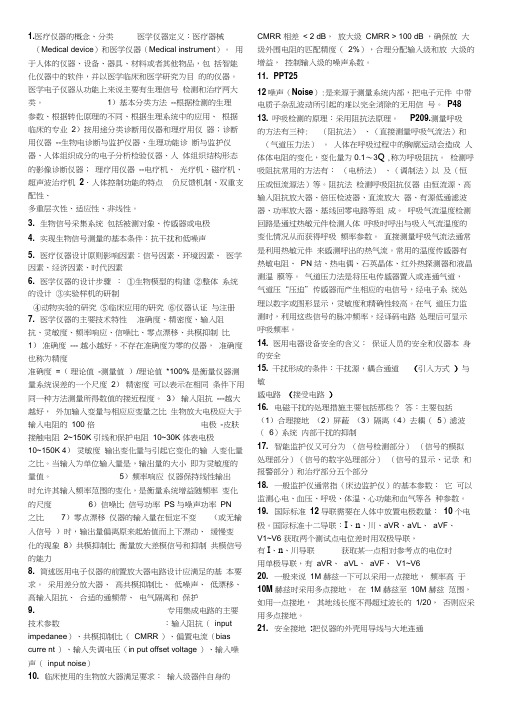

1.医疗仪器的概念、分类医学仪器定义：医疗器械（Medical device）和医学仪器（Medical instrument）。
用于人体的仪器、设备、器具、材料或者其他物品，包括智能化仪器中的软件，并以医学临床和医学研究为目的的仪器。
医学电子仪器从功能上来说主要有生理信号检测和治疗两大类。
1）基本分类方法--根据检测的生理参数、根据转化原理的不同、根据生理系统中的应用、根据临床的专业2）按用途分类诊断用仪器和理疗用仪器；诊断用仪器--生物电诊断与监护仪器、生理功能诊断与监护仪器、人体组织成分的电子分析检验仪器、人体组织结构形态的影像诊断仪器；理疗用仪器--电疗机、光疗机、磁疗机、超声波治疗机2．人体控制功能的特点负反馈机制、双重支配性、多重层次性、适应性、非线性。
3. 生物信号采集系统包括被测对象、传感器或电极4. 实现生物信号测量的基本条件：抗干扰和低噪声5. 医疗仪器设计原则影响因素：信号因素、环境因素、医学因素、经济因素、时代因素6. 医学仪器的设计步骤：①生物模型的构建②整体系统的设计③实验样机的研制④动物实验的研究⑤临床应用的研究⑥仪器认证与注册7. 医学仪器的主要技术特性准确度、精密度、输入阻抗、灵敏度、频率响应、信噪比、零点漂移、共模抑制比1）准确度--- 越小越好，不存在准确度为零的仪器，准确度也称为精度准确度=（理论值-测量值）/理论值*100% 是衡量仪器测量系统误差的一个尺度2）精密度可以表示在相同条件下用同一种方法测量所得数值的接近程度。
3）输入阻抗---越大越好，外加输入变量与相应应变量之比生物放大电极应大于输入电阻的100 倍电极-皮肤接触电阻2~150K 引线和保护电阻10~30K 体表电极10~150K 4）灵敏度输出变化量与引起它变化的输入变化量之比。
当输入为单位输入量是，输出量的大小即为灵敏度的量值。
5）频率响应仪器保持线性输出时允许其输入频率范围的变化，是衡量系统增益随频率变化的尺度6）信噪比信号功率PS 与噪声功率PN之比7）零点漂移仪器的输入量在恒定不变（或无输入信号）时，输出量偏离原来起始值而上下漂动、缓慢变化的现象8）共模抑制比衡量放大差模信号和抑制共模信号的能力8. 简述医用电子仪器的前置放大器电路设计应满足的基本要求。

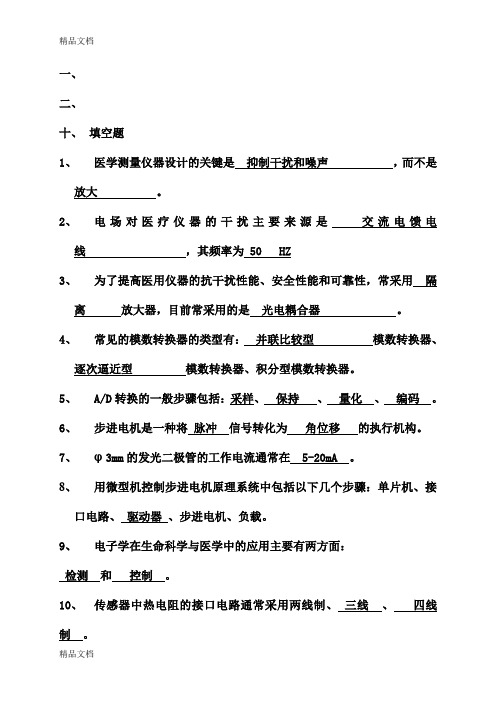

一、二、十、填空题1、医学测量仪器设计的关键是抑制干扰和噪声，而不是放大。
2、电场对医疗仪器的干扰主要来源是交流电馈电线，其频率为 50 HZ3、为了提高医用仪器的抗干扰性能、安全性能和可靠性，常采用隔离放大器，目前常采用的是光电耦合器。
4、常见的模数转换器的类型有：并联比较型模数转换器、逐次逼近型模数转换器、积分型模数转换器。
5、A/D转换的一般步骤包括：采样、保持、量化、编码。
6、步进电机是一种将脉冲信号转化为角位移的执行机构。
7、φ3mm的发光二极管的工作电流通常在 5-20mA 。
8、用微型机控制步进电机原理系统中包括以下几个步骤：单片机、接口电路、驱动器、步进电机、负载。
9、电子学在生命科学与医学中的应用主要有两方面：检测和控制。
10、传感器中热电阻的接口电路通常采用两线制、三线、四线制。
11、一般实际运放工作在线性区时，其参数很接近理想条件，也基本具备这两个特点，即有虚断和虚短。
12、采样定律是指采样频率要大于模拟信号最大频率的2 倍二、选择题1、运算放大器无论是作为同相放大器还是反向放大器，电路都是采用的形式。
A、电流正反馈B、电流负反馈C、电压正反馈D、电压负反馈2、反相放大器的特点是：A、输入阻抗低B、放大倍数低C、输出阻抗高D、输入阻抗高3、以下四种简称，低通滤波器简称为：A、BEFB、HPFC、LPFD、BPF4、以下对于人体信号的特征描述正确的是：A、频率低，幅值小B、频率低，幅值大C、频率高，幅值小D、频率高，幅值大5、下面电路图能实现的功能是：A、指数电路B、对数电路C、加法电路D、减法电路6、以下对于LED显示器的说法正确的是：A、亮度高、功耗小、寿命短、体积小、重量轻。
B、亮度低、功耗小、寿命长、体积小、重量轻。
C、亮度高、功耗大、寿命长、体积小、重量轻。
D、亮度高、功耗小、寿命长、体积小、重量轻。
7、以下关于模数与数模转换器说法正确的是：A、DAC是将模拟信号转换为数字信号B、DCA代表模数转换器C、CAD作用是将模拟信号转换为数字信号D、ADC代表模数转换器8、以下对于有源滤波器与无源滤波器的说法正确的是：A、LC无源滤波器体积小，便于集成B、有源滤波器噪声大，灵敏度高。

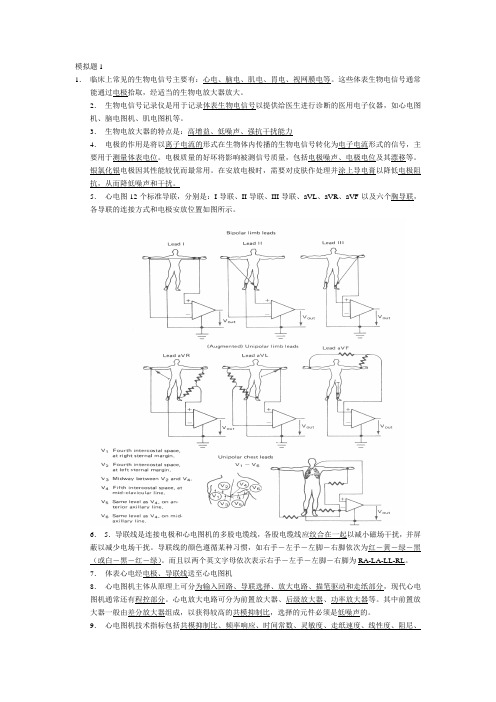

模拟题11．临床上常见的生物电信号主要有：心电、脑电、肌电、胃电、视网膜电等。
这些体表生物电信号通常能通过电极拾取，经适当的生物电放大器放大。
2．生物电信号记录仪是用于记录体表生物电信号以提供给医生进行诊断的医用电子仪器，如心电图机、脑电图机、肌电图机等。
3．生物电放大器的特点是：高增益、低噪声、强抗干扰能力4．电极的作用是将以离子电流的形式在生物体内传播的生物电信号转化为电子电流形式的信号，主要用于测量体表电位。
电极质量的好坏将影响被测信号质量，包括电极噪声、电极电位及其漂移等。
银氯化银电极因其性能较优而最常用。
在安放电极时，需要对皮肤作处理并涂上导电膏以降低电极阻抗，从而降低噪声和干扰。
5．心电图12个标准导联，分别是：I导联、II导联、III导联、aVL、aVR、aVF以及六个胸导联，各导联的连接方式和电极安放位置如图所示。
6．5．导联线是连接电极和心电图机的多股电缆线，各股电缆线应绞合在一起以减小磁场干扰，并屏蔽以减少电场干扰。
导联线的颜色遵循某种习惯，如右手－左手－左脚－右脚依次为红－黄－绿－黑（或白－黑－红－绿）。
而且以两个英文字母依次表示右手－左手－左脚－右脚为RA-LA-LL-RL。
7．体表心电经电极、导联线送至心电图机8．心电图机主体从原理上可分为输入回路、导联选择、放大电路、描笔驱动和走纸部分，现代心电图机通常还有程控部分。
心电放大电路可分为前置放大器、后级放大器、功率放大器等。
其中前置放大器一般由差分放大器组成，以获得较高的共模抑制比，选择的元件必须是低噪声的。
9．心电图机技术指标包括共模抑制比、频率响应、时间常数、灵敏度、走纸速度、线性度、阻尼、电安全性能等。
10．大脑皮层的电活动可以是自发的或诱发的。
在现代脑电图学中，根据频率与振幅的不同将脑电波分α波、β波、θ波和δ波。
11．共模抑制比可表示为CMRR=Ad/Acm （其中Ad为系统总的差模增益，Acm为系统总的共模增益。
电子仪器仪表装配工复习题一、填空:1.导体对电流的阻碍作用叫电阻。
电阻用字母R表示,单位为欧,符号为Ω。
电阻也常用千欧(KΩ)或者兆欧(MΩ)做单位,它们之间的换算关系: 1KΩ=103Ω,1MΩ=106Ω。
导体的电阻由导体的材料、横截面积和长度决定。
2.电阻器的特性参数有:标称阻值、允许误差、额定功率等。
3.电容用字母C表示,电容器电容量的基本单位是法,用字母F表示。
常用的单位有微法(µF)、纳法(nF)和皮法(PF)等,它们之间的关系为:1F=106µF 1µF=103nF=106pF。
4.电容在滤波、耦合电路中的应用实际就是用到了电容器具有隔直通交的特性。
5.电感的主要单位亨利(H)、毫亨利()、微亨利(µH)等。
她们之间的关系为:1H=103mH=106µH。
6.电荷在电场作用下有规则地定向运动,称为电流。
电流的国际单位是安培,简称安,用字母A表示。
常用的单位有毫安(mA)及微安,换算关系是:1A=103mA=106µA。
7.电压是指电路中两点A、B之间的电位差,简称为电压,电压的国际单位制为伏特(V),常用的单位还有毫伏(mV)、微伏(µV)、千伏(kV)等,它们与伏特的换算关系是1kV=103V=106mV=109µV。
18．二极管的基本特性是单向导电性，故常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
9．发光二极管在正向电压小于某一值时，电流极小，不发光；当电压超过某一值后正向电流随电压迅速增加，发光。
10．电烙铁组成：发热元件、烙铁头、外壳、手柄等组成。
11．大小及方向都随时间作有规律变化的电压或电流，叫做交流电。
12．国家规定36V、50Hz的交流电为安全电压，12V、50Hz的交流电为绝对安全电压。
13．常用的直流稳压电源一般由电源变压器、整流电路、滤波电路、和稳压电路四部分组成。

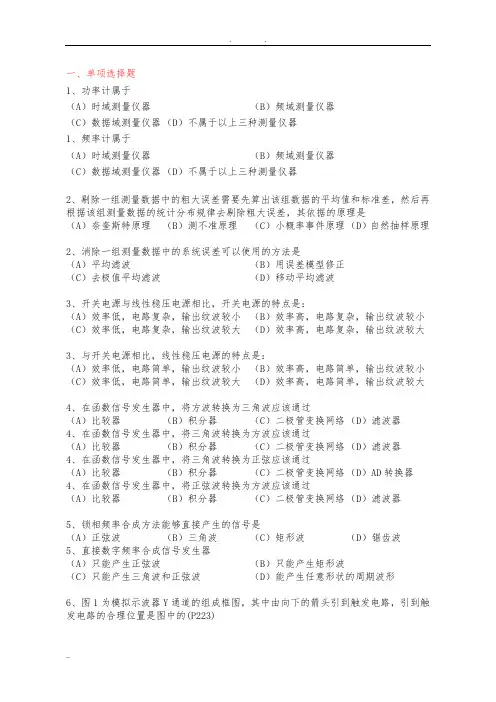

一、单项选择题1、功率计属于（A）时域测量仪器（B）频域测量仪器（C）数据域测量仪器（D）不属于以上三种测量仪器1、频率计属于（A）时域测量仪器（B）频域测量仪器（C）数据域测量仪器（D）不属于以上三种测量仪器2、剔除一组测量数据中的粗大误差需要先算出该组数据的平均值和标准差，然后再根据该组测量数据的统计分布规律去剔除粗大误差，其依据的原理是（A）奈奎斯特原理（B）测不准原理（C）小概率事件原理（D）自然抽样原理2、消除一组测量数据中的系统误差可以使用的方法是（A）平均滤波（B）用误差模型修正（C）去极值平均滤波（D）移动平均滤波3、开关电源与线性稳压电源相比，开关电源的特点是：（A）效率低，电路复杂，输出纹波较小（B）效率高，电路复杂，输出纹波较小（C）效率低，电路复杂，输出纹波较大（D）效率高，电路复杂，输出纹波较大3、与开关电源相比，线性稳压电源的特点是：（A）效率低，电路简单，输出纹波较小（B）效率高，电路简单，输出纹波较小（C）效率低，电路简单，输出纹波较大（D）效率高，电路简单，输出纹波较大4、在函数信号发生器中，将方波转换为三角波应该通过（A）比较器（B）积分器（C）二极管变换网络（D）滤波器4、在函数信号发生器中，将三角波转换为方波应该通过（A）比较器（B）积分器（C）二极管变换网络（D）滤波器4、在函数信号发生器中，将三角波转换为正弦应该通过（A）比较器（B）积分器（C）二极管变换网络（D）AD转换器4、在函数信号发生器中，将正弦波转换为方波应该通过（A）比较器（B）积分器（C）二极管变换网络（D）滤波器5、锁相频率合成方法能够直接产生的信号是（A）正弦波（B）三角波（C）矩形波（D）锯齿波5、直接数字频率合成信号发生器（A）只能产生正弦波（B）只能产生矩形波（C）只能产生三角波和正弦波（D）能产生任意形状的周期波形6、图1为模拟示波器Y通道的组成框图，其中由向下的箭头引到触发电路，引到触发电路的合理位置是图中的(P223)（A ）位置1 （B ）位置2 （C ）位置3 （D ）位置46、图1为模拟示波器Y 通道的组成框图，其中”至X ”中的X 应该是(P223)（A ）X 偏转板 （B ）X 前置放大器 （C ）X 输出放大器 （D ）触发电路7、图2为某简易数字示波器的组成框图，其中标有数字的各项应该是(P253) （A ）1、延迟线，2、触发器 （B ）1、延迟线，2、AD 转换器 （C ）1、AD 转换器，2、触发器 （D ）1、AD 转换器，2、DA 转换器7、图2为某简易数字示波器的组成框图，其中标有数字的各项应该是(P253)图1 模拟示波器Y 通道组成框图Y 偏转板至X图1 模拟示波器Y 通道组成框图Y 偏转板图2 简易数字示波器组成框图YX（A ）1、延迟线，2、触发器 （B ）1、触发器，2、DA 转换器 （C ）1、触发器，2、AD 转换器 （D ）1、AD 转换器，2、DA 转换器8、稳压电源的稳压系数表述了（P276）（A ）输入电压的相对变化所引起的输出电压的相对变化。
医疗电子仪器模拟题模拟题11( 临床上常见的生物电信号主要有:心电、脑电、肌电、胃电、视网膜电等。
这些体表生物电信号通常能通过电极拾取，经适当的生物电放大器放大。
2( 生物电信号记录仪是用于记录体表生物电信号以提供给医生进行诊断的医用电子仪器，如心电图机、脑电图机、肌电图机等。
3( 生物电放大器的特点是:高增益、低噪声、强抗干扰能力电极的作用是将以离子电流的形式在生物体内传播的生物电信号转化为电子电流形式的信号，主4(要用于测量体表电位。
电极质量的好坏将影响被测信号质量，包括电极噪声、电极电位及其漂移等。
银氯化银电极因其性能较优而最常用。
在安放电极时，需要对皮肤作处理并涂上导电膏以降低电极阻抗，从而降低噪声和干扰。
5( 心电图12个标准导联，分别是:I导联、II导联、III导联、aVL、aVR、aVF以及六个胸导联，各导联的连接方式和电极安放位置如图所示。
6( 5(导联线是连接电极和心电图机的多股电缆线，各股电缆线应绞合在一起以减小磁场干扰，并屏蔽以减少电场干扰。
导联线的颜色遵循某种习惯，如右手,左手,左脚,右脚依次为红,黄,绿,黑(或白,黑,红,绿)。
而且以两个英文字母依次表示右手,左手,左脚,右脚为RA-LA-LL-RL。
7( 体表心电经电极、导联线送至心电图机8( 心电图机主体从原理上可分为输入回路、导联选择、放大电路、描笔驱动和走纸部分，现代心电图机通常还有程控部分。
心电放大电路可分为前置放大器、后级放大器、功率放大器等。
其中前置放大器一般由差分放大器组成，以获得较高的共模抑制比，选择的元件必须是低噪声的。
9( 心电图机技术指标包括共模抑制比、频率响应、时间常数、灵敏度、走纸速度、线性度、阻尼、电安全性能等。
10( 大脑皮层的电活动可以是自发的或诱发的。
在现代脑电图学中，根据频率与振幅的不同将脑电波分α波、β波、θ波和δ波。
11( 共模抑制比可表示为CMRR=Ad/Acm (其中Ad为系统总的差模增益，Acm为系统总的共模增益。
12级上学期电⼦测量仪器复习题（含答案）电⼦测量复习题⼀、单项选择题1.电⼦测量的内容不包括( A )A.测量电压、电流、电功率等B.测量幅度、相位、周期、频率等C.测量速度、加速度、位移等D.测量增益、灵敏度、同频带等2.下列测量中不属于电⼦测量的是（ A ）A.⽤天平测量物体的质量B.⽤⽰波器测量信号的波形C.⽤数字温度计测量温度D.⽤万⽤表测量电阻的阻值3.下列测量中属于间接测量的是（ B ）A.⽤万⽤表欧姆挡测量电阻B.⽤电压表测量已知电阻流过的电流C.⽤逻辑笔测量信号的逻辑状态D.⽤频率计测量信号的频率4.⽤数字式万⽤表正向测量⼆极管时，若显⽰1，则表⽰此⼆极管（ B ）。
A.已被击穿B.内部开路C.为锗管D.为硅管5. ⽤指针式万⽤表测量晶闸管的两个管脚阻值⼩时，⿊表笔接的为（ B ）A.K极B.G极C.A极D.S极6. ⾼频信号发⽣器输出的波形是（ B ）A.三⾓波B.正弦波C.⽅波D.锯齿波7.下列关于指针万⽤表欧姆挡说法错误的是（ A ）A.欧姆档对应的零刻度在刻度尺的左端B.保持电池电压不变，改变分流电阻值是扩⼤欧姆量程的措施之⼀C.提⾼电池电压也是扩⼤欧姆档量程的措施之⼀D.使⽤前进⾏欧姆调零8.⽰波器的核⼼部件是（ A ）A.⽰波管B.电源C.X偏转板D.Y偏转板9.使⽤⽰波器时显⽰屏上显⽰的波形过亮需要调的暗⼀些，这是我们要调（ A ）A.灰度旋钮B.聚焦旋钮C.光迹旋转旋钮D.触发电平旋钮10.函数信号发⽣器可以产⽣⽅波，⽅波的占空⽐为（ B ）A.20%B.50%C.60%D.80%11.交流电压表都按照正弦波电压( C )进⾏定度的。
A.峰值B. 峰—峰值C.有效值D.平均值12.⽰波管中有⼀对X偏转板和Y偏转板，其中X偏板上加的是（ B ）A、直流电压B、锯齿波信号C、f(t)信号D、正弦波信号13.⽰波管的偏转灵敏度的单位是（ C ）A、V/mB、m/VC、V/cmD、cm/V14.将XD-22A型低频信号发⽣器的“输出衰减”旋钮置于60dB时，调节“输出细调”旋钮使指⽰电压表的读数为5V，则实际输出电压为（ A ）A、5mVB、50mVC、5VD、500mV15.下列仪器中可以产⽣⽅波和三⾓波信号的仪器有（ B ）A、模拟电压表B、RLC测试仪C、Q表D、低频信号发⽣器16.⽤⽰波器测量直流电压。

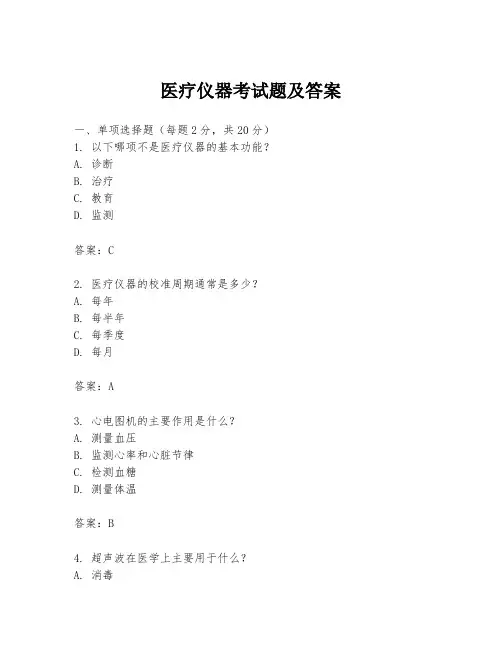

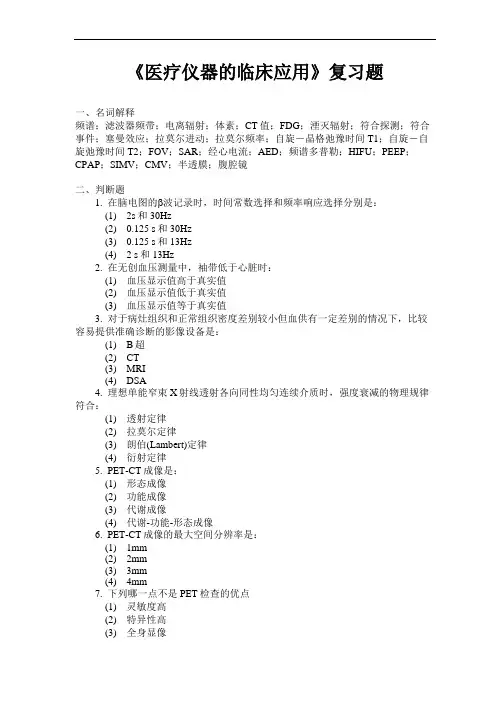

医疗仪器考试题及答案一、单项选择题（每题2分，共20分）1. 以下哪项不是医疗仪器的基本功能？A. 诊断B. 治疗C. 教育D. 监测答案：C2. 医疗仪器的校准周期通常是多少？A. 每年B. 每半年C. 每季度D. 每月答案：A3. 心电图机的主要作用是什么？A. 测量血压B. 监测心率和心脏节律C. 检测血糖D. 测量体温答案：B4. 超声波在医学上主要用于什么？A. 消毒B. 影像诊断C. 手术切割D. 药物输送答案：B5. 以下哪项不是医疗仪器维护的基本要求？A. 定期清洁B. 定期校准C. 随意更换零件D. 记录维护日志答案：C6. 医疗仪器的电源要求通常包括哪些？A. 电压和电流B. 电压和频率C. 电流和频率D. 电压、电流和频率答案：D7. 医疗仪器的生物兼容性测试主要关注什么？A. 设备的耐用性B. 设备的安全性C. 设备的准确性D. 设备的便携性答案：B8. 医疗仪器的电磁兼容性测试是为了确保什么？A. 设备在磁场中的稳定性B. 设备在电场中的稳定性C. 设备在电磁场中的稳定性D. 设备在静电场中的稳定性答案：C9. 以下哪项不是医疗仪器设计时需要考虑的因素？A. 用户友好性B. 安全性C. 经济性D. 艺术性答案：D10. 医疗仪器的消毒方法中不包括以下哪项？A. 热力消毒B. 化学消毒C. 紫外线消毒D. 声波消毒答案：D二、多项选择题（每题3分，共15分）1. 医疗仪器的常见类型包括哪些？A. 诊断设备B. 治疗设备C. 康复设备D. 辅助设备答案：A, B, C, D2. 医疗仪器的维护保养包括哪些方面？A. 清洁B. 校准C. 更换耗材D. 软件升级答案：A, B, C, D3. 医疗仪器的生物兼容性测试需要考虑哪些因素？A. 材料的生物相容性B. 设备的化学稳定性C. 设备的物理稳定性D. 设备的机械稳定性答案：A, B, C, D4. 医疗仪器的电磁兼容性测试需要考虑哪些因素？A. 设备的电磁发射B. 设备的电磁抗扰度C. 设备的射频干扰D. 设备的静电放电答案：A, B, C, D5. 医疗仪器的设计需要遵循哪些原则？A. 安全性B. 有效性C. 经济性D. 法规遵从性答案：A, B, C, D三、判断题（每题1分，共10分）1. 所有医疗仪器都必须进行定期的校准。
2.1.1如下电路的名称是什么？该电路的主要特点是什么？请给出它的增益表达式。
（7分）
答案：
同相并联三运放差分放大电路（或三运放仪用放大电路）。
（2分）该电路的主要特点是：（1）高输入阻抗；（2）高共模抑制比CMRR ；（3）改变R1可调节放大倍数。
（每个要点1分）该电路的增益表达式：（2分）
2.4.1电路设计中，电容常被用作滤波，如下图，对于箭头所示的信号来说，电容C202实际起到了 滤波的作用。
A 、低通
B 、高通
C 、带通
D 、带阻
2.4.2电路设计中，电容常被用作滤波，如下图，对于箭头所示的信号来说，电容C113实际起到了 滤波的作用。
A 、低通
B 、高通
C 、带通
D 、带阻
3.2.1
⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛+=R
R R R A V 451212
如上图所示为心电图机1mV定标电路，试分析其工作原理，回答下述问题：
1、心电图机的1mV定标电路的主要作用是什么？简述心电图机定标的过程。
（5分）
2、1mV的标准信号产生后是加在放大器U100B的哪个端口（5、6或7）？（2分）
3、试分析三极管VT102和稳压二极管VD101的作用。
（4分）
4、请给出1mV定标电压的推算过程和最终表达式。
（4分）
答案：
1、1mV定标发生电路的作用是为了衡量描记的心电图波形幅度，校准心电图机的灵敏度。
（2
分）例如，当选择心电图机的灵敏度为10mm/mV时，如果用1mV定标发生电路给前置放大器输入1mV的矩形波信号，记录纸上就应该描记出10mm的矩形波。
如果此时记录纸上描记的波形幅度与10mm有偏差，则说明整机的灵敏度有误差，需要调整，这个过程就称为定标。
（3分）
2、5号端口。
（2分）
3、三极管的作用：控制信号有效（为低电平）时，三极管导通，将+8V的电压送往稳压二
极管及1mV定标发生电路。
（2分）二极管的作用，在外加+8V信号的条件下，稳定输出+6.8V的电压作为定标电流的参考电压。
（2分）
4、稳压二极管稳定输出 6.8V的电压，则A点的电压可表示为：VA = 6.8V*R137 / (R137+R136+RP100)。
而放大器的输入5号端口，即B点的电压与A点电压的关系可表示为：VB = VA * R130 / (R130+R135)。
最终表达式可通过以上两式联立得到。
通过调整电位器RP100使得该电路的输出电压等于1mV。
（4分）
3.3.1
上图所示为心电图机输入缓冲电路，电极采集到的心电信号通过导联线送至9号端口。
试分析其工作原理，回答下述问题。
1、放电管A100的作用是什么？简述其工作机制。
（3分）
2、R100及C100组成了什么电路？其作用是什么？（3分）
3、集成运放IC100在此处构成了什么典型电路？其输出量与输入量之间是什么关系？此处
它的主要作用是什么？为什么要在此处设置该电路？（9分）
答案：
1、A100的作用是：当高于90 V的电压加到放大器输入端时(如心电图机与除颤器共用时的
除颤高压或其他干扰性高压)，放电管击穿，而放电管的一端是接地的，故高压可对地旁路而保护了机器。
（3分）
2、高频滤波电路。
（1分）电容C100和心电图机的缓冲级并联，在信号为低频时其阻抗大
大高于机器的输入阻抗，故相当于开路。
而在高频(如1 MHz)时，其阻抗远远低于机器输入阻抗，相当于将高频干扰信号对地短路。
（2分）
3、电压跟随器（或缓冲放大器）。
（2分）输出电压等于输入电压。
（2分）此处的主要作用
是提高放大器的输入阻抗（或阻抗匹配）。
（2分）因为若此处的输入阻抗太小，会使心电图机的共模抑制比及信号幅度下降，导致心电图机整机性能下降。
（3分）
3.3.2 下图中，发光二极管LED400点亮的条件是A点电位B点电位，且C点为。
A、高于，高电平
B、高于，低电平
C、低于，高电平
D、低于，低电平
3.3.3 下图是模拟开关MC14052的内部功能示意及逻辑真值表，当控制信号INH、B、A为别为0、1、0时，被送到输出端X、Y的信号是？
3.3.4
上图是6511心电图机的电源整流电路，试分析其工作原理，回答下述问题。
1、F401和F402是什么器件？此处起什么作用（3分）
2、T401是什么器件？此处起什么作用？（3分）
3、D400是什么器件？此处起什么作用？若D400的输入电压波形如下图，请在下面画出
D400的输出电压波形。
（7分）
4、C400在此处起什么作用？（2分）
答案：
1、保险丝。
（1分）若出现异常大电流，保险丝首先熔断，切断电源，保护后级电路。
（2分）
2、变压器。
（1分）将220V的市电交流电变压为电压较低的交流电。
（2分）
3、全波整流桥。
（2分）将交流电转变为直流电。
（2分）
（3分）
4、C400起整流滤波的作用，即利用电容的储能作用，使输出波形变平滑。
6.2.1
上图所示为热敏电阻呼吸频率测量电路，试分析其工作原理，回答下述问题。
1、R1、R
2、R4、Rt组成的是什么典型电路？简述其工作原理。
（5分）
2、R4为什么要选用可调的电阻器？其作用是什么？（2分）
3、该典型电路对电源E和电位器Rs的要求是怎样的？原因是什么？（2分）
4、图中测量方式测得的结果容易受哪些因素的影响？对于呼吸频率，还可以采用什么原理
进行测量？简述之。
（6分）
答案：
1、惠斯登电桥；（2分）电源E与Rs为电桥提供偏置电压，温度不变的情况下，由于R1=R2，
R4=Rt，所以电桥B、D两端没有电位差，放大器输出为0。
每当病人呼出的热气使热敏电阻Rt的阻值发生变化后，Rt上的分压也随之发生变化，而R4上的分压始终不变，从而导致B、D两端出现电位差，该电位差输入放大电路进行处理，从而检测出病人的呼吸。
（3分）
2、在使用前调节R4使它与热敏电阻Rt的阻值相等，电桥处于平衡状态，输出为零。
（2分）
3、要求它们为电桥提供的偏置电压保持恒定，从而保持整个系统灵敏度的稳定。
（2分）
4、环境温度、病人呼吸的强度、病人运动、测试处通气情况。
（3分，答出3个就可以，1
分1个）阻抗法。
（1分）人体呼吸运动时，胸壁肌肉交变弛张，胸廓也交替变形，肌体组织的电阻抗也交替变化，通过测量该电阻抗的周期性变化来计算人体呼吸。
（2分）
6.2.2
上图为振动法血压测量原理示意图，请结合上图回答以下问题：
1、上图中的实线Pb-Pc代表什么？其下t1-t2的直方图代表什么？（4分）
2、依靠上述波形如何得到收缩压和舒张压的结果？请简述振动法血压测量的基本原理。
（6分）
3、振动法测量血压的局限性主要是什么？一般哪些因素会干扰测量？（5分）
答案：
1、Pb-Pc代表袖带压力；（2分）直方图代表压力脉搏波幅度；（2分）
2、袖带压力从大到小逐渐变化的过程中，压力脉搏波的幅度也经历了由小到大再变小的过程。
压力脉搏波幅度达到最大值（Om）时对应的袖带压力大小即为平均动脉压（Pm），（2分）而压力脉搏波幅度上升段中变化率最大时刻（Os）对应的袖带压力即为收缩压（Ps），（2分）而压力脉搏波幅度下降段中变化率最大时刻（Od）对应的袖带压力即为舒张压（Pd）。
（2分）（收缩压和舒张压也可以根据Os、Od与Om之间的固定比率来计算）
3、局限性主要体现在当病人的状况难以检测到规则的动脉压力脉冲时，测量结果就是不可靠的。
（2分）干扰因素：病人活动、心律不齐、严重休克、肥胖病人、心率极高或极低等（3分，答出3个就可以，1分1个）。
