锚索验收参数表

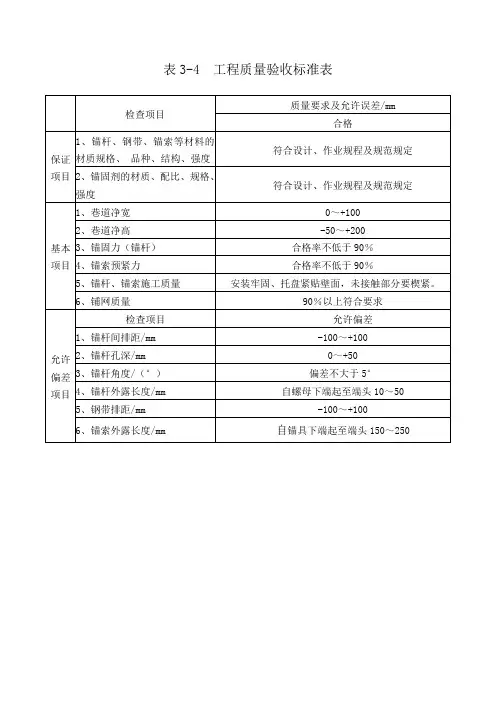

（质量管理套表）预应力锚杆锚索支护工程工序质量验收记录表注：本表适用于预应力锚杆、锚索支护工程的工序质量验收记录。

预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表预应力锚索支护工程工序质量验收记录表。

目录一、工程概况1二、检测目的1三、检测主要依据2四、锚索试验操作要点2五、检测情况分析3六、检测结论9附图10一、工程概况锚索检测数量及参数见下表：表1 现场试验锚索样本参数二、检测目的检验锚索抗拔力是否满足抗拔力设计值。

三、检测主要依据1.《建筑边坡支护技术规范》（DB50/5018—2001）2.《建筑边坡工程技术规范》（GB-50330-2002）3.《水电工程预应力锚固设计规范》（DL/T-5176-2003）4.《水电水利工程预应力锚索施工规范》（DL/T-5083-2004）5.《水利水电工程锚喷支护技术规范》（SL377-2007）四、锚索试验操作要点1．锚索验收的目的是检验施工质量是否达到设计要求。

2．验收试验锚索的数量取每种类型锚索总数的5%，且均不得少于5根。

3．验收试验锚索应随机抽样。

4．试验荷载值对永久性锚索为 1.1ζ2A s f y；对临时性锚索为0.95ζ2A s f y。

ζ2——锚筋抗拉工作条件系数，永久性锚索取0.69，临时性锚索取0.92.A s——预应力钢绞线截面面积（m2）f y——锚筋抗拉强度设计值（kPa）5．前三级荷载可按试验荷载值的20%施加，以后按10%施加，达到试验荷载后观测10min，然后卸载到试验荷载的0.1倍并测出锚头位移。

6．锚索试验完成后要绘制锚索荷载——位移（Q-s）曲线图。

7．满足下列条件时，试验的锚索为合格：（1）．加载到设计荷载后变形稳定；（2）．锚索弹性变形不应小于自由段长度计算值的80%，且不应大于自由段长度与二分之一锚固段长度之和的弹性计算变形值。

8．锚索总变形量应满足设计允许值，且应与地区经验基本一致。

五、检测情况分析表2 试验锚索理论伸长值11.预应力锚索MS-1图1 预应力锚索MS-1荷载——位移曲线图2 预应力锚索MS-1位移——时间曲线2.预应力锚索MS-2表5预应力锚索MS-2实际伸长值锚索编号荷载集度荷载数值（kN）油压表读数（MPa）位移量（mm）补偿量（mm）实际位移（mm）加载时间（min）稳定时间(min)累计时间(min)MS-2 50% 350 18.18 126.56 96.00 30.56 2 5 7 75% 525 27.01 146.37 96.00 50.37 2 5 14 100% 700 35.85 168.57 96.00 72.57 2 5 21 120% 840 42.92 188.51 96.00 92.51 2 10 33图3 预应力锚索MS-2荷载——位移曲线图4 预应力锚索MS-2位移——时间曲线3.预应力锚索MS-3表6预应力锚索MS-3实际伸长值锚索编号荷载集度荷载数值（kN）油压表读数（MPa）位移量（mm）补偿量（mm）实际位移（mm）加载时间（min）稳定时间(min)累计时间(min)MS-3 50% 350 18.18 121.16 95.14 26.02 2 5 7 75% 525 27.01 151.45 95.14 56.31 2 5 14 100% 700 35.85 174.68 95.14 79.54 2 5 21 120% 840 42.92 188.48 95.14 93.34 2 10 33图5 预应力锚索MS-3荷载——位移曲线图6 预应力锚索MS-3位移——时间曲线4.预应力锚索MS-4表7预应力锚索MS-4实际伸长值锚索编号荷载集度荷载数值（kN）油压表读数（MPa）位移量（mm）补偿量（mm）实际位移（mm）加载时间（min）稳定时间(min)累计时间(min)MS-4 50% 350 18.18 117.64 93.32 24.32 2 5 7 75% 525 27.01 148.98 93.32 55.66 2 5 14 100% 700 35.85 169.81 93.32 76.49 2 5 21 120% 840 42.92 186.72 93.32 93.40 2 10 33图7 预应力锚索MS-4荷载——位移曲线图8 预应力锚索MS-4位移——时间曲线5.预应力锚索MS-5表8预应力锚索MS-5实际伸长值锚索编号荷载集度荷载数值（kN）油压表读数（MPa）位移量（mm）补偿量（mm）实际位移（mm）加载时间（min）稳定时间(min)累计时间(min)MS-5 50% 350 18.18 125.53 98.57 26.96 2 5 7 75% 525 27.01 152.18 98.57 53.61 2 5 14 100% 700 35.85 173.68 98.57 75.11 2 5 21 120% 840 42.92 192.25 98.57 93.68 2 10 33图9 预应力锚索MS-5荷载——位移曲线图10 预应力锚索MS-5位移——时间曲线六、检测结论依据规范和设计要求，验收试验的锚索数量不少于总数的5%，且不少于5根，现场共设计有24根锚索，随机抽检了5根锚索进行试验，试验锚索主要结果如下表9所示，依据《建筑边坡工程技术规范》（GB-50330-2002）附录C第C.3.7条规定，锚索“加载到设计荷载后变形稳定”并且“锚索弹性变形不应小于自由段长度计算值的80%，且不应大于自由段长度与二分之一锚固段长度之和的弹性计算变形值”的要求判断，试验锚索的抗拔力，符合设计要求。

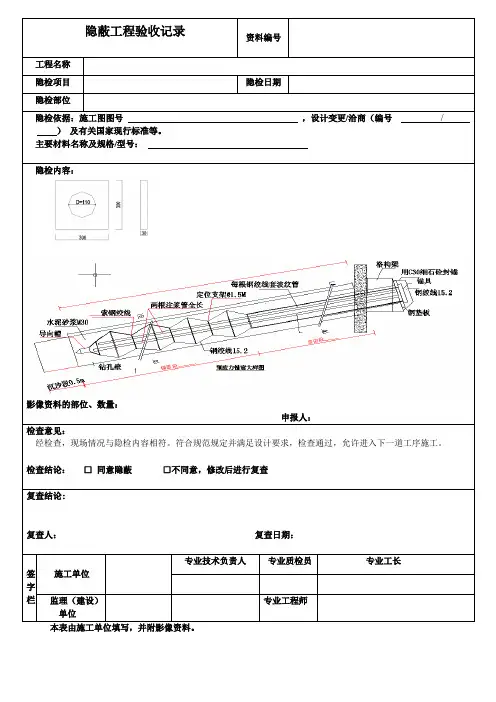

隐蔽工程验收记录
