施工图设计统一规范项目部2011年6月24日一、目的：为了确保设计质量，减少差错，保证图纸的整体一致性，特作如下统一规定,项目部所有人员应认真遵守本规定，校审人员应按规定要求认真审查图纸,发现设计中与规定不符，校审人员有权要求设计者进行修改.项目部人员在设计过程中应加强中间检查,设计人员遇到本规定以外问题及疑难问题时应及时联系部门负责人,采取必要措施，确保设计工作的顺利进行.二、适用范围：本规定适用于项目部所有人员.三、说明：1、项目部所有人员设计图纸时全部采用计算机绘图（CAD制图），中文汉字一般为HZTXT，有特殊规定除外.2、项目部人员在设计时一律使用项目部图戳，在建立图戳时输入设计人员、图纸类型、项目名称等信息.3、工艺流程规定1）、流程图上的设备只标注位号，不写汉字,位号必须与设备表相一致，用3号字,管线号为2.5号字，汉字为3.5号字。
（可根据实际情况调整字体大小)2）、流程图之间相互联系管线箭头符号件编号说明.3）、各工段流程图上部不画图例。
4、设备布置图规定1)、设备布置图中设备只标位号，不写汉字，字号为3号，尺寸纤维2。
5号字。
2)设备布置图中的汉字,房间功能汉字如：办公室、控制室、等位5号字;吊装洞、钢平台等用4号字.3)设备轮廓线及设备位号下划线宽度为0。
5mm，其他为细实线。
4）设备布置图的绘制比例使用CAD制图时一般绘制比例为1:1，个别情况及试图可以放大,以表示清楚为准.5)立面设备布置图用英文字母表示,如A——-A立面设备布置图字号为4号.6）平面尺寸以mm计,标高以m计，标高表示方法为▽XXX,字号为2。
5号字。
7）立面设备布置图的右侧图戳栏上部应绘制设备清单，注明设备位号、设备名称、设备安装标高、设备支撑面标高。
8）、设备位号按照下列编写：P102-—01其中:P—-—-设备类别代号102----设备顺序号01—---相同设备的数量位号9）、设备表填写如下：V2110 XXX罐立式V=1m3Φ1000*1500 锥底P2011 XXX泵离心式WAN80-50—250A Q=50m/h H=80m双封背冷E2012 XXX泵F=20m2 换热器、型号等10）所有单位一律使用我国法定计量单位。
施工图编制统一规定模板1. 前言为了加强施工图编制管理，规范施工图的内容和格式，提高施工图的质量和效率，确保施工进度和工程质量，特订立本规章制度。
2. 适用范围本规章制度适用于本公司全部项目的施工图编制工作。
3. 定义•施工图：建筑施工所需的认真图纸和文字说明，包含平面图、剖面图、立面图、构造图等。
•施工图编制人员：负责施工图编制的专业人员。
4. 施工图编制要求4.1 施工图应符合国家建筑设计规范，满足工程建设的技术要求和安全标准。
4.2 施工图应包含以下内容：—建筑平面图：呈现建筑物的布局、结构和空间划分等。
—建筑立面图：呈现建筑物的外立面和立面构造以及料子等。
—建筑剖面图：呈现建筑物沿高度或宽度方向的剖面及构造。
—结构图：呈现建筑物的结构构造，包含主体结构和局部结构。
—细部图：呈现建筑物各个部位的细节构造。
—设备图：呈现建筑物的设备布置和管道走向等。
—注释说明：对施工图中各个部分进行文字说明和技术要求的注释。
5. 施工图编制流程5.1 施工图编制应依照以下流程进行：—项目启动：确定施工图编制的任务和目标。
—方案设计：订立初步的施工图设计方案。
—审核评审：组织专家对方案进行评审和审核。
—优化修改：依据评审看法，对方案进行优化和修改。
—正式设计：订立认真的施工图设计方案。
—编制施工图：依据设计方案，渐渐完成施工图的编制工作。
—审核验收：经过内部审核后，提交给专家进行验收。
—修改完善：依据专家的看法，对施工图进行修改和完善。
—最终确定：经过修改完善后，最终确定施工图。
5.2 施工图编制人员应依照规定的流程进行工作，严格依照时间节点完成各个阶段的任务，并保证质量。
6. 施工图编制质量掌控6.1 施工图编制应遵从以下质量掌控原则：—依照规范要求进行编制，确保施工图的准确性和可读性。
—严格依照设计文件进行编制，确保施工图与设计文件相全都。
—做好施工图的标注和注释，确保施工人员能够清楚理解并执行。
6.2 施工图编制人员应严格依照质量掌控原则进行工作，遵从公司相关的质量管理制度和流程。
建筑施工图设计强条说明一（2019年2月第一版）编注：对建筑设计相关规范中某些强制性条文的规定内容，采用设计图形图样的方式是难以表达清楚的，此时必须采用文字语言的形式予以补充说明。
但对于此类规范条文，设计者不便于按规范中的文字原封不动地照抄照搬，而应结合工程设计的具体情况，将其变成设计师自己的专业设计语言方可使用。
以下是建筑专业设计常见的通用《规范》中“无法或难以用设计图形图样表达清楚的强制性条文规定”内容，按照现行有关《规范》将其集中统一列出，供设计者在具体工程设计时选用，并纳入设计说明的相应章节条款中。
一、《民用建筑设计通则》GB 50352-20051、（阳台、外廊、室内回廊、内天井、上人屋面、室外楼梯）等临空处设置的防护栏杆应以坚固、耐久的材料制作，并能承受荷载规范规定的水平荷载。
2、存放（食品、食料、种子、药物）等房间，其存放物与楼地面直接接触时，严禁选用有毒的材料作楼地面，材料的毒性应经有关卫生防疫部门鉴定合格方可使用；存放吸味较强的食物时，不得采用散发异味的楼地面材料。
二、《民用建筑工程室内环境污染控制规范》GB 50325-2010（2013年版）1、本（民用建筑）工程所选用的建筑材料和装修装饰材料必须符合现行《民用建筑工程室内环境污染控制规范》的有关规定要求。
2、本（民用建筑）工程室内不得使用国家禁止使用、限制使用的建筑材料。
3、Ⅰ类民用建筑工程室内装修采用的无机非金属装修材料必须为A 类。
4、Ⅰ类民用建筑工程的室内装修，采用的人造木板及饰面人造木板必须达到E1级要求。
5、本（民用建筑）工程室内装修中所使用的木地板及其他木质材料，严禁采用沥青、煤焦油类防腐、防潮处理剂。
6、本（民用建筑）工程验收时，必须进行室内环境污染物浓度检测，其限量应符合现行《民用建筑工程室内环境污染控制规范》的有关规定要求。
室内环境质量验收不合格时，严禁投入使用。
三、《建筑内部装修设计防火规范》GB 50222-20171、建筑内部装修不应擅自减少、改动、拆除、遮挡消防设施、疏散标志、安全出口、疏散出口、疏散走道和防火分区、防烟分区等。

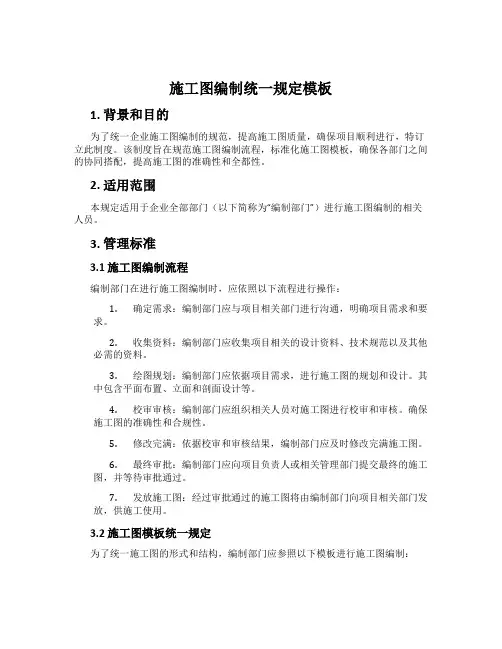

施工图编制统一规定模板1. 背景和目的为了统一企业施工图编制的规范，提高施工图质量，确保项目顺利进行，特订立此制度。
该制度旨在规范施工图编制流程，标准化施工图模板，确保各部门之间的协同搭配，提高施工图的准确性和全都性。
2. 适用范围本规定适用于企业全部部门（以下简称为“编制部门”）进行施工图编制的相关人员。
3. 管理标准3.1 施工图编制流程编制部门在进行施工图编制时，应依照以下流程进行操作：1.确定需求：编制部门应与项目相关部门进行沟通，明确项目需求和要求。
2.收集资料：编制部门应收集项目相关的设计资料、技术规范以及其他必需的资料。
3.绘图规划：编制部门应依据项目需求，进行施工图的规划和设计。
其中包含平面布置、立面和剖面设计等。
4.校审审核：编制部门应组织相关人员对施工图进行校审和审核。
确保施工图的准确性和合规性。
5.修改完满：依据校审和审核结果，编制部门应及时修改完满施工图。
6.最终审批：编制部门应向项目负责人或相关管理部门提交最终的施工图，并等待审批通过。
7.发放施工图：经过审批通过的施工图将由编制部门向项目相关部门发放，供施工使用。
3.2 施工图模板统一规定为了统一施工图的形式和结构，编制部门应参照以下模板进行施工图编制：•平面图：使用横纵坐标系进行标定，包含地面布置、设备分布、管线走向等。
•立面图：包含建筑物的立面和设备的立面，其中建筑物的立面图应包含建筑物的外观和建筑物的布置。
•剖面图：包含建筑物和设备的剖面，以及设备的重要功能和规格。
3.3 文件归档管理编制部门应将每一次施工图的编制过程进行完整的记录，并进行归档管理。
每一次施工图的归档记录应包含以下内容：•编制部门及人员信息；•施工图的编制流程和操作记录；•施工图的校审和修改记录；•最终审批和发放记录。
4. 考核标准4.1 施工图质量考核编制部门的施工图质量将依据以下指标进行考核：•准确性：施工图的信息准确无误，符合设计要求和技术规范。
建筑工程施工技术资料收集和整理统一规定-----------------------作者：-----------------------日期：市建筑工程施工技术资料收集和整理统一规定（讨论稿）一、总则建筑工程施工技术资料是工程项目有关各方在建设管理、质量控制以及技术措施等方面的原始记录，是工程竣工验收的重要依据之一，也是日后维修、扩建、改造、重建的重要档案资料。
建筑工程施工技术资料收集和整理的水平是反映工程质量和管理水平的重要依据。
为了统一和规我市建筑工程施工技术资料的收集与整理，确保工程技术档案的完整性、准确性、系统性，实现工程技术资料档案管理标准化，提高建设工程质量管理水平，根据国家有关工程建设管理规定、验收规、技术标准，结合我市的实际情况，特制定本规定。
二、施工技术资料容分类施工技术资料按其性质分为五类。
第一类：工程验收资料；第二类：施工技术管理资料；第三类：工程质量保证技术资料；第四类：工程质量评定资料；第五类：竣工图。
要求在施工过程中及时、准确地收集和整理，做到不丢弃、不漏项、不填错、图实相符。
三、施工技术资料的组卷要求1、组卷原则施工技术资料的组卷应遵循工程文件材料形成规律，保持卷的工程验收资料、施工技术管理资料、工程质量保证资料、工程质量评定资料之间的有机联系，分类清楚。
力求整齐、美观，既符合专业和档案的特点，又能提高组卷的工作效率。
建筑工程按单位工程组卷，其中单位工程按分部工程和要求办理中间验收的分项工程（桩基础工程、钢结构工程和建筑幕墙工程）独立组卷，一般分为：总目录、建设工程法规性文件、建筑工程综合管理资料、地基与基础工程、主体工程、地面与楼地面工程、门窗工程、装饰工程、屋面工程、建筑设备综合管理资料、建筑采暖卫生及煤气工程、建筑电气安装工程、通风与空调工程和电梯安装工程。
组卷时按先文字、后图纸排列。
文字材料和竣工图原则上不能混装在一卷，若单位工程资料不多时，可将文件材料和竣工图装订在一卷，但每卷厚度不超过30mm。

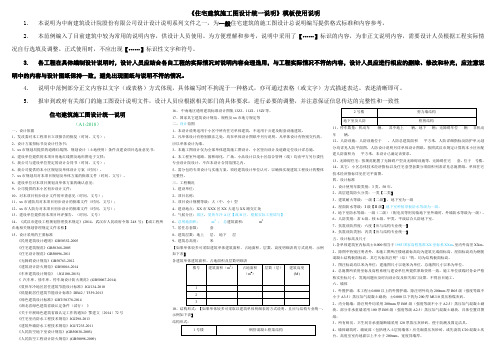

《住宅建筑施工图设计统一说明》模板使用说明1.本说明为中南建筑设计院股份有限公司设计设计说明系列文件之一，为一般住宅建筑的施工图设计总说明编写提供格式标准和内容参考。
2.本范例编入了目前建筑中较为常用的说明内容，供设计人员使用。
为方便理解和参考，说明中采用了【……】标识的内容，为非正文说明内容，需要设计人员根据工程实际情况自行选填及调整。
正式使用时，不应出现【……】标识性文字和符号。
3.各工程在具体编制设计说明时，设计人员应结合各自工程的实际情况对说明内容合理选用，与工程实际情况不符的内容，设计人员应进行相应的删除、修改和补充，应注意说明中的内容与设计图纸保持一致，避免出现图纸与说明不符的情况。
4.说明中范例部分正文内容以文字（或表格）方式体现，具体编写时不拘泥于一种格式，亦可通过表格（或文字）方式描述表达。
表述清晰即可。
5.报审到政府有关部门的施工图设计说明文件，设计人员应根据相关部门的具体要求，进行必要的调整，并注意保证信息传达的完整性和一致性住宅建筑施工图设计统一说明（A1-2018）一、设计依据1、发改委对本工程项目立项报告的批复（时间，文号）；2、设计方案招标书及设计任务书；3、xx市规划局提供的道路红线图，规划设计（土地使用）条件及建设项目选址意见书；4、建设单位提供的本项目用地红线图及地形图电子文档；5、我公司与建设单位签定的设计合同书（时间，文号）；6、我公司提供的本小区规划及单体设计方案（时间）。
7、xx市规划局对本项目规划及单体方案的批准文件（时间、文号）。
8、建设单位对本项目规划及单体方案的确认意见；9、公司提供的本小区初步设计文件；10、对本项目初步设计文件的审查意见（时间，文号）；11、xx市消防局对本项目初步设计的批准文件（时间，文号）；12、xx市人防办对本项目初步设计的批准文件（时间，文号）；13、建设单位提供的本项目环评报告。
（时间，文号）14、《武汉市建设工程规划管理技术规定》(2014，武汉市人民政府令第248号) 【或工程所在地相关规划管理规定文件名称】15、设计采用的主要标准《民用建筑设计通则》GB50352-2005《住宅建筑规范》GB50368-2005《住宅设计规范》GB50096-2011《无障碍设计规范》GB50763-2012《建筑设计防火规范》GB50016-2014《车库建筑设计规范》（JGJ100-2015)《汽车库、修车库、停车场设计防火规范》(GB50067-2014)《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010《低能耗居住建筑节能设计标准》DB42∕T559-2013《绿色建筑设计标准》GBT/50378-2014《湖北省绿色建筑省级认定条件（试行）》《关于开展绿色建筑省级认定工作的通知》鄂建文〔2014〕72号《住宅室内防水工程技术规范》JGJ298-2013《建筑外墙防水工程技术规范》JGJ/T235-2011《人民防空地下室设计规范》(GB50038-2005)《人民防空工程设计防火规范》(GB50098-2009) 16、中南地区通用建筑标准设计图集13ZJ、11ZJ、15ZJ等。

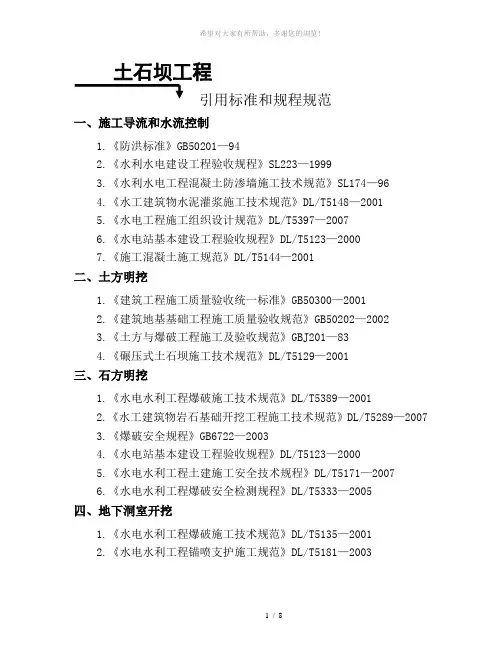

土石坝工程引用标准和规程规范一、施工导流和水流控制1.《防洪标准》GB50201—942.《水利水电建设工程验收规程》SL223—19993.《水利水电工程混凝土防渗墙施工技术规范》SL174—964.《水工建筑物水泥灌浆施工技术规范》DL/T5148—20015.《水电工程施工组织设计规范》DL/T5397—20076.《水电站基本建设工程验收规程》DL/T5123—20007.《施工混凝土施工规范》DL/T5144—2001二、土方明挖1.《建筑工程施工质量验收统一标准》GB50300—20012.《建筑地基基础工程施工质量验收规范》GB50202—20023.《土方与爆破工程施工及验收规范》GBJ201—834.《碾压式土石坝施工技术规范》DL/T5129—2001三、石方明挖1.《水电水利工程爆破施工技术规范》DL/T5389—20012.《水工建筑物岩石基础开挖工程施工技术规范》DL/T5289—20073.《爆破安全规程》GB6722—20034.《水电站基本建设工程验收规程》DL/T5123—20005.《水电水利工程土建施工安全技术规程》DL/T5171—20076.《水电水利工程爆破安全检测规程》DL/T5333—2005四、地下洞室开挖1.《水电水利工程爆破施工技术规范》DL/T5135—20012.《水电水利工程锚喷支护施工规范》DL/T5181—20033.《水工建筑物岩石基础开挖工程施工技术规范》DL/T5289—20074.水工建筑物地下开挖工程施工技术规范》DL/T50993—19995.《锚杆喷射混凝土支护技术规范》GB5086—20016.《爆破安全规程》GB6722—2003五、支护1.《钢筋混凝土用热轧带肋钢筋》GB14992—20072.《钢筋混凝土热轧光面钢筋》GB/T13013—19993.《水电工程预应力锚固设计规范》DL/T5176—20034.《水工建筑物水泥灌浆施工技术规范》DL/T5148—20015.《水电水利工程锚喷支护施工技术规范》DL/T5181—20036.《锚杆喷射混凝土支护技术规范》GB50086—20017.《水电水利工程锚索施工规范》DL/T5083—2004六、钻孔与灌浆1.《水工建筑物水泥灌浆施工技术规范》DL/T5148—20012.《水电水利工程钻孔压水试验规程》DL/T5331—20053.《水工混凝土外加剂技术规程》DL/T5100—19994.《水工混凝土试验规程》DL/T5150—20015.《混凝土拌和用水标准》JGJ63—896.《水电水利工程岩土工程施工及岩体测试造孔规程》DL/T5125—2001七、基础防渗墙施工1.《地基与基础工程施工及验收规程》GBJ202—832.《水工混凝土掺用粉煤灰技术规范》DL/T5055—20073.《水工混凝土外加剂技术规程》DL/T5100—19994.《水工混凝土施工规范》DL/T5144—20015.《水电水利工程混凝土防渗墙施工技术规范》DL/T5199—20046.《建筑物基础处理技术规程》JBJ79—20027.《混凝土拌和用水标准》JGJ63—898.《钻井液用膨润土》SY/T5060—1993八、土石方填筑1. 《碾压式土石坝施工规范》DL/T5129；九、混凝土工程1.《混凝土结构工程施工质量验收规程》GB50204—20022.《硅酸盐水泥、普通硅酸盐水泥》GB175—19993.《水工好男人施工规范》DL/T5144—20014.《水电水利工程模板施工规范》DL/T5110—20005.《水工混凝土钢筋施工规范》DL/T5169—20026.《水工混凝土外加剂技术规程》DL/T5100—19997.《水工混凝土试验规程》DL/T5150—20018.《水工混凝土砂石骨料试验规程》DL/T5151—20019.《滚扎直螺纹钢筋连接接头》JG163—200410.《水工建筑物抗冲磨防空蚀混凝土技术规范》DL/T5207—200511.《水工混凝土配合比设计规程》DL/T5300—200512.《水工混凝土掺用粉煤灰技术规范》DL/T5055—200713.《混凝土结构工程施工质量验收规程》GB50204—2005十、砌体工程1.《砌体工程施工质量验收规程》GB50203—20022.《水利水电建设工程验收规程》SL223—20083.《浆砌石坝施工技术规定（试行）》SD120—844.《多孔砖砌体结构技术规范》JGJ137—2001十一、建筑初装修1. 《建筑装饰装修工程质量验收规程》GB50210—2001；2. 《建筑地面工程施工质量验收规程》GB50209—2002；3. 《建筑工程施工质量验收统一标准》GB50300—2001；4. 《水电站基本建设工程验收规程》DL/T5123—2000；5. 《硅酸盐水泥、普通硅酸盐水泥》GB175—1999；6. 《混凝土拌和用水标准》JBJ63—89；7. 《建筑地基基础工程施工质量验收规程》GB50202—2002；8. 《屋面工程质量验收规程》GB50207—2002；9. 《屋面工程技术规程》GB50345—2004。

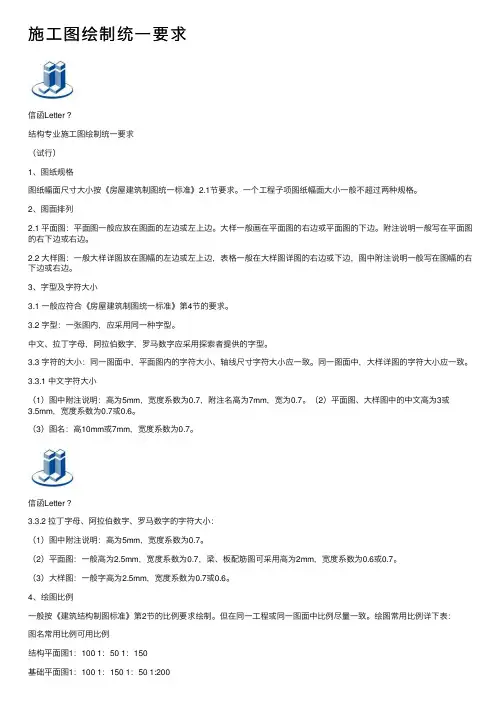

施⼯图绘制统⼀要求信函Letter ?结构专业施⼯图绘制统⼀要求（试⾏）1、图纸规格图纸幅⾯尺⼨⼤⼩按《房屋建筑制图统⼀标准》2.1节要求。
⼀个⼯程⼦项图纸幅⾯⼤⼩⼀般不超过两种规格。
2、图⾯排列2.1 平⾯图：平⾯图⼀般应放在图⾯的左边或左上边。
⼤样⼀般画在平⾯图的右边或平⾯图的下边。
附注说明⼀般写在平⾯图的右下边或右边。
2.2 ⼤样图：⼀般⼤样详图放在图幅的左边或左上边，表格⼀般在⼤样图详图的右边或下边，图中附注说明⼀般写在图幅的右下边或右边。
3、字型及字符⼤⼩3.1 ⼀般应符合《房屋建筑制图统⼀标准》第4节的要求。
3.2 字型：⼀张图内，应采⽤同⼀种字型。
中⽂、拉丁字母，阿拉伯数字，罗马数字应采⽤探索者提供的字型。
3.3 字符的⼤⼩：同⼀图⾯中，平⾯图内的字符⼤⼩、轴线尺⼨字符⼤⼩应⼀致。
同⼀图⾯中，⼤样详图的字符⼤⼩应⼀致。
3.3.1 中⽂字符⼤⼩（1）图中附注说明：⾼为5mm，宽度系数为0.7，附注名⾼为7mm，宽为0.7。
（2）平⾯图、⼤样图中的中⽂⾼为3或3.5mm，宽度系数为0.7或0.6。
（3）图名：⾼10mm或7mm，宽度系数为0.7。
信函Letter ?3.3.2 拉丁字母、阿拉伯数字、罗马数字的字符⼤⼩：（1）图中附注说明：⾼为5mm，宽度系数为0.7。
（2）平⾯图：⼀般⾼为2.5mm，宽度系数为0.7，梁、板配筋图可采⽤⾼为2mm，宽度系数为0.6或0.7。
（3）⼤样图：⼀般字⾼为2.5mm，宽度系数为0.7或0.6。
4、绘图⽐例⼀般按《建筑结构制图标准》第2节的⽐例要求绘制。
但在同⼀⼯程或同⼀图⾯中⽐例尽量⼀致。
绘图常⽤⽐例详下表：图名常⽤⽐例可⽤⽐例结构平⾯图1：100 1：50 1：150基础平⾯图1：100 1：150 1：50 1:200圈梁平⾯(⽰意)图1：400 1：300 1：500楼梯剖⾯图1：50 1：60 1：80⼤样详图1：20 1：10 1：25 1：5注：1.优先采⽤排在前⾯的⽐例。

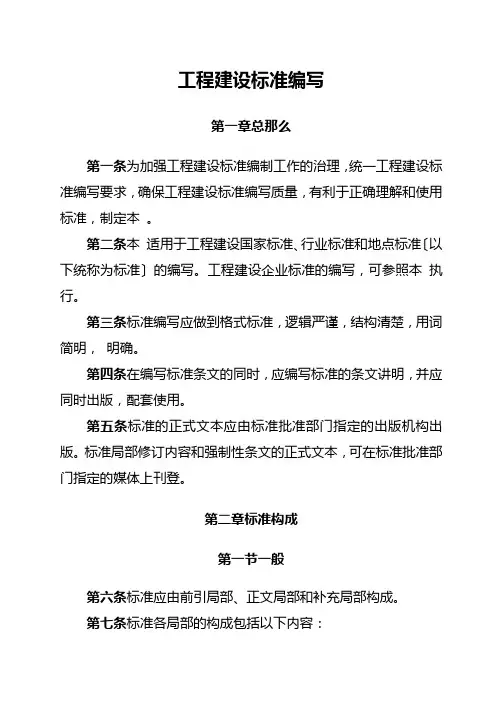

工程建设标准编写第一章总那么第一条为加强工程建设标准编制工作的治理，统一工程建设标准编写要求，确保工程建设标准编写质量，有利于正确理解和使用标准，制定本。
第二条本适用于工程建设国家标准、行业标准和地点标准〔以下统称为标准〕的编写。
工程建设企业标准的编写，可参照本执行。
第三条标准编写应做到格式标准，逻辑严谨，结构清楚，用词简明，明确。
第四条在编写标准条文的同时，应编写标准的条文讲明，并应同时出版，配套使用。
第五条标准的正式文本应由标准批准部门指定的出版机构出版。
标准局部修订内容和强制性条文的正式文本，可在标准批准部门指定的媒体上刊登。
第二章标准构成第一节一般第六条标准应由前引局部、正文局部和补充局部构成。
第七条标准各局部的构成包括以下内容：一、前引局部１、封面；２、扉页；３、公告；４、前言；５、目次。
二、正文局部１、总那么；２、术语和符号；３、技术内容。
三、补充局部１、附录；２、标准用词讲明；３、引用标准名录。
第二节前引局部第八条标准封面应包括标准类不、检索代号、分类符号、标准编号、标准名称、英文译名、公布日期、实施日期、公布机构等要素。
行业标准和地点标准的封面还应包括标预备案号。
第九条标准编号由标准代号、公布标准的顺序号、公布标准的年号组成。
同一类或同一领域标准的代号应统一。
当标准中无强制性条文时，标准代号后应加“/T〞表示。
例如：某项有强制性条文的国家标准编号采纳“GB50×××-20××〞表示，某项无强制性条文的国家标准编号采纳“GB/T50×××-20××〞表示。
第十条标准名称应符合以下：一、标准名称应简练明确地反映标准的主题内容；二、标准名称宜由标准的对象、用途和特征名三局部组成；例如：钢结构设计标准〔对象〕〔用途〕〔特征名〕三、标准应依据其特点和性质，采纳“标准〞、“标准〞或“规程〞作为特征名；四、标准名称应有对应的英文译名。

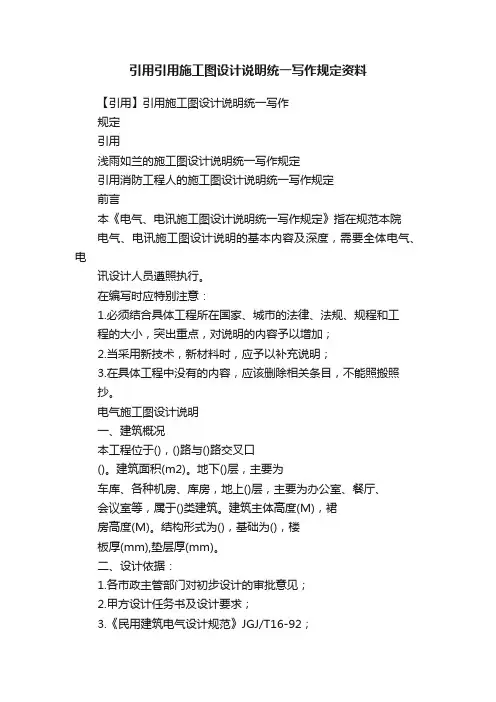

【引用】引用施工图设计说明统一写作规定引用浅雨如兰的施工图设计说明统一写作规定引用消防工程人的施工图设计说明统一写作规定前言本《电气、电讯施工图设计说明统一写作规定》指在规范本院电气、电讯施工图设计说明的基本内容及深度，需要全体电气、电讯设计人员遵照执行。
