模电第二版试题及答案一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限值B. 无穷大C. 零D. 1Ω答案：B2. 晶体三极管的放大作用是通过控制：A. 发射极电流B. 基极电流C. 集电极电流D. 所有选项答案：B3. 以下哪个参数是二极管的正向导通电压？A. VfB. VrC. VzD. Vg答案：A4. 放大电路中，输出信号的相位与输入信号的相位相反，说明电路是：A. 反相放大器B. 同相放大器C. 差分放大器D. 积分器答案：A5. 稳压二极管的正常工作状态是：A. 正向导通B. 反向击穿C. 正向击穿D. 反向导通答案：B6. 在共射放大电路中，基极电流增加，集电极电流将：A. 增加B. 减少C. 不变D. 先增加后减少答案：A7. 以下哪个元件不是模拟电路的基本元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D8. 理想运算放大器的输出电压与输入电压之间的关系是：A. 线性关系B. 非线性关系C. 无关系D. 反比关系答案：C9. 以下哪个是运算放大器的非理想特性？A. 有限的输入电阻B. 有限的输出电阻C. 有限的增益带宽积D. 所有选项答案：D10. 晶体三极管的电流放大系数β是指：A. 基极电流与集电极电流的比值B. 发射极电流与基极电流的比值C. 集电极电流与发射极电流的比值D. 所有选项答案：A二、填空题（每题2分，共20分）1. 理想运算放大器的输入电阻是________。
答案：无穷大2. 在共射放大电路中，基极电流与集电极电流的关系是________。
答案：β倍关系3. 当二极管的正向电压大于其正向导通电压时，二极管将________。
答案：导通4. 晶体三极管的三个极分别是________、________和________。
答案：发射极、基极、集电极5. 稳压二极管的工作原理是利用其________特性。
答案：反向击穿6. 在放大电路中，输入信号与输出信号的相位关系取决于电路的________。

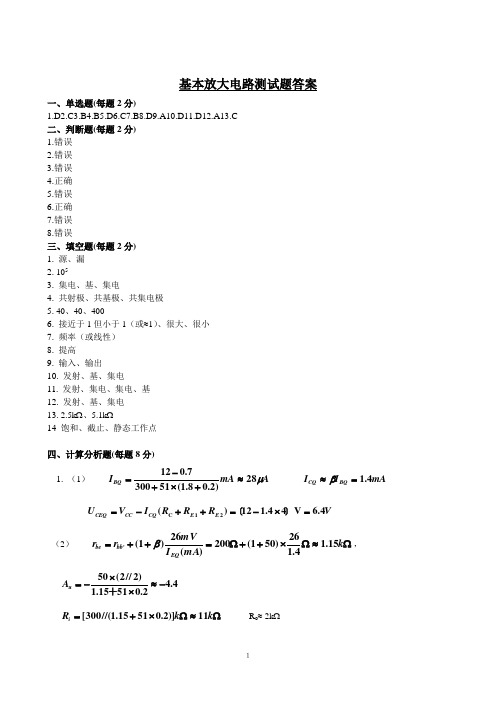

１ 基本放大电路测试题答案一、单选题(每题2分)1.D2.C3.B4.B5.D6.C7.B8.D9.A10.D11.D12.A13.C二、判断题(每题2分)1.错误2.错误3.错误4.正确5.错误6.正确7.错误8.错误三、填空题(每题2分)1. 源、漏2. 1053. 集电、基、集电4. 共射极、共基极、共集电极5. 40、40、4006. 接近于1但小于1（或≈1）、很大、很小7. 频率（或线性）8. 提高9. 输入、输出10. 发射、基、集电11. 发射、集电、集电、基12. 发射、基、集电13. 2.5k Ω、5.1k Ω14 饱和、截止、静态工作点四、计算分析题(每题8分)1. （1） A mA I BQ μ28)2.08.1(513007.012≈+⨯+-= mA I I BQ CQ 4.1=≈β V R R R I V U E E CQ CC CEQ 4.6V 44.112)(21C =⨯-=++-=〕〔（2） Ω≈Ω⨯++Ω=++=k mA I mV r r EQ bb be 15.14.126)501(200)(26)1('β， 4.42.05115.1)2//2(50-≈⨯⨯-=＋u A Ω≈Ω⨯+=k k R i 11)]2.05115.1//(300[ R o ≈ 2k Ω２03.4)4.4(11111-≈-⨯+=us A （3） 截止失真；应减小R B 值。
计算的最后结果数字： I BQ =28μA ，I CQ = 1.4mA ，U CEQ = 6.4V ；A u = -4.4，R i = 11k Ω， R o =2k Ω ，A us = -4.032. （1）画该电路的交流通路、H 参数等效电路如图所示，可见为共基极放大电路，图中Ω≈Ω⨯+Ω=k r be 95.15.126110200图号3232Ω=≈Ω≈Ω+=+=≈⨯===k R R k r R R r R u u A C o be E i be C i o u 32.16)100195.1//1(1// 15495.13100ββ （2） 当接上负载电阻R L 时，对静态工作点、R o 无影响，但会使电压放大倍数减小。
放大电路试题及答案一、选择题（每题5分，共20分）1. 在放大电路中，三极管的放大作用是通过什么实现的？A. 电流放大B. 电压放大C. 功率放大D. 电阻放大答案：C2. 下列哪个元件不是放大电路中常用的？A. 电阻B. 电容C. 二极管D. 电感答案：C3. 放大电路的静态工作点通常由什么决定？A. 电源电压B. 负载电阻C. 偏置电阻D. 信号源答案：C4. 放大电路的输出信号与输入信号的相位关系如何？A. 同相B. 反相C. 无关系D. 有时同相有时反相答案：B二、填空题（每题5分，共20分）1. 放大电路的输入阻抗越大，其对前级电路的_________越小。
答案：负载2. 放大电路的输出阻抗越小，其对后级电路的_________越大。
答案：驱动能力3. 为了稳定放大电路的静态工作点，通常采用_________偏置方式。
答案：分压4. 放大电路的放大倍数通常用_________表示。
答案：电压增益三、简答题（每题10分，共20分）1. 请简述放大电路中静态工作点的调整方法。
答案：调整静态工作点通常通过改变偏置电路中的偏置电阻值来实现，以确保三极管工作在放大区，避免截止或饱和。
2. 放大电路中为什么需要引入负反馈？答案：引入负反馈可以提高放大电路的稳定性，减小输入信号的非线性失真，改善放大电路的频率响应，同时还可以提高放大倍数的稳定性。
四、计算题（每题20分，共40分）1. 已知放大电路的输入信号电压为1mV，输出信号电压为2V，求放大电路的电压放大倍数。
答案：电压放大倍数 = 输出信号电压 / 输入信号电压 = 2V / 1mV = 20002. 假设一个放大电路的静态工作点为V_BE = 0.7V，V_CC = 12V，R_B = 100kΩ，R_E = 1kΩ，求该电路的静态集电极电流I_C。
答案：I_C = (V_CC - V_BE) / (R_B + (β+1) * R_E) = (12V -0.7V) / (100kΩ + (100+1) * 1kΩ) = 0.1mA。
功率放大电路习题1分析下列说法是否正确，凡对者在括号内打“√”，凡错者在括号内打“×”。
（1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。
（）（2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。
（）（3）当OCL电路的最大输出功率为1W时，功放管的集电极最大耗散功率应大于1W。
（）（4）功率放大电路与电压放大电路、电流放大电路的共同点是1）都使输出电压大于输入电压；（）2）都使输出电流大于输入电流；（）3）都使输出功率大于信号源提供的输入功率。
（）（5）功率放大电路与电压放大电路的区别是1）前者比后者电源电压高；（）2）前者比后者电压放大倍数数值大；（）3）前者比后者效率高；（）4）在电源电压相同的情况下，前者比后者的最大不失真输出电压大；（）（6）功率放大电路与电流放大电路的区别是1）前者比后者电流放大倍数大；（）2）前者比后者效率高；（）3）在电源电压相同的情况下，前者比后者的输出功率大。
（）解：（1）×（2）√（3）×（4）××√（5）××√√（6）×√√2已知电路如图P9.2所示，T1和T2管的饱和管压降│U C E S│＝3V，V C C ＝15V，R L＝8Ω，。
选择正确答案填入空内。
图P 9.2（1）电路中D 1和D 2管的作用是消除 。
A ．饱和失真B ．截止失真C ．交越失真（2）静态时，晶体管发射极电位U E Q 。
A ．＞0VB ．＝0VC ．＜0V（3）最大输出功率P O M 。
A ．≈28WB ．＝18WC ．＝9W（4）当输入为正弦波时，若R 1虚焊，即开路，则输出电压 。
A ．为正弦波 B ．仅有正半波 C ．仅有负半波（5）若D 1虚焊，则T 1管 。
A ．可能因功耗过大烧坏B ．始终饱和C ．始终截止解：（1）C （2）B （3）C （4）C （5）A3 在图P9.2所示电路中，已知V C C ＝16V ，R L ＝4Ω，T 1和T 2管的饱和管压降│U C E S │＝2V ，输入电压足够大。

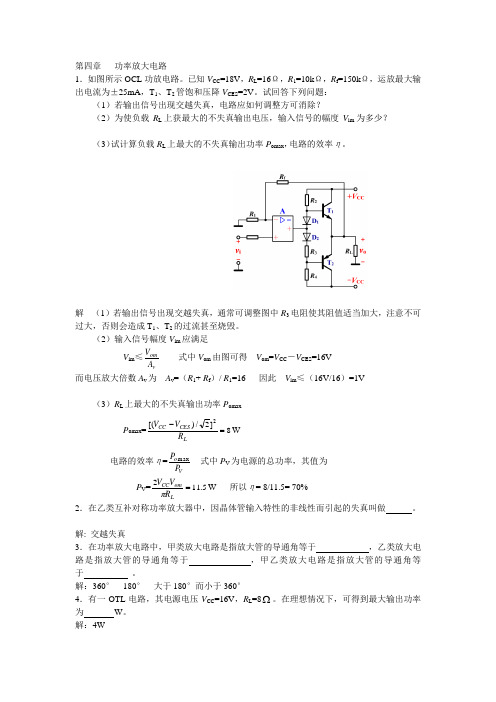

第四章 功率放大电路1．如图所示OCL 功放电路。
已知V CC =18V ，R L =16Ω，R 1=10k Ω，R f =150k Ω，运放最大输出电流为±25mA ，T 1、T 2管饱和压降V CES =2V 。
试回答下列问题：（1）若输出信号出现交越失真，电路应如何调整方可消除？ （2）为使负载R L 上获最大的不失真输出电压，输入信号的幅度V im 为多少？（3）试计算负载R L 上最大的不失真输出功率P omax ，电路的效率η。
解 （1）若输出信号出现交越失真，通常可调整图中R 3电阻使其阻值适当加大，注意不可过大，否则会造成T 1、T 2的过流甚至烧毁。
（2）输入信号幅度V im 应满足V im ≤vom A V式中V om 由图可得 V om =V CC －V CES =16V而电压放大倍数A v 为 A v =（R 1+ R f ）/ R 1=16 因此 V im ≤（16V/16）=1V（3）R L 上最大的不失真输出功率P omaxP omax =8]2/)[(2=-LCES CC R V V W电路的效率η=Vo P P max式中P V 为电源的总功率，其值为P V =5.112=LomCC R V V πW 所以η= 8/11.5= 70%2．在乙类互补对称功率放大器中，因晶体管输入特性的非线性而引起的失真叫做 。
解: 交越失真3．在功率放大电路中，甲类放大电路是指放大管的导通角等于 ，乙类放大电路是指放大管的导通角等于 ，甲乙类放大电路是指放大管的导通角等于 。
解：360° 180° 大于180°而小于360°4．有一OTL 电路，其电源电压V CC =16V ，R L =8Ω。
在理想情况下，可得到最大输出功率为 W 。
解：4W5．乙类互补功率放大电路的效率较高，在理想情况下其数值可达，但这种电路会产生一种被称为失真的特有非线性失真现象。
第二篇 第5章习题题2.5.1 一双电源互补对称电路如图题2.5.1所示，设已知V CC =12V ，R L =16Ω，v I 为正弦波。
求：（1）在三极管的饱和压降V CES 可以忽略不计的条件下，负载上可能得到的最大输出功率P om =？（2）每个管子允许的管耗P CM 至少应为多少？ （3）每个管子的耐压｜V (BR)CEO ｜应大于多少？图题2.5.1解：(1) 负载上可能得到的最大输出电压幅度V om =12V(W 5.416212222=⨯==L om om R V P ) (2) (W)9.02.0(max)==om CM p P ∴CM P ≥0.9W (3) CEO BR V )(≥24V题2.5.2 在图题2.5.2 所示的OTL 功放电路中，设R L =8Ω，管子的饱和压降｜ＶCES ｜可以忽略不计。
若要求最大不失真输出功率（不考虑交越失真）为9W ，则电源电压V CC 至少应为多大？（已知v i 为正弦电压。
）图题2.5.2解：W 982)21(2)21(22(max)=⨯==CC L CC om V R V PV CC =24(V)∴电源电压V CC 至少24V题2.5.3 OTL 放大电路如图题2.5.3所示，设T 1、T 2特性完全对称，v i 为正弦电压，V CC =10V ，R L =16Ω。
试回答下列问题：（1）静态时，电容C 2两端的电压应是多少？调整哪个电阻能满足这一要求？ （2）动态时，若输出电压波形出现交越失真，应调整哪个电阻？如何调整？（3）若R 1=R 3=1.2k Ω，T 1、T 2管的β=50，｜V BE ｜=0.7V ，P CM =200mW ，假设D 1、D 2、R 2中任意一个开路，将会产生什么后果？图题2.5.3解：(1) 静态时，电容C 2两端的电压应为5V 。
调整R 1、R 3，可调整上、下两部分电路的对称性，从而使C 2两端电压为5V 。
《电工与电子技术基础》测试题二班级 姓名 学号 成绩一、填空（每空4分，共48分）1．2个300Ω的电阻并联后的总阻值为（ ）。
2．图1所示电路中，电流I 为（ ），电压U 为（ ）。
3．图2所示有源二端网络的等效电动势为（ ），等效内阻为（ ）。
4．电压为220伏，功率为440瓦，功率因数为0.8的单相交流空调器的工作电流为 （ ）安，该空调器工作10小时所消耗电能为（ ）度。
5．图3所示电路中，D 为理想二极管。
该电路中二极管D 处于（ ）状态，电路输出电压Uo 为（ ）。
6．图4所示电路中，三极管处于（ ）状态。
7．若互补对称功放电路的最大输出功率为10瓦，则所用功放管的允许功耗应≥（ ）。
8．电源变压器输出为9伏，采用桥式整流（忽略整流管压降），使用集成稳压器78M05 稳压的直流稳压电源，其滤波电容的容量应≥（ ）。
二、图4电路中，已知R 1=100欧，R 2=100欧，L=0.2亨，C=10微法，)1000(300t Sin u =伏。
计算：(1)x L ，x c ，Z ；(2)I &，u 2；(3)电路消耗的有功功率；(4)作出相量图。
（共15分）三、图6所示电路中，已知 L=135毫亨，t=0时开关K 闭合。
K 闭合前电路已处于稳态。
（1）计算K 闭合前的电压U ；（2）写出K 闭合后电感电流i 的表达式。
(共10 分)图 3图2b 图1图 4Uo图6图 5u 2四、图7所示电路中，晶体管T 的参数为β=99，V BES =0.6伏。
（共12分）①计算晶体管的静态工作点；②作出放大器的交流计算电路；③计算放大器的空载电压放大倍数A u0、输入电阻r i 和输出电阻r o ；五、计算图8所示电路中运算放大器的输出电压V O1和V O2 。
（共10分）六、图9所示电路中，运算放大器的最大输出电压为±9V 。
（共5分）①计算输出电压V O 的最大值和最小值； ②画出输出电压V O 的波形； ③计算输出电压V O 的周期；附加④计算负载R L 消耗的平均功率。
100题二极管三极管随机测试~18电高1. 影响放大器工作点稳定的主要因素是 [单选题] *A.β值B.穿透电流C.温度(正确答案)D.频率2. 在基本放大电路中，输出电阻最小的是() [单选题] *A.共射放大电路B.共基放大电路C.共集放大电路(正确答案)D.共源极放大电路3. 锗材料三极管的饱和压降是 [单选题] *A.0.1V(正确答案)B.0.3VC.0.5VD.0.7V4. 把射极输出器用作多级放大器的第一级，是利用它的() [单选题] *A.电压放大倍数略小于1，电压跟随特性好B.输入电阻高(正确答案)C.输出电阻低D.有一定的电流和功率放大能力5. 放大器的电压增益定义式为 [单选题] *A.AU=UO/UIB.GU=20lgAU(正确答案)C.AU=10lgUoD.GU=10lgAU6. 在基本放大电路中，输入耦合电容C1作用是_____。
