RF系列读写器使用说明

使用说明书RF8504读卡器含有ISO14433 TYPE A协议解析模块，全面支持Mifare One卡片操作。

独立的读卡器授权方式，适用于各种保密性高的身份识别、安全门禁系统。

特点♦快速刷卡响应，响应时间<100ms♦强驱动数据输出端口，通讯电缆距离 > 150m(22AWG)♦支持多种编码方式数据格式卡：Wiegand 26、Wiegand 27、Wiegand 32、Wiegand 34、Wiegand 36♦独特的系统授权方式，可授权读卡器读取Mifare One卡片物理卡号或指定分区内的自定义编码数据♦保密性高（48位密码验证）、应用范围广，可方便的接入其他系统♦带蜂鸣器及指示灯刷卡指示，且指示灯可外部控制♦外形清秀美观，适用于各种室内安装环境连接电缆读卡器与控制器主机间的连接电缆必须采用8芯屏蔽双绞线。

不同的电缆规格将影响通讯距离，务必参照以下指引：♦24AWG(0.6mm) 100M♦22AWG(0.8mm) 150M出线方式♦红色+DC (7 ~ 13VDC)♦黑色接地♦绿色数据0（数据）♦白色数据1（时钟）♦棕色*绿色发光二极管♦屏蔽线**屏蔽接地♦黄色NC（不接）♦蓝色NC（不接）* 可选用连接** 当使用独立电源供电时，屏蔽线可作数据线回路地读卡器安装RF8504读卡器由两部分组成：面盖和安装底盖，两部分可解除读卡器底部锁扣拆卸分离开。

安装时先将读卡器引线连接好，然后卸开安装底盖，使用两棵螺钉将安装底盖固定到物体表面，扣上面盖即可。

技术参数♦外形尺寸：54(宽) X 128(高) X 17(厚)mm♦工作频率13.650MHz♦典型最大读卡距离6～9cm♦输出数据格式：Wiegand♦工作电压：7～13VDC，建议使用线性电源♦工作电流：平均值30mA，峰值120mA♦温度：-20～65℃♦湿度：0～95%无冷凝♦重量：75克♦颜色：黑色、银色警告：♦最大读卡距离是在无干扰环境中，读卡器按照正确方式安装，且卡片平行于读卡器表面测得，任何电磁干扰环境都将影响读卡距离♦严禁将读卡器安装于磁性金属物体表面，金属材料将严重影响RF信号♦严禁将读卡器安装于产生干扰电磁场设备附近，如：马达、AC/DC转换器、UPS、继电器、监视器等授权（清除）权限使用说明RF8504读卡器具有独特的授权方式，应配合其授权发卡系统一起使用。

产品规格书名称：RF系列读写器目录1．产品介绍 (3)2．型号编码 (3)3．产品特性 (4)4．产品价值 (5)5．开发包 (5)6．产品应用 (6)1．产品介绍RF型非接触式智能IC卡读写器，支持非接触式频率13.56MHZ，符合ISO14443A/B,ISO15693标准。

带LED 8位数字显示，也可根据需求选择带LCD显示。

带峰鸣器，为用户清楚地提供读写器和应用程序的状态指示。

可支持多种接口联机方式：USB接口/串口RS232/TTL电平/485/TCP-IP以及PC/SC和USB无驱即插即用方式。

为了提高安全系数，也可选择智能IC读写设备中配置符合ISO7816-3,GSM 11.11标准的SAM卡，最多支持2个。

同时设备随机附送的光盘提供各种开发平台下的驱动开发包及开发例程，附带的演示程序实现访问射频卡的全部功能，并带有自动测卡操作。

2．型号编码用户可根据需要进行选型，编码规则如下所示：例：RF-ASC-00-00表示RF型读卡器支持S50、S70及Ultralight卡，通过串口与PC机进行通信，LCD显示，不包括大卡座（插接触式IC卡）及PSAM卡座（插SIM卡），最后的00代表标准机型，01、02…代表各种定制的特殊机型。

3．产品特性●支持卡型：读写符合ISO14443TYPEA/B、ISO15693标准的非接触卡/MIFARE系列卡 /ICODE2/AT020以及市场上常见的接触式逻辑加密IC卡●安全发卡：可增加2个符合GSM 11.11的SAM卡的卡座●与计算机接口：USB/ RS232/TTL电平/485/TCP-IP以及PC/SC和USB（即插即用）●天线：内置天线●外壳材料：ABS塑料外壳●工作频率：13.56MHz●工作电压：DC5V ± 10%●卡与机具通讯速度：106Kbit●工作温度：-20℃～60℃●所遵循的标准：ISO14443A/B ISO 15693●二次开发语言：支持多种开发语言，提供相应的例程（详见“1.5软件”）●操作系统：Windows 98 、 Me 、 2K 、 XP 、 2003、Vista 及 Unix 和 Linux●存储数据容量：读写器内存储器标准配置为 2K 字节（可根据用户需求量扩大）●状态显示：用户可控蜂鸣器●外型尺寸：长×宽×高：140*110*28 mm4．产品优势●符合GSM 11.11标准的SAM卡座可调整安全级别●多样化的通信方式，USB/RS232/TTL电平及USB（HID）；支持TCP-IP及PC/SC协议●可根据用户要求定制,满足用户的特殊需求●指示灯及蜂鸣器可起到提醒作用，避免盲目操作出现故障5．开发包一份完整的开发包包括演示软件、演示软件使用说明书、读写器用户手册、TCP 接口读写器使用说明以及各种开发语言的例程。

rf60sc2 手册
摘要：
1.产品概述
2.产品特点
3.主要功能
4.操作方法
5.注意事项
6.售后服务
正文：
【产品概述】
rf60sc2 是一款高性能的射频识别(RFID) 读写器，广泛应用于物流、仓储、零售、制造等行业，为用户提供快速、准确的物品追踪和管理。

【产品特点】
rf60sc2 具有以下特点：
1.读写速度快，性能稳定；
2.支持多种RFID 标准，兼容性强；
3.抗干扰能力强，适应各种环境；
4.结构紧凑，易于安装和维护。

【主要功能】
1.读取和写入RFID 标签信息；
2.支持多标签识别；
3.实时数据传输，实时监控物品动态；
4.支持远程控制和管理。

【操作方法】
1.连接rf60sc2 读写器和电脑；
2.安装相应的驱动程序和软件；
3.设置rf60sc2 的参数，如通信速率、工作频率等；
4.开始读写RFID 标签信息。

【注意事项】
1.使用时请确保rf60sc2 读写器与RFID 标签处于有效范围内；
2.请勿将rf60sc2 暴露在高温、潮湿或腐蚀性环境中；
3.请定期检查rf60sc2 的连接线和接口，确保其正常工作。

RF系列读写器使用说明1.基本操作：1.1开机：将RF读写器连接好电源，并按下电源开关，待指示灯亮起表示开机成功。

2.参数设置：2.1通信参数：RF读写器可以通过串口或者蓝牙与其他设备进行通信，可以根据实际需求进行串口或蓝牙参数的设置。

2.2阅读模式：RF读写器有不同的阅读模式，如连续读取、单次读取、按键读取等，可以根据实际需求进行选择。

2.3阅读范围：RF读写器的阅读范围可以根据不同的型号和设备进行设置，可以根据实际需求调整阅读范围。

3.故障排除：3.3通信故障：如果RF读写器无法与其他设备进行通信，请检查串口或蓝牙的连接是否正常，以及通信参数是否设置正确。

4.注意事项：4.1保持清洁：RF读写器的读取区域和写入区域需要保持干净，避免灰尘和污渍影响读取和写入效果。

4.2避免剧烈震动：RF读写器是一种精密的电子设备，避免在使用过程中发生剧烈震动，以免损坏设备。

4.3避免过高温度：RF读写器对温度比较敏感，要避免在过高温度环境下使用，以免损坏设备。

4.4适当保护设备：使用RF读写器时要注意保护设备不受撞击和水浸等损坏。

5.结束操作：5.1关机：在使用结束后，按下设备上的电源开关，待指示灯熄灭表示关机完成。

5.2清理设备：定期清理RF读写器的读取区域和写入区域，确保设备的正常使用。

5.3储存设备：在不使用RF读写器时，应妥善存放设备，避免损坏和丢失。

以上就是RF系列读写器的使用说明，通过这份使用说明，用户可以了解RF读写器的基本操作、参数设置和故障排除方法，以及使用RF读写器的注意事项。

希望可以帮助用户更好地使用RF系列读写器。

RF-35LT非接触式IC卡读写器使用手册及API函数介绍昆明明华澳汉科技有限公司RF-35LT非接触式IC卡读写器使用手册及API函数介绍Table of Contents1 简介 ..................................................................... ........................................................................ . (4)1.1 本手册使用范围 ..................................................................... . (4)1.2 术语表和缩略语 ..................................................................... . (4)1.3 概述 ..................................................................... ........................................................................ .........4 2 读写器概述 ..................................................................... ........................................................................ (5)2.1 设备接口 ..................................................................... ........................................................................ ....5 2.2 读写器装箱清单 ..................................................................... ..............................................................5 2.3 程序安装 ..................................................................... ........................................................................ ....5 2.4 软件 ..................................................................... ........................................................................ .............6 2.5 技术指标 ..................................................................... ........................................................................ ....6 3 API 函数指南 ..................................................................... . (6)3.1 驱动程序主要目录和文件 ..................................................................... . (6)3.2 函数使用说明 ..................................................................... ..............................................................7 4 库函数简介 ..................................................................... ........................................................................ (7)4.1 通用函数简介 ..................................................................... ..............................................................8 4.2 设备操作函数 ..................................................................... ..............................................................8 4.3 选择协议函数 ..................................................................... ............................................................10 4.4 复位RF(射频)模块 ..................................................................... (11)4.5 卡片操作...................................................................... (11)4.5.1 Mifare 标准非接触卡操作函数 ..................................................................... (11)4.5.2 ATMEL 非接触射频卡操作函数 ..................................................................... (15)4.5.3 I-CODE1非接触射频卡操作函数 ..................................................................... .. (15)4.5.4 FUDAN FM005非接触射频卡操作函数 ..................................................................... .. (16)4.5.5 I-CODE2 Label IC非接触射频卡操作函数 (16)5 通用函数 ..................................................................... ........................................................................ .. (17)6 设备操作函数 ..................................................................... .. (18)7. MIFARE 标准非接触卡操作函数 ..................................................................... .. (24)7.1 MIFARE 标准非接触卡操作流程图 ..................................................................... . (24)7.2 MIFARE STANDARD 1K 卡片...................................................................... (25)7.2.1 Mifare Standard 1K 卡片状态图 ..................................................................... . (25)7.2.2 调用Mifare Standard 1K 卡片API函数流程图 (27)7.2.3 操作函数说明 ..................................................................... . (28)8.1 MIFAREULTRALIGHT ............................................................. .. (39)8.1.1操作流程图 ..................................................................... . (40)8.1.2 Mifare UltraLight 状态图 ..................................................................... . (41)8.1.3 函数说明 ..................................................................... . (42)2 ——————————————————————————————————————————————————昆明明华澳汉科技有限公司 TEL: FAX:RF-35LT非接触式IC卡读写器使用手册及API函数介绍9.1 MIFARE STANDARD4K ..................................................................... ...................................................45 9.1.1 状态图和指令流程 ..................................................................... (45)9.1.2 操作流程图 ..................................................................... (46)9.1.3 函数说明: .................................................................... (47)10 ATMEL 非接触式卡 ..................................................................... .. (52)10.1AT88RF020 .............................................................. ........................................................................ (52)10.1.2 操作流程图 ..................................................................... (52)10.1.3 AT88RF020 防冲突和状态变化图 ..................................................................... .. (54)4.1.1 函数说明: .................................................................... (55)11 I-CODE1 LABEL IC 非接触卡操作函数 ..................................................................... .. (59)11.1 I-CODE1 LABEL IC SL1ICS3001................................................................. ......................................59 11.1.2 SL1ICS3001的状态图 ..................................................................... . (59)11.1.3 函数说明 ..................................................................... . (61)12 复旦筹码卡操作函数 ..................................................................... .. (67)12.1 复旦非接触卡FM005 .................................................................. ................................................67 12.1.2 FM005操作流程 ..................................................................... (67)12.1.3 函数说明 ..................................................................... . (69)13 I-CODE2 LABEL IC 非接触卡操作函数 ..................................................................... . (73)13.1 SL2 ICS20状态流程图 ..................................................................... .................................................73 13.2 操作流程图 ..................................................................... . (75)13.3 函数说明 ..................................................................... .. (76)附录几种常见非接触式卡的特征 ..................................................................... . (88)1 MIFARE STANDARD1K ...................................................................................................................88 2 MIFARE ULTRALIGHT.............................................................. .. (93)3 MIFARE STANDARD4K ..................................................................... ..............................................96 4 ATMELAT88RF020............................................................... .. (99)5 I-CODE1 LABEL ICSL1ICS3001 ............................................................. .........................................101 6 复旦筹码FM005 .................................................................. (103)7 I-CODE2 LABEL ICSL2ICS20 ............................................................... . (105)3 ——————————————————————————————————————————————————昆明明华澳汉科技有限公司 TEL: FAX:RF-35LT非接触式IC卡读写器使用手册及API函数介绍1 简介1.1 本手册使用范围本手册描述了非接触式IC卡读写器的使用及应用程序接口函数(API)，所有API函数均可工作于Windows 98、 Windows 2000、 Windows NT、 Windows XP、 Unix、Linux和Dos等操作系统上。

QX-RFMODA1-SFZ射频卡读写模块使用说明一．概述该模块用于读取二代身份证和M1卡的ID号，同时该模块还可以读写符合ISO14443 TYPE B标准的各种射频接口的卡片（AT88SC0104CRF系列，ST SR176系列，各型号的TYPE B接口的CPU卡，双界面卡等）。

模块与上位机之间可以使用多种接口连接（UART、SPI、TWI），方便用户使用。

二．特点●读取二代身份证ID，MIFARE 1 卡的ID号。

●兼容ISO 14443 TYPE B 1,2,3 协议。

●提供多种外部通讯接口，方便用户开发.●UART：通用异步通讯接口。

外接RS232芯片后可以方便的和PC机交换数据。

固定波特率：115200Bps●SPI：标准SPI硬件接口。

最高速率可以达到2.0MBps。

使用标准SPI接口的模式0进行通讯。

●TWI：通用两线协议，可以使用最少的I/O数量建立模块与上位机的连接。

最高可以达到400 KPBS。

●I/O管脚CMOS和TTL输入/输出电平兼容●内置上电复位电路。

●自带看门狗电路。

●尺寸：40.7mm*20.4mm*7.15mm。

●工作频率：13.56MHz。

●读写距离：读写距离和搭配天线尺寸有关。

请参考天线设计的相关文档。

●内置256 字节EEPROM。

●工作电压：DC5V。

、●直接驱动50 Ohm 天线●卡片通讯最大FIFO= 48 BYTE。

三．外观与管脚定义复用管脚的说明：●PIN16（MISO/STA3）：SPI接口下为数据输出脚。

UART接口下，模块发送数据时PIN16=0。

模块空闲时PIN16=1。

TWI接口下，模块执行命令过程中PIN16=0。

模块空闲时PIN16=1。

●PIN7（SDA/STA1）：SPI接口下，模块执行命令过程中PIN7=0。

模块空闲时PIN7=1。

UART接口下，模块执行命令过程中PIN7=0。

模块空闲时PIN7=1。

TWI接口下，数据输入/输出脚。

射频卡读写器使用方法
射频卡读写器是一种常见的电子设备，可以读取和写入射频卡中的数据。

以下是使用射频卡读写器的方法：
1.准备工作：首先需要将射频卡读写器连接到电脑或其他设备上，并安装好相应的驱动程序和软件。

2.读取数据：将射频卡放置在读写器上，启动软件，然后点击读取按钮。

系统会自动读取射频卡中的数据，包括卡号、余额等信息。

3.写入数据：如果需要对射频卡中的数据进行修改，可以点击写入按钮，然后按照软件提示进行操作。

例如，可以修改卡号、充值金额、使用时间等信息。

4.注意事项：在使用射频卡读写器时，需要注意以下几点：首先，射频卡读写器应该保持清洁，防止灰尘或污垢影响读取或写入；其次，读写器的读取距离应该与射频卡的距离适当，过远或过近都可能导致读取失败；最后，使用射频卡读写器时应该注意安全，防止数据泄露或其他安全问题。

总之，射频卡读写器是一种非常实用的电子设备，可以方便地读取和写入射频卡中的数据，为我们的生活和工作带来了很多便利。

- 1 -。

感谢您选购本产品，为了保证安全并获得最佳性能，在安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。

ZW-TRFW6H02温湿度读写器产品说明书（V1.00）目录一、概述 (2)二、技术参数 (2)三、产品特点 (3)四、工作原理 (3)五、应用领域 (3)六、技术 (3)七、服务 (3)一、概述ZW T- RFW6H02远距离温湿度读写器，是构建于朝为科技完全自主知识产权的RFID 创新技术平台上6σRF技术的行业应用定制开发的读写器，主要增加了对温湿度电子传感标签的实时监测、写入及读取数据功能，通过配套的温湿度RFID电子传感标签可以完成对对冷链车辆或物体等目标的定位、识别及报警，以及环境温湿度监测的报警功能。

近年来，随着“冷链物流”的不断扩展，有源RFID技术在温湿度传感领域的应用也随之兴起。

传统有源电子标签结合温度/湿度传感器件，可以将其采集到的温湿度数据以无线传输方式上传到读写器上，再通过有线/无线方式传输到后台应用系统，就完成了对目标物体或者环境的温湿度测量。

这种测量方式可以有效避免传统拉线方式带来的布线量大、维护工作艰巨等弱点，正为越来越多的用户选择使用。

ZW T- RFW6H02远距离温湿度读写器的领先技术、全工业性设计和出众特点使得其在冷链物流、食品安全、环境侦测等领域具有综合的竞争优势，并为客户创造新的价值优势。

二、技术参数1.2.3.工作环境1）对现场各种干扰源无特殊要求2）工作温度：-40℃～ +80℃3）工作湿度：密封，不限4）抗电磁干扰：10V/m 0.1～1000MHz AM调幅电磁波5）防护等级：IP68三、产品特点识别距离： 3 ～ 120米，写入有效距离<60米识别速度： 200 公里 / 小时识别能力：同时识别 200 张标签识别方式：全方向识别、定向识别、电子标签内容读写工作频段： 2.4 GHz ～ 2.4835 GHz通信机制：基于 HDLC 的时分多址和同步通信机制抗干扰性：使用频道隔离技术，多个设备互不干扰安全性：加密计算与认证，确保数据安全，防止链路窃听与数据破解封装特性：固态封装，抗高强度跌落与振动可靠性：防雷、防水、防冲击，满足工业环境要求接口标准： RS232 / RS485 各种开发用软件接口四、工作原理读写器的工作模式为“被动式”，正常工作时读写器处于接收状态，实时接收电子标签发出的信号，并将接收到的数据转送到后台管理系统中。

第一章GAC-RF500非接触式读写器简介1.1 概述深圳市捷安凯科技有限公司是以开发IC卡终端设备和应用系统软件，智能控制、安防、射频识别系统为主导产品的高科技公司，GAC-RF500系列非接触式IC卡读写器是以Philips RC500为核心研制而成的非接触卡读写设备，完全内置天线，通过串口同PC机的连接，设备功能齐全、性能稳定，随机提供丰富的接口函数库，支持访问射频卡的全部功能，可满足用户二次开发的需要。

目前该设备已广泛地应用于门禁、考勤、会员卡管理系统及高速公路、油站、停车场、公交、三表、餐饮等收费发卡系统中。

主要特点：1、采用了PHILIPS 最新的高度集成ISO1443A读卡芯片—MF RC500，支持Mifare M1S50、M1S70、MifareLight、Mifare UltraLight、Mifare Pro、Mifare DESFire、SHC1102卡的完全操作。

2、高速访问射频卡，通信速率为106Kbit/s -424Kbit/s，数据加密和双向验证。

3、使用方便，通过RS232总线与PC机连接，波特率1200-115200自动侦测。

4、提供丰富的PC机接口函数库和演示程序，常用开发工具下详细的函数调用例程，可使二次开发变得轻而易举。

5、提供8位数码管显示、蜂鸣器和发光二级管指示。

6、提供了丰富的二次开发平台和范例。

7、提供对其它厂商开发的函数库的支持。

技术指标:1、支持MIFARE标准（ISO1443A）-发射频率：13.56MHz-访问卡速率：106Kbit/s - 424 Kbit/s2、接口功能：RS232口，波特率1200-115200自动侦测。

3、工作电源：DC5V ±5％，500mA。

4、读写距离：0-80mm5、最大功耗：<1W6、环境温度：0℃～50℃7、相对湿度：30%～95%8、重量：约200克1.2 装箱单GAC-RF500读写器1台5V稳压直流电源1个RS232通讯数据线（交叉线）1条配套软件CDROM盘1张（根据需要提供）说明书（电子文档）1本（根据需要提供）1.3 连接方式将RS232数据线的任意一端连接到计算机背后串行通讯端口，另一端插入读写器背后的接口中。

XCRF-500系列读写器演示软件 使用说明书（V2.1）（用户版）深圳市远望谷信息技术股份有限公司目 录1 功能概述 (1)2 运行环境 (1)2.1软件环境 (1)2.2硬件环境 (1)3 安装 (1)4 使用和操作 (1)4.1运行 (1)4.2通讯模式的选择 (1)4.3端口选择 (2)4.4天线选择 (2)4.5标签选择 (2)4.6IP地址 (2)4.7打开读写器 (2)4.8关闭读写器 (2)4.9读卡号 (2)4.10停止读卡 (2)4.11关功放 (2)4.12开功放 (2)4.13清除显示 (2)4.14读用户数据 (2)4.15写用户数据 (3)4.16锁定用户数据 (3)4.17跳频管理 (4)4.18IP设置 (5)4.19天线数设置 (5)4.20天线数查询 (6)4.21IP查询 (6)4.22退出 (6)4.23帮助 (7)4.24版本信息 (7)1功能概述本软件主要实现对读写器进行系统控制、参数设置、参数查询、通讯模式选择以及射频标签的读取、ID号扫描及显示等演示功能。

2运行环境2.1软件环境Windows9x、Windows2000、WindowsXP2.2硬件环境PⅢ 400或以上pc，128M或以上内存。

3安装将光盘“setup.exe”文件拷贝到PC机任何一硬盘目录下。

运行安装。

4使用和操作4.1运行（双击）“XCRF-500系列演示软件V2.1”或它的快捷方式即可运行。

主界面如下图1：图14.2通讯模式的选择本系统有两种通讯模式：网络：TCP ；串口： COM。

单击“通讯模式”下拉框有如图2：图2选中要通讯的模式。

4.3端口选择当通讯模式为串口： COM时才起作用，可以选择com1-com4 端口（1-4）。

即可。

4.4天线选择天线选择“0”表示多天线间互相切换。

其他为指定天线。

4.5标签选择选择ISO18000-6B（已默认）。

4.6IP地址读写器的IP地址要与上端PC机IP地址在同一网段（读写器默认IP地址为192.168.0.210）。

RF系列读写器使用说明RF 系列非接触式 IC 卡读写器使用手册RF 系列非接触式 IC 卡读写器使用手册目一． 1.1 1.2 1.3 1.4 1.5 1.6 1.7 二．录RF 系列非接触式IC 卡读写器简介....................................................................................... 3 概述........................................................................................................................... ................. 3 特性........................................................................................................................... ................. 3 设备接口........................................................................................................................... ......... 3 读写器装箱清单 (4)程序安装........................................................................................................................... ......... 4 软件........................................................................................................................... ................. 4 技术指标........................................................................................................................... ......... 4 库函数说明........................................................................................................................... .. (5)2.1 函数使用说明........................................................................................................................... ....... 5 2.2 库函数一览表........................................................................................................................... ....... 6 2.3WINDOWS 32 位动态库.. (7)2.4 库函数使用范例............................................................................................................................15 2.5 函数错误类型代码........................................................................................................................15 附录 1 MIFARE ONE 射频卡的特性 (16)2RF 系列非接触式 IC 卡读写器使用手册一． RF 系列非接触式 IC 卡读写器简介 1.1 概述RF 系列非接触式IC 卡读写器是由主机、天线、串行接口等组成，通过 RS232 串行接口能实现同 PC 机的连接。

rfeyeu010使用说明书
明华RF-EYE-U010读卡器是一种非接触IC卡读写设备，它通过USB接口实现与PC机的连接，单独5V电源供电或键盘口取电。

可读写M1/ML/UtralLight/Mifare Pro/复旦卡/AT88RF020等芯片卡。

其完善、可靠的接口函数，支持访问射频卡的全部功能。

RF-EYE-U010读卡器该系列设备已广泛应用于门禁、考勤、会议签到、高速公路、旅游、停车场、公交收费、商场消费、会员系统以及各种应用系统的发卡系统。

与URF-35LT的区别是，该款读写器没有8位数码管显示系统支持Windows98、2000、XP支持卡型TypeA：mifare?Std 1k、mifare?Std 4k、mifare?UltraLight、mifare?DESFire mifare?Pro、FM11RF005开发套件：演示工具:mifare?系列卡演示程序、DESFire卡演示程序、DESFireTool命令测试工具、mifare?Std 1k卡密钥控制字测试工具开发文档：mwrfhelp、RF中文使用手册、RF英文使用手册驱动支持：Windows98、2000、XP、演示样例：Visual C++6、Visual Basic 5、Dephi5、PowerBuilder5、Visual FoxPro特性支持ISO14443 A标准卡片USB1.1协议，全速接口操作距离：30mm(Mifare标准卡读写距离)外型尺寸：长?宽?高(135mm×79mm×13mm)控制蜂鸣器鸣响功能工作频率13.56MHZ提供开发工具包
RF-EYE-U010读卡器典型应用电子商务(例如：房间预定、预付卡等)门禁、宾馆学校、医院销售终端任何情况下当一台PC需要与非接触式芯片通讯时VER 1.2。

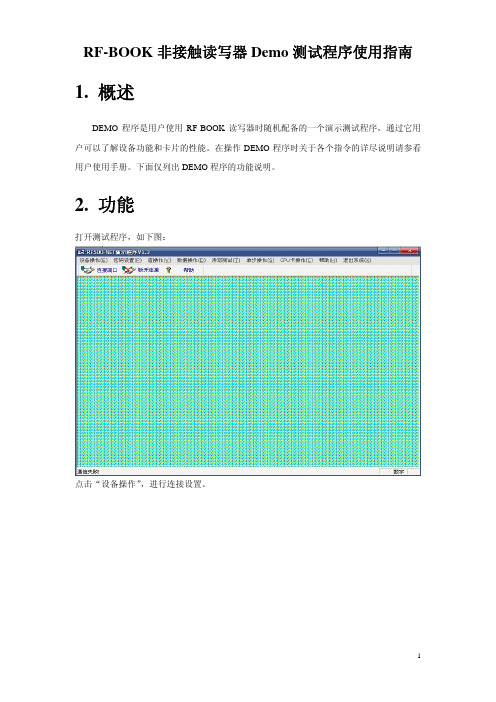

RF-BOOK非接触读写器Demo测试程序使用指南1. 概述DEMO程序是用户使用RF-BOOK读写器时随机配备的一个演示测试程序，通过它用户可以了解设备功能和卡片的性能。

在操作DEMO程序时关于各个指令的详尽说明请参看用户使用手册。

下面仅列出DEMO程序的功能说明。

2. 功能打开测试程序，如下图：点击“设备操作”，进行连接设置。

2.1 设备操作1. 当你按下“设备操作”按钮时，在产品信息栏里将显示出API 函数的版本号。

如果正确连接了设备，同时还会显示出硬件版本号和产品序列号。

2. 在端口设置区中填入读写器的实时IP 地址，如果忘记了读写器的IP 地址，可以按一下复位键对读写器进行复位，复位后读写器的IP 地址恢复为出厂的IP 地址即：192.168.1.25，然后点击按钮，如果出现说明连接失败，请先确认读写器的IP 是否已经被占用了。

如果读写器的IP 已经被占用了，可将读写器直接跟PC 机相连，此时要将PC 机的IP 地址设置成读写器的IP 地址在同一个网段，然后再读写器进行连接，连接读写器成功后，就可以对读写器的IP 进行重新设置，在里面写入新的IP 地址，然后点单按钮，设置成功后需要对读写器进行断电重启，重启后读写器的IP 地址就是刚设置的IP 地址了。

3.当按下按钮时，读写器将按照里设定的值来鸣叫。

“鸣响时间”的值越大，读写器鸣叫的时间越长，反之亦然。

. 123454. 选择要操作的卡片类型。

5. 由于RF-BOOK类型的读写器是没有LED显示的，用户不用对这个区进行操作2.2 密码设置“密码设置”操作是把卡片的密码装载到读写器的相应存储区中，当要比较卡片密码时，就从这个存储区中取出你所装载的密码和卡片里的密码进行比较。

按“装载密码”按钮就会将A密码和B密码装载到读写器里，按“取消修改”则会设置成初试值（即12个F）。

装载密码并没有对卡进行操作。

2.3 值操作在进行值操作前是要进行比较密码操作的，如果所选择扇区的密码和装载在读写器里的密码一致的话，表明认证成功，才可以进行下面的“值操作”，否则操作失败。

第一章GAC-RF500非接触式读写器简介1.1 概述深圳市捷安凯科技有限公司是以开发IC卡终端设备和应用系统软件，智能控制、安防、射频识别系统为主导产品的高科技公司，GAC-RF500系列非接触式IC卡读写器是以Philips RC500为核心研制而成的非接触卡读写设备，完全内置天线，通过串口同PC机的连接，设备功能齐全、性能稳定，随机提供丰富的接口函数库，支持访问射频卡的全部功能，可满足用户二次开发的需要。

目前该设备已广泛地应用于门禁、考勤、会员卡管理系统及高速公路、油站、停车场、公交、三表、餐饮等收费发卡系统中。

主要特点：1、采用了PHILIPS 最新的高度集成ISO1443A读卡芯片—MF RC500，支持Mifare M1S50、M1S70、Mifare Light、Mifare UltraLight、Mifare Pro、Mifare DESFire、SHC1102卡的完全操作。

2、高速访问射频卡，通信速率为106Kbit/s -424Kbit/s，数据加密和双向验证。

3、使用方便，通过RS232总线与PC机连接，波特率1200-115200自动侦测。

4、提供丰富的PC机接口函数库和演示程序，常用开发工具下详细的函数调用例程，可使二次开发变得轻而易举。

5、提供8位数码管显示、蜂鸣器和发光二级管指示。

6、提供了丰富的二次开发平台和范例。

7、提供对其它厂商开发的函数库的支持。

技术指标:1、支持MIFARE标准（ISO1443A）-发射频率：13.56MHz-访问卡速率：106Kbit/s - 424 Kbit/s2、接口功能：RS232口，波特率1200-115200自动侦测。

3、工作电源：DC5V ±5％，500mA。

4、读写距离：0-80mm5、最大功耗：<1W6、环境温度：0℃～50℃7、相对湿度：30%～95%8、重量：约200克1.2 装箱单GAC-RF500读写器1台5V稳压直流电源1个RS232通讯数据线（交叉线）1条配套软件CDROM盘1张（根据需要提供）说明书（电子文档）1本（根据需要提供）1.3 连接方式将RS232数据线的任意一端连接到计算机背后串行通讯端口，另一端插入读写器背后的接口中。

一、设备外观（RF-RD30/RF-RC30）：
二、硬件技术参数：
物理指标
1、读卡器外壳尺寸：8.4cm×6.4cm×2.3cm
2、读卡器重量：80g
电子指标近距离读卡器接线说明
1、额定输入电压：DC9V
2、额定电流：120mA
3、卡片支持格式：RF-RD30支持标准ID薄卡和标准ID厚卡
RF-RC30支持M1卡和ML卡
4、读卡距离：≥5cm
5、信号传输方式：RS485 最大传输距离为1200m
使用环境:
温度：-10℃~+70℃；
湿度：5%~90% 三、接线说明:
RF-RC30
红色线————电源正黑色线————电源地
粉红色线(or棕色线)————数据线正黄色线————数据线负
蓝色线————信号地绿色线————出门按钮
白色线————门状态紫色线————WG1
褐色线————WG0
RF-RD30
红色线————电源正黑色线————电源地
粉红色线(or棕色线)————数据正黄色线————数据线负
蓝色线————信号地绿色线————出门按钮
白色线————门状态淡蓝色线————防撬开关
紫色线————WG1 褐色线————WG0 四、设备安装图：。

RF读写器JA V A接口用户手册1.系统环境●操作系统：Windows98/2000/XP●动态库：MWRF32.dll，MWRFJA V AAPI.dll●JAR文件：MWRFJA V AAPI.jar●环境设置：将动态库拷贝入windows\system(windows98)或windows\system32（windwos2000/xp）目录，将JAR文件加入classpath设置中。

●包名：mwrf，类名：MWRFJavaAPIa)包引入import mwrf. MWRFJavaAPI;b)类引入（实例化）MWRFJavaAPI mwrfjavaapi = new MWRFJavaAPI();●接口方法：a)设备操作方法b)通用方法c)M1卡专用方法d)ML专用方法2.设备操作方法●public native short lib_ver()public String getStr_ver()功能：读取软件版本号返回：lib_ver成功则返回 0例如：short shortRet = mwrfjavaapi.lib_ver();String version = null；if (shortRet ==0)version = mwrfjavaapi.getStr_ver();●public native short rf_beep(int icdev, short _Msec)功能：蜂鸣参数：icdev：通讯设备标识符short _Msec：蜂鸣时间，单位是10毫秒返回：成功则返回 0例如：//得到icdevint icdev = mwrfjavaapi.rf_init((short)1, 9600);//鸣叫100毫秒short shortRet = mwrfjavaapi.rf_beep(icdev, (short)10);●public native short rf_clr_control_bit(int icdev,short _b)功能：清除射频模块内控制寄存器中的一个二进制位参数：icdev：通讯设备标识符_b：要清除的位返回：成功则返回 0例如：//清除RF系统1（设置RF系统0）short _b= 0x40;short shortRet = mwrfjavaapi.rf_clr_control_bit(icdev, _b);●public native short rf_ctl_mode(int icdev, short mode)功能：设置读写器数码管受控方式，关机后可保存设置值参数：icdev：通讯设备标识符mode：受控方式0——数码管显示受计算机控制1——数码管显示受读写器控制（出厂设置）显示模式由rf_disp_mode设置返回：成功则返回 0例如：//数码管显示受计算机控制short mode= 0x00;short shortRet = mwrfjavaapi.rf_ctl_mode(icdev, mode);●public native short rf_disp(int icdev, short pt_mode, short digit)功能：在读写器的数码管上显示数字参数：icdev：通讯设备标识符pt_mode：小数点显示模式0——小数点熄灭1——个位后的小数点位亮2——十位后的小数点位亮3——百位后的小数点位亮4——千位后的小数点位亮digit：要显示的数返回：成功则返回 0例如：//数码管显示受计算机控制short shortRet = mwrfjavaapi.rf_ctl_mode(icdev, (short) 0x00);//个位后的小数点位亮，显示“1234.”short pt_mode= 1;shortRet = mwrfjavaapi.rf_disp(icdev, pt_mode, digit);●public native short rf_disp_mode(int icdev, short mode)功能：设置读写器数码管显示模式，关机后可保存设置值参数：icdev：通讯设备标识符mode：显示模式0——日期，格式为“年-月-日（yy-mm-dd）”，BCD码1——时间，格式为“时-分-秒（hh-nn-ss）”，BCD码返回：成功则返回 0例如：//数码管显示受读写器控制short mode= 0x01;short shortRet = mwrfjavaapi.rf_ctl_mode(icdev, mode);//显示日期，格式为“yy-mm-dd”mode= 0x00;shortRet = mwrfjavaapi.rf_disp_mode(icdev, mode);●public native short rf_disp8(int icdev, short disp_len,char[] disp_str)功能：在读写器数码管上显示数字参数：icdev：通讯设备标识符disp_len：显示字符串的长度，最长为8disp_str：要显示的数据受读写器控制时，显示的日期/时间请参照rf_disp_mode中定义的格式；受计算机控制时，显示方式由显示数据决定；每个字节的最高位为1表示本位数后的小数点亮，为0表示小数点灭。

LD036TI 高频射频RF 读写模块说明书1.性能指标:频 率：13.56MHz天 线：50Ω (Ext.)接 口：3-wire ( CMOS,TTL )速 率：19200, 8, n, 1（默认）电 源：3V-5V / 200 mA (max)温度范围：0 ~ 60 °C读写距离：8cm (Avg.) 尺 寸：30.0(L) * 28.0(W) * 8.7(H)mm卡片存贮：2Kbit （形状有卡片或标签状）多张冲突：可多张靠近分别读写2. 引脚定义1. ANT_SIG ：天线信号2. ANT_GND ：天线地3. GND ：电源地4. GND ：电源地5. RX ： 串行数据输入6. VCC ：电源正极7. TX ：串行数据输出8. PC ：电源控制（节能控制）激活模式 : 低电平激活，低电平时间 > 30 ms休眠模式 : 上升沿触发，进入休眠方式。

顶视图24 68 13 5 73. 卡片存贮结构卡片中有一个64bit的ID卡号，另外有64个4字节的存贮块用于读写信息；如果某个块被锁定，则这个块的内容无法再改写。

4．接口命令和协议Without UID和With UID主要区别是使用ID卡号区分读写操作是针对哪张卡。

1. Read a block(1) Without UIDRequest : 0x1B, ‘R’, block numberResponse: 0x1B, data byte-count, RepData ( done): 0x1B, 0x05, “Fail!” (fail)(2) With UIDRequest : 0x1B, ‘r’, UID, block numberResponse: Ref. without UID commandEX:Request : 0x1B, ‘R’, 0x01Response : 0x1B, 0x05, 0x00, 0x01, 0x02, 0x03, 0x04其中0x00为状态字节，后4个字节为此块中的信息。
