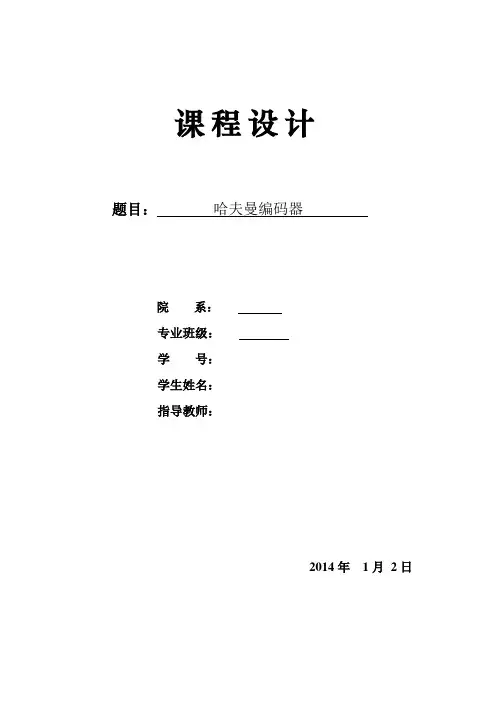

课程设计
题目：哈夫曼编码器
院系：
专业班级：
学号：
学生姓名：
指导教师：
2014年1月2日
课程设计需求分析报告
一、分析问题和确定解决方案
1.分析问题
利用哈夫曼编码进行通信可以大大提高信道利用率，缩短信息传输时间，降低传输成本。但是，这要求在发送端通过一个编码系统对待传数据预先编码，在接收端将传来的数据进行译码（复原）。对于双工信道（即可以双向传输信息的信道），每端都需要一个完整的编/译码系统,为这样的信息收发站写一个哈夫曼的编/译码系统。
2.确定解决方案
设计建立带权的哈夫曼树，确定哈夫曼树的类与成员函数，以及各函数之间的调用关系，采用动态数组的存储结构存储所需要的数据，通过不同的函数来实现编码，译码以及打印二进制编码、哈夫曼树，把不同的数据存入不同的txt文件中，通过主函数调用来实现功能检测。
3.输入的形式和输入值的范围
手动或者从文本中读入数据的形式初始化哈夫曼树，从键盘中或者文件中读入数据，以字母A-Z代表结点，以自然数代表权值，字符串提示使用者所要执行的操作。
4.输出的形式
在显示器界面上或者以文本的形式来实现程序调试的输出。
5.程序所能达到的功能
(1)初始化。手动输入字符集大小n，以及n个字符和n个权值，建立哈夫曼树，并将它存于文件WritehfmTree中,输出哈夫曼树及各字符对应的编码存于WritehfmCode;从文本中读入字符，建立哈夫曼树存于ReadhfmTree, 输出哈夫曼树及各字符对应的编码存于ReadhfmCode.
(2)编码。手动输入一串大写英文字符，该字符存于WriteToBeTron中，对字符进行编码并将它存于WriteCodeFile中；从文件中读取字符编码并存于ReadCodeFile中。
(3)印代码文件。将文件ReadCodeFile以紧凑格式显示在终端上，每行50个代码。同时将
此字符形式的代码码写入文件CodePrint中。
(4)印哈夫曼树。将初始化的哈夫曼树以直观的方式显示在终端上，同时将此字符形式的哈夫曼树写入文件TreePrint中。
各个功能数据输出存储位置（如表1所示）
表1：各个功能数据输出存储位置表
6.测试数据
(1)正确的输入：1>输入主菜单项中的英文字母I(i),E(e),D(d),P(p),Q(q)
输出结果：进入所选的功能界面
2>输入子菜单项中的数字1，2，3，(4)
输出结果：执行所选的功能
(2)含有错误的输入：1>输入除了主菜单项中的英文字母I(i),E(e),D(d),P(p),Q(q)
输出结果：<您的输入有误，请重新输入：>
2>输入除了子菜单项中的数字1，2，3，(4)
输出结果：<您的输入有误，请重新输入：>
7.程序说明
(1)程序中数据类型的定义：用到三组结构体，分别是哈夫曼树的动态数组存储结构*HuffmanTree，哈夫曼编码表的存储结构HuffmanCode，字符结点的动态数组存储结构wElem 以及哈夫曼树类定义class Huffman。
(2)主程序的流程图：
用户从主菜单中选择所要进行的操作，如果输入选项错误则提示重新输入选项，否则进入选中的操作项(如图1所示)。
图1：主程序流程图
(3)各程序模块之间的层次(调用)关系：
主函数main（）调用初始化，编码，译码，打印二进制编码，打印哈夫曼树这五个子函数；进入初始化功能后调用手动输入，文本读入，默认文本这三个函数；进入编码功能后调用手动编码，文本读入编码这两个函数；进入译码功能后调用手动译码，文本读入译码这两个函数(如图2所示)。
图2:：各程序模块之间的层次(调用)关系
(4)默认的哈夫曼树：
空格以及字母A—Z频度分别为186，64，13，22，32，103，21，15，47，57，1，5，32，20，57，63，15，1，48，51，80，23，8，18，1，16，1建立一棵默认的哈夫曼树(如图3所示)。
图3：默认的哈夫曼树
二、详细设计
1、哈夫曼树存储及类的定义：
#include
#include
#include
#include
#include
typedef struct //哈夫曼树的存储结构
{
int weight; //权值
char HTch; //字符
int parent,lchild,rchild; //双亲，左孩子，右孩子
}HTNode,*HuffmanTree; //动态数组存储哈夫曼树
typedef struct //哈夫曼编码表的存储结构
{
char ch; //字符
char* hufCh; //二进制码
}HuffmanCode; //动态数组存储哈夫曼编码表
typedef struct //字符结点
{
char ch; //字符
int wt; //字符权值
}wElem; //动态分配数组存储读入字符与权值
class Huffman
{
public:
Huffman(){}; //构造函数
~Huffman(){}; //析构函数
void Initialization(HuffmanTree &HT,HuffmanCode *HC,int &n);//初始化，手动void Initialization(HuffmanTree &HT,HuffmanCode *HC,int &n,int v);
//初始化，标准文件
void Initialization(HuffmanTree &HT,HuffmanCode *HC,char*InitFile,int &n);
//初始化，统计
void EnCoding(HuffmanCode *HC,int hufnum); //手动编码
void EnCoding(HuffmanCode *HC,char*EnCodeFile); //文件读入编码
void Print(char *);//打印二进制编码
void Treeprinting( HTNode T,HuffmanTree HT,int n );//打印哈夫曼树
};
2、哈夫曼树的基本操作：
//手动输入字符与权值并初始化
void Huffman::Initialization(HuffmanTree &HT,HuffmanCode *HC,int &n)//哈夫曼树对象，编
码对象，字符数
//从文件读入标准哈夫曼树并初始化
void Huffman::Initialization(HuffmanTree &HT,HuffmanCode *HC,int &n,int v)//哈夫曼树对
象，编码对象，字符
数,区分功能参数
//从文件中统计字符与权值，构造哈弗曼树
void Huffman::Initialization(HuffmanTree &HT,HuffmanCode *HC,char*InitFile,int &n)//哈夫
曼树对象，编码对
象，文件名，字符数//编码函数,对用户输入的文件的正文进行编码,然后将结果存入文件WriteCodeFile.txt中void Huffman::EnCoding(HuffmanCode *HC,int hufnum)//编码数组对象，字符数
//编码函数,从文件读取
void Huffman::EnCoding(HuffmanCode *HC,char*EnCodeFile)//编码数组对象，文件名
//译码函数，对文件CodeFile中的代码进行译码,结果存入文件ReadTextFile.txt中
void Huffman::DeCoding(HuffmanTree HT,HuffmanCode *HC,char*DeCodeFile,int n)//哈夫曼
树对象，编码对象，
文件名，字符数
//译码函数，手动输入
void Huffman::DeCoding(HuffmanTree HT,HuffmanCode *HC,int n)//哈夫曼树对象，编码对
象，字符数
//打印函数，将文件CodePrint.txt中的内容以每行个代码显示在屏幕上
void Huffman::Print(char* cfileName) //文件名
//打印哈夫曼树
void coprint(HuffmanTree start,HuffmanTree HT) //哈夫曼树对象，哈夫曼树对象
其中部分操作的伪代码如下：
(1)从文件读入标准哈夫曼树并初始化
void Huffman::Initialization(HuffmanTree &HT,HuffmanCode *HC,int &n,int v)//哈夫曼树对象，编码对象，字符数,区分功能参数
{定义一个动态数组存放空格和26个英文字母，把字符串" ABCDEFGHIJKLMNOPQRSTUVWXYZ"读入文件"CharFile.txt"
while(charRead.get(inbuf))
{
w[j].ch=inbuf;
w[j].wt=cw[j];
j++;
}
//w存放n字符及其权值(从0号单元开始),构造哈夫曼树HT,并求出n个字符的哈夫曼编码HC.
int i,m,ww=0; //n:字符数 m:树结点数
int s1,s2;
HuffmanTree p; //定义指针变量p
if(n<=1) return; //小于2个字符，结束
m=2*n-1; //n个叶子，2*n-1个结点
HT=new HTNode[(m+1)*sizeof(HTNode)];
HT[0].parent=-1;HT[0].lchild=-1;HT[0].rchild=-1;HT[0].weight=0;
for(p=HT+1,i=1;i<=n;i++,p++,ww++)//初始化n个叶子结点(即n个字符)
{
p->weight=w[ww].wt;
p->HTch=w[ww].ch;
p->parent=p->lchild=p->rchild=0;
}//跳出循环时i=n+1;
for(;i<=m;i++,++p)//初始化叶子结点之外的其它所有结点
{
p->weight=0;
p->HTch='#';
p->parent=p->lchild=p->rchild=0;
}
for(i=n+1;i<=m;i++)//建立哈夫曼树
{
Select(HT,i-1,s1,s2);//在HT数组的至i-1个结点中选择parent为且权值weight
最小的两个结点,其序号分别为S1和S2;
HT[s1].parent=i;
HT[s2].parent=i;
HT[i].lchild=s1;
HT[i].rchild=s2;
HT[i].weight=HT[s1].weight+HT[s2].weight;
}
char *cd=new char[n];//分配编码的存储空间
cd[n-1]='\0';//编码结束符
int c,f,start;
for(i=1;i<=n;i++)//逐个字符求哈夫曼编码
{
start=n-1;
for(c=i,f=HT[i].parent;f!=0;c=f,f=HT[f].parent)
{
if(HT[f].lchild==c)
cd[--start]='0';
else
cd[--start]='1';
}
HC[i].ch=w[i-1].ch;//复制字符
HC[i].hufCh=new char [(n-start)*sizeof(char)];//为第i个字符编码分配空间
strcpy(HC[i].hufCh,&cd[start]);//从cd复制编码(串)到HC
}
//向屏幕输出哈夫曼编码,并把编码保存在文件hfmCode.txt中;
｝
(2)编码函数,从文件读取
void Huffman::EnCoding(HuffmanCode *HC,char*EnCodeFile)//编码数组对象，文件名{对文件进行编码,并将编码存于文件ReadCodeFile.txt中
while(ufileRead.get(charInbuf))
{
for(int k=1;k<=27;k++)
{
if(charInbuf==HC[k].ch)
{
codeWrite< } } } ｝ 3、主函数： #include "Huffman.cpp" //主函数 void main() { int current_n=27; //全局变量，字符数 char c; //功能选择 int hufnum=27; //默认字符数 HuffmanTree HT; //哈夫曼树对象 HuffmanCode *HC=new HuffmanCode[(hufnum+1)*sizeof(HuffmanCode)];//分配n 个 //字符编码的头指针向while(1) {//主菜单 cout<<"请按顺序选择要实现的功能 int k=1; Huffman hf; //类对象 while(k) {//将小写转化为大写} switch(c) { case'I': //进入初始化选择界面 { //选择初始化方式后，进入子菜单 switch(c){ case ‘1’:{hf.Initialization(HT,HC,current_n);break; }//手动初始化 case ‘2’:{//输入需要初始化的文件名(需包含后缀名.txt)建立哈夫曼树; //建立哈夫曼树,并把哈夫曼树存放在ReadhfmTree.txt中 hf.Initialization(HT,HC,buf,current_n); break; //从文件读入数据初始化 } case ‘3’: {hf.Initialization(HT,HC,current_n,0); //标准初始化 } case ‘4’: break; } break; } case'E': //进入编码选择界面 {//选择字符序列读入方式后进入子菜单 switch(c){ case '1':{hf.EnCoding(HC,hufnum); break; //手动编码 } case '2':{ //输入需要的文件名(需包含后缀名.txt) 进行编码 hf.EnCoding(HC,buf); break; //文件读入编码 } case '3': break; } break; } case'P': //进入打印二进制编码界面 { hf.Print("ReadCodeFile.txt"); break;} case'T': //进入打印哈夫曼树界面 { hf.Treeprinting(HT[2*current_n-1],HT,current_n);break;} case'Q':exit(-1); //退出 default:exit(-1); } } } 三、系统调试与测试 1、调试过程中遇到的问题及解决办法: (1)逐个手动输入字符和权值进行编码，若数据太大效率太低。 解决办法：后来增加一个新的功能从文本中读入数据，这样可大大提高效率。 (2)初始化文本读入时，若数据过大，会结束进程，无法进行操作。 解决办法：增加动态数组的最大上限，当超过上限，会提示“文本数据过大”，而且可以显示范围内的数据。 (3)只能读取固定的文件进行编码。 解决办法：可以手动输入想要读取的文件名。 (4)只能打印默认的哈夫曼树 解决办法：通过增加两种初始化方式（手动初始化和文本读入初始化），打印用户当前初始化的哈夫曼树。 (5)进入子菜单后，输入的选项必须为数字，否则会出现死循环。 解决办法：把输入的数据类型由整型改为字符型。 2、测试数据及其输出结果： (1)进入主菜单界面，用户可以选择所要执行的操作，比如：初始化<建立哈夫曼树>，编码，译码，打印二进制编码代码，打印哈夫曼树。在执行编码、译码操作前，请先初始化默认的哈夫曼树(如图4所示)。 图4：主菜单界面 (2)进入初始化界面，用户可以选择执行手动初始化(如图5所示)，初始化结果存入WritehfmCode.txt，WritehfmTree.txt ；文本读入初始化(如图6所示)，初始化结果存入ReadhfmCode.txt，ReadhfmTree.txt；默认文本初始化(如图7所示)，初始化结果存入hfmCode.txt，hfmTree.txt。 图5：手动初始化哈夫曼树 图6：文本读入初始化哈夫曼树 图7：默认文本初始化 (3)进入编码界面，用户可以选择执行手动编码(如图8所示)，编码结果存入 WriteCodeFile.txt；文本读入编码(如图9所示)，编码结果存入ReadCodeFile.txt。 图8：手动编码 图9：文本读入编码 (5)进入打印编码代码界面(如图12所示)，打印结果存入CodePrint.txt。 图12：打印编码代码 (6)进入打印哈夫曼树，打印结果存入TreePrint.txt。打印默认哈夫曼树(如图13所示)，打印频度差距大的哈夫曼树(如图14所示)，打印频度差距小的哈夫曼树(如图15所示) 图13：打印默认哈夫曼树 图14：打印频度差距大的哈夫曼树 图15：打印频度差距小的哈夫曼树 四、结果分析 1、算法的时空分析和改进设想(选取主要函数) (1)程序算法分析： 经过对程序中哈夫曼树的基本操作函数及其他相关算法的时空间复杂度的分析可知本程序中哈夫曼树的基本操作函数及相关算法的空间复杂度良好，但哈夫曼树的Initialization 以及DeCoding操作函数的时间复杂度比较复杂，不过从总体的算法效率看，哈夫曼树的 基本操作函数及其他相关算法时间及空间复杂度良好，总体效率良好。 (2)主要函数时空分析（n代表字符种类数）(如表2所示)： 表2：主要函数时空分析表 (3)改进设想： 1当前使用的是一维动态数组存储，当哈夫曼函数添加增加、删除、修改这些功能时，可选用链式存储哈夫曼树，效率会更高。 2、当前程序只能识别大写英文字母和空格，可改进为输入小写字母时也可识别。 3、当前程序是在先序遍历哈夫曼树时，采用递归算法，可以设计一个非递归算法遍历哈夫曼树，这样可以降低时间复杂度，提高程序运行速率。 2、经验和体会 一周的课程设计结束了，在这次的课程设计中不仅检验了我们所学习的知识，也培养了我们如何去把握一件事情，如何去做一件事情，又如何完成一件事情。在设计过程中，与组员分工设计，相互探讨，相互学习，相互监督，学会了合作，学会了运筹帷幄，学会了宽容，学会了理解，也学会了做人与处世。 完成这次的课程设计任务，我们要做好以下准备： (1)首先要熟练掌握二叉树的性质、先序遍历二叉树、最优二叉树的构建、字符串匹配等，然后在此基础上掌握理解huffman树和编码和译码。 (2) 完成哈夫曼编译器，我们要考虑如何把文件当中的英文字母编成二进制代码，如何将二进制代码翻译成英文字母以及如何构建一棵哈夫曼树。 在这次的课程设计任务中，我们遇到的问题和困难： (1)起初功能太简单，经过讨论，我们增加了一些必要的选择功能，比如：读入方式分为文本读入和手动读入。 (2)逐个手动输入字符和权值进行编码，若数据太大效率太低。后来增加一个新的功能从文本中读入数据，这样可大大提高效率。 (3)初始化文本读入时，若数据过大，会结束进程，无法进行操作。后来增加动态数组的最大上限，当超过上限，会提示“文本数据过大”，而且可以显示范围内的数据。 每次出现问题我们都一起讨论，研究解决和改进的方法。这次课程设计的成功，可以说是我们五个人一起努力的成果。我们小组由五个人组成，每个人都有自己在小组中的作用，黄志发：编写代码，设计界面，调试程序/ 施鸿俊、赖玉丹：测试数据/ 邱琳娜、胡明丽：文档编写和整理。 我们总是在不断地调试程序和改进程序的功能，皇天不负有心人，我们终于在自己的努力和老师的辛勤指导下顺利完成了课程设计。 五、参考文献 1 《数据结构》（c++语言描述），殷人昆主编，清华大学出版社 2《数据结构题集》，严蔚敏编著，清华大学出版社 六、附录 1、源程序文件： Huffman.h：包含哈夫曼树结构体、哈夫曼编码结构体、结点结构体，哈夫曼树的类定义Huffman.cpp：哈夫曼树类的成员函数实现 main.cpp：程序的入口，包含主界面和各个功能函数的调用 2、输入数据文本： News.txt：存储了一篇较大规模的大写英文文章，用于文件读入编码和文件读入初始化123.txt：存储了较小规模的大写英文文章，用于文件读入编码和文件读入初始化 321.txt:存储了较小规模的0,1代码，用于文件读入进行译码 3、小组成员及分工表(如表3所示)： 数据结构课程设计设计题目：哈夫曼树编码译码 目录 第一章需求分析 (1) 第二章设计要求 (1) 第三章概要设计 (2) （1）其主要流程图如图1-1所示。 (3) （2）设计包含的几个方面 (4) 第四章详细设计 (4) （1）①哈夫曼树的存储结构描述为： (4) （2）哈弗曼编码 (5) （3）哈弗曼译码 (7) （4）主函数 (8) （5）显示部分源程序： (8) 第五章调试结果 (10) 第六章心得体会 (12) 第七章参考文献 (12) 附录： (12) 在当今信息爆炸时代，如何采用有效的数据压缩技术节省数据文件的存储空间和计算机网络的传送时间已越来越引起人们的重视，哈夫曼编码正是一种应用广泛且非常有效的数据压缩技术。哈夫曼编码是一种编码方式，以哈夫曼树—即最优二叉树，带权路径长度最小的二叉树，经常应用于数据压缩。哈弗曼编码使用一张特殊的编码表将源字符（例如某文件中的一个符号）进行编码。这张编码表的特殊之处在于，它是根据每一个源字符出现的估算概率而建立起来的（出现概率高的字符使用较短的编码，反之出现概率低的则使用较长的编码，这便使编码之后的字符串的平均期望长度降低，从而达到无损压缩数据的目的）。哈夫曼编码的应用很广泛，利用哈夫曼树求得的用于通信的二进制编码称为哈夫曼编码。树中从根到每个叶子都有一条路径，对路径上的各分支约定：指向左子树的分支表示“0”码，指向右子树的分支表示“1”码，取每条路径上的“0”或“1”的序列作为和各个叶子对应的字符的编码，这就是哈夫曼编码。哈弗曼译码输入字符串可以把它编译成二进制代码，输入二进制代码时可以编译成字符串。 第二章设计要求 对输入的一串电文字符实现哈夫曼编码，再对哈夫曼编码生成的代码串进行译码，输出电文字符串。通常我们把数据压缩的过程称为编码，解压缩的过程称为解码。电报通信是传递文字的二进制码形式的字符串。但在信息传递时，总希望总长度能尽可能短，即采用最短码。假设每种字符在电文中出现的次数为Wi，编码长度为Li，电文中有n种字符，则电文编码总长度为∑WiLi。若将此对应到二叉树上，Wi为叶结点的权，Li为根结点到叶结点的路径长度。那么，∑WiLi 恰好为二叉树上带权路径长度。因此，设计电文总长最短的二进制前缀编码，就是以n种字符出现的频率作权，构造一棵哈夫曼树，此构造过程称为哈夫曼编码。设计实现的功能： (1) 哈夫曼树的建立； (2) 哈夫曼编码的生成； (3) 编码文件的译码。 中南大学数据结构课程 姓名：刘阳 班级：信息0703 学号：0903070312 实验时间： 08.11.14 指导老师：赵颖 一、实验内容 根据输入的n 个带权结点，构造出哈夫曼树，并且把构造结果输出到屏幕。 二、实验说明 哈夫曼数，也称最优二叉树，是指对于一组带有确定权值的叶结点，构造的具有最小带权路径长度的二叉树。 设二叉树具有n 个带权值的叶结点，那么从根结点到各个叶结点的路径长度与相应结点权值的乘积之和叫做二叉树的带权路径长度WPL ，记作： WPL=k n k k L W *∑=1。在给定一组具有确定权值的叶结点，可以构造出不同的带权二 叉树。根据哈夫曼树的定义，一棵二叉树要使其WPL 值最小，必须使权值越大的叶结点越靠近根结点，而权值越小的叶结点越远离根结点。 在数据通讯中，经常需要将传送的文字转换成由二进制字符0，1组成的二进制串，我们称之为编码。例如，假设要传送的电文为ABACCDA ，电文中只含有A ，B ，C ，D 四种字符，若这四种字符采用下表所示的编码，则电文的代码为000010000100100111 000，长度为21。 在传送电文时，我们总是希望传送时间尽可能短，这就要求电文代码尽可能短。如果在编码时考虑字符出现的频率，让出现频率高的字符采用尽可能短的编码，出现频率低的字符采用稍长的编码，构造一种不等长编码，则电文的代码就可能更短。并且在建立不等长编码时，必须使任何一个字符的编码都不是另一个字符编码的前缀，以避免反译成原文时，编码出现多义性。 在哈夫曼编码树中，树的带权路径长度的含义是各个字符的码长与其出现次数的乘积之和，也就是电文的代码总长，所以采用哈夫曼树构造的编码是一种能使电文代码总长最短的不等长编码。 采用哈夫曼树进行编码，也不会产生上述二义性问题。因为，在哈夫曼树中，每个字符结点都是叶结点，它们不可能在根结点到其它字符结点的路径上，所以一个字符的哈夫曼编码不可能是另一个字符的哈夫曼编码的前缀，从而保证了译码的非二义性。 数据结构实验报告实验题目: Huffman编码与解码 姓名: 学号: 院系: 实验名称: Huffman编码与解码实验 问题描述: 本实验需要以菜单形式完成以下功能: 1、输入电文串 2、统计电文串中各个字符及其出现的次数 3、构造哈弗曼树 4、进行哈弗曼编码 5、将电文翻译成比特流并打印出来 6、将比特流还原成电文 数据结构的描述: 逻辑结构: 本实验可用二叉树实现,其逻辑结构为一对二的形式,即一个结点对应两个结点。在实验过程中我们也应用到了栈的概念。 存储结构: 使用结构体来对数据进行存储: typedef struct { int weight; int parent,lc,rc; }HTNode,*HuffmanTree; typedef struct LNode { char *elem; int stacksize; int top; }SqStack; 在main函数里面定义一个哈弗曼树并实现上述各种功能。 程序结构的描述: 本次实验一共构造了10个函数: 1.void HuffTree(HuffmanTree &HT,int n[],int mun); 此函数根据给定的mun个权值构建哈弗曼树,n[]用于存放num个权值。 2、void Select(HuffmanTree &HT,int n,int i,int &s1,int &s2); 此函数用于在HT[1,i-1]中选择parent为0且weight为最小的两个结点,其下标分别为s1,s2、 3.void HuffmanCoding(HuffmanTree HT,char **&HC,int n); 此函数从哈弗曼树HT上求得n 个叶子结点的哈弗曼编码并存入数组HC中。 4.void Coding(HuffmanTree HT,char **HC,int root,SqStack &S); 此函数用于哈弗曼编码,先序遍历哈弗曼树HT,求得每个叶子结点的编码字符串,存入数组HC,S为一个顺序栈,用来记录遍历路径,root就是哈弗曼数组HT中根结点的位置下标。 5.void InitStack(SqStack &S); 此函数用于初始化一个栈。 6.void Pop(SqStack &S,char e); 此函数为出栈操作。 7.void Push(SqStack &S,char e); 此函数为进栈操作。 8.int StackLength(SqStack S); 此函数用于求栈长,返回一个int型的值。 9.int Find(char a,char s[],int num); 此函数用于查找字符a在电文串中的位置。 10.int Recover(HuffmanTree HT,char **HC,char string[],char a[],char b[],int n); 此函数用于将比特流还原成电文。 调试分析: 输入任意一个字符串,如输入welcometoustc:运行结果如下: 实验二二叉树的遍历及霍夫曼编码 班级：计科1101班 学号：0909101605 姓名：杜茂鹏 2013年5月22日 一、实验目的 掌握二叉树的建立及遍历操作，霍夫曼编码基本操作及存储结构表示 二、实验内容 1. 系统要求包含以下功能 1）初始化：从终端读入字符集大小n，以及n个字符和n个权值（或者读入字符集和频度数据文件），建立哈夫曼树，并将哈夫曼树存入到文件HfmTree 中。 2）编码：利用已建好的哈夫曼树（如果不在内存中，则从文件中读入），从文件ToBeTran中读入原文，对原文进行编码，将编码后的结果存入文件CodeFile 中。 3）译码：利用已建好的哈夫曼树将文件CodeFile中的代码进行译码，结果存入文件TextFile中。 4）打印：打印输出哈夫曼树，显示ToBeTran, TextFile和CodeFile文件的内容。 三、实验要求 1．在上机前写出全部源程序； 2．能在机器上正确运行程序； 3．用户界面友好。 四、概要设计 1）首先动态分配数组存储霍夫曼树及存储霍夫曼编码表，然后从终端或文件读入霍夫曼树的字符变量及其频度，初始化建立霍夫曼树并将其写入文件HfmTree.txt中。 2）从指定的文件succe.txt中读入原文，利用已经编好的霍夫曼树对其编码，将编码结果写入文件Coding.txt保存。 3）利用已建好的哈夫曼树将文件Coding.txt中的代码进行译码，结果存入文件decoding.txt中。 五、测试数据： 2．原文内容“THIS IS MY PROGRAM” 六、详细设计 实验内容(原理、操作步骤、程序代码) //建立霍夫曼树，对原文进行编码、译码 #include 哈夫曼树实验报告 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】 计算机科学与技术学院数据结构实验报告 班级 2014级计算机1班学号姓名张建华成绩 实验项目简单哈夫曼编/译码的设计与实现实验日期一、实验目的 本实验的目的是进一步理解哈夫曼树的逻辑结构和存储结构，进一步提高使用理论知识指导解决实际问题的能力。 二、实验问题描述 利用哈夫曼编码进行通信可以大大提高信道利用率，缩短信息传输时间，降低传输成本。但是，这要求在发送端通过一个编码系统对待传数据预先编码，在接收端将传来的数据进行译码，此实验即设计这样的一个简单编/码系统。系统应该具有如下的几个功能： 1、接收原始数据。 从终端读入字符集大小n，以及n个字符和n个权值，建立哈夫曼树，并将它存于文件中。 2、编码。 利用已建好的哈夫曼树（如不在内存，则从文件中读入），对文件中的正文进行编码，然后将结果存入文件中。 3、译码。 利用已建好的哈夫曼树将文件中的代码进行译码，结果存入文件中。 4、打印编码规则。 即字符与编码的一一对应关系。 5、打印哈夫曼树， 将已在内存中的哈夫曼树以直观的方式显示在终端上。 三、实验步骤 1、实验问题分析 1、构造哈夫曼树时使用静态链表作为哈夫曼树的存储。 在构造哈夫曼树时，设计一个结构体数组HuffNode保存哈夫曼树中各结点的信息，根据二叉树的性质可知，具有n个叶子结点的哈夫曼树共有2n-1个结点，所以数组HuffNode的大小设置为2n-1，描述结点的数据类型为： Typedef strcut { Int weight；/*结点权值*/ Int parent； Int lchild； Int rchild； }HNodeType； 2、求哈夫曼编码时使用一维结构数组HuffCode作为哈夫曼编码信息的存储。 求哈夫曼编码，实质上就是在已建立的哈夫曼树中，从叶子结点开始，沿结点的双亲链域回退到根结点，没回退一步，就走过了哈夫曼树的一个分支，从而得到一位哈夫曼码值，由于一个字符的哈夫曼编码是从根结点到相应叶子结点所经过的路 课程论文 题目：哈夫曼树及其应用课程设计报告学号： 201230210115 姓名：黄文宣 班级： 1232101 专业：信息安全 课程名称：数据结构 课程老师：王晓燕 二零一肆年一月 目录 1、课程设计的题目及简介 (3) 2、实验目的 (3) 3、设计说明 (4) 4、总体流图 (4) 5、详细设计 (5) 6、实现部分 (6) 7、测试程序 (9) 8、心得与体会 (10) 一、课程设计题目 哈夫曼树及其应用 数据的读入﹑存储，生成文件，将键盘输入的信息存入指定的文件中；设计一程序求解此问题．哈夫曼（Huffman）编码原理是一种利用二叉树实现的编码原理 建立的哈夫曼树编码，再从键盘输入二进制的编码进行译码，输出译码。 哈夫曼编码的码长是变化的，对于出现频率高的信息，编码的长度较短；而对于出现频率低的信息，编码长度较长。这样，处理全部信息的总码长一定小于实际信息的符号长度。锻炼我们的编码能力，真正理解数据结构的编码思想,并且锻炼我们的动手能力和成员间的配合，提高程序编写能力。 二、实验目的 1 熟悉树的各种存储结构及其特点。 2 掌握建立哈夫曼树和哈夫曼编码的方法及带权路径长度的计算。 三、设计说明 建立哈夫曼树，将哈夫曼树的结构定义为一个结构型的一维数组，每个元素含有四项：权值，双亲，左孩子，右孩子。哈夫曼树上进行二进制编码：往左走，编码为0，往右走，编码为1，然后将从根结点到树叶中的所有0、1排列起来，则得到该树叶的哈夫曼编码。哈夫曼编码用一个结构型的一维数组保存，每个元素包含：编码、编码的开始位置、编码所对应的字符三项。给定的权值从键盘输入，输出所建立的哈夫曼树编码，再从键盘输入二进制的编码进行译码，输出译码。 四、总体流图 哈夫曼树编码系统 初始化 编码 重新建立哈夫 曼树 译码 打印编码 计算机科学与技术学院数据结构实验报告 班级2014级计算机1班学号20144138021 姓名张建华成绩 实验项目简单哈夫曼编/译码的设计与实现实验日期2016.1.5 一、实验目的 本实验的目的是进一步理解哈夫曼树的逻辑结构和存储结构，进一步提高使用理论知识指导解决实际问题的能力。 二、实验问题描述 利用哈夫曼编码进行通信可以大大提高信道利用率，缩短信息传输时间，降低传输成本。但是，这要求在发送端通过一个编码系统对待传数据预先编码，在接收端将传来的数据进行译码，此实验即设计这样的一个简单编/码系统。系统应该具有如下的几个功能： 1、接收原始数据。 从终端读入字符集大小n，以及n个字符和n个权值，建立哈夫曼树，并将它存于文件hfmtree.dat中。 2、编码。 利用已建好的哈夫曼树（如不在内存，则从文件hfmtree.dat中读入），对文件中的正文进行编码，然后将结果存入文件codefile.dat中。 3、译码。 利用已建好的哈夫曼树将文件codefile.dat中的代码进行译码，结果存入文件textfile.dat中。 4、打印编码规则。 即字符与编码的一一对应关系。 5、打印哈夫曼树， 将已在内存中的哈夫曼树以直观的方式显示在终端上。 三、实验步骤 1、实验问题分析 1、构造哈夫曼树时使用静态链表作为哈夫曼树的存储。 在构造哈夫曼树时，设计一个结构体数组HuffNode保存哈夫曼树中各结点的信息，根据二叉树的性质可知，具有n个叶子结点的哈夫曼树共有2n-1个结点，所以数组HuffNode的大小设置为2n-1，描述结点的数据类型为： Typedef strcut { Int weight；/*结点权值*/ Int parent； Int lchild； Int rchild； }HNodeType； 2、求哈夫曼编码时使用一维结构数组HuffCode作为哈夫曼编码信息的存储。 求哈夫曼编码，实质上就是在已建立的哈夫曼树中，从叶子结点开始，沿结点的双亲链域回退到根结点，没回退一步，就走过了哈夫曼树的一个分支，从而得到一位哈夫曼码值，由于一个字符的哈夫曼编码是从根结点到相应叶子结点所经过的路径上各分支所组成的0、1序列，因此先得到的分支代码为所求编码的低位码，后得到的分支代码位所求编码的高位码，所以设计如下数据类型： 一、需求分析 1、本演示程序实现Haffman编/译码器的作用，目的是为信息收发站提供一个编/译系统， 从而使信息收发站利用Haffman编码进行通讯，力求达到提高信道利用率，缩短时间，降低成本等目标。系统要实现的两个基本功能就是：①对需要传送的数据预先编码； ②对从接收端接收的数据进行译码； 2、本演示程序需要在终端上读入n个字符（字符型）及其权值（整形），用于建立Huffman 树,存储在文件hfmanTree.txt中；如果用户觉得不够清晰还可以打印以凹入表形式显示的Huffman树； 3、本演示程序根据建好的Huffman树，对文件的文本进行编码，结果存入文件CodeFile 中；然后利用建好的Huffman树将文件CodeFile中的代码进行译码，结果存入文件TextFile中；最后在屏幕上显示代码（每行50个），同时显示对CodeFile中代码翻译后的结果； 4、本演示程序将综合使用C++和C语言； 5、测试数据： (1)教材例6-2中数据：8个字符，概率分别是0.05，0.29，0.07，0.08，0.14，0.23，0.03， 0.11，可将其的权值看为5，29，7，8，14，23，3，11 (2)用下表给出的字符集和频度的实际统计数据建立Haffman树，并实现以下报文的编码和 一、概要设计 1、设定哈夫曼树的抽象数据类型定义 ADT Huffmantree{ 数据对象：D={a i| a i∈Charset,i=1,2,3,……n,n≥0} 数据关系：R1＝{< a i-1, a i >| a i-1, a i∈D, i=2,3,……n} 基本操作： Initialization(&HT，&HC,w，n,ch) 操作结果：根据n个字符及其它们的权值w[i],建立Huffman树HT,用字符数组ch[i]作为中间存储变量，最后字符编码存到HC中； Encodeing(n) 操作结果：根据建好的Huffman树，对文件进行编码，编码结果存入到文件CodeFile 中 Decodeing(HT,n) 操作结果：根据已经编译好的包含n个字符的Huffman树HT，将文件的代码进行翻译，结果存入文件TextFile中 } ADT Huffmantree 数据结构实验报告 实验名称：实验三哈夫曼树 学生姓名： 班级： 班内序号： 学号： 日期： 程序分析： 存储结构：二叉树 程序流程： template 2.获得输入字符串的第一个字符，并将其插入到链表尾部,n=1(n记录的是链 表中字符的个数) 3.从字符串第2个字符开始，逐个取出字符串中的字符 将当前取出的字符与链表中已经存在的字符逐个比较，如果当前取出的 字符与链表中已经存在的某个字符相同，则链表中该字符的权值加1。 如果当前取出的字符与链表中已经存在的字符都不相同，则将其加入到 链表尾部，同时n++ =n(tSize记录链表中字符总数，即哈夫曼树中叶子节点总数) 5.创建哈夫曼树 6.销毁链表 源代码： void HuffmanTree::Init(string Input) { Node *front=new Node; 建哈夫曼树（void HuffmanTree::CreateCodeTable(Node *p)） 算法伪代码： 1.创建一个长度为2*tSize-1的三叉链表 2.将存储字符及其权值的链表中的字符逐个写入三叉链表的前tSize个结点 的data域，并将对应结点的孩子域和双亲域赋为空 3.从三叉链表的第tSize个结点开始，i=tSize 3.1从存储字符及其权值的链表中取出两个权值最小的结点x,y，记录其 下标x,y。 3.2将下标为x和y的哈夫曼树的结点的双亲设置为第i个结点 3.3将下标为x的结点设置为i结点的左孩子，将下标为y的结点设置为 i结点的右孩子，i结点的权值为x结点的权值加上y结点的权值，i 结点的双亲设置为空 4. 根据哈夫曼树创建编码表 课程设计 题目：哈夫曼编码器 院系： 专业班级： 学号： 学生姓名： 指导教师： 2014年1月2日 课程设计需求分析报告 一、分析问题和确定解决方案 1.分析问题 利用哈夫曼编码进行通信可以大大提高信道利用率，缩短信息传输时间，降低传输成本。但是，这要求在发送端通过一个编码系统对待传数据预先编码，在接收端将传来的数据进行译码（复原）。对于双工信道（即可以双向传输信息的信道），每端都需要一个完整的编/译码系统,为这样的信息收发站写一个哈夫曼的编/译码系统。 2.确定解决方案 设计建立带权的哈夫曼树，确定哈夫曼树的类与成员函数，以及各函数之间的调用关系，采用动态数组的存储结构存储所需要的数据，通过不同的函数来实现编码，译码以及打印二进制编码、哈夫曼树，把不同的数据存入不同的txt文件中，通过主函数调用来实现功能检测。 3.输入的形式和输入值的范围 手动或者从文本中读入数据的形式初始化哈夫曼树，从键盘中或者文件中读入数据，以字母A-Z代表结点，以自然数代表权值，字符串提示使用者所要执行的操作。 4.输出的形式 在显示器界面上或者以文本的形式来实现程序调试的输出。 5.程序所能达到的功能 (1)初始化。手动输入字符集大小n，以及n个字符和n个权值，建立哈夫曼树，并将它存于文件WritehfmTree中,输出哈夫曼树及各字符对应的编码存于WritehfmCode;从文本中读入字符，建立哈夫曼树存于ReadhfmTree, 输出哈夫曼树及各字符对应的编码存于ReadhfmCode. (2)编码。手动输入一串大写英文字符，该字符存于WriteToBeTron中，对字符进行编码并将它存于WriteCodeFile中；从文件中读取字符编码并存于ReadCodeFile中。 (3)印代码文件。将文件ReadCodeFile以紧凑格式显示在终端上，每行50个代码。同时将 计算机学院信管专业 数据结构课程设计 题目：哈夫曼树的应用班级： 姓名：学号： 同组人姓名： 起迄日期： 课程设计地点: 指导教师： 评阅意见： 成绩评定： 评阅人：日期： 完成日期：2012年12月 目录 一、需求分析 (3) 二、概要设计 (4) 三、详细设计 (6) 四、调试分析和测试结果 (7) 五、心得体会和总结 (10) 六、参考文献 (10) 七、附录 (11) 一、需求分析 （一）实验要求 要求用到数据结构课上学到的线性表的知识，所以就要充分而清晰的理解关于线性表的知识。 要求实现的基本功能很简单，只有删除和插入，增加功能也不过是加上修改。这些在数据结构课上已经讲过，只要能够理解关于线性表的几个相关的基本算法就可以了。 问题是将输入的信息保存入文件和从文件输出。这里基本是自学的内容，而且要考虑到是否要自行选择保存的磁盘。 综上，做这个课题，要具备的知识就是线性表的基本算法，文件的保存和读取算法，必要的C或者C++知识（本次我将使用C++实现），以及丰富的程序调适经验。 （二）实验任务 一个完整的系统应具有以下功能： 功能1．从终端读入字符集大小n，以及n个字符和n个权值，建立哈夫曼树并将它存于文件hfmTree中.将已在内存中的哈夫曼树以直观的方式（比如树）显示在终端上； 功能2．利用已经建好的哈夫曼树（如不在内存，则从文件htmTree中读入），对文件ToBeTran中的正文进行编码，然后将结果存入文件CodeFile中，并输出结果，将文件CodeFile以紧凑格式先是在终端上，每行50个代码。同时将此字符形式的编码文件写入文件CodePrint中。 功能3．利用已建好的哈夫曼树将文件CodeFile中的代码进行译码，结果存入文件TextFile中，并输出结果。 （三）实验步骤 分步实施： 1）初步完成总体设计，搭好框架，确定人机对话的界面，确定函数个数； 2）完成最低要求：完成功能1； 3）进一步要求：完成功能2和3。有兴趣的同学可以自己扩充系统功能。要求： 1）界面友好，函数功能要划分好 2）总体设计应画一流程图 3）程序要加必要的注释 4) 要提供程序测试方案 5）程序一定要经得起测试，宁可功能少一些，也要能运行起来，不能运行的程序是没有价值的。 电子科技大学 实验报告 课程名称：数据结构与算法 学生姓名：陈*浩 学号：************* 点名序号： *** 指导教师：钱** 实验地点：基础实验大楼 实验时间： 2014-2015-2学期 信息与软件工程学院 实验报告(二) 学生姓名：陈**浩学号：*************指导教师：钱** 实验地点：科研教学楼A508实验时间：一、实验室名称：软件实验室 二、实验项目名称：数据结构与算法—树 三、实验学时：4 四、实验原理： 霍夫曼编码（Huffman Coding）是一种编码方式，是一种用于无损数据压缩的熵编码（权编码）算法。1952年，David A. Huffman在麻省理工攻读博士时所发明的。 在计算机数据处理中，霍夫曼编码使用变长编码表对源符号（如文件中的一个字母）进行编码，其中变长编码表是通过一种评估来源符号出现机率的方法得到的，出现机率高的字母使用较短的编码，反之出现机率低的则使用较长的编码，这便使编码之后的字符串的平均长度、期望值降低，从而达到无损压缩数据的目的。 例如，在英文中，e的出现机率最高，而z的出现概率则最低。当利用霍夫曼编码对一篇英文进行压缩时，e极有可能用一个比特来表示，而z则可能花去25个比特（不是26）。用普通的表示方法时，每个英文字母均占用一个字节（byte），即8个比特。二者相比，e使用了一般编码的1/8的长度，z则使用了3倍多。倘若我们能实现对于英文中各个字母出现概率的较准确的估算，就可以大幅度提高无损压缩的比例。 霍夫曼树又称最优二叉树，是一种带权路径长度最短的二叉树。所谓树的带权路径长度，就是树中所有的叶结点的权值乘上其到根结点的路径长度（若根结点为0层，叶结点到根结点的路径长度为叶结点的层数）。树的路径长度是从树根到每一结点的路径长度之和，记为WPL=(W1*L1+W2*L2+W3*L3+...+Wn*Ln)，N个权值Wi（i=1,2,...n）构成一棵有N个叶结点的二叉树，相应的叶结点的路径长度为Li（i=1,2,...n）。 可以证明霍夫曼树的WPL是最小的。 题目：哈夫曼编/译码器 一、题目要求： 写一个哈夫曼码的编/译码系统，要求能对要传输的报文进行编码和解码。构造哈夫曼树时，权值小的放左子树，权值大的放右子树，编码时右子树编码为1，左子树编码为0. 二、概要设计： 数据结构： typedef struct { int bit[MAXBIT]; int start; } HCodeType; /* 编码结构体 */ typedef struct { int weight; int parent; int lchild; int rchild; char value; } HNode; /* 结点结构体 */ 函数： void DEMONHuffmanTree (HNode HuffNode[MAXNODE], int n) 作用：构造一个哈夫曼树，并循环构建 int main () 作用：运用已经构建好的哈弗曼树，进行节点的处理，达到成功解码编译 三、详细设计： 哈夫曼树的建立： void DEMONHuffmanTree (HNode HuffNode[MAXNODE], int n) { int i = 0, j, m1, m2, x1, x2; char x; /* 初始化存放哈夫曼树数组 HuffNode[] 中的结点 */ while (i HuffNode[i].rchild =-1; scanf("%c",&x); scanf("%c",&HuffNode[i].value); //实际值，可根据情况替换为字母 i++; } /* 输入 n 个叶子结点的权值 */ scanf("%c",&x); for(i=0;i 湖南科技学院 数据结构课程设计报告课题: 霍夫曼编码 专业班级：信计1202 学号：201205001239 姓名：黄思琪 指导教师: 牛志毅 1 课程设计的目的和意义 在当今信息爆炸时代，如何采用有效的数据压缩技术来节省数据文件的存储空间和计算机网络的传送时间已越来越引起人们的重视。哈夫曼编码正是一种应用广泛且非常有效的数据压缩技术。 哈夫曼编码的应用很广泛，利用哈夫曼树求得的用于通信的二进制编码称为哈夫曼编码。树中从根到每个叶子都有一条路径，对路径上的各分支约定：指向左子树的分支表示“0”码，指向右子树的分支表示“1”码，取每条路径上的“0”或“1”的序列作为和各个对应的字符的编码，这就是哈夫曼编码。 通常我们把数据压缩的过程称为编码，解压缩的过程称为解码。电报通信是传递文字的二进制码形式的字符串。但在信息传递时，总希望总长度尽可能最短，即采用最短码。 2．需求分析 课题：哈夫曼编码译码器系统 问题描述：打开一篇英文文章，统计该文章中每个字符出现的次数，然后以它们作为权值，对每一个字符进行编码，编码完成后再对其编码进行译码。问题补充：1. 从硬盘的一个文件里读出一段英语文章； 2. 统计这篇文章中的每个字符出现的次数； 3. 以字符出现字数作为权值，构建哈夫曼树 4. 对每个字符进行编码并将所编码写入文件然后对所编码进行破 译。 具体介绍：在本课题中，我们在硬盘D盘中预先建立一个xuzhimo.txt文档，在里面编辑一篇文章(大写)。然后运行程序，调用fileopen()函数读出该 文章，显示在界面；再调用tongji()函数对该文章的字符种类进行统计， 并对每个字符的出现次数进行统计，并且在界面上显示；然后以每个 字符出现次数作为权值，调用Create_huffmanTree()函数构建哈夫曼 树。然后调用Huffman_bianma()函数对哈夫曼树进行编码，调用 coding()函数将编码写入文件。 哈夫曼树实验报告 需求分析： 从终端读入一串字符，利用建立好的哈夫曼树对其进行编码，储存到文件当中去，然后从文件读入哈夫曼编码，针对每个字母对其进行译码，翻译为原来的信息。 二、概要设计 程序分为以下几个模块： 1、从终端读入字符集大小，n个字符和n个权值，建立哈夫曼树，写入文件hfmTree中去。 2、对hfmTree进行编码，建立hfm编码表。 3、从文件ToTran读入信息，根据hfm编码表对其进行hfm编码，将编码后的信息写入文件Codefile 中去 4、对Codefile文件反向译码，结果储存在Textfile中去。 5、将建立的hfmTree打印在终端上，并储存于相应的Treeprint文件中去。 抽象的数据定义如下： 哈夫曼树结构 typedef struct //定义哈夫曼树的结构 { int weight; //权值 int parent; //双亲 int lchild; //左孩子 int rchild; //右孩子 }htnode,huffmantree[M+1]; 建立哈夫曼树 void crthuffmantree(huffmantree ht,int w[],int n) //初始化哈夫曼树 { int i,s1,s2,m; for(i=1;i<=n;i++) { ht[i].weight=w[i]; ht[i].parent=0; ht[i].lchild=0; ht[i].rchild=0; } m=2*n-1; for(i=n+1;i<=m;i++) { ht[i].weight=0; ht[i].parent=0; ht[i].lchild=0; ht[i].rchild=0; } for(i=n+1;i<=m;i++) { select(ht,i-1,&s1,&s2); ht[i].weight=ht[s1].weight+ht[s2].weight; ht[s1].parent=i; 哈夫曼编码： 哈夫曼编码，又称霍夫曼编码，是一种编码方式，哈夫曼编码是可变字长编码的一种。Huffman于1952年提出一种编码方法，该方法完全依据字符出现概率来构造异字头的平均长度最短的码字，有时称之为最佳编码，一般就叫做Huffman编码。 发展历史： 1951年，哈夫曼和他在MIT信息论的同学需要选择是完成学期报告还是期末考试。导师Robert M. Fano给他们的学期报告的题目是，寻找最有效的二进制编码。由于无法证明哪个已有编码是最有效的，哈夫曼放弃对已有编码的研究，转向新的探索，最终发现了基于有序频率二叉树编码的想法，并很快证明了这个方法是最有效的。由于这个算法，学生终于青出于蓝，超过了他那曾经和信息论创立者香农共同研究过类似编码的导师。 1952年，David A. Huffman在麻省理工攻读博士时发表了《一种构建极小多余编码的方法》（A Method for the Construction of Minimum-Redundancy Codes）一文，它一般就叫做Huffman编码。 Huffman在1952年根据香农（Shannon）在1948年和范若（Fano）在1949年阐述的这种编码思想提出了一种不定长编码的方法，也称霍夫曼（Huffman）编码。霍夫曼编码的基本方法是先对图像数据扫描一遍，计算出各种像素出现的概率，按概率的大小指定不同长度的唯一码字，由此得到一张该图像的霍夫曼码表。编码后的 图像数据记录的是每个像素的码字，而码字与实际像素值的对应关系记录在码表中。 赫夫曼编码是可变字长编码(VLC)的一种。Huffman于1952年提出一种编码方法，该方法完全依据字符出现概率来构造异字头的平均长度最短的码字，有时称之为最佳编码，一般就称Huffman 编码。下面引证一个定理，该定理保证了按字符出现概率分配码长，可使平均码长最短。 闽江学院 课程设计说明书 题目：哈夫曼编译码器 院系：计算机科学系 专业班级：10软件工程 学号： 学生姓名： 指导教师： 2011年12 月30 日 课程设计需求分析报告 一、分析问题和确定解决方案 1.分析问题 利用哈夫曼编码进行通信可以大大提高信道利用率，缩短信息传输时间，降低传输成本。但是，这要求在发送端通过一个编码系统对待传数据预先编码，在接收端将传来的数据进行译码（复原）。对于双工信道（即可以双向传输信息的信道），每端都需要一个完整的编/译码系统,为这样的信息收发站写一个哈夫曼的编/译码系统。 2.确定解决方案 设计建立带权的哈夫曼树，确定哈夫曼树的类与成员函数，以及各函数之间的调用关系，采用动态数组的存储结构存储所需要的数据，通过不同的函数来实现编码，译码以及打印二进制编码、哈夫曼树，把不同的数据存入不同的txt文件中，通过主函数调用来实现功能检测。 3.输入的形式和输入值的范围 手动或者从文本中读入数据的形式初始化哈夫曼树，从键盘中或者文件中读入数据，以字母A-Z代表结点，以自然数代表权值，字符串提示使用者所要执行的操作。 4.输出的形式 在显示器界面上或者以文本的形式来实现程序调试的输出。 5.程序所能达到的功能 (1)初始化。手动输入字符集大小n，以及n个字符和n个权值，建立哈夫曼树，并将它存于文件WritehfmTree中,输出哈夫曼树及各字符对应的编码存于WritehfmCode;从文本中读入字符，建立哈夫曼树存于ReadhfmTree, 输出哈夫曼树及各字符对应的编码存于ReadhfmCode. (2)编码。手动输入一串大写英文字符，该字符存于WriteToBeTron中，对字符进行编码并将它存于WriteCodeFile中；从文件中读取字符编码并存于ReadCodeFile中。 (3)译码。先初始化默认哈夫曼树，手动输入二进制代码进行译码存于WriteTextFile中； 树和哈夫曼树实验报告 一．实验目的 练习树和哈夫曼树的有关操作，和各个算法程序，理解哈夫曼树的编码和译码 二．实验环境 Microsoft visual c++ 三．实验问题描述 1. 问题描述：建立一棵用二叉链表方式存储的二叉树，并对其进行遍历（先序、中序和后序），打印输出遍历结果。 基本要求：从键盘接受输入先序序列，以二叉链表作为存储结构，建立二叉树（以先序来建立），并将此二叉树按照“树状形式”打印输出，然后对其进行遍历（先序、中序和后序），最后将遍历结果打印输出。在遍历算法中要求至少有一种遍历采用非递归方法。 测试数据： ABC??DE?G??F???（其中?表示空格字符） 输出结果为： 先序：ABCDEGF 先序：CBEGDFA 先序：CGEFDBA 2. 问题描述：利用哈夫曼编码进行通信可以大大提高信道利用率，缩短信息传输时间，降低传输成本。但是，这要求在发送端通过一个编码系统对待传数据预先编码，在接受端将传来的数据进行译码（复原）。对于双工信道（即可以双向传输信息的信道），每端都需要一个完整的编/译码系统。试为这样的信息收发站写一个哈夫曼码的编/译码系统。 基本要求：(至少完成功能1-2） 一个完整的系统应具有以下功能： I：初始化（Initialization）。从终端读入字符集大小n，以及n个字符和n个权值，建立哈夫曼树，并将它存于文件hfmTree中。 基本要求： E：编码（Encoding）。利用已建好的哈夫曼树（如不在内存，则从文件hfmTree中读入），对文件ToBeTran中的正文进行编码，然后将结果存入文件CodeFile中。 D：译码（Decoding )。利用已建好的哈夫曼树将文件CodeFile中的代码进行译码，结果存入文件TextFile中。 P：印代码文件（Print）。将文件CodeFile以紧凑格式显示在终端上，每行50个代码。同时将此字符形式的编码文件写入文件CodePrint中。 T：印哈夫曼树（TreePrinting）。将已在内存中的哈夫曼树以直观的方式（树或凹入表形式）显示在终端上，同时将此字符形式的哈夫曼树写入文件TreePrint中。 测试数据： 设权值w=（5，29，7，8，14，23，3，11），n=8。 按照字符‘0’或‘1’确定找左孩子或右孩子，则权值对应的编码为： 5：0001，29：11，7：1110，8：1111 14：110，23：01，3：0000，11：001 用下表给出的字符集和频度的实际统计数据建立哈夫曼树，并实现以下报文的编码和译码：“THIS PROGRAM IS MY FAVORITE”。 四．实验主要程序流 数据结构实验三哈夫曼树实验报告 题目：哈夫曼编/译码器 一、题目要求： 写一个哈夫曼码的编/译码系统，要求能对要传输的报文进行编码和解码。构造哈夫曼树时，权值小的放左子树，权值大的放右子树，编码时右子树编码为1，左子树编码为0. 二、概要设计： 数据结构： typedef struct { int bit[MAXBIT]; int start; } HCodeType; /* 编码结构体 */ typedef struct { int weight; int parent; int lchild; int rchild; char value; } HNode; /* 结点结构体 */ 函数： void DEMONHuffmanTree (HNode HuffNode[MAXNODE], int n) 作用：构造一个哈夫曼树，并循环构建 int main () 作用：运用已经构建好的哈弗曼树，进行节点的处理，达到成功解码编译 三、详细设计： 哈夫曼树的建立： void DEMONHuffmanTree (HNode HuffNode[MAXNODE], int n) { int i = 0, j, m1, m2, x1, x2; char x; /* 初始化存放哈夫曼树数组HuffNode[] 中的结点*/ while (i哈夫曼树编码译码实验报告(DOC)
