监控摄像头及附件安装工艺要求

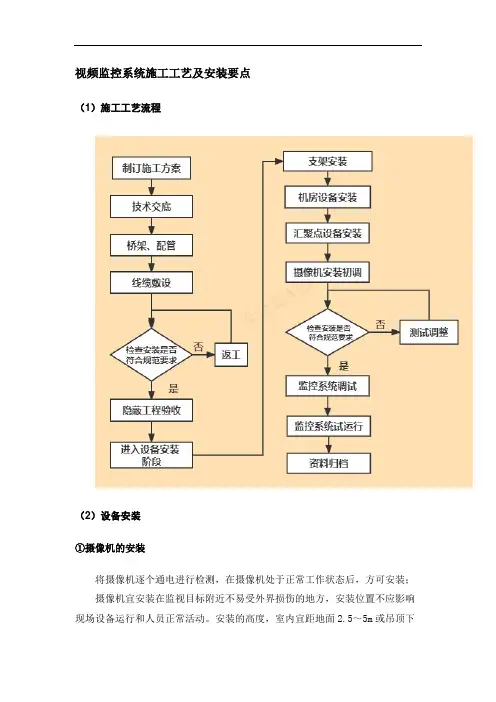

视频监控系统施工工艺及安装要点（1）施工工艺流程（2）设备安装①摄像机的安装将摄像机逐个通电进行检测，在摄像机处于正常工作状态后，方可安装；摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。

安装的高度，室内宜距地面2.5～5m或吊顶下0.2m处；室外应距地面3.5～10m，并不得低于3.5m。

摄像机镜头应避免强光直射，镜头视场内，没有遮挡监视目标的物体。

先对摄像机进行初步安装，经通电试看、细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定；摄像机的安装应牢靠、紧固。

摄像机墙上安装时应有固定支架支撑，支架安装牢固，不应晃动，当安装位置不足以承重时，应考虑加固；室内大堂、电梯前室有吊顶时应采用吸顶安装，应用吊顶、吊杆，尽量避免利用吊顶龙骨安装，吊顶、吊杆固定在顶板上；无吊顶时采用壁挂安装，壁挂安装时应采用专用的半球壁挂安装支架，安装高度宜与电梯前室吊顶安装高度保持一致。

吸顶安装壁挂安装室内走廊安装时，应与灯具、消防烟感等设备安装成一条直线，保持安装牢固美观、位置合理；室外红外一体机壁装时，应将线缆驳接头放置于86盒内，支架位于86盒正下方中线位置，底盒与支架间距5~10cm，摄像机电源接头应用电气胶布包扎，水晶头应套装配套的防水接头，摄像机到86盒间采用波纹管和盒接连接；摄像机安装高度宜为3.5m~4m。

电梯轿厢内摄像机应安装在电梯轿厢顶部、电梯操作盘的对角处，如可能，则隐蔽安装；摄像机的光轴与电梯的两面壁成45°角，且与电梯天花板成45°俯角为宜。

轿厢安装电梯监控画面②中心控制室电视墙安装中心控制室内的所有设备按照设计要求摆放整齐有序，电视墙（后）距监控室墙面不少于800mm，操作台与电视墙仰视角度不超15°；电视墙底座应与地面固定牢靠；电视墙安装应竖直平稳，垂直偏差不得超过1‰；几个电视墙并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm，两个电视墙中间缝隙不得大于3mm；电视墙内的设备、部件安装，应在机架定位完毕并加固后进行，安装在机架内设备应牢固、端正；机架上的固定螺丝、垫片和弹簧垫圈均应要求紧固，不得遗漏。

监控杆件及设备安装施工工艺（一）监控杆件及设备安装施工工艺1) 摄像机立杆整个立杆有较高的安装强度，可接受70 米/秒的风速；在风速25M/S 时，立杆最高处摆动幅度＜16MM，震动频率f＜0.2 次/秒，在摄像机用高倍数镜头拍摄时，不会因为立杆的晃动而引起画面的抖动。

2)线管施工管煨弯可采用冷煨和热煨法，管径 20mm 及其以下可采用手扳煨管器，管径25mm及其以上使用液压煨管器；过路盒安装应牢固平整，开孔整齐并与管径相吻合，要求一管一孔不得开长孔，铁制盒、箱严禁用电气焊开孔；管路敷设前应检查管路是否畅通，内侧有无毛刺；管路连接应采用丝扣连接或扣压式管连接；管路敷设应牢固通畅，不做拦腰管或拌脚管；管子进入箱盒处顺直，在箱盒内露出的长度小于 5mm；管路应做整体接地连接，采用跨接方法连接。

3)线槽安装 :弹线定位：根据设计图确定出安装位置，从始端到终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁等处，在线路中心进行弹线。

支、吊架安装：要求所用钢材应平直，无显著扭曲。

下料后长短偏差应在5mm 内，切口处应无卷边、毛刺；支、吊架应安装牢固，保证横平竖直；固定支点间距一般不应大于1.5-2.0mm，在进出接线箱、盒、柜、转弯、转角及丁字接头的三端500 以内应设固定支持点支、吊架的规格一般不应小于扁铁30mm*3mm，扁钢25mm*25mm*3mm。

线槽安装要求：线槽应平整，无扭曲变形，内壁无毛刺，各种附件齐全；线槽接口应平整，接缝处紧密平直，槽盖装上后应平整、无翘脚，出线口的位置准确；线槽的所有非导电部份的铁件均应相互连接和跨接，使之成为一连续导体，并做好整体接地；线槽安装应符合《高层民用建筑设计防火规范》（GB50045-95）的有关部门规定；线槽内配线要求：线槽配线前应消除槽内的污物和积水；缆线布放前应核对型号规格、程式、路由及位置与设计规定相符。

在同一线槽内包括绝缘在内的导线截面积总和应该不超过内部截面积的40%；缆线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤；缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确；电源线、信号电缆、光缆应分离布放。

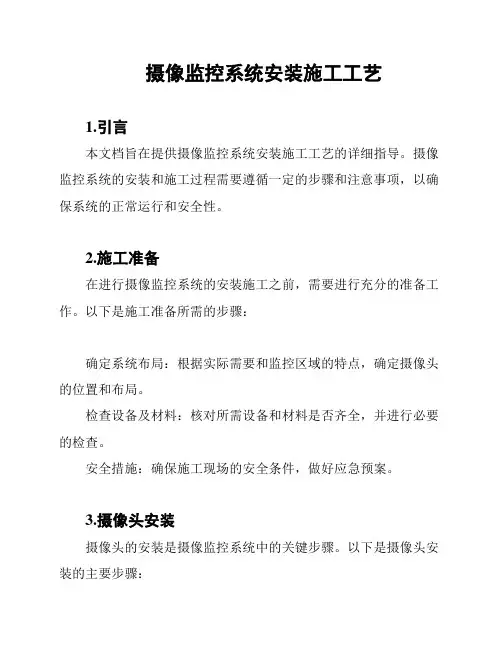

摄像监控系统安装施工工艺1.引言本文档旨在提供摄像监控系统安装施工工艺的详细指导。

摄像监控系统的安装和施工过程需要遵循一定的步骤和注意事项，以确保系统的正常运行和安全性。

2.施工准备在进行摄像监控系统的安装施工之前，需要进行充分的准备工作。

以下是施工准备所需的步骤：确定系统布局：根据实际需要和监控区域的特点，确定摄像头的位置和布局。

检查设备及材料：核对所需设备和材料是否齐全，并进行必要的检查。

安全措施：确保施工现场的安全条件，做好应急预案。

3.摄像头安装摄像头的安装是摄像监控系统中的关键步骤。

以下是摄像头安装的主要步骤：定位：根据系统布局确定摄像头的安装位置。

考虑到摄像效果和遮挡问题，选择合适的安装位置。

固定安装架：根据摄像头的尺寸和形式，选择合适的安装架，并进行固定。

接线：将摄像头的电源线和信号线进行正确的接线，确保连接牢固可靠。

4.路径铺设摄像监控系统的路径铺设是将摄像头与监控主机相连接的重要环节。

以下是路径铺设的常见步骤：确定路径：根据系统布局，确定信号线和电源线的路径。

避免长距离、复杂线路和干扰源。

铺设管道：选用合适的管道或挂线架，将信号线和电源线铺设在管道内或挂线架上。

定位接头：根据需要在合适的位置安装信号线和电源线的接头，确保连接正确可靠。

5.监控主机安装摄像监控系统的监控主机是整个系统的核心设备。

以下是监控主机安装的主要步骤：安装位置：根据施工现场的实际情况，选择合适的安装位置，确保监控主机易于操作和维护。

固定安装架：根据监控主机的尺寸和形式，选择合适的安装架，并进行固定。

连接设备：将摄像头、显示器、硬盘等设备正确连接到监控主机，确保连接牢固可靠。

6.调试和测试完成摄像监控系统的安装后，需要进行调试和测试，确保系统正常运行和达到预期效果。

以下是调试和测试的一般步骤：电源接通：确保设备的电源正常接通，并检查设备是否能正常开机。

信号测试：检查监控主机是否能够正常接收和显示摄像头的信号，调整画面质量。

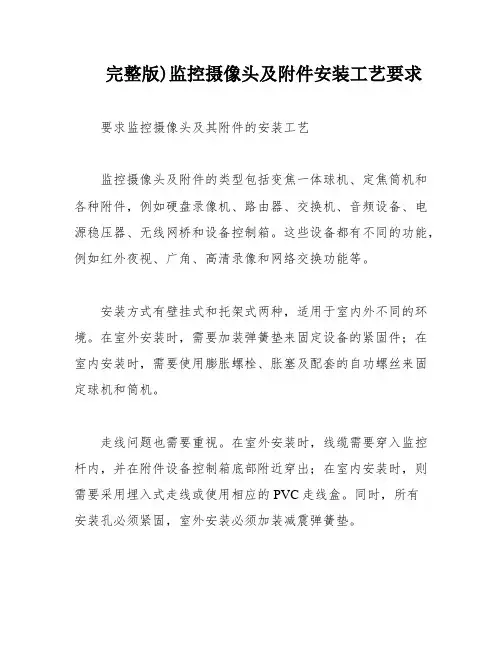

完整版)监控摄像头及附件安装工艺要求
要求监控摄像头及其附件的安装工艺
监控摄像头及附件的类型包括变焦一体球机、定焦筒机和各种附件，例如硬盘录像机、路由器、交换机、音频设备、电源稳压器、无线网桥和设备控制箱。

这些设备都有不同的功能，例如红外夜视、广角、高清录像和网络交换功能等。

安装方式有壁挂式和托架式两种，适用于室内外不同的环境。

在室外安装时，需要加装弹簧垫来固定设备的紧固件；在室内安装时，需要使用膨胀螺栓、胀塞及配套的自功螺丝来固定球机和筒机。

走线问题也需要重视。

在室外安装时，线缆需要穿入监控杆内，并在附件设备控制箱底部附近穿出；在室内安装时，则需要采用埋入式走线或使用相应的PVC走线盒。

同时，所有
安装孔必须紧固，室外安装必须加装减震弹簧垫。

支、托架的选择也很重要，必须使用原机配套或厂商推荐的。

球机线缆预留0.5-1.0米，筒机预留0.3米，并在线缆接头处粘贴识别标签。

建筑安防工程监控摄像头安装施工工艺标准1. 引言本文档旨在规范建筑安防工程中监控摄像头的安装施工工艺，确保安全和稳定性。

安装施工工艺标准是建筑安防工程监控系统安装和维护的基石，合理的工艺标准能够提高工程质量、降低安全风险。

2. 适用范围本标准适用于建筑安防工程监控摄像头的安装施工工艺，涵盖了各类建筑物，如住宅、商业楼宇、工厂等。

3. 安装施工工艺要求3.1 施工前准备在施工前，需根据设计图纸和相关规范进行充分的准备工作，包括但不限于：- 确定监控点的位置和范围；- 检查和清理监控点位置的环境，确保安装地点无障碍物；- 准备和检查所需的安装工具和材料。

3.2 安装步骤以下是监控摄像头安装的一般步骤：1. 安装支架：根据设计要求，选择合适的支架类型，并合理安装在指定位置，确保支架稳固可靠。

2. 安装摄像头：根据摄像头的类型和特性，正确安装摄像头在支架上，并多角度调整视野范围和角度。

3. 接线连接：按照设计图纸和制定的方案，完成监控摄像头与监控设备的线缆连接工作，确保接触良好且稳固。

4. 供电连接：根据设计要求，将摄像头与电源连接，并测试供电是否正常。

5. 视频图片调试：启动监控设备，并通过监控软件对摄像头进行视频图片调试，确保图像清晰、稳定，并能正常录制和回放。

6. 摄像头固定：确认摄像头调试完成后，使用固定工具将摄像头进行固定，防止摄像头松动移位。

3.3 安全和质量控制在施工过程中，应注意以下安全和质量控制要求：- 工人必须佩戴符合要求的安全装备；- 摄像头安装位置应合理，视野范围明确，避免视角死角；- 摄像头安装牢固，防止被意外撞击或震动；- 摄像头接线紧密可靠，电源连接稳定；- 完工后对安装工艺进行检查和验收。

4. 结论本文档详细规范了建筑安防工程监控摄像头的安装施工工艺标准，包括了前期准备、安装步骤、接线和供电连接、调试和固定等要求。

遵循本标准能够提高建筑安防工程的质量，确保安全和稳定性。

在实际操作中应结合具体情况综合考虑，并确保符合设计要求和相关规范。

监控摄像机安装施工规范V21. 概述本文档旨在规范监控摄像机的安装施工过程，以确保摄像机系统的正常运行和监控效果的最佳化。

2. 安装前准备2.1 选址- 选择摄像机安装位置时，应考虑监控范围、光线、防水、防尘等因素，选择合适的位置。

- 避免安装在高温、高湿、易受干扰的环境中，确保摄像机的长期稳定运行。

2.2 材料准备- 购买摄像机、云台、电源适配器等所需材料，并确保其质量可靠。

2.3 设备安装- 摄像机的安装应紧固稳固，确保安装后不松动。

- 云台的安装应平稳平衡，确保云台能够正常运动。

3. 接线及电源安装3.1 电源接线- 摄像机的电源接线必须符合相关标准，保证电源传输稳定可靠。

- 使用合适的电源线，避免过长或过短。

3.2 视频信号接线- 摄像机的视频信号接线应使用合适的视频线材，并正确连接至监控设备。

- 保证视频信号传输质量，避免干扰和损耗。

4. 调试和测试4.1 电源测试- 在安装完成后，必须进行电源测试，确保电源系统的正常运行。

4.2 视频信号测试- 进行视频信号测试，确认监控图像的清晰度和稳定性。

4.3 运动测试- 对云台进行运动测试，确保其可靠性和准确性。

5. 安装后处理5.1 数据管理- 对于安装过程中产生的数据和文件，进行合理的管理和备份，以备后续查阅和维护。

5.2 维护管理- 对安装的摄像机进行定期维护和检查，确保其长期稳定运行。

5.3 安全注意事项- 在安装和维护过程中，必须遵守相关的安全操作规范，确保人身安全和设备安全。

以上是监控摄像机安装施工规范V2.0的内容，希望能对您的工作有所帮助。

如有疑问，请随时与我们联系。

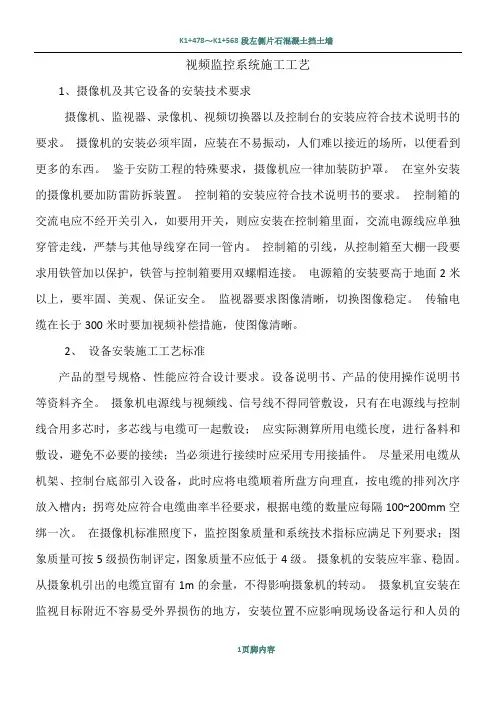

视频监控系统施工工艺1、摄像机及其它设备的安装技术要求摄像机、监视器、录像机、视频切换器以及控制台的安装应符合技术说明书的要求。

摄像机的安装必须牢固，应装在不易振动，人们难以接近的场所，以便看到更多的东西。

鉴于安防工程的特殊要求，摄像机应一律加装防护罩。

在室外安装的摄像机要加防雷防拆装置。

控制箱的安装应符合技术说明书的要求。

控制箱的交流电应不经开关引入，如要用开关，则应安装在控制箱里面，交流电源线应单独穿管走线，严禁与其他导线穿在同一管内。

控制箱的引线，从控制箱至大棚一段要求用铁管加以保护，铁管与控制箱要用双螺帽连接。

电源箱的安装要高于地面2米以上，要牢固、美观、保证安全。

监视器要求图像清晰，切换图像稳定。

传输电缆在长于300米时要加视频补偿措施，使图像清晰。

2、设备安装施工工艺标准产品的型号规格、性能应符合设计要求。

设备说明书、产品的使用操作说明书等资料齐全。

摄象机电源线与视频线、信号线不得同管敷设，只有在电源线与控制线合用多芯时，多芯线与电缆可一起敷设；应实际测算所用电缆长度，进行备料和敷设，避免不必要的接续；当必须进行接续时应采用专用接插件。

尽量采用电缆从机架、控制台底部引入设备，此时应将电缆顺着所盘方向理直，按电缆的排列次序放入槽内；拐弯处应符合电缆曲率半径要求，根据电缆的数量应每隔100~200mm空绑一次。

在摄像机标准照度下，监控图象质量和系统技术指标应满足下列要求；图象质量可按5级损伤制评定，图象质量不应低于4级。

摄象机的安装应牢靠、稳固。

从摄象机引出的电缆宜留有1m的余量，不得影响摄象机的转动。

摄象机宜安装在监视目标附近不容易受外界损伤的地方，安装位置不应影响现场设备运行和人员的正常生活。

摄象机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。

监视器的安装位置应使荧幕不受外来光直射，当有不可避免的光时，应加遮光罩遮挡。

先对摄象机进行初步安装，经通电试看、细调、检查各项功能，观察监视区域的覆盖范围和图象质量，符合要求后方可固定。

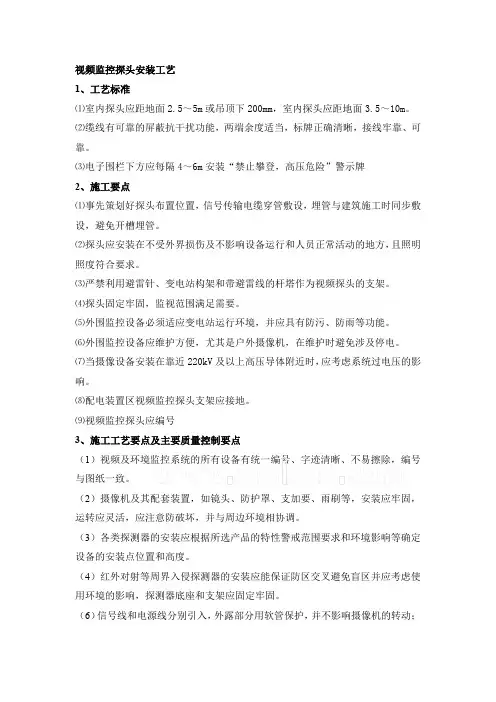

视频监控探头安装工艺1、工艺标准⑴室内探头应距地面2.5～5m或吊顶下200mm，室内探头应距地面3.5～10m。

⑵缆线有可靠的屏蔽抗干扰功能，两端余度适当，标牌正确清晰，接线牢靠、可靠。

⑶电子围栏下方应每隔4～6m安装“禁止攀登，高压危险”警示牌2、施工要点⑴事先策划好探头布置位置，信号传输电缆穿管敷设，埋管与建筑施工时同步敷设，避免开槽埋管。

⑵探头应安装在不受外界损伤及不影响设备运行和人员正常活动的地方，且照明照度符合要求。

⑶严禁利用避雷针、变电站构架和带避雷线的杆塔作为视频探头的支架。

⑷探头固定牢固，监视范围满足需要。

⑸外围监控设备必须适应变电站运行环境，并应具有防污、防雨等功能。

⑹外围监控设备应维护方便，尤其是户外摄像机，在维护时避免涉及停电。

⑺当摄像设备安装在靠近220kV及以上高压导体附近时，应考虑系统过电压的影响。

⑻配电装置区视频监控探头支架应接地。

⑼视频监控探头应编号3、施工工艺要点及主要质量控制要点（1）视频及环境监控系统的所有设备有统一编号、字迹清晰、不易擦除，编号与图纸一致。

（2）摄像机及其配套装置，如镜头、防护罩、支加要、雨刷等，安装应牢固，运转应灵活，应注意防破坏，并与周边环境相协调。

（3）各类探测器的安装应根据所选产品的特性警戒范围要求和环境影响等确定设备的安装点位置和高度。

（4）红外对射等周界入侵探测器的安装应能保证防区交叉避免盲区并应考虑使用环境的影响，探测器底座和支架应固定牢固。

（6）信号线和电源线分别引入，外露部分用软管保护，并不影响摄像机的转动；线缆放入线槽、线管内时，其长度应留有20%的余量。

（7）所有线缆不得剥接，走线必须安全、可靠、规范、合理、美观，接线端要留有适当余量，不得拉紧；线缆、线束需弯曲时，视频电缆的弯曲半径不得小于其直径的20倍，光纤的弯曲半径不得小于其直径的15倍。

（8）线缆敷设应尽量利用站内电缆沟、架，在电缆沟内敷设时，不得与一次电缆同层敷设；线缆宜采取穿管暗敷或线槽的敷设方式，当线路附近有强电磁场干扰时，电缆应在金属管内穿过。

监控摄像头及附件安装工艺要求监控摄像头及附件安装工艺要求1.监控摄像头及附件1.1监控摄像头：1.1.1变焦一体球机：具有红外夜视、透雾等功能，配合高速云台、匀速云台等使用，用于特定目标跟踪监控。

1.1.2定焦筒机：具有红外夜视、广角等功能，托架固定安装，用于环境等辅助监控。

1.2附件：1.2.1硬盘录像机：具有视频高清录像功能，兼具网络交换功能。

1.2.2路由器（含4G）：远程公网（IP专线）接入使用，支持4G 无线通讯功能。

1.2.3交换机（选配）：支持各设备网络连接。

1.2.4音频设备：用于音频的放送或接收。

1.2.5电源稳压器：提供稳定的交流电。

1.2.6无线网桥：支持局域网监控数据的无线传输。

1.2.7设备控制箱：放置所有的附件设备。

2.监控设备安装2.1安装方式：2.1.1变焦一体球机：采用壁挂式安装方式，适合监控杆、垂直墙面等室外环境安装。

2.1.2定焦筒机：采用托架式安装方式，适合室内外各种环境的安装。

2.2紧固及走线：2.2.1室外安装时，各型设备的紧固件均需要在原来光垫的基础上加装弹簧垫。

2.2.2室内安装时，根据设备及现场情况，球机需使用膨胀螺栓固定，筒机需使用胀塞及配套的自功螺丝固定。

2.2.3球机安装在监控杆时，各线缆在杆顶穿入杆体内，并在附件设备控制箱底部附近穿出，线缆在杆体内不需做防护处理。

从杆体穿出时，需要依据线缆数量加套螺纹穿线软管后接入箱内。

裸露在杆顶部位的线缆因不适合套管，需使用塑料胶带缠绕保护处理。

监控杆电源线缆，需要通过埋地走线的方式从杆底部穿入杆体。

2.2.4筒机的安装，特别需要重视布线问题。

当做为监控杆辅助设备等室外使用时，可以套管处理；当用于其它方面或室内使用时，尽量采用埋入式走线，如确需走明线，则必须依据线缆数量使用相应的PVC走线盒，同时注意裸露线缆的保护性处理。

2.2.5监控头及其它设备安装时，所有的安装孔必须全部紧固。

室外安装，必须加装减震弹簧垫。

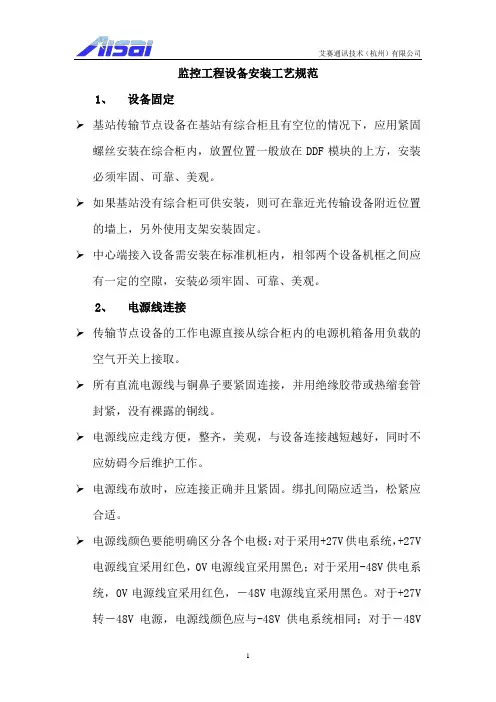

监控工程设备安装工艺规范1、设备固定基站传输节点设备在基站有综合柜且有空位的情况下，应用紧固螺丝安装在综合柜内，放置位置一般放在DDF模块的上方，安装必须牢固、可靠、美观。

如果基站没有综合柜可供安装，则可在靠近光传输设备附近位置的墙上，另外使用支架安装固定。

中心端接入设备需安装在标准机柜内，相邻两个设备机框之间应有一定的空隙，安装必须牢固、可靠、美观。

2、电源线连接传输节点设备的工作电源直接从综合柜内的电源机箱备用负载的空气开关上接取。

所有直流电源线与铜鼻子要紧固连接，并用绝缘胶带或热缩套管封紧，没有裸露的铜线。

电源线应走线方便，整齐，美观，与设备连接越短越好，同时不应妨碍今后维护工作。

电源线布放时，应连接正确并且紧固。

绑扎间隔应适当，松紧应合适。

电源线颜色要能明确区分各个电极：对于采用+27V供电系统，+27V 电源线宜采用红色，0V电源线宜采用黑色；对于采用-48V供电系统，0V电源线宜采用红色，－48V电源线宜采用黑色。

对于+27V 转－48V电源，电源线颜色应与-48V供电系统相同；对于－48V转+27V电源，电源线颜色应与+27V供电系统相同。

交流电源线、直流电源线、地线、传输线、控制线应尽量避免在同一线束内，不要互相缠绕，要平行走线，其间隔尽可能大。

3、设备防雷接地线连接设备金属外壳保护接地导线必须是不小于4mm2铜导线，导线颜色应为黄绿线。

接线必须转直，不准打圈。

设备接地线连接越短越好。

接地线不应与电缆线并排。

4、2M电缆连接电缆布放应整齐，无明显扭绞和交叉，拐弯适度，无死弯，电缆进出槽道部位应绑扎牢固。

电缆各层的开剥尺寸应与电缆插头相应部分相适应。

组装同轴电缆插头时，配件应齐全，位置正确，装配牢固。

按照用户分配好的DDF接线端子，将2M电缆线缠绕或焊接在相应的接线端子上，由于DDF接线端子有统一规划，安装时不得随意更改位置。

当线缆芯线采用绕接时，必须使用绕线枪，并符合下列要求：当线径在0.4-0.5mm时，绕接8-6圈；当线径在0.6-1.0mm时，绕接6-4圈；在一个端子上绕接两根芯线时，两根芯线不得同时并绕，应先绕一根，而后再绕另一根。

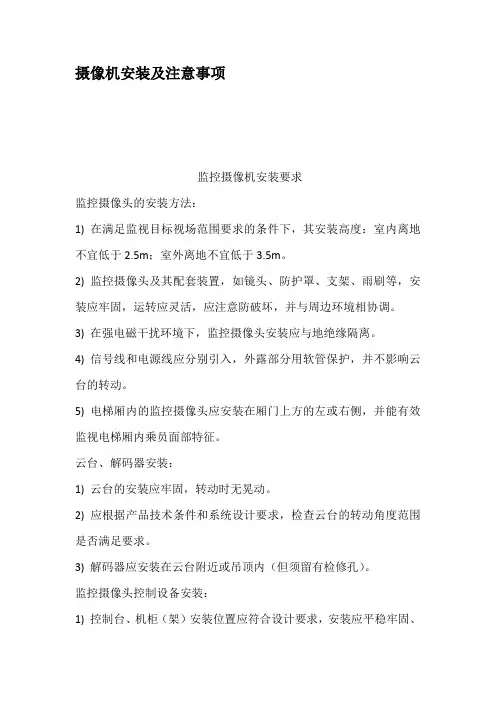

摄像机安装及注意事项监控摄像机安装要求监控摄像头的安装方法：1) 在满足监视目标视场范围要求的条件下，其安装高度：室内离地不宜低于2.5m；室外离地不宜低于3.5m。

2) 监控摄像头及其配套装置，如镜头、防护罩、支架、雨刷等，安装应牢固，运转应灵活，应注意防破坏，并与周边环境相协调。

3) 在强电磁干扰环境下，监控摄像头安装应与地绝缘隔离。

4) 信号线和电源线应分别引入，外露部分用软管保护，并不影响云台的转动。

5) 电梯厢内的监控摄像头应安装在厢门上方的左或右侧，并能有效监视电梯厢内乘员面部特征。

云台、解码器安装：1) 云台的安装应牢固，转动时无晃动。

2) 应根据产品技术条件和系统设计要求，检查云台的转动角度范围是否满足要求。

3) 解码器应安装在云台附近或吊顶内（但须留有检修孔）。

监控摄像头控制设备安装：1) 控制台、机柜（架）安装位置应符合设计要求，安装应平稳牢固、便于操作维护。

机柜架）背面、侧面离墙净距离应符合维修要求。

2) 监控摄像头所有控制、显示、记录等终端设备的安装应平稳，便于操作。

其中监视器（屏幕）应避免外来光直射，当不可避免时，应采取避光措施。

在控制台、机柜（架）内安装的设备应有通风散热措施，内部接插件与设备连接应牢*。

3) 控制室内所有线缆应根据设备安装位置设置电缆槽和进线孔，排列、捆扎整齐，编号，并有永久性标志。

监控工程施工常见问题安防工程的专业施工及安装标准根据国家有关部门近年来颁发的安防设计、施工规范、规程和标准，在总结我公司几年来安防工程的设计和施工经验和基础上，结合安防科技发展的新技术、新产品的技术要求，本着服务社会、用户第一的宗旨，一、室内配线的技术室安防工程的专业施工及安装标准根据国家有关部门近年来颁发的安防设计、施工规范、规程和标准，在总结我公司几年来安防工程的设计和施工经验和基础上，结合安防科技发展的新技术、新产品的技术要求，本着服务社会、用户第一的宗旨，一、室内配线的技术室内配线不仅要求安全可*，而且要使线路布置合理、整齐，安装牢固。

监控摄像头安装流程监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。

2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。

另外，要注意“同轴电缆”的质量。

3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。

4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。

B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。

机柜架的背面、侧面，离墙距离，考虑到便于维修。

2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。

3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。

4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。

5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。

检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。

C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。

2.防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。

3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。

4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。

5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。

6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。

监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

摄像机安装施工工艺
摄像机施工工艺:
１、工艺流程:
根据图纸和现场确认点位→管线的核实→管线预埋→设备箱安装→线路敷设→终端设备安装→机房设备安装→设备接线→系统调试
2、操作工艺:
2．１线缆在走线时不能裸露在外,根据现场环境可选用PVC管、钢管或桥架走线，严禁在两建筑屋顶之间敷设电缆;
2．2设备箱应与建筑物表面配合严密开启方便,安装在室外的需要做得防水防锈要求，严禁采用电焊或气焊将箱体与预埋管口焊在一起; 2．3解码器通常安装在现场摄像机附近,可安装在吊顶内，但要预留检修口，室外安装时要具有良好的防水性；
2.4布放线缆应排列整齐，不拧绞，不同电压的线缆不共管,管内不得有接头，接头必须在线盒(箱）处连接;
2．5线管出到前端摄像机，应采用金属软管连接，不应用与终端摄像机的插头承受电缆自重，所敷设的线缆两端必须做标记;
2.６在搬运和安装摄像机过程中,严禁打开镜头盖;
２.7安装前应对摄像机进行检测和调整，使摄像处于正常工作状态。

3、质量要求:
3.1在满足监视目标视场范围要求的条件下,室内摄像机安装高度不宜低于2.5m，室外摄像机安装高度不宜低于3.５ｍ,电梯内部安装于轿厢内顶部且与电梯操作器成对角；
3.2尽可能避免逆光摄像情况的出现，红外摄像机安装时，应尽量避免直射光源；
3.3摄像机应安装在监视目标附近不宜受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动；
3.4摄像机护罩及支架的安装应牢固，线缆不应影响设备水平和俯、仰角在监控区域要求的范围内灵活调整;
3.５摄像机及其配套装置，应注意防破坏，并与周边环境相协调；3.６室外安装要采取防雷措施；
3.7保证摄像机的视频电缆BNC插头及电源接头固定牢固、接触良好。

视频监控工艺要求一．摄像机安装规范1.摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。

安装的高度，室内宜距地面2.5－5m，室外宜距地面3.5－10m2.室外环境下采用室外全天候防护罩，电梯厢内的摄像机应装在电梯厢顶部，电梯操作器的对角处，并应能监视电梯厢内的全景3.摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。

镜头视场内，不得有遮挡监视目标的物体4.摄像机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。

摄像机的安装应牢靠、紧固5.在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离6.从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。

摄像机的电缆和电源线应固定，不得用插头承受电缆的自重7.云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说明书8.摄像头调通后，图像质量损伤主观评价，要求图像上不觉察有损伤和干扰存在9.摄像头调通后，自动光圈调节功能、调焦功能、变倍功能等各控制功能应正常二．布线规范1.所有的线缆在走线时不能裸露在外，根据现场环境选择使用PVC管、钢管或桥架走线，线缆走向应尽量选择人不能直接触及的位置，严禁在两建筑屋顶之间敷设电缆，应将电缆沿墙敷设置于防雷区内，并且不得妨碍车辆运行2.220V 电源线不能与视频线、控制线等弱电线路同管3.络信号线两端水晶头终端采用568B标准（个别设备有特殊要求的除外）。

4.经过室外的网络信号线必须采用室外型5.所有网络信号线两端需采用明显的永久性标签6.PVC管、钢管和桥架在室外的接口处应做防水处理7.所有进入设备或网络箱的线缆均应作回水湾处理，保证雨水不能顺着线缆进入设备或箱体8.线缆沿墙安装时，直径20mm以下PVC管可用线卡固定，线卡间距宜控制在60cm左右；直径40mm以上PVC管和所有钢管及桥架的固定均应使用膨胀螺丝，膨胀螺丝间距宜控制在100cm左右9.网络信号线必须采用满足超五类标准以上的UTP电缆。

以下是具体工艺要求的详细阐述:1. 基础施工1.1. 立杆基础A．用途：固定摄像杆；B．基础结构、尺寸：如图所示；C．基础型号：由所需固定的摄像杆型号确定；D．制作位置：在《设备平面布置图》所标注摄像杆位置处制作基础；E．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、基础与窨井之间应有穿线管，且放置铁丝；3、基础钢板上钢筋按M20 标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。

F．材料：4mm 钢板、18mm 钢筋、C25 混凝土、碎石、2.5 英寸PVVC 弯管；1.2. 窨井制作A．用途：方便线缆敷设及系统检测维修；B．基础结构、尺寸：如图所示。

图中仅标明井深、井高和井宽，其它尺寸由施工方根据现场情况决定；C．制作位置：在《设备平面布置图》标注窨井位置处制作；D．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、窨井密封性能和防水性能良好。

E．材料：砖石、水泥、钢板；1.3. 线缆管敷设A．用途：敷设线缆，防止线缆损伤；B．管道路由：按《设备平面布置图》标注的类型和路由敷设明管、暗管。

注意图中所标明的管径；C．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、线缆管密封好，防水性能良好；3、线缆管离地面应不小于0.7 米；4、线缆管管口应无毛刺和尖锐棱角；5、线缆管内放置穿线铁丝。

D．材料：1、暗管敷设使用钢管；2、明管敷设使用PVC 管。

1.4. 接地体安装A．用途：防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作；B．接地体结构、尺寸：如《接地体结构示意图》所示；C．安装位置：按《设备平面布置图》标注接地体位置安装。

图号：；D．安装要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、接地体的焊接应采用搭焊，搭焊长度为圆钢直径的 6 倍；3、接地体安装点下方应无任何管道、线缆经过；4、接地体安装深度如《接地体安装示意图》所示；5、接地体安装完成后，应使用接地摇表测量接地电阻大小，要求接地电阻小于4Ω。

摄像器件安装施工规范V21. 引言本文档旨在规范摄像器件的安装施工过程，保证摄像器件的正常运行和有效监控。

所有安装施工人员都应按照本规范进行操作，以确保安全性和可靠性。

2. 设备准备2.1 摄像器件应具备相关的安全认证和合规标志，以确保设备的质量和可靠性。

2.2 安装施工前应根据现场情况选择合适的摄像器件型号和数量，并确保设备的兼容性。

3. 安装位置选择3.1 安装摄像器件的位置应根据监控需求进行合理选择，确保能够完整覆盖监控区域。

3.2 摄像器件应放置在离地面适当的高度，避免阻挡视野。

4. 安装步骤4.1 选择合适的安装支架，并将支架固定在安装位置上。

4.2 将摄像器件与支架连接，确保连接牢固。

4.3 根据实际需要进行调整，使摄像器件的视角达到最佳效果。

4.4 连接电源和网线，确保摄像器件正常运行。

5. 安全注意事项5.1 安装施工人员应佩戴必要的安全防护设备，并遵守相关操作规范，确保工作安全。

5.2 在进行安装施工过程中，应注意周围环境和人员的安全，避免对他人造成伤害或影响正常工作。

5.3 如遇恶劣天气或其他不可抗力因素，应暂停施工并采取相应的安全措施。

6. 质量验收6.1 安装施工完成后，应进行质量验收。

检查摄像器件是否安装稳固，连接是否正常，摄像图像是否清晰等。

6.2 如发现质量问题，应及时进行修正和整改，直至满足规范要求。

7. 监测与维护7.1 摄像器件安装完成后，应建立相应的监测和维护机制，定期检查设备运行状况。

7.2 如发现故障或异常，应及时采取修复措施。

7.3 定期清洁摄像器件，避免影响图像质量。

8. 变更和修订8.1 如需要对本规范进行变更和修订，应经过相关部门的审批和确认，并及时向安装施工人员进行通知。

> 注意：本文档的规范要求仅供参考，具体安装施工过程应根据现场情况和相关法律法规进行操作。

监控系统安装工艺标准施工准备材料(1)前端设备：主要包括矩阵主机、控制键盘、长时延录像机（或硬盘录像机）、画面分割器、监视器、控制器、计算机、打印机、不间断电源等。

此类设备均为定型产品，根据设计要求选用相应设备。

必须附有产品使用说明书、合格证及有关的技术文件和3C认证标识。

产品安装前，必须依据出厂的图纸或技术文件进行全部通电检查，并记录结果，合格后方可安装。

(2)信号处理设备：包括光电转换器、信号放大器、视频分配器等。

应根据设计要求选用标准系列产品，并附有产品使用说明书、合格证及相关的技术文件和3C 认证标识。

产品安装前，必须依据出厂的图纸或技术文件进行通电检查，并记录结果。

(3)传输部分：包括分线箱、控制器、电线电缆、光缆等。

必须符合设计要求的规格型号，有产品合格证及3C认证标识。

(4)终端设备：主要包括摄像机、镜头、云台、护罩、支架、等设备。

选用时应根据设计要求的规格型号，并附有产品使用说明书及合格证，且有3C认证标识。

安装使用前，应经过全部检查（包括外观及性能检查），方可安装。

(5)常用SYV型同轴电缆主要特性见表11.1.1.-1。

连线规格(6)同轴电缆或光缆应根据设计要求选用，并有产品合格证及3C认证标识。

(7)不间断电源的选择应根据设计要求选配，必须有产品合格证及有关的技术文件。

(8)镀锌材料：有机螺丝、平垫、弹簧垫圈、金属膨胀螺栓、金属软管。

(9)其它材料：塑料胀管、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类插头等。

机具设备(1)手电钻、冲击钻、手电钻、克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。

(2)万用表、工具袋、梯子、水平尺、拉线、500V摇表、线坠。

施工条件(1)机房内土建工程应内装修完毕，门、窗、门锁装配齐全完整。

(2)机房内及外围的布线线缆沟、槽、管、盒、箱施工完毕。

(3)机房内、弱电竖井以及建筑内公共部分等，各预留孔洞、预埋件的位置，线管的管径、管路的配置到位及管内预留钢丝等，均应符合设计施工要求。
