Protel99SE原理图设计

protel99se画原理图新建工程，新建filter.sch文件,进入电路图画图页面。

设置图纸大小及棚格。

在菜单栏上选择 Design--options。

在出来的对话框中按实际需要的大小设置。

先导入元件库，点击软件最左边Browse下面的Add/Remove，在打开对话框中选择所须要的元件库。

一般软件已自动导入Miscellaneous Devices.lib库（常用元件库）。

库中没找到所要的元件时，也可自己创建。

开始放置元件。

先放置电阻，也可先放其它元件。

在Filte中电阻 *res*。

注意*为通配符，在时都加上它。

选择res1，点击Place后拖动鼠标，则电阻就跟着鼠标走了。

此时按键盘上Tab键，则出现设置电阻对话框。

FootDrint：电阻封装，若只画电路图，后续不用画PCB的话封装可以不设置。

Desianate:元件位号。

Part:元件电性参数。

设置好后在需要放元件的位置点击左建即可。

可连续点击左键放置。

当不用再放置时可按键盘上ESC键或点击鼠标右键即可。

放置其它元件，在Filte中电容 *cap*，运放为*lm*。

元件参数设置方法跟电阻设置一样。

元件放完后摆好位置，尽量美观。

1. 6摆元件位置过程中，若元件数量不够再则按照以上步骤增加，多的删除。

删除有多种方法，一是左键单击元件选中后按Delete键。

这种方法只能删除单个元件。

若删除较多元件，可以拖动鼠标全选中，按alt+delete键即可删除。

这种方法最好用在删除一大片元件。

取消选择则按X+A键。

还有一种更好用的方法就是按E+D键，鼠标出现光标后就点击一下要删除的元件即可删除，可以重复删除，当不再删除时可按ESC键或鼠标右键2.7连线。

在菜单栏上选择Place--wire，或设计面点击右键选择Place Wire 开始连线。

若想改变线大小及颜色，可在画线过程按Tab键。

在Wire对话框中设置。

连好线，放置电源及地，在菜单栏Place--Power Port,再按Tab键设置即可3.8若元件位号想按一定循序排列，如从左到右，或从上至下。

protel99se绘制电路板的流程1、设置原理图模板A、设置图纸打印大小：Design->Option-> Standard Style选择A4，Custom Style 1150 800 4 4 20 （此处可以调节原理图布满整个图纸）B、设置打印页边距：File- >Setup Printer->Margins->0.25比较好。

C、绘制自己的标题栏：Design->Option->Title Block->把前面的√去掉即可->使用画线工具绘制即可。

2、绘制原理图A、加载模板：首先新建一个sch文档->Design->Template->Set Template即可。

由于加载后，更改图纸大小，就会影响标题栏，所以直接复制模板即可。

B、正确填写参数(包括值大小、封装形式、序号)，值的大小后面写封装形式，如 2K/0805.C、序号可以不写，使用自动排序。

Tools->annotate->reset->?partsD、调节原理图布满整个图纸：即设置图纸打印大小：Design->Option-> Standard Style选择 A4，Custom Style 1150 800 4 4 20 （最好设置为1:1.4，图纸可以居中），打印可以去掉颜色和刻度。

A、新建schematic libC、画矩形框->放置管脚->并设置名称和序号（序号要和封装一样，这点很重要）D、Description->Default 摆放原理图的默认名字,另外设置封装选项。

4、检验以及产生表格A、ERC检测：Tools->ERC默认选项即可。

B、网络表：Design->Creat netlist默认选项即可。

C、BOM表：Reports->Bill of M->sheet->直到格式，选择三种格式输出即可。

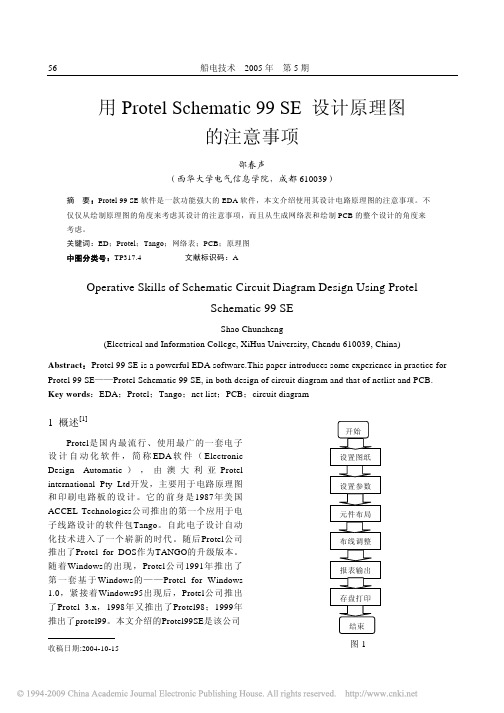

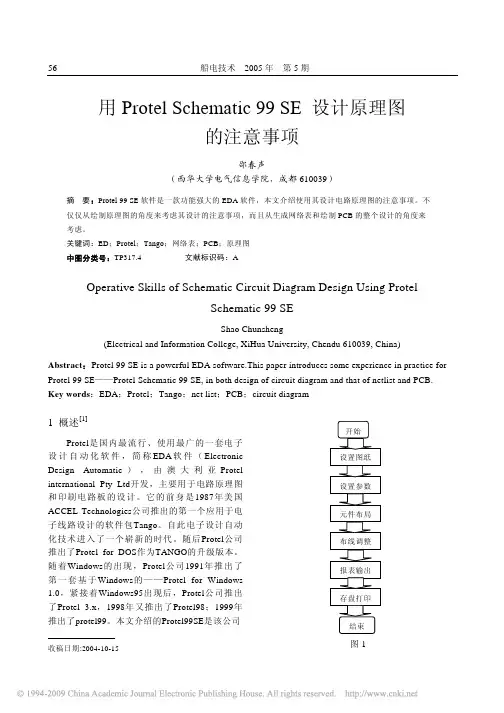

56 船电技术 2005年第5期用Protel Schematic 99 SE 设计原理图的注意事项邵春声（西华大学电气信息学院，成都610039）摘要：Protel 99 SE软件是一款功能强大的EDA软件，本文介绍使用其设计电路原理图的注意事项。

不仅仅从绘制原理图的角度来考虑其设计的注意事项，而且从生成网络表和绘制PCB的整个设计的角度来考虑。

关键词：ED；Protel；Tango；网络表；PCB；原理图中图分类号：TP317.4 文献标识码：AOperative Skills of Schematic Circuit Diagram Design Using ProtelSchematic 99 SEShao Chunsheng(Electrical and Information College, XiHua University, Chendu 610039, China)Abstract：Protel 99 SE is a powerful EDA software.This paper introduces some experience in practice for Protel 99 SE——Protel Schematic 99 SE, in both design of circuit diagram and that of netlist and PCB. Key words：EDA；Protel；Tango；net list；PCB；circuit diagram1 概述[1]Protel是国内最流行、使用最广的一套电子设计自动化软件，简称EDA软件（Electronic Design Automatic），由澳大利亚Protel international Pty Ltd开发，主要用于电路原理图和印刷电路板的设计。

它的前身是1987年美国ACCEL Technologies公司推出的第一个应用于电子线路设计的软件包Tango。

Protel99SE原理图设计系统菜单及常用工具栏Protel 99 SE原理图设计系统菜单及常用工具栏1. Protel 99 SE原理图设计系统菜单①File（文件）下子菜单New…新建文档New Design…新建项目Open… 打开文档Open Full Project 打开当前项目的文档Close 关闭当前文档Close Design 关闭当前项目Import 导入…Export 导出…Save 保存当前文档Save As…文档另存为Save Copy As…当前文档备份Save All 保存所有文档Setup Printer…打印设置Print 打印当前文档Exit 退出Protel②Edit（编辑）下子菜单Undo 撤销本次操作Redo 恢复上次操作Cut 剪切Copy 复制Paste 粘贴Paste Array…阵列式粘贴Clear 直接清除被选定的对象Find Text…查找文字Replace Text…替换文字Find Next…查找下一个Select 选择Deselect 撤销选择Toggle Selection 选择切换Delete 清除（鼠标单击被选定的对象）Change 打开属性对话框（鼠标单击被选定的对象）Move 移动对象Align 排列对象Jump 跳转（可跳转到标记或者图纸的原点）Set Location Marks 设置标记Increment Part Number 功能单元序号增量变化Export to Spread…生成更详细的元器件清单（XLS文件）③View(视图)下子菜单Fit document 放大整个文档到窗口Fit All Objects 放大所有对象到窗口Area 区域放大Around Point 放大微小区域50% 50%缩放100% 100%缩放200% 200%缩放400% 400%缩放Zoom In 放大Zoom Out 缩小Pan 以鼠标处为屏幕中心缩放Refresh 刷新Design Manager 设计管理器开关Status Bar 状态栏开关Command Status 命令栏开关ToolBars 工具栏开关Visible Grid 可视栅格设置对话框开关Snap Grid 捕捉栅格设置对话框开关Electrical Grid 电气栅格设置对话框开关④Place(放置)下子菜单Bus 放置总线Bus Entry 放置总线入口Part…放置元器件Junction 放置连接点Power Port 放置电源（地）Wire 放置导线Net Label 放置网络标号Port 放置I/O端口Sheet Symbol 放置图纸符号Add Sheet Entry 放置图纸入口Directives 放置非ERC点等Annotation 放置字符串Text Frame 放置文本框Drawing Tools 绘图工具栏开关Process Container 放置过程容器标志⑤Design（设计）下子菜单Update PCB…更新到PCB Browse Library…打开元器件浏览器Add/Remove Library…添加、删除元器件库Make Project Library 生成项目元器件库Update Parts In Cache 更新缓存中的部件Template 模板Create Netlist…创建网络表Create Sheet From Symbol 由图纸符号创建图纸Create Symbol From Sheet 由图纸创建图纸符号Options…打开文档属性对话框⑥Tools（工具）下子菜单ERC…启动电气规则检查Find Component…查找元器件Up/Down Hierarchy 层次电路切换Complex To Simple 将层次电路的复杂式结构转换为简单式结构Annotate…统一修改标号Back Anotate…按文件内容对元器件标号Database Links…使用数据库内容更新原理图Process Containers 过程容器Cross Probe 原理图与PCB间交互查找Select PCB Components 到PCB查看选定元器件Preferences…打开参数选择对话框⑦Report（报告）下子菜单Selected Pins…查看被选定的引脚Bill of Material 生成元器件清单Design Hierarchy 生成层次设计表Cross Reference 生成交叉参考表Add Port References（Flat）添加端口参考Add Port References(Hierarchical) 添加端口参考（层次设计）Remove Port References 清除端口参考Netlist Compare…生成网络比较表2. Protel 99 SE原理图设计系统常用工具栏①画线工具栏如图附录1-1所示，由左至右、由上至下依此为：放置导线、放置总线、放置总线入口、放置网络标号、放置电源（地）、放置元件、放置图纸符号、放置图纸入口、放置端口、放置连接点、放置忽略ERC检查点、放置PCB布线指示。

Protel 99se设计电路及PCB实例这个实例的目的,是通过设计一个例子,让大家掌握Portel 99SE的基本设计流程,对于prot el 99SE的使用,在不久的将来,我们将详细的介绍基本的用法,现在这个例子,仅是让大家了解一下基本protel99se的基本过程在这里,我们将用Protel99se画一个简单的SCH,再导出网络表,然后,再能过protel99se画出PCB的整个过程。

一、原理图，这次，我们用Protel 99se画的例子，将是以下这个样子，对于本文中的图片，不太清晰的，在图片中右键然后另存为，这样就可以看得清楚了.这是一个移动广告灯的原理图，使用的元件如下表所列序号名称(数量) 参数(型号) 元件所在库封装名称Rl一R8 电阻器／8只RT-1/2-470欧Device．Lib/Res2 AxiALO 0.5Cl～C2 瓷介电容器／2只CC．63V．20P Device．Lib/Cap RAD0．1C3 电解电容器／1只CD一16V—lOftl／16Device．1ib／Cap RB．2／．4C4～C5 电解电容器／2只Cml6V-100lcF／16VDl～VD8发光二极管／8只 5 Device．1ib／LED RADO．1 J1 外接电源焊接孔* Device．1il)／CON AXIAlD．82>J2～J3 >8针插座* Device．1ⅣCON8 SIP8XL 晶体／1只12MHz Device.lib/CRYSTAL．RADO．2Nl 三端稳压／1只7805 Device.lib/CON3 T0—92BN2 单片机／1片8051 InteL／D—intel．1ih／'8051DIP40一、用Portel 99se/98原理图，这次，我们用Protel 99se画的例子，将是以下这个样子，对于本文中的图片，不太清晰的，在图片中右键然后另存为，这样就可以看得清楚了.(1)绘制原理图1)设置图纸大小—启动Protel 98一单击界面左边“EDA选项卡”中的【Sch】项(或者菜单栏中File—New—Sch图标)一获得默认B型工程图纸。

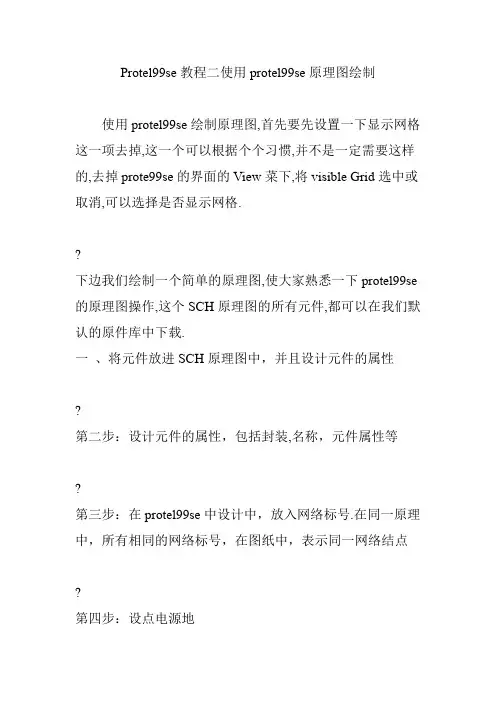

Protel99se教程二使用protel99se原理图绘制
使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.
?
下边我们绘制一个简单的原理图,使大家熟悉一下protel99se 的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.
一、将元件放进SCH原理图中，并且设计元件的属性
?
第二步：设计元件的属性，包括封装,名称，元件属性等
?
第三步：在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点
?
第四步：设点电源地
?
第五步：在protel99se中，我们放好元件，设计是电源和接地后，我们就可以画线了
?。

《计算机辅助电路设计》实验指导书实验一：熟悉PROTEL99原理图设计环境一、实验目的及要求：1.掌握建立设计数据库、进入原理图编辑器的方法；2.熟悉设置原理图设计环境的方法；3.熟悉原理图管理器、元件库管理器的功能。

二、实验内容：1.启动Protel 99,在D盘新建一个文件夹,用自己的班级和学号命名,并在文件夹中建立一个名为MyDesign1.ddb数据库。

2.在内容1的基础上,建立名为Firstsch的原理图,并进入原理图设计窗口。

3.熟悉设计管理器、元件库管理器的功能。

4.设置原理图设计环境。

三、实验步骤：（一）安装与启动Protel 99SE运行Protel99 SE光盘上的setup.exe,根据提示安装，系列号：Y7ZP-5QQG-ZWSF-K858；桌面快捷方式或开始菜单\程序\Protel 99\Protel 99SE启动程序。

（二）新建数据库文件1．最小化Protel 99SE程；2．在D盘建立一个文件夹，用自己的班级和学号命；3．执行菜单命令：File/New；4．在Location（位置）页面的Database File Name栏输入“MyDesign1.ddb”；5．点击Location（位置）页面的Browse更改存盘路径为”D 盘建立的文件夹”；6.可以在Password页面输入密码，也可以不输入；7.点击“OK”，创建“MyDesign1.ddb”设计数据库文件，并将其存入到“D 盘建立的文件夹”；8.观察工作区左边的设计管理器“Explorer”,在树形目录结构中列出了“MyDesign1. ddb”设计数据库文件；9.点击设计管理器“Explorer”中“MyDesign1.ddb”设计数据库文件左边的“+”，可以看到“MyDesign1.ddb”文件包含三个默认的文件夹，与工作区中的三个文件夹对应。

(三)新建原理图文件并进入原理图编辑器1．执行菜单命令：File/New（新建文件），就出现了新建（各种）文件的对话框；2．在对话框中选“Schematic document”,单击”OK“，建立原理图文件，默认名称为”sheet1“，此时“sheet1”为绿色选中状态；3．在名称“sheet1”为绿色选中状态时，更改原理图文件名称为”Firstsch”,或正常情况下单击文件名称，过一秒钟“sheet1”为绿色选中状态，更改原理图文件名称为”Firstsch”；4.双击“Firstsch”图标，进入原理图编辑器；5.点击工作区顶端的窗口标签，可以完成不同窗口间的切换，在窗口标签上单击鼠标右键，选择第一项，可以关闭窗口；（四）原理图设计环境设置1.显示状态栏Protel99SE默认的绘图环境状态栏应该是存在的，如果没有，执行菜单命令：View视图/Status Bar状态栏。
