Protel99SE电路原理图与电路板设计

protel99se画原理图新建工程，新建filter.sch文件,进入电路图画图页面。

设置图纸大小及棚格。

在菜单栏上选择 Design--options。

在出来的对话框中按实际需要的大小设置。

先导入元件库，点击软件最左边Browse下面的Add/Remove，在打开对话框中选择所须要的元件库。

一般软件已自动导入Miscellaneous Devices.lib库（常用元件库）。

库中没找到所要的元件时，也可自己创建。

开始放置元件。

先放置电阻，也可先放其它元件。

在Filte中电阻 *res*。

注意*为通配符，在时都加上它。

选择res1，点击Place后拖动鼠标，则电阻就跟着鼠标走了。

此时按键盘上Tab键，则出现设置电阻对话框。

FootDrint：电阻封装，若只画电路图，后续不用画PCB的话封装可以不设置。

Desianate:元件位号。

Part:元件电性参数。

设置好后在需要放元件的位置点击左建即可。

可连续点击左键放置。

当不用再放置时可按键盘上ESC键或点击鼠标右键即可。

放置其它元件，在Filte中电容 *cap*，运放为*lm*。

元件参数设置方法跟电阻设置一样。

元件放完后摆好位置，尽量美观。

1. 6摆元件位置过程中，若元件数量不够再则按照以上步骤增加，多的删除。

删除有多种方法，一是左键单击元件选中后按Delete键。

这种方法只能删除单个元件。

若删除较多元件，可以拖动鼠标全选中，按alt+delete键即可删除。

这种方法最好用在删除一大片元件。

取消选择则按X+A键。

还有一种更好用的方法就是按E+D键，鼠标出现光标后就点击一下要删除的元件即可删除，可以重复删除，当不再删除时可按ESC键或鼠标右键2.7连线。

在菜单栏上选择Place--wire，或设计面点击右键选择Place Wire 开始连线。

若想改变线大小及颜色，可在画线过程按Tab键。

在Wire对话框中设置。

连好线，放置电源及地，在菜单栏Place--Power Port,再按Tab键设置即可3.8若元件位号想按一定循序排列，如从左到右，或从上至下。

第一章电子线路CAD概述一、电子线路 CAD 有关的基本知识1.原理图设计原理图：用图形符号表示出电路原理即各元器件之间的逻辑关系的图形（表达电路设想和构思）。

图形符号：元器件、连线、电连接点（Junction）2.PCB 设计印刷电路板（PCB）：通常把在绝缘材上，按预定设计，制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。

而在绝缘基材上提供元器件之间电气连接的导电图形，称为印制线路。

这样就把印制电路或印制线路的成品板称为印制线路板，亦称为印制板或印制电路板。

PCB 应用：几乎能见到的电子设备都离不开它，小到电子手表、计算器、通用电脑，大到计算机、通迅电子设备、军用武器系统，只要有集成电路等电子无器件，它们之间电气互连都要用到 PCB。

PCB 作用：它提供集成电路等各种电子元器件固定装配的机械支撑、实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性，如特性阻抗等。

同时为自动锡焊提供阻焊图形；为元器件插装、检查、维修提供识别字符和图形。

二、Protel99 EDA 软件基本知识电子设计指实现一个电子产品从设计构思、电学设计到物理结构设计实现全过程，其最基本的完整过程为：1.电路原理设计2.电路信号仿真3.产生网络表及其它报表（原理图与印刷图的主要接口）4.印刷电路板设计5.信号完整性分析三、Protel99 运行环境及安装基本界面由四个部分组成：菜单栏、工具栏、项目管理器窗口、设计窗口（标题栏、项目卡）。

1.菜单栏功能：进行各种命令操作、设置各种参数、进行各种开关的切换组成：●开始启动时：File、View和Help三项及系统菜单项File 用于文件管理View 用于切换管理器、状态栏、命令行开与关Help 用于打开帮助文件●进入设计后：加入其它若干功能项菜单栏属性设置：定制菜单栏（用 Mouse 双击菜单栏前图标即进入设置窗口）2.设计窗口全部组成菜单栏主工具条设计管理器●设计浏览器：用于管理设计数据库●浏览管理器：浏览库管理（如元件库管理器、封装库管理器）设计管理器切换标签：切换设计浏览器和浏览管理器设计工作站：显示当前网络下进行同一项目设计时的工作状态设计工作组：用设定用户的操作权限设计主界面：设计工作的操作界面文件切换标签：用来切换当前被激活的文件状态栏：显示当前设计状态命令栏：当前用户正在使用或可以使用的命令搜索式帮助系统菜单（设计浏览器主菜单）功能：主要用来设置客户端的工作环境和各服务器的属性启动：在面板上单击 Mouse 右键或用Mouse 左键点击图标●Server...服务器设置（管理所有服务器）：安装、打开、停止、安全性、属性等。

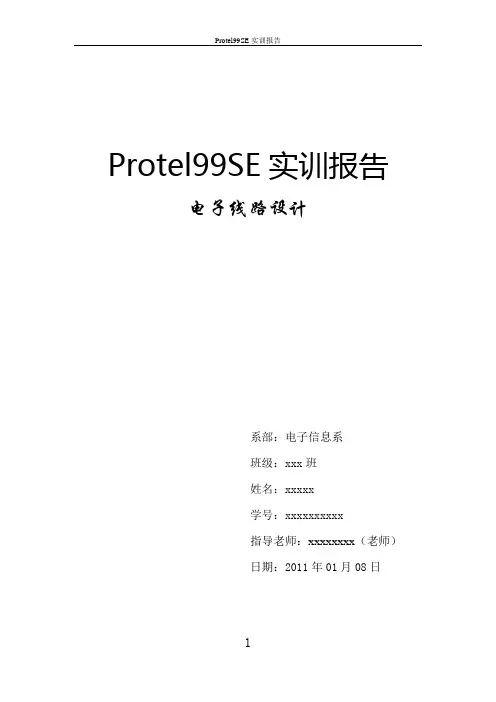

Protel99SE实训报告电子线路设计系部：电子信息系班级：xxx班姓名：xxxxx学号：xxxxxxxxxx指导老师：xxxxxxxx（老师）日期：2011年01月08日一、实训目的：强化所学知识，设计完成声光报显示电路，熟练掌握protel 99的操作流程与PCB设计和开发流程，能搞应用它完成一些原理图的绘制。

二、实验材料：电脑一台，protel 99软件，给出的声光报设计要求。

三、实验内容：电路原理图绘制1、绘制元件DS80C310-MCL（封装DIP40 PCBFOOTPRINTS中）2、利用自下而上的方法绘制原理图3、进行ERC检查4、产生网络表PCB版图绘制1、电路板物理边界为3000mil×2000mil，单面板2、电气边界距物理边界1mm3、布局合理4、布线设置：a)信号线宽0.5mmb)电源线宽1mmc)地线宽1mmd)针脚式元件的焊盘设置为2mme)对所有焊盘添加泪滴5、填加SIP2接插元件分别为VCC、GND并接入电路6、给VCC和GND焊盘添加标注文字7、在四个角加安装孔生成元件清单报表(spreadsheet)并打印四、实训步骤：（一）、电路原理图绘制：1、绘制元件DS80C310-MCL（封装DIP40 PCBFOOTPRINTS中）绘图流程：A. 打开proteal 99 文件（file）new design database 新建设计OKB file 文件new documents schematic document OKC 重命名：sheet1.sch 重命名为DS80C310-MCLD 绘图：利用绘图工具条绘图，设计引脚属性绘制元件DS80C310-MCL2、利用自下而上的方法绘制原理图同理：绘制其余几个电路图，电路图最终图形如下晶振电路复位电路控制电路声控电路显示电路四个电路连接成的主电路总电路主电路图的设计流程：Ａfile 文件new documents schematic document OKＢ重命名：sheet1.sch 重命名为声光报警电路．prj3、进行ERC检查：Tools ERC电气检测（查看电是存在问题）4、产生网络表：design设计greate netlist 创建网络表（二）PCB版图绘制5、电路板物理边界为3000mil×2000mil，单面板6、电气边界距物理边界1mmＰＣＢ板的设计流程：使用向导生成电路板Ａ．执行file/new 命令，在探出的对话框中选择Wizards 选项卡Ｂ．选择Print Circuit Board Wizard （印制电路板向导）图标，单击ＯＫ按钮。

protel99se教程Protel 99SE是一款强大的电子设计自动化（EDA）软件工具，用于电路板设计和布局。

本教程将指导您如何使用Protel99SE进行基本的电路板设计和布局活动。

第一步：创建新项目1. 打开Protel 99SE软件。

2. 单击“文件”菜单，然后选择“新建”。

3. 在弹出的对话框中，选择“新项目”，然后单击“确定”。

4. 输入项目名称和文件夹路径，然后单击“确定”。

第二步：绘制电路原理图1. 单击“项目”菜单，选择“新建文档”。

2. 在弹出的对话框中，选择“电路原理图”，然后单击“确定”。

3. 在绘图区域中，使用绘图工具绘制电路原理图。

您可以使用线条工具、电子元件库等进行绘制。

第三步：设计电路板布局1. 单击“项目”菜单，选择“新建文档”。

2. 在弹出的对话框中，选择“电路板布局”，然后单击“确定”。

3. 在布局编辑器中，可以放置和布线电子元件，设置引脚等等。

4. 使用布局工具放置电子元件并进行布线。

第四步：进行电路仿真和验证1. 单击“项目”菜单，选择“新建文档”。

2. 在弹出的对话框中，选择“模拟”，然后单击“确定”。

3. 在仿真工作区中，可以设置仿真参数和仿真模型，运行仿真并查看结果。

第五步：生成Gerber文件1. 单击“文件”菜单，选择“发布”。

2. 在弹出的对话框中，选择“Gerber文件”，然后单击“确定”。

3. 设置Gerber文件生成的选项，并选择生成的文件夹路径，然后单击“确定”。

通过以上步骤，您可以使用Protel 99SE进行基本的电路板设计和布局。

请注意避免使用重复的标题文字来保持文档整洁和清晰。

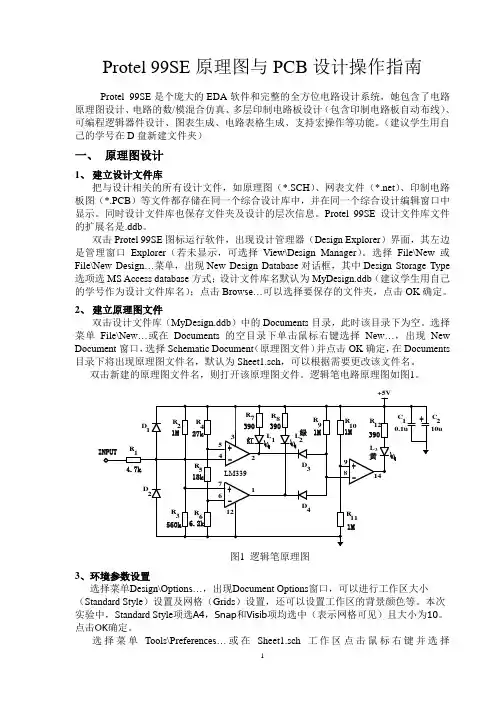

Protel 99SE原理图与PCB设计操作指南Protel 99SE是个庞大的EDA软件和完整的全方位电路设计系统，她包含了电路原理图设计、电路的数/模混合仿真、多层印制电路板设计（包含印制电路板自动布线）、可编程逻辑器件设计、图表生成、电路表格生成、支持宏操作等功能。

（建议学生用自己的学号在D盘新建文件夹）一、原理图设计1、建立设计文件库把与设计相关的所有设计文件，如原理图（*.SCH）、网表文件（*.net）、印制电路板图（*.PCB）等文件都存储在同一个综合设计库中，并在同一个综合设计编辑窗口中显示。

同时设计文件库也保存文件夹及设计的层次信息。

Protel 99SE设计文件库文件的扩展名是.ddb。

双击Protel 99SE图标运行软件，出现设计管理器（Design Explorer）界面，其左边是管理窗口Explorer（若未显示，可选择View\Design Manager）。

选择File\New或File\New Design…菜单，出现New Design Database对话框，其中Design Storage Type 选项选MS Access database方式；设计文件库名默认为MyDesign.ddb（建议学生用自己的学号作为设计文件库名）；点击B rowse…可以选择要保存的文件夹，点击OK确定。

2、建立原理图文件双击设计文件库（MyDesign.ddb）中的Documents目录，此时该目录下为空。

选择菜单File\New…或在Documents的空目录下单击鼠标右键选择N ew…，出现New Document窗口，选择Schematic Document（原理图文件）并点击OK确定，在Documents 目录下将出现原理图文件名，默认为Sheet1.sch，可以根据需要更改该文件名。

双击新建的原理图文件名，则打开该原理图文件。

逻辑笔电路原理图如图1。

C210u图1 逻辑笔原理图3、环境参数设置选择菜单Design\Options…，出现Document Options窗口，可以进行工作区大小（Standard Style）设置及网格（Grids）设置，还可以设置工作区的背景颜色等。

一步一步教你用Protel99SE画电路图2010-02-21 08:08:56 阅读262 评论0 字号：大中小Protel99SE已安装在中文WindowsXP下，可以正常运行。

电路板制板厂家,关于PCB的参数的一般设置:用Protel 99SE画图.Via 常规：外径，孔径；最小极限：外径，孔径。

元件焊盘常规：外径，孔径；最小极限：外径，孔径。

信号线宽常规：线宽10mil，最小8mil。

电源线常规：50mil - 60mil。

边到边安全间隔10mil。

元件标号常规字高到, 线宽10mil。

敷铜Rule/Clearance=50mil, Polygone: length=3mil, Grid Size=20mil, Track width=25mil, Net=GND.一、Protel99SE之一些在各种图编辑中的共同使用要点在Protel99SE中,在使用鼠标右键功能时,必须非常快速地在鼠标右键Click，才能弹出右键菜单。

稍慢一些菜单就弹不出来，这与一般软件不同，要特别注意。

在Protel99SE中,为方便使用自定义画图HotKeys和工具条及菜单, 可在原理图编辑界面下分别定义SDC_SchHotKeys,SDC_SchToolbars,SDC_SchMenus,而在原理图库文件编辑中可通过在Customize中的Menu功能中直接Import前面在原理图编辑中定义的SDC_SchHotKeys,SDC_SchToolbars,SDC_SchMenus.同样, 在PCB编辑界面下分别定义SDC_PcbHotKeys,SDC_PcbToolbars,SDC_PcbMenus, 而在原理图库文件编辑中可通过在Customize中的Menu功能中直接Import前面在PCB图编辑中定义的SDC_PcbHotKeys,SDC_PcbToolbars,SDC_PcbMenus.二、Protel99SE之原理图SCH制作使用要点□ 从原理图生成元件清单时,可以在Protel格式的BOM文件中调整各列宽度,一般以各列标题或各列内容中最宽的为准。

《计算机辅助电路设计》实验指导书实验一：熟悉PROTEL99原理图设计环境一、实验目的及要求：1.掌握建立设计数据库、进入原理图编辑器的方法；2.熟悉设置原理图设计环境的方法；3.熟悉原理图管理器、元件库管理器的功能。

二、实验内容：1.启动Protel 99,在D盘新建一个文件夹,用自己的班级和学号命名,并在文件夹中建立一个名为MyDesign1.ddb数据库。

2.在内容1的基础上,建立名为Firstsch的原理图,并进入原理图设计窗口。

3.熟悉设计管理器、元件库管理器的功能。

4.设置原理图设计环境。

三、实验步骤：（一）安装与启动Protel 99SE运行Protel99 SE光盘上的setup.exe,根据提示安装，系列号：Y7ZP-5QQG-ZWSF-K858；桌面快捷方式或开始菜单\程序\Protel 99\Protel 99SE启动程序。

（二）新建数据库文件1．最小化Protel 99SE程；2．在D盘建立一个文件夹，用自己的班级和学号命；3．执行菜单命令：File/New；4．在Location（位置）页面的Database File Name栏输入“MyDesign1.ddb”；5．点击Location（位置）页面的Browse更改存盘路径为”D 盘建立的文件夹”；6.可以在Password页面输入密码，也可以不输入；7.点击“OK”，创建“MyDesign1.ddb”设计数据库文件，并将其存入到“D 盘建立的文件夹”；8.观察工作区左边的设计管理器“Explorer”,在树形目录结构中列出了“MyDesign1. ddb”设计数据库文件；9.点击设计管理器“Explorer”中“MyDesign1.ddb”设计数据库文件左边的“+”，可以看到“MyDesign1.ddb”文件包含三个默认的文件夹，与工作区中的三个文件夹对应。

(三)新建原理图文件并进入原理图编辑器1．执行菜单命令：File/New（新建文件），就出现了新建（各种）文件的对话框；2．在对话框中选“Schematic document”,单击”OK“，建立原理图文件，默认名称为”sheet1“，此时“sheet1”为绿色选中状态；3．在名称“sheet1”为绿色选中状态时，更改原理图文件名称为”Firstsch”,或正常情况下单击文件名称，过一秒钟“sheet1”为绿色选中状态，更改原理图文件名称为”Firstsch”；4.双击“Firstsch”图标，进入原理图编辑器；5.点击工作区顶端的窗口标签，可以完成不同窗口间的切换，在窗口标签上单击鼠标右键，选择第一项，可以关闭窗口；（四）原理图设计环境设置1.显示状态栏Protel99SE默认的绘图环境状态栏应该是存在的，如果没有，执行菜单命令：View视图/Status Bar状态栏。

用Prot‎e l99 SE绘制P‎CB板图步‎骤1、绘制原理图‎x x.sch2、元件编号：点菜单—Tools‎工具—Annot‎a te…注释，选中Re-Annot‎a te Metho‎d排列方式‎中的4 Acros‎s then down，再点OK。

3、电路规则检‎查：返回到原理‎图，点菜单—Tools‎工具—ERC电气‎规则检查，如果电路中‎存在电气错‎误就会给出‎报告并在原‎理图上显示‎出来，修改原理图‎中的错误，直至无错误‎则进行下一‎步。

4、创建网络表‎：返回到原理‎图，点菜单—Desig‎n设计—Creat‎e Netli‎s t…创建网络表‎，点OK。

5、新建PCB‎文件：返回该设计‎的文件夹D‎o cume‎n ts，点菜单Fi‎l e文件—New…新建文件，选中第3个‎图标 PCB Decum‎e nt，点OK，输入新建的‎P C B文件‎名—xx.pcb。

6、装载封装元‎件库：打开新建的‎P C B文件‎，点击左侧“Brows‎e PCB”标签，在Brow‎s e窗口的‎下拉菜单中‎选择Lib‎r arie‎s，点击下面的‎A d d/Remov‎e按纽，找到PCB‎封装元件库‎并选中，双击所选元‎件库文件或‎点A dd按‎纽，点OK。

7、装载网络表‎：单击菜单—Desig‎n设计—Netli‎s t…网络表，单击对话框‎中的Bro‎w se…按纽，点开Doc‎u ment‎s文件夹，选中刚建立‎的网络表文‎件，单击OK，若有错误就‎会在Err‎o r一列中‎显示出来，关闭对话框‎，回到原理图‎修改错误，重新做第4‎、7两步，直至无错通‎过。

8、放置封装元‎件：上一步若无‎错误，则按Exe‎c ute按‎钮，将所有的元‎件封装放入‎P C B窗口‎中。

点击全局按‎钮，就会看到所‎有元件放入‎P C B窗口‎中了。

9、设置PCB‎板参数：在PCB文‎件上，点鼠标右键‎，选择菜单O‎p tion‎s选项中的‎L a yer‎s层，在第一个V‎i sibl‎e前打勾，再将第2个‎V i sib‎l e (网格2)改成400‎m il，—OK。

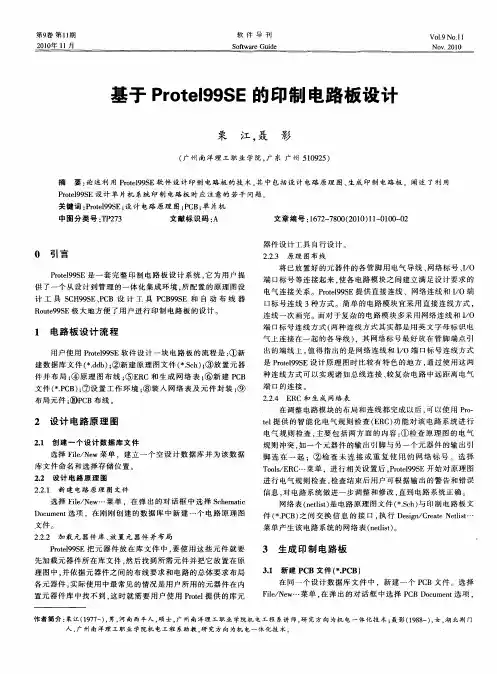

protel 99 se原理图设计步骤1.1 protel 99 se电路板设计步骤一般而言，设计电路板最基本的过程可以分为三大步骤。

1.电路原理图的设计电路原理图的设计主要是protel 99 se的原理图设计系统（Advanced Schematic）来绘制一张电路原理图。

在这一过程中，要充分利用protel 99 se所提供的各种原理图绘图工具、各种编辑功能，来实现我们的目的，即得到一张正确、精美的电路原理图。

2.产生网络表网络表是电路原理图设计（SCH）与印制电路板设计（PCB）之间的一座桥梁，它是电路板自动的灵魂。

网络表可以从电路原理图中获得，也可从印制电路板中提取出来。

3.印制电路板的设计印制电路板的设计主要是针对protel 99 se的另外一个重要的部分PCB而言的，在这个过程中，我们借助protel99 se提供的强大功能实现电路板的版面设计，完成高难度的等工作。

1.2 绘制简单电路图1.2.1 原理图设计过程原理图的设计可按下面过程来完成。

1.设计图纸大小首先要构思好零件图，设计好图纸大小。

图纸大小是根据电路图的规模和复杂程度而定的，设置合适的图纸大小是设计好原理图的第一步。

2.设置protel 99 se/Schematic设计环境包括设置格点大小和类型，光标类型等等，大多数参数也可以使用系统默认值。

3.旋转零件用户根据电路图的需要，将零件从零件库里取出放置到图纸上，并对放置零件的序号、零件封装进行定义和设定等工作。

4.原理图布线利用protel 99 se/Schematic提供的各种工具，将图纸上的元件用具有电气意义的导线、符号连接起来，构成一个完整的原理图。

5.调整线路将初步绘制好的电路图作进一步的调整和修改，使得原理图更加美观。

6.报表输出通过protel 99 se/Schematic提供的各种报表工具生成各种报表，其中最重要的报表是网络表，通过网络表为后续的电路板设计作准备。
