TD基站考试试题(含答案)

  • 格式：doc
  • 大小：171.00 KB
  • 文档页数：6

TD-SCDMA基站考试试题建议在60分钟内完成考试一、填空题（每空2分，共30分）1、TD-SCDMA的关键技术有（举例说明5个即可）：时分双工方式（TDD）、联合检测（JointDetection）、智能天线（Smart Antenna）、上行同步（Uplink Synchronous）、接力切换（Baton Handover）、软件无线电（Soft Radio ）、功率控制（Power Control）、动态信道分配（Dynamic Channel Allocation）。

2、TD-SCDMA的载波间隔为，码片速率为，帧长为，检测方式为，编码方式为、。

3、TD-SCDMA目前使用的频段是2010-2025 MHz ，可以分为9 个频点。

4、小区搜索第一步是__小区初搜_，第二步是基本midamble码和扰码识别__，第三步是__系统消息识别_____。

二、单项选择题（每题3分，共21分）1、TBBP530支持的电源输入方式是（B ）A．-24V B.-48V C.110V D.220V2、13、TBBP530的前面板共有（B ）个槽位A. 10B. 11C.12D.143、TBBP530种一块MPT提供（C ）路E1接口A．1 B.2 C.4 D.84、天馈线测试中，我们使用什么仪表测试天馈系统的驻波比：（C ）A.万用表B.水平尺C.sitemasterD.坡度仪5、制作E1接头时，除过万用表、斜口钳、美工刀、同轴线缆压接钳外，下面那个工具是必需的：（ D ）A.扳手B.快割切线器C.尖嘴钳D.电烙铁6、下面那个不属于射频远端处理模块：（C ）A．TRRU261 B. TRRU266 C. TBBP530 D. TRRU2687、BBI是基带接口处理板，除了实现BBP的功能外还提供（D ）供连接DRRUA．8个E1接口 B. 4个E1接口 C.1个光口 D. 3个光口三、多项选择题（每题3分，共12分）1、目前TD-SCDMA系统支持的天线类型有：（ ABCD ）A.8PATH圆面天线B. 4PATH圆面天线C. 6PATH平面天线D. 8PATH平面天线2、一个TBBP530基站支持的站型配置有：（ABC ）A. S1/1/1B. S3/3/3C. S6/6/6D. S12/12/123、TBBP530面板上的接口有：（ABE ）A.CPRIB.E1/T1C.EIaD.EIbE. GPS4、以下说法正确的是（ ACD ）A、TRRU261支持单载波最大输出功率12wB、TRRU261支持单载波最大输出功率5wC、TRRU266支持单载波最大输出功率5wD、TRRU268支持单载波最大输出功率5w四、问答题1、请给出S3/3/3的基站典型配置表以及线缆连接图（12分）。

2、请简述基站出现“NodeB退服”告警排查过程以及导致退服可能原因（12分）？1、查询历史告警，排查是否存在其它相关告警，比如市电等；2、检查数据配置；3、检查传输；4、环回测试；可能原因：1、市电告警；2、传输中断；3、数据配置错误；4、NodeB基站故障；3、请简要文字说明开通NodeB脚本制作流程（13分）步骤 1 打开NodeB初始配置工具。

步骤 2 创建一份NodeB脚本文件。

步骤 3 增加NodeB 传输数据（初始）。

步骤 4 配置NodeB设备数据。

步骤 5 配置小区数据（初始）。

步骤 6 保存NodeB初始配置脚本文件。

以下为配置脚本实例：一份完整的初始配置脚本一般由三部分数据组成，包括：传输数据脚本、设备数据脚本和小区数据脚本。

增加物理层数据●添加IMA组ADD IMAGRP: CN=0, SRN=0, SN=7, IMAGRPN=0, VER=V11, FRMLEN=D128, MINLNK=1, DELAY=25, SCRAM=ENABLE, TS16=DISABLE;●增加IMA链路。

在0号框7号槽MPT单板上增加两条IMA链路，包括链路号为0、1的两条IMA 链路。

ADD IMALNK: CN=0, SRN=0, SN=7, IMALNKN=0, IMAGRPN=0;ADD IMALNK: CN=0, SRN=0, SN=7, IMALNKN=1, IMAGRPN=0;增加Iub接口控制面数据●用于承载NCP的SAAL链路。

ADD SAALLNK: SAALNO=0, CN=0, SRN=0, SN=7, JNVCG=NOT, PT=IMA, PN=0, VPI=6, VCI=32,ST=CBR, PCR=127, CCTM=1000, POLL=750, IDLE=15000, NRTM=15100, KATM=2000, MAXCC=4, MAXPD=25, MAXLE=67;●用于承载CCP的SAAL链路。

ADD SAALLNK: SAALNO=4, CN=0, SRN=0, SN=7, JNVCG=NOT, PT=IMA, PN=0, VPI=6, VCI=34,ST=CBR, PCR=127, CCTM=1000, POLL=750, IDLE=15000, NRTM=15100, KATM=2000, MAXCC=4, MAXPD=25, MAXLE=67;●用于承载ALCAP的SAAL链路。

ADD SAALLNK: SAALNO=5, CN=0, SRN=0, SN=7, JNVCG=NOT, PT=IMA, PN=0, VPI=6, VCI=35,ST=CBR, PCR=127, CCTM=1000, POLL=750, IDLE=15000, NRTM=15100, KATM=2000, MAXCC=4, MAXPD=25, MAXLE=67;增加Iub端口数据●增加NCP数据。

ADD IUBCP: CPPT=NCP, FLAG=MASTER, CPPN=0, BEAR=ATM, LN=0;●增加CCP数据ADD IUBCP: CPPT=CCP, FLAG=MASTER, CPPN=0, BEAR=ATM, LN=3;增加Iub接口用户面数据●增加Iub接口AAL2节点数据即ALCAP数据。

NodeB ATM地址为：“3900000000000000000000000000000000000000”ADD AAL2NODE: LN=5, ADDR="3900000000000000000000000000000000000000";●增加到达RNC的AAL2 path。

ADD AAL2PATH: PATHID=1, CN=0, SRN=0, SN=7, JNVCG=NOT, PT=IMA, PN=0, VPI=6, VCI=37,ST=CBR, PCR=800, MBS=1000, RCR=800, CDVT=10240, TCSW=OFF, CTTH=100, CCTTH=50;●增加到达RNC和OMC的IPOA维护通道ADD OMCH: FLAG=MASTER, LOCALIP="172.168.0.4", LOCALMASK="255.255.255.0",PEERIP="172.168.0.5", PEERMASK="255.255.255.0", BEAR=ATM, JNVCG=NOT, PT=IMA, PN=0, VPI=6, VCI=38, ST=CBR,PCR=127,CN=0,SRN=0,SN=7;NodeB设备数据脚本包括：BBI/BBP单板信息、天线信息和RRU模块信息。

●增加GPS信息。

GPS在0号框，7号槽位置。

ADD GPS: CN=0, SRN=0, SN=7, DELAY=150;●增加基带处理单板信息。

BBI在0号框，3号槽位置。

ADD BRD: CN=0, SRN=0, SN=S3, TYPE=BBI;●增加天线信息。

天线在76框，0号槽位置，天线类型为室内覆盖天线，天线厂家为ANDREW。

ADD ANTENNA: CN=0, SRN=76, SN=0, ANTORI=0, ANTTYP=INDOORCOV, ANTVEND=ANDREW, HEIGHT=0, BSELEVATION=0, LATDRCT=N, LATDEGREE=0, LATMINUTE=0, LATSECOND=0, LONGDRCT=E, LONGDEGREE=0, LONGMINUTE=0, LONGSECOND=0;●增加RRU模块信息。

RRU261在16号框，0号槽位置，引用76号框天线，关联3号槽位电路号为40的光口。

ADD RRU: CN=0, SRN=16, SN=0, RELANTENNACN=0, RELANTENNASRN=76,RELANTENNASLOT=0, BBCP=1, CARRTOBELEFT=PRIMARY, CADLVL=255, CFRONOFF=TURNON, GADJUSTP=1, RELPORT1_CN=0, RELPORT1_SRN=0, RELPORT1_SLOT=3, RELPORT1_SUBSLOT=0,RELPORT1_CIRCUIT=40, SMTXPWSWI=OFF, VSWRTSHD=0, TYPRRU=RRU261, POSH=0, POSV=0, POSFLR=0;描述一份NodeB小区数据脚本。

NodeB小区数据脚本包括：本地小区基本信息和载波信息。

●增加本地小区基本信息。

ADD LOCELL: LOCALCELLEID=0, LOCALCELLID=0, RELRRU1NUM=16, RELPATH1NUM=1;●增加载波信息。

ADD CARRIERRES: LOCALCELLEID=0, CARRIERRESID=0, DUALANTALGTHRES=0, MCJCHESW=SC, RELDSP_CN=0, RELDSP_SRN=0, RELDSP_SLOT=3, RELDSP_SUBSLOT=0, RELDSP_CIRCUIT=20;。

合集下载

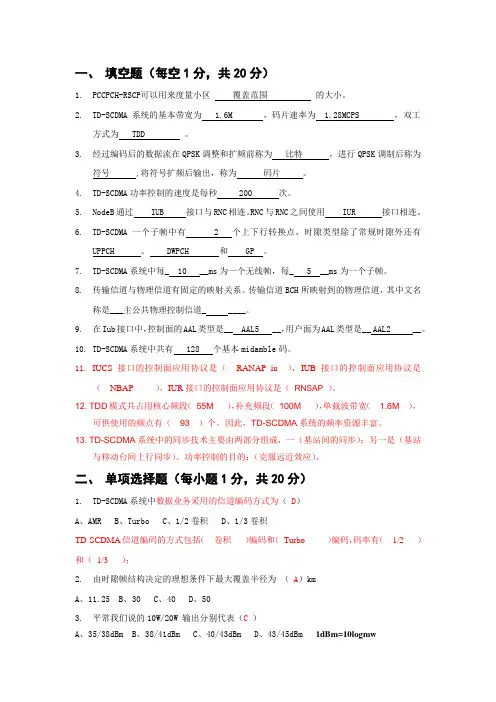

TD试题(含答案)

TD试题(含答案)

一、填空题（每空1分，共20分）1.PCCPCH-RSCP可以用来度量小区覆盖范围的大小。

2.TD-SCDMA 系统的基本带宽为 1.6M ，码片速率为 1.28MCPS ，双工方式为 TDD 。

3.经过编码后的数据流在QPSK调整和扩频前称为比特，进行QPSK调制后称为符号 ,将符号扩频后输出，称为码片。

4.TD-SCDMA功率控制的速度是每秒 200 次。

5.NodeB通过 IUB 接口与RNC相连。

RNC与RNC之间使用 IUR 接口相连。

6.TD-SCDMA一个子帧中有 2 个上下行转换点，时隙类型除了常规时隙外还有UPPCH 、 DWPCH 和 GP 。

7.TD-SCDMA系统中每_ 10 __ms为一个无线帧，每_ 5 __ms为一个子帧。

8.传输信道与物理信道有固定的映射关系。

传输信道BCH所映射到的物理信道，其中文名称是___主公共物理控制信道_ ____。

9.在Iub接口中，控制面的AAL类型是__ AAL5 __，用户面为AAL类型是__ AAL2 __。

10.TD-SCDMA系统中共有 128 个基本midamble码。

11.IUCS接口的控制面应用协议是（RANAP iu ），IUB接口的控制面应用协议是（NBAP ），IUR接口的控制面应用协议是（RNSAP）。

12. TDD模式共占用核心频段（55M ），补充频段（100M ），单载波带宽（ 1.6M ），可供使用的频点有（93 ）个。

因此，TD-SCDMA系统的频率资源丰富。

13. TD-SCDMA系统中的同步技术主要由两部分组成，一（基站间的同步）；另一是（基站与移动台间上行同步）。

功率控制的目的：（克服远近效应）。

二、单项选择题（每小题1分，共20分）1.TD-SCDMA系统中数据业务采用的信道编码方式为（ D）A、AMRB、TurboC、1/2卷积D、1/3卷积TD-SCDMA信道编码的方式包括（卷积）编码和（Turbo ）编码，码率有（1/2 ）和（1/3 ）；2.由时隙帧结构决定的理想条件下最大覆盖半径为（ A）kmA、11.25B、30C、40D、503.平常我们说的10W/20W 输出分别代表（C ）A、35/38dBmB、38/41dBmC、40/43dBmD、43/45dBm 1dBm=10logmw4.N频点小区（N＝3）最多可以容纳（A ）个语音用户A、71B、72C、73D、745.TD-SCDMA系统扰码长度（ D ）A、256chipsB、128chipsC、32chipsD、16chips6.TD-SCDMA系统中SYNC_DL码有（C）个A、128B、64C、32D、167.TD-SCDMA系统中SYNC_UL码共有（ A）个A、256B、128C、64D、328.TD-SCDMA系统中扰码分为（B ）组A、128B、32C、16D、89.TD-SCDMA系统中扰码个数（A ）A、128B、256C、32D、1610.在TD-SCDMA系统里面，下面关于硬切换说法正确的是（B ）A、硬切换有预同步的过程B、硬切换是激活时间到，上下行一起转移到目标小区C、硬切换有一段时间上行在目标小区，下行在原小区D、以上说法都是错误的11.主公共控制物理信道P-CCPCH用于发送系统消息，固定配置在TS0时隙哪两个码道上（A ）A、cch16，0 cch16，1B、cch16，7 cch16，8C、cch16，14，cch16，15D、cch16，3 cch16，412.TD-SCDMA R4版本里面无线信号采用的调整方式（B ）A、2PSKB、QPSKC、8PSKD、16QAM13.训练序列的作用有( C )。

TD常见考题(附答案)

TD常见考题(附答案)

（一）TD-SCDMA大体原理1简述TD与其它3G制式的技术比较。

答案：①TD双工方式为时分双工（TDD），而WCDMA和cdma2000都是频分双工（FDD）；②WCDMA与cdma2000都是频分多址（FDMA）和码分多址（CDMA），而TD不仅利用了前两种多址方式，还利用了时分多址（TDMA）和智能天线（SCDMA）；③WCDMA载波带宽为5MHz，cdma2000载波带宽为1.25MHz，TD载波带宽为1.6MHz；④WCDMA码片速度为3.8Mcps，cdma2000码片速度为1.2288Mcps，TD码片速度为1.28Mcps；⑤WCDMA的同步方式为异步，而TD与cdma2000都为同步；⑥WCDMA和cdma2000同意检测是相干解调，而TD利用的是联合监测。

2 简述3G频率划分，和目前移动TD所用的频段。

答案：3G频率划分如下三种：①要紧工作频：频分双工方式（FDD）：1920~1980MHz/2110~2170 MHz时分双工方式（TDD）：1880~1920 MHz/2020~2025 MHz②补充工作频率：频分双工方式（FDD）：1755~1785 MHz/1850~1880 MHz时分多址方式（TDD）：2300~2400 MHz③卫星移动通信系统工作频段：1980~2020 MHz/2170~2200 MHz3 明白得TD的双工和多址技术的特点。

答案：TD利用的是时分双工（TDD）：该技术以不同时隙区分上行和下行其优势是：在上下行业务不对称时能够给上下行灵活分派不同数量的时隙，频谱效率高；上行和下行利用相同频率载频，便于引入智能天线、联合检测等新技术缺点是：实现较复杂，需要GPS同步，和CDMA技术一路利历时，上下行之间的干扰操纵难度较大。

多址技术的特点：①频分多址（FDMA）：即通过频率上的划分来区分不同的用户，实现起来比较简单，但由于频率资源有限，因此系统容量受限。

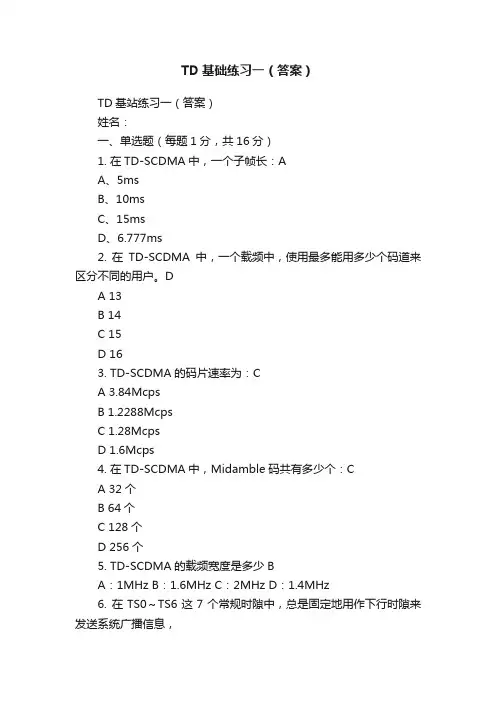

TD基础练习一（答案）

TD基础练习一（答案）

TD基础练习一（答案）TD基站练习一（答案）姓名：一、单选题（每题1分，共16分）1. 在TD-SCDMA中，一个子帧长：AA、5msB、10msC、15msD、6.777ms2. 在TD-SCDMA中，一个载频中，使用最多能用多少个码道来区分不同的用户。

DA 13B 14C 15D 163. TD-SCDMA的码片速率为：CA 3.84McpsB 1.2288McpsC 1.28McpsD 1.6Mcps4. 在TD-SCDMA中，Midamble码共有多少个：CA 32个B 64个C 128个D 256个5. TD-SCDMA的载频宽度是多少BA：1MHz B：1.6MHz C：2MHz D：1.4MHz6. 在TS0～TS6这7个常规时隙中，总是固定地用作下行时隙来发送系统广播信息，而总是固定地用作上行时隙。

AA：TS0，TS1 B：TS1，TS3 C：TS4，TS5 D：TS0，TS47. TD-SCDMA的上下行扩频因子是多少AA：1，2，4，6，8，16 B：1，3，4，6，8，10C：2，4，6，8，10，12 D：4，5，7，8，9，118. 由时隙帧结构决定的理想条件下最大覆盖半径为 A kmA. 11.25B. 22.5C. 30D. 41.259. 目前混合业务容量估算采用的方法为_____D___A. 各种业务分别计算B. 等效爱尔兰法C. 后爱尔兰方法D. 坎贝尔公式算法10. TD-SCDMA系统中，一个专门分配给上行链路的常规时隙是（B ）。

A、TS0B、TS1C、TS2D、TS3E、TS411. TD-SCDMA系统中UPDWS采用的功率控制方式是：（A ）。

A、开环B、闭环C、内环D、外环12. TD-SCDMA中功率控制的速率是（B ）。

A、100HzB、200HzC、1000HzD、1500Hz13. 馈线走线原则描述不正确的是（C ）。

A、线缆尽量短B、走线方便C、可以与电源线一起走线D、注意不要影响建筑物美观14. 智能天线每隔（A ）进行一次波束的赋形。

TD习题(含答案)

TD习题(含答案)

一、填空题1.TD-SCDMA系统的物理信道采用四层结构，分别是系统帧、无线帧、子帧和时隙/码。

2.TD-SCDMA划分的无线频率中包含有F频段1880-1920MHz，有40 MHZ，A频段2010-2025MHz，有15 MHZ，E频段 2300-2400 MHz，有100MHZ。

3.TD-SCDMA系统关键技术有TDD 、智能天线、联合检测、接力切换、上行同步、功率控制、动态信道分配、软件无线电。

4.TD-SCDMA系统中采用的多址接入方式有FDMA、TDMA、CDMA和SDMA。

5.TD-SCDMA系统中采用的编码方式有卷积编码、turbo编码和不编码。

6.3Gpp规范中的规定的TD-SCDMA业务类型有会话类、背景类、交互类和流媒体。

7.TD -SCDMA 系统中，使用的下行OVSF码的扩频因子是1或16，使用的上行OVSF码的扩频因子是1、2、4、8、16。

8.经过编码后的数据流单位在QPSK调整和扩频前称为比特（bit），进行QPSK调制后称为符号（symbol）,将符号扩频后输出，称为码片（chip）。

9.UTRAN网络的通用接口模型分为两个层：无线网络层和传输网络层；其中Iu口的高层控制面协议为RANAP协议；ALCAP协议的主要作用是：Iub承载的建立。

10.不引入特殊手段的情况下，TD-SCDMA系统最远覆盖距离是11.25km，覆盖距离是由GP决定的。

11.TD-SCDMA双载波CS64K最大容量为11个用户, N频点小区（N＝3）最多可以容纳71个语音用户。

12.TD设备厂家的基站之间同步多是使用GPS时钟，TD中的同步有两种，一种是基站与基站之间的同步，另一种是基站与手机之间的同步。

13.TD-SCDMA调制技术中，16QAM调制速率最高。

14.TD-SCDMA子帧长度为5MS。

其帧结构中，有7个常规时隙，3个特殊时隙，常规时隙TS0总是固定为下行，常规时隙TS1总是固定为上行。
