收卷张力变频器控制原理

收放卷工艺要求恒张力控制。

张力的给定通过张力控制器。

张力控制器控制的原理是通过检测收卷的线速度计算卷径，负载转距=F*D/2（F为设定张力，D为当前卷径），因此当设定了张力的大小，因为当前卷径通过计算已得知，所以负载转矩就可以算出来了。

张力控制器能够输出标准的0~10V的模拟量信号，对应异步电机的额定转矩。

所以我们用该模拟量信号接入变频器，选择转矩给定。

这样在整个收卷的动态过程中，能够保证张力的恒定。

在变频器转矩模式下，对速度进行限制。

在张力控制模式下，不论直流电机、交流电机还是伺服电机都要进行速度的限制，否则当电机产生的转距能够克服负载转矩而运行时，会产生转动加速度，而使转速不断的增加，最终升速到最高速，就是所谓的飞车。

如图2中所示，收放卷的速度是通过主轴B系列变频器的模拟量输出AFM而进行限定的。

也就是将主轴B系列的变频器上3-05（模拟信号输出选择）参数设定为03（频率指令输出）,如图3所示。

将该信号分别接到收放卷变频器的模拟量输入端口上，作为频率给定和上限频率的设定信号。

零速张力控制要求。

当收放卷以0Hz运行时，电机的输出轴上有一定的张力输出，且可调。

该要求主要是防止当收放卷运转当中停车，再启动时能够保证收放卷的盘头不会松掉。

在该控制系统中，可以通过调整张力控制器上的初始张力设定而达到要求。

2.3分条机恒张力原理设计1.恒张力控制的原理。

对于收放卷过程中恒张力控制的实质是需要知道负载在运行当中卷径的变化，因为卷径的变化，导致为了维持负载的运行，需要电机的输出转矩要跟随着卷径的变化而变化。

对与V系列变频器而言，因为能够做转矩控制，因此能够完成收卷恒张力的控制。

V系列变频器提供了三路模拟量输入端口，AUI、AVI、ACI。

这三路模拟量输入口能够定义为多种功能，因此，可以任选一路作为转矩给定，另外一路作为速度限制。

0~10V对应变频器输出0~电机额定转矩，这样通过调整0~10V的电压就能够完成恒张力的控制。

第二章 张力控制原理介绍 2．1 典型收卷张力控制示意图22．2 张力控制方案介绍对张力的控制有两个途径，一是可控制电机的输出转矩，二是控制电机转速，对应这两个途径，MD330设计了两种张力控制模式。

1、开环转矩控制模式开环是指没有张力反馈信号，变频器仅靠控制输出频率或转矩即可达到控制目的，与开环矢量或闭环矢量无关。

转矩控制模式是指变频器控制的是电机的转矩，而不是频率，输出频率是跟随材料的速度自动变化。

根据公式F=T/R（其中F为材料张力，T为收卷轴的扭矩，R为收卷的半径），可看出，如果能根据卷径的变化调整收卷轴的转矩，就可以控制材料上的张力，这就是开环转矩模式控制张力的根据，其可行性还有一个原因是材料上的张力只来源于收卷轴的转矩，收卷轴的转矩主要作用于材料上。

MD系列变频器在闭环矢量（有速度传感器矢量控制）下可以准确地控制电机输出转矩，使用这种控制模式，必须加装编码器（变频器要配PG卡）。

2、与开环转矩模式有关的功能模块：1）张力设定部分：用以设定张力，实际使用中张力的设定值应与所用材料、卷曲成型的要求等实际情况相对应，需由使用者设定。

张力锥度可以控制张力随卷径增加而递减，用于改善收卷成型的效果。

2）卷径计算部分：用于计算或获得卷径信息，如果用线速度计算卷径需用到线速度输入功能部分，如果用厚度累计计算卷径需用到厚度累计计算卷径相关参数功能部分。

3）转矩补偿部分：电机的输出转矩在加减速时有一部分要用来克服收（放）卷辊的转动惯量，变频器中关于惯量补偿部分可以通过适当的参数设置自动地根据加减速速率进行转矩补偿，使系统在加减速过程中仍获得稳定的张力。

摩3擦补偿可以克服系统阻力对张力产生的影响。

3、闭环速度控制模式闭环是指需要张力（位置）检测反馈信号构成闭环调节，速度控制模式是指变频器根据反馈信号调节输出频率，而达到控制目的，速度模式变频器可工作在无速度传感器矢量控制、有速度传感器矢量控制和V/F控制三种方式中的任何一种。

应用变频器中心卷绕功能精确控制张力文章链接：中国纺织服装机械网/news/Detail/9910.html纺织生产过程中的半成品或成品，如纱线、布匹需要卷绕在轴或辊上，例如：分批整经机将成片纱卷绕在经轴上；浆纱机和浆染联合机将成片浆过的纱卷绕在织轴上；卷染机和轧卷染色机将布卷绕在收放辊上。

这些设备在卷绕过程中都有一个共性问题，即需要恒张力控制，卷绕直径从最小直径到最大直径，要求纱和布的张力保持不变。

利用变频器或交流伺服的中心卷绕功能可以较好解决卷绕恒张力控制。

常见的卷绕方式有两种，即摩擦卷绕和中心卷绕。

摩擦卷绕的效果受摩擦辊的影响很大，如：分批整经机的经轴卷绕，传统的机构采用摩擦辊卷绕方式，由于摩擦传动易使纱线增加毛羽，影响产品质量，且不利于后道工序生产，特别是在升速和降速过程，影响会更大，也限制了整经机向高速发展。

所以新型的高速整经机多数采用中心卷绕方式。

浆纱机和染浆联合机的织轴卷绕，传统的机构采用机械式无级变速器（PIV）作为中心卷绕方式。

经过长期生产实践，PIV机械故障频繁，维修保养复杂，同时随着无梭织机的发展，要求织轴大卷装，PIV很难满足大卷装织轴恒张力卷绕的要求。

卷染机和轧卷染色机的织物卷绕，传统的卷绕机构较多采用直流电动机控制系统，作为中心卷绕方式，直流控制系统技术成熟，控制方便，能较好地满足生产要求。

但直流电动机有整流子和碳刷，需经常维护，特别在印染企业环境恶劣，直流电动机故障率高，企业不大欢迎。

自从变频器技术问世以来，人们考虑将变频调速技术应用到中心卷绕机构，可以发挥交流电动机固有的优点，结构简单、坚固耐用、经济可靠。

经过多年的实践证明，变频调速技术可以满足中心卷绕的要求，国内外的整经机、浆纱机、卷染机等同类设备已大量采用变频器中心卷绕技术。

在张力控制要求更高的场合，采用交流伺服中心卷绕技术。

经轴卷绕、织轴卷绕、布辊卷绕采用中心卷绕方式，当卷绕直径从小直径向大直径变化时（浆纱机织轴最小卷径为100mm，最大卷径为1000mm；卷染机卷布辊最小卷径为200mm，最大卷径为1500mm）为了使纱或布的表面张力保持不变，必须保证转速的变化与卷径成反比，转矩的变化与卷径成正比，若没有转矩补偿，随着卷径的增大，则纱或布的张力会逐渐减少。

10本文从应用的角度阐述了当前技术条件下，矢量变频技术在卷取传动中运用和设计的方法和思路。

有较强的实用性和理论指导性。

关键词：张力变频矢量转矩卷径引言：在工业生产的很多行业，都要进行精确的张力控制，保持张力的恒定，以提高产品的质量。

诸如造纸、印刷印染、包装、电线电缆、光纤电缆、纺织、皮革、金属箔加工、纤维、橡胶、冶金等行业都被广泛应用。

在变频技术还没有成熟以前，通常采用直流控制，以获得良好的控制性能。

随着变频技术的日趋成熟，出现了矢量控制变频器、张力控制专用变频器等一些高性能的变频器。

其控制性能已能和直流控制性能相媲美。

由于交流电动机的结构、性价比、使用、维护等很多方面都优于直流电动机，矢量变频控制正在这些行业被越来越广泛的应用，有取代直流控制的趋势。

张力控制的目的就是保持线材或带材上的张力恒定，矢量控制变频器可以通过两种途径达到目的：一、通过控制电机的转速来实现；另一种是通过控制电机输出转矩来实现。

速度模式下的张力闭环控制速度模式下的张力闭环控制是通过调节电机转速达到张力恒定的。

首先由带（线）的线速度和卷筒的卷径实时计算出同步匹配频率指令，然后通过张力检测装置反馈的张力信号与张力设定值构成PID闭环，调整变频器的频率指令。

同步匹配频率指令的公式如下：F=（V×p×i）/（π×D）其中：F 变频器同步匹配频率指令V 材料线速度p 电机极对数（变频器根据电机参数自动获得）i 机械传动比D 卷筒的卷径变频器的品牌不同、设计者的用法不同，获得以上各变量的途径也不同，特别是材料的线速度（V）和卷筒的卷径（D），计算方法多种多样，在此不一一列举。

这种控制模式下要求变频器的PID调节性能要好，同步匹配频率指令要准确，这样系统更容易稳定，否则系统就会震荡、不稳定。

这种模式多用在拉丝机的连拉和轧机的连轧传动控制中。

若采用转矩控制模式，当材料的机械性能出现波动，就会出现拉丝困难，轧机轧不动等不正常情况。

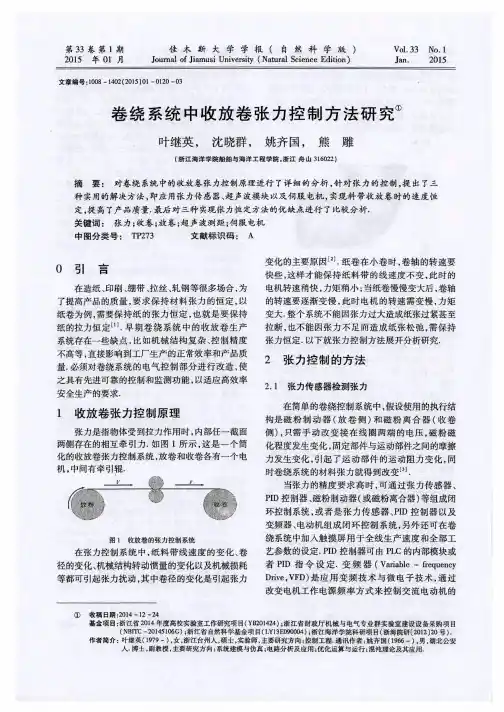

收卷张力控制摘要：一：力矩电机，力矩控制器。

力矩电机是一种具有软件机械特性，和宽调速范围的特种电机。

并且以恒转矩输出。

二：变频电机，利用矢量型变频器做变频电机的转矩控制，使变频电机处于恒转矩输出。

具有速度反馈的控制方式其转矩控制的精度更高。

三：利用压力传感器，或者位置传感器来检测传动负载的张力，作为反馈信号通过PID过程控制的计算，使放卷与收卷保持相对应的速度来达到传动负载恒张力的控制。

放卷与收卷均采用变频器转速控制或者变频器PID控制。

以上三种都是收卷张力控制，在实际生产中各有优缺点，现将这三种电气控制的方法进行阐述和比较。

关键词：力矩电机，变频矢量转矩控制，过程PID控制，张力传感器。

正文：在纺织，电线电缆，金属制品加工，造纸，橡胶等行业中通常需要将产品卷绕在卷筒（铁盘，木盘）上。

卷绕的直径从始至末由小变大，为保持传动负载（被卷绕产品）张力均衡（机线速度不变）就要求卷筒的转速越越小，卷绕力越卷越大,。

产品绕卷时卷筒的直径逐渐增大（负载转矩增大）。

在整个过程中保持被卷产品的张力不变十分重要，若张力过大会将产品（如线材，纸制品）拉细或者断裂亦或者产品厚度，直径等不均匀工艺要求达不到要求。

而张力过小则可造成卷绕松弛不能保证产品的收卷。

为了使产品在卷绕过程中张力保持不变，必须在产品卷绕到卷盘上的盘径增大时驱动卷盘的电机的输出力矩也要增大，同时保持卷绕的线速度不变，那么电机的转速也要逐步减小。

需要达到上述要求的控制，在实际应用中通常采用力矩电机控制，变频电机转矩控制，以及张力传感器的PID调速控制。

现将这三种控制方法在实际应用中的优缺点进行比较，并且分析这三种控制方式在使用过程中的注意点。

第一力矩电机：力矩电机是一种具有软机械特性和宽调速范围的特种电机。

这种电机的轴不是以恒功率输出动力而是以恒力矩输出动力,当负载增加时，电动机的转速能自动的随之降低，而输出力矩增加，保持与负载平衡。

力矩电机的堵转矩高，堵转电流小，能承受一定时间的堵转运行。

第二章 张力控制原理介绍 2．1 典型收卷张力控制示意图22．2 张力控制方案介绍对张力的控制有两个途径，一是可控制电机的输出转矩，二是控制电机转速，对应这两个途径，MD330设计了两种张力控制模式。

1、开环转矩控制模式开环是指没有张力反馈信号，变频器仅靠控制输出频率或转矩即可达到控制目的，与开环矢量或闭环矢量无关。

转矩控制模式是指变频器控制的是电机的转矩，而不是频率，输出频率是跟随材料的速度自动变化。

根据公式F=T/R（其中F为材料张力，T为收卷轴的扭矩，R为收卷的半径），可看出，如果能根据卷径的变化调整收卷轴的转矩，就可以控制材料上的张力，这就是开环转矩模式控制张力的根据，其可行性还有一个原因是材料上的张力只来源于收卷轴的转矩，收卷轴的转矩主要作用于材料上。

MD系列变频器在闭环矢量（有速度传感器矢量控制）下可以准确地控制电机输出转矩，使用这种控制模式，必须加装编码器（变频器要配PG卡）。

2、与开环转矩模式有关的功能模块：1）张力设定部分：用以设定张力，实际使用中张力的设定值应与所用材料、卷曲成型的要求等实际情况相对应，需由使用者设定。

张力锥度可以控制张力随卷径增加而递减，用于改善收卷成型的效果。

2）卷径计算部分：用于计算或获得卷径信息，如果用线速度计算卷径需用到线速度输入功能部分，如果用厚度累计计算卷径需用到厚度累计计算卷径相关参数功能部分。

3）转矩补偿部分：电机的输出转矩在加减速时有一部分要用来克服收（放）卷辊的转动惯量，变频器中关于惯量补偿部分可以通过适当的参数设置自动地根据加减速速率进行转矩补偿，使系统在加减速过程中仍获得稳定的张力。

摩3擦补偿可以克服系统阻力对张力产生的影响。

3、闭环速度控制模式闭环是指需要张力（位置）检测反馈信号构成闭环调节，速度控制模式是指变频器根据反馈信号调节输出频率，而达到控制目的，速度模式变频器可工作在无速度传感器矢量控制、有速度传感器矢量控制和V/F控制三种方式中的任何一种。

第二章 张力控制原理介绍 2．1 典型收卷张力控制示意图22．2 张力控制方案介绍对张力的控制有两个途径，一是可控制电机的输出转矩，二是控制电机转速，对应这两个途径，MD330设计了两种张力控制模式。

1、开环转矩控制模式开环是指没有张力反馈信号，变频器仅靠控制输出频率或转矩即可达到控制目的，与开环矢量或闭环矢量无关。

转矩控制模式是指变频器控制的是电机的转矩，而不是频率，输出频率是跟随材料的速度自动变化。

根据公式F=T/R（其中F为材料张力，T为收卷轴的扭矩，R为收卷的半径），可看出，如果能根据卷径的变化调整收卷轴的转矩，就可以控制材料上的张力，这就是开环转矩模式控制张力的根据，其可行性还有一个原因是材料上的张力只来源于收卷轴的转矩，收卷轴的转矩主要作用于材料上。

MD系列变频器在闭环矢量（有速度传感器矢量控制）下可以准确地控制电机输出转矩，使用这种控制模式，必须加装编码器（变频器要配PG卡）。

2、与开环转矩模式有关的功能模块：1）张力设定部分：用以设定张力，实际使用中张力的设定值应与所用材料、卷曲成型的要求等实际情况相对应，需由使用者设定。

张力锥度可以控制张力随卷径增加而递减，用于改善收卷成型的效果。

2）卷径计算部分：用于计算或获得卷径信息，如果用线速度计算卷径需用到线速度输入功能部分，如果用厚度累计计算卷径需用到厚度累计计算卷径相关参数功能部分。

3）转矩补偿部分：电机的输出转矩在加减速时有一部分要用来克服收（放）卷辊的转动惯量，变频器中关于惯量补偿部分可以通过适当的参数设置自动地根据加减速速率进行转矩补偿，使系统在加减速过程中仍获得稳定的张力。

摩3擦补偿可以克服系统阻力对张力产生的影响。

3、闭环速度控制模式闭环是指需要张力（位置）检测反馈信号构成闭环调节，速度控制模式是指变频器根据反馈信号调节输出频率，而达到控制目的，速度模式变频器可工作在无速度传感器矢量控制、有速度传感器矢量控制和V/F控制三种方式中的任何一种。

第二章张力控制原理介绍2．1 典型收卷张力控制示意图浮动辊F牵引辊收卷图2 带浮动辊张力反馈收卷F牵引辊图1 无张力反馈32．2 张力控制方案介绍对张力的控制有两个途径，一是可控制电机的输出转矩，二是控制电机转速，对应这两个途径，MD330 设计了两种张力控制模式。

1、开环转矩控制模式开环是指没有张力反馈信号，变频器仅靠控制输出频率或转矩即可达到控制目的，与开环矢量或闭环矢量无关。

转矩控制模式是指变频器控制的是电机的转矩，而不是频率，输出频率是跟随材料的速度自动变化。

根据公式F=T/R（其中F 为材料张力，T 为收卷轴的扭矩，R 为收卷的半径），可看出，如果能根据卷径的变化调整收卷轴的转矩，就可以控制材料上的张力，这就是开环转矩模式控制张力的根据，其可行性还有一个原因是材料上的张力只来源于收卷轴的转矩，收卷轴的转矩主要作用于材料上。

MD 系列变频器在闭环矢量（有速度传感器矢量控制）下可以准确地控制电机输出转矩，使用这种控制模式，必须加装编码器（变频器要配PG 卡）。

2、与开环转矩模式有关的功能模块：1）张力设定部分：用以设定张力，实际使用中张力的设定值应与所用材料、卷曲成型的要求等实际情况相对应，需由使用者设定。

张力锥度可以控制张力随卷径增加而递减，用于改善收卷成型的效果。

2）卷径计算部分：用于计算或获得卷径信息，如果用线速度计算卷径需用到线速度输入功能部分，如果用厚度累计计算卷径需用到厚度累计计算卷径相关参数功能部分。

3）转矩补偿部分：电机的输出转矩在加减速时有一部分要用来克服收（放）卷辊的转动惯量，变频器中关于惯量补偿部分可以通过适当的参数设置自动地根据加减速速率进行转矩补偿，使系统在加减速过程中仍获得稳定的张力。

摩4擦补偿可以克服系统阻力对张力产生的影响。

3、闭环速度控制模式闭环是指需要张力（位置）检测反馈信号构成闭环调节，速度控制模式是指变频器根据反馈信号调节输出频率，而达到控制目的，速度模式变频器可工作在无速度传感器矢量控制、有速度传感器矢量控制和V/F 控制三种方式中的任何一种。

张力控制器的原理
张力控制器是一种用来稳定传送带或缆绳上的张力的装置。

其原理基于力学和电控技术，通过实时监测和调节传送带或缆绳上的张力，以达到系统稳定运行的目的。

张力控制器通常包括传感器、控制器和执行器三个部分。

传感器用于检测传送带或缆绳上的张力，常见的传感器有压力传感器、应变传感器等。

控制器则接收传感器传来的信号，并根据设定的目标张力值对系统进行调节。

控制器中的算法可以根据实际需求进行设计，常见的控制算法有PID控制算法、模糊
控制算法等。

执行器根据控制器的指令，通过调节阀门、电机或液压缸等设备，对传送带或缆绳上的张力进行调节。

具体工作时，传感器会不断地监测传送带或缆绳上的张力，并将监测结果传输给控制器。

控制器会对实际张力与目标张力之间的差异进行计算，并根据设定的控制算法生成控制信号。

这些控制信号通过执行器作用于传送带或缆绳上的张力调节装置，以调整张力至目标值。

通过不断的反馈和调节，控制器可以实现对传送带或缆绳上的张力实时稳定的控制。

总而言之，张力控制器利用传感器不断监测传送带或缆绳上的张力，并通过控制器和执行器对系统进行控制和调节，以实现对张力的稳定控制。

放卷张力控制的原理
张力控制器控制的原理是通过检测绕组的线速度来计算绕组直径，负载转矩=F * D/2（F是设定的张力，D是当前的绕组直径），因此当张力控制器设定张力由于可以通过计算确定当前绕组的直径，因此可以计算出负载转矩。

张力控制器可以输出与异步电动机的额定转矩相对应的标准0?10V模拟信号。

因此，我们使用模拟信号连接到变频器并选择转矩给定。

这样，在动态缠绕过程中，张力可以保持恒定。

在变频器的转矩模式下，速度受到限制。

在张力控制模式下，无论是直流电动机，交流电动机还是伺服电动机，都必须限制转速，否则当电动机产生的转矩可以克服负载转矩并运行时，会产生旋转加速度，并持续不断地旋转。

增加速度，速度达到高速，所谓超速。

精心整理张力控制1.什么是张力控制：所谓的张力控制，通俗点讲就是要能控制电机输出多大的力，即输出多少牛顿。

反应到电机轴即能控制电机的输出转距。

2.3.2.真正的张力控制不同于靠前后两个动力点的速度差形成张力的系统，靠速度差来调节张力的实质是对张力的PID控制，要加张力传感器。

而且在大小卷启动、停止、加速、减速、停车时的调节不可能做到象真正的张力控制的效果，张力不是很稳定。

肯定会影响生产出产品的质量。

4.5.用变频器做恒张力控制的实质是死循环矢量控制，即加编码器反馈。

对收卷来说，收卷的卷经是由小到大变化的，为了保证恒张力，所以要求电机的输出转距要由小到大变化。

同时在不同的操作过程，要进行相应的转距补偿。

即小卷启动的瞬间，加速，减速，停车，大卷启动时，要在不同卷经时进行不同的转距补偿，这样就能使得收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。

6.7.二．张力控制变频收卷在纺织行业的应用及工艺要求8.9.1．传统收卷装置的弊端10.纺织机械如：浆纱机、浆染联合机、并轴机等设备都会有收卷的环节。

传统的收卷都是采用机械传动，因为机械的同轴传动对于机械的磨损是非常严重的，据了解，用于同轴传动部分的机械平均寿命基本上是一年左右。

而且经常要维护，维护的时候也是非常麻烦的,不仅浪费人力而且维护费用很高,给客户带来了很多的不便。

尤其是纺织设备基本上是开机后不允许中途停车的，如发生意外情况需要停车会造成很大的浪费。

在这种情况下，张力控制变频收卷开始逐渐取代传统的机械传动系统。

11.12.2．张力控制变频收卷的工艺要求13.*在收卷的整个过程中都保持恒定的张力。

张力的单位为：牛顿或公斤力。

14.*在启动小卷时，不能因为张力过大而断纱；大卷启动时不能松纱。

15.*在加速、减速、停止的状态下也不能有上述情况出现。

16.*要求将张力量化，即能设定张力的大小（力的单位），能显示实际卷径的大小。

17.18.3．张力控制变频收卷的优点19.*张力设定在人机上设定，人性化的操作,单位为力的单位:牛顿.20.*使用先进的控制算法:卷径的递归运算;空心卷径激活时张力的线性递加;21.张力锥度计算公式的应用;转矩补偿的动态调整等等.22.*卷径的实时计算，精确度非常高，保证收卷电机输出转矩的平滑性能好。

张力控制变频收卷的控制原理一.前言:用变频器做恒张力控制的实质是闭环矢量控制，即加编码器反馈。

对收卷来说，收卷的卷经是由小到大变化的，为了保证恒张力，所以要求电机的输出转距要由小到大变化。

同时在不同的操作过程，要进行相应的转距补偿。

即小卷启动的瞬间、加速、减速、停车，大卷启动时，要在不同卷经时进行不同的转距补偿，这样就能使得收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。

二．张力控制变频收卷在纺织行业的应用及工艺要求2.1传统收卷装置的弊端纺织机械如：浆纱机、浆染联合机、并轴机等设备都会有收卷的环节。

传统的收卷都是采用机械传动，因为机械的同轴传动对于机械的磨损是非常严重的，据了解，用于同轴传动部分的机械平均寿命基本上是一年左右。

而且经常要维护，维护的时候也是非常麻烦的,不仅浪费人力而且维护费用很高,给客户带来了很多的不便。

尤其是纺织设备基本上是开机后不允许中途停车的，如发生意外情况需要停车会造成很大的浪费。

在这种情况下，张力控制变频收卷开始逐渐取代传统的机械传动系统。

2.2张力控制变频收卷的工艺要求（1）在收卷的整个过程中都保持恒定的张力。

张力的单位为：牛顿或公斤力。

（2）在启动小卷时，不能因为张力过大而断纱；大卷启动时不能松纱。

（3）在加速、减速、停止的状态下也不能有上述情况出现。

（4）要求将张力量化，即能设定张力的大小（力的单位），能显示实际卷径的大小。

2.3张力控制变频收卷的优点（1）张力设定在人机上设定，人性化的操作，单位为力的单位：牛顿。

（2）使用先进的控制算法：卷径的递归运算；空心卷径激活时张力的线性递加；张力锥度计算公式的应用；转矩补偿的动态调整等等。

（3）卷径的实时计算，精确度非常高，保证收卷电机输出转矩的平滑性能好。

并且在计算卷径时加入了卷径的递归运算，在操作失误的时候，能自己纠正卷径到正确的数值。

（4）因为收卷装置的转动惯量是很大的，卷径由小变大时。

如果操作人员进行加速、减速、停车、再激活时很容易造成爆纱和松纱的现象，将直接导致纱的质量。

张力变频器的控制方式张力变频器有两种控制方式：开环转矩控制方式和闭环速度控制方式。

一、开环转矩控制方式：开环是指不需要张力反馈信号，变频器直接控制电机的输出转矩，输出频率跟随工材料的线速度自动变化。

如果加装脉冲编码器，可以更精确控制电机的输出转矩。

张力设定：直接设定张力值。

实际使用中的，由使用者根据所用材料、卷曲成型要求设定。

张力锥度设定：可以设定随卷径增加，电机输出转矩增大或减小，保证张力恒定或改善收卷成型效果。

卷径计算：根据现场使用情况，输入几个基本参数，自动计算卷径。

转矩补偿：电机的输出转矩，在加减速时，有一部分要用来克服收（放）卷辊的转动惯量，通过参数设置，根据加减速速率，自动补偿电机输出转矩，使系统在加减速过程仍然获得稳定的张力。

二、闭环速度控制方式：闭环是指需要张力或位置反馈信号，由内置复合PID调节器，构成闭环调节，控制电机转速，使张力反馈稳定在PID调节器的给定值上，达到张力恒定目的。

在这种模式下，张力设定无效，张力由张力摆杆或浮动辊的配重确定。

线速度输入：复合PID调节器的输入变量，卷径计算参数。

卷径计算：适时卷径自动计算，调节转速。

张力变频器的优点（1）收放卷张力调整简便，张力与同步控制均在变频器中完成，可靠性与稳定性大大提高；（2）采用矢量控制，动态响应快、控制精度高，加减速时张力恒定，避免出现套色错位；（3）张力变频器的使用寿命长，系统使用与维护十分简便。

（4）可通过变频的脉冲传送数据，可省掉在plc控制场合所需的模拟量模块，节省成本。

张力变频器的参数1、允许额定电压的+/-15%的波动范围，适应中国电网的现况；2、输入输出三相电压：220V、380V、660V、1140V；输出频率范围：0-400Hz可调；3、优化的SVPWM控制技术：输出电流波形平稳，抑制电流能力强，负载大范围波动时，仍能稳定运行；4、完美的静音控制，16KHz在线可调，保证扭距合理输出，同时有效降低电动机的噪音和发热；5、完善的电机保护，具有过载、过流、过压、欠压、短路等保护及软起、软停功能等；6、丰富可编程输入、输出端子，2路可编程模拟量输入端口，并可互相切换，结合丰富的软件逻辑功能，可满足不同行业的应用要求；7、通用型160KW以上内置直流电抗器，输入功率因素高，减少了大功率机器对电网的干扰；8、具备完善的软件、硬件保护功能。

张力控制专用变频器MD330用户手册（v er：060.13）第一章概述本手册需与《MD320 用户手册》配合使用。

本手册仅介绍与卷曲张力控制有关的部分，其他的基本功能请参考《MD320 用户手册》。

当张力控制模式选为无效时，变频器的功能与MD320 完全相同。

MD330 用于卷曲控制，可以自动计算卷径，在卷径变化时仍能够获得恒张力效果。

在没有卷径变化的场合实现恒转矩控制，建议使用MD320 变频器。

F0组中频选用张力控制模式后，变频器的输出频率和转矩由张力控制功能自动产生，率源的选择将不起作用。

第二章张力控制原理介绍一、典型收卷张力控制示意图F牵引辊收卷图 1 无张力反馈F牵引辊浮动辊收卷图 2 带浮动辊张力反馈二、张力控制方案介绍对张力的控制有两个途径，一是可控制电机的输出转矩，二是控制电机转速，对应这两个途径， MD330 设计了两种张力控制模式。

A、开环转矩控制模式开环是指没有张力反馈信号，变频器仅靠控制输出频率或转矩即可达到控制目的，与开环矢量或闭环矢量无关。

转矩控制模式是指变频器控制的是电机的转矩，而不是频率，输出频率是跟随材料的速度自动变化。

根据公式 F=T/R（其中 F 为材料张力， T 为收卷轴的扭矩， R 为收卷的半径），可看出，如果能根据卷径的变化调整收卷轴的转矩，就可以控制材料上的张力，这就是开环转矩模式控制张力的根据，其可行性还有一个原因是材料上的张力只来源于收卷轴的转矩，收卷轴的转矩主要作用于材料上。

MD 系列变频器在闭环矢量（有速度传感器矢量控制）下可以准确地控制电机输出转矩，使用这种控制模式，必须加装编码器（变频器要配PG 卡）。

与开环转矩模式有关的功能模块：1、张力设定部分：用以设定张力，实际使用中张力的设定值应与所用材料、卷曲成型的要求等实际情况相对应，需由使用者设定。

张力锥度可以控制张力随卷径增加而递减，用于改善收卷成型的效果。

2、卷径计算部分：用于计算或获得卷径信息，如果用线速度计算卷径需用到线速度输入功能部分，如果用厚度累计计算卷径需用到厚度累计计算卷径相关参数功能部分。

第二章 张力控制原理介绍 2．1 典型收卷张力控制示意图22．2 张力控制方案介绍对张力的控制有两个途径，一是可控制电机的输出转矩，二是控制电机转速，对应这两个途径，MD330设计了两种张力控制模式。

1、开环转矩控制模式开环是指没有张力反馈信号，变频器仅靠控制输出频率或转矩即可达到控制目的，与开环矢量或闭环矢量无关。

转矩控制模式是指变频器控制的是电机的转矩，而不是频率，输出频率是跟随材料的速度自动变化。

根据公式F=T/R（其中F为材料张力，T为收卷轴的扭矩，R为收卷的半径），可看出，如果能根据卷径的变化调整收卷轴的转矩，就可以控制材料上的张力，这就是开环转矩模式控制张力的根据，其可行性还有一个原因是材料上的张力只来源于收卷轴的转矩，收卷轴的转矩主要作用于材料上。

MD系列变频器在闭环矢量（有速度传感器矢量控制）下可以准确地控制电机输出转矩，使用这种控制模式，必须加装编码器（变频器要配PG卡）。

2、与开环转矩模式有关的功能模块：1）张力设定部分：用以设定张力，实际使用中张力的设定值应与所用材料、卷曲成型的要求等实际情况相对应，需由使用者设定。

张力锥度可以控制张力随卷径增加而递减，用于改善收卷成型的效果。

2）卷径计算部分：用于计算或获得卷径信息，如果用线速度计算卷径需用到线速度输入功能部分，如果用厚度累计计算卷径需用到厚度累计计算卷径相关参数功能部分。

3）转矩补偿部分：电机的输出转矩在加减速时有一部分要用来克服收（放）卷辊的转动惯量，变频器中关于惯量补偿部分可以通过适当的参数设置自动地根据加减速速率进行转矩补偿，使系统在加减速过程中仍获得稳定的张力。

摩3擦补偿可以克服系统阻力对张力产生的影响。

3、闭环速度控制模式闭环是指需要张力（位置）检测反馈信号构成闭环调节，速度控制模式是指变频器根据反馈信号调节输出频率，而达到控制目的，速度模式变频器可工作在无速度传感器矢量控制、有速度传感器矢量控制和V/F控制三种方式中的任何一种。

收放卷速度控制原理
收放卷速度控制原理是指控制卷取机、放卷机的工作速度，使其根据需要稳定地按照设定速度工作，从而保证生产线平稳运行。

其主要原理是通过控制卷取机和放卷机的动力驱动系统的运转速度，控制卷取和放卷的速度。

在实际应用中，通常采用变频器控制技术来实现卷取机和放卷机的速度控制。

变频器是一种电子装置，通过改变输入电压的频率来控制电机的转速。

使用变频器进行控制，可以精确地调整卷取机和放卷机的运转速度，从而满足不同产品的生产需要。

此外，在控制卷取机和放卷机的速度时，还需要采用传感器对卷取或放卷材料的直径、张力等参数进行测量，根据测量结果来实现对卷取和放卷速度的调整。

这样可以保证卷取和放卷过程中的稳定性和精确性，从而提高生产线的效率和产品质量。

直流调速器卷取张力控制原理 卷取张力控制原理卷取机的卷取张力由卷取电动机产生。

电动机力矩为：式中Km——比例系数，常数 ∮——磁通量； I枢——电动机电枢电流。

卷取张力T与电动机力矩的关系为：式中 D——带卷直径。

带卷速度为：式中行电——电动机的转速； i——电动机至卷筒的速比。

将式2-2、式2-4代入式2-3得：电动机电枢电势E为：或式中K。

——比例系数，常数；∮——磁通量；n电——电动机转数。

将式2-6代入式2-5则得：其中：欲使詈=常数，若E不变，口亦不变，则张力T与电动机电枢电流k成正比。

换言之，在保持线速度钞不变的条件下，一定的电枢电流珠表示一定的卷取张力T。

张力控制的实质在于，若卷取线速度不变，采用电流调整器使电枢电流保持恒定，就可以保持张力恒定。

怎样才能保持卷取线速度不变呢?由于卷取线速度口与带卷直径和带卷转速的乘积Dn成正比，欲使口不变，随着卷径D的变化，带卷转速必须相应变化。

一般采用电势调整器调节电动机的磁通量①，以改变电动机转速，使卷取线速度保持不变，这就是卷取机的速度调节。

卷取机的速度调节除了补偿卷径变化外，还应包括根据工艺要求，对机组速度进行调整。

一般来说机组速度的调节，可采用改变电压(降压)的方法，从基数咒基往下调；而卷径变小时，调速则采用改变激磁(弱磁)的方法，从基速孢基往上调。

这样就可必最大机组速度'Ornax和最大卷径D。

诅x时的转速为基速挖基。

因此，调激磁的调速范围应保证满足下式：式中 nrtmx、咒基——分别为卷筒的最大转速、基速；D、d——分别为带卷的外径、内径。

综上所述，电枢电流j枢与卷取张力T成比例；磁通量①与卷径D成比例。

在电器上采用电流调节器和电势调节器来实现恒张力控制。

上述电势电流复合张力调节系统，用改变磁通的方法来适应卷径的变化，以保证卷取线速度，从而实现恒张力控制。

卷取机处于弱磁条件下土作，不能充分利用电动机力矩；由于电动机磁通的调速范围往往受到限制，不能满足卷径比的要求，在此情况下不得不增加电动机容量。
