实验一制作RJ45网线一、实验目的及实用价值：（1）了解双绞线，水晶头的组成结构（2）掌握直通双绞线的制作（3）学会使用测线器网线是计算机网络连接的主要传输介质，合格的网线是计算机网络正常高效工作的保证。
这项实验也是以后各项实验的基础，做出合格的网线后面的实验才能准确顺利的进行下去二、实验设备：（1）五类UTP无屏蔽电缆一条（2）RJ-45水晶头两个（3）压线钳一把（4）测线器一个三、实验要求：（1）按照标准及制作步骤制作RJ-45连接头（2）RJ-45线对正确，颜色正确，8个线头能整齐的顶到水晶头最前端（3）准确的使用测线器测试制作好的网线的连通性四、实验内容：1、制作RJ-45水晶头（1）用压线钳的剥线功能将双绞线一端外皮除去2~3cm，露出四对芯线（2）把芯线分开排列捋直，颜色次序按照TIA/EIA-568B标准排列（3）用压线钳把8根不齐的芯线减齐，长度约14mm（4）把芯线插入RJ-45水晶头，插到底为止，从外侧看可以清晰的看到8个铜芯（5）检查双绞线每根线已经正确放置后，把RJ-45插入压线钳压线口，用力压紧（6）取出RJ-45水晶头2、检测网线的连通性在双绞线的两端制作好RJ-45连接头后，需要对网线的连通性检测，我们用电缆测试仪子母机测试（1）把被测网线两端分别插入测试仪的RJ-45插座中（2）打开电源，开始逐根检测。
如果测线器子母机的指示灯按1到8顺序依次闪亮，则说明网线没有问题五、实验中遇到的问题，解决办法1、在8根芯线剪齐插入水晶头的时候，发现水晶头内部8根芯线却并不整齐，原来是由于左手没能握紧。
2、压完线后用测线器检测的时候发现中间3号4号灯不亮，用力顶住水晶头发现又亮了，接触不太好，后来有用压线钳用力压了一次，所有的灯正常闪亮六、实验收获和体会1、在剪线的时候左手一定要用力握紧已准备好的双绞线，否则剪的时候8根芯线剪不齐2、插线的时候要插到底，并且仔细检查8根芯线中铜芯要顶到水晶头3、压线的时候用力要缓慢，并且用力压到底，使探针完全刺入芯线，否则可能造成接触不良4、测试的时候还要观察子母机上指示灯是否对应，不能只是灯亮就可以。
RJ－45双绞线的制作和测试实验报告1.实验名称：RJ－45双绞线的制作和测试。
2.实验内容：制作符合EIA/TIA 568B标准的具有RJ-45接头的双绞线3.实验目的：掌握符合EIA/TIA 568B标准的具有RJ-45接头的双绞线的制作和测试方法4.实验内容：每2人一组，剪取适当长度的双绞线进行实验，做出一条直连网线。
5.实验原理：1、双绞线非屏蔽双绞线（Unshielded Twisted Pair，UTP）是在塑料绝缘外皮里面包裹着8根信号线，它们每2根为一对相互缠绕，总共形成4对，双绞线也因此得名。
双绞线互相缠绕的目的，就是利用铜线中电流产生的电磁场互相作用抵消邻近线路的干扰，并减少来自外界的干扰。
2、RJ－45连接器制作网线所需要的RJ - 45连接器（俗称水晶头）前端有8个凹槽，简称8P（Position，位置）。
凹槽内的金属接点共有8个，简称8C（Contact，触点），所以RJ - 45也被叫做8PSC，特别需要注意的是RJ - 45水晶头引脚序号，当金属片面对我们时从左至右引脚序号是1～8，序号对于网络连线非常重要，不能颠倒。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
对RJ - 45接线方式规定如下：(1) 1、2用于发送，3、6用于接收，4、5、7、8是双向线。
(2) 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
这样可以最大限度地抑制干扰信号，提高传输质量。
3、双绞线连接水晶头：按照双绞线两端线序的不同，我们一般划分两类双绞线：一类两端线序排列一致，称为直通线；另一类是改变线的排列顺序，称为交叉线。
线序如下：直通线：（不同设备的连接，如主机和集线器）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
交叉线：（相同设备的连接，如集线器和交换机）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。

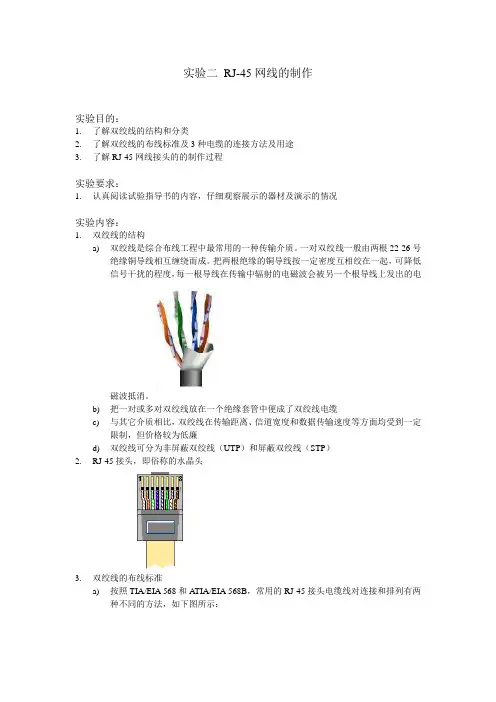

实验二RJ-45网线的制作实验目的：1.了解双绞线的结构和分类2.了解双绞线的布线标准及3种电缆的连接方法及用途3.了解RJ-45网线接头的的制作过程实验要求：1.认真阅读试验指导书的内容，仔细观察展示的器材及演示的情况实验内容：1.双绞线的结构a)双绞线是综合布线工程中最常用的一种传输介质。
一对双绞线一般由两根22-26号绝缘铜导线相互缠绕而成。
把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电磁波会被另一个根导线上发出的电磁波抵消。
b)把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆c)与其它介质相比，双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉d)双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）2.RJ-45接头，即俗称的水晶头3.双绞线的布线标准a)按照TIA/EIA 568和A TIA/EIA 568B，常用的RJ-45接头电缆线对连接和排列有两种不同的方法，如下图所示：b)一个线对中的两条铜导线没有本质的差别，只是颜色上的不同。
工程上使用较多的是T568B 方法4.3种电缆的不同连接方法及用途a)直通电缆。
一般用于连接工作站和集线器（或交换机）或配线架与集线器，线缆两端的RJ-45接头中的线序完全相同（都是T568A或T568B）b)打纽电缆。
一般用于连接集线器（或交换机）与集线器（或交换机），线缆两端的RJ-45接头中的线序不同（一端是T568A，一端是T568B）c)反转电缆。
一般用于连接通信设备的控制台端口，用于RJ-45与RS-232之间的转换，其线序与T568A或T568B标准无关5.RJ-45电缆的制作过程a)先抽出一小段线，然後先把外皮剥除一段b)将双绞线反向缠绕开c)根据标准排线：注意这里是非常重要d)铰齐线头e)插入插头f)用打线钳夹紧g)使用测试仪测试。

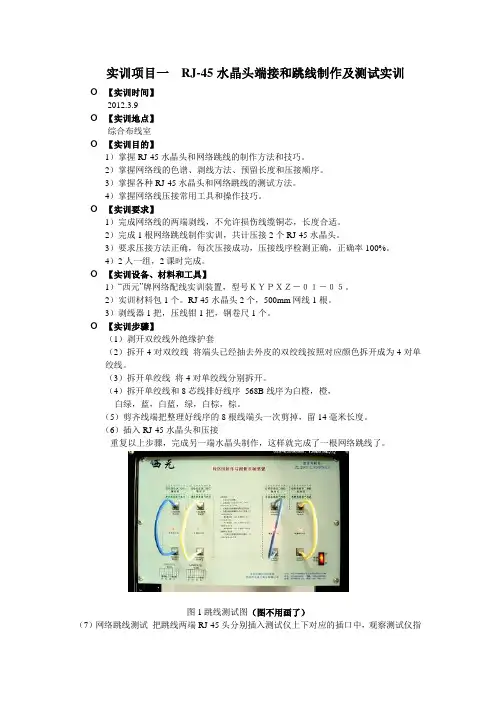

实训项目一RJ-45水晶头端接和跳线制作及测试实训【实训时间】2012.3.9【实训地点】综合布线室【实训目的】1）掌握RJ-45水晶头和网络跳线的制作方法和技巧。
2）掌握网络线的色谱、剥线方法、预留长度和压接顺序。
3）掌握各种RJ-45水晶头和网络跳线的测试方法。
4）掌握网络线压接常用工具和操作技巧。
【实训要求】1）完成网络线的两端剥线，不允许损伤线缆铜芯，长度合适。
2）完成1根网络跳线制作实训，共计压接2个RJ-45水晶头。
3）要求压接方法正确，每次压接成功，压接线序检测正确，正确率100%。
4）2人一组，2课时完成。
【实训设备、材料和工具】1）“西元”牌网络配线实训装置，型号ＫＹＰＸＺ－０１－０５。
2）实训材料包1个。
RJ-45水晶头2个，500mm网线1根。
3）剥线器1把，压线钳1把，钢卷尺1个。
【实训步骤】（1）剥开双绞线外绝缘护套（2）拆开4对双绞线将端头已经抽去外皮的双绞线按照对应颜色拆开成为4对单绞线。
（3）拆开单绞线将4对单绞线分别拆开。
（4）拆开单绞线和8芯线排好线序568B线序为白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
（5）剪齐线端把整理好线序的8根线端头一次剪掉，留14毫米长度。
（6）插入RJ-45水晶头和压接重复以上步骤，完成另一端水晶头制作，这样就完成了一根网络跳线了。
图1跳线测试图（图不用画了）（7）网络跳线测试把跳线两端RJ-45头分别插入测试仪上下对应的插口中，观察测试仪指示灯闪烁顺序，如图4-36所示。
如果有一芯或者多芯没有压接到位时，对应的指示灯不亮。
如果有一芯或者多芯线序错误时，对应的指示灯将显示错误的线序。
【实训心得】自由发挥（如总结出网络跳线制作方法和注意事项等。
）。
实验一双绞线RJ-45连接头的制作一、实验目的1．了解RJ-45接头各引脚的功能。
2．掌握测线器的使用方法。
3．掌握压线嵌的使用方法。
4．掌握利用网卡和双绞线连接两台微机时，交叉双绞线RJ-45接头的制作方法。
5．掌握利用网卡、交换机、双绞线连接两台微机时，直通双绞线RJ-45接头的制作方法。
6．区分两台微机互联在使用不同的网络设备时，RJ-45接头的制作特点。
7．掌握微机到交换机、交换机到交换机的连接方法。
二、实验内容1．制作交叉双绞线RJ-45插头用于网卡连接。
2．制作直通双绞线RJ-45插头用于连接到交换机（集线器）。
3．利用测线器测试制作的双绞线是否导通。
4．利用网卡、交叉双绞线连接两台微机。
5．用直通双绞线连接微机到交换机（集线器）、集线器到集线器。
三、实验环境1．至少两台PC，其中一台作为服务器，另一台作为工作站。
有条件的可配备若干台PC，每两台为一组。
2．每组配网线制作专用工具一套(剥线钳、网钳等)。
3．每组配以太网网卡两块，如RTL8139型。
4．每组配集线器(HUB)一个、RJ45头两对、双绞线若干米。
5．每组配测线器一个。
四、实验相关理论1．双绞线双绞线(TP,Twisted Pairwire)是综合布线工程中最常用的一种传输介质。
双绞线由两根具有绝缘保护层的铜导线相互绞和在一起构成的。
主要目的是：一是降低外界电磁干扰；二是彼此抵消两根导线发出的电磁波。
双绞线主要用来传输基带信号。
2．RJ-45接头各引脚的功能用双绞线布线时，用来连接计算机、交换机等通信设备的是RJ-45接头（俗称水晶头）。
在以太网中，RJ-45头的各引脚的功能如实验图1所示。
1、2脚发送，3、6脚接收。
图1 RJ-45头及各引脚的功能3．直通双绞线当计算机与交换机、路由器等设备相连时，根据RJ-45接头各引脚的功能，双绞线两头的RJ-45头的引脚功能一一对应，如实验图2所示，此时制作的叫直通双绞线。
国际上有两种标准如实验图表1所示，我国采用传输速率为100Mbit/s的T568B标准。

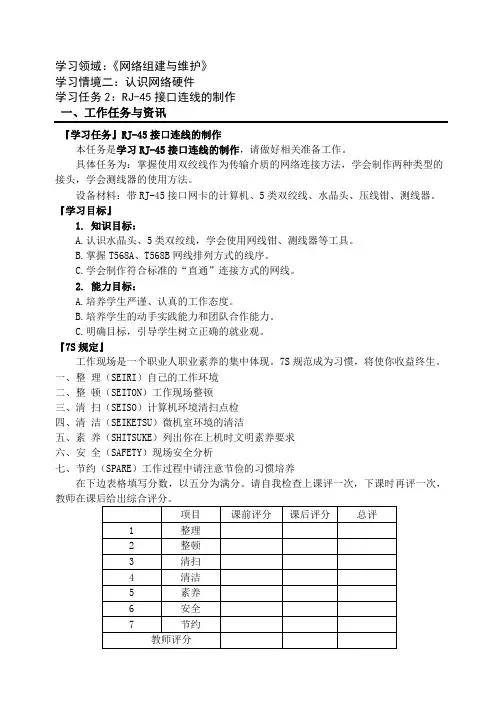

学习领域：《网络组建与维护》学习情境二：认识网络硬件学习任务2：RJ-45接口连线的制作一、工作任务与资讯『学习任务』RJ-45接口连线的制作本任务是学习RJ-45接口连线的制作，请做好相关准备工作。
具体任务为：掌握使用双绞线作为传输介质的网络连接方法，学会制作两种类型的接头，学会测线器的使用方法。
设备材料：带RJ-45接口网卡的计算机、5类双绞线、水晶头、压线钳、测线器。
『学习目标』1. 知识目标：A.认识水晶头、5类双绞线，学会使用网线钳、测线器等工具。
B.掌握T568A、T568B网线排列方式的线序。
C.学会制作符合标准的“直通”连接方式的网线。
2. 能力目标：A.培养学生严谨、认真的工作态度。
B.培养学生的动手实践能力和团队合作能力。
C.明确目标，引导学生树立正确的就业观。
『7S规定』工作现场是一个职业人职业素养的集中体现。
7S规范成为习惯，将使你收益终生。
一、整理（SEIRI）自己的工作环境二、整顿（SEITON）工作现场整顿三、清扫（SEISO）计算机环境清扫点检四、清洁（SEIKETSU）微机室环境的清洁五、素养（SHITSUKE）列出你在上机时文明素养要求六、安全（SAFETY）现场安全分析七、节约（SPARE）工作过程中请注意节俭的习惯培养在下边表格填写分数，以五分为满分。
请自我检查上课评一次，下课时再评一次，教师在课后给出综合评分。
『基础知识』1、必备检索资料：《网络组建与维护》教材能上网的计算机网络传输介质相关知识2、工作顺序说明及要求按表内项目进行检查，在合格的项目打“√”不合格的打“X”，如有需要请进行3、背景知识：A. 双绞线：双绞线是综合布线工程中最常用的一种传输介质。
双绞线是由一对相互绝缘的金属导线绞合而成。
采用这种方式，不仅可以抵御一部分来自外界的电磁波干扰,也可以降低多对绞线之间的相互干扰。
把两根绝缘的导线互相绞在一起，干扰信号作用在这两根相互绞缠在一起的导线上是一致的（这个干扰信号叫做共模信号），在接收信号的差分电路中可以将共模信号消除，从而提取出有用信号（差模信号）。
RJ-45水晶头制作过程和测试方法一、制作工具和材料1.制作工具网线制作工具是RJ-45工具钳，该工具上有三处不同的功能，最前端是剥线口，它用来剥开双绞线外壳。
中间是压制RJ-45头工具槽，这里可将RJ-45头与双绞线合成。
离手柄最近端是锋利的切线刀，此处可以用来切断双绞线，2.制作所需材料网线制作材料是RJ-45头和双绞线。
由于RJ-45头像水晶一样晶莹透明，所以也被俗称为水晶头，每条双绞线两头通过安装RJ-45水晶头来与网卡和集线器(或交换机路由器等)相连。
而双绞线是指封装在绝缘外套里的由两根绝缘导线相互扭绕而成的四对线缆，它们相互扭绕是为了降低传输信号之间的干扰。
二、网线制作依据的标准和应用范围双绞线做法有两种国际标准：EIA/TIA568A和EIA/TIA568B，而双绞线的连接方法也主要有两种：直通线缆和交叉线缆。
直通线缆的水晶头两端都遵循568A或568B标准，双绞线的每组线在两端是一一对应的，颜色相同的在两端水晶头的相应槽中保持一致。
它主要用在交换机（或集线器）Uplink口连接交换机（或集线器）普通端口或交换机普通端口连接计算机网卡上。
而交叉线缆的水晶头一端遵循568A，而另一端则采用568 B标准，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2，它主要用在交换机（或集线器）普通端口连接到交换机（或集线器）普通端口或网卡连网卡上。
三、网线制作(1)剪断: 利用压线钳的剪线刀口剪取适当长度的网线。
(2)剥皮: 用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。
(注意:剥与大拇指一样长就行了，一般2～3cm，有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ-45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

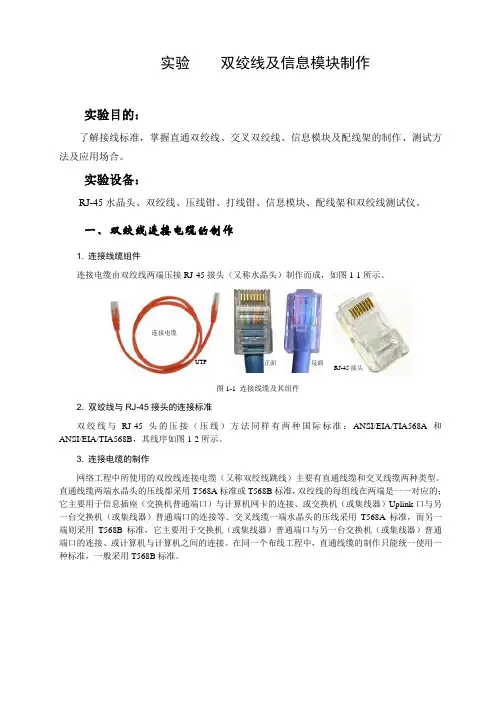

实验 双绞线及信息模块制作实验目的：了解接线标准，掌握直通双绞线、交叉双绞线、信息模块及配线架的制作、测试方法及应用场合。
实验设备：RJ-45水晶头、双绞线、压线钳、打线钳、信息模块、配线架和双绞线测试仪。
一、双绞线连接电缆的制作1. 连接线缆组件连接电缆由双绞线两端压接RJ-45接头（又称水晶头）制作而成，如图1-1所示。
图1-1 连接线缆及其组件2. 双绞线与RJ-45接头的连接标准双绞线与RJ-45头的压接（压线）方法同样有两种国际标准：ANSI/EIA/TIA568A 和ANSI/EIA/TIA568B ，其线序如图1-2所示。
3. 连接电缆的制作网络工程中所使用的双绞线连接电缆（又称双绞线跳线）主要有直通线缆和交叉线缆两种类型。
直通线缆两端水晶头的压线都采用T568A 标准或T568B 标准，双绞线的每组线在两端是一一对应的；它主要用于信息插座（交换机普通端口）与计算机网卡的连接、或交换机（或集线器）Uplink 口与另一台交换机（或集线器）普通端口的连接等。
交叉线缆一端水晶头的压线采用T568A 标准，而另一端则采用T568B 标准，它主要用于交换机（或集线器）普通端口与另一台交换机（或集线器）普通端口的连接、或计算机与计算机之间的连接。
在同一个布线工程中，直通线缆的制作只能统一使用一种标准，一般采用T568B 标准。
RJ-45接头 反面 正面 连接电缆UTP图1-2 双绞线与RJ-45接头的压线标准双绞线与RJ-45头压接方法步骤如下：（1）利用双绞线压线钳（如图1-3所示）的切线刀口剪取适当长度（至少0.6m ，最多不超过100m ）的网线，然后再利用剥线刀将双绞线的外皮除去2cm ～3cm 。
图1-3 双绞线压线钳（2）小心拧开每一对线，按EIA/TIA568B 的标准排好，整理使之平、直，正确的线序为：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕。
需要特别注意的是，绿色条线应该跨越蓝色对线。

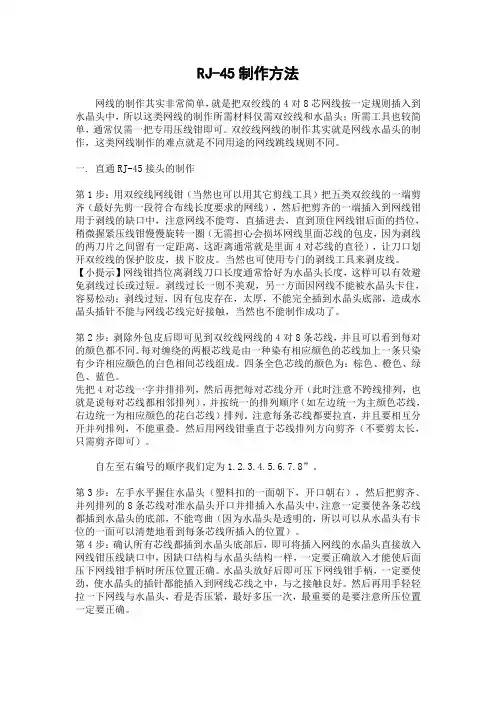

RJ-45制作方法网线的制作其实非常简单，就是把双绞线的4对8芯网线按一定规则插入到水晶头中，所以这类网线的制作所需材料仅需双绞线和水晶头；所需工具也较简单，通常仅需一把专用压线钳即可。
双绞线网线的制作其实就是网线水晶头的制作，这类网线制作的难点就是不同用途的网线跳线规则不同。
一. 直通RJ-45接头的制作第1步：用双绞线网线钳（当然也可以用其它剪线工具）把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。
当然也可使用专门的剥线工具来剥皮线。
【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。
第2步：剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。
先把4对芯线一字并排排列，然后再把每对芯线分开（此时注意不跨线排列，也就是说每对芯线都相邻排列），并按统一的排列顺序（如左边统一为主颜色芯线，右边统一为相应颜色的花白芯线）排列。
注意每条芯线都要拉直，并且要相互分开并列排列，不能重叠。
然后用网线钳垂直于芯线排列方向剪齐（不要剪太长，只需剪齐即可）。
自左至右编号的顺序我们定为1.2.3.4.5.6.7.8”。
第3步：左手水平握住水晶头（塑料扣的一面朝下，开口朝右），然后把剪齐、并列排列的8条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲（因为水晶头是透明的，所以可以从水晶头有卡位的一面可以清楚地看到每条芯线所插入的位置）。
网络组建 实验指导 RJ-45头的制作RJ-45接口是局域网中双绞线接口，也是目前局域网中最常用的网卡接口。
因此，掌握RJ-45头的制作是十分必要的。
1．实验目的学会制作两种类型的RJ-45接头直通线、交叉线；掌握使用双绞线作为传输介质的网络连接方法；掌握测线仪的使用方法。
2．实验环境RJ-45头若干、双绞线若干米、RJ-45压线钳一把（如图1-11所示）、测试仪一套（如图1-12所示）。
图1-11 剥线/夹线钳 图1-12 电缆测试仪3．相关理论● 非屏蔽双绞线的六种类型非屏蔽双绞线根据线的类型不同，其应用的行业也不相同，并且传输的信号也不相同。
下面我们通过表1-1所不来了解一下6类双绞线。
表 1-1 6类双绞线的应用实验使用双绞线是5类线。
由8根线组成，颜色分别为：橙白、橙、绿白、绿、蓝白、蓝、棕白、棕。
● RJ-45连接器和双绞线线序RJ-45水晶头由金属片和塑料构成，特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8，这序号做网络联线时非常重要，不能搞错。
工程中使用比较多的双绞线联接标准是EIA/TIA-568-A 标准和EIA/TIA-568-B 标准。
T568B 和T568A 为美国电子电气工程师协会（EIA/TIA ）两种双绞线制作标准。
其中T568B 标准在以太网中应用较广泛。
● EIA/TIA-568-A 标准EIA/TIA-568-A 简称T568A 。
其双绞线的排列顺序为：绿白，绿，橙白，兰，兰白，橙，棕白，棕。
依次插入RJ45头的1~8号线槽中。
●EIA/TIA-568-B标准EIA/TIA-568-B简称T568B。
其双绞线的排列顺序为：橙白，橙，绿白，兰，兰白，绿，棕白，棕。
依次插入RJ45头的1~8号线槽中。
如果双绞线的两端均采用同一标准（如T568B），则称这根双绞线为：平接。
能用于异种网络设备间的联接，如计算机与集线器的联接、集线器与路由器的联接。
《计算机网络》实验报告（一）一、实验目的及要求：1、掌握直通连接网线、交叉连接网线的制作以及数据模块在综合布线中的应用。
2、掌握测线器的使用。
二、实验材料准备：每两人为一组，每组配给超五类双绞线若干米，RJ-45连接水晶头若干个，数据模块及辅材一套，双绞线压线钳1把，数据模块打线器1把，测线器1套等。
三、实验步骤：1、制作RJ-45连接头的直通网线（1）使用压线钳的剪切口剪齐一段UTP电缆的两端；（2）按剥出绞线的长度要求，使用压线钳的剥线口剥去双绞线一端的一段外皮，露出4对绞线（3）把绞线分开排列整齐，颜色和次序按照568B标准排列（4）用压线钳的剪切口把参差不齐的8根色线剪齐（5）按引脚次序，把色线插入RJ-45连接头，插到底为止。
（6）把此RJ-45连接头插入压线钳的压线口，用力紧握手柄（7）放开手柄，取出连接头，检查是否压好。
（8）制作线缆的另一端，步骤同上（9）把做好的网线两端分别插入测线器的发送端和接收端，开启测线器的电源开关，观察与8根线对应的8个指示灯的闪亮情况，测试做好的网线是否全通。
2、制作RJ-45连接头的交叉网线制作的基本方法及步骤同1，只是需注意按交叉网线的线序来排线。
3、数据模块在综合布线中的应用（1）使用压线钳的剪切口剪齐一段UTP电缆的两端；（2）按剥出绞线的长度要求，使用压线钳的剥线口剥去双绞线一端的一段外皮，露出4对绞线（3）将数据模块固定，按数据模块的线序将8根线分别放入对应的线槽（4）用数据模块专用打线器将线打紧，并使切口整齐（5）合上数据模块的盖板，将数据模块装入数据盒面板中。
（6）按以上制作方法将双绞线的另一端制作好（7）用两根测好的双绞线一端插入数据模块，另一端插入测线器的一端（8）开启测线器的电源开关，观察8个指示灯的闪亮情况，如按序闪亮，说明数据模块已制作完好。
四、实验结论及思考在老师的指导下，我们成功完成了网线的制作，在制作网线时要注意线头不能剪的太长或太短，会影响美观，双绞线的八根线的顺序不能搞混。
实训RJ-45信息模块的压接与信息插座的安装实训6、RJ-45信息模块的压接与信息插座的安装一、目的要求:1、认识RJ-45信息模块、信息面板、信息插座底盒;学会按照568A与568B的色标排线序;2、认识学习单打线器及使用方法和安全注意事项，掌握双绞线和RJ-45信息模块的压接方法，培养正确进行RJ-45模块压接的能力;3、掌握嵌入式和表面信息插座的安装方法;二、实训器材:5类RJ-45信息插座模块40个，单孔信息插座面板40个，信息插座底盒40个，打线器20把。
三、实训内容:信息插座安装及端接:(一)信息插座的安装要求:地面安装:要有盖板，接线盒盖可开启，并有严密防水、防尘; 墙面安装:宜高出地面300mm(二)信息模块的端接要求:屏蔽双绞电缆的屏蔽层与连接硬件端接处屏蔽罩必须保持良好接触。
线缆屏蔽层应与连接硬件屏蔽罩360。
圆周接触，接触长度不小于10mm。
(三)4对双绞电缆连接到信息插座的操作步聚:1、将信息插座上的螺丝拧开，然后将端接夹拉出;2、从底盒中将双绞线拉出约20cm;3、用扁口钳从双绞线上剥除10cm的外护套;4、将导线穿过信息插座底部的孔;5、将导线压到合适的槽中;6、使用扁口钳将导线的末端割断;7、将端接夹放回并用拇指稳稳压下;8、重新组装信息插座，将分开的盖和底座扣在一起，再将连接螺丝拧上;9、用螺丝将组装好的信息插座拧到接线盒上。
(四)双绞线与RJ-45信息模块的压接1、双绞线从布线底盒中拉出，剪至合适的长度。
2、用剥线钳剥除双绞线的绝缘层包皮2——3cm。
3、将信息模块置入掌上防护装置中。
4、分开 4个线对，但线对之间不要拆开，按照信息模块上所指示的线序，稍稍用力将导线一一置入相应的线槽内。
5、将打线工具的刀口对准信息模块上的线槽和导线，带刀刃的一侧向外，垂直向下用力，听到“喀”的一声，模块外多余的线被剪断。
重复该操作，将 8条导线一一打入相应颜色的线槽中。
如果多余的线不能被剪断，可调节打线工具上的旋钮，调整冲击压力。

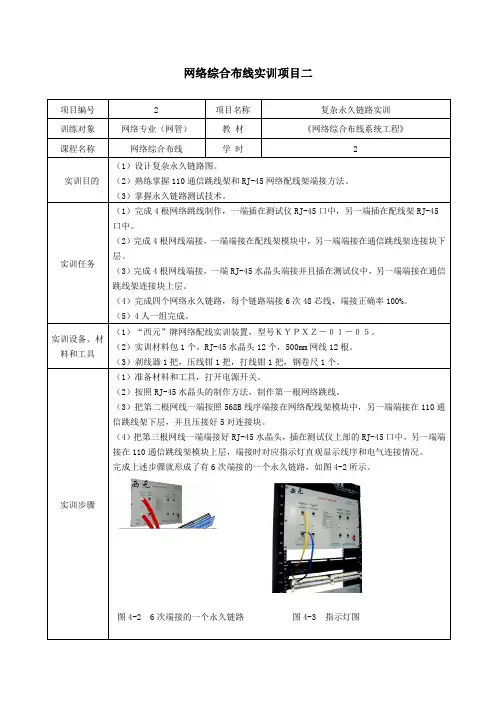

《综合布线》实验报告书班级：网工1002 姓名：黄高翔学号：07100215课程名称综合布线实验项目RJ-45网络配线架端接实训实验项目类型验证演示综合设计其他指导教师张晓伟成绩√一、实验目的1、熟练掌握RJ-45网络配线架模块端接方法。
2、掌握通信跳线架模块端接原理和方法。
3、掌握常用工具和操作技巧。
二、实验设备及环境1、“西元”牌网络配线实训装置，型号ＫＹＰＸＺ－０１－０５。
2、实训材料包1个，500mm网线12根,RJ-45水晶头6个。
3、剥线器1把，打线钳1把，钢卷尺1个。
4、2人一组，2课时完成。
三、实验内容1、完成6根网线的端接，一端RJ-45水晶头端接，另一端通信配线架模块的端接。
2、完成6根网线的端接。
一端RJ-45网络配线架模块端接，另一端通信跳线架模块端接。
图1 网线端接3、排除端接中出现的开路、短路、跨接、反接等常见故障。
四、实验步骤（完成每个步骤后把最终效果截图填入，并记录遇到的问题）1）剥开外绝缘护套。
2）拆开4对双绞线。
3）拆开单绞线。
4）按照线序放入端接口.5）压接和剪线.6）盖好防尘帽.7）永久链路测试。
2. RJ-45网络配线架端接步骤：1）从实训材料包中取出2根网线，打开压接线实验仪电源。
2）完成第一根网线端接，网线一端进行RJ-45水晶头端接，另一端与通信跳线架模块的端接。
3）完成第二根网线端接，形成链路把网线一端与配线架模块端接，另一端与通信跳线架模块端接，这样就形成了一个网络链路，对应指示灯直观显示线序。
4）端接过程中，仔细观察指示灯，及时排除端接中出现的开路、短路、跨接、反接等常见故障。
图2观察指示灯图3网线全部端接五、实验中的问题及解决办法因为是第一次做实验所以遇到了很多大大小小的问题例如 1压线是压线不到位导致链路测试时不连通2在上面的接口做是成功了可看不到效果3 排线时要细心不然就会出错六、实验思考题解答。
~《局域网组建与管理》实训任务书及指导书班级：微机1720、1721班学号：姓名：电子信息工程学院计算机应用教研室二〇一八年十一月实训任务书一、实践目的与要求1．目的本课程是计算机应用专业的一门重要的专业技术基础课。
本课程的任务是：了解计算机网络的基础知识和数据通信的基本概念，掌握计算机网络体系结构、局域网及TCP/IP协议、Internet应用技术等相关内容，并要求了解网络互连技术、网络应用。
通过一周的实训,使学生全面掌握计算机网络的基本知识和基本技能,以网络应用为目的,做到理论联系实际,熟练掌握各种网络应用的操作, 熟悉常用的网络管理的命令及工具软件的使用，使学生拥有实际动手解决网络问题的能力。
通过实训，强化学习者的工程实践意识、提高其实际动手能力；巩固其理论基础并加深其对理论的理解。
2．要求~ 实践期间，各位学生应认真预习有关理论知识以指导实践；在实践过程中，严格遵守机房管理的规章制度和上机操作规程；严守纪律，不迟到不早退，每次由实习组长点名，教师抽查；实践结束后，认真思考与总结，并按教师要求写出综合实践报告。
二、实践地点与方法1．地点综合布线实训室（实210）——打网线。
电子仿真实训室（B1、B2）——网络安装与设置，网络应用。
2．实训方法（1）教师讲课为辅，学生操作应用为主的方法；（2）按实习小组进行实训，实习结束按小组评定实习成绩。
各组选一名学习认真、基本功能较扎实的同学担任实践组长，实践组长负责平时组内的考勤及同学间的互帮互学。
三、实践时间安排（时间一周）星期时间一二三四五上午实训（210）实训B208/211实训B208/211实训B208/211实训B208/211下午实训（210）实训B208/211 实训B208/211实训B208/211实训B208/211五、指导教师周曦等。
实训指导书项目一、双绞线的制作1、实训目的了解双绞线的特性与应用场合，掌握双绞线的制作方法。
2、相关理论线序标准引针号 1 2 3 4 5 6 7 8T568A标准白/绿绿白/橙蓝白/蓝橙白/棕棕T568B标准白/橙橙白/绿蓝白/蓝绿白/棕棕~3、制作方法（1）一般双绞线的制作在一个综合布线工程中，需要统一连接方式，若无特殊需要，一般按照T568B标准制作连线、插座、配线架等。
