煤矿井下电气整定计算说明

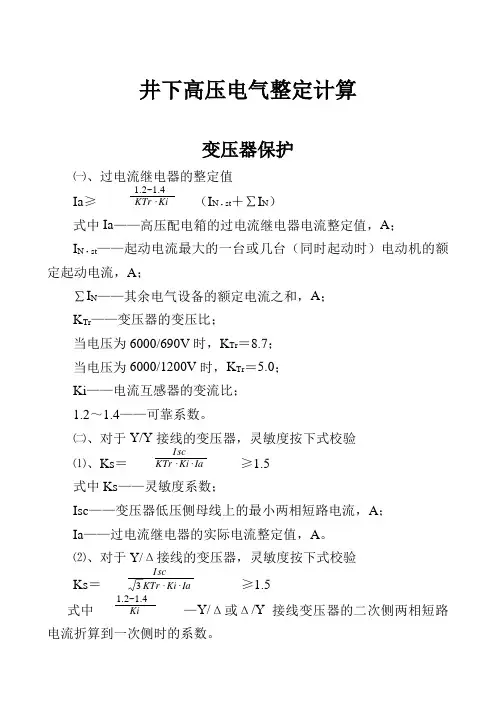

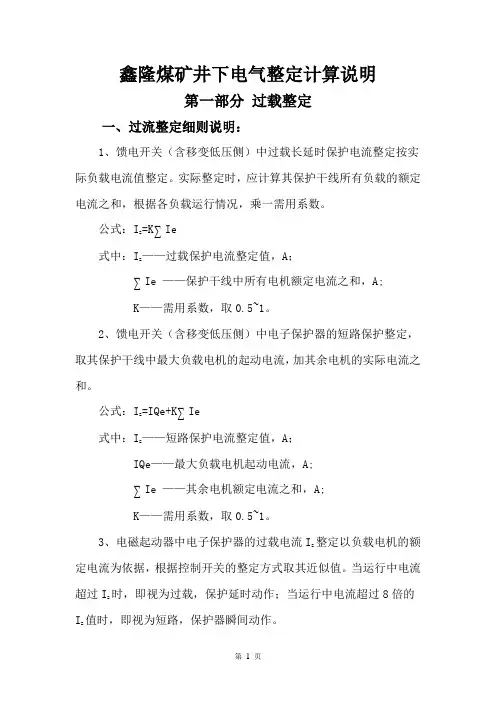

鑫隆煤矿井下电气整定计算说明第一部分过载整定一、过流整定细则说明：1、馈电开关（含移变低压侧）中过载长延时保护电流整定按实际负载电流值整定。

实际整定时，应计算其保护干线所有负载的额定电流之和，根据各负载运行情况，乘一需用系数。

公式：I z=K∑Ie式中：I z——过载保护电流整定值，A；∑Ie ——保护干线中所有电机额定电流之和，A;K——需用系数，取0.5~1。

2、馈电开关（含移变低压侧）中电子保护器的短路保护整定，取其保护干线中最大负载电机的起动电流，加其余电机的实际电流之和。

公式：I z=IQe+K∑Ie式中：I z——短路保护电流整定值，A；IQe——最大负载电机起动电流，A;∑Ie ——其余电机额定电流之和，A;K——需用系数，取0.5~1。

3、电磁起动器中电子保护器的过载电流I z整定以负载电机的额定电流为依据，根据控制开关的整定方式取其近似值。

当运行中电流超过I z时，即视为过载，保护延时动作；当运行中电流超过8倍的I z值时，即视为短路，保护器瞬间动作。

4、馈电开关短路电流的可靠动作校验，应计算出其保护干线最远端两相短路电流，除以其短路保护整定值，灵敏度系数不小于1.5。

公式：式中：Id(2)——被保护干线最远端两相短路电流，A；I z——馈电开关短路电流整定值，A；1.5——可靠系数。

5、电磁起动器短路电流的可靠动作校验，应计算出所带负载电机处最远端两相短路电流除以8倍的过载定值，灵敏度系数不小于1.2。

公式：式中：Id(2)——被保护干线最远端两相短路电流，A；I z——电磁起动器短路电流整定值，A；1.2——可靠系数。

6、高压配电装置，应根据其保护干线中移动高压侧过流整定值进行整定。

7、移动变电站高压侧整定以低压侧整定电流除以该移变的高压变比，取其近似值（10KV→690V,变比取14.5；10KV→1200V,变比取8.3）。

8、本细则参照《煤矿井下供电的三大保护细则》（煤矿工业出版社）第一章第二节制定。

9、高压起动器的过载电流I z整定以负载电机的额定电流为依据，根据控制开关的整定方式取其近似值。

当运行中电流超过I z时，即视为过载，保护延时动作；短路电流根据控制开关的起动方式不同计算（变频起动器为1-2倍I z，取2倍；软起动为3-4倍I z，取4倍；直起取6倍I z），当运行中电流超过6倍的I z值时，即视为短路，保护器瞬间动作。

公式：I/zz=P／（Ue×√3×cosφ×η）I/zz→电动机额定电流；P→电动机额定功率；Ue→电动机额定电压；√3→约等于1.732；cosφ→电动机功率因数，约等于0.8-0.9，取0.8；η→电动机效率，约等于0.9；备注：1、K需用系数的选用：根据我矿设备运行情况，采、掘、大巷电气整定需用系数--K，取0.75，其余取1。

2、Kx需用系数的选用：根据我矿设备运行情况，刮板类在运行过程中存在煤量较大，绞车类在运行过程中存在半坡启停现象，由于现计算整定值偏小，故根据实际情况提高计算系数：电压等级为660V 时，系数选用1.2；电压等级为1140时，系数选用0.8。

其他设备选用系数：电压等级为660V时，系数选用1.1；电压等级为1140时，系数选用0.65。

二、中央变电所负荷电气整定计算1、中央变电所500KVA变压器的整定计算500KVA移变（10KV→690V,变比取14.5）二次侧过载整定电流：I/zz=K∑I e=0.75×1.1×527=435A二次侧短路保护电流：I zz=I Qe+K∑I e=6×1.1×185+0.75×1.1×342=1503A （取6#液压绞车电机为干线最大负载）折算至一次侧过载整定电流：I/Z=435÷14.5=30A折算至一次侧短路保护电流：I Z=1503÷14.5=103A2、中央变电所馈电整定计算（1）井底车场绞车馈电的整定计算馈电过载整定电流：I/zz=K∑I e=1.2×64=77A馈电短路保护电流：I zz=I Qe+K∑I e=6×1.2×30+1.2×34=257A （取10412材料绕道口绞车电机为干线最大负载）（2）主斜井底给煤机馈电的整定计算馈电过载整定电流：I/zz=K∑I e=1.35×26=35A馈电短路保护电流：I zz=I Qe+K∑I e=6×1.35×18.5+1.2×7.5=158A（取给煤机电机为干线最大负载，因启动负荷较大，Kx取1.35）（3）1#部皮带机头低压馈电的整定计算馈电过载整定电流：I/zz=K∑I e=1.2×35=42A馈电短路保护电流：I zz=I Qe+K∑I e=6×1.2×30+1.2×5=222A （取1#皮带机头绞车电机为干线最大负载）（4）6#液压绞车硐室馈电的整定计算 馈电过载整定电流：I /zz =K ∑I e =1.1×212=233A馈电短路保护电流：I zz =I Qe +K ∑I e =6×1.1×185+1.1×48=1274A （取液压绞车主泵电机为干线最大负载） （5）10#北胶带给煤机平台馈电的整定计算 馈电过载整定电流：I /zz =K ∑I e =1.1×40=44A馈电短路保护电流：I zz =I Qe +K ∑I e =6×1.1×18.5+1.1×21.5=146A （取给煤机电机为干线最大负载）（6）10#北胶带1部皮带机馈电的整定计算 馈电过载整定电流：I /zz =K ∑I e =1.1×190=209A馈电短路保护电流：I zz =I Qe +K ∑I e =6×1.1×150+1.1×40=1034A （取皮带机电机为干线最大负载）编号名称位置型号 电压（V) 用途 负载（KW)过载电流（A) 短路电流（A) 237 起动器 井底车场 QJZ-30660 助行器 11 12 96 048 起动器 QBZ-120N 660 调度绞车 11.4 13 104 426 起动器 QBZ-200N 660 双速绞车 30 36 288 316 起动器 QJZ-30N660 调度绞车11.4 13 104148 起动器 1#皮带机头QBZ-120N660 双速绞车30 34 272153 起动器 井底给煤QBZ-120N660给煤机电机18.5252152 起动器QBZ-80N 660 油泵电机 2.2 3 24087 起动器6#液压绞车硐室QJZ1-30 660 油泵15 16 128092 软起QJR-400 660 主油泵185 222 1776 095 起动器QJZ1-30 660 调度绞车11.4 13 104161 起动器10#北胶带低压QJZ16-200660 皮带机电机75 82 656162 起动器QJZ16-200660 皮带机电机75 82 656245 起动器QJZ16-3660张紧绞车电机7.5 8 64368 起动器QJZ16-3660 给煤机电机18.5 20 160244 起动器QJZ16-3660 油泵电机 2.2 3 24057 起动器QBZ-120N660 调度绞车11.4 13 104456 起动器QBZ-120 660 水泵7.5 8 64中央变电所高爆整定表编号名称型号电压（V)用途负载（KW)过载电流（A)短路电流（A)003 高爆PJG47-500 10000 1#总进线7300 300 900 004 高爆PJG47-100 10000 2#皮带机755 52 248 005 高爆PJG47-400 10000 10412综采3065 205 755 006 高爆PJG47-100 10000 备用007 高爆PJG47-100 10000 采区水泵800 64 256 008 高爆PJG47-200 10000 10#液压绞车605 36 182009 高爆PJG47-100 10000 变电所干变527 30 103 010 高爆PJG47-100 10000 采区变电所1016 66 264 011 高爆PJG47-100 10000 10406综掘1298 75 286 012 高爆PJG47-100 10000 10#东开拓2165 127 325 013 高爆PJG47-100 10000 10#煤局扇300 23 46 014 高爆PJG47-100 10000 3#主排水泵400 32 128 015 高爆PJG47-500 10000 联络016 高爆PJG47-100 10000 采区水泵800 64 256 017 高爆PJG47-100 10000 采区变电所1016 66 264 018 高爆PJG47-100 10000 变电所干变527 30 103 019 高爆PJG47-100 10000 10#煤局扇300 23 46 020 高爆PJG47-200 10000 1#皮带机1200 96 576 021 高爆PJG47-100 10000 2#主排水泵400 32 128 022 高爆PJG47-100 10000 1#主排水泵400 32 128 023 高爆PJG47-500 10000 2#总进线4000 160 800高压起动器整定表编号名称型号电压（V)用途负载（KW)过载电流（A)短路电流（A)024 软起QJGR-50 10000 中央水泵400 32 128 025 软起QJGR-50 10000 中央水泵400 32 128 026 软起QJGR-50 10000 中央水泵400 32 128 184 高爆PBG-200Y 10000 1#皮带起动1200KW 96 576 141 起动器QJGZ-100 10000 1#皮带电机400 32 192 471 起动器QJGZ-100 10000 1#皮带电机400 32 192 157 起动器QJGZ-100 10000 1#皮带电机400 32 192 232 高爆PBG-150Y 10000 采区水泵总800 64 256 227 高爆PBG-100Y 10000 备用228 高爆PBG-100Y 10000 3#水泵400 32 128 229 高爆PBG-150Y 10000 联络230 高爆PBG-100Y 10000 2#水泵400 32 128 231 高爆PBG-100Y 10000 1#水泵400 32 128 105 高爆PBG-100Y 10000 备用226 高爆PBG-150Y 10000 采区水泵总800 64 256 223 软起KJGR-75 10000 3#水泵400 32 128 224 软起KJGR-75 10000 2#水泵400 32 128 225 软起KJGR-75 10000 1#水泵400 32 128三、10#局扇配电点电气整定计算1、移变的整定计算（1）186#500KVA移变（10KV→690V,变比取14.5）二次侧过载整定电流：I/zz=K∑I e=1.1×300=330A二次侧短路保护电流：I zz=I Qe+K∑I e=6×1.1×60+1.1×240=660A （取主局扇为干线最大负载）折算至一次侧过载整定电流：I/Z=330÷14.5=23A折算至一次侧短路保护电流：I Z=660÷14.5=46A（2）191#500KVA移变（10KV→690V,变比取14.5）二次侧过载整定电流：I/zz=K∑I e=1.1×300=330A二次侧短路保护电流：I zz=I Qe+K∑I e=6×1.1×60+1.1×240=660A （取主局扇为干线最大负载）折算至一次侧过载整定电流：I/Z=330÷14.5=23A折算至一次侧短路保护电流：I Z=660÷14.5=46A2、馈电开关的整定计算（1）187#馈电的整定计算馈电的过载整定计算:I/=K∑I e=1.1×180=198A馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×60+1.1×120=528A （取主局扇为干线最大负载）（2）188#馈电的整定计算馈电的过载整定计算:I/=K∑I e=1.1×120=198A馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×60+1.1×60=462A （取主局扇为干线最大负载）（3）189#馈电的整定计算馈电的过载整定计算:I/=K∑I e=1.1×180=198A馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×60+1.1×120=528A （取主局扇为干线最大负载）（4）190#馈电的整定计算馈电的过载整定计算:I/=K∑I e=1.1×120=198A馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×60+1.1×60=462A （取主局扇为干线最大负载）四、10#北辅助电气整定计算1、500KVA移变（10KV→1200V,变比取8.3）二次侧过载整定电流：I/zz=K∑I e=0.75×0.65×770=375A二次侧短路保护电流：I zz=I Qe+K∑I e=6×0.65×220+0.75×0.65×550=1126A （取北辅助皮带机电机为干线最大负载）折算至一次侧过载整定电流：I/Z=375÷8.3=45A折算至一次侧短路保护电流：I Z=1126÷8.3=136A2、馈电开关的整定计算（1）10#北胶带417#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.65×450=293A馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×220+0.65×230=1008A （取北辅助皮带机电机为干线最大负载）（2）10#北胶带570#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.65×320=208A馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×160+0.65×160=728A （取北胶带2#皮带机电机为干线最大负载）编号名称型号电压（V)用途负载（KW)过载电流（A)短路电流（A)146 变频器BPJ2-250L1140 北辅助皮带电机220 143 1144052 变频器BPJ2-250L1140 北辅助皮带电机220 143 1144440 起动器QBZ-200 1140 盘闸油泵电机 3 2 16 505 起动器QBZ-120N 1140 张紧绞车电机22 24 192 333 起动器QBZ-80N 1140 张紧油缸油泵 4 3 24 135 软起QJR-400 1140 2#皮带电机160 104 832 172 软起QJR-400 1140 2#皮带电机160 104 832五、10#西下山电气整定计算1、高压开关的整定计算10#西下山2#皮带机高压起动器的整定计算高压起动器的过载整定计算：I/zz=P／（Ue×√3×cosφ×η）=400/（10×1.732×0.72）=32A高压起动器的短路保护计算：I zz=6I/zz=6×32=192A2、630KVA移变（10KV→690V,变比取14.5）二次侧过载整定电流：I/zz=K∑I e=0.75×1.1×355=293A二次侧短路保护电流：I zz=I Qe+K∑I e=6×1.1×90+0.75×1.1×265=813A （取西下山为干线最大负载）折算至一次侧过载整定电流：I/Z=293÷14.5=20A折算至一次侧短路保护电流：I Z=813÷14.5=56A3、馈电开关的整定计算（1）10#西下山2#皮带机低压369#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×1.1×185=153A馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×90+0.75×1.1×95=672A （取西下山水泵为干线最大负载）（2）10#西下山绞车380#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×1.1×80=66A馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×55+0.75×1.1×25=384A （取西下山绞车电机为干线最大负载）（3）10#西下山绞车180#馈电的整定计算馈电的过载整定计算:I/=K∑I e=1.1×90=99A馈电的短路保护计算:I=I Qe+K∑I e=8×1.1×90=792A（取西下山水泵为干线最大负载）编号名称型号电压（V)用途负载（KW)过载电流（A)短路电流（A)311 起动器QBZ-120N 660 水泵45 49 392 309 起动器QBZ-120N 660 水泵90 99 792 474 起动器QBZ-120N 660 水泵45 49 392433 起动器QJZ16-60N660 油泵电机 5.5 6 48516 起动器QBZ-200 660 水泵90 99 792 120 起动器QBZ-200N 660 调度绞车55 66 528 387 起动器QJZ1-30 660 调度绞车11.4 13 104 272 起动器QBZ-120N 660 调度绞车11.4 13 104六、10#液压绞车及西轨道下山电气整定计算1、630KVA移变（10KV→1200V,变比取8.3）二次侧过载整定电流：I/zz=K∑I e=0.75×0.65×605=295A二次侧短路保护电流：I zz=I Qe+K∑I e=6×0.65×355+0.75×0.65×250=1506A （取西下山为干线最大负载）折算至一次侧过载整定电流：I/Z=295÷8.3=36A折算至一次侧短路保护电流：I Z=1506÷8.3=182A2、馈电开关的整定计算（1）10#液压绞车416#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.65×395=257A馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×355+0.75×0.65×40=1404A （取液压绞车主泵电机为干线最大负载）（2）10#中部车场361#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×0.65×210=102A馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×75+0.75×0.65×135=358A （取中部车场双速绞车电机为干线最大负载）编号名称型号电压（V)用途负载（KW)过载电流（A)短路电流（A)053 起动器QJZ16-401140液压绞车主泵电机355 284 2272338 起动器QJZ16-60N1140 调度绞车11.4 9 72193 起动器QJZ1-30 1140 液压绞车副泵电机15 9 72248 起动器QBZ-200N 1140 双速绞车75 60 480414 起动器QJZ16-60N1140 调度绞车11.4 9 72322 起动器QJZ1-30N 1140 调度绞车11.4 9 72 408 起动器QJZ1-30 1140 调度绞车11.4 9 72 214 起动器QBZ-120N 1140 调度绞车55 44 352434 起动器QJZ16-60N1140 调度绞车11.4 9 72215 起动器QBZ-80N 1140 调度绞车25 20 160 271 起动器QBZ-120N 1140 调度绞车11.4 9 72七、4#采区变电所负荷电气整定计算1、采区变电所500KVA变压器的整定计算500KVA移变（10KV→690V,变比取14.5）二次侧过载整定电流：I/zz=K∑I e=0.75×1.1×330=272A二次侧短路保护电流：I zz=I Qe+K∑I e=6×1.1×110+0.75×1.1×220=908A （取无极绳绞车电机为干线最大负载）折算至一次侧过载整定电流：I/Z=272÷14.5=19A折算至一次侧短路保护电流：I Z=908÷14.5=63A2、采区变电所馈电整定计算（1）4#北轨道胶带运输409#馈电的整定计算馈电过载整定电流：I/zz=K∑I e=1.1×111=122A馈电短路保护电流：I zz=I Qe+K∑I e=6×1.1×74+1.1×37=529A（取皮带机为干线最大负载）（2）6#北胶带123#馈电的整定计算馈电过载整定电流：I/zz=K∑I e=1.1×97=107A馈电短路保护电流：I zz=I Qe+K∑I e=6×1.1×75+1.1×22=519A（取皮带机为干线最大负载）（3）6#无极绳绞车253#馈电的整定计算馈电过载整定电流：I/zz=K∑I e=1.2×122=146A馈电短路保护电流：I zz=I Qe+K∑I e=6×1.2×110+1.2×12=806A （取无极绳绞车电机为干线最大负载）编号名称位置型号电压（V)用途负载（KW)过载电流（A)短路电流（A)321 起动器轨道QJZ16-20660 皮带机电机37 40 320394 起动器QJZ16-20660 皮带机电机37 40 320317 起动器QBZ-200 660 电滚筒37 40 320207 起动器6#北胶带QJZ16-20660 皮带机电机75 82 656212 起动器QJZ16-20660 备用402 起动器QJZ16-60 660 张紧绞车 5.5 6 48 264 起动器QJZ1-60 660 水泵22 24 192113 变频器6#无极绳绞车硐室QBZ-120N 660 给煤机电机18.5 25 2197 起动器QJZ1-30 660 备用462 起动器QBZ-200 660 备用473 起动器QJZ16-60N660 调度绞车11.4 13 104 采区变电所高爆整定表编号名称型号电压（V)用途负载（KW)过载电流（A)短路电流（A)060 高爆PBG-400Y 10000 1#总进线1016 66 264 061 高爆PBG-100Y 10000 备用062 高爆PBG-100Y 10000 4#东上山730 42 146 063 高爆PBG-100Y 10000 变电所低压330 19 63 064 高爆PBG-200Y 10000 备用065 高爆PBG-400Y 10000 联络066 高爆PBG-100Y 10000 备用067 高爆PBG-100Y 10000 局扇专电60 5 36 068 高爆PBG-100Y 10000 备用069 高爆PBG-100Y 10000 变电所低压330 19 63 070 高爆PBG-400Y 10000 2#总进线1016 66 264八、10412综采工作面电气整定计算1、移变的整定计算（1）500KVA移变（10KV→1200V,变比取8.3）二次侧过载整定电流：I/zz=K∑I e=0.75×0.65×520=254A二次侧短路保护电流：I zz=I Qe+K∑I e=6×0.65×320+0.75×0.65×200=1345A （取皮带机电机为干线最大负载）折算至一次侧过载整定电流：I/Z=254÷8.3=31A折算至一次侧短路保护电流：I Z=1345÷8.3=162A（2）1600KVA移变（10KV→1200V,变比取8.3）二次侧过载整定电流：I/zz=K∑I e=0.75×0.65×1505=734A二次侧短路保护电流：I zz=I Qe+K∑I e=6×0.65×315+0.75×0.65×1190=1808A （取前溜机头高速为干线最大负载）折算至一次侧过载整定电流：I/Z=734÷8.3=99A折算至一次侧短路保护电流：I Z=1808÷8.3=218A（3）1600KVA移变（10KV→1200V,变比取8.3）二次侧过载整定电流：I/zz=K∑I e=0.75×0.65×1285=626A二次侧短路保护电流：I zz=I Qe+K∑I e=6×0.65×730+0.75×0.65×555=3117A （取采煤机为干线最大负载）折算至一次侧过载整定电流：I/Z=626÷8.3=75A折算至一次侧短路保护电流：I Z=3117÷8.3=375A2、馈电开关的整定计算（1）回风顺槽158#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×0.65×180=88A馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×55+0.75×0.65×125=275A （取调度绞车电机为干线最大负载）（2）回风顺槽465#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×0.65×60=29A馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×22+0.75×0.65×38=104A （取钻机电机为干线最大负载）（3）运输顺槽521#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×0.65×180=88A馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×55+0.75×0.65×125=275A （取钻机电机为干线最大负载）（4）运输顺槽290#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.65×320=208A馈电的短路保护计算:I=I Qe+K∑I e=8×0.65×320=1664A （取皮带机电机为干线最大负载）编号名称型号电压（V)用途负载（KW)过载电流（A)短路电流（A)337 软起QJR-400 1140 皮带机电机160 104 832 396 软起QJR-400 1140 皮带机电机160 104 832 377 起动器QBZ-120N 1140 双速绞车电机55 44 352 292 起动器QJZ16-60 1140 卷带机电机7.5 6 48 265 起动器QBZ-120N 1140 张紧绞车电机22 17 136 444 起动器QBZ-120N 1140 水泵22 14 112 350 起动器QBZ-80N 1140 回柱绞车45 36 288 517 起动器QBZ-80N 1140 双速绞车30 24 192 436 起动器QBZ-120N 1140 水泵7.5 5 40 356 起动器QBZ-80N 1140 水泵7.5 5 40 473 起动器QBZ-120N 1140 水泵7.5 5 40 222 起动器QJZ1-30 1140 钻机22 14 112 504 起动器QBZ-120N 1140 调度绞车55 44 352 476 起动器QJZ16-30 1140 调度绞车11.4 9 72 397 起动器QJZ1-30 1140 水泵30 19 152 503 起动器QBZ-120 1140 排污泵30 19 152310 起动器QBZ-80N 1140 双速绞车30 24 192432 组合开关起动器QJZ1-2400/1140-121140 乳化泵200 130 10401140 喷雾泵37 24 1921140 前溜机头高速315 200 16001140 前留机头低速160 104 8321140 前溜机尾高速315 200 16001140 前留机尾低速160 104 8321140 后溜机头高速315 200 16001140 后留机头低速160 104 8321140 后溜机尾高速315 200 16001140 后留机尾低速160 104 832430组合开关起动器QJZ1-2400/1140-121140 采煤机730 475 38001140 破碎机110 71 5681140 转载机低速100 65 5201140 转载机高速200 130 10401140 乳化泵200 130 10401140 喷雾泵37 24 192九、10406综掘工作面电气整定计算1、移变的整定计算（1）回风顺槽630KVA移变（10KV→1200V,变比取8.3）二次侧过载整定电流：I/zz=K∑I e=0.75×0.65×660=322A二次侧短路保护电流：I zz=I Qe+K∑I e=6×0.65×261+0.75×0.65×399=1212A （取综掘机为干线最大负载）折算至一次侧过载整定电流：I/Z=322÷8.3=39A折算至一次侧短路保护电流：I Z=1212÷8.3=146A（2）进风顺槽500KVA移变（10KV→690V,变比取14.5）二次侧过载整定电流：I/zz=K∑I e=0.75×1.1×638=526A二次侧短路保护电流：I zz=I Qe+K∑I e=6×1.1×261+0.75×1.1×377=2034A （取前溜机头高速为干线最大负载）折算至一次侧过载整定电流：I/Z=526÷14.5=36A折算至一次侧短路保护电流：I Z=2034÷14.5=140A2、馈电开关的整定计算（1）回风顺槽555#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×0.65×300=146A馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×220+0.75×0.65×80=897A （取皮带机为干线最大负载）（2）回风顺槽304#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×0.65×360=175A馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×261+0.75×0.65×99=1066A （取综掘机为干线最大负载）（3）进风顺槽536#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×1.1×250=206A馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×220+0.75×1.1×30=1477A （取皮带机为干线最大负载）（4）进风顺槽267#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×1.1×388=320A馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×261+0.75×1.1×127=1827A （取综掘机为干线最大负载）（5）进风顺槽239#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×1.1×340=280A馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×261+0.75×1.1×79=1788A （取皮带机电机为干线最大负载）编号名称型号电压（V)用途负载（KW)过载电流（A)短路电流（A)492 起动器QBZ-80 1140 电滚筒37 24 192 341 起动器QBZ-120N 1140 双速绞车30 24 192569 起动器QJZ16-60N1140 调度绞车11.4 13 104329 起动器QBZ16-201140 皮带机电机110 71 568264 起动器QBZ16-201140 皮带机电机110 71 568274 起动器QBZ-80N 1140 张紧绞车电机7.5 6 42568 起动器QJZ16-60N1140 水泵22 14 112193 起动器QJZ16-60N1140 调度绞车11.4 13 104246 起动器QJZ-60 1140 水泵7.5 5 40 413 起动器QBZ-120N 1140 调度绞车11.4 13 104 371 起动器QBZ-200 1140 水泵22 14 112 起动器QJZ1-60 1140 探水机22 14 112 129 起动器QBZ-80N 1140 水泵7.5 5 40 259 起动器QBZ-80N 1140 电滚筒37 24 192534 起动器QJZ16-40660 皮带机电机110 121 968535 起动器QJZ16-40660 皮带机电机110 121 968515 起动器QBZ-120N 660 张紧绞车电机7.5 9 72 362 起动器QBZ-80N 660 调度绞车11.4 13 104567 起动器QJZ16-60N660 调度绞车11.4 13 104497 起动器QBZ-80N 660 调度绞车11.4 13 104 179 起动器QJZ16-30 660 水泵7.5 8 64 363 起动器QBZ-80N 660 调度绞车11.4 13 104 427 起动器QBZ-80N 660 水泵7.5 8 64 507 起动器QBZ-120N 660 调度绞车11.4 13 104566 起动器QJZ16-60N660 水泵22 24 192307 起动器QBZ-60 660 水泵22 24 192 464 起动器QBZ-80N 660 调度绞车11.4 13 104 446 起动器QBZ-120 660 刮板机55 66 528 169 起动器QBZ-120N 660 调度绞车11.4 13 104537 风机切换开关QBZ-2*120AFS660 进顺风机2*30 2*33 2*264303 风机切换开关QBZ-2*120AFS660 回顺风机2*30 2*33 2*264十、4#东上山开拓大巷电气整定计算1、移变的整定计算630KVA移变（10KV→690V,变比取14.5）二次侧过载整定电流：I/zz=K∑I e=0.75×1.1×730=602A二次侧短路保护电流：I zz=I Qe+K∑I e=6×1.1×261+0.75×1.1×469=2110A （取前溜机头高速为干线最大负载）折算至一次侧过载整定电流：I/Z=602÷14.5=42A折算至一次侧短路保护电流：I Z=2110÷14.5=146A2、馈电开关的整定计算（1）4#东轨道上山563#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×1.1×336=277A馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×150+0.75×1.1×186=1143A （取皮带机为干线最大负载）（2）4#东回风上山139#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×1.1×394=325A馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×261+0.75×1.1×133=1833A （取综掘机为干线最大负载）（3）4#东回风上山585#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×1.1×286=236A馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×261+1.1×25=1750A （取综掘机为干线最大负载）编号名称型号电压（V)用途负载（KW)过载电流（A)短路电流（A)561 起动器QJZ16-20660 皮带机电机75 82 656560 起动器QJZ16-20660 皮带机电机75 82 656102 起动器QBZ-80N 660 水泵37 24 192564 起动器QJZ16-60N660 张紧绞车7.5 9 72519 起动器QBZ-80N 660 调度绞车11.4 13 104 308 起动器QBZ-120N 660 调度绞车25 30 240262 起动器QJZ16-60N660 喷浆机 5.5 6 48351 起动器QBZ-200 660 刮板机55 66 528 起动器QJZ16-60 660 装载机45 49 392586 起动器QJZ16-20660 备用587 起动器QJZ16-20660 皮带机电机75 82 656590 起动器QBZ-120N 660 回柱绞车22 26 208588 起动器QJZ16-60N660 电滚筒11 12 96589 起动器QJZ16-60N660 张紧绞车7.5 9 72435 起动器QBZ-120N 660 调度绞车25 30 240 起动器101 风机切换开关QBZ-2*120AFS660 东轨道局扇2*15 2*16 2*128258 风机切换开关QBZ-2*120AFS660 东回风局扇2*15 2*16 2*128十一、4#东上山开拓大巷电气整定计算1、移变的整定计算1000KVA移变（10KV→1200V,变比取8.3）二次侧过载整定电流：I/zz=K∑I e=0.75×0.65×1395=680A二次侧短路保护电流：I zz=I Qe+K∑I e=6×0.65×261+0.75×0.65×1134=1571A （取综掘机为干线最大负载）折算至一次侧过载整定电流：I/Z=680÷8.3=82A折算至一次侧短路保护电流：I Z=1571÷8.3=189A2、馈电开关的整定计算（1）10#东胶带上山142#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×0.65×150=73A馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×110+0.75×0.65×40=448A （取皮带机为干线最大负载）（2）10#东胶带上山289#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×0.65×345=168A馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×261+0.75×0.65×84=1059A （取综掘机为干线最大负载）（3）10#东胶带上山364#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.75×0.65×500=244A馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×55+0.75×0.65×445=431A （取调度绞车为干线最大负载）（4）10#东回风上山167#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.65×110=72A馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×110=429A（取皮带机为干线最大负载）（5）10#东回风上山140#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.65×280=182A馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×261+0.65×19=1030A （取综掘机为干线最大负载）（6）10#回风带上山348#馈电的整定计算馈电的过载整定计算:I/=K∑I e=0.8×110=88A馈电的短路保护计算:I=I Qe+K∑I e=6×0.8×55+0.8×55=308A （取刮板机为干线最大负载）编号名称型号电压（V)用途负载（KW)过载电流（A)短路电流（A)550 起动器QBZ-200 1140 皮带机电机110 72 576469 起动器QJZ16-60N1140 张紧绞车7.5 6 48470 起动器QJZ16-30 1140 备用166 起动器QBZ-80N 1140 调度绞车11.4 9 72 243 起动器QBZ-80N 1140 调度绞车25 20 160 052 起动器QBZ-120N 1140 调度绞车11.4 9 72 起动器QBZ-120N 1140 调度绞车55 44 352 475 起动器QBZ-80N 1140 双速绞车18.5 14 112 321 起动器QJZ1-30 1140 探水机 5.5 4 32175 起动器QJZ16-201140 备用176 起动器QJZ16-201140 皮带机电机110 72 576起动器QJZ16-60N1140 张紧绞车7.5 6 48328 起动器QBZ-120N 1140 双速绞车18.5 14 112323 起动器QJZ16-30N1140 探水机 5.5 4 32363 起动器QBZ-80N 1140 刮板机55 44 352 529 起动器QBZ-120N 1140 刮板机55 44 352337 起动器QBZ-120N 1140 调度绞车55 44 352583 起动器QJZ16-60N1140 调度绞车11.4 9 72511 起动器QBZ-120N 1140 调度绞车55 44 352 392 起动器QJZ-30 1140 水泵7.5 5 40 119 起动器QJZ-30 1140 喷浆机 5.5 4 32 489 起动器QBZ-120N 1140 刮板机55 44 352 398 起动器QBZ-200 1140 刮板机55 44 352 403 起动器QBZ-80N 1140 调度绞车55 44 352 209 起动器QBZ-120N 1140 调度绞车55 44 352452 起动器QJZ16-201140 备用178 起动器QBZ-80N 1140 调度绞车55 44 352 236 起动器QBZ-120N 1140 双速绞车30 24 192 479 起动器QBZ-120N 1140 调度绞车55 44 352199 风机切换开关QBZ-2*120AFS66010#东胶带联巷局扇2*30 2*33 2*264144 风机切换开关QBZ-4*120A660 10#东回风局扇2*30 2*33 2*264143 风机切换开关QBZ-2*120AFS660 10#东胶带局扇2*30 2*33 2*264第二部分短路电流计算及灵敏度验算一、两相短路电流计算公式I d 1(2)=∑∑+222XR Ue221R R K R R b b++=∑ 221X X X K X X b X b+++=∑ 式中： I d 1(2)——两相短路电流，A∑R 、∑X ——短路回路内一相电阻、电抗值的总和，Ω；X X ——根据三相短路容量计算的系统电抗值，Ω； 1R 、1X ——高压电缆的电阻、电抗值，Ω； b K ——矿用变压器的变压比;b R 、b X ——矿用变压器的电阻、电抗值，Ω；2R 、2X ——低压电缆的电阻、电抗值，Ω；Ue ——变压器二次侧的额定电压，对于660V 网络，Ue 以690V 计算；对于1140V 网络，Ue 以1200V 计算；对于127V 网络，Ue 以133V 计算。
