图层的概念

图层层数没有限制 每个图层都有自己的名字加以区别 绘图只能在当前图层上绘图 各图层具有相同的坐标系绘图界限 、显示时的缩放倍数。 可以对位于不同图层上的实体同时 进行编辑操作。
2、图层状态
一个图层可以被设置成可见（开 ）或不可见（关）。 图层的名称最多可由2 5 5个字符 组成。这些字符包含字母、数字 和特殊符号：美元（ $），连字 符（ -），下划线（ _）和空格。 通常图层名称是应使用描述性文 字。
C H A N G E命令用于修改选定 对象的特性，如颜色、线型、线宽、 图层、标高、厚度和打印样式。另外 ，此命令还可以修改直线、圆、文本 和块的某些特性。
访问方法
命令行：CHANGE
操作方法
命令: change 选择对象: （选择一个对象） 选择对象: Enter （按Enter键结束构造选择集） 指定修改点或[特性(P)]: （指定选定对象的修改点或选择“特性”选项 以修改对象的特性）
命令行： PEDIT 菜单：修改→多段线 工具条：修改Ⅱ→多段线
操作方法
命令: pedit 选择多段线: （选择多段线、直线或圆弧） 如果选择的对不是多段线，则提示： 所选对象不是多段线 是否将其转换为多段线？<Y> ：E n t e r （选择的对象被转换为可编辑的单个多段线）
操作方法
如果选择对象是多段线，则直接提示： 输入选项[闭合(C)/合并(J)/宽度 (W)/编辑顶点(E)/拟合(F)/样条曲 线(S)/非曲线化(D)/线型生成(L)/ 放弃(U)]: （选择一个所需选项）
1、图层的概念
所有的图层均使用同一个 图形界限、坐标系和缩放比例 因子。要将一个对象绘制在一 个特定的图层上，首先应将该 图层设置为当前层。在Auto CAD中有、且只有一个当前层。 无论绘制任何对象，都将该对 象放置在当前层上。当前层就 像手工绘图时最上面的透明描 图纸。

小结


1.图层设置的方法，包括图层名、颜色、线型、 线宽等。 2.图层的实际应用
利用图层功能用户还可以方便的组织图形中的信息每个图层表明一种图形对象特性包括线型线宽颜色等
Auto CAD
图层的设置与应用
一、基本概念




1.图层：可看成是透明的覆盖层，用户可以在上面组 织和编辑图形中的对象。利用图层功能，用户还可以 方便的组织图形中的信息，每个图层表明一种图形对 象特性，包括线型、线宽、颜色等。 2.“0层”：为系统自动定义的图层，用户启动CAD系 统后进入的绘图区便是0层。0特性：层名为固定，线 型为细实线，颜色为白色。 3.当前层：为用户当前绘制对象的接纳层，当前层只 有一个。 4.层的数量：层的数量没有限制，用户可以自己设置。

名称：显示图层名称 图层开关：打开时，图线可见且可打印，反之则不可 冻结：冻结视口中选定的图层，冻结后的图层不能显 示、打印、消隐、渲染或重生成。 锁定：图层被锁定后将无法修改图层上的对象。
二、图层的创建与特性设置



颜色：更改与选定图层关联的颜色，单击颜色 名可打开“选择颜色”对话框。 线型：更改与选定图层关联的线型，单击线型 名称可打开“选择线型”对话框。 线宽：更改与选定图层关联的线宽，单击线宽 名称可打开“选择线宽”对话框。
三、图层的调用


1.调用图层 （1）使用图层特性管理器，在列表中选中所 需要的图层后，点击当前按钮 （2）使用图层工具栏 A.打开下拉列表选中所需要的图层即可。 B.选择对象，然后点击将对象图层置为当前。
三、图层的调用

2.改变图形对象所在层 方法：选中要改变图层的对象，然后在图层工 具栏下拉列表中选中目标图层即可

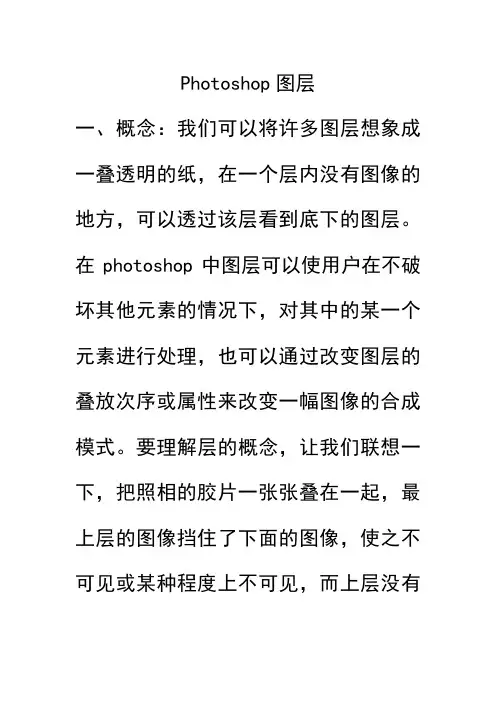

Photoshop图层一、概念：我们可以将许多图层想象成一叠透明的纸，在一个层内没有图像的地方，可以透过该层看到底下的图层。

在photoshop中图层可以使用户在不破坏其他元素的情况下，对其中的某一个元素进行处理，也可以通过改变图层的叠放次序或属性来改变一幅图像的合成模式。

要理解层的概念，让我们联想一下，把照相的胶片一张张叠在一起，最上层的图像挡住了下面的图像，使之不可见或某种程度上不可见，而上层没有图像的区域为透明区域，通过透明区域，可以看到下一层及背景的图像。

层实际上是相对独立的图像。

图层的不透明度：一个层的不透明度决定了其下一层的完全显示程度。

其值在0%－100%间。

当其值为0%时完全透明，100%时则完全遮住下面的图层。

注意不能改变背景图层、被锁定图层和不可见图层的不透明度。

二、几种特殊图层文字图层形状图层新填充图层新调整图层填充图层可以填充纯色、渐变、和图案三种内容。

当设定新的填充图层时，如果当前图层没有一个激活的路径，系统会同时生成一个图层蒙版；如果当前图像中有一个激活的路径，则同时生成图层剪贴路径（图层剪贴路径是一种具有矢量特性的蒙板，使用形状或钢笔工具创建的图形图层，实际上就是具有图层剪贴路径的填充图层），而不是图层蒙版。

调整图层主要用来控制色调和色彩的调整，它存放的是图像的色调和色彩，而不存放图像。

在调整图层里调节下面层色彩的色阶、色彩平衡等，它不会改变下面层的原始图像。

形状图层是链接到矢量蒙版的填充图层。

通过编辑形状的填充图层，可以很容易地将填充更改为其它颜色、渐变或图案。

也可以编辑形状的矢量蒙版以修改形状轮廓，并对图层应用样式。

◆点按两次图层调板中形状图层的缩览图，然后用拾色器选取一种不同的颜色。

◆在图层调板中选择形状图层,选取“图层”>“更改图层内容”>“渐变”(或图案)，并设置相应选项。

◆在图层调板或路径调板中点按形状图层的矢量蒙版缩览图。

然后使用形状和钢笔工具更改形状。

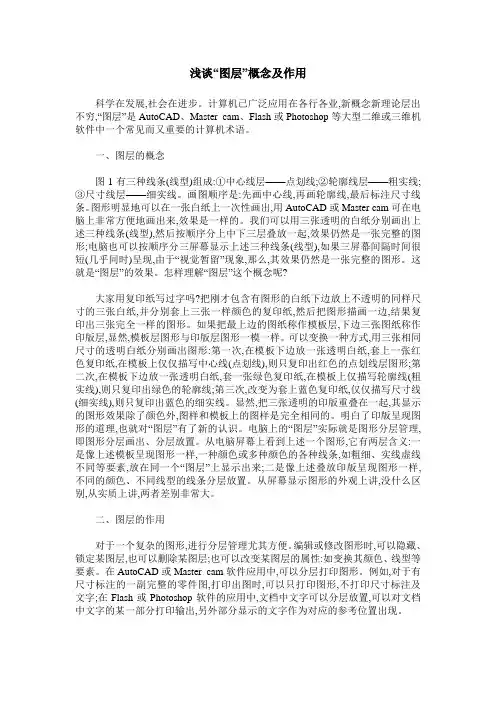

浅谈“图层”概念及作用科学在发展,社会在进步。

计算机已广泛应用在各行各业,新概念新理论层出不穷,“图层”是AutoCAD、Master cam、Flash或Photoshop等大型二维或三维机软件中一个常见而又重要的计算机术语。

一、图层的概念图1有三种线条(线型)组成:①中心线层——点划线;②轮廓线层——粗实线;③尺寸线层——细实线。

画图顺序是:先画中心线,再画轮廓线,最后标注尺寸线条。

图形明显地可以在一张白纸上一次性画出,用AutoCAD或Master cam可在电脑上非常方便地画出来,效果是一样的。

我们可以用三张透明的白纸分别画出上述三种线条(线型),然后按顺序分上中下三层叠放一起,效果仍然是一张完整的图形;电脑也可以按顺序分三屏幕显示上述三种线条(线型),如果三屏幕间隔时间很短(几乎同时)呈现,由于“视觉暂留”现象,那么,其效果仍然是一张完整的图形。

这就是“图层”的效果。

怎样理解“图层”这个概念呢?大家用复印纸写过字吗?把刚才包含有图形的白纸下边放上不透明的同样尺寸的三张白纸,并分别套上三张一样颜色的复印纸,然后把图形描画一边,结果复印出三张完全一样的图形。

如果把最上边的图纸称作模板层,下边三张图纸称作印版层,显然,模板层图形与印版层图形一模一样。

可以变换一种方式,用三张相同尺寸的透明白纸分别画出图形:第一次,在模板下边放一张透明白纸,套上一张红色复印纸,在模板上仅仅描写中心线(点划线),则只复印出红色的点划线层图形;第二次,在模板下边放一张透明白纸,套一张绿色复印纸,在模板上仅描写轮廓线(粗实线),则只复印出绿色的轮廓线;第三次,改变为套上蓝色复印纸,仅仅描写尺寸线(细实线),则只复印出蓝色的细实线。

显然,把三张透明的印版重叠在一起,其显示的图形效果除了颜色外,图样和模板上的图样是完全相同的。

明白了印版呈现图形的道理,也就对“图层”有了新的认识。

电脑上的“图层”实际就是图形分层管理,即图形分层画出、分层放置。
