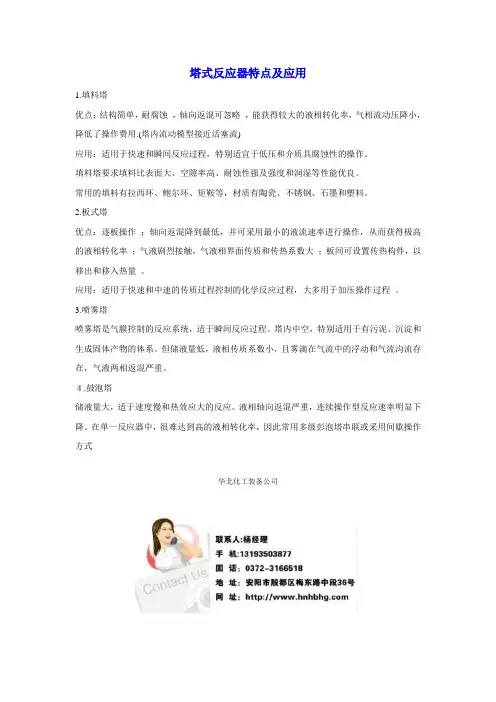

塔式反应器特点及应用
1.填料塔
优点：结构简单，耐腐蚀，轴向返混可忽略，能获得较大的液相转化率，气相流动压降小，降低了操作费用.(塔内流动模型接近活塞流)
应用：适用于快速和瞬间反应过程，特别适宜于低压和介质具腐蚀性的操作。
填料塔要求填料比表面大、空隙率高、耐蚀性强及强度和润湿等性能优良。
常用的填料有拉西环、鲍尔环、矩鞍等，材质有陶瓷、不锈钢、石墨和塑料。
2.板式塔
优点：逐板操作；轴向返混降到最低，并可采用最小的液流速率进行操作，从而获得极高的液相转化率；气液剧烈接触，气液相界面传质和传热系数大；板间可设置传热构件，以移出和移入热量。
应用：适用于快速和中速的传质过程控制的化学反应过程，大多用于加压操作过程。
3.喷雾塔
喷雾塔是气膜控制的反应系统，适于瞬间反应过程。
塔内中空，特别适用于有污泥、沉淀和生成固体产物的体系。
但储液量低，液相传质系数小，且雾滴在气流中的浮动和气流沟流存在，气液两相返混严重。
４.鼓泡塔
储液量大，适于速度慢和热效应大的反应。
液相轴向返混严重，连续操作型反应速率明显下降。
在单一反应器中，很难达到高的液相转化率，因此常用多级彭泡塔串联或采用间歇操作方式
华北化工装备公司。

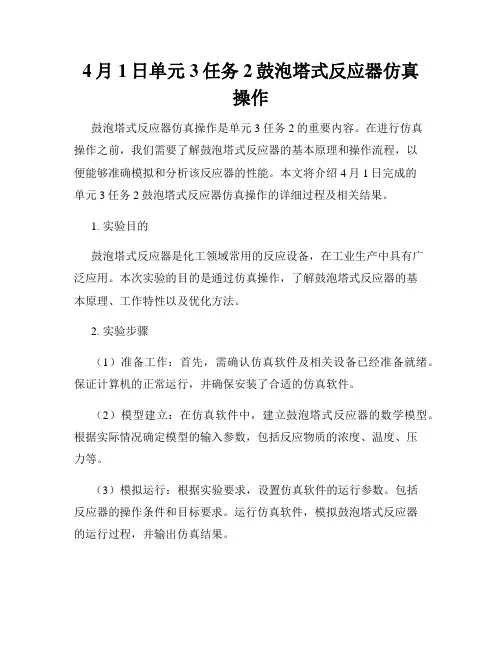

4月1日单元3任务2鼓泡塔式反应器仿真操作鼓泡塔式反应器仿真操作是单元3任务2的重要内容。
在进行仿真操作之前，我们需要了解鼓泡塔式反应器的基本原理和操作流程，以便能够准确模拟和分析该反应器的性能。
本文将介绍4月1日完成的单元3任务2鼓泡塔式反应器仿真操作的详细过程及相关结果。
1. 实验目的鼓泡塔式反应器是化工领域常用的反应设备，在工业生产中具有广泛应用。
本次实验的目的是通过仿真操作，了解鼓泡塔式反应器的基本原理、工作特性以及优化方法。
2. 实验步骤（1）准备工作：首先，需确认仿真软件及相关设备已经准备就绪。
保证计算机的正常运行，并确保安装了合适的仿真软件。
（2）模型建立：在仿真软件中，建立鼓泡塔式反应器的数学模型。
根据实际情况确定模型的输入参数，包括反应物质的浓度、温度、压力等。
（3）模拟运行：根据实验要求，设置仿真软件的运行参数。
包括反应器的操作条件和目标要求。
运行仿真软件，模拟鼓泡塔式反应器的运行过程，并输出仿真结果。
（4）结果分析：对仿真结果进行分析和评估。
包括反应物质的转化率、反应速率等指标的计算和比较。
观察反应器的温度、压力和流体分布等变化情况。
（5）参数调整：根据分析结果，对反应器的相关参数进行调整。
可以改变反应物质的初始浓度、温度和流速等参数，以获得更好的反应效果。
（6）结果验证：对调整后的参数进行仿真运行，并观察结果的变化。
通过与实际操作的对比，验证仿真结果的准确性和可靠性。
3. 实验结果根据仿真操作和分析，得到了鼓泡塔式反应器的相关结果：（1）反应物质的转化率随时间的变化曲线；（2）反应物质的浓度随反应器高度的变化曲线；（3）反应器中温度和压力的变化曲线；（4）气液两相混合的程度及流体的流动情况。
4. 结果分析根据仿真结果的分析，可以得到以下结论：（1）反应物质的转化率随时间的增加而逐渐增加，并趋于稳定；（2）反应物质的浓度随着反应器高度的增加而逐渐减小，且呈现非线性变化；（3）反应器中的温度随着反应进行而升高，压力也随之增加；（4）气液两相的混合程度在鼓泡塔内较好，流体的流动呈现较好的均匀性。

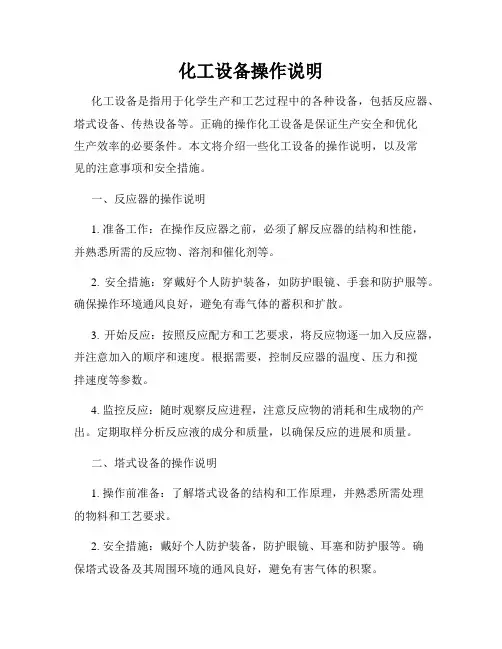

化工设备操作说明化工设备是指用于化学生产和工艺过程中的各种设备，包括反应器、塔式设备、传热设备等。
正确的操作化工设备是保证生产安全和优化生产效率的必要条件。
本文将介绍一些化工设备的操作说明，以及常见的注意事项和安全措施。
一、反应器的操作说明1. 准备工作：在操作反应器之前，必须了解反应器的结构和性能，并熟悉所需的反应物、溶剂和催化剂等。
2. 安全措施：穿戴好个人防护装备，如防护眼镜、手套和防护服等。
确保操作环境通风良好，避免有毒气体的蓄积和扩散。
3. 开始反应：按照反应配方和工艺要求，将反应物逐一加入反应器，并注意加入的顺序和速度。
根据需要，控制反应器的温度、压力和搅拌速度等参数。
4. 监控反应：随时观察反应进程，注意反应物的消耗和生成物的产出。
定期取样分析反应液的成分和质量，以确保反应的进展和质量。
二、塔式设备的操作说明1. 操作前准备：了解塔式设备的结构和工作原理，并熟悉所需处理的物料和工艺要求。
2. 安全措施：戴好个人防护装备，防护眼镜、耳塞和防护服等。
确保塔式设备及其周围环境的通风良好，避免有害气体的积聚。
3. 开始操作：按照工艺要求，将待处理物料逐级进入塔式设备，控制进料速度和温度等参数。
根据需要，可调整塔内填料和塔底液位等。
4. 监测运行：随时观察塔内的液位、压力和温度等物理参数，及时调整操作条件，确保设备正常运行。
定期取样分析处理后的物料，以验证处理效果。
三、传热设备的操作说明1. 操作前准备：熟悉传热设备的类型和工作原理，了解待处理物料的性质和工艺要求。
2. 安全措施：操作前应检查传热设备的密封性和耐压性，避免泄漏和爆炸的风险。
配备好个人防护装备，如安全手套和防护服等。
3. 开始操作：根据物料的传热需求，控制传热设备的加热或冷却制度，调整设备的操作参数，如温度和流速等。
4. 运行监测：随时观察传热设备的运行情况，检查流体的流动状态和温度变化。
定期维护设备，清除设备内的阻塞物，以保证传热效率和设备的正常运行。
塔式反应器结构和工作原理用于实现气液相或液液相反应过程的塔式设备，包括填充塔、板式塔、鼓泡塔等。
（一）鼓泡塔反应器鼓泡塔反应器广泛应用于液体相也参与反应的中速、慢速反应和放热量大的反应。
例如，各种有机化合物的氧化反应、各种石蜡和芳烃的氯化反应、各种生物化学反应、污水处理曝气氧化和氨水碳化生成固体碳酸氢铵等反应，都采用这种鼓泡塔反应器。
（二）填料塔反应器填料塔是以塔内的填料作为气液两相间接触构件的传质设备。
液体从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。
气体从塔底送入，经气体分布装置（小直径塔一般不设气体分布装置）分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。
填料塔属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液相为分散相。
（三）板式塔反应器板式塔反应器的液体是连续相而气体是分散相，借助于气相通过塔板分散成小气泡而与板上液体相接触进行化学反应。
板式塔反应器适用于快速及中速反应。
采用多板可以将轴向返混降低至最小程度，并且它可以在很小的液体流速下进行操作，从而能在单塔中直接获得极高的液相转化率。
同时，板式塔反应器的气液传质系数较大，可以在板上安置冷却或加热元件，以适应维持所需温度的要求。
但是板式塔反应器具有气相流动压降较大和传质表面较小等缺点。
（四）喷淋塔反应器喷淋塔反应器结构较为简单，液体以细小液滴的方式分散于气体中，气体为连续相，液体为分散相，具有相接触面积大和气相压降小等优点。
适用于瞬间、界面和快速反应，也适用于生成固体的反应。
喷淋塔反应器具有持液量小和液侧传质系数过小，气相和液相返混较为严重的缺点。

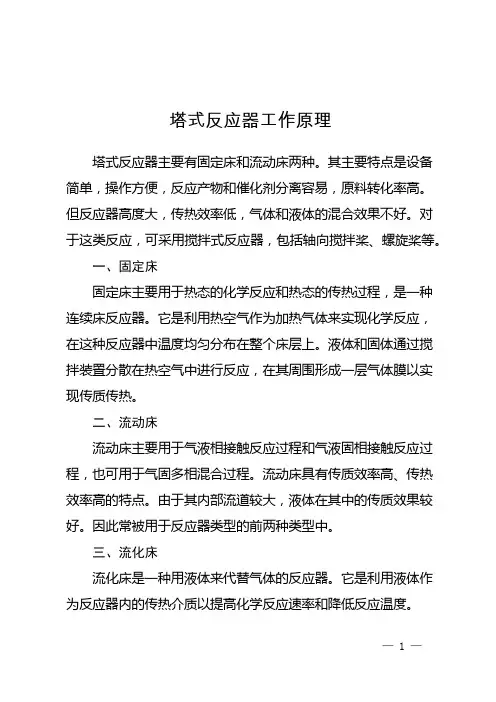

塔式反应器工作原理
塔式反应器主要有固定床和流动床两种。
其主要特点是设备简单，操作方便，反应产物和催化剂分离容易，原料转化率高。
但反应器高度大，传热效率低，气体和液体的混合效果不好。
对于这类反应，可采用搅拌式反应器，包括轴向搅拌桨、螺旋桨等。
一、固定床
固定床主要用于热态的化学反应和热态的传热过程，是一种连续床反应器。
它是利用热空气作为加热气体来实现化学反应，在这种反应器中温度均匀分布在整个床层上。
液体和固体通过搅拌装置分散在热空气中进行反应，在其周围形成一层气体膜以实现传质传热。
二、流动床
流动床主要用于气液相接触反应过程和气液固相接触反应过程，也可用于气固多相混合过程。
流动床具有传质效率高、传热效率高的特点。
由于其内部流道较大，液体在其中的传质效果较好。
因此常被用于反应器类型的前两种类型中。
三、流化床
流化床是一种用液体来代替气体的反应器。
它是利用液体作为反应器内的传热介质以提高化学反应速率和降低反应温度。
— 1 —。
反应操作单元（固定床、流化床、釜式、管式、塔式反应器）机械化、自动化设计指导方案目录1反应物系的相态化学反应是指分子破裂成原子，原子重新排列组合生成新分子的过程。
按反应物系的相态来分类，化学反应分为均相反应和多相反应，其中均相反应分为气相均相、液相均相、固相均相三类；多相反应分为气-固、气-液、液-液、液-固、固-固、气-液-固等六类。
2反应器类型反应器是一种实现反应过程的设备，根据不同特性，有不同的分类，工业生产中常用的五种反应器有固定床反应器、流化床反应器、釜式反应器、管式反应器、塔式反应器。
2.1固定床反应器化学工业中最为常用的气固相反应器主要是固定床反应器。
凡是流体通过不动的固体物料所形成的床层而进行反应的装置都称作固定床反应器,其中尤以用气态的反应物料通过由固体催化剂所构成的床层进行反应的气-固相催化反应器占最主要的地位。
如炼油工业中的催化重整，异构化，基本化学工业中的氨合成、天然气转化，石油化工中的乙烯氧化制环氧乙烷、乙苯脱氢制苯乙烯等等。
此外还有不少非催化的气-固相反应，如水煤气的生产，氮与电石反应生成石灰氮(CaCN2)以及许多矿物的焙烧等，也都采用固定床反应器。
2.2流化床反应器流态化技术是一种强化流体(气体或液体)与固体颗粒间相互作用的操作，可使操作连续，生产强化，过程简化。
具有传热效率较高、床层温度分布均匀、相间接触面积很大、固体粒子输送方便等优点。
流态化的过程与流化床的结构紧密联系，要根据生产任务正确识别流化床反应器及其附属设备。
流化床反应器是将流态化技术应用于流体（通常指气体）、固相化学反应的设备。
有气-固相流化床催化反应器和气-固相流化床非催化反应器两种。
以-定的流动速率使固体催化剂颗粒呈悬浮湍动，并在催化剂作用下进行化学反应的设备称为气-固相流化床催化反应器（常简称为流化床），它是气-固相催化反应常用的一种。
流化床反应器的结构形式很多，除单器外，还有双器流化床反应器。
反应器选型与设计一、反应器类型反应器设备种类很多，按结构型式分，大致可分为釜式反应器、管式反应器、塔式反应器、固定床反应器、流化床反应器等。
1.1釜式反应器：反应器中物料浓度和温度处处相等，并且等于反应器出口物料的浓度和温度。
物料质点在反应器内停留时间有长有短，存在不同停留时间物料的混合，即返混程度最大。
应器内物料所有参数，如浓度、温度等都不随时间变化，从而不存在时间这个自变量。
优点：适用范围广泛，投资少，投产容易，可以方便地改变反应内容。
缺点：换热面积小，反应温度不易控制，停留时间不一致。
绝大多数用于有液相参与的反应，如：液液、液固、气液、气液固反应等。
1.2 管式反应器①由于反应物的分子在反应器内停留时间相等，所以在反应器内任何一点上的反应物浓度和化学反应速度都不随时间而变化，只随管长变化。
②管式反应器具有容积小、比表面大、单位容积的传热面积大，特别适用于热效应较大的反应。
③由于反应物在管式反应器中反应速度快、流速快，所以它的生产能力高。
④管式反应器适用于大型化和连续化的化工生产。
⑤和釜式反应器相比较，其返混较小，在流速较低的情况下，其管内流体流型接近与理想流体。
⑥管式反应器既适用于液相反应，又适用于气相反应。
用于加压反应尤为合适。
1.3 固定床反应器固定床反应器的优点是：①返混小，流体同催化剂可进行有效接触，当反应伴有串联副反应时可得较高选择性。
②催化剂机械损耗小。
③结构简单。
固定床反应器的缺点是：①传热差，反应放热量很大时，即使是列管式反应器也可能出现飞温（反应温度失去控制，急剧上升，超过允许范围）。
②操作过程中催化剂不能更换，催化剂需要频繁再生的反应一般不宜使用，常代之以流化床反应器或移动床反应器。
固定床反应器中的催化剂不限于颗粒状，网状催化剂早已应用于工业上。
目前，蜂窝状、纤维状催化剂也已被广泛使用。
1. 4 流化床反应器（1）流化床反应器的优点①由于可采用细粉颗粒，并在悬浮状态下与流体接触，流固相界面积大（可16400m2/m3），有利于非均相反应的进行，提高了催化剂的利用率。

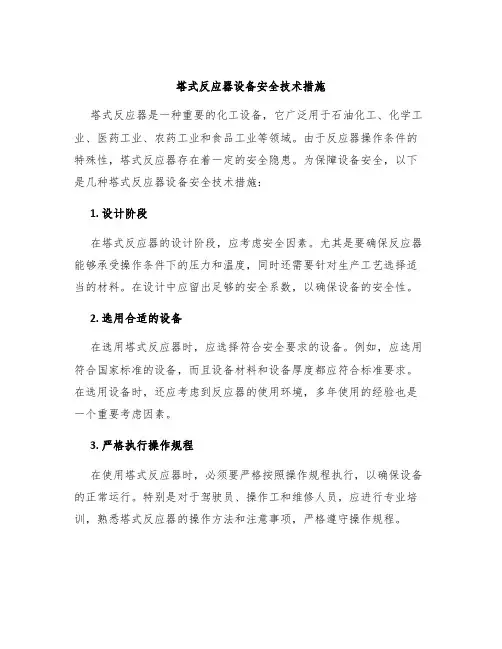

塔式反应器设备安全技术措施塔式反应器是一种重要的化工设备，它广泛用于石油化工、化学工业、医药工业、农药工业和食品工业等领域。
由于反应器操作条件的特殊性，塔式反应器存在着一定的安全隐患。
为保障设备安全，以下是几种塔式反应器设备安全技术措施：1. 设计阶段在塔式反应器的设计阶段，应考虑安全因素。
尤其是要确保反应器能够承受操作条件下的压力和温度，同时还需要针对生产工艺选择适当的材料。
在设计中应留出足够的安全系数，以确保设备的安全性。
2. 选用合适的设备在选用塔式反应器时，应选择符合安全要求的设备。
例如，应选用符合国家标准的设备，而且设备材料和设备厚度都应符合标准要求。
在选用设备时，还应考虑到反应器的使用环境，多年使用的经验也是一个重要考虑因素。
3. 严格执行操作规程在使用塔式反应器时，必须要严格按照操作规程执行，以确保设备的正常运行。
特别是对于驾驶员、操作工和维修人员，应进行专业培训，熟悉塔式反应器的操作方法和注意事项，严格遵守操作规程。
4. 安装防护设备针对塔式反应器使用过程中可能发生的事故，应在设备上安装防护设备，例如安全阀、压力计、温度计、流量计等。
这些设备监测反应器工作状态，一旦发现异常情况，就会及时采取措施，避免设备的危险发生。
5. 定期检查维修定期检查塔式反应器设备对设备的安全保障非常关键。
这涉及到设备的定期维护和保养，检查设备连接情况、阀门和管道的泄露情况，以及设备本身的压力、温度和流量等参数是否正常。
如发现异常，应及时处理，并在安全检查表上签字记录。
6. 做好紧急预案事故预案是实现塔式反应器设备安全保障的重要措施。
在塔式反应器发生危险事故时，应启动优先级高的紧急预案，包括疏散人员、把所有泄漏和异常关闭系统等。
为确保行动的平稳和迅速，还应制定一份操作手册。
7. 增强员工安全意识员工的安全意识对于塔式反应器设备的安全保障非常关键。
公司应该加强对员工的培训和教育，提高员工的安全意识，引导员工树立安全第一的思想，做好安全意识教育和安全意识提高活动。

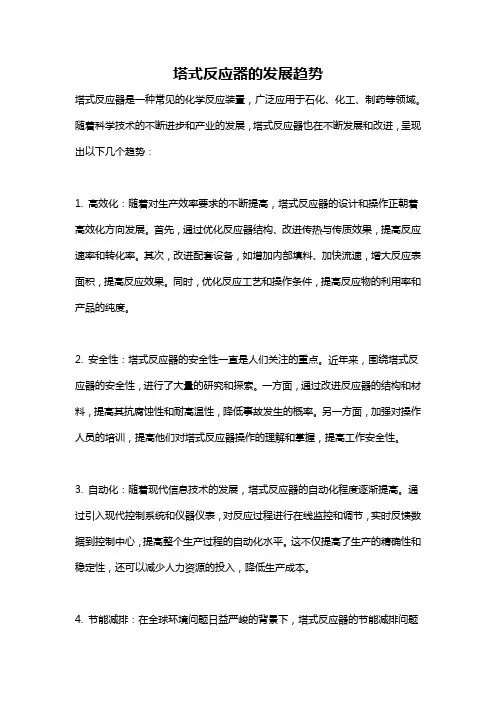

塔式反应器的发展趋势塔式反应器是一种常见的化学反应装置，广泛应用于石化、化工、制药等领域。
随着科学技术的不断进步和产业的发展，塔式反应器也在不断发展和改进，呈现出以下几个趋势：1. 高效化：随着对生产效率要求的不断提高，塔式反应器的设计和操作正朝着高效化方向发展。
首先，通过优化反应器结构、改进传热与传质效果，提高反应速率和转化率。
其次，改进配套设备，如增加内部填料、加快流速，增大反应表面积，提高反应效果。
同时，优化反应工艺和操作条件，提高反应物的利用率和产品的纯度。
2. 安全性：塔式反应器的安全性一直是人们关注的重点。
近年来，围绕塔式反应器的安全性，进行了大量的研究和探索。
一方面，通过改进反应器的结构和材料，提高其抗腐蚀性和耐高温性，降低事故发生的概率。
另一方面，加强对操作人员的培训，提高他们对塔式反应器操作的理解和掌握，提高工作安全性。
3. 自动化：随着现代信息技术的发展，塔式反应器的自动化程度逐渐提高。
通过引入现代控制系统和仪器仪表，对反应过程进行在线监控和调节，实时反馈数据到控制中心，提高整个生产过程的自动化水平。
这不仅提高了生产的精确性和稳定性，还可以减少人力资源的投入，降低生产成本。
4. 节能减排：在全球环境问题日益严峻的背景下，塔式反应器的节能减排问题也备受关注。
一方面，通过优化反应器的结构和操作条件，减少能量的消耗，降低生产过程中的能源损耗。
另一方面，引入先进的废气治理设备，对反应废气进行净化处理，降低对环境的影响。
5. 绿色化：绿色化是当今塔式反应器发展的重要方向。
绿色化不仅包括节能减排，还包括从根本上改变反应过程中使用的原料和催化剂。
尽量采用绿色、环保的原料和催化剂，减少对环境的污染和破坏。
此外，开展高效催化剂的研究和开发，提高反应的选择性和效果，减少催化剂的使用量。
综上所述，塔式反应器的发展趋势是高效化、安全化、自动化、节能减排和绿色化。
通过不断的科学研究和技术创新，塔式反应器将进一步提高生产效率，减少能源消耗，降低环境污染，促进可持续发展。
目录1 鼓泡塔反应器简介 (1)1.1 鼓泡塔的概念 (1)1.2 鼓泡塔的结构 (2)1.3 鼓泡塔类型 (2)1.3.1空心式 (3)1.3.2 多段式 (3)1.3.3 循环式 (3)1.4 鼓泡塔反应器的操作状态 (5)2 鼓泡塔反应器的流体力学特性 (7)2.1气泡直径 (8)2.2含气率 (8)2.3气液比相界面积 (10)2.4鼓泡塔内的气体阻力ΔP (10)2.5返混 (10)3 鼓泡塔反应器的传质、传热特性 (11)3.1鼓泡塔的传质 (11)3.2鼓泡塔的传热 (12)4 鼓泡塔反应器的数学模型 (14)4.1 双流体模型 (14)4.2 湍流模型 (14)5 鼓泡塔反应器的工业应用实例 (16)1 鼓泡塔反应器简介1.1 鼓泡塔的概念鼓泡塔是在塔体下部装上分布器，将气体分散在液体中进行传质、传热的一种塔式反应器。
优点：气相高度分散于液相中，具有大的液体持有量和相界接触面，传质和传热效率高，适用于缓慢化学反应和高度放热的情况；结构简单，操作稳定，投资和维修费用低，被广泛应用于加氢、脱硫、烃类氧化、烃类卤化等工业过程。
缺点：液相有较大的返混，气相有较大的压降。
当高径比大时，气泡合并速度增加，使相际接触面积减小。
1.2 鼓泡塔的结构图1.2 简单鼓泡塔气体分布器：使气体分布均匀，强化传热、传质。
是气液相鼓泡塔的关键设备之一，型式：多孔板，喷嘴，多孔等，为鼓泡塔主要结构之一，另一主要结构为塔体。
换热装置：1、夹套式：热效应不大时。
2、蛇管式：热效应较大时。
3、外循环换热式：热效应较大时塔体可安装夹套或其它型式换热器或设有扩大段、液滴捕集器等；塔内液体层中可放置填料；塔内可安置水平多孔隔板以提高气体分散程度和减少液体返混。
1.3 鼓泡塔类型1.3.1空心式图1.3.1 空心式鼓泡塔图1.3.2 多段式鼓泡塔空心式鼓泡塔如图1.3.1所示，塔内不含塔板和液体分布器，最适用于缓慢化学反应系统或伴有大量热效应的的反应系统。
一、实习背景随着我国工业的快速发展，化工行业对反应器的研究和应用日益广泛。
塔式反应器作为一种重要的化工设备，广泛应用于石油、化工、医药等领域。
为了更好地了解塔式反应器的结构、原理和应用，提高自身的实践能力，我于2023年6月参加了为期一个月的塔式反应器生产实习。
二、实习单位简介本次实习单位为我国某知名化工企业，该企业主要从事石油化工产品的研发、生产和销售，拥有先进的生产设备和技术。
在实习期间，我有幸参观了企业的生产车间，了解了企业的发展历程和主要产品。
三、实习内容1. 塔式反应器的基本原理塔式反应器是一种用于气液相或液液相反应的塔式设备，主要包括鼓泡塔、填料塔、板式塔等。
在实习过程中，我重点学习了鼓泡塔反应器的原理。
鼓泡塔反应器内盛有液体，底部装有气体分布器，气体通过分布器上小孔鼓泡进入，液体可以间歇或连续加入反应器。
气体在鼓泡塔反应器中为分散相，液体为连续相。
2. 塔式反应器的结构及操作在实习期间，我参观了鼓泡塔反应器的实际结构，包括塔体、气体分布器、塔底支撑等。
同时，我还了解了鼓泡塔反应器的操作流程，包括气体进料、液体进料、温度控制、压力控制等。
3. 塔式反应器的应用及优缺点鼓泡塔反应器在生物柴油生产、石油化工、医药等领域有广泛的应用。
其优点包括结构简单、运行可靠、易于实现大型化、适宜于加压操作等。
但同时也存在一些缺点，如热效应较大、气体空塔速度不宜过高、易产生液面及压力脉动等。
4. 塔式反应器的安全操作及注意事项在实习过程中，我学习了塔式反应器的安全操作规程和注意事项。
主要包括：确保反应器内液体和气体流量稳定、严格控制温度和压力、防止设备振动、定期检查设备运行状况等。
四、实习心得1. 理论与实践相结合通过本次实习，我深刻体会到理论知识与实践操作相结合的重要性。
在实习过程中，我不仅学习了塔式反应器的基本原理和结构，还亲身体验了其操作过程，使我对塔式反应器的理解更加深入。
2. 安全意识在实习过程中，我意识到安全操作的重要性。
