网络测试方案XX项目测试方案XX工程有限公司2020年11月目录第1章测试设备清单 (2)第2章网络以及安全设备单机测试 (3)2.1H3C LS-7506(2台) (3)2.2H3C LS-5130S-28S-HI(5台) (4)2.3H3C LS-5130S-28S-EI(1台) (6)2.4D PTECH FW1000-GC-N(1台) (8)2.5D ELL P OWER E DGE R730(1台) (8)2.6ATEN CL5708M(1台) (9)第3章网络设备连通性测试 (10)3.1H3C LS-7506(2台) (10)3.2H3C LS-5130S-28S-HI(5台) (10)3.3H3C LS-5130S-28S-EI(1台) (11)3.4D PTECH FW1000-GC-N(1台) (12)3.5D ELL P OWER E DGE R730(1台) (13)第4章冗余测试 (14)4.1设备冗余测试 (14)4.1.1H3C LS-7506(2台) (14)4.1.2Dptech FW1000-GC-N(2台) (15)4.1.3Dell PowerEdge R730(1台) (16)4.2线路冗余测试 (16)第1章测试设备清单第2章网络以及安全设备单机测试2.1H3C LS-7506(2台)1.模块状态指示灯检测2.设备电源工作状态及工作模式检测3.软件版本检测4.设备模块工作状态检测2.2H3C LS-5130S-28S-HI(5台)1.模块状态指示灯检测2.设备电源工作状态及工作模式检测3.软件版本检测4.设备模块工作状态检测2.3H3C LS-5130S-28S-EI(1台)1.模块状态指示灯检测2.设备电源工作状态及工作模式检测3.软件版本检测4.设备模块工作状态检测2.4Dptech FW1000-GC-N(1台)1.指示灯2.系统登录3.首页功能2.5Dell PowerEdge R730(1台)1.指示灯状态2.预操作系统2.6ATEN CL5708M(1台)1.指示灯状态2.连接显示第3章网络设备连通性测试3.1H3C LS-7506(2台)1.接口状态及接口配置检测3.2H3C LS-5130S-28S-HI(5台)1.接口状态及接口配置检测3.3H3C LS-5130S-28S-EI(1台)1.接口状态及接口配置检测3.4Dptech FW1000-GC-N(1台)1.接口状态及接口配置检测3.5Dell PowerEdge R730(1台)1.接口状态及接口配置检测第4章冗余测试4.1设备冗余测试4.1.1H3C LS-7506(2台)1,双电源冗余测试2,堆叠冗余测试4.1.2Dptech FW1000-GC-N(2台)双电源冗余测试4.1.3Dell PowerEdge R730(1台)1,双电源冗余测试4.2线路冗余测试长ping测试,然后进行断线测试,记录丢包数量。
高电压设备测试01绝缘电阻试验操作过程绝缘电阻试验(Insulation Resistance Test)是高电压设备测试中的一项重要指标,用于测量设备在高压下的绝缘性能。
下面是一个关于绝缘电阻试验的操作过程的详细介绍。
1.前期准备在进行绝缘电阻试验之前,首先要对测试仪器和设备进行检查和准备。
检查测试仪器是否正常运行,并与设备连接正常。
检查设备的电源和安全开关,确认其处于关闭状态。
2.设置测试参数根据设备的供电电压和额定电压,设置测试仪器的测试参数。
主要包括选取适当的测试电压和测试时间。
3.测试接线将测试仪器与设备正确接线。
根据绝缘电阻试验的要求,将测试仪器的电极引线分别连接到设备的对应电极上。
通常,将测试仪器的信号线连接到设备的供电线上,将测试仪器的地线连接到设备的接地线上。
4.开始测试在确保测试线路正确接线的情况下,启动测试仪器开始绝缘电阻试验。
仪器会输出设定的测试电压,并在设定的测试时间内对设备的绝缘电阻进行测试。
5.监测电阻值在测试过程中,密切关注测试仪器上的电阻值数据显示。
观察电阻值是否符合设备的绝缘要求,以及是否随着时间的推移而变化。
记录测试过程中的数据变化。
6.结束测试测试时间到达设定值后,测试仪器将自动停止测试,并显示最终的电阻值。
如果测试中出现异常情况,如电阻值不稳定或超出设备允许的范围,应立即停止测试。
7.结果分析根据测试得到的电阻值数据,对设备的绝缘性能进行分析和评估。
如果电阻值在规定的范围内,说明设备绝缘良好。
如果电阻值低于要求值,说明设备存在绝缘故障,需要进行修理或更换。
8.数据记录将绝缘电阻试验的测试数据进行记录,包括设备的名称、型号、测试时间、测试电压、测试参数和测试结果等信息。
这些数据对于设备的维护和保养都具有重要的参考价值。
9.测试报告根据记录的测试数据,编写绝缘电阻试验的测试报告。
报告中应包括设备的名称、型号、测试时间、测试电压、测试参数、测试结果和分析等内容,以及对设备绝缘性能的评估和建议。
上下电测试报告范文一、测试目的上下电测试是对电子设备进行上电、下电操作的测试。
上电是指将设备连接到电源并打开电源开关,下电是指将设备与电源断开并关闭电源开关。
本次测试的目的是验证设备能够正常进行上下电操作,检查设备在上电和下电过程中是否存在异常。
二、测试装备1.电子设备:本次测试的电子设备为一台互联网路由器。
2.电源:使用标准交流电源供电,输出电压为220V。
3.电压表:用于测量设备的电压稳定性。
4.多用途表:用于测量设备的各项参数。
三、测试步骤1.上电测试:a)将电源线正确连接到电子设备并插入电源插座。
b)打开电子设备的电源开关,使设备处于上电状态。
c)使用电压表测量设备的电压稳定性,记录测量结果。
d)使用多用途表测量设备的各项参数,如电流、功率等,记录测量结果。
e)观察设备的工作状态,检查是否存在异常。
2.下电测试:a)关闭电子设备的电源开关。
b)将电源线从电子设备拔下,并断开电源插座。
c)观察设备在下电过程中是否存在异常情况,如发生闪烁、噪音等。
四、测试结果及分析1.上电测试结果:a)设备的电压稳定性在正常范围内,未发现异常。
b)设备的电流、功率等参数符合标准要求。
c)设备工作状态正常,无异常情况发生。
2.下电测试结果:a)在下电过程中,设备没有出现异常情况,未有闪烁、噪音等现象。
b)设备成功断开与电源的连接,处于下电状态。
五、结论通过上下电测试,证实了本次测试的电子设备在上电和下电过程中均未发生异常情况,工作状态良好。
因此,可以确认该设备的电源设计和电路连接正确,具有良好的稳定性和可靠性。
六、建议1.在日常使用过程中,应定期对设备进行上下电测试,以确保其正常工作状态。
2.注意定期清洁设备的散热孔和通风口,避免灰尘积累影响散热效果。

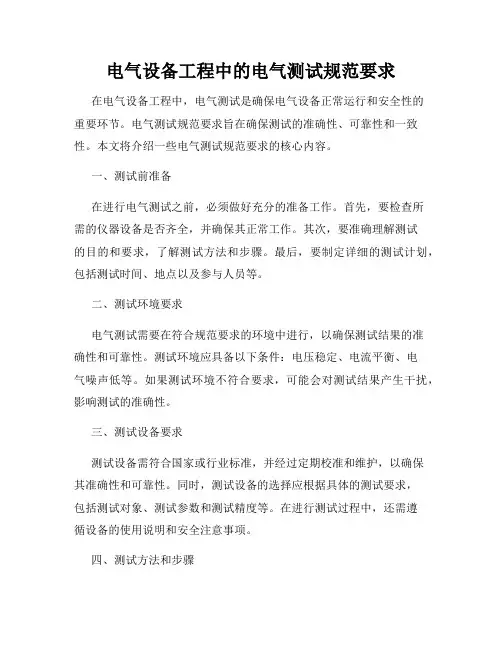

电气设备工程中的电气测试规范要求在电气设备工程中,电气测试是确保电气设备正常运行和安全性的重要环节。
电气测试规范要求旨在确保测试的准确性、可靠性和一致性。
本文将介绍一些电气测试规范要求的核心内容。
一、测试前准备在进行电气测试之前,必须做好充分的准备工作。
首先,要检查所需的仪器设备是否齐全,并确保其正常工作。
其次,要准确理解测试的目的和要求,了解测试方法和步骤。
最后,要制定详细的测试计划,包括测试时间、地点以及参与人员等。
二、测试环境要求电气测试需要在符合规范要求的环境中进行,以确保测试结果的准确性和可靠性。
测试环境应具备以下条件:电压稳定、电流平衡、电气噪声低等。
如果测试环境不符合要求,可能会对测试结果产生干扰,影响测试的准确性。
三、测试设备要求测试设备需符合国家或行业标准,并经过定期校准和维护,以确保其准确性和可靠性。
同时,测试设备的选择应根据具体的测试要求,包括测试对象、测试参数和测试精度等。
在进行测试过程中,还需遵循设备的使用说明和安全注意事项。
四、测试方法和步骤根据不同的电气设备和测试要求,可以采用不同的测试方法和步骤。
典型的测试方法包括绝缘电阻测试、漏电流测试、接地电阻测试、继电器保护测试等。
在测试过程中,要按照标准和规范的要求,选择适当的测试方法,并按照规定的步骤进行操作,确保测试的准确性和一致性。
五、测试结果的记录和分析测试完成后,应及时记录和分析测试结果。
测试记录应包括测试日期、测试地点、测试仪器、被测试设备信息以及测试参数等。
对于异常或不合格的测试结果,应及时进行分析,找出原因,并采取相应的纠正和改进措施。
同时,测试结果的保留和归档也是必要的,以备后续的参考和审查。
六、安全措施和操作规范在进行电气测试时,必须严格遵守安全措施和操作规范,确保测试过程的安全性。
例如,必须正确使用个人防护装备,避免触电等事故的发生。
此外,还要注意测试过程中的环境保护,如避免污染和消防安全等。
七、测试报告和验收完成电气测试后,应撰写详细的测试报告。
PRS-785A1-V101-01系统测试报告编写:林浩1. 概述本次测试对象为PRS-7785A1装置,为第1次在测试组进行测试。
测试用装置的软件版本为V101,日期为2006年11月,所用技术说明书版本为V101,其发布日期为2006年1月。
2. 参考资料清单3. 测试总结本次测试的时间从2006/11/22起至2007/3/2结束,由测试组林浩完成。
测试工具采用静模台(配合深圳南瑞专用昂立,ISA-342G,301B)配合手动测试;监控主站采用300+系统。
整个试验过程中接通GPS校时,以双以太网,485口方式与后台连接。
本次测试为第一次测试,对PRS-785A1装置的所有功能均进行了详细的测试,测试所发现问题都在下节列出。
4. 问题记录以下记录试验过程中发现的所有问题:4.1. Defect ID (2659) - 加入稳态电流,改变电压量,突变量段动作严重等级: 4-很高描述:做单元件横差突变量段保护时,先给入恒定的横差电流,然后改变机端电压(B相),使负序突变量启动,此时Ignn无突变量,保护动作出口。
经查为改变电压时影响测试,致使产生突变量。
4.2. Defect ID (2682) - 机组全停2不动作严重等级: 4-很高描述:投入机组全停2时,若满足异步条件,且不满足低电压条件,此时保护应经延时t6+t7后动作,而实测装置不动作。
(t6计数器累积后没存,导致计数器中值一直为0)。
4.3. Defect ID (2705) - 反时限过激磁当倍数大于上限时不经延时直接出口严重等级: 4-很高描述:反时限过激磁保护,当倍数大于上限值时,保护未按整定延时出口,而是不经延时直接动作。
4.4. Defect ID (2649) - TV断线未瞬时闭锁严重等级: 3-高描述:先满足机端TV断线条件,3s后改变电流电压量,使满足并网后负序突变量动作条件,保护可动作;若满足机端TV断线后5s在改变电流电压量,使符合并网后负序突变量动作条件,则保护不动作。
