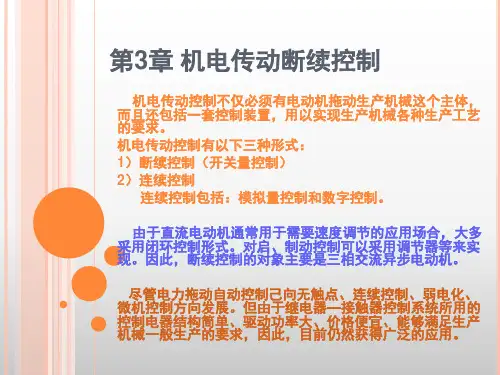

第3章机电传动断续控制

系统辨识是研究如何通过实验 数据来识别系统的参数和结构 的学科。在机电传动系统中， 系统辨识可用于识别控制系统 的参数和结构，优化控制性能。
鲁棒控制是研究如何在系统存 在不确定性和干扰时，保证控 制系统性能的学科。在机电传 动系统中，鲁棒控制可用于提 高控制系统的稳定性和抗干扰 能力。
03
机电传动控制系统的设计
要点三
数控机床的调速系统
数控机床的调速系统是实现机床稳定 运行的重要部分，包括机械调速、电 气调速和计算机控制调速等。
工业机器人传动控制系统实例分析
工业机器人的传动控 制系统概述
工业机器人是一种自动化生产设备， 其传动控制系统是实现机器人运动的 关键部分。
工业机器人的电机类 型及选用
工业机器人通常使用的电机包括交流 异步电机、直流电机、伺服电机等， 根据机器人的性能要求选用合适的电机。
电机性能的提升
采用高转矩、低惯量、高效率的电机，提高系统的响 应速度和能量转换效率。
减速机的优化
通过改变减速机的传动比、提高传动效率、降低传动 噪音等方面进行优化，提高系统的传动性能。
驱动装置的改进
采用先进的驱动装置，如矢量驱动、直接驱动等技术， 提高系统的驱动能力和稳定性。
控制系统稳定性的提高
控制系统的抗干扰能 力
实现对机电传动系统的精确控制，以满足生产工艺的要求，提高生产效率和质量。
任务
通过对机电传动系统的参数进行测量和控制，确保系统的稳定性和可靠性，同时优化系统的性能和效 率。
机电传动控制的发展历程
早期机电传动控制
主要依赖于手动控制，缺乏自动化和智能化。
现代机电传动控制
随着计算机技术和自动化控制技术的发展，机电传动控制逐渐实现了自动化、智能化和高效化。

根据运动方程式可知，运动系统有两张不同 的运动状态：
1. 稳态（TM=TL时）
Td
Jd0,即d0
dt
dt
为常数，传动系统以恒速运动
2. 动态（TM≠TL时）
TMTL时 ， TdJd d t 0,即 d d t 0， 传 动 系 统 加 速 运 动 TMTL时 ， TdJd d t 0,即 d d t 0， 传 动 系 统 减 速 运 动
TL
a点： TM -TL =0
当负载由TL突然增加到T‘L时，由 于机械惯性，速度n和电动机的输
出转矩不能突变，此时有TMT‘L<0。由拖动系统的运动方程式 可知：系统要减速，即n要下降。
当n下降到n ‘ 时，系统在新的平
衡点a ‘
稳定运行，
T
‘
-
M
T‘L=0
当负载波动消除（ T‘L回到TL ）时，同样由于机械惯性，速 度n和电动机的输出转矩不能突变，此时有T‘M- TL>0。由拖 动系统的运动方程式可知：系统要加速，即n要上升。当n上
闭环控制：经典控制理 论、现代控制理论、自 适应控制、模糊控制、 智能控制
计算机控制技术和现场 总线技术
第二章：机电传动的动力学基础
学习要点：
❖ 机电传动系统的运动方程式； ❖ 多轴传动系统中转矩折算的基本原则和
方法； ❖ 了解几种典型生产机械的负载特性； ❖ 了解机电传动系统稳定运行的条件以及
TL Cn
直线型机械特性
十三、 恒功率型机械特性
如在车床加工过程中， 粗加工时，切削量大， 负载阻力大，开低速； 精加工时，切削量小， 负载阻力小，开高速。 但在不同转速下，切 削功率基本不变。即 呈现恒功率型机械特 性。

机电传动与控制教案1《机电传动控制》课程教案西南科技大学制造学院先进制造技术教研室马有良任同2005年10月《机电传动控制》课程教案机电传动控制》MachineElectricityTranmiionandControl本科课程名称授课专业教材名称参考书课程性质先修课程课程目的和任务机电传动控制机制英文名称层次授课教师考核方式马有良闭卷考试《机电传动控制》邓星钟，华中科技大学出版社，2001年3版1、《机床电气控制技术》齐占庆2、《机电传动控制学习辅导与习题》邓星钟专业基础课教学总时数48实践学时4题。

教学基本要求课程内容课程内容简介实践环节教学方法：《机电传动控制》课程教案机电传动控制》章节名称课型专业基础课第1章概述1备注第一讲教学目的及要求教学时数1、了解机电传动的目的和任务；2、机电传动及其控制系统的发展概况；教学主要内容第1章概述时间分配1.1了解课程的性质和任务对本课程的基本要求；学好本课程的方法；1.2课程的内容安徘1.3机电传动的目的和任务；机电传动的目的；机电传动的任务；1.4机电传动及其控制系统的发展概况机电传动的发展概况控制系统的发展概况8分钟10分钟5分钟5分钟9分钟5分钟3分钟45分钟教学重点教学难点机电传动的目的和任务●理解机电传动控制的意义。

●解决方法：1启发学生理解现代机电传动与电力拖动的区别。

1.机电传动的目的是什么？2.为什么我们把几门课程综合在一起？3.我们如何完成生产工艺过程的要求，从而保证生产过程的正常进行？了解有关概念的英文名称1、教学媒体：计算机多媒体投影系统2、老师讲解3、黑板指示1、《机电传动控制学习辅导与习题》邓星钟马有良职称副教授授课时间200年月日启发提问启发提问《机电传动控制》课程教案机电传动控制》章节名称课型第2章专业基础课机电传动系统的动力学基础备注第一、第一、二讲教学目的及要求3教学时数1、掌握机电传动系统的运动方程式；2、掌握多轴拖动系统中转矩折算的基本原则和方法；3、了解几种典型生产机械的机械特性；4、掌握机电传动系统稳定运行的条件；教学主要内容时间分配20分钟25分钟15分钟20分钟转矩的性质？2、请注意机电传动系统的稳定运行包含拿两重含义。

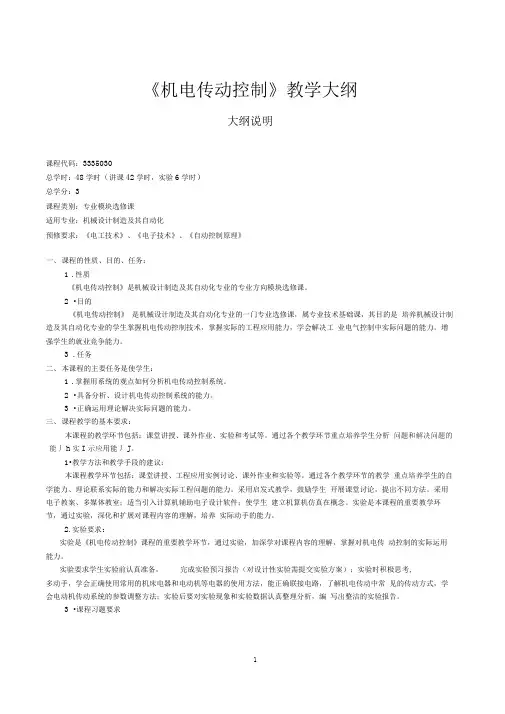

《机电传动控制》教学大纲大纲说明课程代码：3335030总学时：48学时（讲课42学时，实验6学时）总学分：3课程类别：专业模块选修课适用专业：机械设计制造及其自动化预修要求：《电工技术》、《电子技术》、《自动控制原理》一、课程的性质、目的、任务：1.性质《机电传动控制》是机械设计制造及其自动化专业的专业方向模块选修课。

2•目的《机电传动控制》是机械设计制造及其自动化专业的一门专业选修课，属专业技术基础课，其目的是培养机械设计制造及其自动化专业的学生掌握机电传动控制技术，掌握实际的工程应用能力，学会解决工业电气控制中实际问题的能力。

增强学生的就业竞争能力。

3.任务二、本课程的主要任务是使学生：1.掌握用系统的观点如何分析机电传动控制系统。

2•具备分析、设计机电传动控制系统的能力。

3•正确运用理论解决实际问题的能力。

三、课程教学的基本要求：本课程的教学环节包括：课堂讲授、课外作业、实验和考试等。

通过各个教学环节重点培养学生分析问题和解决问题的能丿h实I示应用能丿J。

1•教学方法和教学手段的建议：本课程教学环节包括：课堂讲授、工程应用实例讨论、课外作业和实验等。

通过各个教学环节的教学重点培养学生的自学能力、理论联系实际的能力和解决实际工程问题的能力。

采用启发式教学，鼓励学生开展课堂讨论，提出不同方法。

采用电子教案、多媒体教室；适当引入计算机辅助电子设计软件；使学生建立机算机仿真在概念。

实验是本课程的重要教学环节，通过实验，深化和扩展对课程内容的理解，培养实际动手的能力。

2.实验要求：实验是《机电传动控制》课程的重要教学环节，通过实验，加深学对课程内容的理解，掌握对机电传动控制的实际运用能力。

实验要求学生实验前认真准备，完成实验预习报告（对设计性实验需提交实验方案）；实验时积极思考,多动手，学会正确使用常用的机床电器和电动机等电器的使用方法，能正确联接电路，了解机电传动中常见的传动方式，学会电动机传动系统的参数调整方法；实验后要对实验现象和实验数据认真整理分析，编写出整洁的实验报告。
