当前位置：文档之家 › HX182LED板-6M182LED主板 OK

HX182LED板-6M182LED主板 OK

  • 格式：pdf
  • 大小：1.26 MB
  • 文档页数：12

液晶电视控制板规格书产品型号：HX6M182VG LED V4.0编制： DuGong审核：复审：批准：文件编号：HX20120620V4.0 版本信息：REV: 4.0发布日期：2012年7月20日此文件中包含的所有信息内容最终解释权所有未经授权和允许的复制都是不被认可和应被禁止的。

目录页码 标题1 封面2 目录3 版本变更记录产品共同特性4产品概述5. 6 产品技术参数特性说明7 模拟R、G、B 和YPbPr、HDMI 支持模式表 8．9 机芯板尺寸图和硬件接口说明10 运输、存储、使用要求版本变更记录版本号 日期 页码 变更描述 3.0 2012年7月20日 全部 新版第一次发行一、产品共同特性支持欧洲地区的自动图文功能TELETEXT LEVEL-1.5 WSS VPS支持美洲地区的自动字幕功能.CC /V-chip3D 梳状波器;（ 3-D Comd filter）3D 数码降噪(3D Digital Noise Reduction)自动3D 电影模式(Automation 3:2 & 2:2 3D PULL DOWN)3D视频播放动态黑电平延伸;伽码校正,图象数字增亮MStarACE-5 动态亮度/ 色度瞬间矫正(MStarACE-5 picture/color processing engine)USB支持图片播放、音乐播放、电影播放、电子书阅览USB支持全高清(480I/576P/480P/576P/720P/1080I/1080P)视频码硫,畅想高清晰的视频大片USB支持的视频格式为WMV、MKV、VOB、MOV、RMVB、TS等3D 动态自适应逐行变换,(3-D motion adaptive video de-interlacer)最佳化影像侦测(Film -mode Detection )功能5 brand equalizer (5 波段均衡器)电视声音处理PAL/SECAM(NICAM，STEREO)；NTSC(BTSC/SAP，MTS) 可通过USB 口直接进行内部软件升级可通过VGA 口进行内部软件升级该板的HDMI1.3 板本接口支持HDCP 协议，对高清信号可支持到1080P待机功耗小于0.6W对HDMI 接口转输入DVI 信号最高可支持到1920 X 1080@60Hz该板还可支持目前1920X1200（包含）以下的LCD PANEL 和1920X1080 （包含）以下的PDP PANEL二、产品概述该产品主要用于配接TFT LCD PANEL\PDP PANEL, 实现多制式电视输入信号的重现，能以自动搜台的方式存储电视频道，最多可存储200 个电视频道；该板可支持高清晰数字多媒体接口HDMI 图象信号的重现，同时该板可实现最高分辨率可达1920*1080@60Hz 的模拟R、G、B 输入信号的再现，色彩再现可支持至24 bit。

行频在30～70 KHz 以及场频56～75 Hz 范围内的信号，可以实现同步自动检测。

同步方式要求使用行场分离的同步信号。

此外该板也可支持外部CVBS 、S_VIDEO 、YPrPb/YCrCb 输入信号重显。

内置音频功放，最大输出为2×7W(LED:2X10W)， 同时内置2W 的耳机功放；数控音量调节，支持四通道外部音频信号输入，视频信号输入时选择其一通道，PC 信号输入时选择另一通道，同时具有功放输出功能。

本产品支持的彩色制式有PAL 、SECAM,NTSC M ，支持SCART 输入输出，支持图文（TELETEXT）：支持字幕CC /V-chip 和欧洲丽音（NICAM ）：美洲(BTSC/SAP)，主要适用于世界各国家和地区。

三、产品技术参数特性说明四、模拟R、G、B 和YPbPr、HDMI 支持模式表1、HDTV (SDTV) 模式类型 TFT-LCD Panel ，PDP品牌 无限尺寸 65 寸以下不同分辨率的Panel支持面板 长宽比 无限分辨率 1920X1080（包括）以下不同分辨率的Panel （60HZ），1366X768 120HZ接口 LVDS（8bit/10bit DUAL LVDS）电压 12V, 5V,3.3V(Optional)彩色制式 PAL,SECAM,NTSC电视 声音制式 B/G, D/K, I, L/L’,M/N信源 接收频率 48.25MHz~876.25MHz种类 CVBS 复合视频信号（1.0Vp-p +/-5%）AV S-VIDEO S-Y：0.714Vp-p +/-5%；S-C：0.286Vp-p +/-5% AUDIO CVBS/S-VIDEO用左/右声道输入;YPbPr 480i,576i,480p,576p,720p(50/60Hz).1080i(50/60 Hz).1080P(50/60 Hz) 独立高清音频通道输入HDTVHDMI1，HDMI2 480i,576i,480p,576p,720p(50/60Hz).1080i(50/60 Hz).1080P(50/60 Hz)信源种类PC 输入信号 模拟RGB(0.7Vp-p) ，行场同步分离支持模式 DOS；VGA；SVGA；XGA；SXGA，UXGA,WUSXGA@60Hz色彩 24bit行同步范围 30~75KHz 场同步范围56~75Hz音频 PC 音频通道，当HDMI 接口信号为DVI 时音频共用此通道。

USB 支持格式 WMV、MKV、VOB、MOV、RMVB、TS等格式的视频码硫输入输出接口菜单操作 输入信号HDMI 支持模式-1920 x 1080 P @ 59.94Hz/60Hz, 16:9 -1920 x 1080 P @ 50Hz ,1920 x 1080 I @ 59.94Hz/60Hz, 16:9 -1920 x 1080 I @ 50Hz 16:9 -1280 x 720 P @ 59.94Hz/60Hz, 16:9(preferred format) -1280 x 720 P @ 50Hz 16:9 -720 x 576 P @ 50Hz 16:9 -720 x 480 P @ 60Hz 16:9 -640 x 480 @ 60Hz 4:3 色彩HDMI HDMI 下DVI 所支持模式DOS；VGA；SVGA；XGA；SXGA，UXGA,WUSXGA@60Hz TUNER 1 个IEC 型Tuner CVBS 1 RCA 端子+独立2RCA音频端子R/L 输入S-VIDEO 1S-Video 端子+独立2RCA音频端子R/L 输入YPbPr 3RCA 端子色差分量输入+独立1RCA 音频端子R/L 输入VGA 模拟RGB 15 针D-Sub+ 独立2RCA 音频端子R/L输入输入HDMI 数字8bit RGB 19 pinHDMI( 内含音频一线通) 输入输出SCART FULL SCART 端子输出耳机插口 1 个耳机插口语言面板控制按键 Power,Menu,Soure,P+,P-,V+,V-PRESET SDTV SDTV SDTV SDTV HDTV MODES 480I 576I 480P 576P 720PF. V 60Hz 50Hz 60Hz 50Hz 50HzPRESET HDTV HDTV HDTV HDTV HDTV MODES 720P 1080I 1080I 1080P 1080PF. V 60Hz 50Hz 60Hz 50Hz 60Hz2、VGA 模式和HDMI 接口下DVI 模式支持模式由VGA；SVGA；XGA；SXGA，UXGA,到WUSXGA@60Hz3、HDMI 模式PRESET HDMI HDMI HDMI HDMI HDMI HDMI MODES 640X480P 720X480P 1280X720P 1280X720P 1920X1080I 1920X1080PF. V 59.941Hz 59.941Hz 50Hz 59.941Hz 59.941Hz 50HzPRESET HDMI HDMI HDMI HDMI HDMIMODES 640X480P 720X480P 1280X720P 720X576P 1920X1080IF. V 60Hz 60Hz 60Hz 50Hz 60HzPRESET MODESHDMI1920X1080PIHDMI1920X1080PIF. V 50Hz 60Hz五、机芯板尺寸图和硬件接口说明1、PCB 尺寸说明主板：PCB 厚度+最高零件的高度=22.5mmPCB 长度= 180mmPCB 宽度= 169 mm螺丝孔规格: 直径3.3 mm 螺丝孔,详见下页的结构图 2、机芯主板尺寸与外接端口定义图a:接线座子位号标识图b:接线接口说明如下表：CON1 主板12V和5V电源输入插座CON14 +12VDC INPUT 插座CON15 ScreenLineLvds去屏接口CON2 背光供电与控制 接口插座CON3 按键接口插座 COP1COP2COP3 屏电压跳冒；与电源高开或低开选择跳冒CON12 扬声器L.R 声道插座 CON16 外接6M30，（120Hz小板）3、机芯板硬件安装接口定义1 SYSTEM POWER CON1-10Pin/2.54mm引脚序号 引脚定义说明 引脚序号引脚定义说明1 EN2 GND3 GND4 5VSB5 5V6 5V7 GND 8 GND9 12V 10 12V2 IR/KEY CON3-13Pin-2.0mm引脚序号 引脚定义说明 引脚序号引脚定义说明1 CH-2 CH+3 MENU4 AOUT5 V-6 V+7 GND 8 LE-R9 LE-G 10 POWER11 GND 12 IR13 5V3 LOUDSPEAKER CON12-4Pin-2.0mm引脚序号 引脚定义说明 引脚序号 引脚定义说明1 R OUT-2 R OUT+3 L OUT-4 L OUT+4 Backlight接口插座 CON2 -6Pin引脚序号 引脚定义说明 引脚序号引脚定义说明1 GND2 GND3 ADJ4 EN5 12V6 12V 5 ScreenLineLvds CON15-34Pin引脚序号 引脚定义说明 引脚序号引脚定义说明1 VCC-Pane2 VCC-Panel3 VCC-Panel4 GND5 GND6 GND7 RXO0- 8 RXO0+9 RXO1- 10 RXO1+11 RXO2- 12 RXO2+13 GND 14 GND15 RXOC- 16 RXOC+17 RXO3-18RXO3+19 RXE0- 20 RXE0+21 RXE1- 22 RXE1+23 RXE2- 24 RXE2+25 GND 26 GND27 RXEC- 28 RXEC+29 RXE3- 30 RXE3+31 RXE4- 32 RXE4+33 RXO4- 34 RXO4+6 12V POWER in CON14-4Pin-2.0mm1 12V2 12V3 GND4 GND10 屏电压跳冒COP3-3Pin/2.54mm 1 5V 3 3.3V COP2-2Pin/2.54mm 1 12VCOP1-3Pin/2.54mm 电源高开或低开选择跳冒1 0V 3 5V13 CON16-4Pin 外接120Hz I2C接口1 SDA2 SCL3 GND4 5V14 PCB定位孔座标 供参考H14.6mm:17.7mm H24.6mm:94.7mmH396mm:163.5mmH4177.4mm:145.9mmH5172.55mm:142.8mmH6175mm:10.6mm H7173mm:7mmH8171mm:8.8mmH986.7mm:22.3mmH1081.5mm:19.2mm六、运输、存储、使用要求 勿受重压及弯折变形防静电和水相对湿度：≤80%存储温度：-10～+60℃ 使用温度：0～+40℃。

合集下载

杂牌液晶进入工程模式方法

杂牌液晶进入工程模式方法

组装液晶，杂牌液晶的常用总线进入方法有下面这些方法1 遥控器按下菜单键后显示OSD菜单，再按6480进入工厂，3秒内完成方法2 遥控器按下菜单键后显示OSD菜单，再按6087进入工厂，3秒内完成方法3 遥控器按下菜单键后显示OSD菜单，再按5451进入工厂，3秒内完成方法4 遥控器按下菜单键后显示OSD菜单，再按3867进入工厂，3秒内完成方法5 虹星板杂牌液晶进总线，按菜单，再按9527进入工厂，3秒内完成方法6 按菜单,再按1147方法7 按菜单,再按9527。

方法8 乐华板是菜单＋１１４７方法9 菜单 1234方法10 菜单 2508方法11 按菜单键然后输入2580方法12 顶科6M48 总线进入方法信号源 1973即可或按信号源在按2580方法13 在音量菜单下将平衡项置为0，然后顺序按1-9-6-9即可进入。

参考MST6M48RVS机芯电路调试。

志诚T482_V1 T482-V1液晶万能板总线进入方法MST6M48RHS-LF-Z1-SJHKC液晶菜单状态下按 9527 或菜单 2580板号是QT553M V0.3 按信号源在按2580TSU59V2-LCD平板电视通用数字主板工厂模式设置教程 [佚名][2013年4月18日][0]TSU59V2-LCD平板电视通用数字主板工厂模式设置教程通用兼容代换时出现花屏鬼影文字重影时需要设置项如下:1.用遥控器按菜单键,再输入密码进入工厂模式设置项:2.选择特殊设置项进入3.再选择屏参设置项进入4.设置项如下:密码:9527 ……3.液晶电视驱动板工厂模式常用设置T.VST29.03 [佚名][2013年3月1日][0]液晶电视驱动板工厂模式常用设置T.VST29.03 工厂模式进入方法: 1.遥控器按下菜单键:2.屏显示菜单后,连接输入1147.3.进入工厂模式主菜单.4.常用设置. 选中: PANEL CONFIG按右键进入. 花屏鬼影故障: 左右键切换LVDS MAP ……4.通用液晶电视高清数字主板工厂模式调试实例图示 [华升][2012年10月16日][0]通用液晶电视高清数字主板工厂模式调试实例图示 1.按下菜单键,输入密码,进入工厂设置:先中参数设置,确认进入2.先中屏参设置,确认进入常需设置项: 开机模式 ----保存\开\关三种模式, 一次开机选:开 ; 二次开机选:关.开机LOGO ----开机画面可选三种,LG SONY 三星……5.KM6X16JS_TVL通用液晶电视高清主板工厂模式屏参设置[佚名][2012年9月22日][0]KM6X16JS_TVL通用液晶电视高清主板工厂模式屏参设置需要进入屏参调试时进入屏参设置项调试:按下切换键---输入密码---选中RECOO FUNCTION---右键进入---选中PANEL-ADJUST---右键进入即可进入屏参设置项: 第一行:奇偶位数调整第二行VDS模式切换第三行:位数调整6BIT&……6.MST6M18-V2液晶电视高清通用主板升级方式与工厂模式设置 [华升][2012年1月11日][0]进入方法：用遥控器--按下菜单键--显示菜单--输入密码--工厂模式—SPECIAL SET--确认进入色彩不对花屏鬼影时修改设置项：选中LVDS TI MODE ：按左右键切换到最佳显示效果，无效还原。

深圳市天成照明有限公司 TX1812HC 智能外控 LED 光源规格书说明书

深圳市天成照明有限公司 TX1812HC 智能外控 LED 光源规格书说明书

◆Description（描述）TX1812HC是一个集控制电路与发光电路于一体的智能外控LED光源。

其外型与一个3838LED灯珠相同，每个元件即为一个像素点。

像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点内光的颜色高一致性。

数据协议采用单极性归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。

像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。

LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。

将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。

◆Applications（领域)LED全彩发光字灯串,LED全彩模组,LED幻彩软硬灯条,LED护栏管，LED外观/情景照明。

LED点光源,LED像素屏,LED异形屏,各种电子产品,电器设备跑马灯。

◆Features（特征)LED内部集成高质量外控单线串行级联恒流IC。

控制电路与芯片集成在SMD3838元器件中，构成一个完整的外控像素点,色温效果均匀且一致性高。

内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。

内置上电复位和掉电复位电路，上电不亮灯。

灰度调节电路（256级灰度可调）。

默认输出恒流值12mA,便于降低灯珠功耗。

默认上电不亮灯。

数据传输频率可达800Kbps，当刷新速率30帧/秒时，级联数不小于1024点。

◆Package Dimensions（封装尺寸)注；1.所有标注尺寸的单位均为毫米2.除了特别注明,所有标注尺寸的公差均为±0.2mm3.封装尺寸：3.5x3.5x1.3mm◆Product naming principle（产品命名原则）◆Pin figure（引脚图）◆Pin function（引脚图）序号符号管脚名功能描述1GND地信号接地和电源接地2NC空脚PCB上做悬空处理3DIN数据输入控制数据信号输入4VDD电源供电管脚，PCB上两供电管脚可做连通处理5VDD电源供电管脚，PCB上两供电管脚可做连通处理6DO数据输出控制数据信号输出Electro-optical characteristics at Ta=25℃（电光特性）◆Absolute maximum ratings at Ta=25℃（绝对最大额定值）参数符号范围单位逻辑电源电压VDD 3.0～+7.5V R/G/B输出端口电压Lol15mA 工作温度Topt-40-85℃℃储存温度Tstg-40-120℃℃◆Electric Spec（电气参数）参数符号最小典型最大单位测试条件芯片输入电压VDD-- 5.07.5V--OUT输出电流Iout--12--mA--高电平输入电压Vin0.7V DD----V VDD=5.0V 低电平输入电压Vil----0.3V DD V VDD=5.0V PWM频率FPWM--4--KHZ--静态功耗IDD--0.3--mA--◆dynamic parameter （动态参数）参数符号最小典型最大单位测试条件数据速率F DIN --8001100KHZ --传输延迟时间Tpzl--500--nsDIN-DO◆The data transmissiontime （数据传输时间）◆Temporal waveform figure （时序波形图）输入码型：连接方式：码码码◆mode of data transmission（数据传输方式）◆mode of data transmission（数据传输方式）G7G6G5G4G3G2G1G0R7R6R5R4R3R2R1R0B7B6B5B4B3B2B1B0注：高位先发，按照GRB的顺序发送数据（G7→G6 0◆Typical application circuit（典型应用电路）◆Typical optical characteristics curves （典型光学特性曲线）1.21.00.80.60.40.20.0400 450 500 550 600 650 700Wavelength[nm]Spectral DistributionRelative Intensity vs.Wavelength(Ta=25。

X61 CCFL背光升级LED背光

X61 CCFL背光升级LED背光

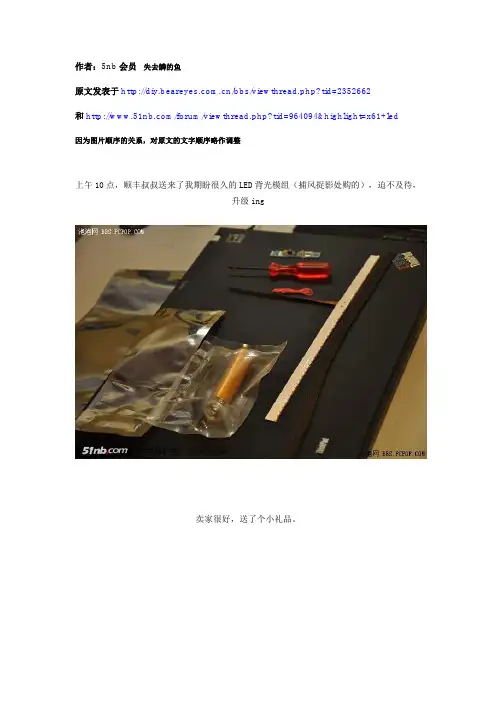

作者：5nb会员失去鳞的鱼原文发表于/bbs/viewthread.php?tid=2352662和/forum/viewthread.php?tid=964094&highlight=x61+led因为图片顺序的关系，对原文的文字顺序略作调整上午10点，顺丰叔叔送来了我期盼很久的LED背光模组（捕风捉影处购的），迫不及待，升级ing卖家很好，送了个小礼品。
