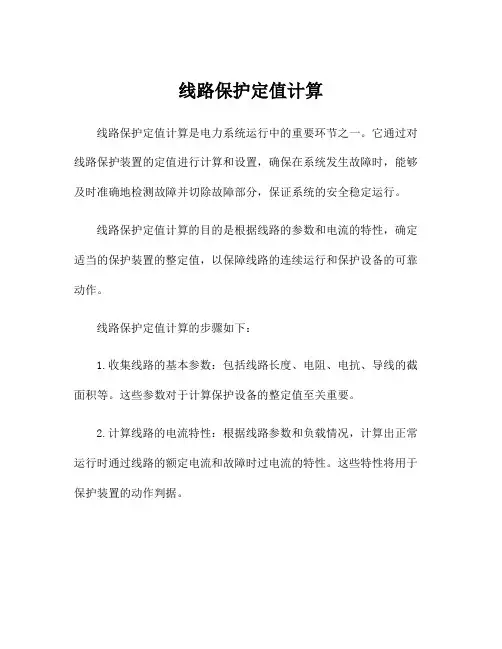

线路保护定值计算线路保护定值计算是电力系统运行中的重要环节之一。
它通过对线路保护装置的定值进行计算和设置，确保在系统发生故障时，能够及时准确地检测故障并切除故障部分，保证系统的安全稳定运行。
线路保护定值计算的目的是根据线路的参数和电流的特性，确定适当的保护装置的整定值，以保障线路的连续运行和保护设备的可靠动作。
线路保护定值计算的步骤如下：1.收集线路的基本参数：包括线路长度、电阻、电抗、导线的截面积等。
这些参数对于计算保护设备的整定值至关重要。
2.计算线路的电流特性：根据线路参数和负载情况，计算出正常运行时通过线路的额定电流和故障时过电流的特性。
这些特性将用于保护装置的动作判据。
3.确定保护装置的动作时间：根据线路的长度和电流特性，计算保护装置的动作时间。
通常，线路保护需要在故障发生后的数毫秒内动作，保证快速切除故障。
4.选择保护装置的整定值：根据线路的参数、电流特性和动作时间，选择适当的保护装置，并设置合理的整定值。
整定值包括动作电流、时间延迟、灵敏度等。
5.进行保护装置的参数配置：将选择好的整定值配置到保护装置中。
现代保护装置通常具有图形化界面，可以方便地进行参数配置。
6.验证保护装置的工作性能：通过模拟测试或实际操作，验证保护装置的整定值和参数配置是否正确。
并根据测试结果进行调整和优化。
线路保护定值计算的准确性和合理性对电力系统的可靠运行至关重要。
合理的整定值可以防止误动作和漏动作，保护系统免受故障的影响。
因此，在进行定值计算时，需要充分考虑线路的特性和运行情况，结合实际经验进行调整。
线路保护定值计算还需要与其他保护装置进行协调，确保各个保护装置的整定值之间不会出现冲突，从而提高系统的安全性和可靠性。
总之，线路保护定值计算是确保电力系统正常运行的重要环节。
通过准确计算和合理设置保护装置的整定值，可以保护线路免受故障的影响，提高系统的安全稳定运行。
开式循环泵额定功率：315kW，额定电流：37.8A，CT变比：75/5，另序CT变比：150/5,二次额定电流：I N＝37.8/15=2.52A保护型号：WPD-240D⒈正序保护：按躲过电动机起动电流整定：1)IS1=(K K/K R) =(1.15/0.9) I N≈1.25 I N=3.15A2)反时限跳闸电流≧2 IS1即≧6.3 A3)反时限K1值时间常数设自起动倍数为8 I N，循环泵起动时间为10S，则K1值使用的倍数：I= K K*8 I N=1.1*8 I N=8.8 I N=(8.8/1.25) IS1=7 IS1其中K K为可靠系数。
用反时限公式计算t=10s，而I/ IS1=7的K1值为：2.864）电流速断：I≧K K*8 I N=1.2*8* IS1/1.25=8 IS1=25. 2 A2、负序保护设正常运行时的负序不平衡电流Ibp2＝0.1 I N1）IS2=（K K/K R）Ibp2＝(1.3/0.9) Ibp2＝0.15 I N＝0.38A2）反时限跳闸电流≧2 IS2≧0.76 A3）K2根据厂家建议取为0.54）速断值根据厂家建议取≧8 IS2（带0.15S秒延时）取3.04A 3、零序零序电流按躲过相间短路时零序CT的不平衡电流整定：零序电流取一次电流I dz=23A （见统一计算）T=0S4.过负荷(过热)保护:根据过负荷判据: t=t1/{[K1(I1/I s)2+K2(I2/I s)2]-1}其中: t:保护动作时间(S)t1:发热时间常数I1:电动机运行电流的正序分量(A)I2: 电动机运行电流的负序分量(A)I s:电动机实际二次额定电流K1:正序电流发热系数启动时K1 =0.5，正常运行时K1 =1 ，K2=6 热告警系数取0.80根据开式循环泵启动时间T=10S 取t1=3105低电压保护根据电动机自启动的条件整定: U dz=U min/K k* K fU min:保证电动机自起动时，母线的允许最低电压一般为（0.65～0.7）U eK k:可靠系数，取1.2K f：返回系数，取1.2U dz= U min/K k* K f＝65％U e/ K k* K f=65％*100/1.2*1.2=45(V)允许电机自起动整定时间T=10.0低电压保护动作时间9秒。
低压电动机保护定值整定电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。
按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InIn=Ie/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。
2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。
厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中 Krel——可靠系数1.3；Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。
3.动作时间整定值计算。
保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。
有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。
根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中 I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。
当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。
根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。
10千伏线路保护定值简单整定方法1、过流保护定值整定：过流保护定值整定原则是按躲过线路最大负荷电流整定二次定值=1.2（可靠系数）×1.3（自启动系数）×最大负荷电流÷电流互感器变比÷0.95（返回系数）（1）如：10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安，电流互感器变比150/5最大负荷电流=1600×0.8（因不知道线路最大负荷电流暂定为变压器容量为1600千伏安的0.8倍）÷1.732÷10×0.92（功率因数）=68安过流二次定值=1.2×1.3×68÷30÷0.95=3.54安时间定值=0.5秒(估算)（2）带保护柱上断路器的10千伏线路，电流互感器变比150/5，如所带变压器容量为1000千伏安最大负荷电流=1000×0.8（因不知道线路最大负荷电流暂定为变压器容量为1000千伏安的0.8倍）÷1.732÷10×0.92（功率因数）=42.5安二次定值=1.2×1.3×42.5÷30÷0.95=2.33安时间定值=0.3秒（与开关站线路定值有时间差）2、速断保护定值整定：速断保护定值整定原则是躲过线路末端最大短路电流整定的，按线路阻抗值计算，因不知道线路阻抗，按经验值估算速断二次定值=3×过流二次定值如：10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安，电流互感器变比150/5速断二次定值=3×过流二次定值=3×3.54=10.62安时间定值=0.2秒（柱上断路器线路定值有时间差）（3）带保护柱上断路器的10千伏线路，电流互感器变比150/5，如所带变压器容量为1000千伏安速断二次定值=3×过流二次定值=3×2.33=6.99安时间定值=0秒（柱上断路器线路定值有时间差）以上只是估算，具体要以设计院或电业局计算为准，请指正。
继电保护定值整定计算公式大全一、过电流保护的定值整定计算公式：1.零序过电流保护定值计算公式：IＨＯＮ＝ＩＭＳ×（ＫＡ－1）÷｛（ＲＳＴＲＥ）÷３×Ｚ３｛（Ｘ´t）·｛Ｘ´´｛Ｘ´´´其中，ＩＨＯＮ为零序过电流保护的运行电流定值；ＩＭＳ为测量系统的基本电流选定定制；ＫＡ为零序过电流保护动作系数；ＲＳＴＲＥ为设备额定短路阻抗；Ｚ１为设备正序电抗；Ｘ１为设备正序电抗；Ｘ２为设备负序电抗；Ｘ３为设备零序电抗。
2.短路过电流保护的整定公式：Ｉ熔＝ＩＨｃ＋（ＸｌＣ×Ｒ）÷ＺI＿Ｃ×ＩΝ÷ＩＰ素分式其中，Ｉ熔为短路过电流保护的整定电流；ＩΙ２ｃ为设备二次侧短路故障电流；ＸｌＣ为电流互感器的互感系数；Ｒ为电流互感器的内阻；ＺｌＣ为电流互感器的线路阻抗；ＩＮ为变压器的额定电流；ＩＰ为变压器的额定功率。
二、跳闸保护的定值整定计算公式：1.距离保护的整定公式：ＳＥＴＲ＃1＝ＣＴＫ×ＳＥＴ×けｔｃｏｅｆ÷Ｚ其中，ＳＥＴＲ＃1为距离保护的整定系数；ＣＴＫ为电流互感器的互感系数；ＳＥＴ为线路的距离设置；け为绕组当前日期；Ｚ为线路的阻抗。
2.差动保护的整定公式：ＳＥＴＤ＃１＝Ｋ１×ＳＥＴ其中，ＳＥＴＤ＃１为差动保护的整定系数；Ｋ１为变压器的变比。
三、频率保护的定值整定计算公式：1.频率保护的整定公式：Ｓｅｔ（ｆ）＝ａ－ｂ×ｆ其中，Ｓｅｔ为频率保护的整定值；ａ为整定值的常数；ｂ为整定值的斜率；ｆ为频率。
四、电压保护的定值整定计算公式：1.过电压保护的整定公式：Ｕ总＝Ｕ设定×（ＫＡ－１）×（Ｒ２ＩＭＳ）÷３其中，Ｕ总为过电压保护的整定电压；Ｕ设定为过电压保护的动作电压设定值；ＫＡ为过电压保护的动作系数；ＲＩＭＳ为测量系统的基本电流选定定制。
电动机保护整定计算1.定时限过电流保护整定计算1.1 电流速断保护电流速断保护的动作电流整定包括起动状态速断电流定值和运行状态速断电流整定值。
时限可为0s速断或整定极短的时限。
起动状态电流速断定值I_sdzd.s可由下式计算得出：I_sdzd.s = K*I_qd/(TA)其中，K为可靠系数（1.2～1.5），一般取1.3；I_qd为电动机铭牌上的额定起动电流；TA为电流互感器变比。
保护灵敏系数K_LM可按下式校验，要求K_LM≥2，如灵敏度较高可适当增加定值I_sdzd.s。
K_LM = I_k.min*TA/I_sdzd.s ≥ 2其中，I_k.min为最小运行方式下电动机出口两相短路电流。
运行状态电流速断定值I_sdzd.0可由下式计算得出：I_sdzd.0 = (.6~.7)*I_qd/TA动作时间T_sdzd≤0.05s，一般整定为0s。
1.2 过电流保护过电流保护的动作电流整定包括起动状态定值和运行状态定值。
起动状态定值也可根据起动电流或堵转电流整定；运行状态定值可按起动电流或堵转电流的一半整定。
起动状态过流电流整定值I_glzd.s可由下式计算得出：I_glzd.s = K*I_qd/TA其中，K为可靠系数，一般取1.1～1.2.运行状态过流电流整定值I_glzd.0可由下式计算得出：I_glzd.0 = 0.5*I_LR或I_glzd.0 = 2*I_e其中，I_e为电动机额定电流；I_LR为电动机铭牌上的堵转电流。
动作时间定值一般整定为1.00～1.50s。
1.3 过负荷保护过负荷保护的动作电流整定值可由下式计算得出：I_FHZd = K*K_f*I_e其中，K为可靠系数，取1.05～1.2（当动作于信号时取1.05～1.1；当动作于跳闸时取1.2）；K_f为返回系数，取0.95.动作时间定值T_glzd一般按大于定时限过流保护动作时间整定，无需考虑电动机起动时间。
T_glzd = 2~15s2.长起动保护（DMP-31A）、堵转保护（DMP-31D）整定计算2.1 长起动（起动堵转）保护整定值动作电流整定值一般为0.5*I动作时间整定值Tzd.s一般为实际电动机起动时间的1.5倍。
低压电动机保护定值整定电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。
按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InIn=Ie/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。
2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。
厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中 Krel——可靠系数1.3；Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。
3.动作时间整定值计算。
保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。
有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。
根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中 I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。
当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。
根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。
变压器保护定值整定计算方法(一)变压器保护定值整定计算介绍变压器是电力系统中重要的设备之一，为了保护变压器的安全运行，需要对其进行定值整定计算。
本文将介绍变压器保护定值整定计算的各种方法。
1. 电压差动保护定值整定计算电压差动保护是变压器保护中常用的一种方法。
其定值整定计算的步骤如下： - 确定距离保护的动作特性； - 确定电流变比和电压变比； - 计算变压器的额定转差电流； - 确定动作电流比和动作时间限定值。
2. 电流差动保护定值整定计算电流差动保护也是一种常用的变压器保护方法。
其定值整定计算的步骤如下： - 确定距离保护的动作特性； - 确定电流变比和电压变比； - 计算变压器的额定转差电流； - 确定主保护和备用保护的整定值，确保主保护在母线故障条件下动作。
过电流保护是保护变压器的常用方法之一。
其定值整定计算的步骤如下： - 确定过电流保护的动作特性； - 确定电流变比； - 计算变压器的额定电流； - 确定过电流保护的动作电流和动作时间。
4. 频率保护定值整定计算频率保护是一种对变压器进行保护的重要方法。
其定值整定计算的步骤如下： - 确定频率保护的动作特性； - 确定额定频率和额定电压； - 确定频率保护的动作频率和动作时间。
5. 温度保护定值整定计算温度保护是对变压器温度进行保护的一种方法。
其定值整定计算的步骤如下： - 确定温度保护的动作特性； - 确定变压器的温度上限； - 确定温度保护的动作温度。
结论变压器保护定值整定计算是保证变压器安全运行的重要环节。
不同保护方法需要根据具体情况进行对应的定值整定计算，以确保变压器在故障发生时能够及时切除故障，并保护设备不受损失。
以上介绍了电压差动保护、电流差动保护、过电流保护、频率保护和温度保护等常见的变压器保护方法的定值整定计算步骤，希望对读者有所帮助。
湿度保护是对变压器湿度进行保护的一种方法。
其定值整定计算的步骤如下： - 确定湿度保护的动作特性； - 确定变压器的湿度上限和下限； - 确定湿度保护的动作湿度。
电动机保护定值的整定计算(1) 电流速断保护作为电动机短路故障的主保护。
一般按躲开电动机启动电流整定,并考虑一定的可靠系数,对微机电动机保护的可靠系数可比电磁型小一些,取1. 2，1. 3 之间。
电动机启动电流应由实测取得,按负荷性质不同一般启动电流在6，10 倍电机额定电流之间。
在保护选型时最好选择可以自动记录电动机最大启动电流的保护,以便于整定。
微机电动机保护一般采用相电流接线方式,故接线系数为1。
有的电动机微机保护有启动后速断定值自动减半功能,有的保护有启动后可以单独整定的速断定值,对启动后速断定值不可整定得过于灵敏。
国内电动机微机保护对启动的判断是靠电机的电流,一般厂家对此门坎电流定为0. 1，0. 2倍电机额定电流,大于此电流判断电机启动。
考虑备用电源自投慢速失压切换时,由于电机的反馈电流可能还大于此门坎电流时,备用电源投入后,电机启动电流有可能大于启动后速断定值而引起保护误动。
因此,对启动后的速断定值不能整定的过于灵敏,一般选在0. 5，0. 7 倍电机额定电流之间。
(2) 负序保护作为反映电机及其电源断相或电机单相接地(对大电流接地系统的电机) 、两相短路的保护。
负序保护定值一般按电机在额定电流时断线产生的负序电流使负序保护可靠动作来整定,可靠系数可取1. 2，1. 5 之间。
保护动作时间要躲过电动机外部二相或单相短路(对大电流接地系统) 的动作时间。
由于负序保护按断相动作整定,动作比较灵敏。
2003 年6 月广东沙角A 厂曾因电动机负序保护整定得过于灵敏, 在110kV 线路短路时,线路主保护拒动,由线路后备保护4. 07s 切除故障,由于故障时间过长而引起厂用6kV 母线上35 台电动机MP3000 型微机负序保护误动的情况。
对负序保护,国内厂家一般用负序电流做为负序保护的故障量,而且有的厂家如万利达公司的MMPR 电动机保护,负序保护取两相CT 电流, (B 相电流由保护自产,) 有的厂家如智光公司的MDU201D、东大金智公司的WDZ2430 保护,负序保护取三相CT 电流。
电力系统继电保护简易整定值计算方法解析电力系统的继电保护是电力系统中非常重要的一部分，它能够对电力系统中的故障进行快速、准确的判断，并采取相应的保护措施，保证电力系统的安全可靠运行。
而继电保护的整定值的计算则是继电保护工程中的重要内容之一，整定值的合理性直接关系到继电保护的性能和可靠性。
本文将介绍电力系统继电保护的整定值计算方法，以及简易的计算步骤和原理。
一、继电保护的整定值及其分类继电保护的整定值是指在继电保护装置中设定的一组参数数值，用来判断电力系统中故障发生的类型、位置和范围，并对故障进行快速、准确的判断。
继电保护的整定值通常分为时间整定值和电流整定值两类。
1、时间整定值：时间整定值是指继电保护在判断电力系统中故障的持续时间时所采用的参数数值。
时间整定值一般包括动作时间、延时时间和时间重合度等。
二、简易整定值的计算方法简易的整定值计算方法通常使用经验公式或经验参数进行计算，适用于一般的电力系统。
下面将介绍时间整定值和电流整定值的简易计算方法。
（1）动作时间的计算方法动作时间是继电保护在判断电力系统中故障时所采用的时间整定值之一，它反映了继电保护对故障的快速响应能力。
常见的动作时间计算方法有以下几种：a.直接计算：根据继电保护的动作时间特性曲线和故障类型，直接计算动作时间的取值。
b.经验公式：根据经验公式计算动作时间，如：T=K/I，其中T为动作时间，K为常数，I为故障电流。
延时时间是继电保护在判断电力系统中故障时所采用的时间整定值之一，它用于区分不同类型故障和故障范围。
延时时间的计算方法通常根据实际情况和经验参数进行选择，根据延时时间对应的故障类型和故障范围来确定延时时间的取值。
（2）复归电流的计算方法（3）灵敏系数的计算方法继电保护的简易整定值计算方法通常可按以下步骤进行：1、收集电力系统的基本数据和运行参数，包括电力系统的拓扑结构、参数配置和运行情况等。
2、根据实际情况和经验参数，选择合适的整定值计算方法和计算公式。
