J52-3氯磺化聚乙烯防腐涂料

航空标志漆种类与特性
航空标志漆：烟囱外壁防腐专用油漆统称“航空标志漆”；型号：J52-31;S52-31;J52-32;B52-31;W61-40等、常用航空标志漆：氯化橡胶类；聚氨酯类；氯磺化聚乙烯类；有机硅耐高温类、、、、
航空标志漆选择：由于烟囱、造粒塔是化肥厂两大重要建筑物；外壁均受着同样情况的气体腐蚀；因建筑物高、组织一次施工比较困难；确定选用耐化工大气腐蚀；耐天候性能优良的品种；氯化橡胶漆-丙烯酸漆、高氯化聚乙烯漆、有机硅耐高温漆在众多国内化工厂成功应用。

航空标志漆性能指标：。

[分享] 防腐的基本知识基本知识, 防腐-防腐防腐一、金属的防护及保护方法【金属的防护】针对金属腐蚀的原因采取适当的方法防止金属腐蚀，常用的方法有：[改变金属的内部组织结构] 例如制造各种耐腐蚀的合金，如在普通钢铁中加入铬、镍等制成不锈钢。

[保护层法] 在金属表面覆盖保护层，使金属制品与周围腐蚀介质隔离，从而防止腐蚀。

如：1.在钢铁制件表面涂上机油、凡士林、油漆或覆盖搪瓷、塑料等耐腐蚀的非金属材料。

2.用电镀、热镀、喷镀等方法，在钢铁表面镀上一层不易被腐蚀的金属，如锌、锡、铬、镍等。

这些金属常因氧化而形成一层致密的氧化物薄膜，从而阻止水和空气等对钢铁的腐蚀。

3.用化学方法使钢铁表面生成一层细密稳定的氧化膜。

如在机器零件、枪炮等钢铁制件表面形成一层细密的黑色四氧化三铁薄膜等。

[电化学保**] 利用原电池原理进行金属的保护，设法消除引起电化腐蚀的原电池反应。

电化学保**分为阳极保护和阴极保护两大类。

应用较多的是阴极保**。

[对腐蚀介质进行处理] 消除腐蚀介质，如经常揩净金属器材、在精密仪器中放置干燥剂和在腐蚀介质中加入少量能减慢腐蚀速度的缓蚀剂等。

【电化学保护】将被保护的金属作为腐蚀电池的阴极，使其不受到腐蚀，所以也叫阴极保**。

这种方法主要有以下两种：[牺牲阳极保**] 此法是将活泼金属（如锌或锌的合金）连接在被保护的金属上，当发生电化腐蚀时，这种活泼金属作为负极发生氧化反应，因而减小或防止被保护金属的腐蚀。

这种方法常用于保护水中的钢桩和海轮外壳等例如水中钢铁闸门的保护，通常在轮船的外壳水线以下处或在靠近螺旋浆的舵上焊上若干块锌块，来防止船壳等的腐蚀。

[外加电流的保**] 将被保护的金属和电源的负极连接，另选一块能导电的惰性材料接电源正极。

通电后，使金属表面产生负电荷（电子）的聚积，因而抑制了金属失电子而达到保护目的。

此法主要用于防止在土壤、海水及河水中的金属设备受到腐蚀。

电化学保护的的另一种方法叫阳极保**，即通过外加电压，使阳极在一定的电位范围内发生钝化的过程。

J52-81氯磺化聚乙烯防腐底漆（分装）产品简介该产品分双组分包装，漆料组分由氯磺化聚乙烯树脂、防锈颜料、助剂及有机溶剂等组成；另一组分为固化剂。

主要特性漆膜有良好的弹性、柔韧性、耐寒性及耐久性，并有抗氧化、臭氧作用。

主要用途适用于混凝土设施及普通钢铁结构的表面防护。

包装规格 18千克/厅技术指标项目指标漆膜颜色及外观符合标准样板及色差范围内，漆膜平整光滑细度μm≤60粘度(涂4#杯,25℃)，s ≥80干燥时间，表干（25℃）≤0.5hr实干（25℃）≤24hr柔韧性，mm ≤2冲击强度，Kg•cm 50附着力，级≤2贮存稳定性（50℃,15天）,（漆料）级沉降程度≤4粘度变化≤2耐盐水性（3％NaCl，25℃，96hr ）不起泡,不脱落,允许轻微变色配套用漆后道J52-61氯磺化聚乙烯防腐面漆表面处理有氧化皮钢材，喷砂除锈质量要达到Sa2.5级；无氧化皮钢材，喷砂处理至Sa2.5级或以弹性砂轮片打磨除锈至St3级；涂有车间底漆的钢材，采用清扫喷砂或以弹性砂轮片打磨除锈至St3级。

涂装参考漆料密度：约1.15 g/cm3，理论用量：约180 g/m2（膜厚25um，不计损耗）配比：漆料：J52固化剂＝10：1（wt）复涂间隔： 24 hr适用期： 8hr涂装参数无气喷涂稀释剂 X-48稀释剂稀释率 0-10%（以油漆重量计）注意防止干喷喷嘴口径约0.4-0.5mm喷出压力 20-25Mpa（约200-250kg/cm2）空气喷涂稀释剂 X-48稀释剂稀释率 0-30%（以油漆重量计）注意防止干喷喷嘴口径约2.0-2.5mm空气压力 0.3-0.4Mpa（约3-4kg/cm2）滚涂、刷涂稀释剂 X-48稀释剂稀释率 0-10%（以油漆重量计）储存运输存放于阴凉、干燥、通风处，固化剂6个月，漆料一年。

注意事项1、底材温度高于露点3℃以上。

2、本产品不宜在湿度大于85%条件下施工。

声明：以上本产品的资料及数据是根据我们的试验和实际使用中经验而积累的，可作为施工参考。

J52-1氯磺化聚乙烯铁红底漆（双组份）详细说明组成由氯磺化聚乙烯橡胶、合成树脂、防锈颜料、硫化剂、促进剂组成。

特性本品具有优良的综合性能，有良好的机械性能，涂层耐寒有弹性，耐侯性、耐臭氧性耐化学品性佳。

尚有难燃和自熄性。

用途广泛用于轻重金属、混凝土表面防腐涂饰。

颜色铁红色理论用量140g/m2 (以30微米干膜计,不含损耗)比重约1.05干燥时间25℃表干≤0.5h,实干≤24h,完全固化7d闪点甲组份10℃，乙组份16℃贮存期6个月施工说明混合配比甲：乙=10：1熟化时间混合均匀即可使用适用期无25℃12h施工方法高压无气喷涂，有气喷涂，刷涂、辊涂稀释剂XJ-4稀释剂涂装间隔涂装间隔 25℃最短2h，最长7d。

表面处理■钢材表面经喷砂或抛丸处理达到瑞典除锈标准Sa2.5级，或手工除锈达到瑞典除锈标准St3级。

配套涂料■前道配套涂料：为环氧铁红底漆、环氧富锌底漆、无机硅酸锌底漆、环氧沥青底漆。

■后道配套涂料：氯磺化聚乙烯防腐磁漆等。

注意事项■施工前必须将涂料充分搅匀，按比例将甲、乙组份混合搅拌均匀。

■施工温度-5℃——-40℃，相对湿度≤85%，避免大风下雨、雪天施工，还应避开夏季强烈阳光下施工。

■涂料存放一段时间后会产生部分沉淀，使用前应彻底搅拌，再按配比将甲、乙组份混合搅匀再使用。

■在涂装第一道漆时，应适当多加一些稀释剂以利于提高对底材的附着力。

■涂料在施工过程中有大量溶剂挥发，现场应加强通风排气。

■被涂物面施工前应进行彻底清理。

附注■以上产品的数据、用途和建议是根据试验和实际使用中实验给出的,仅作为施工参考。

■对于我们不了解情况下的施工，我厂仅保证油漆产品质量。

以上数据若有更改，以本厂最新说明为准，不再另行通知。

J52-3氯磺化聚乙烯防腐面漆（双组份）详细说明组成由氯磺化聚乙烯橡胶、合成树脂、颜填料、助剂、固化剂等组成。

银粉面漆分为三组份包装。

特性本品具有卓越的耐气侯老化、耐盐雾性，优异的耐化学品腐蚀性，耐水、耐油、抗寒。

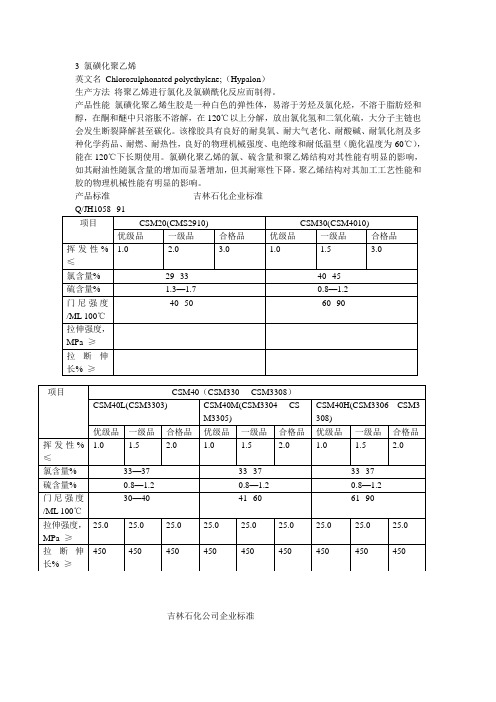

3 氯磺化聚乙烯
英文名Chlorosulphonated polyethylene;（Hypalon）
生产方法将聚乙烯进行氯化及氯磺酰化反应而制得。

产品性能氯磺化聚乙烯生胶是一种白色的弹性体，易溶于芳烃及氯化烃，不溶于脂肪烃和醇，在酮和醚中只溶胀不溶解，在120℃以上分解，放出氯化氢和二氧化硫，大分子主链也会发生断裂降解甚至碳化。

该橡胶具有良好的耐臭氧、耐大气老化、耐酸碱、耐氧化剂及多种化学药品、耐燃、耐热性，良好的物理机械强度、电绝缘和耐低温型（脆化温度为-60℃），能在120℃下长期使用。

氯磺化聚乙烯的氯、硫含量和聚乙烯结构对其性能有明显的影响，如其耐油性随氯含量的增加而显著增加，但其耐寒性下降。

聚乙烯结构对其加工工艺性能和胶的物理机械性能有明显的影响。

产品标准吉林石化企业标准
吉林石化公司企业标准
用途可与其他橡胶掺用而保持其特殊性能，用于制造胶管、防护层、耐强酸和耐臭氧的垫圈等橡胶制品。

包装与储运聚丙烯编织袋包装，内衬塑料袋，净重25kg。

储运在能避雨雪、温度低于30℃的干燥仓库中。

运输时应注意清洁，防潮湿，禁止污染物品混装运输。

注意事项防潮防污染
生产企业吉林石化公司。

工业常用漆及编号代码??一、工业常用底漆1．L44-81铝粉沥青船底漆2．L44-82沥青船底漆3．F06-8铁红酚醛防锈底漆4．C06-1铁红醇酸底漆5．C06-18铁红醇酸防锈带锈底漆6．Q06-4各色硝基底漆7．H06-1环氧富锌车间底漆（双组份）8．H06-1－1环氧富锌底漆（双组份）9．H06-1－2环氧锌粉车间底漆（双组份）10．H06-1－3环氧富锌底漆（三组份）11．H06-2铁红环氧酯锌黄底漆12．H06-5环氧带锈底漆（双组份）13．H53-5铁红环氧车间底漆（双组份）14．H06-31渗透型环氧带锈防锈底漆（双组份） 15．E06-1无机硅酸锌车间底漆（双组份）16．E06-1-1无机硅富锌底漆（双组份）17．E06-2无机硅酸锌车间底漆（双组份）18．X06-1乙烯鳞化底漆（双组份）19．SZ－1水性无机富锌涂料（三组份）20．S53-85聚氨酯富锌底漆（双组份）21．S53-83聚氨酯浅色底漆（双组份）22．J53-81氯磺化聚乙烯底漆（双组份）23．X53-3高氯化聚乙烯底漆（双组份）二、工业常用防锈漆1．Y53-31油性红丹防锈漆2．F53-6酚醛铝粉铁红防锈漆3．F53-7酚醛锌黄防锈漆4．F53-31酚醛红丹防锈漆5．F53-32灰酚醛防锈漆6．F53-33铁红酚醛防锈漆7．F53-34云铁酚醛防锈漆8．C53-6醇酸铝粉铁红防锈漆9．C53-31醇酸红丹防锈漆10．C53-33醇酸铁红防锈漆11．C53-34醇酸云铁防锈漆12．H53-1环氧玻璃鳞片防锈漆（双组份）13．H53-3环氧酯铁红防锈漆14．H53-4环氧酯锌黄防锈漆15．H53-6环氧云铁防锈漆（双组份）16．H53-7环氧锌铬防锈漆（双组份）17．H53-8环氧红丹防锈漆（双组份）18．H53-9新型环氧防锈底漆（双组份）19．H53-16高性能环氧厚浆型底漆（双组份） 20．H53-30环氧鳞酸锌防锈底漆（双组份） 21．J53-11氯化橡胶铝粉厚浆型防锈漆22．J53-12氯化橡胶铁红厚浆型防锈漆23．J53-13氯化橡胶云铁防锈漆24．J53-14氯化橡胶沥青防锈漆（分装）25．J53-16氯化橡胶玻璃鳞片防锈漆26． J53-81氯磺化聚乙烯防锈漆（双组份） 27． J53-82氯磺化聚乙烯中间漆（双组份） 28． X53-2高氯化聚乙烯铁红防锈漆29． X53-4高氯化聚乙烯云铁防锈漆30． X53-30高氯化聚乙烯防锈漆31． X53-2高氯化聚乙烯中间漆32． S53-81聚氨酯铁红防锈漆（双组份）33． S53-82聚氨酯云铁防锈漆（双组份）三、工业常用面漆1．L01_13沥青清漆2．L01_17煤焦沥青清漆3．L04_1沥青磁漆4．L82_31沥青锅炉漆5．T01-1酯胶清漆6．T03-1 各色酯胶调和漆7．T04-1各色酯胶磁漆8．T03-06各色亚光酯胶调和漆9．T86-31白、黄酯胶马路划线漆10．F01-1酚醛清漆11．F03-1各色酚醛调和漆12．F04-1各色酚醛磁漆13．F04-60各色酚醛半光磁漆14．F14-31红棕酚醛透明漆15．F31-1酚醛绝缘漆16．F17-51黑酚醛烘干皱纹漆17．F50-31各色酚醛耐酸漆18．F84-31 酚醛黑板漆19．F60-31各色酚醛防火漆20．F80-31各色酚醛地板漆21．C01-7醇酸清漆22．C03-1各色醇酸调和漆23．C03-60各色醇酸亚光调和漆24．C04-2各色醇酸磁漆（通用型）25．C04-42各色醇酸磁漆（耐侯型）26．C04-9灰云母氧化铁醇酸磁漆27．C04-45灰铝锌醇酸磁漆28．C17-51各色醇酸烘干皱纹漆29．C04-63各色醇酸半光磁漆30．C04-83各色醇酸无光磁漆31．518快干醇酸清漆32．518各色快干醇酸磁漆33．518单组份自干锤纹漆34．A01-1氨基烘干清漆35．A04-9各色氨基烘干磁漆36．A04-10各色低温快干氨基烘干磁漆37．A04-61各色氨基半光烘干磁漆38．A04-84各色氨基无光烘干磁漆39．A16-51各色氨基烘干锤纹漆40．A14-51各色氨基烘干透明漆41．Q01-1硝基清漆42．Q01-23硝基亚光清漆43．Q04-2各色硝基外用磁漆44．H01-1环氧清漆（双组份）45．H01-7环氧清烘漆46．H04-1各色环氧磁漆（双组份）47．H04-5白环氧磁漆（双组份）48．H52高级环氧磁漆（双组份）49．H52-1环氧玻璃鳞片面漆（双组份）50．H52-2环氧厚浆型面漆（双组份）51．H52-18改性环氧面漆（双组份）52．X52-11高氯化聚乙烯磁漆（户外型）53．X52-12高氯化聚乙烯磁漆（户内型）54．S01-4聚氨酯清漆55．S871各色自干聚氨酯锤纹漆（双组份） 56．S52-40聚氨酯面漆（户外型、双组份） 57．S52-40聚氨酯银粉防腐面漆（三组份） 58．S52-41聚氨酯面漆（户内型、双组份） 59．S52-42聚氨酯防瓷涂料（双组份）60．S52-45聚氨酯云母氧化铁面漆（双组份） 61．S52-60聚氨酯玻璃鳞片面漆（双组份） 62．J52-10氯化橡胶玻璃鳞片面漆63．J52-11氯化橡胶面漆64．J52-12氯化橡胶厚浆型面漆65．J52-61氯磺化聚乙烯面漆（双组份）66．B52-12丙烯酸面漆67．BS52-11丙烯酸聚氨酯面漆（户外钢构） 68．BS52-12丙烯酸聚氨酯面漆（汽车面漆）69. BJ-1 丙烯酸改性橡胶面漆70. BZH701聚胺酯改性防腐面漆71. BZH905聚苯乙烯防腐面漆72. 脂肪族聚胺酯可复涂面漆73. FWC-01-1常温固化型氟碳清漆74. FWC-9氟碳防腐超耐候面漆四、常温防腐涂料1. H52-31红丹（锌黄）环氧防腐漆2. H52-33云铁环氧防腐漆（双组份）3. HL52-5环氧沥青玻璃鳞片涂料（双组份）4. H52-6冬用环氧沥青厚浆型涂料（双组份）5. HL52-8环氧煤沥青厚浆型涂料（双组份）6. H04-10环氧煤沥青漆（大坝漆）7. X52-12各色高氯化聚乙烯防腐漆8. J52-2氯磺化聚乙烯防腐漆9. J52-4氯磺化聚乙烯抗裂涂料（底/面漆、双组份）10. J52-18氯化橡胶防腐涂料11.BZH902高聚化聚酚烯防腐涂料12.高分子玻璃磷片涂料五、耐热、耐高温防腐涂料1．C61-32铝粉醇酸耐热漆（双组份）2．WH61-150耐热防腐涂料（底/面漆，双组份）3．S61-160聚氨酯耐热防腐涂料（底/面漆，双组份/三组份） 4．HS61-160环氧聚氨酯耐热防腐涂料（底/面漆，双组份） 5．WC61-200耐热涂料（分装）6．WE61-250有机硅耐高温防腐涂料（底/面漆，双组份）7．WE61-400有机硅耐高温防腐涂料（底/面漆，双组份）8．WE61-500有机硅耐高温防腐涂料（三组份）9．WE61-550有机硅耐高温防腐涂料（底/面漆，双组份）10．WE61-600有机硅耐高温防腐涂料（底/面漆，三组份） 11．WE61-700有机硅耐高温防腐涂料（底/面漆，三组份） 12．GZH203 无机磷酸盐富锌涂料（双组份）（4000C）六、油罐内外壁专用涂料1．H99-1耐油抗静电防腐涂料（双组份）2．H54-32 成品油罐内壁厚浆型涂料（底/面漆，双组份）3．HL54-34环氧沥青耐油底漆（双组份）4．HL54-35环氧沥青耐油面漆（双组份）5．S54-30聚氨酯耐油面漆（双组份）6．S54-31聚氨酯油罐内壁抗静电涂料（双组份）7．E54-1石油树脂液8．ZB-T隔热涂料9．原油罐内壁抗静电涂料（底/面漆）七、管道内外壁专用涂料1．J52-5氯磺化聚乙烯地下管道涂料（底/面漆，双组份）2．X52-15高氯化聚乙烯管道涂料（底/面漆）3．HL52-3环氧沥青厚浆型涂料（底/面漆，双组份）4．HL52-3-1环氧沥青厚浆型涂料（底/面漆，双组份）5．HL52-4环氧沥青厚浆型涂料（常温/冬用、双组份）6．XL52-28乙烯沥青涂料7．HL52-7环氧沥青管道防腐涂料（底/面漆，双组份）8．HL52-7环氧沥青管道防腐涂料（厚浆型，双组份）八、冷却塔、污水池专用涂料1．SB55湿固化弹性冷却塔防潮涂料（底/面漆，双组份）2．S55聚氨酯冷却塔防潮涂料（底/中/面漆，双组份）3．J55-4氯磺化聚乙烯冷却塔防潮涂料（底/中/面漆，双组份） 4．PN-1氰凝防水涂料5．PN-2氰凝嵌缝防水涂料九、汽车专用涂料1．各色汽车专用面漆（I型）2．各色汽车专用面漆（Ⅱ型）3．各色工程机械专用漆4．各色汽车专用底漆5．原子灰6．填眼灰十、标志专用涂料1．WB83-3高性能特种标志漆2．B86-1丙烯酸道路标志漆3．J86-2氯化橡胶标志漆4．J86-3氯磺化聚乙烯标志漆（双组份）5．S86-4高级聚氨酯标志漆（双组份）6．热熔马路划线漆7．B86-1丙烯酸马路划线漆8．高级长效夜光漆十一、建筑内外墙涂料1．2000专用外墙封闭底漆2．美旺高级外墙工程乳胶漆3．美旺高级外墙墙漆王4．美旺高级外墙弹性乳胶漆5．美旺高级外墙仿石漆（水性）6．SB-1高级丙烯酸外墙涂料（湿热环境、溶剂型）7．SB-2高级丙烯酸外墙涂料（高耐侯、溶剂型）8．SB-4丙烯酸浮雕型外墙涂料9．SB-5丙烯酸彩砂涂料10．美旺内墙高级经济环保乳胶漆11．美旺内墙高级亚光乳胶漆12．美旺内墙高级丝光乳胶漆十二、环保型水性防腐涂料1．水性铁红醇酸底漆2．水性丙烯酸改性醇酸磁漆3．水性铁黑环氧酯防腐漆（底面合一）4．水性铁红环氧酯底漆5．各色水性氨基烘干面漆十三、地坪涂料1．HBS-1厚膜型耐磨地坪涂料（双组份、分装）2．HBS-2厚膜型弹性耐磨地坪涂料（双组份、分装）3．HBS-3无溶剂自流平地坪涂料（双组份、分装）4．HBS-4低温型厚膜地坪涂料（双组份）5．HBS环氧聚氨酯地坪漆（分装）6．ZBH 环氧腻子（双组份、分装）7．ZBH52 环氧地坪封闭底漆（双组份、分装）8．ZBH52-1 环氧地坪中间漆（双组份、分装）9．ZBH-1 厚膜型环氧地坪面漆（双组份、分装）10．ZBH-2薄膜型环氧地坪面漆（双组份、分装）11．ZBH-3 自流平超耐耐磨环氧地坪面漆（双组份、分装）12. ZBH-4 无溶液剂环氧地坪面漆（双组份、分装）十四、防火涂料1．RX60-1钢结构防火涂料2．RX60-2钢结构膨胀型防火涂料（户外）3．RX60-3钢结构膨胀型防火涂料（户内）4．RX60-5预应力混凝土楼板防火涂料5．RX60-6无机防火涂料6．RX60-7有机防火涂料7．RX60-8耐火包8．PZ60-48防火面漆9．PZ60-49超薄型防火涂料注：防火涂料由都江堰防火阻燃实业有限公司生产、本公司代理销售。

工业常用漆及编号代码一、工业常用底漆1．L44-81铝粉沥青船底漆2．L44-82沥青船底漆3．F06-8铁红酚醛防锈底漆4．C06-1铁红醇酸底漆5．C06-18铁红醇酸防锈带锈底漆6．Q06-4各色硝基底漆7．H06-1环氧富锌车间底漆（双组份）8．H06-1－1环氧富锌底漆（双组份）9．H06-1－2环氧锌粉车间底漆（双组份）10．H06-1－3环氧富锌底漆（三组份）11．H06-2铁红环氧酯锌黄底漆12．H06-5环氧带锈底漆（双组份）13．H53-5铁红环氧车间底漆（双组份）14．H06-31渗透型环氧带锈防锈底漆（双组份） 15．E06-1无机硅酸锌车间底漆（双组份）16．E06-1-1无机硅富锌底漆（双组份）17．E06-2无机硅酸锌车间底漆（双组份）18．X06-1乙烯鳞化底漆（双组份）19．SZ－1水性无机富锌涂料（三组份）20．S53-85聚氨酯富锌底漆（双组份）21．S53-83聚氨酯浅色底漆（双组份）22．J53-81氯磺化聚乙烯底漆（双组份）23．X53-3高氯化聚乙烯底漆（双组份）二、工业常用防锈漆1．Y53-31油性红丹防锈漆2．F53-6酚醛铝粉铁红防锈漆3．F53-7酚醛锌黄防锈漆4．F53-31酚醛红丹防锈漆5．F53-32灰酚醛防锈漆6．F53-33铁红酚醛防锈漆7．F53-34云铁酚醛防锈漆8．C53-6醇酸铝粉铁红防锈漆9．C53-31醇酸红丹防锈漆10．C53-33醇酸铁红防锈漆11．C53-34醇酸云铁防锈漆12．H53-1环氧玻璃鳞片防锈漆（双组份）13．H53-3环氧酯铁红防锈漆14．H53-4环氧酯锌黄防锈漆15．H53-6环氧云铁防锈漆（双组份）16．H53-7环氧锌铬防锈漆（双组份）17．H53-8环氧红丹防锈漆（双组份）18．H53-9新型环氧防锈底漆（双组份）19．H53-16高性能环氧厚浆型底漆（双组份） 20．H53-30环氧鳞酸锌防锈底漆（双组份） 21．J53-11氯化橡胶铝粉厚浆型防锈漆22．J53-12氯化橡胶铁红厚浆型防锈漆23．J53-13氯化橡胶云铁防锈漆24．J53-14氯化橡胶沥青防锈漆（分装）25．J53-16氯化橡胶玻璃鳞片防锈漆26． J53-81氯磺化聚乙烯防锈漆（双组份） 27． J53-82氯磺化聚乙烯中间漆（双组份） 28． X53-2高氯化聚乙烯铁红防锈漆29． X53-4高氯化聚乙烯云铁防锈漆30． X53-30高氯化聚乙烯防锈漆31． X53-2高氯化聚乙烯中间漆32． S53-81聚氨酯铁红防锈漆（双组份）33． S53-82聚氨酯云铁防锈漆（双组份）三、工业常用面漆1．L01_13沥青清漆2．L01_17煤焦沥青清漆3．L04_1沥青磁漆4．L82_31沥青锅炉漆5．T01-1酯胶清漆6．T03-1 各色酯胶调和漆7．T04-1各色酯胶磁漆8．T03-06各色亚光酯胶调和漆9．T86-31白、黄酯胶马路划线漆10．F01-1酚醛清漆11．F03-1各色酚醛调和漆12．F04-1各色酚醛磁漆13．F04-60各色酚醛半光磁漆14．F14-31红棕酚醛透明漆15．F31-1酚醛绝缘漆16．F17-51黑酚醛烘干皱纹漆17．F50-31各色酚醛耐酸漆18．F84-31 酚醛黑板漆19．F60-31各色酚醛防火漆20．F80-31各色酚醛地板漆21．C01-7醇酸清漆22．C03-1各色醇酸调和漆23．C03-60各色醇酸亚光调和漆24．C04-2各色醇酸磁漆（通用型）25．C04-42各色醇酸磁漆（耐侯型）26．C04-9灰云母氧化铁醇酸磁漆27．C04-45灰铝锌醇酸磁漆28．C17-51各色醇酸烘干皱纹漆29．C04-63各色醇酸半光磁漆30．C04-83各色醇酸无光磁漆31．518快干醇酸清漆32．518各色快干醇酸磁漆33．518单组份自干锤纹漆34．A01-1氨基烘干清漆35．A04-9各色氨基烘干磁漆36．A04-10各色低温快干氨基烘干磁漆37．A04-61各色氨基半光烘干磁漆38．A04-84各色氨基无光烘干磁漆39．A16-51各色氨基烘干锤纹漆40．A14-51各色氨基烘干透明漆41．Q01-1硝基清漆42．Q01-23硝基亚光清漆43．Q04-2各色硝基外用磁漆44．H01-1环氧清漆（双组份）45．H01-7环氧清烘漆46．H04-1各色环氧磁漆（双组份）47．H04-5白环氧磁漆（双组份）48．H52高级环氧磁漆（双组份）49．H52-1环氧玻璃鳞片面漆（双组份）50．H52-2环氧厚浆型面漆（双组份）51．H52-18改性环氧面漆（双组份）52．X52-11高氯化聚乙烯磁漆（户外型）53．X52-12高氯化聚乙烯磁漆（户内型）54．S01-4聚氨酯清漆55．S871各色自干聚氨酯锤纹漆（双组份） 56．S52-40聚氨酯面漆（户外型、双组份） 57．S52-40聚氨酯银粉防腐面漆（三组份） 58．S52-41聚氨酯面漆（户内型、双组份） 59．S52-42聚氨酯防瓷涂料（双组份）60．S52-45聚氨酯云母氧化铁面漆（双组份） 61．S52-60聚氨酯玻璃鳞片面漆（双组份） 62．J52-10氯化橡胶玻璃鳞片面漆63．J52-11氯化橡胶面漆64．J52-12氯化橡胶厚浆型面漆65．J52-61氯磺化聚乙烯面漆（双组份）66．B52-12丙烯酸面漆67．BS52-11丙烯酸聚氨酯面漆（户外钢构） 68．BS52-12丙烯酸聚氨酯面漆（汽车面漆）69. BJ-1 丙烯酸改性橡胶面漆70. BZH701聚胺酯改性防腐面漆71. BZH905聚苯乙烯防腐面漆72. 脂肪族聚胺酯可复涂面漆73. FWC-01-1常温固化型氟碳清漆74. FWC-9氟碳防腐超耐候面漆四、常温防腐涂料1. H52-31红丹（锌黄）环氧防腐漆2. H52-33云铁环氧防腐漆（双组份）3. HL52-5环氧沥青玻璃鳞片涂料（双组份）4. H52-6冬用环氧沥青厚浆型涂料（双组份）5. HL52-8环氧煤沥青厚浆型涂料（双组份）6. H04-10环氧煤沥青漆（大坝漆）7. X52-12各色高氯化聚乙烯防腐漆8. J52-2氯磺化聚乙烯防腐漆9. J52-4氯磺化聚乙烯抗裂涂料（底/面漆、双组份）10. J52-18氯化橡胶防腐涂料11.BZH902高聚化聚酚烯防腐涂料12.高分子玻璃磷片涂料五、耐热、耐高温防腐涂料1．C61-32铝粉醇酸耐热漆（双组份）2．WH61-150耐热防腐涂料（底/面漆，双组份）3．S61-160聚氨酯耐热防腐涂料（底/面漆，双组份/三组份） 4．HS61-160环氧聚氨酯耐热防腐涂料（底/面漆，双组份） 5．WC61-200耐热涂料（分装）6．WE61-250有机硅耐高温防腐涂料（底/面漆，双组份）7．WE61-400有机硅耐高温防腐涂料（底/面漆，双组份）8．WE61-500有机硅耐高温防腐涂料（三组份）9．WE61-550有机硅耐高温防腐涂料（底/面漆，双组份）10．WE61-600有机硅耐高温防腐涂料（底/面漆，三组份） 11．WE61-700有机硅耐高温防腐涂料（底/面漆，三组份） 12．GZH203 无机磷酸盐富锌涂料（双组份）（4000C）六、油罐内外壁专用涂料1．H99-1耐油抗静电防腐涂料（双组份）2．H54-32 成品油罐内壁厚浆型涂料（底/面漆，双组份）3．HL54-34环氧沥青耐油底漆（双组份）4．HL54-35环氧沥青耐油面漆（双组份）5．S54-30聚氨酯耐油面漆（双组份）6．S54-31聚氨酯油罐内壁抗静电涂料（双组份）7．E54-1石油树脂液8．ZB-T隔热涂料9．原油罐内壁抗静电涂料（底/面漆）七、管道内外壁专用涂料1．J52-5氯磺化聚乙烯地下管道涂料（底/面漆，双组份）2．X52-15高氯化聚乙烯管道涂料（底/面漆）3．HL52-3环氧沥青厚浆型涂料（底/面漆，双组份）4．HL52-3-1环氧沥青厚浆型涂料（底/面漆，双组份）5．HL52-4环氧沥青厚浆型涂料（常温/冬用、双组份）6．XL52-28乙烯沥青涂料7．HL52-7环氧沥青管道防腐涂料（底/面漆，双组份）8．HL52-7环氧沥青管道防腐涂料（厚浆型，双组份）八、冷却塔、污水池专用涂料1．SB55湿固化弹性冷却塔防潮涂料（底/面漆，双组份）2．S55聚氨酯冷却塔防潮涂料（底/中/面漆，双组份）3．J55-4氯磺化聚乙烯冷却塔防潮涂料（底/中/面漆，双组份） 4．PN-1氰凝防水涂料5．PN-2氰凝嵌缝防水涂料九、汽车专用涂料1．各色汽车专用面漆（I型）2．各色汽车专用面漆（Ⅱ型）3．各色工程机械专用漆4．各色汽车专用底漆5．原子灰6．填眼灰十、标志专用涂料1．WB83-3高性能特种标志漆2．B86-1丙烯酸道路标志漆3．J86-2氯化橡胶标志漆4．J86-3氯磺化聚乙烯标志漆（双组份）5．S86-4高级聚氨酯标志漆（双组份）6．热熔马路划线漆7．B86-1丙烯酸马路划线漆8．高级长效夜光漆十一、建筑内外墙涂料1．2000专用外墙封闭底漆2．美旺高级外墙工程乳胶漆3．美旺高级外墙墙漆王4．美旺高级外墙弹性乳胶漆5．美旺高级外墙仿石漆（水性）6．SB-1高级丙烯酸外墙涂料（湿热环境、溶剂型）7．SB-2高级丙烯酸外墙涂料（高耐侯、溶剂型）8．SB-4丙烯酸浮雕型外墙涂料9．SB-5丙烯酸彩砂涂料10．美旺内墙高级经济环保乳胶漆11．美旺内墙高级亚光乳胶漆12．美旺内墙高级丝光乳胶漆十二、环保型水性防腐涂料1．水性铁红醇酸底漆2．水性丙烯酸改性醇酸磁漆3．水性铁黑环氧酯防腐漆（底面合一）4．水性铁红环氧酯底漆5．各色水性氨基烘干面漆十三、地坪涂料1．HBS-1厚膜型耐磨地坪涂料（双组份、分装）2．HBS-2厚膜型弹性耐磨地坪涂料（双组份、分装）3．HBS-3无溶剂自流平地坪涂料（双组份、分装）4．HBS-4低温型厚膜地坪涂料（双组份）5．HBS环氧聚氨酯地坪漆（分装）6．ZBH 环氧腻子（双组份、分装）7．ZBH52 环氧地坪封闭底漆（双组份、分装）8．ZBH52-1 环氧地坪中间漆（双组份、分装）9．ZBH-1 厚膜型环氧地坪面漆（双组份、分装）10．ZBH-2薄膜型环氧地坪面漆（双组份、分装）11．ZBH-3 自流平超耐耐磨环氧地坪面漆（双组份、分装）12. ZBH-4 无溶液剂环氧地坪面漆（双组份、分装）十四、防火涂料1．RX60-1钢结构防火涂料2．RX60-2钢结构膨胀型防火涂料（户外）3．RX60-3钢结构膨胀型防火涂料（户内）4．RX60-5预应力混凝土楼板防火涂料5．RX60-6无机防火涂料6．RX60-7有机防火涂料7．RX60-8耐火包8．PZ60-48防火面漆9．PZ60-49超薄型防火涂料注：防火涂料由都江堰防火阻燃实业有限公司生产、本公司代理销售。

金属防腐处理方法一、金属的防护及保护方法（一）金属的防护针对金属腐蚀的原因采取适当的方法防止金属腐蚀，常用的方法有：1.改变金属的内部组织结构例如制造各种耐腐蚀的合金，如在普通钢铁中加入铬、镍等制成不锈钢。

2.保护层法在金属表面覆盖保护层，使金属制品与周围腐蚀介质隔离，从而防止腐蚀。

如：（1）在钢铁制件表面涂上机油、凡士林、油漆或覆盖搪瓷、塑料等耐腐蚀的非金属材料。

（2）用电镀、热镀、喷镀等方法，在钢铁表面镀上一层不易被腐蚀的金属，如锌、锡、铬、镍等。

这些金属常因氧化而形成一层致密的氧化物薄膜，从而阻止水和空气等对钢铁的腐蚀。

（3）用化学方法使钢铁表面生成一层细密稳定的氧化膜。

如在机器零件、枪炮等钢铁制件表面形成一层细密的黑色四氧化三铁薄膜等。

3.电化学保护法利用原电池原理进行金属的保护，设法消除引起电化腐蚀的原电池反应。

电化学保护法分为阳极保护和阴极保护两大类。

应用较多的是阴极保护法。

4.对腐蚀介质进行处理消除腐蚀介质，如经常揩净金属器材、在精密仪器中放置干燥剂和在腐蚀介质中加入少量能减慢腐蚀速度的缓蚀剂等。

（二）电化学保护将被保护的金属作为腐蚀电池的阴极，使其不受到腐蚀，所以也叫阴极保护法。

这种方法主要有以下两种：1.牺牲阳极保护法此法是将活泼金属（如锌或锌的合金）连接在被保护的金属上，当发生电化腐蚀时，这种活泼金属作为负极发生氧化反应，因而减小或防止被保护金属的腐蚀。

这种方法常用于保护水中的钢桩和海轮外壳等例如水中钢铁闸门的保护，通常在轮船的外壳水线以下处或在靠近螺旋浆的舵上焊上若干块锌块，来防止船壳等的腐蚀。

2.外加电流的保护法将被保护的金属和电源的负极连接，另选一块能导电的惰性材料接电源正极。

通电后，使金属表面产生负电荷（电子）的聚积，因而抑制了金属失电子而达到保护目的。

此法主要用于防止在土壤、海水及河水中的金属设备受到腐蚀。

电化学保护的的另一种方法叫阳极保护法，即通过外加电压，使阳极在一定的电位范围内发生钝化的过程。

工业常用漆及编号代码及WH61工业常用漆及编号代码一、工业常用底漆1．L44-81铝粉沥青船底漆2．L44-82沥青船底漆3．F06-8铁红酚醛防锈底漆4．C06-1铁红醇酸底漆5．C06-18铁红醇酸防锈带锈底漆6．Q06-4各色硝基底漆7．H06-1环氧富锌车间底漆（双组份）8．H06-1－1环氧富锌底漆（双组份）9．H06-1－2环氧锌粉车间底漆（双组份）10．H06-1－3环氧富锌底漆（三组份）11．H06-2铁红环氧酯锌黄底漆12．H06-5环氧带锈底漆（双组份）13．H53-5铁红环氧车间底漆（双组份）14．H06-31渗透型环氧带锈防锈底漆（双组份） 15．E06-1无机硅酸锌车间底漆（双组份）16．E06-1-1无机硅富锌底漆（双组份）17．E06-2无机硅酸锌车间底漆（双组份）18．X06-1乙烯鳞化底漆（双组份）19．SZ－1水性无机富锌涂料（三组份）20．S53-85聚氨酯富锌底漆（双组份）21．S53-83聚氨酯浅色底漆（双组份）22．J53-81氯磺化聚乙烯底漆（双组份）23．X53-3高氯化聚乙烯底漆（双组份）二、工业常用防锈漆1．Y53-31油性红丹防锈漆2．F53-6酚醛铝粉铁红防锈漆3．F53-7酚醛锌黄防锈漆4．F53-31酚醛红丹防锈漆5．F53-32灰酚醛防锈漆6．F53-33铁红酚醛防锈漆7．F53-34云铁酚醛防锈漆8．C53-6醇酸铝粉铁红防锈漆9．C53-31醇酸红丹防锈漆10．C53-33醇酸铁红防锈漆11．C53-34醇酸云铁防锈漆12．H53-1环氧玻璃鳞片防锈漆（双组份）13．H53-3环氧酯铁红防锈漆14．H53-4环氧酯锌黄防锈漆15．H53-6环氧云铁防锈漆（双组份）16．H53-7环氧锌铬防锈漆（双组份）17．H53-8环氧红丹防锈漆（双组份）18．H53-9新型环氧防锈底漆（双组份）19．H53-16高性能环氧厚浆型底漆（双组份） 20．H53-30环氧鳞酸锌防锈底漆（双组份） 21．J53-11氯化橡胶铝粉厚浆型防锈漆22．J53-12氯化橡胶铁红厚浆型防锈漆23．J53-13氯化橡胶云铁防锈漆24．J53-14氯化橡胶沥青防锈漆（分装）25．J53-16氯化橡胶玻璃鳞片防锈漆26． J53-81氯磺化聚乙烯防锈漆（双组份） 27． J53-82氯磺化聚乙烯中间漆（双组份） 28． X53-2高氯化聚乙烯铁红防锈漆29． X53-4高氯化聚乙烯云铁防锈漆30． X53-30高氯化聚乙烯防锈漆31． X53-2高氯化聚乙烯中间漆32． S53-81聚氨酯铁红防锈漆（双组份）33． S53-82聚氨酯云铁防锈漆（双组份）三、工业常用面漆1．L01_13沥青清漆2．L01_17煤焦沥青清漆3．L04_1沥青磁漆4．L82_31沥青锅炉漆5．T01-1酯胶清漆6．T03-1 各色酯胶调和漆7．T04-1各色酯胶磁漆8．T03-06各色亚光酯胶调和漆9．T86-31白、黄酯胶马路划线漆10．F01-1酚醛清漆11．F03-1各色酚醛调和漆12．F04-1各色酚醛磁漆13．F04-60各色酚醛半光磁漆14．F14-31红棕酚醛透明漆15．F31-1酚醛绝缘漆16．F17-51黑酚醛烘干皱纹漆17．F50-31各色酚醛耐酸漆18．F84-31 酚醛黑板漆19．F60-31各色酚醛防火漆20．F80-31各色酚醛地板漆21．C01-7醇酸清漆22．C03-1各色醇酸调和漆23．C03-60各色醇酸亚光调和漆24．C04-2各色醇酸磁漆（通用型）25．C04-42各色醇酸磁漆（耐侯型）26．C04-9灰云母氧化铁醇酸磁漆27．C04-45灰铝锌醇酸磁漆28．C17-51各色醇酸烘干皱纹漆29．C04-63各色醇酸半光磁漆30．C04-83各色醇酸无光磁漆31．518快干醇酸清漆32．518各色快干醇酸磁漆33．518单组份自干锤纹漆34．A01-1氨基烘干清漆35．A04-9各色氨基烘干磁漆36．A04-10各色低温快干氨基烘干磁漆37．A04-61各色氨基半光烘干磁漆38．A04-84各色氨基无光烘干磁漆39．A16-51各色氨基烘干锤纹漆40．A14-51各色氨基烘干透明漆41．Q01-1硝基清漆42．Q01-23硝基亚光清漆43．Q04-2各色硝基外用磁漆44．H01-1环氧清漆（双组份）45．H01-7环氧清烘漆46．H04-1各色环氧磁漆（双组份）47．H04-5白环氧磁漆（双组份）48．H52高级环氧磁漆（双组份）49．H52-1环氧玻璃鳞片面漆（双组份）50．H52-2环氧厚浆型面漆（双组份）51．H52-18改性环氧面漆（双组份）52．X52-11高氯化聚乙烯磁漆（户外型）53．X52-12高氯化聚乙烯磁漆（户内型）54．S01-4聚氨酯清漆55．S871各色自干聚氨酯锤纹漆（双组份） 56．S52-40聚氨酯面漆（户外型、双组份） 57．S52-40聚氨酯银粉防腐面漆（三组份） 58．S52-41聚氨酯面漆（户内型、双组份） 59．S52-42聚氨酯防瓷涂料（双组份）60．S52-45聚氨酯云母氧化铁面漆（双组份） 61．S52-60聚氨酯玻璃鳞片面漆（双组份） 62．J52-10氯化橡胶玻璃鳞片面漆63．J52-11氯化橡胶面漆64．J52-12氯化橡胶厚浆型面漆65．J52-61氯磺化聚乙烯面漆（双组份）66．B52-12丙烯酸面漆67．BS52-11丙烯酸聚氨酯面漆（户外钢构） 68．BS52-12丙烯酸聚氨酯面漆（汽车面漆）69. BJ-1 丙烯酸改性橡胶面漆70. BZH701聚胺酯改性防腐面漆71. BZH905聚苯乙烯防腐面漆72. 脂肪族聚胺酯可复涂面漆73. FWC-01-1常温固化型氟碳清漆74. FWC-9氟碳防腐超耐候面漆四、常温防腐涂料1. H52-31红丹（锌黄）环氧防腐漆2. H52-33云铁环氧防腐漆（双组份）3. HL52-5环氧沥青玻璃鳞片涂料（双组份）4. H52-6冬用环氧沥青厚浆型涂料（双组份）5. HL52-8环氧煤沥青厚浆型涂料（双组份）6. H04-10环氧煤沥青漆（大坝漆）7. X52-12各色高氯化聚乙烯防腐漆8. J52-2氯磺化聚乙烯防腐漆9. J52-4氯磺化聚乙烯抗裂涂料（底/面漆、双组份）10. J52-18氯化橡胶防腐涂料11.BZH902高聚化聚酚烯防腐涂料12.高分子玻璃磷片涂料五、耐热、耐高温防腐涂料1．C61-32铝粉醇酸耐热漆（双组份）2．WH61-150耐热防腐涂料（底/面漆，双组份）3．S61-160聚氨酯耐热防腐涂料（底/面漆，双组份/三组份） 4．HS61-160环氧聚氨酯耐热防腐涂料（底/面漆，双组份） 5．WC61-200耐热涂料（分装）6．WE61-250有机硅耐高温防腐涂料（底/面漆，双组份）7．WE61-400有机硅耐高温防腐涂料（底/面漆，双组份）8．WE61-500有机硅耐高温防腐涂料（三组份）9．WE61-550有机硅耐高温防腐涂料（底/面漆，双组份）10．WE61-600有机硅耐高温防腐涂料（底/面漆，三组份） 11．WE61-700有机硅耐高温防腐涂料（底/面漆，三组份） 12．GZH203 无机磷酸盐富锌涂料（双组份）（4000C）六、油罐内外壁专用涂料1．H99-1耐油抗静电防腐涂料（双组份）2．H54-32 成品油罐内壁厚浆型涂料（底/面漆，双组份）3．HL54-34环氧沥青耐油底漆（双组份）4．HL54-35环氧沥青耐油面漆（双组份）5．S54-30聚氨酯耐油面漆（双组份）6．S54-31聚氨酯油罐内壁抗静电涂料（双组份）7．E54-1石油树脂液8．ZB-T隔热涂料9．原油罐内壁抗静电涂料（底/面漆）七、管道内外壁专用涂料1．J52-5氯磺化聚乙烯地下管道涂料（底/面漆，双组份）2．X52-15高氯化聚乙烯管道涂料（底/面漆）3．HL52-3环氧沥青厚浆型涂料（底/面漆，双组份）4．HL52-3-1环氧沥青厚浆型涂料（底/面漆，双组份）5．HL52-4环氧沥青厚浆型涂料（常温/冬用、双组份）6．XL52-28乙烯沥青涂料7．HL52-7环氧沥青管道防腐涂料（底/面漆，双组份）8．HL52-7环氧沥青管道防腐涂料（厚浆型，双组份）八、冷却塔、污水池专用涂料1．SB55湿固化弹性冷却塔防潮涂料（底/面漆，双组份）2．S55聚氨酯冷却塔防潮涂料（底/中/面漆，双组份）3．J55-4氯磺化聚乙烯冷却塔防潮涂料（底/中/面漆，双组份） 4．PN-1氰凝防水涂料5．PN-2氰凝嵌缝防水涂料九、汽车专用涂料1．各色汽车专用面漆（I型）2．各色汽车专用面漆（Ⅱ型）3．各色工程机械专用漆4．各色汽车专用底漆5．原子灰6．填眼灰十、标志专用涂料1．WB83-3高性能特种标志漆2．B86-1丙烯酸道路标志漆3．J86-2氯化橡胶标志漆4．J86-3氯磺化聚乙烯标志漆（双组份）5．S86-4高级聚氨酯标志漆（双组份）6．热熔马路划线漆7．B86-1丙烯酸马路划线漆8．高级长效夜光漆十一、建筑内外墙涂料1．2000专用外墙封闭底漆2．美旺高级外墙工程乳胶漆3．美旺高级外墙墙漆王4．美旺高级外墙弹性乳胶漆5．美旺高级外墙仿石漆（水性）6．SB-1高级丙烯酸外墙涂料（湿热环境、溶剂型）7．SB-2高级丙烯酸外墙涂料（高耐侯、溶剂型）8．SB-4丙烯酸浮雕型外墙涂料9．SB-5丙烯酸彩砂涂料10．美旺内墙高级经济环保乳胶漆11．美旺内墙高级亚光乳胶漆12．美旺内墙高级丝光乳胶漆十二、环保型水性防腐涂料1．水性铁红醇酸底漆2．水性丙烯酸改性醇酸磁漆3．水性铁黑环氧酯防腐漆（底面合一）4．水性铁红环氧酯底漆5．各色水性氨基烘干面漆十三、地坪涂料1．HBS-1厚膜型耐磨地坪涂料（双组份、分装）2．HBS-2厚膜型弹性耐磨地坪涂料（双组份、分装）3．HBS-3无溶剂自流平地坪涂料（双组份、分装）4．HBS-4低温型厚膜地坪涂料（双组份）5．HBS环氧聚氨酯地坪漆（分装）6．ZBH 环氧腻子（双组份、分装）7．ZBH52 环氧地坪封闭底漆（双组份、分装）8．ZBH52-1 环氧地坪中间漆（双组份、分装）9．ZBH-1 厚膜型环氧地坪面漆（双组份、分装）10．ZBH-2薄膜型环氧地坪面漆（双组份、分装）11．ZBH-3 自流平超耐耐磨环氧地坪面漆（双组份、分装）12. ZBH-4 无溶液剂环氧地坪面漆（双组份、分装）十四、防火涂料1．RX60-1钢结构防火涂料2．RX60-2钢结构膨胀型防火涂料（户外）3．RX60-3钢结构膨胀型防火涂料（户内）4．RX60-5预应力混凝土楼板防火涂料5．RX60-6无机防火涂料6．RX60-7有机防火涂料7．RX60-8耐火包8．PZ60-48防火面漆9．PZ60-49超薄型防火涂料注：防火涂料由都江堰防火阻燃实业有限公司生产、本公司代理销售。

J52-61 氯磺化聚乙烯防腐面漆主要组成 单组份自干涂料：由氯磺化聚乙烯树脂、改性环氧树脂、防腐颜料、助剂、稀释剂组成。

主要特性 保护性能良好，干燥快，硬度强。

附着力强，机械性能好。

与底材、面漆配套性能好，对钢铁基材及混凝土水泥层有良好的附着力。

优良的耐水性和耐酸、碱、盐等化学介质性。

能经受冷热交替冲击（-50℃～120℃），施工方便，干燥极为迅速，在低温和高湿度下也能正常固化。

主要用途 用于各类车辆、桥梁、汽柜、厂房及其它钢结构的防腐涂装。

技术指标 漆膜外观漆膜平整光滑，颜色符合标准样板 细 度 ≤40μm 干燥时间，标准厚度单涂层，25℃ 表干≤2h，实干≤24h 硬 度 ≥0.5 附 着 力，划格法，级 ≤2 耐盐水性，48h 不起泡、不脱落、不起皱 耐 水 性，24h 不起泡、不脱落、不起皱 耐 酸 性，24h 不起泡、不脱落、不起皱 耐 碱 性，24h不起泡、不脱落、不起皱 耐汽油性，6h 不起泡、不脱落、不起皱包装规格 漆：20kg/桶基本参数 理论用量：150～200g/㎡建议涂装道数 涂装二道，干膜厚度65±5μm复涂间隔 温度25℃，最短4h，最长7天配套用漆 BZ04-70 聚氨酯中间漆S06-16 金属底漆 H06-2 环氧酯底漆J52-80 氯磺化聚乙烯底漆 H53-88 环氧富锌底漆表面处理 工件除油、除锈、刮腻子、打磨干净，避免基面有灰尘及酸、碱或水分凝结。

涂装方法 空气喷涂 ：稀 释 剂：X-48稀释剂喷嘴口径：1.5～2.5mm 空气压力：0.3～0.5MPa滚涂/刷涂：稀 释 剂：X-48稀释剂储存期限 存放于阴凉、干燥、通风处，漆保质期为一年。

注意事项 1、施工前先阅读使用说明。

2、用前将漆料与稀释剂按要求配比调好，用多少配多少，搅拌均匀后使用。

3、施工过程保持干燥清洁，严禁与水、酸、碱等接触。

4、配漆后包装桶必须盖严，以免胶凝。

5、施工及干燥期间，相对湿度不得大于85%。
