结构设计知识：悬臂梁结构设计的基本原理与方法悬臂梁是一种常见的结构，其基本原理是支点只有一个，而另一端则悬空。
这种结构常用于桥梁和建筑物的梁式结构。
在设计悬臂梁时，应重视结构强度、稳定性和刚度等问题。
本文将从这些方面入手，探讨悬臂梁结构设计的基本原理和方法。
一、悬臂梁的强度设计强度是悬臂梁设计中最重要的问题之一。
在设计中，需要考虑悬臂梁的截面形状、材料和支点位置等因素。
若悬臂梁截面形状不合理，可能会导致局部应力过大，从而引起结构破坏。
因此，在设计中应尽量选择合适的截面形状，如矩形或圆形等，避免出现尖锐的边角。
另外，材料的选择也非常重要。
不同材料的强度和刚度有差异，通常常用的材料有钢、混凝土和木材等。
在选择材料时，应考虑材料的强度、耐用性和成本等因素。
同时，还需要对材料进行强度检验，确保其符合设计要求。
支点位置是悬臂梁设计的另一个重要因素。
支点的位置和方式会直接影响悬臂梁的强度和稳定性。
因此，在设计中需要仔细考虑支点的位置和设置方式。
通常情况下，支点的位置应该选择在横向中心线位置，避免偏离中心线而导致结构扭曲或损坏。
另外，支点的设置方式也是需要考虑的因素，如采用承板式支座或滑动支座等。
这些支座的选择应该根据悬臂梁的实际情况进行选择。
二、悬臂梁的稳定性设计稳定性是悬臂梁设计的另一重要问题。
在设计中，需要考虑悬臂梁的整体结构稳定性和支点稳定性两个方面。
整体结构稳定性是指悬臂梁在承受荷载时整体结构不发生倾覆或破坏。
在设计中，需要对悬臂梁做出合理的结构设计，例如采用合适的垂直支撑和斜杆支撑等结构措施，以提高悬臂梁的整体稳定性。
支点稳定性是指悬臂梁支点的稳定性，其主要是根据支点的类型和尺寸来确定。
支点的设计应当遵循以下原则：首先，支点必须有足够的刚度和强度，能够承受悬臂梁上的全部荷载；其次，支点应该与悬臂梁之间形成良好的摩擦力，并能够在受到荷载时保持稳定不变。
三、悬臂梁的刚度设计刚度是悬臂梁设计中需要考虑的另一个重要问题。
土木工程中的悬臂梁设计悬臂梁作为土木工程中重要的结构元素之一，承载着重要的功能和责任。
它在桥梁、高楼大厦等建筑物的建设中起到了至关重要的作用。
悬臂梁的设计涉及多个方面，包括力学原理、材料性能、结构安全等等。
本文将从多个角度对土木工程中悬臂梁设计进行探讨。
首先，悬臂梁设计需要充分考虑力学原理。
力学是土木工程中不可或缺的重要学科，它为悬臂梁的设计提供了理论指导。
在设计中，需要考虑到悬臂梁所受到的力的大小和方向，以及对这些力的响应和抵抗能力。
只有深入理解和有效应用力学原理，才能确保悬臂梁的设计达到预期效果。
其次，材料性能是悬臂梁设计中不可忽视的因素。
悬臂梁需要选择合适的材料，以满足对结构强度、耐久性等性能的要求。
常见的材料包括钢、混凝土和木材等。
不同材料在承重能力、耐腐蚀性、可塑性等方面存在差异，需要根据具体情况进行选择。
此外，材料的质量和施工工艺也对悬臂梁的设计和使用起到重要影响。
另外，结构安全是悬臂梁设计的核心考虑因素之一。
悬臂梁作为支撑和承载其他结构的重要组成部分，必须具备足够的结构安全性。
在设计中，需要考虑地震、风力、温度等外部因素对悬臂梁的影响。
通过合理的结构设计和施工工艺，确保悬臂梁具备足够的抗震和抗风能力，以及对温度变化的适应能力。
只有保证结构的安全性，才能保障建筑物的稳定性和可靠性。
此外，悬臂梁设计还需要考虑使用寿命和维护保养。
悬臂梁作为长期使用的结构元素，需要具备较长的使用寿命。
因此，在设计中需要考虑材料的耐久性、防腐蚀措施等方面。
同时，悬臂梁的维护保养也是保障其长期使用的重要环节。
定期检查、修复和加固工作能够延长悬臂梁的使用寿命，确保其在使用过程中不出现问题。
最后，悬臂梁设计需要充分考虑美学和工程实用性的结合。
作为建筑物的一部分，悬臂梁需要考虑其外观与建筑整体风格的协调，以满足美学要求。
同时，在实际使用中，悬臂梁需要满足工程的实用性要求，如方便施工、易于维护等。
因此，在设计中需要找到美学与实用性的平衡点，使悬臂梁既具有良好的外观效果，也能满足实际使用的需要。
悬臂梁结构动力响应分析与优化设计悬臂梁是一种常见的结构形式，在工程中有广泛的应用。
然而，由于其特殊的结构特点，悬臂梁在受到外界力作用时容易发生动力响应，影响其安全性和稳定性。
因此，对悬臂梁结构进行动力响应分析与优化设计，对于确保结构的安全性和可靠性至关重要。
悬臂梁结构的动力响应分析是指通过数学建模和计算分析对悬臂梁在受到外界力作用下的响应情况进行评估。
在进行动力响应分析时，需要考虑诸如结构的质量、刚度等参数。
通常，可以利用有限元方法对悬臂梁进行动力响应分析。
有限元方法是一种通过将结构离散为有限个小单元，然后对每个小单元进行力学计算，并将计算结果进行组合得出整体结构响应的数值计算方法。
通过有限元分析，可以得出悬臂梁受力情况、变形情况等重要参数，对于结构的合理设计和改进提供科学依据。
在动力响应分析的基础上，进行悬臂梁结构的优化设计是为了提高其动力响应性能。
悬臂梁的优化设计要考虑多个因素，包括结构的材料性能、几何形状、截面尺寸等。
在材料性能方面，通常需要选择具有较高强度和刚度的材料，以保证结构的承载能力。
在几何形状和截面尺寸方面，通过合理选择和设计，可以减小结构的质量和惯性矩，从而降低悬臂梁的动力响应。
对于悬臂梁结构的优化设计，常见的方法是结构拓扑优化和参数优化。
结构拓扑优化通过改变梁的支座位置、截面形状等来优化悬臂梁结构。
参数优化则是在已定形状的基础上，优化截面尺寸、材料性能等参数，以达到优化结构动力响应的效果。
这两种方法既可以分开进行也可以结合使用，通过多次计算和比较来找到最优的结构设计方案。
悬臂梁结构动力响应分析与优化设计是一个综合性和复杂性的工程问题。
在实际工程中，需要综合考虑结构的静力和动力响应，还要考虑材料的可获得性、成本等因素。
因此，对悬臂梁结构进行动力响应分析与优化设计需要多学科的知识和专业工具的支持。
只有通过科学的方法和综合考虑各种因素，才能得到结构性能和经济性的双重保证。
总之，悬臂梁结构动力响应分析与优化设计对于确保结构的安全性和可靠性具有重要意义。
等强度梁多点弯曲正应力测定实验一、实验目的1. 测定等强度梁弯曲正应力在长度方向不同位置的分布情况2. 练习多点应变测量方法，熟悉掌握应变仪的使用二、实验仪器设备与工具1. 材料力学组合实验台中等强度梁实验装置与部件2. 2118XL 系列静态电阻应变仪3. 游标卡尺、钢板尺三、实验原理与方法实验装置使用实验台上等强度梁及附件，试件使用变截面矩形实验梁如图1所示。
实验梁的截面面积随测试点的位置进行比例变化，实现在相同载荷下不同截面产生的断面应力一致，即实现实验梁的等应力。
本实验主要是通过电测法进行等强度梁弯曲应力的测定。
等强度梁为悬臂梁式如图1。
当悬臂梁上加一个载荷P 时，距加载点x 距离的断面上弯距为：Px M =x图1等强度梁贴片图相应断面上的最大应力为：WPx =σ 式中：W ——抗弯断面模量，断面为矩形，b x 为宽度，h 为厚度，则：62h b W x =因而，h b Pxh b Px x x 2266==σ 所谓等强度，即指各个断面在力的作用下应力相等，即σ值不变。
显然，当梁的厚度h 不变时，梁的宽度必须随着x 的变化而变化。
梁有效长度段的斜率 0625.0=tga四、实验步骤1. 设计好本实验所需的各类数据表格。
2. 测量等强度梁的有关尺寸，确定试件有关参数。
见附表1R1R5R3(该实验载荷范围≤50N)，分3~5级加载（每级3.拟订加载方案。
估算最大载荷Pmax10N））。
4.实验采用多点测量中半桥单臂公共补偿接线法。
将等强度梁上选取的测点应变片按序号接到电阻应变仪测试通道上，温度补偿片接电阻应变仪公共补偿端。
5.按实验要求接好线，调整好仪器，检查整个测试系统是否处于正常工作状态。
6.实验加载。
加载前。
记下各点应变片初读数，然后逐级加载，每增加一级载荷，依次记录各点应变仪的εi，直至终载荷。
实验至少重复三次。
见附表27.作完实验后，卸掉载荷，关闭仪器电源，整理好所用仪器设备，清理实验现场，将所用仪器设备复原，实验资料交指导教师检查签字。
等强度悬臂梁静态应力测试实验报告
实验名称：强度悬臂梁静态应力测试实验
实验目的：通过对悬臂梁进行静态应力测试，了解悬臂梁在不同力度下的变形和应力分布情况。
实验设备和材料：
1. 强度悬臂梁
2. 支撑杆
3. 杠杆
4. 力传感器
5. 测量仪器（如示波器、测力计等）
实验步骤：
1. 将强度悬臂梁固定在支撑杆上，确保悬臂梁处于水平放置状态。
2. 根据实验要求，选择合适的力度施加在悬臂梁上，使用杠杆将力施加到悬臂梁的端部。
3. 使用力传感器测量施加在悬臂梁上的力大小，并记录下来。
4. 利用测力计或示波器测量悬臂梁上各处的应力分布情况，并绘制应力-位置曲线。
5. 观察悬臂梁在不同力度下的变形情况，并记录下来。
6. 如果需要，可以重复以上步骤，对不同力度的情况进行测试。
实验数据处理和结果分析：
1. 将测得的力度和应力数据整理，绘制力度-应力曲线。
2. 根据应力-位置曲线，分析悬臂梁上不同位置的应力分布情
况。
3. 分析悬臂梁在不同力度下的变形情况，观察是否符合理论预期。
4. 对实验结果进行讨论和总结，指出实验中可能存在的误差和改进措施。
实验注意事项：
1. 悬臂梁固定要稳固，确保测量结果准确可靠。
2. 施加力度时要逐渐增加，避免超过悬臂梁的强度范围而造成破坏。
3. 测量仪器要校准好，确保测量精度。
4. 实验过程中要注意安全，遵守实验室规定和操作规程。
以上是对强度悬臂梁静态应力测试实验报告的一个简要介绍，具体的实验内容和实验数据处理方法可以根据实际情况进行调整和完善。

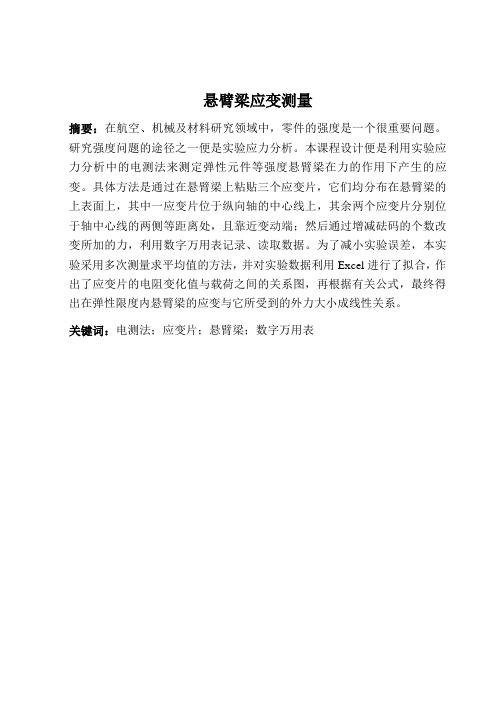

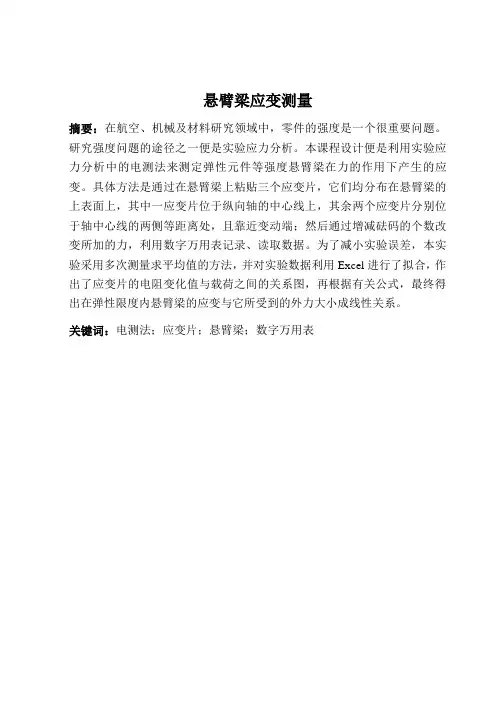

悬臂梁应变测量摘要：在航空、机械及材料研究领域中，零件的强度是一个很重要问题。
研究强度问题的途径之一便是实验应力分析。
本课程设计便是利用实验应力分析中的电测法来测定弹性元件等强度悬臂梁在力的作用下产生的应变。
具体方法是通过在悬臂梁上粘贴三个应变片，它们均分布在悬臂梁的上表面上，其中一应变片位于纵向轴的中心线上，其余两个应变片分别位于轴中心线的两侧等距离处，且靠近变动端；然后通过增减砝码的个数改变所加的力，利用数字万用表记录、读取数据。
为了减小实验误差，本实验采用多次测量求平均值的方法，并对实验数据利用Excel进行了拟合，作出了应变片的电阻变化值与载荷之间的关系图，再根据有关公式，最终得出在弹性限度内悬臂梁的应变与它所受到的外力大小成线性关系。
关键词：电测法；应变片；悬臂梁；数字万用表引言研究强度问题可以有两种途径，即理论分析和实验应力分析。
实验应力分析是用实验方法来分析和确定受力构件的应力、应变状态的一门科学，通过实验应力分析可以检验和提高设计质量、工程结构的安全性和可靠性，并且可以达到减少材料消耗、降低生产成本和节约能源的要求。
实验应力分析的方法很多，有电测法、光测法、机械测量方法等。
本实验主要是利用电测法。
电测法有电阻、电容、电感测试等多种方法，其中以电阻应变测量方法应用较为普遍。
电阻应变测量方法是用电阻应变片测定构件表面的应变，再根据应变--应力关系确定构件表面应力状态。
工程中常用此方法来测量模型或实物表面不同点的应力，它具有较高的灵敏度和精度。
由于输出的是电信号，易于实现测量数字化和自动化，并可进行遥测。
电阻应变测量可以在高温、高压、高速旋转、强磁场、液下等特殊条件下进行，此外还可以对动态应力进行测量。
由于电阻应变片具有体积小、质量轻、价格便宜等优点，且电阻应变测试方法具有实时性、现场性，因此它已成为实验应力分析中应用最广的一种方法。
它的主要缺点就是，一个电阻应变片只能测量构件表面一个点在某一个方向的应变，不能进行全域性的测量]1[。
压电悬臂梁发电装置的建模与仿真分析一、本文概述随着能源危机和环境问题的日益突出，绿色、可再生的能源技术成为了全球研究的热点。
其中，压电发电技术作为一种新型的无源能量收集方式，因其能够将环境中的机械能转化为电能，受到了广泛关注。
压电悬臂梁作为压电发电装置的核心部分，其发电性能直接影响到整个装置的能量转换效率。
因此，对压电悬臂梁发电装置的建模与仿真分析，不仅有助于深入理解其发电机制，而且可以为装置的优化设计提供理论依据。
本文旨在探讨压电悬臂梁发电装置的建模与仿真分析方法。
我们将对压电悬臂梁的基本工作原理进行概述，包括压电效应的基本原理和压电悬臂梁的工作机制。
我们将详细介绍压电悬臂梁发电装置的建模过程，包括力学模型、电学模型以及机电耦合模型的建立。
在此基础上，我们将利用仿真软件对模型进行仿真分析，研究不同参数对压电悬臂梁发电性能的影响。
我们将总结分析结果，提出优化压电悬臂梁发电装置的建议和展望未来的研究方向。
通过本文的研究，我们期望能够为压电发电技术的发展提供有益的理论支持和实践指导，推动其在能源收集领域的广泛应用。
二、压电悬臂梁发电装置理论基础压电悬臂梁发电装置的核心理论基础主要源于压电效应。
压电效应，即某些晶体在受到机械力作用时，其内部正负电荷中心会发生相对位移，从而在晶体表面产生电势差的现象。
这种效应允许机械能直接转化为电能，为悬臂梁发电装置提供了理论基础。
在压电悬臂梁发电装置中，悬臂梁作为主要的能量转换元件，当受到外部激励（如风、振动等）作用时，梁体会发生形变，进而产生压电效应。
此时，悬臂梁的表面会产生电荷分布，形成电势差，从而输出电能。
为了深入理解和优化压电悬臂梁发电装置的性能，需要对其进行数学建模。
常见的建模方法包括集中参数模型和分布参数模型。
集中参数模型主要关注悬臂梁的整体动态特性和压电效应，适用于低频、大振幅的情况。
而分布参数模型则考虑悬臂梁的详细结构和振动模态，适用于高频、小振幅的情况。
悬臂梁弯扭组合变形设计案例咱们来聊一个悬臂梁弯扭组合变形的设计案例，就像搭积木一样，但这个积木可是有大学问的。
想象一下，有一个机械手臂，它就像是一个悬臂梁。
这个机械手臂在工作的时候啊，可不光是受到一种力的作用，而是弯扭组合的变形情况。
一、项目背景。
这个机械手臂呢，要在一个自动化生产线上工作。
它需要伸出去抓取零件，然后再把零件放到指定的位置。
在这个过程中，手臂一端固定在机器上（这就是悬臂梁的固定端啦），另一端自由活动。
由于抓取的零件重量不一样，而且手臂运动的速度和方向也会变化，所以就产生了弯曲和扭转这两种变形情况。
二、受力分析。
1. 弯曲力。
当手臂伸出去抓取零件的时候，零件的重量就像一个小坏蛋，使劲儿地把手臂往下拽，这就产生了弯曲力。
比如说，我们抓取一个5千克的零件，假设手臂长度是1米，这个零件的重力就会在手臂上产生一个弯矩。
根据弯矩的计算公式M = FL（这里F就是零件的重力，L就是手臂的长度），那这个弯矩就是M = 5×9.8×1 = 49牛·米（这里g = 9.8米/秒²）。
这个弯矩就会让手臂像被掰弯的小树枝一样，有弯曲变形的趋势。
2. 扭转力。
然后呢，当手臂转动把零件送到指定位置的时候，这个转动就产生了扭转力。
比如说，手臂要以一定的角速度转动，就像拧麻花一样，在手臂的轴线上就会产生扭矩。
假设手臂的转动惯量是I，角加速度是α，根据扭矩的计算公式T=Iα。
如果手臂快速地转动，这个扭矩可就不小了，它会让手臂产生扭转变形。
三、材料选择。
考虑到这种弯扭组合变形的情况，我们得找个厉害的材料来做这个悬臂梁（也就是机械手臂）。
经过一番挑选，我们选择了高强度合金钢。
为啥呢？这种材料就像钢铁侠的盔甲一样，又硬又结实。
它的屈服强度高，能够承受较大的弯曲和扭转应力。
比如说，它的屈服强度可以达到800兆帕，这就意味着在这么大的压力下，材料才会开始变形得很厉害。
而且它的韧性也不错，不会轻易断裂，就像一个坚强又有弹性的战士，能够在复杂的受力情况下保持稳定。
悬臂梁冲击试验机使用方法摘要：一、悬臂梁冲击试验机简介二、悬臂梁冲击试验机使用步骤1.设备开机及校准2.试样准备与安装3.设定试验参数4.开始试验5.试验结果分析三、注意事项与维护四、安全操作规程正文：悬臂梁冲击试验机是一种测试材料抗冲击性能的仪器设备，广泛应用于航空航天、汽车、建筑、材料科学研究等领域。
本文将详细介绍悬臂梁冲击试验机的使用方法，以帮助用户更好地掌握设备操作和试验技巧。
一、悬臂梁冲击试验机简介悬臂梁冲击试验机主要由主机、控制系统、数据采集系统等部分组成。
主机部分包括悬臂梁、摆锤、底座等部件，控制系统用于控制试验过程，数据采集系统用于实时记录试验数据。
试验时，将试样安装在悬臂梁上，通过摆锤施加冲击力，检测试样在冲击载荷下的破坏强度、能量吸收能力等性能指标。
二、悬臂梁冲击试验机使用步骤1.设备开机及校准在使用悬臂梁冲击试验机前，首先检查设备各部件是否完好，然后按照以下步骤进行开机和校准：（1）连接电源，开启主机电源，设备进入工作状态。
（2）操作控制系统，使摆锤上升至最高点，然后释放，观察摆锤是否能自由摆动，以确保设备正常运行。
（3）使用校准工具对设备进行校准，确保试验数据的准确性。
2.试样准备与安装根据试验标准和要求，制备合适的试样，并安装到悬臂梁上。
注意确保试样与悬臂梁的紧密接触，以避免试验过程中试样脱落。
3.设定试验参数根据试验需求，在控制系统上设置试验参数，如冲击速度、冲击次数等。
确保设置的参数符合试验标准。
4.开始试验确认试验参数无误后，启动试验。
控制系统将按照设定的参数进行试验，同时数据采集系统将实时记录试验数据。
5.试验结果分析试验结束后，根据数据采集系统记录的数据，分析试验结果，评估材料的抗冲击性能。
三、注意事项与维护（1）试验过程中，操作人员应密切关注试验情况，确保设备运行正常。
（2）定期对设备进行保养，保持设备清洁，检查各部件连接是否牢固，润滑部件，确保设备正常运行。
混凝土中悬臂梁的设计原理悬臂梁是指在一端悬挂的梁，它可以用于支撑建筑物的屋顶、桥梁、广告牌等结构。
混凝土中悬臂梁的设计原理是混凝土结构设计中的重要部分，其设计需要考虑结构的稳定性、强度、耐久性和使用寿命等因素。
本文将详细介绍混凝土中悬臂梁的设计原理。
1. 悬臂梁的基本原理悬臂梁的基本原理是将荷载沿着梁的长度方向均匀分布，然后通过悬挂在一端的支撑点将荷载传递到支撑点的另一端。
悬挂点处的梁会发生弯曲，因此设计悬臂梁需要考虑弯曲应力和弯曲刚度。
除此之外，还需要考虑悬挂点处的悬挂力和悬挂点的支撑能力。
2. 悬臂梁的设计方法悬臂梁的设计需要考虑以下几个方面：2.1 悬挂点的位置悬挂点的位置会直接影响到悬臂梁的受力情况。
一般来说，悬挂点应该位于梁的中心线上，以保证荷载均匀分布。
如果悬挂点偏离中心线，会导致悬挂点处的梁发生弯曲，从而影响悬臂梁的强度和稳定性。
2.2 梁的截面形状和尺寸悬臂梁的截面形状和尺寸会直接影响到梁的强度和刚度。
一般来说，悬臂梁的截面应该为矩形或T形，以保证梁的强度和刚度。
此外，梁的截面尺寸也需要根据荷载大小进行合理设计。
2.3 梁的材料悬臂梁的材料一般为钢筋混凝土，其强度和耐久性都比较好。
在设计悬臂梁时，需要根据实际情况选择合适的混凝土配合比和钢筋直径，以保证梁的强度和耐久性。
2.4 荷载的计算荷载的计算是悬臂梁设计中的重要环节。
荷载包括自重、建筑物或结构物的重量、风荷载、雪荷载、地震荷载等。
荷载的大小和分布方式都需要进行合理计算，以保证悬臂梁的强度和稳定性。
2.5 悬挂点的支撑能力悬挂点的支撑能力也是悬臂梁设计中需要考虑的重要因素。
悬挂点的支撑能力应该大于悬挂点处的悬挂力，以避免悬挂点失效。
3. 悬臂梁的设计流程悬臂梁的设计流程包括以下几个步骤：3.1 计算荷载首先需要计算荷载，包括自重、建筑物或结构物的重量、风荷载、雪荷载、地震荷载等。
荷载的计算需要根据实际情况进行，以保证悬臂梁的强度和稳定性。
等强度悬臂梁应变参数测定等强度悬臂梁是指材料性质相同的不同形状的悬臂梁，在受到相同载荷作用下，其内部的应力分布相同。
该构件的应变参数测定是为了确定其内部的应力状态，从而进一步分析结构的安全性能。
本文介绍等强度悬臂梁应变参数测定的方案和步骤。
一、实验原理等强度悬臂梁应变参数测定采用电阻应变计技术，该技术是通过将电阻应变计粘贴在试件表面，利用应变对电阻值的影响来测量试件表面的应变值。
电阻应变计输出的电信号经过放大、滤波、放大等处理后，可以转换为应变值。
二、实验设备1、等强度悬臂梁试件。
2、电阻应变计、导线、接线盒、数据采集器等实验设备。
3、剪应变仪用于提取试件应变计的标定参考值。
4、计算机和数据处理软件用于数据采集和分析。
三、实验步骤1、试件准备a、选取长度满足悬臂梁学理论的尺寸，并确保试件材料性质相同。
b、试件表面进行粗糙度处理，以加强应变计的黏贴效果。
c、将电阻应变计粘贴在试件表面，然后按照厂家提供的说明书将应变计连接到数据采集仪器上。
2、标定应变计a、使用剪应变仪沿着悬臂梁的不同位置进行剪应变测量，以确定应变计的标定值。
3、加载试件a、安装荷载装置并调整荷载值，可通过观察数据采集软件中实时显示的应变数据和轴向变形等数据，检查试件是否出现应力分布不均、剪切振动等复杂情况。
b、根据需要，调整荷载值，当达到最大荷载时，记录其伴随的应变和变形等参数。
4、数据采集和分析a、将数据采集仪器中记录的数值转存到计算机上。
b、对数据进行去噪、滤波、放大等处理。
c、按照悬臂梁学理论，利用测量得到的应变等参数计算出应力和变形等参数。
d、通过对比试验结果，检查等强度悬臂梁的应力分布是否均匀，从而确认结构安全性。
四、实验注意事项1、确保温度和湿度稳定，避免影响应变计的工作效果。
3、应变计的标定值要准确，避免测量误差对试验结果的影响。
4、严格控制荷载速度和大小，避免试验过程中试件的破坏。
5、应及时对试件进行维护和保养，以确保其长期的使用寿命和测试精度。
等强度梁电测试验设计试验报告一、实验目的和要求1、通过试验设计验证给定试样为等强度梁。
2、试样不能被破坏，即进入屈服。
二、试验设备和仪器1、微机控制电子万能试验机、静态电阻应变仪。
2、数字万用表。
3、游标卡尺，电烙铁等。
三、实验原理和方法图3-1 理论计算示意图1、等强度梁定义：为了使受弯梁截面的弯曲正应力相同，即随着弯矩的改变，对应的改变截面尺寸，以保持梁的应力的不变。
2、以悬挑梁为例，以上图试样为试件，进行理论以及试验验证试样为等强度梁。
3、建立如图所示笛卡尔坐标系，对试样进行分析：由错误！未找到引用源。
,若需使得强度相同，必定有错误！未找到引用源。
为一常数值。
有：错误！未找到引用源。
使得;错误！未找到引用源。
与b线性相关，恰好悬臂梁的弯矩与其自由端的距离成正比，使b为变量，即可验证试样为等强度梁。
在l区段验证有：而错误！未找到引用源。
与x无关，则必定有：错误！未找到引用源。
此时:错误！未找到引用源。
与x无关，则按照此理论设计实验方案，验证试样为等强度梁。
四、实验步骤1、依据试验理论，测量出试样的截面参数，并假定钢材为Q235，屈服强度为错误！未找到引用源。
，确定加载方案，并在电子万能试验机上编辑实验方案。
2、在试样上粘贴电阻应变片，并焊接好接线。
具体电阻应变片的粘贴位置如图所示：3、在试验机上装夹试样，按照1/4桥接线法接线。
试样的装夹如下图所示：4、运行试验方案，记录实验数据5、卸下试样，还原实验仪器，整理现场。
五、实验注意事项1、装夹是注意两个试样必须基本等高，加载点亦须一样，以保证受力均衡。
六、实验数据及处理结果试验数据测量以及处理如下：表6-1 截面尺寸测量表表6-2 a值计算表表6-3 试验数据理论值表表6-4 试验数据应变表对于F=200N时，E=错误！未找到引用源。
10N/mm2,计算出应变片1、2、3、4的应力分别为σ3=-505*210=-106.05N/mm2 , σ4=501*210=105.21N/mm2 , σ5=501*210=105.21N/mm2 , σ6=503*210=105.84N/mm2表6-5 试验数据结果比较结果分析：通过表6-3，6-4理论值与实测值在每个截面的比较和表6-5同一截面理论值与实测值不同截面的比较均可验证为等强度梁。
悬臂梁与悬链线悬臂梁和悬链线的受力分析与应用悬臂梁与悬链线的受力分析与应用悬臂梁是一种常见的结构形式，在工程中广泛应用。
它具有一个固定支点，另一端自由悬挂，承受着悬挂物体的重力或外力。
悬链线则是一种理想的支撑系统，以其受力特点被广泛运用于桥梁、建筑物等领域。
本文将对悬臂梁与悬链线的受力分析及其应用进行探讨。
一、悬臂梁的受力分析悬臂梁在受力分析时，常用到静力学的原理和方法。
在一般情况下，悬臂梁上的受力主要包括弯矩、剪力和轴向力。
1. 弯矩弯矩是悬臂梁上最常见的受力形态。
它产生的原因通常是悬挂物体的重力或外部载荷对悬臂梁产生的弯曲效应。
弯矩的大小与悬挂物体的重力、悬臂梁的长度、材料的弹性模量等因素密切相关。
为了确保悬臂梁的安全可靠，需要对弯矩进行准确的计算和结构设计。
2. 剪力剪力是悬臂梁上的另一种主要受力状态。
它是由于悬挂物体在悬臂梁上施加的垂直力所产生的反作用力。
剪力的大小与悬挂物体的重力、悬臂梁的长度、材料的弹性模量以及支点处的支撑能力等因素有关。
在实际工程中，需要对剪力进行准确的计算，以确保悬臂梁的结构安全。
3. 轴向力轴向力是悬臂梁上的受力形态之一，是指沿悬臂梁轴线方向的力，通常由悬挂物体和外部载荷引起。
轴向力的存在会对悬臂梁的稳定性和强度产生重要影响，因此需要进行合理的受力分析和结构设计。
二、悬链线的受力分析悬链线是一种理想的支撑系统，在桥梁、建筑物等工程中得到广泛应用。
它的特点是受力均匀分布于各个支点上，不会发生峰值应力集中的情况，因此具有较好的抗压和抗拉性能。
1. 支撑特性悬链线以其优良的支撑特性而被广泛使用。
在悬链线中，各个支点之间的受力均匀分布，不会出现局部受力过大的情况。
这种均匀分布的受力特点使得悬链线能够承受更大的压力和拉力，提高了结构的稳定性和强度。
2. 悬链线与悬臂梁的应用悬链线与悬臂梁经常结合应用于桥梁、吊车等工程中。
通过合理地结合悬链线的支撑特性和悬臂梁的受力分析，可以实现工程结构的稳定性和可靠性。
电测实验报告电测实验报告电测实验报告电测法就是将物理量、力学量、机械量等非电量通过敏感元件转换成电量来进行测量的一种方法，是实验应力分析的重要方法之一。
电测法以测量精度高、传感元件小和测量范围广等优点，在民用建筑，医学，道路，桥梁等工程实践中得到广泛应用。
一、实验目的1.了解电测法的基本原理；2.熟悉悬臂梁的结构及应变特性；3.学会用电测法测量。
4.制作一电子秤，并确定其量程，计算线性度和灵敏度。
二、实验仪器、设备和工具等强度悬臂梁实验仪，精密数字测量仪，砝码，砝码盘，数据线，游标卡尺，钢板尺。
三、实验原理1.主要仪器介绍以弯曲为主要变形的杆件称为梁。
一端固定，另一端自由的梁为悬臂梁。
为了使悬臂梁各个截面的弯曲应力相同,随着弯矩的大小相应地改变截面尺寸,以保持相同强度，这样的悬臂梁称为等强度悬臂梁。
等强度悬臂梁实验仪由已粘贴好电阻应变片的等强度梁、支座、水平仪、调节螺钉和加载砝码等组成，如图1所示。
本实验用电测法测量等强度悬臂梁的应力、应变。
电阻应变片是能将被测试件的应变转换成电阻变化的敏感元件。
它由敏感栅、基片、覆盖层、引线四部分组成，如图2所示。
其中，敏感栅是用金属丝制成的应变转换元件，是构成电阻应变片的主要部分；引线作为测量敏感栅电阻值时与外部导线连接之用；基底的作用是保持敏感栅的几何形状和相对位置；覆盖层是用来护敏感栅的；粘贴剂用来将敏感栅固结在覆盖层和基底之间。
精密数字测量仪是常用的应变传感器测量仪。
当电阻应变片将电阻值的变化转化为电压的变化后，经过精密数字测量仪放大器的放大处理，最后换算成输出与应变成正比的模拟电信号。
再经放大处理，经A/D转换，将模拟信号转换成数字信号输出。
2.电测法基本原理电测法基本原理，是将金属丝等制成的电阻应变片贴在构件待测应变处，当构件受力变形时，金属丝亦随之伸缩，因而其电阻也随之改变。
电阻改变量与金属丝的线应变之间存在一定的关系。
通过电阻应变仪将电阻改变量测出，进而可得到构件所测部位的应变。
悬臂梁实验实验报告概述及报告范文1. 引言1.1 概述悬臂梁实验是力学实验中的一种常见实验，通过对悬臂梁在不同负载下的应变和挠度进行测量，探究材料在受力情况下的变形特性。
本实验旨在了解和分析悬臂梁的弯曲应力与挠度关系，并评估负载测试结果。
通过这次实验，我们可以获得有关材料力学性能以及结构设计优化的有用信息。
1.2 文章结构本文将按照以下结构展开讨论：引言、实验设置、数据分析与结果讨论、结果和讨论以及结论。
其中，引言部分将对实验目的和整体内容作简要介绍；实验设置部分将详细描述所使用的材料、设备和具体的实验步骤；数据分析与结果讨论部分将从数据收集与处理、弯曲应力与挠度关系以及负载测试结果等方面进行深入探讨；结果和讨论部分将总结并对比分析实验结果，并提出其意义和启示；最后，在结论部分将总结整个实验过程，并给出研究建议和展望，同时分享个人对此次实验的心得与体会。
1.3 目的本实验的主要目的是研究悬臂梁在受力情况下的弯曲应力与挠度关系，并评估负载测试结果。
通过实测数据的收集和处理，我们将分析不同负载条件下材料的变形特性，并探讨悬臂梁结构设计中可能存在的问题和优化方向。
此外，这次实验也将加深我们对力学理论与实际应用的理解，并提供一个综合运用知识和技能的机会。
2. 实验设置2.1 材料和设备:本实验所使用的材料包括悬臂梁、各类测力传感器、支撑架和负载施加装置等。
悬臂梁选用了具有一定强度和刚性的金属材料，以保证在负载作用下能够稳定承受力量，同时要求表面光滑均匀，以减小摩擦力的影响。
实验中我们选择了一种常见的钢材作为主要材料，其具有良好的机械性能和易于加工的特点。
测力传感器是实现对悬臂梁上各点产生应力及变形进行监测与记录的核心设备。
在本次实验中我们采用了高精度的压电式测力传感器，该传感器能够将受到的压力转换成相应的电信号输出，并且具有较小的非线性误差和较高的灵敏度。
支撑架主要用来固定悬臂梁并提供稳定支撑，在本次实验中我们采用了两个底座分别用螺栓固定在工作台上，并通过调节螺丝使其与水平面垂直。
